GEBRUIKSAANWIJZING ZKL 64 X ZANUSSI

Belangrijke veiligheidsaanwijzingen ..... 38

Beschrijving van het kookplateau 39

Vóór het eerste gebruik 39

Bedieningvanhetkookplateau 40...

Vitrokeramisk kookplateau 40

Anzeten/uitschakelen 40

Restvarmte indikator 41

Het juiste kookgerei 41

Zinvol energieverbruik 41

Onderhoud en reinigen 42

In geval van een storing 46

Service adressen 46

Typeplaatje 46

Voordeinstallateur

Instructies voor de installatie 43

Uitpacken, Afvalverwerking 43

Installatie in keuken werkblad 43.....

Aansluiting op de stroomvoorziening ..... 45

Sisällysluettelo

Käyttäjälle

Voordatuhetapparaatvoorheteerstgebruikt moetudezehandleidingeerstgoeddoornemen. Letvooralopdeveiligheidsaanwijzingendie gemarkeerdzijnmeteen ⚠ .Opdezemanier wordtpersoonlijkletselenschadeaanhetapparaatvoorkomen.

Bewaar deze handleiding zorgvuldig op een veilige plaats en geef deze, indien van toepassing, door aan de volgende gebruiker.

Het apparaat mag alleen voor zijn doel worden gebruik binnen het huishouden. Het apparaat is in overeenstemming met de internationale veiligheidsinstructies en kwaliteitsnormen. De reeds aanwezige veiligheidsmaatregelen sluiten risico's op een ongeval niet volledig uit.

Elektrischeveiligheid

De aansluiting op de stroomvoorziening mag alleen worden uitgevoerd door deskundige electriciëns. Voor de elektrische veiligheid moeten inbouwapparateningeschikteinbouwkastenwordengemonteerd. Dezemoetenvoldoenaande hiervoorgeldendenormen.

Beschadigde apparaten mogen niet worden gebruikt. Bij problemen of storingen moet de zekering worden uitgeschakeld of losgeschroefd.

Om veiligheidsredenen mogen reparaties, met name aan onderdelen van het apparaat die onder stroom staan, alleen worden uitgevoerd door deskundige elektriciëns of geschoolde service-technici. In geval van een storing kunt u contact opnemen met onze service dienst ELGROEP FABRIEKSSERVICE, omdat de gebruiker anders gevaar kan lopen.

Gebruikenbediening

Houd kleine kinderen altijd uit de buurt. Let erop dat spelende kinderen het apparaat niet aanzetten.

Wanneer de kookplateau onvoorzichtig wordt gebruikt, schade. loopt u het risico u te branden aan de hete kookezoonen.

Gebruik het kookplateau niet im zomaar iets op te leggen. Het gevaar bestaat dat iemand het plateau per abuis inschakelt, waardor brand zou kunnen ontstaan.

Het kookplateau wordt na het inschakelen zeer snel heet. Schakel daarom pas in nadat de pan/pot op de betreffende zone staat.

Gebruik geen aluminiumfolie en kunststof schalen om levensmiddelen op de kookplaat te bereiden.

De kookzones kunnen beschadigen als ze worden iiktgeschakeld zonder dat er een panop staat, als er een lege pan op staat en bij gebruik van ongeschikte pannen, bijv. met oneffen bodem of te kleine pannen.

Overhitte vetten en oliën zijn licht ontvlambaar. Als u gerechten in vet of olie bereidt (bijv. pommes frites), dient u altijd in de buurt te blijven.

Wanneer u extra elektrische apparaten aan stopcontacten in de buurt van de oven aansluit, dient u ervoor te zorgen dat de snoeren niet in aanraking komen met hete kookzones

Zorg ervoor dat het apparaat na gebruik wordt uitgeschakeld. Alle draaiknoppen moeten op de OFF-positie worden ingesteld.

Schoonmaken

Er mogen geen verwarmingselementen aan staan wanneer de kookplateau met de hand wordt schoonmaakt. Zorg ervoor dat de kookezoonen zonder gevaar kunt aanraken.

Houd de keramische kookplaat altijd schoon.

Schoonmaakhulpmiddelen die gebruik maken van hoge druk of stoom zijn niet toegestaan vanwege de elektrische veiligheidseisen.

Houd u aan de raadgevingen voor het onderhoud en hetr schoonmaken van het keramische oppervlak. Bij schade door nalatgeid of verkeerde behandeling zijn wij niet aansprakelijk voor eventueel opgetreden

BELANGRIJK!= symbool voor aanwijzingen m.b.t. de veiligheid - Niet opvolgen van deze aanwijzingen kan leiden tot letsel aan personen en beschadiging van het toestel.

STOP!STOP! = symbool voor bijzonder belangrijke aanwijzingen, anwijzingen moeten beslist opgevolgd worden.

= symbool voor aanwijzingen m.b.t. het milieu en energiebesparing.

Beschrijving van het kookplateau

ZKL64N

ZKL64X

1. Kookzone vooraan links ∅ 180 mm, 1700 W
2. Kookzone achteraan links ∅ 145 mm, 1200 W
3. Kookzone achteraan rechts ∅ 180 mm, 1700 W
4. Kookzone vooraan rechts ∅ 145 mm, 1200 W
5. Restvarmte indikator
6. Energieregelaars

NetspanningAC230V

Totaalvermogen5,8kW

Vóór het eerste gebruik

Overtuig u ervan dat het apparaat vrij van transportschade is. Stel in het geval van schade vóór het installeren en aansluiten uw leverancier op te hoogte.

Eerstereiniging

Maak het apparaat schoon om mogelijke productieresten te verwijderen en verwarm de oven voor het eerste gebruik.

Verwijder alle mogelijk aanwezige labels en afdekfolie van het apparaat.

Reinig te kookplateau met warm water en een neutraal huishoudschoonmaakmiddel en zeem de plateau droog.

Eersteopwarming

Alle kookzones na elkaar even op maximaal vermogen kort aanzetten, om te controleren of alles goed functioneert.

Gedurende deze eerste opwarming kan een onaange-name geur waargenomen worden.

Bediening van het kookplateau

Het oppervlak van het kookplateau is van keramisch glas, is priënvrij en bestand tegen snelle temperatuur wisselingen. Pannen kunnen daarom direkt van een hete zone naar een koude zone verzet worden.

Tijdens het inschakelenvan een kookzone kan er in het begin een korte tijd een bromtoon hoorbar zijn. Dat heeft te maken met het materiaal van het element, dit geluid verdwijnt zodra de zone warm is.

Het keramische oppervlak van het hetekookplateau mag in geen geval in aanraking komen met kunststoffen en suiker, zowel in vloeibare als in korrelvorm. Na het afkoelen kunnen daardoor namelijk haarscheuren en breuken in het keramiek optreden.

Is toch suiker of kunststof op het hete oppervlak terechtgekomen, schakelhetplateaudanniet uit, maat schraap eerst met een scheermesjes-schraper het oppervlak inhetetoestand schoon. Denk om uw handen, want het plateau is zeer heet.

Inschakelenenreguleren

Vier energieregelaars met bevinden zich reechts op de vitrokeramische oppervlak.

Deze worden linkssom en naar het gewenste vermogen gedraaid, d.w.z. zij worden ingesteld op posities 1 (minimum) -- 9 (maximum).

De tabel geeft praktische tips.

Uitschakelen

Schakel de kookzones uit door de knoppen in de OF positie te draaien.

Controleer na gebruik of het apparaat is uitgeschakeld. Alle draaiknoppen moetenin de OFF--positie staan.

Voorbeeld van instellingen

Funktie	Stand	Voorbeeld
UIT	0	--
Warmhouden, opwar-men, smelten, afkoe-len	12	kleine hoeveelheden,stampot, saus, boter,chocolade
gaarwellen, ontdooien	3	rijst, spinazie
bakken, geen bruinerandjes	4	spiegelei, ommelet
gaarwellen, sudderen	5	groenten, kleine hoe-veelheid fruit met weinigwater, deegwaren samp-pot, aarappelen, soep,sauzen
koken	6
stoven	7	schnitzel, koteletts, visfi-let in boter
bakken, braden	8	pannekoeken, flensjes,spiegelei
aankoken en braden	9	daarna weer terug opgewenste stand

Restwarmteindikator

De indiator voor de restvarmte licht op zolang het oppervlak van een zone nog zoheet ist dat gevaar voor verbranding bestaat. Na afkoeling, beneden ongeveer 60°C, gaat het betreffende lampje uit.

Hetjuistekookgerei

Voor het koken en braden bestaan pannen welke speciaal vor het keramische kookplateau gemaakt zijn. Het verdient aanbeveling uitsluitend van deze pannen gebruik te maken.

Let er a.u.b. op dat de doorsnede van de pan dezelfde is als de doorsnede van de kookzone. Schalen en pannen mogen niet meer dan 2-4 cm ten opzichte van de zone groter zijn.

Gebruik altijd kookgerei met een gladde bodem.

Gebruik alleen pannen met een schone en droge bodem. Voorkom ook het droogkoken van het kookgerei.

Koken met een deksel op de pan spaart enorm veel energie ten opzichte van koken zonder deksel.

Gebruik op het kookplateau uitsluitend pannen met vlakke bodem, zonder scherpe randen en bramen. Er ontstaan anders onherroepelijk niet meer verwijderbare krassen.

Krassen kunnen ook ontstaan als zandkorreltjes (blijv. van juist gewassen groenten) met depanover dekookplaat worden geschoven.

Pannen met een aluminium- of koperhoudende bodem zijn ongeschik. Ze laten niet verwijderbare verkleuringen op het keramische oppervlak achter.

Zinvolenergieverbruik

Om energie te besparen moet u ...

altijd kookgerei met een gladde bodem gebruiken

een kookzone pas inschakelen als er een pan op staat.

met een deksel op de pan koken, dat spaart enorm veel energie ten opzichte van koken zonder deksel.

een kookzone enkele minuten vóór het einde van de kooktijd uitschakelen om gebruik te maken van de restwarmte.

de restvarmte benutten voor het korte tijd warm houden van een zo juist bereid gerecht.

Controleer na gebruik of het apparaat is uitgeschakeld. Alledraaiknoppen moeten in de OFF-positie staan.

Schoonmaken

Tijdens het schoonmaken mogen geen verwarmingselementen worden aangezet. Zorg ervoor dat de oppervlak zonder gevaar kan aanraken.

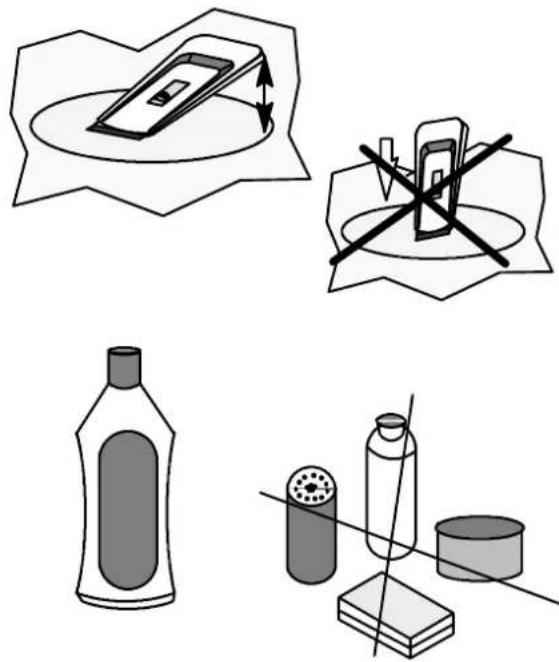

Maak het kookplateau voorzichtig en regelmatig schoon als het lauw of koud is. Voorkom het herhaald aanbranden van vlekken.

Lichte, niet vastgebrande verontreinigingen met een vochtige doek, zonder reinigunsmiddel verwijderen. Bij het gebruik van afwasmiddel kunnen blauwe verkleuringen ontstaan. Deze vlekken laten zich erg moeilijk of het geheel niet verwijderen.

Vastgebrande verontreinigingeneerst met een scheer- mesjesschaper verwijderen. Dan met een vochtige doek nareinigen.

Heldere parelmoerachtige vleckken van aluminum panbodem kunt u proberen met een speciaal-reinigingsmiddel te verwijderen. Laat het plateau eerst geheel afkoelen.

De schraper schuin op de kookplaat zetten, verontreinigingen kunt u dan makkeleijk afschrapen.

Gebruik zo'n speciaal-reinigingsmiddel niet op hete oppervlakten. Laat het opgebrachte reinigingsmiddel een weinig indrogen en neem het daarna met een vochtige doek af. In ieder gval mogen zich geen resten van reinigingsmiddel op het keramische oppervlak bevinden op het moment dat u het plateau in gebruik neemt.

Gebruik geen bijtende, krassende, schurende of agressieve reinigsmiddelen en geen schuur- sponsje.

Schoonmaakhulpmiddelen op basis van stoom en hoge druk zijn niet geschikt vanwege de elektrische veiligheidseisen.

Watte doen...
... alsoenreinigingsmiddelonvoldoenderesul-taatgeeft?	Probeert U dan of het beter lukt met een glasschraper.
.... als er zich in de loop van de tijd metaalach-tigeverkleuringenofvlekkenvormen?	Er zijn dan overwegend onjuiste reiniginsmiddellen gebruikDeze verkleuringen zijn echter moeilijk te verwijderen ( probeer dit met een speciaal poetsmiddel voor keramisch mar-riaal )
.... als het oppervlak krassen of kleine putjes ver-toont?	Deze schoonheidsfoutjes, die zijn veroorzaakt door krassede of gesmolten voorwerpen, kunnen niet meer worden v-wijderd. Dit heeft echter geen invloed op het goed blijver-functioneren van de kookzones.
alserdonkerevlekkenzijnnonstaan?	Indien geen verbetering is opgetreden na behandeling me een glasschraper of met een speciaal poetsmiddel voor k-misch materiaal, dan gaat het hier waarschijnlijk om afges ten decor, veroorzaakt door gebruik van een ongeschikt reinigingsmiddel of een schurende panbodem.

Hetapparaatmagalleendooreendeskundigeelektriciënopdestroomvoorziening wordenaangesloten.

Bij de installatie en ingeval van een storing dient het apparaat van de stroomvoorziening te worden afgesloten. De zekeringen moeten zijn uitgeschakeld of verwijderd.

Dealgemene regels voor het bedienen vanelektrische apparaten, de voorwaarden van het desbetreffende elektriciteitsbedrijf en de specificaties van deze installatie--instructies moeten strikt in acht worden genomen.

Uitpakken

Controleer a.u.b. of het toestel in goede staat verkeert wanneer het werd geleverd. Toestellen met zichtbare vervoersschade mogen niet aangesloten worden op de hoofdleiding.

Afvalverwerking

Alle verpakkingsonderdelen zijn opnieuw bruikbaar, houten stroken zijn niet behandeld, onderdelen van folie en hard schuim zijn gemarkeerd. Verpakkingsmateriaal en oude apparaten moeten volgens de voorschriften worden verwerkt.

Houd u aan de nationale en regionale voorschriften (materiaalscheiding, afvalverzameling, terreinen voor restproducten).

Installatieinkeukenmeubilair

De elektrische veiligheid moet worden gegarandeerd door een vakkundige installatie.

Beveiliging tegen het per ongeluk aanraken, in overeenstemming met de regels opgesteld door VDE, EN 60335, moet worden gegarandeerd door een correcte installatie van het apparaat in geschikte inbouwkasten, conform de geldende normen.

De inbouwkasten moeten stabiel worden geplaatst en bevestigd.

Noteer de gegevens van het typeplaatje op bladzijde 34 (F.Nr.) Verwijs altijd naar deze gegevens wanneer u gebruikwilt maken van de service. Dit nummer op het typeplaatje op de onderzijde van het toetsel is na het inbouwen niet meer toegankelijk

Bij het installeren van het kookplateau moet het voorste dwarsstuk van de inbouwkast worden verwijderd om ervoor te zorgen dat de ontsnappende warmte onbelemmerd kan ontsnappen.

De ruimte onder de kookplaat moet aan alle kanten afgesloten zijn, zodat de onderzijde van de kookplaat niet meer toegankelijk is.

De afstand tussen de onderkant van het plateau en zich eventueel daaronder bevindende meubel, moet tenminste 20 mm bedragen. Zorg desgewenst voor isolatie. Laden mogen niet onder het kookplateau worden geplaatst.

De afstand tussen de werkbladopening en de zijwand - hoge meubels - achterwand moet tenminste 55 mm bedragen.

Wat betreft de beveiliging tegen oververhitting van omliggende meubeloppervlakken komt dit apparaat overeen met type Y. Dit apparaat of de inbouwkast van het apparaat kunnen worden geplaatst met de achterwand en één zijwand naar alle soorten hoge muren of meubels en met de andere kant naar een ander apparaat of meubelstuk met dezelfde hoogte als dit apparaat.

Inbouwafmetingen

De openingin de werkblad moet overeenstemmen met de afmetingen in de maatschets bladzijde 40 en 41.

Inbouw

Zaag in het werkblad de voorgeschreven uitsparing uit. De tolerantiematen (+/- 1) mogen niet overschreden worden. Zaag precies langs de afgetekende lijn. Advies: uitsparing m.b.v. een priem aftekenen. Lijn afplakken om te voorkomen dat de kookplaat tijdens het uitzagen splintert.

Bij betegelde werkbladen moeten de voegen in het gedeelte waar de kookplaat komt geheel gevuld zijn met voegmateriaal.

Werkblad schoonmaken

Kookplaat van bovenaf in de uitsparing leggen, centre- ren en stevig aandrucken.

Controleer of de afdichting geheel rondom op de juiste plaats zit. Gebruik geen extra siliconenkit, dat geeft in geval van reparatie problemen.

De 4 voorgeboorde gaten in de ombouw van de kookplaat zijn bedoeld voor het vastzetten van de bevestigingsbeugels.

Bevestig eerst de beugels m.b.v. een schroeven-draaier losjes op te ombouw van de kookplaat en draai dan om en om de beugelsgelijkmatig vast, tot het raam van de kookplaat netjes aangesloten op het werkblad ligt.

Draai ze niet te strak aan, „vast is vast“. Gebruik geen elektrische of luchtschroevendraaier, tenzi u de slip op maximum 1,1 Nm in kunt stellen.

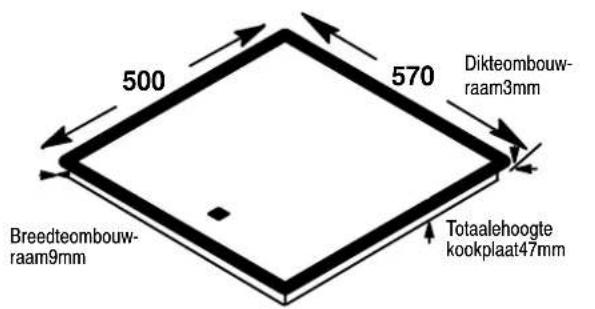

Binnenmaten: Breedte: 560mm Diepde: 490mm Straal: 5mm	Buitenmaten: Breedte: 570 mm Diepte : 500 mm Hoogte: 47 mm
Spanning : AC 230 V 50 Hz Totale Leistung : 5,8 kW

Aansluitingopdestroomvoorziening

De aansluiting op de stroomvoorziening moet worden verzorgd door een deskundige elektriciën. De regels en de geldende voorschriften van de plaatselijke elektriciteitsbedrijven moeten in acht worden genomen.

Naargelang de bestaande stroomvoltages moeten de apparaten in overeenstemming met het volgende aansluitschema worden aangesloten.

Vóór het aansluiten dient men te controleren of de netspanning die wordt aangegeven op het typeplaatje -- d.w.z. de nominale spanning van het apparaat -- overeenstemt met de heersende netspanning van de stroomvoorziening. Het typeplaatje bevindt zich op de onderzijde.

Het apparaat wordt afgeleverd voor aansluiting 50Hz AC 220--230V 50 Hz.

De aansluiting op het lichtnet moet zodanig worden uigevoerd dat men gemakkelijk bij het stopcontact of meerpolige schakelaar kan komen die gebruikt is voor de verbinding.

Demeerpolige schakelaar moet tussen deschakelcontacten een minimale ruimte hebben van 3 mm. De aardleiding mag nooit worden onderbroken. ( geel/ groene draad)

Als voedingskabel dient een snoer van het type H05VV--F of hoger te worden gebruikt.

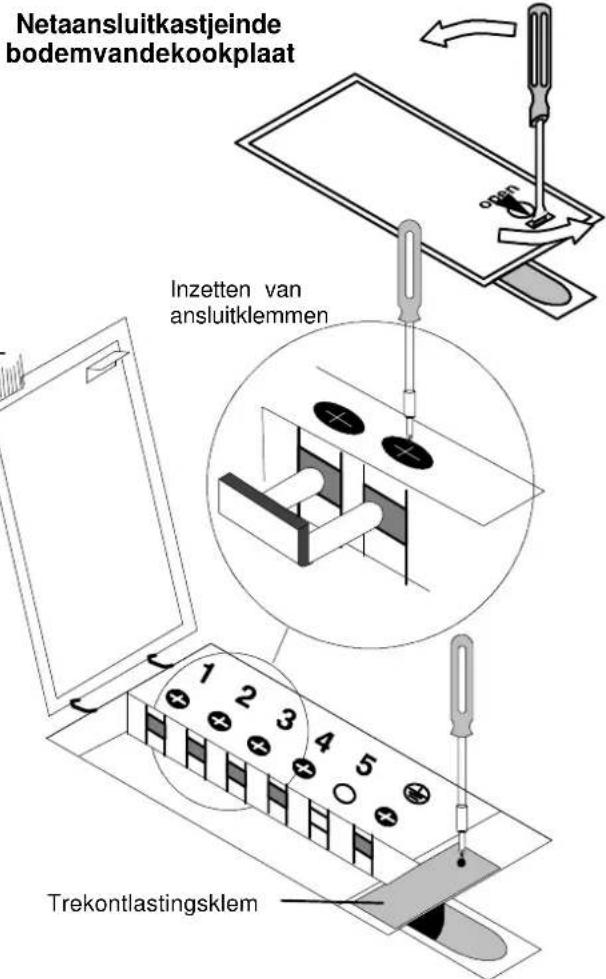

Het klemmenbord voor de stroomvoorziening bevindt zich aan de onderzijde van het apparaat, achter een schuif. M.b.v. een schroevendraaier kunt u het afdekplaatje openen (afb.).

Het kookplateau moet worden aangesloten volgens de aansluitschema's. De bruggen van het klembord moeten desgewenst overeenkomstig worden gewijzigd.

De beschermende aardleiding moet worden aangesloten op het aansluitpunt. De beschermende aardleidingmoet langerzijn dan de stroomvoorzienings kabel.

Desnoerverbindingenmoetenwordenaangelegd alsbeschrevenendeklemschroevenmoetenstevigwordenaangedraaid.

Naderhand moet de voedingskabel met behulp van een trekontlasting worden beveiligd.

Trek eventueel aanwezige afdekfolie eraf voordat u het apparaat voor het eerst aanzet.

Na het aansluiten van de stroomvoorziening moeten alle kookzones en verwarmingselementen na elkaar even op maximaal vermogen kort worden aangezet, om te controleren of alles goed functioneert.

Ansluitschema's - 230V~
1 2 3 4 5	230V~1 L + N
	400V 2N~2 L + N
	400V3N~3 L + N
	230V 2 ~2 L
	230V 3~3 L

Kookzonenschakelaars uitzetten in die OFF-positie.

Bij storingen moet de zekering wordenuitgeschakeld of losgeschroefd.

In geval van storing onmiddellijkl contact opne- men met de servicedienst.

Belangrijk!

Noteer hier de gegevens van het typeplaatje (F-Nr.) van uw apparaat. Dit is op de onderzijdevan het kook-plateau zichtbaar. Verwijs altijd naar deze gegevens:

-- wanneer u gebruik wilt maken van de service
-- wanneer u reserve--onderdelen bestelt of
-- wanneer u accessoires bij DISTRIPARTS

bestelt waar u de technische gegevens bij nodig hebt.

Onderdeelenverkoop:

Adres:

Tel:

Fax:

Serviceadresse:

Adres:

Tel:

Fax:

Typeplaatje

Model Z K L 6 4 N			Prod.Nr. 949 590 587
TYP: PEE2 011		230 V AC 50 Hz
Made in Germany	Ser. Nr.:......			5,8 kW

Model ZKL64X			Prod.Nr. 949 590 588
TYP: PEE2 011		230 V AC 50 Hz
Made in Germany	Ser.Nr.:......			5,8 kW

ZANUSSI

Elektro-Einbaukochmulde ElectricCeramic-glassHob Plandecuissonvitrocéramique Elektrischkeramischkookplateau Keraaminenkeittotaso ElektriskGlaskeramiskeKogeplade

ZKL64W-ZKL64B

ZKL64N-ZKL64X
