Producttype	Inbouw gaskookplaat
Model	TQG 752 W/HA
Merk	HOTPOINT
Brandertype	Snel Verminderd (RR), Semi-Snel (S), Hulp (A), Mini Wok (MW)
Nominaal vermogen branders (kW)	RR: 2,60 ; S: 1,65 ; A: 1,00 ; MW: 3,50 (G20)
Gasvoorziening	Aardgas G20/G25 of LPG (butaan/propaan) afhankelijk van instelling
Elektrische aansluiting	Enkelfasig 220-240V ~ 50/60 Hz, vereist aarding
Inbouwafmetingen (B x D in mm)	560 x 480 (standaard uitsparing, niet exact gespecificeerd)
Gewicht	Ongeveer 12 kg (schatting)
Ontstekingssysteem	Ingebouwde bougie-ontsteking (op sommige modellen)
Veiligheidsvoorziening	Veiligheidsthermokoppel (uitschakeling bij vlamuitval)
Oppervlaktemateriaal	Roestvrij staal en email (geëmailleerde delen)
Steunroosters	Verwijderbare stalen roosters
Reiniging	Warm water en neutraal schoonmaakmiddel; vermijd schurende producten of stoom
Onderhoud branders	Demonteerbaar voor reiniging; plaats de doppen niet in de vaatwasser
Aanpassing aan gastypes	Mogelijke vervanging van injectoren (meegeleverd als accessoire)
Minimale instelling	Stelschroef op de kraanstang (voor aardgas)
Veiligheidsafstanden	Minstens 200 mm van zijmeubelen; afzuigkap op minimaal 650 mm
Installatieklasse	Klasse 3 (inbouw)
Reserveonderdelen beschikbaar	Injectoren, branders, roosters, knoppen, ontstekingsbougies, afdichtingen

Veelgestelde vragen - TQG 752 W/HA HOTPOINT

Hoe steek ik een brander aan?

Breng een vlam of gebruik de ingebouwde gasaansteker. Druk de bijbehorende knop volledig in en draai deze tegen de klok in tot de maximale stand. Houd 2-3 seconden ingedrukt om het veiligheidsmechanisme te activeren.

Wat te doen als de brander niet aangaat?

Controleer of het gas open is, of de branderopeningen niet verstopt zijn en of de onderdelen goed gemonteerd zijn. Zorg dat er geen tocht is. Als de ingebouwde ontsteking niet werkt, reinig dan de ontstekingsbougie.

Hoe de branders reinigen?

Demonteer de roosters, doppen en branders. Was ze met de hand met warm water en een niet-schurend schoonmaakmiddel. Gebruik geen vaatwasser voor de aluminium doppen. Controleer of de openingen niet verstopt zijn.

Kan ik pannen van elke diameter gebruiken?

Nee, elke brander is ontworpen voor een specifieke diameter: RR: 24-26 cm, S: 16-20 cm, A: 10-14 cm, MW: 24-26 cm. Gebruik vlakke bodems voor optimale stabiliteit.

Hoe pas ik mijn kookplaat aan voor butaan/propaangas?

Vervang de injectoren door de meegeleverde voor het nieuwe gas. Raadpleeg tabel 1 van de handleiding om de juiste injector te kiezen. Stel vervolgens het minimum in door de stelschroef te draaien. Vervang ook het gaslabel.

Wat te doen als de vlam uitgaat in de minimale stand?

Controleer of de openingen niet verstopt zijn, of er geen tocht is en of de minimale instelling correct is. Draai voor vloeibaar gas de stelschroef helemaal vast.

Welke afstand moet ik aanhouden tussen de kookplaat en een afzuigkap?

De afzuigkap moet op minimaal 650 mm van het kookoppervlak worden geïnstalleerd. Volg de instructies in de installatiehandleiding van de afzuigkap.

Hoe onderhoud ik de gaskranen?

Als een kraan moeilijk draait, laat deze dan vervangen door een erkende monteur. Probeer niet zelf te repareren.

Kan ik een stoomreiniger gebruiken?

Nee, gebruik nooit een stoomreiniger of hogedrukreiniger. Gebruik een zachte doek met warm water en een neutraal schoonmaakmiddel.

Wat te doen bij onbedoeld uitgaan van de vlam?

Draai de knop onmiddellijk naar de uit-stand en wacht minstens een minuut voordat u opnieuw probeert aan te steken. Het veiligheidsmechanisme sluit het gas af.

GEBRUIKSAANWIJZING TQG 752 W/HA HOTPOINT

Gebruiksaanwijzing,2

Belangrijk,6

Service.9

Beschrijving van het apparaat, 11

Het installeren.54

Starten en gebruik,58

Voorzorgsmaatregelen en advies,58

Onderhoud en verzorging,59

Storingen en oplossingen,59

TR

Türkce

Kullanim talimatlari

SETÜSTÜ

icindekiler

Kullanim talimatlari,2

Uyari,6

Teknik Servis,9

Cihazin tanitimi,11

Montaj,61

PAS OP: Dit apparaat enijken bereikbare onderdelen worden tijdens gebruik zeer heet. Zorg ervoor de verwarmende elementen Niet aan te raken. Zorg ervoor dat kinderen die kleiner dan 8aaroudল Niet%Dicht bij het apparaat kurenkomen,tenzijonder constanttoezicht.Het huidige apparaat mag alleendoor kinderen van 8aar en ouder en door personen met een beperktlichamelijk,sensorieel of geestelijk vermogen,of zonder ervaring en kennis worden gebruikt,mitszeonderadequaattoezicht,zijn,of mitsze+zijn ondderrichtm.b.t.hetveilige gebruik van het apparaat en zichbewust+zijn van de betreffende genvaren.Voorkomdat kinderen met het apparaat spelen.De Reinigings- en onderhoudshandelingen

mogen Niet door kinderen worden uitgevoerd, TENZij onder toezicht.

PAS OP: Het kan gevaarlijk zijn een fornuis met vet of olie onbewaakt te lately. Er kan brand ontstaan. U要去 NOOT proberen een vlam/brand te blussen met water. U dient daarentegen het apparaat uit te schakelen en de vlam te bedekken met bijvoorbeeld een (blus)deken.

PAS OP: Brandgevaar: maar nooit voorwerpen op het kookoppervlak liggen.

Gebruik nooit huishoudapparaten met stoom of hoge druk voor het reinigen van de kookplaat.

Verwijder eventuele geknoeide vloeistoffen van de dekplaat voordat u hem opent. Doe het glazen deksel (waar aanwezig) Niet omlaag als de gasbranders of de elektrische planta nog warm+zijn.

Het apparaat is nicht geschikt om te worden ingeschakeld m.b.v. een externe timer of door een gescheiden afstandsbedieningssystem.

PAS OP: het gebruik van ongeschikte kookplaatbeschermingen kan ongelukken veroorzaken.

PAS OP: In het geval van beschadiging van de glazenplaat:

• doe onmiddelijk alle branders UIT en eventuele elektrische verwarmingselementen, en schakel het apparaat los van het elektriciteitsnet
• raak het oppervlak van het apparaat Niet aan.

TR

Uyari

• het type storing
• het model apparaat (Mod.)
• het serienummer (S/N)

Deze informatie bevindt zich op het typeplaatje links onderin het koelgedeelte.

TR

Teknik Servis

Beschrijving van het apparatus

Algemeen aanzicht

1. Roosters voor PANNEN
2. GASBRANDERS
3. Knoppen voor het regelen van de GASBRANDERS
4. Bougie voor ontsteking van de GASBRANDERS

5. VEILIGHEIDSMECHANISME

6. GASBRANDERS hebben verschillende afmetingen en vermogen. Kies de brander die het best overeenkommt met de diameter van de pan die u wilt gebruiken.

7. Knoppen van de GASBRANDERS voor het regelen van de vlam.
8. Bougie voor het ontsteken van de GASBRANDERS: zorgt voor een automatische ontsteking van de gekozen brander.
   VEILIGHEIDSMECHANISME zorgt ervoor dat de gastoevoer worden onderbroken als de vlam per ongeluk uitgaat.

TR

Cihazin tanitimi

Genel görünüm

1 PiSiRME KAPLARI icin destek izgaralari
2 GAZ BRULORLERI
3 GAZ BRULÖRLERİ icin kumanda Düğmeleri
4 GAZ BRULORLERI yakma bujisi
5 EMNIYET DZENEGEI

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanneer u het product weggeeft, verkoopt, of wonneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodate alle nodige informatie voorhanden blijft.

!Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatatie in over installmentie, gebruik en verilgheid.

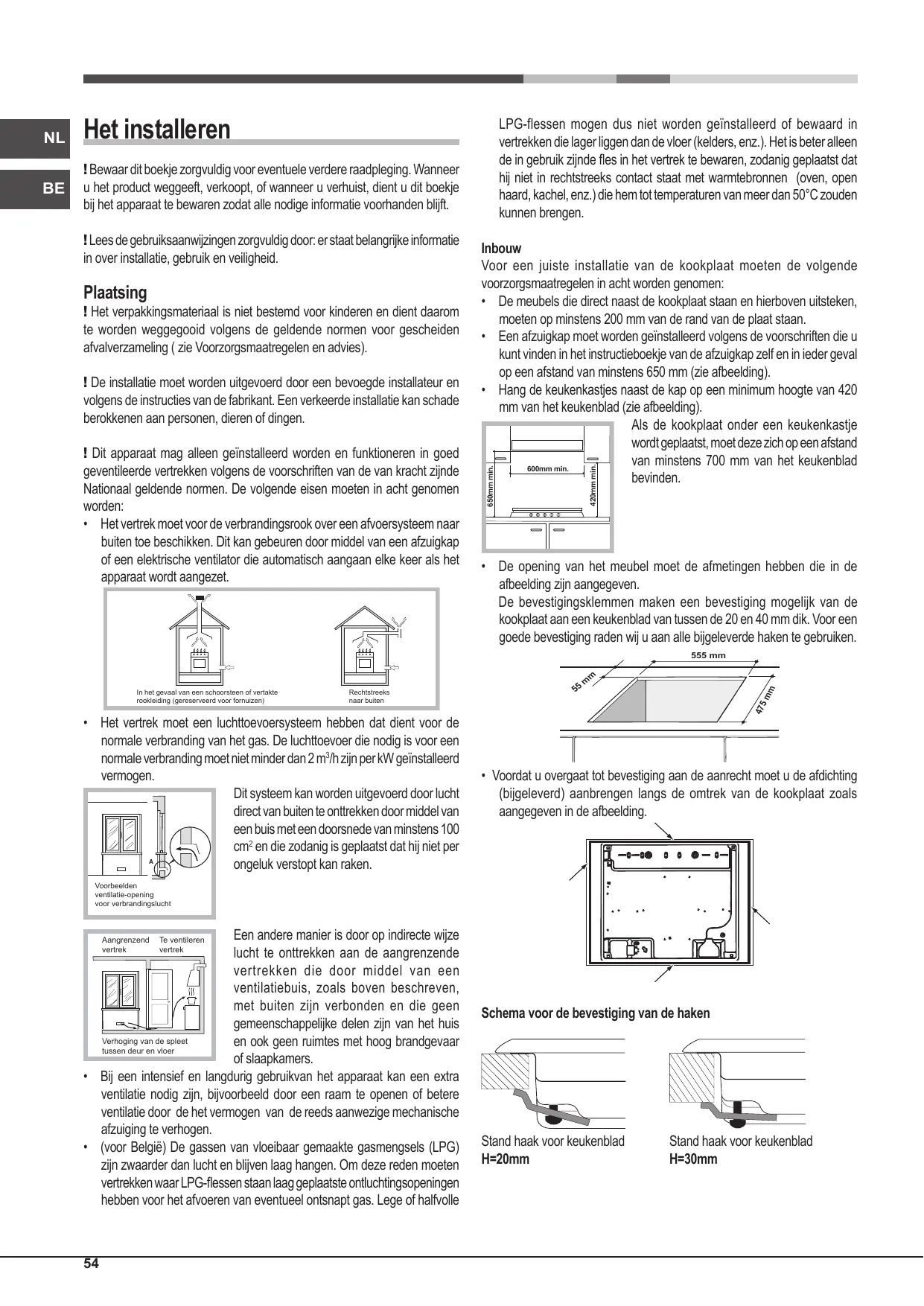

Plaatsing

! Het verpakkingsmaterial is nicht bestemd voor kinderen en dient waarom te worden weggegooood volgens de geldende normen voor geschieren afvalverzameling (zie Voorzorgsmaatregelen en advies).
! De installmentie要去en uitgevoerd door een bevoegde installmenteur en volgens de instructies van de fabrikant. Een verkeerde installmentie kan schade berokkenen aan Personen, dieren of dingen.
! Dit apparaat mag alleen geinstalleerd worden en Funktioneren in goedGeVentileerde vertrekken volgens de voorschriften van de van kracht zijnde National geldende normen. De volgende eisen要去en in acht genomen worden:

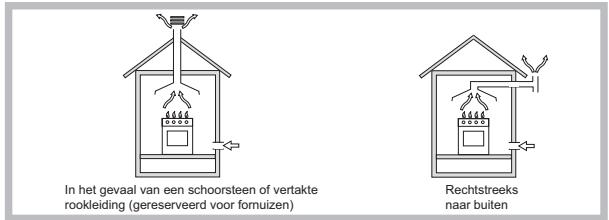

- Het vertrek要去 voor de verbrandingsrook over een afvoersystemelijk buiten toe beschikken. Dit kan gebeuren door middel van een afzuigkap of een elektrische ventilator die automatisch aangaan elke keer als het apparatusaat worden aangezet.

• Het vertrek要去 een luchttoeoversystem hebben dat dient voor de normale verbranding van het gas. De luchttoevoer die nodig is voor een normale verbranding要去 nicht minder dan 2m^3/h zijn per kW geinstalleerd vermogen.

Dit systeem kan worden uitgevoerd door lucht direct van buiten te onttrekken door middel van een buis met een doorsnede van minstens 100 cm² en die zodanig is geplaatst dat hij Niet per ongeluk verstopt kan raken.

Een andere manier is door op indirecte wijze lucht te ontrekken aan de aangrenzende vertrekken die door middel van een ventilatiebuis, zoals boven beschreiben, met buiten+zijn verbonden en die geen gemeenschappelijkde delen zichn van het huis en ook geen ruimtes met hoog brandgevaar of slaapkamers.

• Bij een intensief en langdurig gebruikvan het apparaat kan een extra ventilatie nodig zich, bijvoorbeeld door een raam te openen of betere ventilatie door de het vermogen van de reeds aanwezigeme mechanische afzuiging te verhogen.
• (voor Belgje) De gassen van vloeibaar gemaaakte gasmengsels (LPG) zijn zwaarder dan lustch en blijven laag hangen. Om deze reden要去en vertrekken waar LPG-flessen staan laag geplaatste ontluchtingsopeningen hebben voor het afvoeren van eventuele ontsnapt gas. Lege of halflolle

LPG-flessen mogen dus nicht worden geinstalleerd of bewaar in vertrekken die lager liggen dan de vloer (kelders, enz.). Het is better alleen de in gebruik zijnde fles in het vertrek te bewaren, zodanig geplaatst dat hij Niet inrechtstreeks contact staat met warmtebronnen (oven, open haard, kachel, enz.) die hem tot temperaturen van meer dan 50^ zouden konnen brengen.

Inbouw

Voor een juiste installmentie van de kookplaat要去en de volgende voorzorgsmaatregelen in acht worden genomen:

• De meubels die direct naast de kookplaat staan en hierboven uitsteken,要去 op minstens 200mm van de rand van deplaat staan.
• Een afzuigkap要去cken geinstalleerd volgens de voorschriften die u kunt vinden in het instructieboekje van de afzuigkap zich en ieder geval op een afstand van minstens 650~mm (zie afbeelding).
• Hang de keulenkastjes naast de kap op een minimum hoogte van 420 mm van het keulenblad (zie afbeelding).

Als de kookplaat onder een keukenkastje wordt geplaatst, moet deze zich op een afstand van minstens 700~mm van het keukenblad bevinden.

• De opening van het meubel要去 de afmetingen hebben die in de afbeeling�ngaangegeven.
  De bevestigingsklemmen makeen een bevestiging möglichk van de kookplaat aan een keukenblad vanCUSEN40mmik.Voor een goede bevestiging raden wju aan alle bijgeleverde haken te gebruiken.

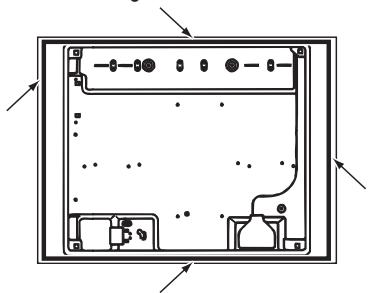

• Voordat u overgaat tot bevestiging aan de aanrecht要去 u de afdichting (bijgeleverd) aanbrengen langs de omtrek van de kookplaat zoals aangegeven in de afbeelding.

Schema voor de bevestiging van de haken
Stand haak voor keukenblad H=20mm

Stand haak voor keukenblad H=30mm

Stand haak voor keukenblad H=40mm

Voor
Achter

! Gebruik de haken die u vindt in de "toebehorenverpakking"

• Als de kookplaat Niet boven een inbouwoven worden geinstalleerd, moet u een houten isolatieplank aanbrengen. Deze要去 een minimum afstand van 20mm van de onderkant van de kookplaat worden geplaatst.

Ventilatie

Om een goede ventilatie te bereiken要去 dechterkant van het meubel verwijderen. Het verdient de voorkeur de oven op twee houten balken teplaaten, of eventueel op een enkele plank die een opening heeft van tenminste 45 × 560 mm (zie afbeeldingen).

! Het is alleen möglichk de kookplaat boven inbouwovens te installereren als\ deze waar zervien van afkoelingsventilatie.

Elektrische aansluiting

De kookplaten met driepolige voedingskabel werk den met de wisselstroom, spanning en freiendentie die aangegeven zijn op het typeplaatje (aan de onderkant van de kookplaat). De aarding van de kabel worden aangegeven door de kleuren geel-groen. Als het fornuis worden geinstallerd boven een inbouwoven要去 de elektrische aansluitingen van fornuis en oven apart worden uitgevoerd, zowel voor veiligheidsredenen als voor het eventueel makkelijker verwijderen van de oven.

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje.

Wanner het apparaatrechtstreeks op het net worden aangesloten要去 u tussen het apparaat en het net eenmeerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm ,aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag Niet worden onderbroken door de schakelaar). De voedingskabel要去 zodanig worden geplaatst dat hij nergens een temperatuur bereikt van 50^ hoger dan de kamertemperatuur.

! De installmenteur is verantwoordelijk voor een correcte elektrische aansluiting en het in alot nemen van de veiligheidsnormen.

Voor het aansluieten moet u controleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;

• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje;

• de spanning zich befindt:tussen die waarden die staan aangegeven op het typeplaatje;

• het stopcontact en de stekker overeenkomen. Als dat nicht zo is, dient u ofwel de stekker ofwel het stopcontact te verrangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanner het apparaat geinstalleerd is要去en het snoer en het stopcontact gemakkelijk te bereiken zich.

! De kabel mag nicht worden gebogen of samengedrukt.
! De kabel要去ventijd totijd worden gecontroleerd en mag alleen doorderkende monteurs worden verrangen (zie Service).
! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen Niet worden nageleefd.

Gasaansluiting

De aansluiting van het apparaat aan de gasbuizen moet worden uitgevoerd zoals voorgeschreven door de geldende normen, en nadat men er zeker van is dat het formuis is ingesteld voor het type gas dat men gaat gebruiken. In het omgekeerde geval (voor Belgie) gaat u te werk zoals beschreiben in de paragraaf "Aanpassing aan verschillende types gas".

Let op! Voordat het worden aangesloten, verwijder de dop van de opening voor de gasaansluiting van de kookplaat.

Om het apparaat aan de gasbuizen aan te sluiten (II2E+3+ voor Belgie en I2L voor Nederland), dient men eerst de verbinder te monteren."R" (Deze is op aanvraag verkrijgbaar bij de technische-service-dienst Ariston) Tevens dient men zijn pakking op de verbinder "G", die er uit ziet als een "L", van de voedings-struktuur te monteren. De verbinder is gedraad: rond mannelijk 1/2 gas.

De aansluiting voert men uit met behulp van:

• een onbuigbare buis
• of met een flexible buis van roestvrij staal die in de muur zit en voortzet met bedrangingsverbinder.
  Daar bij dient het apparaat uitgerust te+zijn van een gaskraantje die gemakkelijk draaabaar dient te,zijn, dient dit gaskraantje aan de huidige Nationale Normen te voldoen.

Aansluiting met onbuigzame buis (koper of staal)

! De aansluiting aan de gasleiding moet zodenig worden uitgevoerd dat het apparaat Niet beweegt.

Op de voedingsstructuur van het apparaat bevindt zich een "L"-vormig, richtbaar verbindingsstuk waarvan de afdichting is verzekerd door een pakking. Als het verbindingsstuk gedraid moet worden is het absolutoodnoodzakelijk de pakking te verrangen (bij het apparaat geleverd). Het verbindingsstuk waardoor het gas toegang krijgt tot het formuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

Aansluiting met een roestvrijne stalen flexibele buis aan een onafgebrozen wand voorzien van aanhechtingen met schroefdraad.

Het verbindingsstuk waardoor het gas toegang krijt tot het formuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

De in werkung stelling van deze buizen moet zodanig worden bewerkstelligd dat hun lenghte in uitgerolde toestand Nieteer dan 2000 mm is. Nadat de aansluiting heeft plaatsgevonden moet u controleren dat de flexibele metalen buis Niet in contact komt met de beweegbare delen ofDat hij vastgeknel daakt.

! Gebruik uitsluitend buizen en afdichtingen die voldoen aan de geldende landelijkke normen.

Controleren gasdichtheid

Nadat het installereren heeft plaatsvoedden moet de perfecte gasdichtheid van alle verbindingsstukken worden gecontroleerd met een zeepoplossing en nooit met een vlam.

Aanpassen aan de verschillende soorten gas (voor Belgie)

Voor het aanpassen van de kookplaat aan een ander soort gas dan waarvoord hij is bestemd (aangegeven op het typeplaatje aan de onderkant van de kookplaat of op de verpakking),要去en de straalpijpjes van de branders op de volgende wijze worden verrangen:

1. Verwijder de roosters van de kookplaat en schuif de brandersuit hun plaats.
2. Schroef de straalpijpjes los met een steeksleutel van 7mm en verrang ze met de straalpijpjes geschikt voor het neue type gas (zie tabel 1 "Kenmerken van de branders en de straalpijpen").

In het geval van een brander Mini WOK要去 men een steeksleutel van 7 mm gebruiken om de branderkop los te draaien (zie afbeelding).

1. Zet de onderdelen weer op hun plaats door de handelingen in omgekerde volgorde uit te voeren.
2. Aan het einde van deze handelingen moet u het oude etiket dat de gasinstelling aangeeftervangen met het etiket dat overeenkomt met hetijke gas dat u gaat gebruiken, verkrijgbaar bij unsere Technische Service Centers.
   Regelen primaire lucht van de straalpijpjes (voor Belgie)

De branders hebben geen regeling van de primaire lucht nodig.

• Het regelen van de minimumstand (voor Belgie)
• Zet het kraantje op de minimumstand;
• Verwijder de knop en draai aan het regelschroeefe in of naast de spel van het kraantje totdat u eenkleine, regelmatie vlam bereikt.
• Controller of de brander aanblijft als u de knop snel van hoog maar laag draait.
• Als bij de apparaten met een veiligheidsmechanisme (thermo-element) dit systemen Niet werkt als de branders op de minimum stand staan,要去 het minimum verhogen door aan de stelschroef te draaien.

1. Als de regeling voltood is moet u de zegels op de bypass schroefjes weeer op hun plaats brengen met zegellak of dergelijk materiaal.
   !Bij vloeibaar gas moet het regelschroefte geheel zich worden geschroefd.

! Aan het einde van deze handelingen moet u het oude etiket van de gasinstelling verrangen met het etiket dat correspondeert met het neue gas, verkrijgbaar bij unsere Technische Service Centers.

!Als de gasdruk van het gebruekte gas verschillend (of variabel) is dan hetgeen is voorzien, moet op de toevoerbuis een drukteregelaar worden aangebrachte die voldoet aan de geldende landelijkne normen.

TYPEPLAATJE
Elektrische aansluitingen	zie typeplaatje
CE	Dit apparaat voldoet aan de volgende EU Richtlijnen: - 2006/95/EG van 12/12/06 (Laagspanning) enaaropvolgende wijzigingen - 2004/108/EG van 15/12/04 (Elektromagnetische Compatibility) enaaropvolgende wijzigingen - 93/68/EG van 22/07/93 enaaropvolgende wijzigingen. - 2009/142/EG van 30/11/09 (Gas) enaaropvolgende wijzigingen. - 2012/19/EU enaaropvolgende wijzigingen.
ECODESIGN	EU reglement nr. 66/2014 met integratie van richtlijn 2009/125/EC. EN 30-2-1reglement

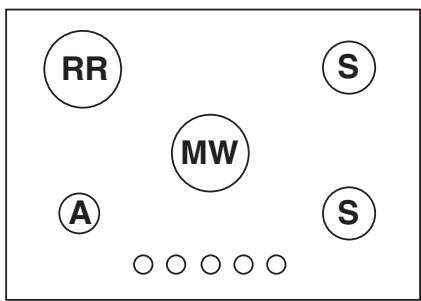

Kenmerken van de branders en de straalpijpjes

Table 1 (Voor Belgie)

Vloeijaar gas				Natuurlijk gas
By-pass 1/100 (mm)	Straal. 1/100 (mm)	Bereik* g/h Butane	Propanea	Straal. 1/100 (mm)	Bereik* l/h G20	Thermisch vermogen kW (p.c.s.* )	Bereik* l/h G25
39	80	189	186	110(Y)	248	2.60	288
28	64	120	118	96(Z)	157	1.65	183
28	50	73	71	79(6)	95	1.00	111
61	91	254	250	138	333	3.30	365
mbar)		28-30	37	20		25
nbar)		20	25	15		15
mbar)		35	45	25		30

Gaspit	Doorsnee (mm)	Thermisch vermogen kW (p.c.s.*)		By-pass 1/100 (mm)	Straal. 1/100 (mm)	Bereik* g/h		Straal. 1/100 (mm)	Bereik* l/h G20	Thermisch vermogen kW (p.c.s.*)	Bereik* l/h G25
		Nominaal	Gereduc			Butane	Propanea
Gereduceerd snel (RR)	100	2.60	0.70	39	80	189	186	110(Y)	248	2.60	288
Half-snel (S)	75	1.65	0.40	28	64	120	118	96(Z)	157	1.65	183
Spaarbrander (A)	55	1.00	0.40	28	50	73	71	79(6)	95	1.00	111
Mini WOK (MW)	110	3.50	1.30	61	91	254	250	138	333	3.30	365
Spanning van voeding	Nominate (mbar)					28-30	37	20		25
	Minimum (mbar)					20	25	15		15
	Maximum (mbar)					35	45	25		30

Table 1 (Voor Nederland)
Natuurlijk gas

Gaspit	Doorsnee (mm)	Thermisch vermogen kW (p.c.s.*)		Straal. 1/100 (mm)	Bereik* l/h G25
		Nominaal	Gereduc.
Gereduceerd snel (RR)	100	2.60	0.70	110(Y)	288
Half-snel (S)	75	1.65	0.40	96(Z)	183
Saarbrander (A)	55	1.00	0.40	79(6)	111
Mini WOK (MW)	110	3.50	1.30	138	365
Spanning van voeding	Nominale (mbar)				25
	Minimum (mbar)				20
	Maximum (mbar)				30

• Met 15^ C en 1013,25 mbar-droog gas
  P.C.S. Propaangas = 50,37 MJ/kg
  P.C.S. Butangas = 49,47 MJ/kg
  P.C.S. Naturlijk gas G20 = 37,78 MJ/m³
  P.C.S. Natuurlijk gas G25 = 32,49 MJ/m³

TQG 752 W/HA(ICE)

Starten en gebruik

! Opijdere knop staat aangegeven waar de gasbrander zich precies bevindt.

Gasbranders

De gekozen brander kan met de betreffende knop als volgt worden geregeld:

Uit

Maximum

Minimum

Om een van de branders aan te steken dient u er een vlam of aansteker bij te honden, de knop stevig in te drukken en gegen de klok in te draaien tot u het maximum vermogen heeft bereikt.

In de uitvoeringen die+zijn voorzien van een veiligheidsmechanisme moet u de knop circa 2-3 seconden lang ingedrukt honden totdat het element dat automatisch de vlam ontstoken houdt, warm worden.

Enkele modellen zijn voorzien van ontsteking in de bedieningsknuppen zich; in dit geval is er de ontsteking maar ontbreekt het knopje.

Voor het aansteken van de gekozen gasbrander drukt u de betreffende knop in, u draait hem gegen de klok in tot aan de positie van maximum sterkte en u houdt hem ingedrukt totdat hij aan gaat.

! Mocht een gasbrander per ongeluk uitgaan, draai dan de knop uit en wacht minstens 1 minuut voordat u hem meer probeert aan te steken.

Om de brander uit te doen要去 de knop geheel met de klok meedraaien totdat hij Niet meer verdier kan (tot aan het symbol "●").

Praktisch advies voor het gebruik van de branders

Voor een optimaal rendement dient u het volgende te onthouden:

• Gebruik voor iedere brander de pan die erop past (zie tabel) om te vermijden dat de vlammen er onderuit vandaankommen.
• Gebruik alleen pannen met een platte bodem en met een deksel erop.
• Draai de knop op het minimum zodra het kookpunt is bereikt.

Brander	Ø Diameter pan (cm)
Gereduceerd snel (RR)	24 - 26
Half-snel (S)	16 - 20
Saarbrander (A)	10 - 14
Mini WOK (MW)	24 - 26

Voor het herkennen van het soort brander verwijzen wij uaar de afbeeldingen in paragraaf "Kenmerken van de branders en straalpijpen".

• Voor de maximale stabiliteit, controllerDat de steunen voor de bakblikgen goed+zijn geplaatst en dat ieder blink zichrecht boven de brander staat.
• Controller dat de bakblikken op lijn staan met eén van de steunbalken van deblinkken.
• Plaats de handvaten van de bakblikken zodenig dat ze Niet uitsteken aan de voorkant van de kookplaat.

Het aspect dat het verschiluitmaakt voor de stabiliteit van de pan is vaak de panzf (of de positie van de pan tijdens het gebruik).Goed uitgebalanceerd pannen, met platte onderkanten, die in het midden van de branders staan, met de handvaten

die op luiz hijn gezett met de dwarsligators van het rooster bieden uiteraard de maximale stabiliteit.

Voorzorgsmaatregelen en advies

!Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale verilheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw verilheid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dīt is een inbouwapparaat van klasse 3.
  Gasfornuizen haben voor een goede werkig behoefte aan een regelmatige luchtverversing. ControllerDat bij het installereren aan de vereisten worden voldaan beschreiben in de paragraaf "Plaatsing".
• Deze instructies gelden alleen voor de landen wiens symbolen in de gebruiksaanwijzing en op het typeplaatje staan.
• Dit apparatus is vervaardigd voor Niet-professioneel gebruik binnenshuis.
• Het apparaat dient Niet buitenshuis te worden geplaatst, ook nicht in overdekte toestand. Het is erg gevaarlijk als het in aanraking kommt met regen of onweer.
• Raak het apparaat Niet blootsvoets aan of met natte handen of voeten.
• Het apparaatClient gebruikt te worden om voedse te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreiben staan. Elkander gebruik (bv.:verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan nicht aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.
• Voorkom dat elektrische snoeren van anderekleine keukenapparaten op warme delen van de oventerechtkommen.
• Laat de ventilatieopeningen en warmteafvoer vrij.
• Controller als de oven nicht worden gebruikt.
• Haal de stekker nooituit het stopcontact door aan het snoer te trekken maar door de stekker zelf beet te pakken.
  Maak de oven Niet schoon of voer geen onderhoud UIT als de stekker nog in het stopcontact zit.
• Als de oven defect is, mag u nooit aan het interne systeme sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (zie Service).
• Richt de handvaten van de pannen algijd maar de binnenzijde van de kookplaat zatat u er Niet per ongeluk tegenaan stoot.
• Doe het glazen deksel (waar aanwezig) Niet omlaag als de gasbranders of de elektrische platen nog warm+zijn.
• Laat de elektrische staat nicht werken als er geen pannen op staan.
• Gebruik geen instabiele of verrormde pannen.
• Dit apparaat mag nicht worden gebruikt door Personen (kinderen inbegren) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of Personen die nicht de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun verilgheid of nadat hun is uitgelegd hoe het apparaat werkt.
• Voorkom dat kinderen met het apparaat spelen.
• Het apparatus is nicht geschikt om te worden ingeschakeld m.b.v. een externe timer ofwel door een geschaden afstandsbedieningssystem.

Afvalverwijdering

• Verwijdering van het verpakkingsmaterial: houd u aan deplaatselijk normen, zodate het verpakkingsmaterial hergebrukt kan worden.
• De Europese Richtlijn 2012/19/EU over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijkke electrische apparaten Niet mogen vermietigd via de normale ongesorteerde afvalstrom. Oude apparaten要去 apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het

symbol op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wanner u het apparaat vermietigt, het apparaat apart moet worden ingezameld.

Consumen looten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vermietiging van hun oude apparaat.

Energiebesparing en milieubehoud

• Bereid uw etenswaren in afgesloten potten of pannen met goed passende deksels en gebruik zo weinig möglichk water. Koken zonder deksel zar het energieverbruik enorm verhogen.
• Gebruik enkel vlakke potten en pannen.
• Als u iets bereidt dat lang duurt,=kunt u eventueel een snelkookpan gebruiken die twee maal sneller werk t en een derde van de energie bespaart.

Onderhoud en verzorging

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Het oppervlak van de kookplaat reinigen

• Alle geämailleerde en glazen onderdelen要去en met warm water en een neutrale oplossing gereinigd worden.
• Er können vlekken op roestvrijstalen oppervlakken ontstaan indien deze te lang worden blootgesteld aan kalkrijk water of aggressieve reinigingsmiddelen. Eventuele gemorste eten (water, saus, koffie, etc.) dient verwijderd te worden voordat dit opdroegt.
• Reinig met warm water en een neutraal reinigingsmiddel en droog verwolgens met een zachte doek of zeemleer. Verwijder ingebakken vuil met specifieke reinigingsmiddelen voor roestvrijstalen oppervlakken.
  Reinig roestvrijstaal alleen met een zachte doek of sponsors.
• Gebruik geen schurende of bijtende products, reinigingsmiddelen op chloorbasis of schuursponsjes.
• Gebruik geen stoomreinigers.
• Gebruik geen brandbare producten.
• Laat geen zure of basische stoffen, zoals azijn, mosterd, zout, suiker of citroensap op de kookplaat awhile.

De onderdelen van de kookplaat reinigen

Reinig geämalleerde en glazen alleen met een zachte doek of spons.
Roosters, branderkappen en branders können voor reiniging verwijderd worden.
- Reinig ze handmatig met warm water en een nicht-bijtend reinigingsmiddel, verwijder eventuale voedselresten en controllerer dat er geen branderoppeningen verstocht zich.
- Afspoelen en drogen.
- Breng de branders en branderkappen weir correct in de betreffende behuizingen aan.
- De brander caps mag NIET worden in de vaatwasser om opacificatie van het aluminium.Deel voorkomen.
Zorg bij hetteringplaatsen van de roosters dat het pannensteungeedeelte in lijn is met de brander.
- Bij modellen dieijken uitgerust met elektrische ontstekingspluggen en een veiligheidsvoorziening要去 het uiteinde van de plug grondig schoongemaakt worden voor een correcte werkung. Controller deze items regelmatin en reinig ze indien nodig met een vochtige doek. Eventuel ingebakken voedsel要去 een tandenstoker of naald verwijderd worden.

! Om beschadiging van de elektrische ontstekingsinstallatie te voorkomen, dienen deze Niet gebruikt te worden wanner de branders zich nicht in hun behuizing bevinden.

Onderhoud gaskranen

Met verloop vanijd kan een kraan stroef worden of vast blijven zitten; in dat geval is het nooodzakelijk hem te verrangen.

! Dit要去 worden uitgevoerd door een door de fabrikant bevoegde installerateur.

Storingen en oplossingen

Het kan geleuren dat het kookvlak Niet (afdoende) functioneert. Voordat u de servicedienst belt dient u te controlen of u het euvel zich Aunt oplossen. Verifieer om te beginnen of er een correcte stroom- en gastroevoer is, en in het bijzonder de hoofdgasleiding open staat.

De brander gaat Niet aan of de vlam is Niet gelijkmatig.

Heeft u gecontroleerd of:

• De openingsen van de vlamverspreiders Niet verstopt zich.
  Alle onderdelen van de brander goed in elkaar zitten.
• Het Niet tocht dichtbij het kookvlak.

De vlam blijt nicht aan in de uitvoeringen met verilgheidsmechanisme.

Heeft u gecontroleerd of:

U de knop goed heeft ingedrukt.
- U de knop lang genoeg heeft ingedrukt voor het activeren van het verilgheidsmechanisme.
- De gaten van de vlamverspreiders dicht bij het verilgheidsmechanisme Niet verstoptহ.

De brander blijft Niet aan als hij op minimum staat.

Heeft u gecontroleerd of:

• De gaten van de vlamverspreiders Niet verstopt zich.
• Het Niet tocht dicht bij het kookvlak.
• De minimum stand nicht goed is ingesteld.

De pannen zijn wankel.

Heeft u gecontroleerd of:

• De bodem van de pan helemaal plat is.
• De pan in het midden van de brander of de kookplaat staat.
• De roosters zich verzisseld.

PAS OP

NL

Voor de installmentie van de kookplaat要去 u de handleiding raadplegen

Vermijd per ongeluk met pannen, roosters of ander keukengerei gegen deplaat aan te stoten

Zet een pot of pan
nooit op twee of
meer branders
tegelijk

Laat lege vleesroosters nooit langer dan 5 minuten op een ontstoken brander staan

Montaj
