Ürün Tipi	Ankastre Gazlı Ocak
Model	TQG 752 W/HA
Marka	HOTPOINT
Brülör Tipi	Hızlı Azaltılmış (RR), Yarı Hızlı (S), Yardımcı (A), Mini Wok (MW)
Brülör Anma Gücü (kW)	RR: 2,60 ; S: 1,65 ; A: 1,00 ; MW: 3,50 (G20)
Gaz Beslemesi	Doğal gaz G20/G25 veya LPG (bütan/propan) ayara göre
Elektrik Bağlantısı	Tek fazlı 220-240V ~ 50/60 Hz, topraklama gerektirir
Montaj Ölçüleri (U x D mm)	560 x 480 (standart kesim, tam olarak belirtilmemiş)
Ağırlık	Yaklaşık 12 kg (tahmini)
Ateşleme Sistemi	Entegre buji ateşleme (bazı modellerde)
Güvenlik Cihazı	Söndürme önleyici güvenlik termokuplu
Yüzey Malzemesi	Paslanmaz çelik ve emaye (emaye bölümler)
Destek Izgaraları	Çıkarılabilir çelik ızgaralar
Temizlik	Sıcak su ve nötr deterjan; aşındırıcı ürünler veya buhar kullanmayın
Brülör Bakımı	Sökülebilir, temizlik için; kapakları bulaşık makinesine koymayın
Gaz Türlerine Uyum	Enjektör değişimi mümkün (aksesuar olarak verilir)
Minimum Ayarı	Musluk sapındaki ayar vidası (doğal gaz için)
Güvenlik Mesafeleri	Yan mobilyalardan en az 200 mm; davlumbaz en az 650 mm
Montaj Sınıfı	Sınıf 3 (ankastre)
Mevcut Yedek Parçalar	Enjektörler, brülörler, ızgaralar, düğmeler, ateşleme bujileri, contalar

Sık sorulan sorular - TQG 752 W/HA HOTPOINT

Bir brülör nasıl yakılır?

Bir alev yaklaştırın veya entegre gaz çakmağını kullanın. İlgili düğmeye tamamen basın ve saat yönünün tersine maksimum konuma çevirin. Güvenlik cihazını etkinleştirmek için 2-3 saniye basılı tutun.

Brülör yanmazsa ne yapmalı?

Gazın açık olduğunu, brülör deliklerinin tıkalı olmadığını ve parçaların doğru takıldığını kontrol edin. Hava akımı olmadığından emin olun. Entegre ateşleme çalışmazsa, ateşleme bujisini temizleyin.

Brülörler nasıl temizlenir?

Izgaraları, kapakları ve brülörleri sökün. Sıcak su ve aşındırıcı olmayan bir deterjanla elde yıkayın. Alüminyum kapaklar için bulaşık makinesi kullanmayın. Deliklerin tıkalı olmadığını kontrol edin.

Herhangi bir çapta tencere kullanabilir miyim?

Hayır, her brülör belirli bir çap için tasarlanmıştır: RR: 24-26 cm, S: 16-20 cm, A: 10-14 cm, MW: 24-26 cm. Optimum stabilite için düz tabanlı tencereler kullanın.

Ocağımı bütan/propan gaza nasıl uyarlarım?

Enjektörleri yeni gaz için verilenlerle değiştirin. Doğru enjektörü seçmek için kılavuzdaki Tablo 1'e bakın. Ardından ayar vidasını çevirerek minimumu ayarlayın. Ayrıca gaz etiketini de değiştirin.

Alev minimum konumda sönerse ne yapmalı?

Deliklerin tıkalı olmadığını, hava akımı olmadığını ve minimum ayarının doğru olduğunu kontrol edin. Sıvı gaz için ayar vidasını sonuna kadar sıkın.

Ocak ile davlumbaz arasında ne kadar mesafe bırakılmalı?

Davlumbaz, pişirme yüzeyinden en az 650 mm mesafeye kurulmalıdır. Davlumbazın montaj kılavuzundaki talimatları izleyin.

Gaz muslukları nasıl bakım yapılır?

Bir musluk zor dönüyorsa, yetkili bir teknisyene değiştirtin. Kendiniz tamir etmeye çalışmayın.

Buharlı temizleyici kullanabilir miyim?

Hayır, asla buharlı veya yüksek basınçlı temizleyici kullanmayın. Sıcak su ve nötr deterjanla yumuşak bir bez kullanın.

Alevin kazara sönmesi durumunda ne yapmalı?

Hemen düğmeyi kapalı konuma çevirin ve yeniden yakmayı denemeden önce en az bir dakika bekleyin. Güvenlik cihazı gazı keser.

KULLANIM KILAVUZU TQG 752 W/HA HOTPOINT

Önlemler ve tavsiyeler, 65

Servis ve bakım, 66

Arızalar ve çözümler, 66

DİKKAT: Bu cihaz ve erişilebilen bölümleri, kullanım sırasında çok sıcak olur. Dikkat etmek ve ısınan parçalara dokunmaktan sakınmak gerekir. Eğer sürekli olarak gözetim altında değiller ise, 8 yaşından küçük çocukları uzak tutunuz. Bu cihaz, eğer uygun şekilde gözetim altında bulunuyorlar ise veya güvenli şekilde cihazın kullanımı hakkında bilgi almışlar

ise ve ilgili tehlikeler göz önünde bulundurulur ise, 8 yaşından itibaren çocuklar ve fiziksel, duyusal veya mental kapasitesi yoksun veya tecrübe ve bilgi sahibi olmayan kişiler tarafından kullanılabilir. Çocuklar, cihaz ile oynamamalıdır. Temizlik ve bakım işlemleri, denetimsiz olarak çocuklar tarafından gerçekleştirilmemelidir.

DİKKAT: Gres yüzeyleri ve yağlar ile korunmasız bir şekilde bırakmak, tehlikeli olabilir ve bir yangına neden olabilir.

Bir alevi/yangını su ile söndürmeye çalışmak ASLA gerekmez, ancak cihazı kapatmak ve örneğin bir kapak veya ateşe dayanıklı bir kapak ile alevin üzerini örtmek gerekir.

DİKKAT: Yangın riski: pişirme yüzeyleri üzerinde nesneler bırakmayınız.

Cihazı temizlerken asla buhar veya yüksek basınçlı temizleyiciler kullanmayınız.

Açmadan önce, kapağın üzerinde mevcut olan muhtemel sıvıları temizleyiniz. Cam kapağı (mevcut olduğu durumlarda) gaz brülörleri ya da elektrikli levha hâlâ sıcakken kapatmayınız.

Cihaz, harici bir zamanlayıcı veya ayrı uzaktan kumanda sistemi aracılığıyla çalıştırılmak üzere tasarlanmamıştır.

DİKKAT: uygun olmayan ocak koruyucuların kullanılması, kazalara neden olabilir.

DİKKAT: Cam ocak düzleminin zarar görmesi halinde: - tüm brülörleri ve muhtemel elektrikli ısıtma elemanlarını derhal söndürünüz ve cihazın elektrik bağlantısını kesiniz.

• Cihazın yüzeyine dokunmayın.

Servis

İletişim:

Aşağıdaki bilgileri bildiriniz:

• Arıza tipi
• Cihazın modeli (Mod.)
• Seri numarası (S/N)

Bu bilgiler, cihaz ve/veya ambalajı üzerinde bulunan özellik etiketinde bulunur.

Cihazın ömrü 10 yıldır.

Servis

0212 444 50 10

Satış sonrası hizmetler:

Indesit Company Beyaz Eşya Sanayi ve Ticaret A.Ş.

Balmumcu Cad. Karahasan Sok.

No: 11, 34349 - Balmumcu Beşiktaş - İstanbul

Tel: [phone]

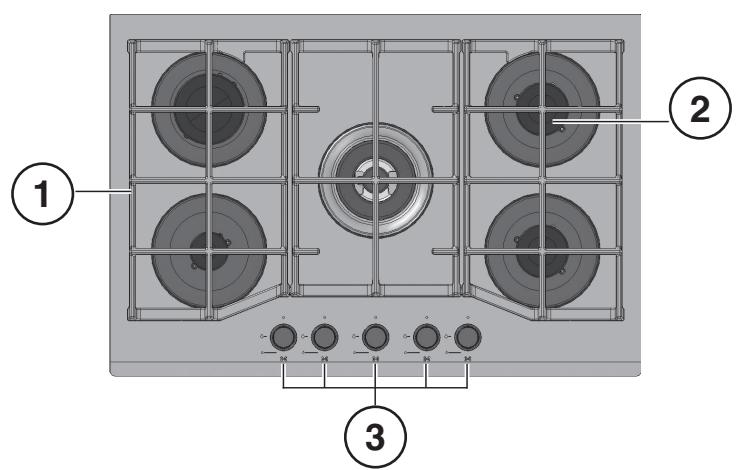

• GAZ BRÜLÖRLERİ farklı ebat ve güçlere sahiptir. Kullanacağınız kabin için Türkiye'de en uygun olanı seçiniz. Alev ayarlanması için GAZ BRÜLÖRLERİ kumanda düğmeleri.

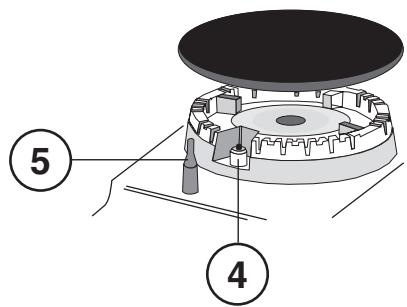

• GAZ BRÜLÖRLERİ ÇAKMAKLARI seçilmiş olan brülörün otomatik olarak yakılmasını sağlar.
• EMNİYET DONANIMI alev kazara söndüğünde, gaz çıkışını durdurur.

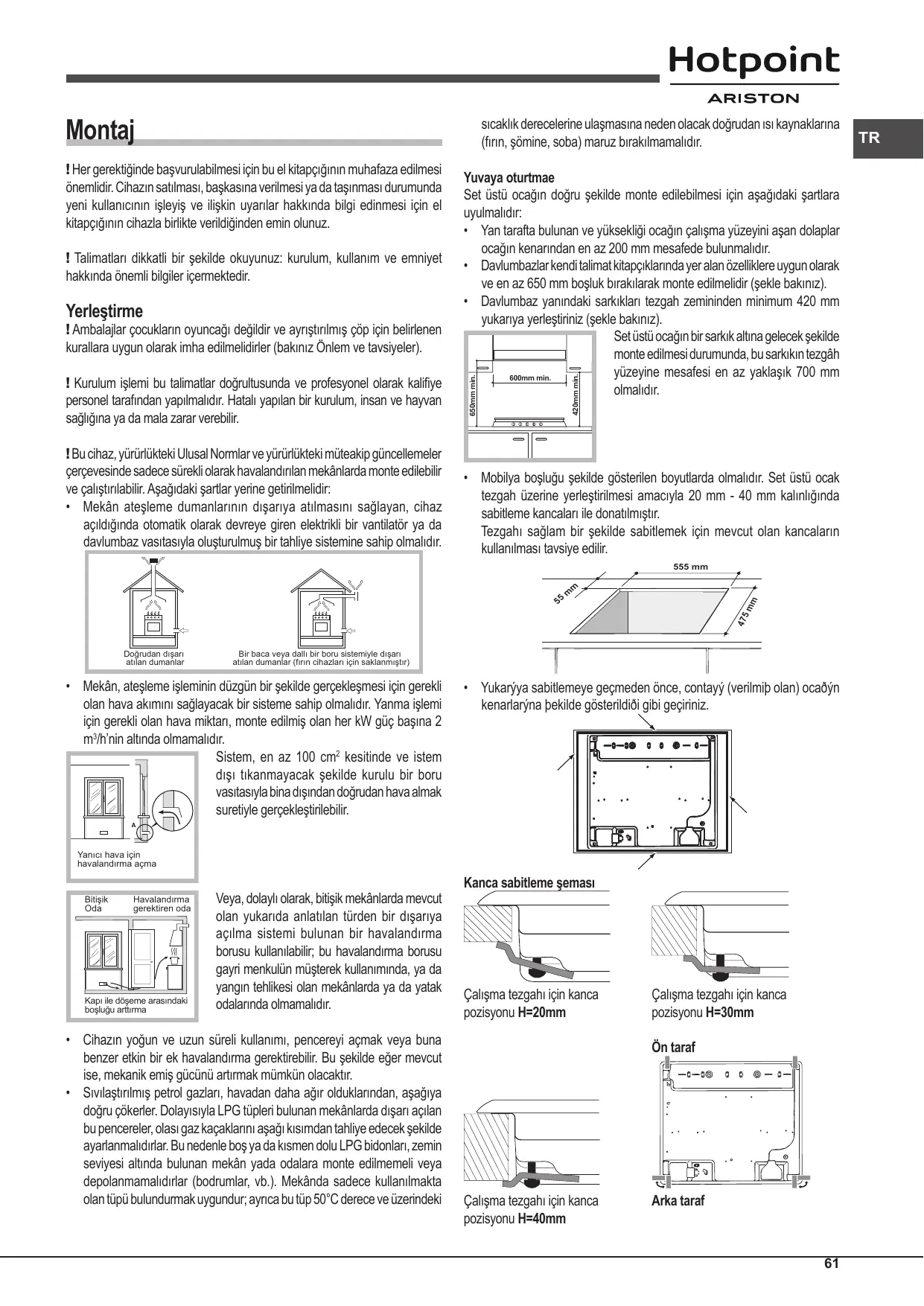

Kurulum

! Her gerektiğinde başvurulabilmesi için bu el kitapçığın muhafaza edilmesi önemlidir. Cihazın satılması, başkasına verilmesi ya da taşınması durumunda yeni kullanıcının işleyiş ve ilgili uyarılar hakkında bilgi edinmesi için el kitapçığın cihazla birlikte verildiğinden emin olunuz.

! Talimatları dikkatli bir şekilde okuyunuz: kurulum, kullanım ve emniyet hakkında önemli bilgiler içermektedir.

Yerleştirme

! Ambalajlar çocukların oyuncağı değildir ve ayrıştırılmış çöp için belirlenen kurallara uygun olarak imha edilmelidirler (bakınız Önlem ve tavsiyeler).

! Kurulum işlemi bu talimatlara uygun olarak ve profesyonel olarak kalifiye personel tarafından yapılmalıdır. Hatalı yapılan bir kurulum, atan ve hayvan...

! Bu cihaz, yürürlükteki Ulusal Normlar ve yürürlükteki müteakip güncellemeler çerçevesinde sadece sürekli olarak havalandırılan mekanlarda monte edilebilir ve çalıştırılabilir. Aşağıdaki şartlar yerine getirilmelidir:

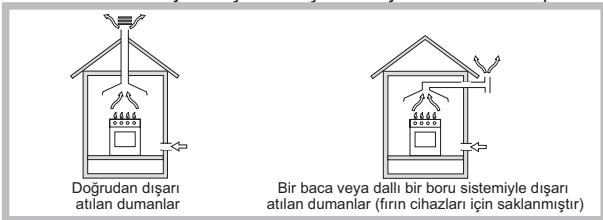

• Mekan, ateşleme dumanlarının dışarıya atılmasını sağlayan, cihaz açıldığında otomatik olarak devreye giren elektrikli bir vantilatör ya da davlumbaz vasıtasıyla oluşturulmuş bir tahliye sistemine sahip olmalıdır.

• Mekân, ateşleme işleminin düzgün bir şekilde gerçekleşmesi için gerekli hava akımını sağlayacak bir sisteme sahip olmalıdır. Yanma işlemi için gerekli hava miktarı, monte edilmiş her kW güç başına 2 m³/h'nin altında olmamalıdır.

Sistem, en az 100 cm² kesitinde ve istenmeyen tıkanmalara karşı korunmuş bir boru vasıtasıyla bina dışından doğrudan hava almak suretiyle gerçekleştirilebilir.

Veya, dolaylı olarak, bitişik mekanlarda mevcut olan yukarıda anlatılan türden bir dışarıya açılma sistemi bulunan bir havalandırma borusu kullanılabilir; bu havalandırma borusu gayrimenkulün müşterek kullanımında, ya da yangın tehlikesi olan mekanlarda ya da yatak odalarında olmamalıdır.

Cihazın yoğun ve uzun süreli kullanımı, pencereyi açmak veya buna benzer etkin bir ek havalandırma gerektirebilir. Bu şekilde eğer mevcut ise, mekanik emiş gücünü artırmak mümkün olacaktır. - Sıvılaştırılmış petrol gazları, havadan daha ağır olduklarından, aşağıya doğru çökerler. Dolayısıyla LPG tüpleri bulunan mekanlarda dışarı açılan bu pencereler, olası gaz kaçaklarını aşağı kısımdan tahliye edecek şekilde ayarlanmalıdırlar. Bu nedenle boş ya da kısmen dolu LPG bidonları, zemin seviyesi altında bulunan mekan ya da odalara monte edilmemeli veya depolanmamalıdırlar (bodrumlar, vb.). Mekanda sadece kullanılmakta olan tüp bulundurmak uygundur; ayrıca bu tüp 50°C derece ve üzerindeki

sıcaklık derecelerine ulaşmasına neden olacak doğrudan ısı kaynaklarına (fırın, soba, ocak) maruz bırakılmamalıdır.

Yuvaya oturtma

Set üstü ocağın doğru şekilde monte edilebilmesi için aşağıdaki şartlara uyulmalıdır:

• Yan tarafta bulunan ve yüksekliği ocağın çalışma yüzeyini aşan dolaplar, ocağın kenarından en az 200 mm mesafede bulunmalıdır.
• Davlumbazlar kendi talimat kitapçıklarında yer alan özelliklere uygun olarak ve en az 650 mm boşluk bırakılarak monte edilmelidir (şekle bakınız).
• Davlumbaz yanındaki sarkıkları tezgah zemininden minimum 420 mm yukarıya yerleştiriniz (şekle bakınız).

Set üstü ocağın bir sarkık altına gelecek şekilde monte edilmesi durumunda, bu sarkığın tezgah yüzeyine mesafesi en az 700 mm olmalıdır.

Mobilya boşluğu şekilde gösterilen boyutlarda olmalıdır. Set üstü ocak tezgah üzerine yerleştirilmesi amacıyla 20 mm - 40 mm kalınlığında sabitleme kancaları ile donatılmıştır.

Tezgahı sağlam bir şekilde sabitlemek için mevcut olan kancaların kullanılması tavsiye edilir.

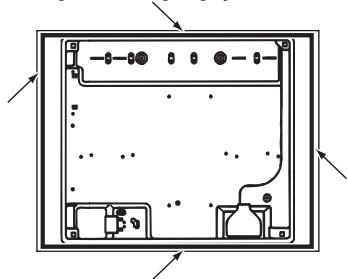

• Yukarıya sabitlemeye geçmeden önce, contayı (verilmiş olan) ocağın kenarlarına şekilde gösterildiği gibi yerleştiriniz.

Kanca sabitleme şeması

Çalışma tezgahı için kanca pozisyonu H=20mm

Çalışma tezgahı için kanca pozisyonu H=30mm

Çalışma tezgahı için kanca pozisyonu H=40mm

Ön taraf

Arka taraf

! "Aksesuar paketi"nde bulunan kancaları kullanınız. - Set üstü ocağın ankastre fırın üzerine monte edilmemesi durumunda, izolasyon amacıyla bir ahşap levhanın takılması gerekmektedir. Bu levha tezgahın alt kısmından en az 20 mm mesafeye yerleştirilmelidir.

Havalandırma

İyi bir havalandırma sağlanması için yuvanın arka duvarının çıkarılması gerekir. Fırının kurulumunun iki ahşap pervaz üzerine ya da en az 45 x 560 mm ebatlarında bir açıklığı olan bir zemine yaslanacak şekilde yapılması tercih edilir (şekillere bakınız).

! Set üstü ocak sadece soğutma ve fan sistemi olan ankastre fırın üzerine yerleştirilebilir.

Elektrik bağlantısı

Üç kutuplu besleme kablosuyla donatılmış set üstü ocaklar, özellikler etiketi (set üstü ocağın alt kısmına yerleştirilmiştir) üzerinde belirtilmiş olan gerilim ve besleme frekansı değerlerinde dalgalı akımla çalışacak şekilde üretilmiştir. Kablonun topraklama iletkeni sarı-yeşil renklerindedir. Set üstü ocağın ankastre bir fırının üzerine monte edilmesi durumunda, fırının ile ocağın elektrik bağlantısı, hem elektrik emniyeti açısından hem de fırının çıkarılması gerektiğinde bu işlemin daha kolay yapılabilmesi amacıyla ayrı ayrı gerçekleştirilmelidir.

Besleme kablosunun şebekeye bağlantısı

Kabloya özellikler etiketi üzerinde belirtilen yüke uygun bir fiş monte ediniz. Şebekeye doğrudan bağlantı yapılması halinde, cihaz ile şebeke arasına minimum temas aralığı 3 mm olan ve yürürlükteki normlara uygun nitelikte çok kutuplu bir anahtar takmak gerekmektedir (toprak kablosu elektrik anahtarı tarafından kesintiye uğratılmamalıdır). Besleme kablosu, hiçbir aşamada ortam ısısının 50°C'yi geçemeyecek şekilde yerleştirilmelidir.

! Elektrik bağlantısının doğru yapılmasından ve güvenlik kurallarına uyulmasından kurulumu yapan kişi sorumludur.

Şebekeye bağlamadan önce aşağıdaki durumları kontrol ediniz:

• Prizin topraklamasının yürürlükteki normlara uygun olduğunu;
• Prizin, cihazın özellik etiketi üzerinde belirtilen maksimum yükü destekleyecek şekilde olduğunu;
• Besleme geriliminin özellik etiketi üzerinde belirtilmiş olan değerler arasında olduğunu;
• Cihaz fişinin prizle uyumlu olduğunu. Aksi halde prizi ya da fişi değiştiriniz; uzatma kabloları ya da çoklu prizler kullanmayınız.

! Cihaz monte edildikten sonra elektrik kablosu ve priz kolay erişilebilecek yerlerde olmalıdır.

! Kablo kıvrılmalara, bükülmelere veya ezilmelere maruz kalmamalıdır. ! Kablo periyodik olarak kontrol edilmeli ve sadece yetkili teknik personel tarafından değiştirilmelidir (Destek bölümüne bakınız). ! Bu kurallara uyulmaması halinde firma hiçbir sorumluluk kabul etmez.

Gaz bağlantısı

Cihazın gaz tüpüne ya da gaz hattı borusuna bağlanması yürürlükteki Ulusal Normlara ve müteakip güncellemelere uygun olarak yapılmalı ve bağlantı öncesi cihazın kullanılacağı gaz tipine ayarlanmış olduğu kontrol edilmelidir. Aksi takdirde "Farklı gaz tiplerine uyum" paragrafında belirtilen işleri yerine getiriniz. Sıvı gazla, yani gaz tüpünden beslenmesi halinde, yürürlükteki Ulusal Normlara ve müteakip güncellemelere uygun tipteki basınç regülatörünü kullanınız.

Emniyetli bir çalışma, uygun enerji kullanımı ve cihazın ömrünün uzun olması için, besleme basıncının tablo 1 "Brülör ve memelerin özellikleri"nde gösterilen değerler arasında olduğundan emin olunuz.

DİKKAT! Cihazı bağlarken, ocağın gaz borusunu takma deliğinden geçirirken taşıma kapağını çıkarınız.

Sert bir boru ile bağlantı (bakır ya da çelik)

! Gaz tesisatına bağlantı cihazda hiçbir türden zorlama yaratmayacak şekilde gerçekleştirilmelidir.

Cihazın besleme rampası üzerinde, yönlendirilebilir bir "L" rakoru bulunmaktadır, bunun sızdırmazlığı bir conta ile sağlanmıştır. Rakorun döndürülmesine gerek duyulması halinde, sızdırmazlık contası mutlaka değiştirilmelidir (cihazla birlikte verilmiştir). Cihazın gaz giriş rakoruna silindirik 1/2 erkek diş açılmıştır.

Paslanmaz çelikten esnek boru ile yivli bağlantı uçları kullanarak yapılan kesintisiz duvara bağlantı

Cihazın gaz giriş rakoruna silindirik 1/2 erkek diş açılmıştır.

Bu borular, kullanımları sırasında, uzunlukları maksimum 2000 mm'yi geçmeyecek şekilde döşenmelidir. Bağlantı yapıldığında esnek metal borunun hareketli parçalar ile temas etmediğinden veya ezilmediğinden emin olunuz.

Sadece yürürlükteki Ulusal Normlara uygun alüminyum sızdırmaz borular ve contalar veya kauçuk contalar kullanınız.

Sızdırmazlık kontrolü

Montaj işlemi tamamlandığında, alev kullanmadan, yalnız sabunlu solüsyon kullanmak suretiyle tüm rakorlara sızdırmazlık kontrolü yapınız.

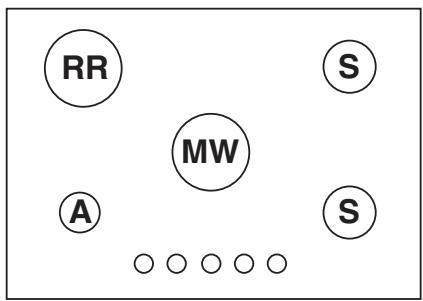

Farklı gaz tiplerine uyarlama

Setüstü ocağın üretimde ayarlanmış olduğu gazdan farklı gaz tiplerine ayarlanması için (ilk ayarı ocağın alt kısmındaki ya da ambalajın üzerindeki etikette belirtilmiştir), aşağıdaki işlemlerin yapılarak brülörlerin memelerinin değiştirilmesi gerekir:

1. Ocağın ızgaralarını ve brülörleri yuvalarından çıkartınız.
2. 7 mm'lik bir boru anahtarı kullanarak memeleri sökünüz ve yeni gaz tipine uyarlanmış olanlarla değiştiriniz (bakınız tablo 1 "Brülör ve memelerin özellikleri").

Küçük WOK brülörün enjektörünün değiştirilmesi için 7 mm'lik açık ağız anahtar kullanınız (Resme Bakınız).

1. Aynı işlemleri tersine yaparak parçaları tekrar monte ediniz.
2. Bu işlemin sonunda, eski ayarı gösteren etiketi, Teknik Servis Merkezlerimizden temin edilebilecek, yeni gaz tipini gösteren etiketle değiştiriniz.

Brülörün birincil hava ayarlanması

Brülörlere ek hava ayarı yapılmasına gerek yoktur.

• Minimum ayarlaması
• Gaz vanasını minimum konumuna getiriniz;
• Düğmeyi söküp vana milinin iç tarafında ya da yanında bulunan ayar vidasına küçük ve düzenli bir alev elde edene kadar müdahale ediniz.

1. Düğmeyi (maksimum pozisyondan minimum pozisyona) çevirerek brülörün sönmediğinden emin olunuz.
2. Emniyet aygıtlı cihazlarda (ısı pili), brülörler minimum konumdayken bu aygıt çalışmaması durumunda, ayar vidasına müdahale ederek minimumları yükseltiniz.
3. Ayar işlemi bittiğinde by-pass'lar üzerinde yer alan mumlu ya da benzer malzemeli mühürleri eski haline getiriniz.

! Doğalgaz kullanımı durumunda ayar vidasının saat dönüş yönünün tersine çevrilmesi gerekir.

! Bu işlemin sonunda, eski ayar gösteren etiketi, Teknik Servis Merkezlerimizden temin edilebilecek, yeni gaz tipini gösteren etiketle değiştiriniz.

! Kullanılan gaz basıncının öngörülen basınçtan farklı (ya da değişken) olması halinde, giriş borusu üzerine uygun bir basınç regülatörü takılmalıdır (yürürlükteki Ulusal Normlar).

ÖZELLİKLER ETİKETİ
Elektrik., bağlantılır	özellikler etiketine bakınüz
CE	Bu cihaz asağdağı Avrupa Birlügü Direktiflerine uygundur: 12/12/06 tarihli (Alçak Basisın) 2006/95/CE ve üzerinde:yaplandehyegrisiklikler -15/12/04 tarihli (Elektromanyetik Uyum) 2004/108/CE ve üzerinde:yaplandehyegrisiklikler -22/07/93 tarihli 93/68/CEE ve üzerinde:yaplan dehyegrisiklikler. -30/11/09 tarihli 2009/142/CE (Gaz) ve üzerinde:yaplandehyegrisiklikler. 2012/19/EU ve üzerinde:yaplandehyegrisiklikler. AEEE Yönetmeligiine uygundur
ECODESIGN	AB Yönetmelik No.66/2014:tümleyici Yönetmelik 2009/125/EC. EN 30-2-1 standardı

Brülör ve memelerin Özellikleri

Çizelge 1					Sıvı gaz			Dogal gaz
Oçak	Çap (mm)	Termik güç kW (p.c.s.*)		By-pass 1/100 (mm)	Meme 1/100 (mm)	Tasima güüü* g/saat		Meme 1/100 (mm)	Tasima güüü* l/saat
		Nomin.	Reduc.			***	**
Azaltilmalık Hzkı (RR)	100	2.60	0.70	39	80	189	186	110(Y)	248
Yarızzle (S)	75	1.65	0.40	28	64	120	118	96(Z)	157
Yardımcı (A)	55	1.00	0.40	28	50	73	71	79(6)	95
Mini WOK (MW)	110	3.50	1.50	61	91	254	250	138	333
Besleme basınçları	Nominal (mbar)					28-30	37	20
	Minimum (mbar)					20	25	17
	Maksimum (mbar)					35	45	25

• 15°C ve 1013,25 mbar'da kuru gaz Propan P.C.S. = 50.37 MJ/Kg * Bütan P.C.S. = 49.47 MJ/Kg Doğal P.C.S. = 37.78 MJ/m³

Model	Gaz böllum		Elektrik böllumü
	Sinf	Nominal güç (kW) (1)	Feszült ség és frekvencia	Güç (W)
TQG 752 W/HA(ICE)	II2H3+	10,40 (756 g/h - G30) (743 g/h - G31)	220-240V~ 50/60Hz	0,6

(1) g / h ile ifade edilen değerler Likit Gaz (Bütan, Propan) kapasitesini gösterir.

TQG 752 W/HA(ICE)

Başlatma ve kullanım

! Her bir düğme üzerinde kumanda ettiği gaz brülörünün konumu belirtilmiştir.

Gaz brülörleri

Seçilmiş olan brülör, ilgili düğme vasıtasıyla aşağıdaki konumlara ayarlanabilir:

Ocaklardan birini yakmak için bir çakmak ya da yakıcı yaklaştırınız, basılı tutarak ilgili düğmeyi maksimum pozisyonuna getirene kadar saatin ters yönünde döndürünüz.

Emniyet aygıtı mevcut olan modellerde, alevin otomatik olarak yanık kalmasını sağlayan aygıt yanıncaya kadar düğmeyi 2-3 saniye basılı tutmanız gerekir. Ateşleme bujisi mevcut olan modellerde, seçilen ocak gözünü yakmak için basılı tutarak ilgili düğmeyi maksimum pozisyonuna getirene kadar saatin ters yönünde döndürünüz. Ocak alev üretmeye başlayıncaya kadar basılı tutmanız gerekir.

! Brülör alevlerinin beklenmedik şekilde sönmesi durumunda kontrol düğmesini kapatınız ve en az 1 dakika bekledikten sonra tekrar yakmayı deneyiniz.

Brülörü kapatmak için, düğmeyi durana kadar saat yönünde döndürmeniz gerekmektedir (“●” sembolüne gelene kadar).

Brülörlerin kullanımı - pratik tavsiyeler

En yüksek performansı elde edebilmek amacıyla aşağıdaki hususları aklınızdan çıkarmayınız:

• Kapların altından alevlerin çıkmasını önlemek amacıyla her brülöre uygun kaplar (tabloya bakınız) kullanınız. Her zaman altı düz ve kapaklı kaplar kullanınız. Kaynama esnasında düğmeyi minimum pozisyona kadar döndürünüz.

Brülör	Ø Kap çapi (cm)
Azaltilmalık Hzılcı (RR)	24 - 26
Yarı Hzılcı (S)	16 - 20
Yardımcı (A)	10 - 14
Mini Wok (MW)	24 - 26

Brülör tipini belirlemek için "Brülör ve memelerin özellikleri" paragrafında mevcut olan şekillere başvurunuz.

• En iyi dayanıklılığı sabit tutmak için pişirme kaplarının desteklerinin doğru bir şekilde yerleştirildiğinden emin olunuz. Her kap ocak kısmının tam merkezine oturtulmalıdır.
• Pişirme kaplarının tutacaklarının, kap desteklerinin zgaralarından birisi ile hizalı olmasına dikkat ediniz.
• Pişirme kaplarının tutacaklarını, pişirme tezgahının önüne taşmayacak şekilde yerleştiriniz.

Tencerelerle ilgili en fazla değişkenlik gösterecek husus, tencerenin kendisiyle ilgili olabilir. (Veya kullanım sırasında nasıl yerleştirildiği ile ilgili olabilir.) Dengesi iyi sağlanmış tencereler, derin tabaklarla, ocağın ortasına yerleştirilmek ve tutma

kısımları izgaraya doğru ayarlanmak suretiyle, elbette ki en sabit kullanıma olanak verecektir.

Önlemler ve tavsiyeler

Cihaz, uluslararası emniyet mevzuatlarına uygun olarak projelendirilmiş ve üretilmiştir. Bu uyarılar güvenlik amaçlı olup dikkatlice okunmalıdır.

Genel emniyet

• Bu cihaz, 3. sınıf ankastre cihazlara dahildir.
• Gazla çalışan cihazlar, düzgün bir çalışma için yeterli hava girişine ihtiyaç duyarlar. Montaj sırasında "Yerleştirme" bölümüne ilişkin paragrafta belirtilmiş olan şartlara uyulduğundan emin olunuz.
• Verilmiş olan talimatlar sadece kitapçıkta ve sicil plakasında sembolü bulunan ülkeler için geçerlidir. Cihaz, meskenlerde kullanılmak üzere tasarlanmış olup profesyonel kullanım amaçlı değildir.
• Yağmur ve fırtınaya maruz kalması son derece tehlikeli olduğundan cihaz, üzeri kapalı bile olsa açık alanlara monte edilemez. Cihaza ayaklarınız çıplakken ya da elleriniz veya ayaklarınız ıslak ya da nemliyken dokunmayınız.
• Cihaz, sadece yetişkin kişiler tarafından ve bu kitapçıkta aktarılan talimatlara göre, yemek pişirmek amacıyla kullanılmalıdır. Her türlü diğer kullanımlar (örneğin: ortam ısıtması) uygunsuz ve bu nedenle tehlikeli bulunur. Üretici firma uygunsuz, hatalı ve mantık dışı kullanımlardan kaynaklanan muhtemel zararlardan sorumlu tutulamaz.
• Diğer beyaz eşyalara ait kabloların fırının sıcak kısımlarına temas etmesini önleyiniz.
• Havalandırma ve ısı dağılım noktalarını tıkamayınız. Cihazın kullanılmadığı zamanlarda düğmelerin daima "●"/"○" konumunda olduğundan emin olunuz.
• Fişi prizden çekerken kablosundan değil fişin kendisinden tutarak çekiniz.
• Fişi elektrik şebekesinden çekmeden, temizlik veya bakım işlemlerine başlamayınız.
• Arıza halinde onarmak amacıyla iç mekanizmaları kurcalamayınız. Teknik servis ile irtibata geçiniz (Teknik servis bölümüne bakınız).
• Kazayla darbeye maruz kalmalarını önlemek için tencere kulplarının daima ocağın içine doğru dönük olduğundan emin olunuz.
• Cam kapağı (mevcut olduğu durumlarda) gaz brülörleri ya da elektrikli levha hâlâ sıcakken kapatmayınız.
• Elektrik levhasını üzerinde tencere olmadan yanık bırakmayınız.
• Yerine oturmayan ya da deforme olmuş tencereleri kullanmayınız. Çocuklar, cihaz ile oynamamalıdır. Cihaz, harici bir otomatik zaman ayarı veya ayrı bir uzaktan kumanda sistemi ile çalıştırılacak şekilde tasarlanmamıştır.

Tüketicilerin Seçimlik Hakları

Tüketicinin Korunması Hakkındaki Kanun'un 11. maddesi çerçevesinde malın ayıplı olduğunun anlaşılması durumunda tüketici, satıcıdan (i) satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme, (ii) satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme, (iii) aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme, (iv) imkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme seçimlik haklarına sahiptir. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi hakları üretici veya ithalatçıya karşı da kullanılabilir.

Ücretsiz onarım hakkının seçilmesi durumunda işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin malın onarımı yapılacak veya yaptırılacaktır.

Ücretsiz onarım hakkının kullanılması halinde malın, garanti süresi içinde tekrar arızalanması, tamiri için gereken azami sürenin aşılması, tamirinin mümkün olmadığının, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir

raporla belirlenmesi durumlarında, malın bedel iadesi, ayıp oranında bedel indirimi veya imkân varsa malın ayıpsız misli ile değiştirilmesi (mevzuattaki istisnalar saklı kalmak kaydıyla) talep edilebilecektir.

Sözleşmeden dönme veya ayıp oranında bedelden indirim hakkının seçildiği durumlarda, satıcı, malın bedelinin tümünü veya bedelden yapılan indirim tutarını derhal tüketiciye iade edecektir.

Malın ayıpsız misli ile değiştirilmesi hakkının seçilmesi durumunda talep kendilerine bildirilmesinden itibaren satıcı veya üretici tarafından azami otuz iş günü içerisinde bu talep yerine getirilecektir.

Kullanım Hataları

Cihazın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.

Tüketici Şikayetleri

Çıkabilecek sorunlar için tüketiciler şikayet ve itirazları konusundaki başvuruları tüketici mahkemelerine ve tüketici hakem heyetlerine yapabilirler.

İmha

• Ambalaj malzemelerinin imha edilmesi: ambalajların geri dönüşümünü sağlayan yerel düzenlemelere uyunuz.
• Elektrik ve elektronik cihazların atıklarını değerlendirme konusunu düzenleyen 2012/19/EU sayılı Avrupa Birliği mevzuatında; beyaz eşyaların kentsel katı atık genel yöntemi ile imha edilmemesi öngörülmüştür. Kullanılmayan cihazlar, madde geri kazanım ve geri dönüşüm oranını en yüksek seviyeye yükseltmek, çevre ve insan sağlığına olası zararları engellemek için ayrı ayrı toplanması gerekir. Tüm ürünlerin üzerinde; ayrıştırılmış atık hükümlerini hatırlatmak amacıyla üzerinde çarpı işareti bulunan çöp sepeti sembolü yer almaktadır.

Kullanılmayan beyaz eşyalar belediye atık toplama servisine teslim edilebilir; bunları belediyenin bu iş için özel olarak belirlediği yerlere ya da konuyla ilgili ulusal düzenlemelerin mevcut olduğu durumlarda, benzer tipte yeni bir ürün aldığınız satıcılara verebilirsiniz.

• Yiyeceklerinizi kapakları iyice oturan kapalı tencerelerde veya tavalarda pişirin ve mümkün olduğunca az su kullanın. Kapak kapatılmadan pişirilmesi durumunda, enerji tüketimi büyük ölçüde artacaktır. Tabanı düz tencere ve tavalar kullanın.
• Eğer pişirilmesi uzun süren bir yiyecek pişiriyorsanız, düdüklü tencere kullanarak pişirme süresini iki kat hızlandırabilir ve enerjinin üçte birini tasarruf edebilirsiniz.

Taşıma ve nakliye sırasında dikkat edilecek konular

Taşıma ve nakliye sırasında ambalajın tamamen kapalı olduğundan emin olunuz.

Taşıma ve nakliye işlemini orijinal ambalajı ile yapınız.

Taşıma esnasında üründe hasar ve arıza oluşmamasına, vurma, çarpma, düşürme vb. dış etkenler nedeniyle ürünün zarar görmemesine dikkat ediniz.

Ambalaja zarar verebilecek nem, su, vb. dış etkenlere karşı koruyunuz.

Servis ve bakım

Elektrik akımının devre dışı bırakılması

Herhangi bir işlem yapmadan önce cihazın elektrik şebekesine bağlantısını kesiniz.

Ocak yüzeyinin temizlenmesi

• Bütün emaye ve cam parçalar, ilk su ve doğal solüsyon ile temizlenmelidir.
• Paslanmaz çelik yüzeyler, uzun süre temas halinde bırakıldığında, kireçli su veya aşındırıcı deterjanlar tarafından kirlenebilir. Dökülen yemekler (su, sos, kahve), kurumadan temizlenmelidir. Ilık su ve yumuşak deterjan kullanarak temizledikten sonra yumuşak bir bez veya süngerle kurutunuz. Yapışmış kirleri, paslanmaz çelik yüzeylere uygun temizlik ürünleriyle çıkarınız.
• Paslanmaz çelik yüzeyi sadece yumuşak bez veya sünger kullanarak siliniz.
• Aşındırıcı veya sert ürünler, klorlu temizlik maddeleri veya bulaşık teli kullanmayınız.
• Buharlı temizleme cihazlarını kullanmayınız.
• Yanıcı maddeler kullanmayınız.
• Sirke, hardal, tuz, şeker veya limon suyu gibi asitli veya alkali maddeleri ocağın üstünde bırakmayınız.

Ocak parçalarının temizlenmesi

• Izgaralar, brülör kapaklar ve brülörler temizlenmek üzere çıkarılabilir.
• Bu parçaları ılık su ve aşındırıcı olmayan bir deterjan kullanarak elle dikkatlice temizleyiniz; yemek kalıntılarını bırakmadığınızdan ve brülör deliklerinin tıkanmadığını kontrol ettiğinizden emin olunuz. Durulayınız ve dikkatlice kurutunuz.
• Brülörleri ve brülör kapaklarını dikkatlice yerlerine takınız.
• Brülör parçaları, alüminyum yüzeylerinin parlaklığını yitirmemesi için bulaşık makinesinde yıkanmamalıdır.
• Izgaraları takarken, tava destek alanının brülör ile hizalandığından emin olunuz.
• Elektrikli ateşleme bujileri ve güvenlik aygıtı olan modeller, düzenli çalışma için buji uçlarının iyice temizlenmesini gerektirirler. Bu maddeleri düzenli olarak kontrol ediniz ve gerekirse, nemli bir bezle temizleyiniz. Yapışmış yemek atıkları bir kürdan veya iğne ile temizlenmelidir.

! Elektrikli ateşleme devresinin hasar görmesini önlemek için, brülörler takılı değilken ocağı kullanmayınız.

Gaz vanalarının bakımı

Zamanla bir vananın kilitlenmesi ya da zor döndürülmesi durumu ortaya çıkabilir; böyle bir durumda değiştirilmesi gerekecektir.

Bu işlem üretici firma tarafından yetkilendirilmiş bir teknisyen tarafından yapılmalıdır.

Arızalar ve çözümler

Ocak bazen çalışmayabilir ya da çalışması düzgün olmayabilir. Teknik Destek Servisine başvurmadan önce neler yapabileceğimize bir bakalım. Öncelikle gaz ve elektrik besleme şebekelerinde kesinti olmadığından emin olunuz ve özellikle ocak üzerinde yer alan gaz vanalarının açık olduğunu kontrol ediniz.

Brülör yanmıyor veya alev düzenli değil.

Aşağıdaki durumları kontrol ediniz:

Brülörün gaz çıkış delikleri tıkanmış. Brülörü oluşturan tüm hareketli parçalar doğru şekilde monte edilmiş. Ocağın yakınında hava akımı olabilir.

Alev emniyet aygıtına sahip olan versiyonlarda yanık kalmıyor.

Aşağıdaki durumları kontrol ediniz:

Düğmeye tamamen basılmamış olabilir. - Emniyet donanımının devreye girmesi için düğme yeterince basılı tutulmamış olabilir. Brülörün emniyet donanımının karşısına gelen gaz çıkış delikleri tıkanmış.

Brülör minimum konumunda yanık kalmıyor.

Aşağıdaki durumları kontrol ediniz:

Gaz çıkış delikleri tıkanmış. Ocağın yakınında hava akımı olabilir. - Minimum ayarı doğru yapılmamış.

Kaplar tamamen oturmuyor.

Aşağıdaki durumları kontrol ediniz:

Kabın zemini dümdüz. - Kap, brülörün ya da elektrikli plakanın tam ortasına oturtulmuş. Izgaraların yerleri değişmiş.

DİKKAT

TR

Düzlemin kurulumu için, kullanım kılavuzuna bakınız.

Tava, raf veya diğer mutfak gereçleri ile yanlışlıkla çarpmalardan kaçınınız.

Tavaları veya saplı tencereleri iki veya daha fazla brülör üzerinde kullanmayınız.

Boş ızgaraları 5 dakikadan fazla yanık ocak üzerinde bırakmayınız.

İthalatçı Firma:

Indesit Company Beyaz Eşya Pazarlama A.Ş.

Balmumcu Cad. Karahasan Sok.

No: 11, 34349 - Balmumcu Beşiktaş - İstanbul

Tel: [phone]

Faks: (0212) 212 95 59

Üretici Firma:

Indesit Company Spa

Viale Aristide Merloni, 47

60044 Fabriano İtalya

Tel: [phone]

TR
