Tipo de produto	Placa de cozimento a gás embutível
Modelo	TQG 752 W/HA
Marca	HOTPOINT
Tipo de queimadores	Rápido Reduzido (RR), Semi Rápido (S), Auxiliar (A), Mini Wok (MW)
Potência nominal dos queimadores (kW)	RR: 2,60 ; S: 1,65 ; A: 1,00 ; MW: 3,50 (G20)
Alimentação de gás	Gás natural G20/G25 ou GLP (butano/propano) conforme ajuste
Conexão elétrica	Monofásico 220-240V ~ 50/60 Hz, requer aterramento
Dimensões de embutir (L x P em mm)	560 x 480 (corte padrão, não especificado exatamente)
Peso	Aproximadamente 12 kg (estimativa)
Sistema de ignição	Ignição integrada por vela (em alguns modelos)
Dispositivo de segurança	Termopar de segurança antiextinção
Material da superfície	Aço inoxidável e esmalte (partes esmaltadas)
Grelhas de suporte	Grelhas de aço removíveis
Limpeza	Água quente e detergente neutro; evitar produtos abrasivos ou vapor
Manutenção dos queimadores	Desmontáveis para limpeza; não colocar as tampas na máquina de lavar louça
Adaptação aos tipos de gás	Possível troca de injetores (fornecidos como acessório)
Ajuste do mínimo	Parafuso de ajuste na haste da torneira (para gás natural)
Distâncias de segurança	Pelo menos 200 mm dos móveis laterais; coifa a 650 mm mínimo
Classe de instalação	Classe 3 (embutível)
Peças de reposição disponíveis	Injetores, queimadores, grelhas, manípulos, velas de ignição, juntas

Perguntas frequentes - TQG 752 W/HA HOTPOINT

Como acender um queimador?

Aproxime uma chama ou use o acendedor a gás integrado. Pressione completamente o manípulo correspondente e gire-o no sentido anti-horário até a posição máxima. Mantenha pressionado por 2-3 segundos para ativar o dispositivo de segurança.

O que fazer se o queimador não acender?

Verifique se o gás está aberto, se os orifícios do queimador não estão entupidos e se as peças estão bem montadas. Certifique-se de que não há corrente de ar. Se a ignição integrada não funcionar, limpe a vela de ignição.

Como limpar os queimadores?

Desmonte as grelhas, tampas e queimadores. Lave-os à mão com água quente e um detergente não abrasivo. Não use máquina de lavar louça para as tampas de alumínio. Verifique se os orifícios não estão obstruídos.

Posso usar panelas de qualquer diâmetro?

Não, cada queimador é projetado para um diâmetro específico: RR: 24-26 cm, S: 16-20 cm, A: 10-14 cm, MW: 24-26 cm. Use fundos planos para estabilidade ideal.

Como adaptar minha placa de cozimento ao gás butano/propano?

Substitua os injetores pelos fornecidos para o novo gás. Consulte a tabela 1 do manual para escolher o injetor correto. Em seguida, ajuste o mínimo girando o parafuso de ajuste. Altere também a etiqueta de gás.

O que fazer se a chama apagar na posição mínima?

Verifique se os orifícios não estão entupidos, se não há corrente de ar e se o ajuste do mínimo está correto. Para gás liquefeito, aperte totalmente o parafuso de ajuste.

Qual distância respeitar entre a placa e uma coifa?

A coifa deve ser instalada a pelo menos 650 mm da superfície de cozimento. Siga as instruções do manual de instalação da coifa.

Como fazer a manutenção das torneiras de gás?

Se uma torneira estiver difícil de girar, mande substituí-la por um técnico credenciado. Não tente repará-la você mesmo.

Posso usar um limpador a vapor?

Não, nunca use limpador a vapor ou de alta pressão. Use um pano macio com água quente e detergente neutro.

O que fazer em caso de extinção acidental da chama?

Gire imediatamente o manípulo para a posição desligado e aguarde pelo menos um minuto antes de tentar reacender. O dispositivo de segurança corta o gás.

MANUAL DE UTILIZADOR TQG 752 W/HA HOTPOINT

Instruções para a utilização

PLANO

Índice

Instruções para a utilização, 1

Advertências, 5

Assistência, 9

Descrição do aparelho, 11

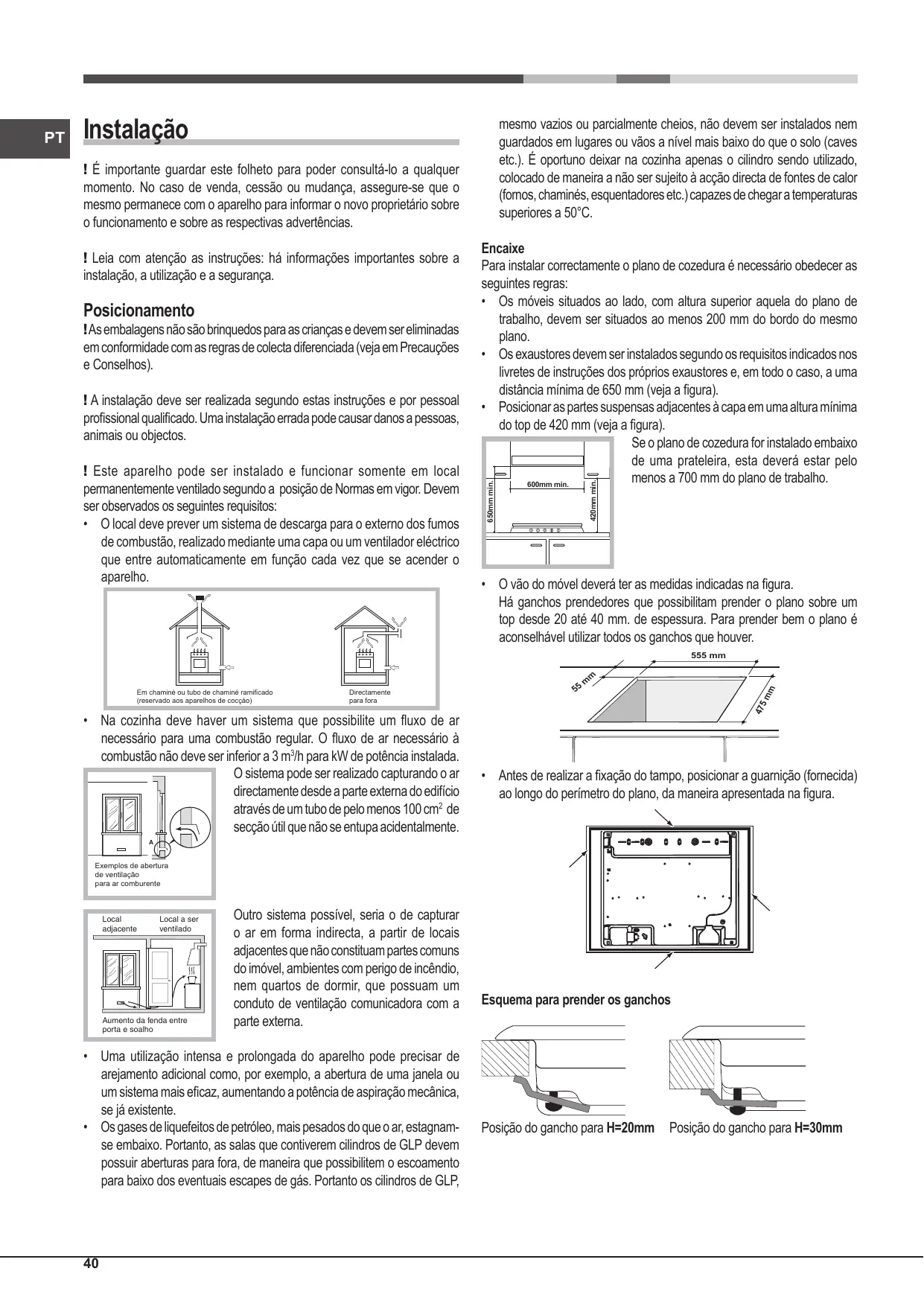

Instalação, 40

Início e utilização, 44

Precauções e conselhos, 44

Manutenção e cuidados, 45

Anomalias e soluções, 45

BE

Deutsch

Bedienungsanleitung

ATENÇÃO: Este aparelho e as suas partes acessíveis aquecem muito durante a utilização. É preciso ter atenção e evitar tocar nos elementos que aquecem. Manter afastadas as crianças com menos de 8 anos, caso não estejam a ser vigiadas. O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso sejam adequadamente vigiadas ou caso tenham recebido instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilância.

ATENÇÃO: Deixar um fogão com gordura e óleo sem vigilância pode ser perigoso e provocar um incêndio. NUNCA tente apagar as chamas com água. É necessário desligar o aparelho e cobrir as chamas com uma tampa ou com uma manta ignífuga.

ATENÇÃO: Risco de incêndio: não deixe objectos sobre as superfícies de cozedura.

Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho.

Elimine os líquidos presentes na tampa antes de abri-la. Não feche a tampa de vidro (se presente) se os queimadores ou a chapa elétrica não estiverem quentes.

O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.

ATENÇÃO: O uso de proteções do plano inadequadas pode causar incidentes.

ATENÇÃO: Em caso de danos do plano em vidro: - Desligue imediatamente todos os queimadores e eventuais elementos de aquecimento eléctricos e desligue o aparelho da rede eléctrica. - Não toque na superfície do aparelho.

o tipo de avaria - o modelo da placa (Mod.) o número de série (S/N)

Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem.

Descrição do aparelho

Vista de conjunto

1. Grades de suporte para RECIPIENTES DE COZEDURA
2. QUEIMADORES A GÁS
3. Seletores de comando dos QUEIMADORES A GÁS
4. Vela para acender os QUEIMADORES A GÁS
5. DISPOSITIVO DE SEGURANÇA
6. Os QUEIMADORES são de diferentes tamanhos e potências. Escolha o mais adequado ao diâmetro do recipiente a ser utilizado.
7. Seletores de comando dos QUEIMADORES A GÁS para a regulação da chama.
8. Vela para acender os QUEIMADORES A GÁS permite o acendimento automático do queimador escolhido.
9. DISPOSITIVO DE SEGURANÇA: no caso em que a chama se apague acidentalmente, interrompe a saída do gás.

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.

! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento

! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de coleta diferenciada (veja em Precauções e Conselhos).

! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objetos.

! Este aparelho pode ser instalado e funcionar somente em local permanentemente ventilado segundo a posição das Normas em vigor. Devem ser observados os seguintes requisitos: - O local deve prever um sistema de descarga para o externo dos fumos de combustão, realizado mediante uma capa ou um ventilador elétrico que entre automaticamente em função cada vez que se acender o aparelho.

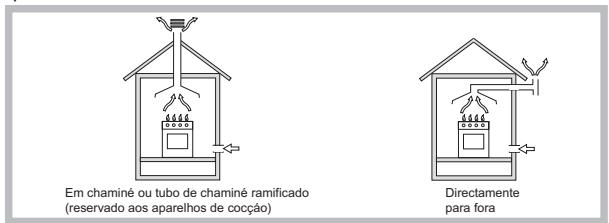

• Na cozinha deve haver um sistema que possibilite um fluxo de ar necessário para uma combustão regular. O fluxo de ar necessário à combustão não deve ser inferior a 3m³ /h para kW de potência instalada.

O sistema pode ser realizado capturando o ar diretamente desde a parte externa do edifício através de um tubo de pelo menos 100 cm² de secção útil que não se entupa acidentalmente.

Outro sistema possível seria o de capturar o ar em forma indireta, a partir de locais adjacentes que não constituem partes comuns do imóvel, ambiente com perigo de incêndio, nem quartos de dormir, que possuem um conduto de ventilação comunicando com a parte externa.

• Uma utilização intensa e prolongada do aparelho pode precisar de arejamento adicional como, por exemplo, a abertura de uma janela ou um sistema mais eficaz, aumentando a potência de aspiração mecânica, se já existente.
• Os gases liquefeitos de petróleo, mais pesados do que o ar, estagnam-se embaixo. Portanto, as salas que contiverem cilindros de GLP devem possuir aberturas para fora, de maneira que possibilitem o escoamento para baixo dos eventuais escapes de gás. Portanto os cilindros de GLP,

mesmo vazios ou parcialmente cheios, não devem ser instalados nem guardados em lugares ou vãos a nível mais baixo do que o solo (caves etc.). É oportuno deixar na cozinha apenas o cilindro efetivamente utilizado, colocado de maneira a não ser sujeito à ação direta de fontes de calor (fornos, chaminés, esquentadores etc.) capazes de chegar a temperaturas superiores a 50°C

Encaixe

Para instalar corretamente o plano de cozedura é necessário obedecer as seguintes regras:

• Os móveis situados ao lado, com altura superior àquela do plano de trabalho, devem ser situados ao menos 200 mm do bordo do mesmo plano.
• Os exaustores devem ser instalados segundo os requisitos indicados nos livretes de instruções dos próprios exaustores e, em todo o caso, a uma distância mínima de 650 mm (veja a figura).
• Posicionar as partes suspensas adjacentes à capa em uma altura mínima do topo de 420 mm (veja a figura).

Se o plano de cozedura for instalado embaixo de uma prateleira, esta deverá estar pelo menos a 700 mm do plano de trabalho.

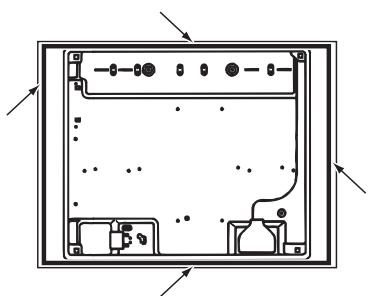

• Antes de realizar a fixação do tampo, posicionar a guarnição (fornecida) ao longo do perímetro do plano, da maneira apresentada na figura.

Esquema para prender os ganchos

! Utilize os ganchos fornecidos dentro da "embalagem dos acessórios".

• Se o plano de cozedura não for instalado sobre um forno de encaixar, é necessário inserir um painel de madeira como isolamento. O mesmo deverá ser posicionado a uma distância mínima de 20 mm da parte inferior do plano.

Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre as ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as figuras).

! É possível instalar o plano somente sobre fornos de encaixe equipados com ventilação de arrefecimento.

Ligação elétrica

Os planos equipados com cabo de alimentação são predispostos para o funcionamento com uma corrente alternada na tensão e a frequência de alimentação indicada na placa de identificação (situada na parte inferior do plano). A ligação à terra do cabo distingue-se pelas cores amarelo - verde. No caso de instalação acima de um forno de encaixar, a ligação elétrica do plano e a do forno precisam ser realizadas separadamente, tanto por razões de segurança elétrica, quanto para facilitar uma eventual remoção do forno.

Ligação do cabo de fornecimento à rede elétrica

Monte no cabo uma ficha em conformidade com as normas para a entrega indicada na placa de identificação.

No caso de uma ligação direta à rede, é necessário interpolar, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. Na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente.

! O técnico instalador é responsável pela realização correta da ligação elétrica e pela obediência das regras de segurança.

Antes de efetuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e esteja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar a potência máxima do aparelho, indicada na placa de identificação;
• a tensão de alimentação esteja entre os valores da placa de identificação;
• a tomada esteja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao cabo elétrico e à tomada da corrente deve ser fácil. ! O cabo não deve ser dobrado nem comprimido. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica). ! A Empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Ligação do gás

A ligação do aparelho à tubagem ou à botija do gás deverá efetuar-se conforme prescrito pelas Normas Nacionais em vigor, somente após ter controlado que o mesmo esteja regulado para o tipo de gás com o qual está alimentado. Em caso contrário, efetuar as operações indicadas no parágrafo "Adaptação a diferentes tipos de gás".

Em caso de alimentação com gás líquido de botija, utilizar reguladores de pressão em conformidade com as Normas Nacionais em vigor.

! Para garantir um funcionamento seguro, uma utilização de energia apropriada e maior duração do aparelho, assegurar-se que a pressão de alimentação respeite os valores indicados na tabela 1 "Características dos queimadores e dos bicos".

Atenção! Antes da ligação, remova a tampa para o transporte do furo de engate do tubo do gás do plano de cozedura.

Ligação com tubo rígido (cobre ou aço)

A ligação do sistema de gás deve ser realizada de maneira a não provocar solicitações de nenhum gênero ao aparelho.

Na rampa de alimentação do aparelho há uma junta em "L" dirigível, cuja retenção é assegurada por uma guarnição. Se for preciso girar a união, será absolutamente necessário trocar a guarnição de vedação (fornecida com o aparelho). A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica.

Ligação com tubo flexível de aço inoxidável de parede contínua com engates de rosca

A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica. A instalação destes tubos deve ser efetuada de maneira que o seu comprimento, em condições de maior extensão, não seja maior de 2.000 mm. Quando a ligação estiver terminada, assegure-se de que o tubo metálico flexível não entre em contacto com as partes móveis ou fique amassado.

Utilize exclusivamente tubos em conformidade com os regulamentos e guarnições de retenção em conformidade com os regulamentos nacionais em vigor.

Controle da vedação

Ao terminar a instalação, controle a vedação de todas as juntas utilizando uma solução de sabão e nunca uma chama.

Adaptação aos diferentes tipos de gás

Para adaptar o plano de cozedura a um tipo de gás diferente ao para o qual estiver preparado (indicado na etiqueta presa na parte inferior do plano ou na embalagem), é necessário trocar os bicos dos queimadores mediante as seguintes operações:

1. Tire as grades do plano e solte os queimadores do lugar.
2. Desparafuse os bicos utilizando uma chave de tubo de 7 mm, e substitua-os por aqueles apropriados para o novo tipo de gás (ver tabela 1 "Característica dos queimadores e dos bicos").

No caso do queimador Mini WOK, para desparafusar o bico empregue uma chave aberta de 7 mm (veja a figura).

1. Monte outra vez as partes, realizando estas operações na ordem contrária.
2. No final da operação, troque a velha etiqueta de calibragem por outra que corresponda ao novo tipo de gás utilizado, que se encontra nos centros de assistência técnica.
3. REGULAÇÃO do ar primário dos queimadores. Os queimadores não necessitam de qualquer regulação de ar primário.
4. REGULAÇÃO dos mínimos
5. Coloque a torneira na posição de mínimo;
6. Retire o seletor e ajuste o parafuso de regulação situado no interior ou ao lado da haste da torneira até obter uma pequena chama regular.
7. Verifique se ao girar rapidamente o botão da posição de maior até a de menor, os queimadores não se apagam.
8. Nos aparelhos equipados com dispositivo de segurança (termopar), em caso de não funcionamento do dispositivo com os queimadores no mínimo, aumente a capacidade dos próprios queimadores no parafuso de regulação.

1. Depois de realizar a regulação, restabeleça os lacres situados nos 'by-pass' com cera lacre ou materiais adequados. ! No caso dos gases líquidos, o parafuso de regulação deve ser atarraxado até o fundo. ! Ao terminar a operação, substitua a velha etiqueta de calibragem com a que corresponde ao novo gás utilizado, que se acha nos nossos Centros de Assistência Técnica. ! Se a pressão do gás utilizado for diferente (ou variável) daquela prevista, é necessário instalar na tubagem de entrada um regulador de pressão (conforme as Normas Nacionais em vigor).

PLACA DAS CHARACTERISTICAS
Ligações eletricas	ver quadro das caracteristicas
CE	Este aparecido é em conformidade com as segunites Direitas da Comunidade Europeia: - 2006/95/CE de 12/12/06 (Baixa Tensão) e posteriores modificações - 2004/108/CE de 15/12/04 (Compatibility Electromagnética) e posteriores modificações - 93/68/CEE de 22/07/93 e posteriores modificações. - 2009/142/CE de 30/11/09 (Gás) e posteriores modificações - 2012/19/UE e posteriores modificações.
CONCEPÇÃO ECOLOGICA	Regulamento UE no. 66/2014 integrado a Direiva 2009/125/CE. Regulamento EN 30-2-1

Características dos queimadores e bicos

PT

Tabla 1				Gás Liquefeito				Gás Natural
Bruciatore	Diámetro (mm)	Potência tírmica kW (p.c.s.*) Nomin.	Ridot.	By-pass 1/100 (mm)	Bico 1/100 (mm)	Capacidade* g/h		Bico 1/100 (mm)	Capacidade* l/h
						***	**
Rápido Reduzido (RR)	100	2.60	0.70	39	80	189	186	110(Y)	248
Semi Rápido (S)	75	1.65	0.40	28	64	120	118	96(Z)	157
Auxiliar (A)	55	1.00	0.40	28	50	73	71	79(6)	95
Mini WOK (MW)	110	3.50	1.30	61	91	254	250	138	333
Pressões de alimentação	Nominal (mbar) Minima (mbar) Mª (mbar)					28-30	37	20
						20	25	17
						35	45	25

• A 15°C e 1013,25 mbars - gás seco. Propano P.C.S. = 50,37 MJ/Kg. * Butano P.C.S. = 49,47 MJ/Kg.

Natural P.C.S. = 37,78 MJ/m³

TQG 752 W/HA(ICE)

Início e utilização

! Em cada selector está indicada a posição do queimador de gás correspondente.

Queimadores a gás

O queimador escolhido pode ser regulado mediante o respectivo botão da mesma maneira:

Apagado

Máximo

Mínimo

Para acender o queimador aproxime do mesmo a chama de um isqueiro, fósforo ou acendedor automático, pressione e faça girar o selector escolhido no sentido anti-horário até a posição de maior potência.

Nos modelos dotados de dispositivo de segurança, é necessário manter cerca de 2-3 segundos pressionado o selector até aquecer-se o dispositivo que mantém automaticamente acesa a chama.

Alguns modelos são dotados de acendedor integrado internamente ao botão, neste caso contenha o dispositivo para acender e não o botão.

Para acender o queimador escolhido, pressione até o fundo e gire o respectivo manípulo no sentido anti-horário até a posição de máxima potência e mantenha-o pressionado até que se acenda.

! Se apagar-se acidentalmente a chama do queimador, feche o botão de comando e tente acender novamente somente após um minuto no mínimo.

Para apagar o queimador é necessário rodar o selector (correspondente ao símbolo “●”) na direção horária até que se apague.

Conselhos práticos para utilização dos queimadores

Para obter a maior performance é bom lembrar-se do seguinte:

• Utilize recipientes adequados para cada um dos queimadores (veja a tabela) com o objectivo de fazer com que as chamas ultrapassem o fundo dos recipientes. Utilize sempre recipientes de fundo chato e com tampa.
• No momento em que começar a ferver, rode o botão para a posição de mínimo.

Queimador	Ø Diàmetro Recipientes (cm)
Rápido Reduzido (RR)	24 - 26
Semi Rápido (S)	16 - 20
Auxiliar (A)	10 - 14
Mini WOK (MW)	24 - 26

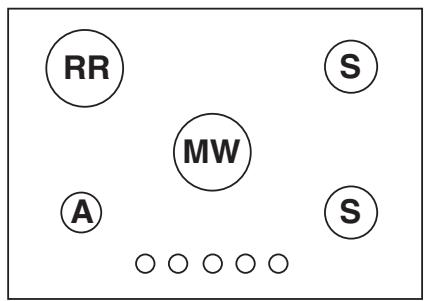

Para identificar o tipo de queimador, consultar os desenhos apresentados no parágrafo "Características dos queimadores e dos bicos".

• Para a maior estabilidade, verifique se os suportes dos recipientes de cozedura estão posicionados corretamente e se cada recipiente está centrado no queimador.
• Verifique se as pegas dos recipientes de cozedura estão alinhadas com uma das barras de apoio do suporte dos recipientes.
• Posicione as pegas dos recipientes de cozedura de modo que não se

dienteiro do plano de cozedura.

O aspecto mais variável em termos de estabilidade das panelas depende na maior das vezes da própria panela (ou do seu posicionamento durante o uso).

Panelas bem equilibradas, com fundo plano, centradas no queimador e com as pegas alinhadas com uma das linhas da grelha oferecem obviamente a maior estabilidade.

Precauções e conselhos

! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho refere-se a um aparelho de encaixe de classe 3
• Para os aparelhos a gás, funcionalmente é necessário uma troca de ar regular do ambiente. Assegurar-se que sejam respeitados os requisitos do parágrafo "Posicionamento" no momento da instalação.
• As instruções são válidas somente para os países de destino para os quais os símbolos constam no livrete e na placa de identificação do aparelho.
• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo em um local protegido, porque é muito perigoso deixá-lo exposto à chuva e a temporais.
• Não toque no aparelho se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou úmidos.
• O aparelho deve ser utilizado para cozinhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrete. Qualquer outro uso (como, por exemplo, aquecedor de ambientes) deve ser considerado impróprio e, portanto, perigoso. O fabricante não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados e irracionais.
• Evite que o cabo de alimentação de outros eletrodomésticos encoste-se em partes quentes do forno.
• Não tape as aberturas de ventilação e de eliminação de calor.
• Assegure-se sempre de que os seletores estejam na posição "●"/"○" quando não estiver a utilizar o aparelho.
• Não puxe pelo cabo para desligar a ficha da tomada elétrica, pegue pela ficha.
• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede elétrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência Técnica).
• Certifique-se de que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais.
• Não coloque a tampa de vidro (se presente) sobre os queimadores ou a chapa elétrica se já estiverem quentes.
• Não deixe acesa a chapa elétrica sem panelas.
• Não utilize panelas instáveis ou deformadas.
• Não é previsto que este aparelho seja utilizado por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que sejam vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.
• Não permita que as crianças brinquem com o aparelho.
• O aparelho não se destina a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância.

Eliminação

• Eliminação do material de embalagem: obedeça às regras locais, de maneira que as embalagens possam ser reutilizadas.
• A Diretiva Europeia 2012/19/UE referente à gestão de resíduos de aparelhos elétricos e eletrónicos (RAEE) prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.

Economia e respeito do meio ambiente

• Cozinhe os seus alimentos em panelas ou caçarolas fechadas com tampas bem ajustadas e use o mínimo de água possível. Cozinhar com a tampa aberta aumenta fortemente o consumo de energia.
• Use exclusivamente panelas e caçarolas planas.
• Se estiver a cozinhar algo que demora muito tempo, é melhor usar uma panela de pressão, que é ao mesmo tempo mais rápida e poupa energia.

Manutenção e cuidados

Antes de realizar qualquer operação, desligue o aparelho da alimentação elétrica.

Limpar a superfície da placa

• Todas as partes esmaltadas e de vidro devem ser limpas com água quente e uma solução neutra.
• As superfícies em aço inoxidável podem ficar manchadas por água calcária ou detergentes agressivos, se ficarem em contacto com eles durante muito tempo. Qualquer alimento derramado (água, molho, café, etc.) deve ser limpo antes que seque.
• Limpe com água quente e detergente neutro e, de seguida, seque com um pano macio ou camurça. Retire a sujidade acumulada com produtos de limpeza específicos para superfícies de aço inoxidável.
• Limpe o aço inoxidável apenas com um pano macio ou com uma esponja.
• Não utilize produtos abrasivos ou corrosivos, produtos de limpeza à base de cloro, ou esfregões de louça.
• Não utilize aparelhos de limpeza a vapor.
• Não utilize produtos inflamáveis.
• Não deixe substâncias ácidas ou alcalinas, tais como vinagre, mostarda, sal, açúcar ou sumo de limão, sobre a placa do fogão.

• Limpe as partes esmaltadas e de vidro apenas com um pano macio ou com uma esponja.
• Grelhas, tampas dos queimadores e queimadores podem ser retirados para limpeza.
• Limpe-os manualmente com água quente e detergente não abrasivo, removendo quaisquer resíduos de alimentos e verificando se nenhum dos orifícios do queimador está entupido.
• Enxague e seque.
• Torne a colocar os queimadores e as tampas corretamente nos respetivos locais.
• Quando tornar a colocar as grelhas, certifique-se de que a área onde assentam as panelas está alinhada com o queimador.
• Os modelos equipados com isqueiro elétrico e dispositivo de segurança exigem uma limpeza mais aprofundada da extremidade do acendedor para garantir uma operação correta. Verifique estas partes frequentemente e, se necessário, limpe-as com um pano úmido. Quaisquer restos de alimentos devem ser retirados com um palito ou uma agulha.

Para danificar o isqueiro elétrico, não o utilize quando os queimadores não estiverem instalados.

Manutenção das torneiras do gás

Com o tempo pode ocorrer o caso de uma torneira que se bloqueie ou apareça dificuldades na rotação, portanto será necessário substituir a torneira mesma.

Esta operação deve ser efectuada por um técnico autorizado pelo fabricante.

Anomalias e soluções

Pode acontecer do plano não funcionar ou não funcionar bem. Antes de chamar a assistência técnica, vejamos o que é possível fazer. Antes de mais nada, verifique que não haja erros nas redes de alimentação de gás e electricidade, especialmente se as torneiras do gás antes do plano estão abertas.

O queimador não se acende ou a chama não é uniforme.

Verifique se:

• Não estão entupidos os furos de saída do gás do queimador.
• Não estão montados corretamente todos os componentes que compõem o queimador.
• Há correntes de ar nas proximidades do plano.

A chama não permanece acesa nas versões com segurança.

Verifique se:

• O botão não foi premido até ao fim.
• Não foi mantido premido até ao fundo durante um tempo suficiente para activar o dispositivo de segurança.
• Não entupidos os furos de saída do gás em correspondência ao dispositivo de segurança.

O queimador em posição de mínimo não permanece aceso.

Foi controlado se:

• Não entupidos os furos de saída do gás.
• Há correntes de ar nas proximidades do plano. A regulação do mínimo não está correta.

Os recipientes são instáveis.

Foi controlado se:

• O fundo do recipiente é perfeitamente plano.
• O recipiente está no centro do queimador ou no da chapa elétrica.
• As grades foram invertidas.

ATENÇÃO

Para a instalação do plano, consultar o manual.

Evitar batidas acidentais com panelas, grades ou outros utensílios da cozinha.

Não usar panelas ou recipientes a cavalo entre dois ou mais queimadores.

Não deixar frigideiras vazias sobre o fogão aceso por mais de 5 minutos.

Instalação
