Producttype	Rookmachine (effectmachine)
Merk	BeamZ
Model	Apollo
Afmetingen (ca.)	300 x 200 x 200 mm
Gewicht (ca.)	3 kg
Voeding	230 V ~ 50 Hz
Vermogen	1000 W
Reservoirinhoud	1 L
Opwarmtijd	3 minuten
Rookdebiet	500 m³/min (ca.)
Belangrijkste functies	Handmatige bediening, draadloze afstandsbediening, DMX512-modus (optioneel)
Onderhoud en reiniging	Reinig het reservoir en het systeem na 40 uur gebruik
Veiligheid	Thermische zekering, veiligheidsvergrendeling, automatische uitschakeling bij oververhitting
Reserveonderdelen en repareerbaarheid	Beschikbaar op aanvraag bij de klantenservice van BeamZ
Algemene informatie	Professionele effectmachine voor podium, discotheek en evenementen

Veelgestelde vragen - Apollo BeamZ

Hoe start ik de Apollo rookmachine?

Sluit het apparaat aan op een 230V-stopcontact, vul het reservoir met rookvloeistof, wacht 3 minuten tot het opwarmen (vaste indicator), druk dan op de handmatige ontgrendelknop of gebruik de afstandsbediening.

Welk type vloeistof moet ik gebruiken?

Gebruik uitsluitend rookvloeistof op waterbasis van het merk BeamZ of gelijkwaardige kwaliteit. Gebruik nooit olie, plat water of additieven.

De machine produceert geen rook, wat moet ik doen?

Controleer of het reservoir gevuld is, of de opwarmtijd verstreken is (led continu brandt), en of de zekering niet is gesprongen. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Kan ik een langer stroomkabel gebruiken?

Ja, maar gebruik een kabel met de juiste doorsnede (minimaal 1,5 mm²) en overschrijd 10 meter niet om spanningsverlies te voorkomen.

Hoe reinig ik de machine na gebruik?

Leeg het resterende reservoir, laat de machine 2 minuten met gedestilleerd water draaien om het circuit te spoelen, en laat het daarna aan de lucht drogen.

De machine geeft een brandlucht af, is dat normaal?

Een lichte geur kan optreden bij de eerste keren dat u het apparaat gebruikt. Als de geur aanhoudt of sterk wordt, stop dan onmiddellijk en controleer op lekkage of oververhitting.

Wat is de opwarmtijd van de Apollo?

De opwarmtijd is ongeveer 3 minuten. De LED-indicator knippert tijdens het opwarmen en wordt vast zodra het klaar is.

De afstandsbediening werkt niet, wat moet ik controleren?

Zorg ervoor dat de batterijen correct zijn geplaatst en niet leeg zijn. Controleer ook of de infraroodontvanger niet geblokkeerd is.

Kan ik de machine buitenshuis gebruiken?

Ja, maar bescherm het tegen regen en vocht. Gebruik bij voorkeur een beschermde stroombron en vermijd temperaturen onder 5°C.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen (reservoir, zekering, pomp) zijn verkrijgbaar bij uw erkende BeamZ-dealer of online op de officiële website.

GEBRUIKSAANWIJZING Apollo BeamZ

Hartelijk dank voor de aanschaf van deze Laser.

Deze handleiding bevat belangrijke laser veiligheids informatie. Lees deze handleiding eerst door alvorens de laser te gebruiken om oogletsel te voorkomen en om de wet niet te overtreden. Bewaar deze handleiding als naslagwerk.

WAARSCHUWING

Lasers kunnen zeer gevaarlijk zijn en daarom moeten alle veiligheidsvoorschriften in acht worden genomen. Als lasers onjuist worden gebruikt kan oogletsel en zelfs blindheid optreden. Lees daarom alle veiligheids voorschriften en opmerkingen goed door in deze handleiding.

Attentie! Geeft een vaardigheid weer of andere belangrijke informatie voor speciale situaties.

Belangrijk! Geeft belangrijke informatie weer i.v.m. persoonsbescherming m.b.t een laserongeluk of letsel.

Voorzichtig! Gebod om, beschadiging te voorkomen of, letsel i.v.m. onjuiste bediening te voorkomen

Recycle Milieubescherming, recycle verpakkingsmateriaal daar waar mogelijk.

In huis De laser mag alleen binnenshuis gebruikt worden, (IP20). Alleen in droge- en nooit in vochtige ruimten gebruiken, mijd extreme hittebronnen en stof. Laat de laser nooit in contact komen met water of andere (chemische) vloeistoffen, reinigingsmiddelen enz.

WEEE Gooi een defecte laser nooit bij het huisafval, maar lever deze in bij een inzamelingsplaats of een gemeentelijk depot. Een groot deel kan gerecycled worden.

Afstand De laser moet in een goedgeventileerde ruimte gebruikt worden, en minstens 50cm van andere apparatuur of oppervlakken verwijderd zijn. Controleer altijd of ventilatiegaten open, en niet geblokkeerd zijn.

LASER VEILIGHEIDSVOORSCHRIFTEN

Het is mogelijk letsel op te lopen bij gebruik van de laser. Lees deze instructies goed door. Het geeft informatie over de installatie, veilig gebruik en service!

- Vermijd direct oogcontact met, en stel uw lichaam nooit bloot aan de laserstraal. KIJK NOOIT IN DE LASERSTRAAL!

- De laserstraal kan oogletsel of blindheid veroorzaken.

- Het is verboden en gevaarlijk de laserstraal in het publiek te schijnen, of daar te schijnen waar reflecties het publiek bereiken.

- Het is verboden de laserstraal op vliegtuigen te richten.

- In de laserunit bevinden zich voor u geen onderdelen die door u gebruikt kunnen worden. Open daarom nooit de behuizing en probeer de unit nooit te repareren. Laat dit over aan gekwalificeerde vakmensen of stuur de unit naar uw dealer.

- Het afstellen of gebruik anders dan omschreven in deze handleiding kan leiden tot een gevaarlijke blootstelling aan ongewenste straling.

BLOOTSTELLING AAN ONDERDELEN

Deze unit bevat laseronderdelen met een hoog vermogen, onder spanning staande delen en delen die straling afgeven. OPEN daarom NOOIT de behuizing, DIT KAN LEVENSGEVAARLIJK ZIJN. Het kan ook blindheid, huidverbranding en brand veroorzaken.

LASER VEILIGHEID EN BEDIENING

STOP EN LEES ALLE LASER INFORMATIE

Laserlicht is anders dan ander licht wat u gewoon bent. Laserlicht kan n.l. (oog)letsel veroorzaken.

Laserlicht is duizenden keren geconcentreerder dan normaal licht. Deze lichtconcentratie kan het netvlies verbranden. Zelfs als de warmte van een laserstraal niet gevoeld kan worden, kan het oogletsel of blindheid veroorzaken. Zelfs een kleine concentratie en een straal die ver verwijderd is kan gevaarlijk zijn. Oogletsel ontstaat sneller dan u met de ogen kunt knipperen. Het is onjuist te veronderstellen dat één straal uit een bundel van honderden door de laser gemaakte bundels, geen letsel kan veroorzaken. Het is ook onjuist te veronderstellen dat het veilig is in een bewegende straal te kijken. In de wet staat dat het verboden is, bij gebruik van een Klasse 3B laser, de laserstraal op individuen te richten en/of daaronder zoals op dansvloeren enz..

• Plaats laserunits zodanig dat laserstralen tenminste 3 meter boven de vloer bewegen. Zie "Laser Set-up & Gebruik" verderop in deze handleiding.
• Test laserunits altijd eerst voordat het publiek aanwezig is. Gebruik de laser niet bij defecten. Gebruik de laser niet indien deze maar een paar bundels uitstralen. Lasers stralen normaliter honderden bundels uit. Dit duidt op een defect aan de lens en zorgt ervoor dat de uitgestraalde bundels een ander/hoger stralingsniveau hebben en gevaarlijk zijn.
• Richt een laserstraal nooit op mensen en dieren.
• Zorg ervoor dat bij de aanwezigheid van een balkon o.i.d. dat de 3m regel in acht wordt genomen, zie hierboven vermeld.
• Richt een laserstraal nooit op ramen, spiegels, refelecterend materiaal enz. Ook reflecterende stralen zijn gevaarlijk.
• Richt een laserstraal nooit op een vliegtuig
• Richt een laserstraal nooit in de open lucht.
• Gebruik geen reinigingsmiddelen en/of chemische middelen om de lens schoon te maken..
• Laat een (werkende) laserunit nooit onbeheerd achter.
• Laat de bediening van een Klasse 3B laser over aan vakbekwame mensen die vertrouwd zijn met de gestelde eisen die hiervoor nodig zijn.
• De gestelde eisen variëren van land tot land. De gebruiker is verantwoordelijk voor (het gebruik van) de laser.
  • Voordat u met de installatie begint eerst de netsteker verwijderen.
• Gebruik nooit de laser wanneer deze gedemonteerd is of bij een defect.
  • DE LASER NOOIT GEBRUIKEN ZONDER EERST DE HANDLEIDING DOORGELEZEN TE HEBBEN
• Gebruik altijd een veiligheidsketting wanneer een laser op hoogte wordt gemonteerd.

LASER VEILIGHEIDSLABELS

Dit label geeft de plaats van de lensopening aan

LASER LENSOPENING: LASERSTRAAL VERMIJD DIRECT OOGCONTACT

Richtlijnen en laserveiligheid informatie kunt u vinden op ANSI Z136.1 Standard "For Safe Use of Lasers",

www.laserinstitute.org en www.laserist.org

LASER GEBRUIK EN SETUP

De laserunit kan worden opgehangen. Dit dient op een deugdelijke wijze te geschieden door gebruik te maken van een clamp

en veiligheidsketting. Deze veiligheidsartikelen zijn bij de dealer te verkrijgen.

Zoals in het volgende figuur is weergegeven dienen de laserstralen, met een minimum van 3 meter, boven de vloer te schijnen, zodanig dat individuen geen (oog)letsel oplopen. Houd rekening met eventueel aanwezige balkons o.i.d. en pas de 3 meterregel opnieuw toe. Tevens mag de laserunit nooit aanraakbaar zijn, behalve door een vakbekwaam persoon.

ONDERHOUD

Zorg er voor dat gedurende het onderhoud zich geen individuen bevinden onder de laser.

• Schakel de laser uit, trek de adapter uit het stopcontact en wacht tot de laser is afgekoeld.
• Behuizing, bevestiging en installaties ( plafond, truss, ophanging) moeten van deugdelijke aard zijn.
• De adapter mag niet beschadigd zijn en moet direct vervangen worden, ook bij kleine defecten.
• Om de laser te beschermen tegen oververhitting dient de ventilator en ventilatie openingen iedere maand schoongemaakt te worden.
• De lens en spiegels dienen periodiek schoongemaakt te worden. Deze periode is afhankelijk van de aanwezige viezigheid.

1) Alleen schoonmaken met een droge doek.
2) Gebruik geen schoonmaakmiddelen.
3) Maak de lens tenminste iedere maand schoon.

LET OP: Bij de installatie van de laserunit mag geen ontvlambaar materiaal aanwezig zijn (decoratie materiaal, enz.). Houd tenminste 50 cm afstand tot oppervlakken en andere

LET OP: Bediening, afstellingen of het volgen van procedures anders dan gesteld in de handleiding kunnen resulteren in gevaarlijke stralingen

• Stuur de laser op naar de dealer wanneer een defect is geconstateerd.
• Gebruik de laser niet onder vochtige omstandigheden of als de laser vies is.
  • Voorkom vibraties of hardhandig gebruik
• Voorkom dat stoffen of kleine voorwerpen in de laser binnendringen
• Schakel de laser niet steeds aan en uit en voorkom continugebruik
• Laat de laser voldoende afkoelen vóór hergebruik (+/- 15 minuten) na langdurig (+/- 1 a 1.5 uur) gebruik; zorg dus voor voldoende koeling,
• Gebruik nooit optische middelen om in de laserstralen te kijken
• Gebruik de laser nooit met natte handen
• Verwijder de adapter uit het stopcontact wanneer de laser niet meer gebruikt hoeft te worden

BEDIENING

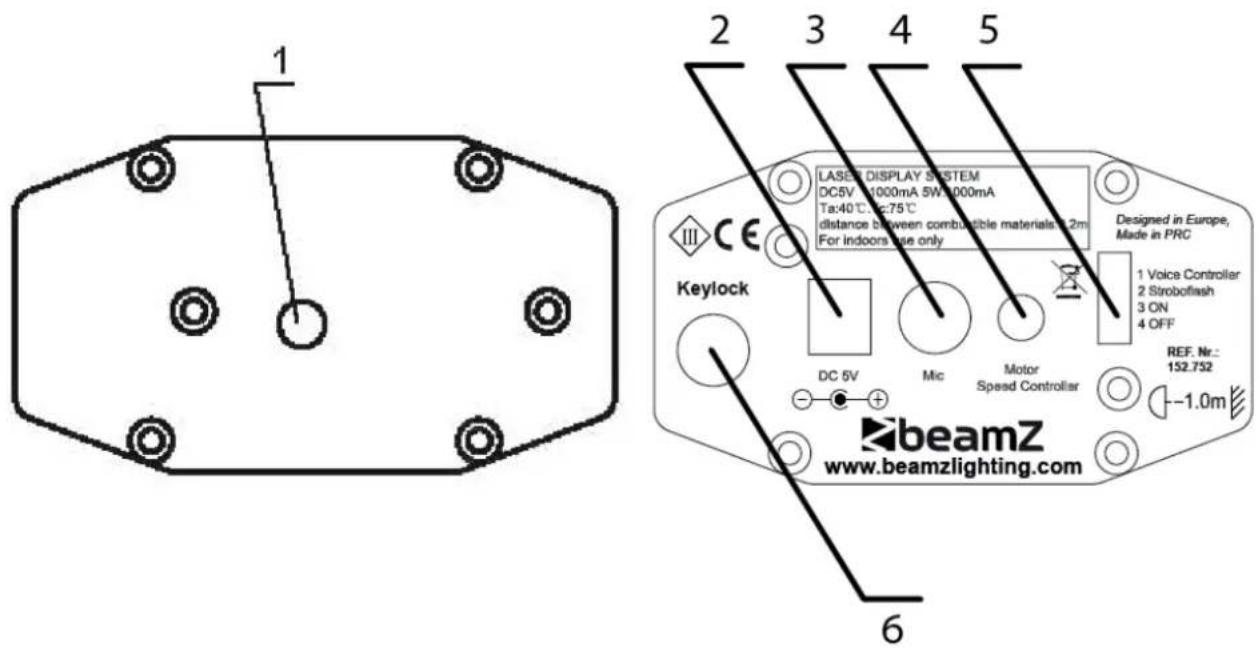

ACHTERZIJDE :

1. LASER OPENING
2. 5Vdc INGANG
3. MICROFOON
4. MOTOR SNELHEIDSREGELAAR
5. FUNCTIESCHAKELAAR:: Voice controller, Strobo flash, ON, OFF,
6. KeyLock

De ventilator zit boven op de laser; dek deze opening nooit af!!

SPECIFICATIONS

Adapter-uitgangsspanning: 5Vdc / 1500mA

Netspanning.... 100V\~240Vac / 60Hz-50Hz

Laser vermogen 50mW groen 532nM

80mW rood 650nM

Afmetingen 122 x 92 x 52mm

Gewicht 0.48kg
