Producttype	Afzuigkap
Merk	Hotpoint Ariston
Model	HNC 9.8 AB X/HA
Breedte	90 cm
Diepte	50 cm
Minimale hoogte	70 cm
Netto gewicht	15 kg
Voeding	220-240 V ~ 50 Hz
Motorvermogen	250 W
Verlichting	LED, 2 x 3 W
Snelheden	3 snelheden + intensief
Max. luchtopbrengst	650 m³/h
Bedieningstype	Elektronisch touch
Vetfilter	Wasbaar aluminium
Koolstoffilter	Actief, vervangbaar
Verzadigingsindicator	Ja (vetfilter en koolstoffilter)
Geluidsniveau	58 dB (A) (normale snelheid)
Speciale functies	Uitgestelde uitschakeling, timer
Onderhoud	Vetfilter elke maand reinigen (of indicatielampje)
Reserveonderdelen	Filters, lampen, bediening
Repareerbaarheidsindex	7,4 / 10

Veelgestelde vragen - HNC 9.8 AB X/HA Hotpoint Ariston

Wat zijn de exacte afmetingen van de afzuigkap Hotpoint Ariston HNC 9.8 AB X/HA?

De afzuigkap heeft een breedte van 90 cm, een diepte van 50 cm en een verstelbare hoogte tussen 70 en 120 cm, afhankelijk van de installatie.

Hoe installeer ik de afzuigkap in recirculatie- of afvoermodus?

Voor de afvoermodus sluit u de afzuigkap aan op een externe luchtkanaal. Voor recirculatiemodus plaatst u het actieve koolstoffilter (niet meegeleverd) en sluit u de luchtafvoer af.

Hoe reinig ik de vetfilters?

De aluminium vetfilters kunnen in de vaatwasser of met de hand worden gereinigd met warm water en afwasmiddel. Laat ze volledig drogen voordat u ze terugplaatst.

Hoe vaak moet het koolstoffilter worden vervangen?

Het koolstoffilter moet elke 3 tot 6 maanden worden vervangen, afhankelijk van gebruik, of wanneer de verzadigingsindicator gaat branden.

De afzuigkap maakt geluid, is dat normaal?

Het geluidsniveau is 58 dB bij normale snelheid, wat standaard is. Als het geluid toeneemt, controleer dan of de filters schoon zijn en er niets de motor blokkeert.

Hoe schakel ik de verlichting van de afzuigkap in?

Druk op de verlichtingsknop (lamp symbool) op het touchpaneel. De LED's geven wit licht van 3W elk.

Wat te doen als de afzuigkap niet inschakelt?

Controleer de stroomtoevoer (zekering of stroomonderbreker). Als het probleem aanhoudt, neem contact op met de klantenservice. Demonteer de afzuigkap niet zelf.

Wordt er een afstandsbediening meegeleverd met de afzuigkap?

Nee, deze afzuigkap heeft geen afstandsbediening. De bediening is geïntegreerd in het touchpaneel aan de voorkant.

Wat is de repareerbaarheidsindex van dit model?

De repareerbaarheidsindex is 7,4 op 10, wat betekent dat onderdelen zoals filters en lampen gemakkelijk toegankelijk en vervangbaar zijn.

Waar vind ik reserveonderdelen voor de afzuigkap HNC 9.8 AB X/HA?

De reserveonderdelen (filters, lampen, bediening) zijn verkrijgbaar bij erkende Hotpoint Ariston dealers en op online onderdelenwebsites.

GEBRUIKSAANWIJZING HNC 9.8 AB X/HA Hotpoint Ariston

Gebruiksaanwijzing, 1

Montage,4

Attentie,15

Service,29

Installatie,51

CHIMNEY bediening,52

Onderhoud en verzorging,52

Storingen en oplossingen,53

RS

Русский

! Het is belangrijk dat u deze handleiding bewaart zodat u hem te allen tijde kunt raadplegen. Wanneer u het apparaat verkoopt, weggeeft of wanneer u verhuist, moet u niet vergeten de handleiding bij het apparaat te doen.

! Lees de aanwijzingen aandachtig: er staat belangrijke informatie in betreffende installatie, gebruik en veiligheid.

! Voer geen elektrische of mechanische wijzigingen op het apparaat uit, of op de afvoerleidingen.

Algemene veiligheid

- De minimum afstand tussen de roosters van het kookvlak en de onderzijde van de afzuigkap mag niet minder zijn dan:

65 cm als de kap boven een gaskookplaat is geïnstalleerd

55 cm als de kap boven een elektrische kookplaat is geïnstalleerd.

Als de installatie-instructies van het gasfornuis aangeven dat u een grotere afstand moet bewaren, houdt u zich dan daaraan.

- Dekapis voorzien van bevestigingspluggen die geschikt zijn voor de meeste wanden of plafonds. Het is echter noodzakelijk een gekwalificeerde technicus te raadplegen om te controleren of de wand of het plafond van geschikt materiaal zijn gemaakt. Deze moeten sterk genoeg zijn om het gewicht van de afzuigkap te dragen.• Belangrijk! Sluit het apparaat

niet aan op het elektriciteitsnet totdat de installatie volledig is uitgevoerd.

• Haal de stekker uit het stopcontact of zet de hoofdschakelaar in huis uit om de kap los te koppelen van het elektriciteitsnet, voor u de reinigings- of onderhoudshandelingen uitvoert.
• Gebruik werkhandschoenen voor elke installatie- of onderhoudshandeling.
• Het apparaat is niet geschikt voor gebruik door kinderen of personen met een beperkt sensorisch, fysiek of mentaal vermogen of personen met weinig ervaring of onvoldoende kennis, tenzij zij onder toezicht staan van, of onderricht worden over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
• Er moet altijd iemand controleren dat kinderen niet met het apparaat spelen.
• Gebruik het apparaat nooit als het vetfi Iter niet goed is gemonteerd!
• De afzuigkap mag NOOIT als steunvlak worden gebruikt, tenzij dat uitdrukkelijk wordt aangegeven.
• Het vertrek moet over voldoende ventilatie beschikken als de afzuigkap tegelijk met andere apparaten wordt gebruikt die gas of andere brandstoffen verbranden.
• De afgezogen lucht mag niet worden gekanaliseerd in een afvoerleiding die gebruikt wordt voor afvoergassen van gasapparaten of apparaten die andere brandstoffen gebruiken.
• Houdt u aan de wetgeving betreffende de luchtafvoer.
• Het is ten strengste verboden onder de kap gerechten te bereiden op een open vuur. Het gebruik van open vuur kan de fi Iters beschadigen en brand veroorzaken, en dient daarom absoluut te worden vermeden.
• We raden bovendien aan gefrituurde gerechten constant te controleren, om zo te voorkomen dat de oververhitte olie vlam vat.
  • V.w.b. de technische- en

veiligheidsmaatregelen die moeten worden toegepast op de rookafvoer, moet u zich beslist houden aan hetgeen wordt voorzien door de normen van de plaatselijke autoriteiten.

• We raden u aan het apparaat regelmatig te reinigen, zowel aan de binnen- als aan de buitenkant (MINSTENS EEN MAAL PER MAAND. Houd i.i.g. rekening met hetgeen wordt aangegeven in de onderhoudsinstructies van deze handleiding).
• Als u de aanwijzingen betreffende de reiniging van de kap en de vervanging en reiniging van de fi lters niet naleeft, kan er een brandrisico ontstaan.
• Gebruik de kap niet zonder lampen of wanneer de lampen niet juist gemonteerd zijn, aangezien u een elektrische schok kunt krijgen.
• Wij wijzen elke verantwoordelijkheid af voor eventuele problemen, schade, of brand, veroorzaakt door het apparaat, als gevolg van het niet naleven van de instructies die in deze handleiding worden beschreven.
• Belangrijk! De zichtbare delen kunnen zeer warm worden wanneer ze worden gebruikt met kookelementen.
• Het huidige apparaat mag alleen door kinderen van 8 jaar en ouder en door personen met een beperkt lichamelijk, sensorieel of geestelijk vermogen, of zonder ervaring en kennis worden gebruikt, mits ze onder adequaat toezicht zijn, of mits ze zijn onderricht m.b.t. het veilige gebruik van het apparaat en zich bewust zijn van de betreffende gevaren. Voorkom dat kinderen met het apparaat spelen. De reinigings- en onderhoudshandelingen mogen niet door kinderen worden uitgevoerd, tenzij onder toezicht.

PL

Ostrzeżenia

! Wendt u nooit tot niet erkende monteurs.

Dit dient u door te geven:

- Het soort storing;

- Het model apparaat (Mod.)

• Het serienummer (S/N)

Deze laatste informatie bevindt zich op het typeplaatje op het apparaat

PL

Serwis Techniczny

Voor een correcte installatie van het apparaat kunt u de afbeeldingen raadplegen in de eerste pagina's van deze handleiding.

De installatie moet worden uitgevoerd door gekwalificeerde monteurs.

Elektrische aansluiting

De netspanning moet overeenkomen met de spanning die staat aangegeven op het typeplaatje aan de binnenkant van de afzuigkap. Als de kap over een stekker beschikt, moet u hem in een stopcontact steken die in een bereikbare positie is geplaatst en conform is aan de geldende normen. Als de kap niet over een stekker beschikt (directe aansluiting op het elektriciteitsnet), of als de stekker niet makkelijk bereikbaar is, dient u een geschikte tweepolige schakelaar te monteren die de volledige uitschakeling van het lichtnet waarborgt in overspanningscategorie III omstandigheden, overeenkomstig de installatieregels.

Belangrijk! Controleer altijd of de elektriciteitskabel correct is gemonteerd voor u het kapcircuit weer op het lichtnet aansluit en controleer bovendien of hij correct functioneert.

Luchtafvoer (voor de afzuigversies)

Sluit de kap aan op de buizen en de afvoeropeningen in de wand, die een diameter moeten hebben die gelijk is aan de luchtafvoer (verbindingsfl ens). Het gebruik van buizen en afvoeropeningen met een kleinere diameter zal een verminderd afzuigvermogen als gevolg hebben en een aanzienlijke toename van het geluid.

Men wijst daarom elke verantwoordelijkheid hierbij af.

! Gebruik een zo kort mogelijke leiding.
! Gebruik een leiding die zo min mogelijk bochten heeft
! Vermijd drastische veranderingen in de sectie van de leiding.
! Gebruik een leiding met een zo glad mogelijke binnenkant.
! Het materiaal waarmee de leiding is gemaakt moet door de wet zijn goedgekeurd.
! Sluit de kap nooit aan op afvoerbuizen waar rook wordt afgevoerd geproduceerd door verbranding (boilers, open haarden, kachels, etc.).
! Respecteer voor de luchtafvoer de voorschriften van de bevoegde instanties. De af te voeren lucht mag niet door een opening in de wand worden afgevoerd, tenzij deze opening hier speciaal voor bestemd is.
! Zorg dat er in het vertrek ventilatieopeningen zijn om te voorkomen dat de kap een negatieve druk creëert (die nooit de 0,04 mbar mag overschrijden).
! Het bedrijf wijst elke verantwoordelijkheid af wanneer deze normen niet worden gehandhaafd.

Filter- of afzuigversie?

! De kap is klaar om te worden gebruikt in de afzuigversie. Om de kap in de filterversie te gebruiken dient u de speciale ACCESSOIREKIT te installeren.

Opmerking:Indien bijgeleverd kan het zijn dat het aanvullende fi ltersysteem met actieve kool al op de kap is geïnstalleerd.

De informatie betreffende het omzetten van afzuigversie naar filterversie vindt u in deze handleiding terug (zie "Filterversie").

Afzuigversie

De kap zuivert de lucht en voert hem naar buiten af via een afvoerleiding (diameter 150 mm) die bevestigd is aan de verbindingsflens. De diameter van de afvoerleiding moet gelijk zijn aan de diameter van de verbindingsring.

Belangrijk! De afvoerbuis is niet bijgeleverd en moet apart worden aangeschaft.

In het horizontale gedeelte moet de buis licht naar boven hellen (ongeveer 10°) zodat de lucht makkelijker naar buiten wordt afgevoerd. Als de kap is voorzien van koolstoffi Iters moeten deze eerst worden verwijderd.

Filterversie

De kap zuivert de lucht en zorgt dat deze weer gezuiverd het vertrek binnenkomt. Om de kap in deze versie te gebruiken moet u een aanvullend filtersysteem met actieve kool installeren.

Voor deze uitvoering heeft u een luchtdeflector, een verkleiner en koolfilter(s) nodig. De bovenste buis moet aan de bovenzijde afvoeropeningen hebben voor de lucht.

Technische Gegevens

Model	Hoogte (cm)	Breedte (cm)	Diepte (cm)	∅ van de de afvoerleiding (cm)
CHIMNEY 60cm 61-82	59.8 50 15/12
CHIMNEY 90 cm	61-82 89.9 50 15/12

Controleer de plaat om de totale absorptie en de lichtabsorptie te controleren.

	Opgenomen	Spanning Fitting	Afmetingen
Halogeen 25 W	2 x 25 W 230 V	G9 L40x∅14
Halogeen 20 W	2 x 20 W	12 V	G4 L30x∅10

LED *

Risicogroep 1, volgens de norm EN 62471

CE	Het model is conform met de volgende EU richtlijnen: De kappen zijn conform aan de volgende EG-Richtlijnen:• "Low voltage" Directive 2006/95/EC (12-12-2006)• "EMC" Directive 2004/108/EC (15-12-2004)EU reglement nr. 66/2014 met integratie van richtlijn 2009/125/EC.

Referentie norm:

• EN 60704-2-13:2011; EN 60704-3:2006
- EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014
• EN 50564:2011

* Slechts op enkele modellen aanwezig

Modellen met Soft Button bedieningsknoppen

HNC9.8LBX/HA

HNC6.8ABX/HA

HNC9.8ABX/HA

T1 Reset motor

Als u op de knop drukt terwijl de afzuigkap uit is, zal de eerste snelheid worden ingesteld. Als u op de knop drukt terwijl de afzuigkap aan is, gaat deze over naar de OFF stand.

T2 Snelheid 1

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snelheid 1.

T3 Snelheid 2

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snelheid 2.

T4 Snelheid 3

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snelheid 3.

T5 Booster

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op de intensieve snelheid. Na 5 minuten keert de kap terug naar de voorgaande snelheid. Als u echter op een snelheidstoets drukt (T2, T3 o T4) verlaat u de booster functie en zal de geselecteerde snelheid worden ingesteld.

T6 ON/OFF lichten

Signalering vet- en geurfi Iter

Als het symbool naast de eerste snelheid T2 knippert betekent het dat het vetfilter vol is. Als het symbool naast de tweede snelheid T3 knippert betekent het dat het geurfilter vol is. Als beide symbolen T2 en T3 knipperen zijn beide filters vol. U dient u dus de vetfilters "A" en/of de geurfilters "B" te reinigen/vervangen (zie "Onderhoud en verzorging").

Om de teller van het fi Iter te resetten:

Als de kap aan is, moet u drie seconden op T5 drukken. De led die de waarschuwing aangeeft zal driemaal knippere en daarna terugkeren naar de normale werkingsweergave. Als beide filterwaarschuwingen tegelijk worden gesignaleerdient u de resethandeling te herhalen.

De eerste sequentie reset het vetfilter, de tweede het geurfi liter.

Confi guratie van de afzuigkap:

Om de gewenste werking van de afzuigkap te configureren, drukt u, terwijl het apparaat uitstaat, circa 6 seconden op T5. De symbolen T2 of T3 zullen aangaan, om het type installatie aan te geven: T2 afzuigversie, T3 fi Iterversie.

Het is mogelijk het type installatie te wijzigen door meerdere keren op de T5 toets te drukken.

Om de nieuwe confi guratie op te slaan dient u eenmaal op de toets T1 te drukken.

Onderhoud en verzorging

Belangrijk! Haal de stekker uit het stopcontact of zet de hoofdschakelaar in huis uit om de kap los te koppelen van het elektriciteitsnet, voor u de reinigings- of onderhoudshandelingen uitvoert.

Eerste reiniging

• Verwijder het beschermfolie
- Verwijder onzuiverheden met een vochtige spons en een beetje neutraal reinigingsmiddel
- Spoel met een vochtige doek af
- Droog met een zachte doek. Als de kap van roestvrij staal is moet u de richting van de borsteling van het metaal volgen

Regelmatige reiniging

De afzuigkap moet, zowel aan de binnen- als aan de buitenkant, regelmatig worden gereinigd (in ieder geval net zo vaak als dat u de vetfilters reinigt en/of vervangt). Gebruik voor het reinigen een vochtige doek en een neutraal reinigingsmiddel met lauw water.

Vermijd het gebruik van schurende of bijtende producten. Opgelet: Als u de aanwijzingen betreffende de reiniging van het apparaat en de vervanging van de fi lters niet naleeft kan er een brandrisico ontstaan. We adviseren u daarom de aanbevolen instructies op te volgen. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade aan de motor en brand veroorzaakt door een oneigenlijk onderhoud of door het niet in acht nemen van bovenstaande aanwijzingen.

Onderhoud van de vetfi Iters (A)

Het vetfilter houdt de vetdeeltjes die met het koken vrijkomen vast. Het moet minstens een keer per maand worden gereinigd met niet agressieve schoonmaakmiddelen, ofwel met de hand ofwel in de vaatwasser, op lage temperaturen en met een

korte afwascyclus.

Om het vetfilter te demonteren trekt u aan het handvat waarmee de veer wordt losgekoppeld. Als u het vetfi liter in de vaatwasser wast zou dit kunnen verkleuren. Dit wijzigt de prestaties er niet van.

Onderhoud koolstoffi Iter (B)

Het koolstofffilter houdt de vervelende luchtjes die tijdens het koken vrijkomen vast. Het koolstoffi Iter raakt na kortere of langere tijd verzadigd. Dit hangt af van het soort bereidingen en de regelmaat waarmee het vetfi Iter wordt gereinigd. In ieder geval moet de patroon minstens om de 20 maanden

worden vervangen.

Dit fi Iter MAG NIET worden gewassen of hergebruikt

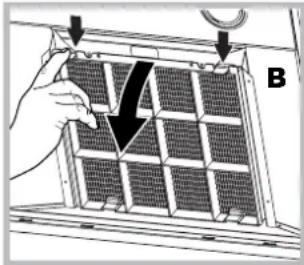

Demonteren: Verwijder het koolstoffi Iter door te drukken op de twee hendeltjes aan de voorkant waarmee het aan de kap bevestigd is.

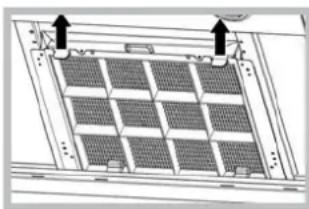

Montage: Haak het koolstoffi liter vast, eerst aan de achterkant op de metalen lipjes van de kap, vervolgens aan de voorkant door op de twee hendeltjes te drukken.

Schakel het apparaat los van het lichtnet en verwijder de vetfi Iters.

Belangrijk! Voor u de lampen aanraakt moet u zich ervan verzekeren dat ze zijn afgekoeld.

1. Verwijder de bescherming m.b.v. een kleine platte schroevendraaier of dergelijk gereedschap.

2. Vervang de beschadigde lamp. Gebruik alleen lampen met dezelfde eigenschappen (voor meer details zie de technische gegevens in deze handleiding).

3. Doe de bescherming weer dicht (bevestiging met klik).

De lampen vervangen LED *

De kap is uitgerust met een verlichtingssysteem op basis van LED-technologie. De Leds garanderen een optimale verlichting, een langere levensduur van de lampen en minder energieverbruik in vergelijking met traditionele lampen. Voor vervanging van de leds kunt u contact opnemen met de servicedienst.

Elektrische kabel

Als de voedingskabel beschadigd is, moet deze, om elk risico te voorkomen, worden vervangen door de fabrikant of door de technische servicedienst.

AFVALVERWIJDERING

Dit apparaat is conform de Europese Richtlijn 2012/19/

apparatuur (AEEA). Door ervoor te zorgen dat dit apparaat correct wordt verwijderd, werkt de gebruiker mee aan het voorkomen van potentiële negatieve consequenties voor de omgeving en de gezondheid.

Het symbool op het apparaat of op de handleiding die bij het product wordt geleverd, geeft aan dat dit apparaat niet moet worden behandeld als normaal huisvuil, maar moet worden afgeleverd bij een specifi ek ophaalpunt voor het recyclen van elektrische en elektronische apparatuur. Verwijder het apparaat volgens de plaatselijke normen voor afwalverwijdering. Voor verdere informatie betreffende behandeling, opslag of recyclen van dit product moet u contact opnemen met uw gemeentelijke reinigingsdienst of de winkel waar u het product heeft aangeschaft

Bespaar energie en respecteer de omgeving

• Gebruik de afzuigkap door de snelheid in te stellen in overeenstemming met de reële extractiebehoeften; beperk het gebruik van de "intensieve snelheid" functie, indien aanwezig. Een rationeel gebruik van de afzuigkap biedt u de mogelijkheid energie te besparen en nutteloos verlies van zuivere en aircondition lucht.
• Schakel het licht van de afzuigkap enkel in als dit noodzakelijk is om de kookzone te verlichten.

Storingen en oplossingen

Als iets niet lijkt te functioneren dient u, voor u de Servicedienst inschakelt, eerst deze eenvoudige controles uit te voeren:

Als de afzuigkap niet werkt:

Controleer of:

• er geen stroomonderbreking is.
• er wel een snelheid is ingesteld.

Als de kap een zwak rendement heeft:

Controleer of:

• De geselecteerde motorsnelheid voldoende is voor de vrijgegeven hoeveelheid rook en damp.
• De keuken voldoende geventileerd is om de lucht op te zuigen.
• Het koolstofffilter niet verbruikt is (kap in filterversie).

Als de kap uit is gegaan tijdens een normale werking:

Controleer of:

• er geen stroomonderbreking is.
• het meerpolige onderbrekingsmechanime niet is

NL

ingeschakeld.

In het geval van eventuele storingen moet u, voor u contact opneemt met de Servicedienst, het apparaat minstens 5 sec. loskoppelen van het elektriciteitsnet door de stekker uit het stopcontact te halen en hem er opnieuw weer in te doen. Als de storing voortduurt moet u contact opnemen met de Servicedienst. Bespaar energie en respecteer de omgeving Bespaar energie en respecteer de omgeving

• Gebruik de afzuigkap door de snelheid in te stellen in overeenstemming met de reële extractiebehoeften; beperk het gebruik van de "intensieve snelheid" functie, indien aanwezig. Een rationeel gebruik van de afzuigkap biedt u de mogelijkheid energie te besparen en nutteloos verlies van zuivere en aircondition lucht.
• Schakel het licht van de afzuigkap enkel in als dit noodzakelijk is om de kookzone te verlichten.
