HNC 9.8 AB X/HA - сорғыш Hotpoint Ariston - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Ас үй сорғышы
Бренд	Hotpoint Ariston
Модель	HNC 9.8 AB X/HA
Ені	90 см
Тереңдігі	50 см
Минималды биіктік	70 см
Салмағы (нетто)	15 кг
Электрмен жабдықтау	220-240 В ~ 50 Гц
Қозғалтқыш қуаты	250 Вт
Жарықтандыру	LED, 2 x 3 Вт
Жылдамдықтар	3 жылдамдық + интенсивті
Макс. ауа ағыны	650 м³/сағ
Бақылау түрі	Сенсорлық электронды
Май сүзгісі	Жуылатын алюминий
Көмір сүзгісі	Белсенді, ауыстырылатын
Қанығу индикаторы	Иә (май және көмір сүзгілері)
Шу деңгейі	58 дБ (A) (қалыпты жылдамдық)
Арнайы функциялар	Кідіртілген өшіру, таймер
Күтім	Май сүзгісін ай сайын тазалау (немесе индикатор бойынша)
Қосалқы бөлшектер	Сүзгілер, шамдар, басқару
Жөндеу мүмкіндігінің индексі	7,4 / 10

Жиі қойылатын сұрақтар - HNC 9.8 AB X/HA Hotpoint Ariston

Hotpoint Ariston HNC 9.8 AB X/HA сорғышының нақты өлшемдері қандай?

Сорғыштың ені 90 см, тереңдігі 50 см және орнатуға байланысты биіктігі 70-120 см аралығында реттеледі.

Сорғышты рециркуляция немесе шығару режимінде қалай орнатуға болады?

Шығару режимі үшін сорғышты сыртқы ауа құбырына жалғаңыз. Рециркуляция режимі үшін белсенді көмір сүзгісін (жиынтыққа кірмейді) қосып, ауа шығару жолын жабыңыз.

Май сүзгілерін қалай тазалауға болады?

Алюминий май сүзгілері ыдыс жуғыш машинада немесе қолмен ыстық су мен жуғыш затпен жуылады. Орнына қайта салмас бұрын толығымен кептіріңіз.

Көмір сүзгісін қаншалықты жиі ауыстыру керек?

Көмір сүзгісі пайдалануға байланысты 3-6 ай сайын немесе қанығу индикаторы жанған кезде ауыстырылуы керек.

Сорғыш шу шығарады, бұл қалыпты ма?

Шу деңгейі қалыпты жылдамдықта 58 дБ, бұл стандартты. Егер шу артса, сүзгілердің таза екенін және қозғалтқышқа ешнәрсе кедергі келтірмейтінін тексеріңіз.

Сорғыштың жарығын қалай қосуға болады?

Сенсорлық панельдегі жарық түймесін (шам белгішесі) басыңыз. LED шамдары әрқайсысы 3 Вт ақ жарық береді.

Егер сорғыш қосылмаса не істеу керек?

Электрмен жабдықтауды тексеріңіз (сақтандырғыш немесе автомат). Егер мәселе шешілмесе, сатудан кейінгі қызметке хабарласыңыз. Сорғышты өзіңіз бөлшектемеңіз.

Сорғышпен бірге қашықтан басқару пульті беріледі ме?

Жоқ, бұл сорғышта қашықтан басқару пульті жоқ. Басқару пернелері алдыңғы сенсорлық панельге орнатылған.

Бұл модельдің жөндеу мүмкіндігінің индексі қандай?

Жөндеу мүмкіндігінің индексі 7,4/10 құрайды, бұл сүзгілер мен шамдар сияқты бөлшектердің оңай қол жетімді және ауыстырылатынын білдіреді.

HNC 9.8 AB X/HA сорғышына арналған қосалқы бөлшектерді қайдан табуға болады?

Қосалқы бөлшектер (сүзгілер, шамдар, басқару) Hotpoint Ariston рұқсат етілген сатушыларынан және онлайн қосалқы бөлшектер сайттарында қол жетімді.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ HNC 9.8 AB X/HA Hotpoint Ariston

Пайдалану нускаулығы,3

Сборка,4

Ескертулер:,26

Көмек,30

Орнату,79

CHIMNEY баскару куралдары,80

Техникалық қызмет көрсету және күтім көрсету,81

Акаулыктарды жою,82

6x ∅ 8 x 40

4x ∅ 3,5 × 9,5

∅ 150-125mm ∅ 150mm

1x

1x

1x

! Бул нүсқаулықты кейін қарау үшін сақтап қойыңыз. Құрылғыны сатқан, тасымалдаған немесе басқа жерге жылжытқан кезде, нүсқаулық өніммен бірге болатынына көз жеткізіңіз.

! Нускауларды мукият оқып шығыңыз – олардың ішінде орнатуға, пайдаланушыға және қауіпсіздікке қатысты маңызды ақпарат болады.

! Өнімнің немесе оның ауа шығару түтіктерінің электр немесе механикалық жабдығын өзгертпеніз.

Жалпы қауіпсіздік туралы ақпарат

- Тағам пісіру құрылғысының ыдыстар тұратын беті мен плита сорғышының ең төмен бөлігі арасындағы қашықтық төмендегідей болуы тиіс:

65 см – сорғыш газ плитасы үстіне орнатылған болса

55 см – сорғыш электр плита үстіне орнатылған болса.

Газ плитаны орнату нускаулығында одан үлкен қашықтық берілген болса, оны ескеру керек.

• Плита сорғышымен бірге

қабырғалардың/төбелердің көбісінде қолдануға болатын болт тығындары беріледі.

Дегенмен, кабырға/төбе түрі материалы жағынан сәйкес келетінін, яғни құрылғы салмағын көтере алатынын білікті маманға тексерту керек.

- Абай болыңыз! Орнату аякталғанша кұрылғыны токқа қосуға болмайды.

- Кұрылғыны тазаламас немесе оған қызмет көрсетпес бұрын, қуат айырын ағыту я негізгі айырып қосқышты ажырату арқылыоны токтан ағыту керек.

- Кұрылғыны орнатқан және оған қызмет көрсеткен кезде жұмыс қолғаптарын киіңіз.

- Кауіпсіздігіне жауапты адам бақыламаса я нұсқау бермесе, балалар немесе сезіну не ой қабілеті төмен және тәжірибесі не білімі аз адамдар бүл құрылғыны қолданбауы тиіс.

- Балаларға құрылғымен ойнауға руксат берменіз.

- Май сүзгісі орнатылмаған болса, құрылғыны қолданушы болмаңыз!

- Анык түрде нүсқау берілмесе, сорғышты тірек ретінде қолданушы БОЛМАНЫЗ.

- Газ немесе баска отынды жағатын жабдықпен бір уақытта сорғыш қолданылғанда, бөлмеде тиісті вентиляция болуы керек.

- Сорғыштан шығатын ауа газ немесе басқа отынды жағатын жабдықтың түтінін шығаратын құбыр арқылы жіберілмеуі тиіс.

- Ауа шығаруға қатысты барлық ережелерді ұстаныңыз.

- Сорғыш астында жалаң отпен тағам пісіруші болмаңыз; жалаң от сүзгілерді зақымдауы және өртке себеп болуы мүмкін. Ешкашан олай істеуші болмаңыз.

• Қызған май түтанбауы үшін, куырған

кезде өрдайым бақылап тұрыңыз.

• Тутін шығару үшін қолданылатын техникалық және сақтандыру шараларына қатысты жөргілікті ережелердің барлығын бұлжытпай орынданыз.
• Өнімнің іші мен сыртын жиї тазалап тұрыңыз (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ; осы нұсқаулықта берілген техникалық қызмет көрсету нұсқауларын орынданыз).
• Сорғышты тазалау және сүзгіні тазалау/ауыстыру нұсқаулары орындалмаса, өрт шығуы мүмкін.
• Шамдарын дұрыстап орнатпай сорғышты қолданушы болмаңыз – ток соғу қаупі бар.
• Осы нүсқаулықта берілген нүсқауларды орындамау нәтижесінде пайда болған қыындық, залал немесе өртке өндіруші жауапты болмайды.
• Абай болыңыз! Тағам пісіру жабдығымен бірге қолданылғанда, құрылғының кейбір бөліктері қатты қызуы мүмкін.
  • 8 -ге толмаған балаларға үздіксіз бақылау болмаса, құрылғыдан аулақ ұстау керек. Бұл құрылғыны қауіпсіз түрде қолдану бойынша кеңес не нұскау берілген және ықтимал қауіп-қатерлерді түсінетін жағдайда, оны 8-ге толған балалар мен дене, сезіну немесе ой қабілеті төмен немесе тәжірибесі мен білімі жеткіліксіз адамдар қолдана алады. Балаларға құрылғымен ойнауға болмайды. Балаларға бақылаусыз құрылғыны тазалауға және офан қызмет көрсетуге болмайды.

IT

Assistenza

!Руксаты жок адамның қызметін ешкашан қабылдамаңыз.

Келесі мәліметтерді оңай жерде ұстаңыз:

• Туындаған проблема түрі.
• Курылғының моделі (Мод.).
• Сериялық нөмірі (С/н).
Кейінірек мәліметтердің екі бөлігін құрылғының деректер тақтасынан көре аласыз.

Installazione

Орнату процедурасы осы нүсқаулықтың алғашқы беттерінде көрсетілген.

Орнатуды білікті маман орындауы тиіс.

Электр қосылымдар

Желідегі кернеу сорғыш ішіндегі номиналды сипаттар тактасында берілген кернеуге сәйкес келуі қажет. Сорғыштың куат айыры болса, оны онай қол жеткізуге болатын реттелмелі розеткаға қосыңыз. Айыры болмаса (желіге тікелей қосу) немесе розеткаға онай қол жеткізу мүмкін болмаса, орнату ережелеріне сәйкес III санат кернеу қушінің артуы жағдайында толығымен электр желіден ажырату мүмкіндігі болуы үшін екі полюсті реттелмелі айырып қосқышқа қосыңыз.

Абай болыңыз! Сорғышты электр желіге қайта қоспас бұрын ток кабелі дұрыс жалғанғанын және ол дұрыс жұмыс істейтінін тексеріп отырыңыз.

Ауа шығысы (ауа шығаратын түтігі бар кұрылғылар үшін)

Сорғышты түтікке және диаметрі ауа шығаратын фланецтің диаметріне тең қабырғадағы ауа шығару тесігіне жалғаңыз. Диаметрі одан кіші түтік пен ауа шығаратын тесік қолданылса, сорғыштың ауа тарту куаты төмендейді және оның жұмыс істеген кездегі шуылы артады.

Өндіруші мүндай әрекеттің салдарына жауапты болмайды.

! Ауа шығару үшін қажетті ең қыска түтікті қолданыңыз.

! Тутік мүмкін болғанша аз майысуы керек

! Түтіктің диаметрін күрт өзгертпеніз.

! Түтіктің іші мүмкін болғанша тегіс болуы тиіс.

! Түтік нормаларға сәйкес келетін материалдан жасалған болуы тиіс.

! Түтікті баска жабдықтың (бойлер, мүрша, пеш, т.б.) түтінін таситын кұбырларға жалғауға болмайды.

! Кузыретті мемлекеттік органдардың ауа шығаруға қатысты нұсқауларын орындаңыз. Ауа шығаруға арналмаған болса, қабырғадағы құысқа ауа шығаруға болмайды.

! Сорғыш бөлме ішінде теріс қысым (оның мәні 0,04 мбар-дан аспауы тиіс) тудырмауы үшін бөлмені ауа кіретін саңылаулармен жабдықтаңыз.

! Өндіруші бүл нұсқауларды орындамау салдарынан туындаған жағдайларға жауапты болмайды.

Сузетін бе немесе түтікке жалғанған ба?

! Сіздің сорғышыңыз түтікке жалғануы тиіс.

Оны сузетін кұрылғы ретінде пайдаланғыңыз келсе, тиісті КЕРЕК-ЖАРАҚТАР ЖИЫНЫН орнату қажет.

Ескертпе: Сорғышпен бірге жеткізілсе, қосымша белсендірілген көмір сүзгі орнатылған болуы мүмкін.

Сорғышты түтікке жалғанатын түрден сүзу нұсқасына түрлендіру нұсқаулары осы нұсқалықта берілген («Сүзу нұсқасы» белімін қараңыз).

Түтікке жалғанатын нұска

Сорғышты ауа тазартып, шығару фланеціне қосылған шығару түтігі (диам. 150 мм) арқылы оны сыртқа жібереді. Шығару түтігінің диаметрі шығару фланецінің диаметрімен бірдей болуы тиіс.

Абай болыңыз! Шығару түтігі бірге берілмейді, оны бөлек сатып алу қажет.

Көлденен бағытталған кезде, ауа сыртқа оңай шығуы үшін түтікті сөл жоғары (шамамен 10°) қарату керек. Сорғыш көмір сүзгілермен жабдықталған болса, оларды алдымен шешіп алу керек.

Сүзу нұсқасы

Сорғыш ауаны тазартып, оны бөлмеге қайтарады. Сорғыштың бүл нұсқасына қосымша белсенді көмір сүзгі қажет.

Бул нускаға ауа дефлекторы, азайту адаптері және көмір сүзгі (-лер) қажет. Устіңгі түтіктің ауа шығаратын саңылаулары ең жоғары жерде орналасуы тиіс.

Техникалық деректері

Модель	Биіктігі (см)	Ені (см)	Тереңдігі (см)	ауа шығару түтігінің диам. (см)
CHIMNEY 60 см	61-82 59.8	50 15/12
CHIMNEY 90 см	61-82 89.9	50 15/12

	Куаты кернеуі цоколі Өлшемдері
Галогенді 25 W	2 x 25 W	230 V	G9	L40x∅14
Галогенді 20 W	2 x 20 W	12 V	G4	L30x∅10

LED*

EN 62471 стандартына сэйкес 1-тэуекел тобы

Сорғыштар құрылғы төмендегі ЕО директиваларына сәйкес келеді:

• 2006/95/EC «Темен кернеу» директивасы (12-12-2006)

Сенсорлық панельмен жабдықталған модельдер

HNC9.8LBX/HA

HNC6.8ABX/HA

HNC9.8ABX/HA

T1 Моторды токтату

Сорғыш өшіп түрган кезде, түймені басып, 1-жылдамдықты орнатыңыз. Сорғыш жұмыс істеп түрганда басылса, ол ӨШЕДІ.

Т2 Жылдамдык 1

Туйме басылғанда сорғыш 1-жылдамдыққа орнатылады.

Т3 Жылдамдык 2

Туйме басылғанда сорғыш 2-жылдамдыққа орнатылады.

Т4 Жылдамдык 3

Туйме басылғанда сорғыш 3-жылдамдыққа орнатылады.

T5 Күшейткіш

Туйме басылғанда сорғыш жоғары жылдамдыққа орнатылады. 5 минуттан кейін, сорғыш алдыңғы жылдамдыққа оралады; жылдамдық түймесі басылса (T2, T3 немесе T4), сорғыш күшейткіш режимінен шығып, таңдалған жылдамдықты орнатады.

Май/иіс сүзгілерінің ескертулері

Т2 белгішесі жыпылықтаса, демек май сүзгісі қаныққан, ал Т3 белгішесі жыпылықтаса, ол иіс сүзгісінің қаныққанын білдіреді, ал екеуі де жыпылықтаса, демек екі сүзгі де қаныққан. Ондай жағдайда, май сүзгісін (А) я иіс сүзгісін (В) немесе екеуін де тазалау/ауыстыру қажет («Техникалық қызмет көрсету және күтім көрсету» бөлімін қараңыз).

Сүзгі санағышын қалпына келтіру:

Сорғыш қосылып түрған кезде, Т5 түймесін басып, үш секунд ұстан тұрыңыз.

Ескерту диоды үш рет жыпылыктайды да, қалыпты режимге оралады.

Бір уақытта сүзгі ескертулерінің екеуі де қосылса, олардың әрқайсысын бөлек қалпына келтіру керек.

Алдымен май сүзгісі, одан кейін ніс сүзгісі қалпына келтіріледі.

Сорғыш конфигурациясы:

Сорғыштың жұмыс режимін орнату үшін өнім өшіп түрган кезде Т4 түймесін басып, 6 секунд ұстан тұрыңыз. Орнату түрін көрсету үшін Т2 не Т3 белгішелері жанады: Т2 - желдету, Т3 - сүзу.

Т4 түймесін қайта-қайта басып, орнату түрін өзгертуге болады.

Жаңа конфигурацияны сақтау үшін Т1 түймесін жеке басыңыз.

Техникалық қызмет көрсету және күтім көрсету

Абай болыңыз! Құрылғыны тазаламас немесе орган қызмет көрсетпес бұрын, қуат айырын ағыту я негізгі айырып қосқышты ажырату арқылы оны токтан ағыту керек.

Алғашқы тазалау

• Корғағыш үлдірді шешіп алыңыз
- Аз ғана бейтарап сабын қосып, дымқыл губкамен тазалаңыз
• Дымкыл шуберекпен шайыңыз
- Жумсақ шүберекпен сүртіп, құргатыңыз; сорғыш тот баспайтын болаттан жасалған болса, текстура бойымен құргатыңыз

Жүйелі тазалау

Сорғыштың іші мен сыртын жиї тазалап тұру қажет (кем дегенде, май сүзгісін ауыстырған кездерде). Дымқыл шүберек пен бейтарап сұйық жұғыш зат қосылған жылы су қолданыңыз.

Кырғыш немесе тотықтырғыш заттарды пайдаланбаныз.

Ескерту: Сорғышты тазалау және сүзгілерді тазалау/ауыстыру нұсқаулары орындалмаса, өрт шығуы мүмкін. Нұсқауларды бүлжытпай орындаңыз. Өндіруші моторға келген зақымдарға немесе дұрыс күтім жасамау я жоғарыдағы нұсқауларды орындамау салдарынан шықкан өртке жауапты болмайды.

Май сүзгісіне қызмет көрсету (А)

Май сүзгісі тағам пісірген кезде шығатын май бөлшектерін ұстайды; оны кем дегенде айына бір рет, әлсіз жуғыш затпен қолмен немесе төмен температуралы қыска ыдыс жуғыш циклымен тазалау керек.

Май сүзгісін шығарып алу үшін серіппелі түтқаны

тартыңыз. Бідыс жуғышта жуылса, металл сүзгінің түсі өзгеруі мүмкін, бірақ оның жұмысына нұқсан көлмейді.

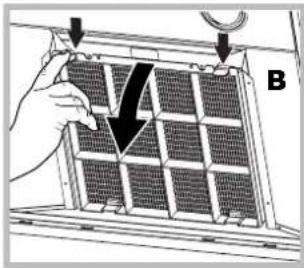

Көмір сүзгіге қызмет көрсету (В)

Көмір сүзгісі жағымсыз тағам пісіру істерін ұстайды. Сүзгі пісірілетін тағам түріне және май сүзгісін тазалау жилігіне байланысты әр түрлі жилікпен қанығып отырады. Картридж

кем дегенде жырма айда бір рет ауыстырылуы тиіс. Бул сүзгіні жууға немесе қалпына келтіруге болмайды

Бөлшектеу: Сорғышқа бекітіп тұратын алдыңғы екі інінтіректі басып, белсендірілген көмір сүзгісін шешіп алыңыз.

Курастыру: Белсендірілген көмір сүзгісін алдымен сорғыштың артқы жағындағы металл тілдердің, одан кейін алдыңғы жағындағы екі інінтіректің көмегімен бекітіңіз.

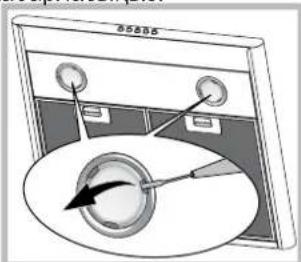

Шамдарды ауыстыру Кұрылғыны токтан ағытып, май сүзгісін шешіп алыңыз. Абай болыңыз! ￥стамас бұрын, шамдар салқындағанына кез жеткізіңіз.

1. Сактандырғышты шығарып алыңыз: кішкене тегіс басты бұрағышпен немесе оған ұқсас күралмен шығарыңыз.
2. Ақаулы шамды ауыстырыңыз. Турі бірдей шамдарды ғана қолданыңыз (мәлімет алу үшін, төмендегі нұсқаулықта берілген техникалық деректі қараңыз).
3. Сактандырғышты орнына орнатыңыз (итеріп, орнатыңыз).

Шамдарды ауыстыру LED *

Сорғышта диод технологиясына негіздделген жарыктандыру жүйесі бар. Диодтар әдеттегі шамдарға қарағанда оңтайлы жарыктандыруды, ұзағырақ жұмыс істеуді және азырақ куат пайдалануды қамтамасыз етеді. Оларды ауыстыру үшін көмек көрсету қызметіне хабарласыңыз.

Электр кабелі Куат кабелі зақымдалса, тәукеклдердің алдын алу үшін оны өндірушіге немесе оның техникалық қызметіне ауыстыртуға болады.

КОКЫСКА ТАСТАУ

Бул кұрылғы Қоқыс электр және электрондық жабдыққа (WEEE) қатысты ЕС/2012/19 Еуропалық директивасына

сәйкес келеді ден белгіленген. Кұрылғы қоқыска дұрыс тасталуын қамтамасыз ету арқылы пайдаланушы қоршаған орта мен қоғамның денсаулығын қорғауға ат салысады.

Өнімdegі немесе оның құжаттамасындағы таңбасы өнімді түрмыстық қоқыс тасталмауы, оның орнына электр және электрондық қоқысты сурыптау орталығына табысталуы тиіс екенін білдіреді. Жергілікті қоқыс тастау заңдарына сәйкес әрекет етіңіз. Өнімді қолдану, қалпына келтіру және қайта өндеу туралы қосымша мәлімет алу үшін жергілікті құзырлы органдарға, қоқыс жинау қызметіне немесе өнімді сатып алған орынға хабарласыңыз.

Акаулыктарды жою

Жұмыс істемей қалса, техникалық қызмет көрсету орталығына хабарласпас бұрын төмендегі қарапайым жағдайларды тексеріңіз:

Сорғыш жұмыс істемесе:

Келесі жағдайларды тексеріңіз:

• курылғы косылып түр.
• жылдамдык орнатылған.

Сорғыш тиімді жұмыс істемесе:

Келесі жағдайларды тексеріңіз:

• тандалған мотор жылдамдығы шыққан түтін мен бу көлемін өндеуге жеткілікті.
• кұрылғы ауа алуы үшін ас үйде тиісті вентиляция бар.
  • көмір сүзгі қанықпаған (сүзу нұскасы).

Жумыс істеп түрган кезде, сорғыш өшіп қалатын болса:

Келесі жағдайларды тексеріңіз:

• курылғы косылып түр.
- айырып коскыш косылмаған.

Ақаулы жұмыс істеген жағдайда, техникалық қызмет көрсету орталығына хабарласпас бұрын, айырын ағыту арқылы құрылғыны токтан кем дегенде 5 секундқа ағытып, қайта қосыңыз. Ақаулық шешілмесе, техникалық қызмет көрсету орталығына хабарласыңыз.
