HNC 9.8 AB X/HA - Okap Hotpoint Ariston - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Hotpoint Ariston
Model	HNC 9.8 AB X/HA
Szerokość	90 cm
Głębokość	50 cm
Minimalna wysokość	70 cm
Waga netto	15 kg
Zasilanie elektryczne	220-240 V ~ 50 Hz
Moc silnika	250 W
Oświetlenie	LED, 2 x 3 W
Prędkości	3 prędkości + intensywny
Maksymalny przepływ powietrza	650 m³/h
Typ sterowania	Elektroniczne dotykowe
Filtr tłuszczowy	Aluminiowy, zmywalny
Filtr węglowy	Aktywny, wymienny
Wskaźnik nasycenia	Tak (filtr tłuszczowy i węglowy)
Poziom hałasu	58 dB (A) (prędkość normalna)
Funkcje specjalne	Opóźnione wyłączenie, minutnik
Konserwacja	Czyścić filtr tłuszczowy co miesiąc (lub gdy wskaźnik)
Części zamienne	Filtry, żarówki, sterowanie
Wskaźnik naprawialności	7,4 / 10

Często zadawane pytania - HNC 9.8 AB X/HA Hotpoint Ariston

Jakie są dokładne wymiary okapu Hotpoint Ariston HNC 9.8 AB X/HA?

Okap ma szerokość 90 cm, głębokość 50 cm i wysokość regulowaną od 70 do 120 cm w zależności od instalacji.

Jak zainstalować okap w trybie recyrkulacji lub wyciągu?

W trybie wyciągu podłącz okap do przewodu wentylacyjnego na zewnątrz. W trybie recyrkulacji dodaj filtr węglowy aktywny (niedołączony) i zamknij wylot powietrza.

Jak czyścić filtry tłuszczowe?

Filtry tłuszczowe aluminiowe można myć w zmywarce lub ręcznie w gorącej wodzie z detergentem. Przed ponownym montażem dokładnie wysusz.

Jak często wymieniać filtr węglowy?

Filtr węglowy należy wymieniać co 3 do 6 miesięcy w zależności od użytkowania lub gdy zaświeci się wskaźnik nasycenia.

Okap hałasuje, czy to normalne?

Poziom hałasu wynosi 58 dB przy normalnej prędkości, co jest standardowe. Jeśli hałas wzrasta, sprawdź, czy filtry są czyste i czy nic nie blokuje silnika.

Jak włączyć oświetlenie okapu?

Naciśnij przycisk oświetlenia (symbol żarówki) na panelu dotykowym. Diody LED zapewniają światło białe o mocy 3 W każda.

Co zrobić, jeśli okap nie włącza się?

Sprawdź zasilanie elektryczne (bezpiecznik lub wyłącznik). Jeśli problem nie ustąpi, skontaktuj się z serwisem. Nie demontuj okapu samodzielnie.

Czy pilot zdalnego sterowania jest dołączony do okapu?

Nie, ten okap nie jest wyposażony w pilota. Sterowanie odbywa się za pomocą panelu dotykowego z przodu.

Jaki jest wskaźnik naprawialności tego modelu?

Wskaźnik naprawialności wynosi 7,4 na 10, co oznacza, że części takie jak filtry i żarówki są łatwo dostępne i wymienne.

Gdzie znaleźć części zamienne do okapu HNC 9.8 AB X/HA?

Części zamienne (filtry, żarówki, sterowanie) są dostępne u autoryzowanych dealerów Hotpoint Ariston oraz na stronach internetowych z częściami zamiennymi.

INSTRUKCJA OBSŁUGI HNC 9.8 AB X/HA Hotpoint Ariston

Instrukcja obsługi,2

Montaż,4

Ostrzeżenia,16

Serwis Techniczny,29

Instalacja,55

Elementy sterownicze CHIMNEY,56

Konserwacja i pielęgnacja,56

Usterki i środki zaradcze,57

UA

Українською

! Instrukcję należy zachować w celu

późniejszego korzystania. W przypadku sprzedaży, odstąpienia lub przeniesienia urządzenia, należy upewnić się, że jest ona do niego dołączona.

! Instrukcję należy uważnie przeczytać: zawiera ona ważne informacje na temat instalacji, użytkowania i bezpieczeństwa.

! Nie wolno wprowadzać zmian o charakterze elektrycznym lub mechanicznym do urządzenia lub przewodów odprowadzających.

Bezpieczeństwo ogólne

- Minimalna odległość między powierzchnią płyty grzejnej, na której stawiane są naczynia, a najniższą częścią okapu nie może wynosić mniej niż:

65 cm, jeśli okap jest zainstalowany nad gazową płytą grzejną

55 cm, jeśli okap jest zainstalowany nad elektryczną płytą grzejną.

Jeśli w instrukcji instalacji gazowej płyty grzejnej wskazana jest większa minimalna odległość od okapu, należy ją zachować.

- Okap wyposażony jest w rozporowe kołki mocujące, które są odpowiednie do większości ścian/sufitów. Należy jednak skonsultować się z wykwalifikowanym technikiem, w celu potwierdzenia, czy materiały są odpowiednie do danego rodzaju ściany/sufitu, które muszą utrzymać ciężar okapu.

- Uwaga! Nie podłączać urządzenia do sieci elektrycznej, dopóki instalacja nie zostanie w pełni zakończona.

- Przed przystąpieniem do jakichkolwiek czynności związanych z czyszczeniem lub konserwacją, należy odłączyć okap od zasilania elektrycznego, wyjmując wtyczkę z kontaktu lub wyłączając wyłącznik główny lokalu mieszkalnego.

- Do wykonywania wszystkich prac instalacyjnych i konserwacyjnych, należy korzystać z rękawic roboczych.

- Urządzenie nie powinno być użytkowane przez dzieci lub osoby o ograniczonej

sprawności fizycznej, zmysłowej lub umysłowej oraz nieposiadające odpowiedniego doświadczenia lub wiedzy, o ile nie znajdują się one pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo bądź nie zostały przez tę osobę przeszkolone w zakresie obsługi urządzenia.

- Należy pilnować, aby dzieci nie bawiły się urządzeniem.

- Nie należy nigdy korzystać z urządzenia bez prawidłowo zamontowanego filtra przeciwtłuszczowego!

- Na okapie NIGDY nie należy stawiać żadnych przedmiotów, chyba że taka możliwość zostanie wyraźnie wskazana.

- W pomieszczeniu należy zapewnić odpowiednią wentylację, jeśli okap kuchenny jest używany równocześnie z innymi urządzeniami na gaz lub inne paliwa.

- Powietrze zasysane przez okap nie może być odprowadzane do przewodu wylotowego spalin wytworzonych przez urządzenia gazowe lub pracujące na innych paliwach.

- Należy przestrzegać wszystkich przepisów dotyczących odprowadzania powietrza.

- Surowo zabrania się gotowania potraw na otwartym ogniu pod okapem; stosowanie otwartego ognia szkodzi filtrom i może być źródłem pożarów, dlatego też należy go bezwzględnie unikać.

- Zaleca się stałe nadzorowanie potraw podczas ich smażenia, aby zapobiec zapaleniu się rozgrzanego oleju.

- Jeśli chodzi o środki techniczne oraz środki bezpieczeństwa, jakie muszą zostać zastosowane przy odprowadzaniu dymów, należy ściśle przestrzegać przepisów lokalnych władz.

- Urządzenie powinno być często myte, zarówno wewnątrz, jak i na zewnątrz

(CO NAJMNIEJ RAZW MIESIĄCU, przy czym należy przestrzegać konkretnych wskazówek konserwacyjnych zawartych w niniejszej instrukcji).

• Nieprzestrzeganie zasad związanych z czyszczeniem okapu oraz z wymianą i czyszczeniem filtrów stwarza niebezpieczeństwo pożaru.
• Nie korzystać z okapu bez prawidłowo zamontowanych lamp, ani też nie pozostawiać go w takim stanie w związku z możliwym niebezpieczeństwem porażenia prądem elektrycznym.
• Producent nie ponosi żadnej odpowiedzialności za problemy z urządzeniem oraz za jego uszkodzenia lub pożary wynikłe z nieprzestrzegania wskazówek zawartych w niniejszej instrukcji.
• Uwaga! Dostępne części mogą się bardzo mocno rozgrzać, jeśli korzysta się z nich wraz z urządzeniami do gotowania.
• Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie powinny bawić się urządzeniem. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci, jeśli nie są one nadzorowane.

TR

Uyarılar

! Nigdy nie korzystać z usług nieautoryzowanych techników.

Podać:

- Rodzaj usterki;

• Model urządzenia (Mod.)

- Numer seryjny (S/N)

Te ostatnie informacje można znaleźć na tabliczce znamionowej umieszczonej na urządzeniu.

TR

Teknik Servis

Prawidłowy sposób instalacji urządzeniu przedstawiono na rysunkach na pierwszych stronach niniejszej instrukcji. Instalacja musi zostać przeprowadzona przez wykwalifi kowany personel.

Podłączenie do sieci elektrycznej

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na etykiecie umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu. Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwia całkowite odcięcie od sieci elektrycznej w warunkach kategorii przepięć III, zgodnie z zasadami instalacji.

Uwaga! Przed połączeniem obwodu okapu z siecią zasilania i sprawdzeniem jego działania, należy zawsze sprawdzić, czy kabel sieciowy został prawidłowo zamontowany.

Odprowadzanie powietrza (w wersjach wyciągowych)

Okap należy połączyć z przewodami i otworami odprowadzającymi o średnicy odpowiadającej średnicy wylotu powietrza (kołnierza łączącego). Użycie przewodów i otworów w ścianie o mniejszej średnicy spowoduje zmniejszenie wydajności wyciągu i znaczny wzrost hałasu. Producent jest pod tym względem zwolniony z wszelkiej odpowiedzialności.

! Należy użyć przewodu o jak najmniejszej długości.

! Należy użyć przewodu o jak najmniejszej ilości łuków

! Należy unikać znacznych zmian w przekroju przewodu.

! Należy korzystać z przewodu o jak najbardziej gładkiej powierzchni wewnętrznej.

! Materiał, z którego wykonany jest przewód, musi być zgodny z przepisami.

! Okapu nie należy przyłączać do przewodów odprowadzających spaliny innych urządzeń (kotłów, kominków, piecyków, itp.).

! Wykonując wylot powietrza należy się stosować do zaleceń właściwych organów. Odprowadzane powietrze nie może być usuwane przez wglębienie w ścianie, z wyjątkiem sytuacji, gdy takie wglębienie jest przeznaczone do tego właśnie celu.

! Lokal należy zaopatrzyć we wloty powietrza, aby okap nie spowodował powstania ujemnego ciśnienia w pomieszczeniu (nie może ono przekraczać 0,04 mbar).

! Producent jest zwolniony z wszelkiej odpowiedzialności, w przypadku, gdy powyższe normy nie są przestrzegane.

Filtrująca czy wyciągowa?

! Państwa okap jest gotowy do użytku w wersji wyciągowej. W celu korzystania z okapu w wersji filtrującej, należy zainstalować ZESTAW DODATKOWY.

Uwaga: Jeśli dodatkowy system filtrujący z węglem aktywnym jest dostarczany na wyposażeniu, to, w niektórych przypadkach, może być już zainstalowany w okapie. Informacje na temat przekształcenia okapu z wersji wyciągowej w wersję filtrującą zostały zawarte w niniejszej instrukcji (zob. "Wersja filtrująca").

Wersja wyciągowa

Okap oczyszcza powietrze i wyrzuca je na zewnątrz przez przewód odprowadzający (średnica 150 mm) przymocowany do kołnierza łączącego. Średnica przewodu odprowadzającego musi odpowiadać średnicy pierścienia łączącego.

Uwaga! Przewód odprowadzający nie jest dostarczony i należy go zakupić. W części poziomej przewód musi być lekko nachylony do góry (około 10°), co ułatwia transport powietrza na zewnątrz. Jeśli okap jest wyposażony w filtry z węgłem aktywnym, należy je wyjąć.

Wersja filtrująca

Okap oczyszczna powietrze i wprowadza je ponownie do pomieszczenia. Aby móc korzystać z okapu w tej wersji, należy zainstalować dodatkowy system filtrujący z węglem aktywnym.

W tej wersji konieczny jest deflektor powietrza, element redukcyjny i filtr/-y z aktywnym węglem. Otwory do usuwanie powietrza w przewodzie górnym muszą się znajdować w górnej części.

Dane techniczne

Model	Wysokość (cm)	Szerokość (cm)	Głębokość (cm)	∅ przewodu odprowadzającego (cm)
CHIMNEY 60cm	61-82 59.8	50 15/12
CHIMNEY 90cm	61-82 89.9	50 15/12

Proszę sprawdzić całkowite pochłanianie i absorbcję światła na tabliczce znamionowej.

	Moc Napięcie Gwint	Wymiary
Halogenowa 25 W	2 x 25 W	230 V	G9
Halogenowa 20 W	2 x 20 W	12 V G4	L30x∅10

LED *

Grupa ryzyka 1 według normy EN 62471

CE	Model ten jest zgodny z następującymi przepisami UE:“Low voltage” Directive 2006/95/EC (12-12-2006)“EMC” Directive 2004/108/EC (15-12-2004)Rozporządzenie unijne, w odniesieniu do nr 66/2014, integrujące dyrektywę 2009/125/KE

Wzorzec odniesienia:

•EN 60704-2-13:2011; EN 60704-3:2006

•EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/

A2:2011; EN 61591:1997/A11:2014

•EN 50564:2011

* Tylko w niektórych modelach

PL

Elementy sterownicze CHIMNEY

Modele z panelem przyciskowym Soft Button

HNC9.8LBX/HA

HNC6.8ABX/HA

HNC9.8ABX/HA

T1 Reset silnika

Naciśnięcie przycisku przy wyłączonym okapie, powoduje ustawienie pierwszej prędkości. Naciśnięcie przycisku podczas pracy okapu powoduje jego przejście w stan OFF

T2 Prędkość 1

Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości 1.

T3 Prędkość 2

Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości 2.

T4 Prędkość 3

Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości 3.

T5 Booster

Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości intensywnej. Po 5 minutach okap powróci do poprzednio ustawionej prędkości; naciśnięcie przycisku prędkości (T2, T3 lub T4) spowoduje zaś wyjście z funkcji booster i ustawienie wybranej prędkości.

T6 ON/OFF oświetlenia

Sygnalizacja filtra tłuszczowego i

przeciwzapachowego

Miganie ikony pierwszej prędkości T2 oznacza nasycenie filtra tłuszczowego, miganie ikony drugiej prędkości T3 oznacza nasycenia fi ltra przeciwzapachowego. Miganie obu ikon T2 i T3 oznacza nasycenie obu filtrów. Konieczne jest wówczas wyczyszczenie/wymiana filtrów tłuszczowych "A" i/lub przeciwzapachowego "B" (zob."Konserwacja i pielęgnacja").

Aby zresetować licznik filtra, należy:

Przy włączonym okapie nacisnąć na trzy sekundy T5.

Dioda sygnalizująca ostrzeżenie zamiga trzy razy, a następnie powróci do wyświetlania zwykłego trybu roboczego.

W przypadku równoczesnego sygnalizowania obu ostrzeżeń dotyczących filtrów, należy powtórzyć resetowanie.

Pierwsze resetowanie odnosi się do filtra tłuszczowego, drugie do fi ltra zapachowego.

Konfi guracja okapu:

W celu ustawienia żądanego trybu roboczego okapu, przy wyłączonym urządzeniu należy nacisnąć T5 przez około 6 sekund. Ikony T2 lub T3 zapalą się, wskazując na rodzaj instalacji: T2 wyciągowy, T3 filtrujący.

Tryb roboczy można zmienić naciskając cyklicznie przycisk T5.

W celu zapisania nowej konfiguracji, należy nacisnąć jeden raz przycisk T1.

Konserwacja i pielęgnacja

Uwaga! Przed przystąpieniem do jakichkolwiek czynności związanych z czyszczeniem lub konserwacją, należy odłączyć okap od zasilania elektrycznego, wyjmując wtyczkę z kontaktu lub wyłączając wyłącznik główny lokalu mieszkalnego.

Pierwsze czyszczenie

• Zdjąć folie ochronne
- Usnąć zanieczyszczenia wilgotną gąbką z małą ilością neutralnego mydła
- Spłukać wilgotną szmatką
- Wytrzeć miękką szmatką; jeśli okap jest ze stali nierdzewnej, należy wycierać zgodnie z kierunkiem satynowania metalu

Czyszczenie okresowe

Okap należy często czyścić (przynajmniej z tą samą częstotliwością, z jaką przeprowadza się konserwację filtrów tłuszczowych), zarówno w środku, jak i z zewnątrz. Do czyszczenia należy użyć wilgotnej szmatki, neutralnego detergentu w płynie i letniej wody.

Należy unikać stosowania produktów o właściwościach ściernych lub korozyjnych.

Uwaga: Nieprzestrzeganie zasad związanych z czyszczeniem okapu i wymianą filtrów stwarza niebezpieczeństwo pożaru. W związku z tym zaleca się ściśle przestrzegać podanych instrukcji. Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary spowodowane niewłaściwą konserwacją bądź nieprzestrzeganiem wyżej wskazanych zaleceń.

Konserwacja filtrów przeciwtłuszczowych (A)

Filtr przeciwtłuszczowy zatrzymuje cząsteczki tłuszczu powstające podczas gotowania; należy go czyścić co najmniej raz na miesiąc przy użyciu łagodnych detergentów, ręcznie lub w zmywarce w niskich temperaturach i w krótkim cyklu mycia.

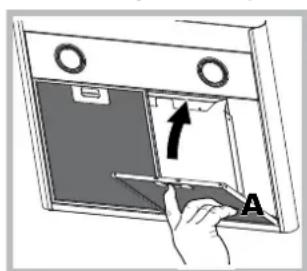

Aby rozmontować filtr tłuszczów, należy pociągnąć sprężynowy uchwyt zwalniający. Po myciu w zmywarce metalowy filtr przeciwtłuszczowy może stracić kolor, ale jego zdolność filtrowania nie zmienia się.

Konserwacja filtra węglowego (B)

Filtr węglowy zatrzymuje nieprzyjemne zapachy powstające podczas gotowania. Nasycenie filtra węglowego następuje po jego dłuższym lub krótszym użytkowaniu w zależności

od rodzaju kuchni i regularności czyszczenia filtra tłuszczowego. Wkład należy w każdym razie wymieniać przynajmniej co dwadzieścia miesiące.

Ten filtr NIE może być myty ani regenerowany

Demontaż: Wyjąć filtr z aktywnym węglem naciskając dwie umieszczone z przodu dźwignie, które mocują go do okapu.

Montaż: Zaczepić filtr z aktywnym węglem najpierw z tył u na metalowych wypustkach okapu, a następnie z przodu naciskając dwie dźwignie.

Odłączyć urządzenie od sieci zasilania elektrycznego i wyjąć filtry przeciwłuszczowe.

Uwaga! Przed dotknięciem żarówek, należy upewnić się, że są zimne.

1. Z d j a ć o s t o n e podważając ją małym, płaskim śrubokrętem lub podobnym narzędziem.

2. Wymienić uszkodzoną żarówkę. Stosować wyłącznie żarówki o takich samych parametrach technicznych jak uszkodzone żarówki (szczegółowe informacje w

danych technicznych podanych w instrukcji).

1. Zamknąć osłone (mocowanie zatrzaskowe).

Wymiana żarówek LED \*

Okap jest wyposażony w system oświetlenia oparty na technologii LED. Diody Led gwarantują optymalne oświetlenie, dłuższą żywotność i mniejsze zużycie energii w porównaniu z tradycyjnymi żarówkami. W celu wymiany, należy się zwrócić do serwisu.

Kabel elektryczny

Jeśli kabel zasilania jest uszkodzony, może zostać wymieniony przez producenta lub jego serwis obsługi technicznej, tak aby uniknąć jakiegokolwiek ryzyka.

USUWANIE

To urządzenie posiada znak zgodności z Dyrektywą Europejską 2012/19/WE, Waste Electrical and Electronic

Equipment (WEEE). Upewniając się, że ten produkt zostanie usunięty w prawidłowy sposób, użytkownik przyczynia się do zapobiegania potencjalnemu negatywnemu wpływowi na środowisko i zdrowie.

Symbol na produkcie lub na dołączonej do niego dokumentacji informuje, że to urządzenie nie powinno być traktowane jak zwykłe odpady domowe, lecz musi zostać przekazane do odpowiedniego punktu zbiórki urządzeń elektrycznych i elektronicznych w celu recyklingu. Należy je zezłomować, stosując się do lokalnych przepisów w zakresie usuwania odpadów. W celu uzyskania dodatkowych informacji dotyczących unieszkodliwiania, odzyskiwania i recyklingu tego produktu, należy się skontaktować z właściwym miejscowym urzędem, z punktem zbiórki odpadów pochodzących z gospodarstw domowych lub ze sklepem, w którym produkt został zakupiony

Usterki i środki zaradcze

Jeśli w działaniu urządzenia dojdzie do usterek, przed skontaktowaniem się z Serwisem Technicznym, należy przeprowadzić następujące proste kontrole:

Jeśli okap nie działa:

Sprawdzić czy:

• dopływ prądu nie został przerwany.
• wybrano jedną z prędkości.

Jeśli skuteczność działania okapu jest niska:

Sprawdzić czy:

• Wybrana prędkość silnika jest odpowiednia do ilości uwalnianych spalin i oparów.
• Kuchnia jest wystarczająco wietrzona, umożliwiając prawidłowy dopływ powietrza.
• Filtr węglowy nie jest zużyty (okap w wersji filtrującej).

Jeśli okap wyłączyć się podczas zwykłej pracy:

Sprawdzić czy:

• dopływ prądu nie został przerwany.
• nie doszło do interwencji urządzenia wielobiegunowego.

W przypadku usterek w działaniu urządzenia, przed skontaktowaniem się z Serwisem Technicznym, należy odłączyć urządzenie od zasilania na co najmniej 5 sekund, wyjmując wtyczkę z gniazdka, i ponownie przyłączyć. Jeśli usterka nie znika, należy skontaktować się z serwisem technicznym.

Oszczędzaj energię i respektuj środowisko

PL

• Proszę używać okapu kuchennego z ustawieniem szybkości odpowiadającym rzeczywistym potrzebom; proszę ograniczyć korzystanie z funkcji „intensywnej prędkości“, jeśli obecna. Korzystanie z okapu kuchennego w racjonalny sposób pozwoli na ograniczenie zużycia energii i uniknięcie niepotrzebnego marnowania czystego i klimatyzowanego powietrza.
• Proszę nie włączać oświetlenia okapu kuchennego, chyba że konieczne jest oświetlenie powierzchni gotowania.

Kurulum
