Producttype	Digitale multimeter
Merk	Velleman
Model	DVM860BL
Weergave	LCD 3 ½ digits
Max AC-spanning	750 V
Max DC-spanning	1000 V
Max AC/DC-stroom	10 A
Max weerstand	20 MΩ
Doorgangstest	Ja, met geluidssignaal
Diodetest	Ja
Voeding	9 V batterij (type 6F22)
Afmetingen	180 × 90 × 50 mm
Gewicht	300 g (inclusief batterij)
Veiligheidscategorie	CAT II
Garantie	2 jaar
Onderhoud	Reinigen met een droge, zachte doek
Reserveonderdelen	9 V batterij, reservezekering
Repareerbaarheid	Overlaten aan een gekwalificeerde technicus
Meegeleverde accessoires	Meetkabels (paar), batterij

Veelgestelde vragen - DVM860BL VELLEMAN

Hoe meet ik de wisselspanning met de DVM860BL?

Draai de keuzeschakelaar naar de stand V~. Sluit de meetsnoeren aan (rood op V/Ω, zwart op COM). Plaats de punten op de aansluitingen van het circuit. Lees de waarde op het display af.

Hoe vervang ik de batterij van de multimeter?

Schakel het apparaat uit. Verwijder het achterdeksel door de schroef los te draaien. Vervang de gebruikte 9V-batterij door een nieuwe (type 6F22). Sluit het compartiment en schroef het deksel vast.

Wat betekent de weergave '1' of 'OL'?

Deze indicaties betekenen overschrijding van het bereik (overload). De meting is hoger dan het geselecteerde bereik. Selecteer een hoger bereik of controleer uw verbindingen.

Hoe voer ik een doorgangstest uit?

Zet de keuzeschakelaar op het symbool diode of geluidsgolf (doorgangstest). Sluit de meetsnoeren aan. Als het circuit gesloten is (lage weerstand), klinkt er een pieptoon.

Welke veiligheidsmaatregelen moeten worden genomen?

Meet nooit een spanning hoger dan 1000 V DC of 750 V AC. Gebruik snoeren in goede staat. Houd u aan de veiligheidscategorieën CAT II. Raak de metalen punten niet aan tijdens metingen.

Is de DVM860BL automatisch bereikinstellend?

Nee, dit model heeft handmatige bereiken. U moet het juiste bereik selecteren met de draaischakelaar voor elke type meting.

Hoe meet ik de gelijkstroom?

Draai de keuzeschakelaar naar een stand A-- (gelijkstroom). Sluit het rode snoer aan op de 10A-ingang (voor hoge stroom) of mA (voor lage stroom). Plaats de multimeter in serie in het circuit.

Hoe gebruik ik de HOLD-functie?

Druk op de knop HOLD om de weergegeven waarde vast te houden. Druk nogmaals om los te laten. Handig om een meting af te lezen op een moeilijk bereikbare plaats.

Hoe maak ik het apparaat schoon?

Gebruik een droge, zachte doek om de behuizing af te vegen. Gebruik nooit oplosmiddelen, alcohol of schurende reinigingsmiddelen. Vermijd vocht.

Waar kan ik de reservezekering vinden?

De reservezekering is meestal verkrijgbaar bij elektronica-verkopers. Raadpleeg de handleiding voor het exacte type. Gebruik een zekering van dezelfde waarde om schade te voorkomen.

GEBRUIKSAANWIJZING DVM860BL VELLEMAN

Ontdoe u, op het einde van zijn levensduur, van dit product volgens de plaatselijke en nationale regelgeving inzake verwijdering. Lees deze handleiding grondig voor u het toestel in gebruik neemt.

Dank u voor uw aankoop ! Gebruik dit toestel voor verschillende testen en metingen: AC & DC spanning & stroom, weerstand, temperatuur, batterijen, diodes, continuïteit en transistors. U kunt ook AC en DC stroom meten met een optionele stroomtang (bv. AC97 voor AC stroom).

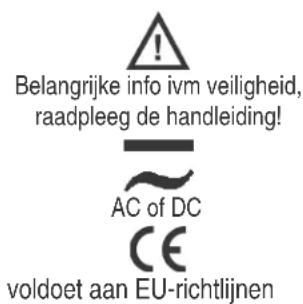

2. Veiligheid

Deze meter werd ontworpen conform IEC-1010 m.b.t. de veiligheidsvoorschriften voor elektronische meetinstrumenten met een overspanningscategorie (CAT III) 600V en pollutie 2. Respecteer deze voorschriften:

• De gebruiker moet zich beschermen tegen elektroshocks.
• Gebruik het toestel enkel voor de toepassingen die worden beschreven in deze handleiding.
• Ga na of het toestel niet werd beschadigd tijdens het transport.
• De isolatie van de meetsnoeren mag niet beschadigd zijn en/of de draad zelf mag niet blootliggen.
• U voldoet enkel aan de veiligheidsvereisten indien u het toestel gebruikt met de meegeleverde meetsnoeren. Zo nodig moet u ze vervangen door identieke snoeren of door meetsnoeren met identieke elektrische specificaties. Alle meetsnoeren moeten in goede staat zijn.
• Selecteer de juiste ingangsaansluiting en functie en het juiste bereik op voorhand.

• Overschrijd nooit de vermelde grenswaarden voor de verschillende meetbereiken.

• Raak nooit ongebruikte ingangsaansluitingen aan wanneer het toestel aangesloten is op een schakeling.

• Plaats de bereikschakelaar in de hoogste stand indien u de waarde die u wilt meten niet op voorhand kent.
• Meet nooit spanningen tussen de ingangsbus en de aarde die 600V overschrijden.
• Wees uiterst voorzichtig wanneer u werkt met spanningen hoger dan 60VDC of 30Vrms AC. Houd uw vingers achter de beschermende rand wanneer u het apparaat gebruikt.
• Sluit de snoeren niet aan op een spanningsbron terwijl de functieschakelaar is ingesteld op één van de volgende modes: stroom, weerstand, temperatuur, batterij, diode, transistor of continuïteit.
• U moet alle meetsnoeren loskoppelen van de schakeling die u wilt testen vóór u de functieschakelaar instelt op een andere functie of bereik.
• Gebruik het toestel niet in een stofrijke omgeving of in de nabijheid van gassen en stoom.
• Bij defect moet u een geschoold technicus raadplegen.
• U mag de meter enkel gebruiken wanneer het achterpaneel goed dichtgeschroefd is.
• U mag het toestel niet gebruiken of opbergen in een omgeving die is blootgesteld aan rechtstreeks zonlicht, hoge temperaturen, een hoge vochtigheidsgraad of condensatie.

3. Beschrijving toestel

a. Frontpaneel

1. LCD display : maakt uitlezing van gemeten waarden mogelijk
2. ON/OFF knop : om het toestel in en uit te schakelen
3. BEREIK knop : stel automatische of manuele bereikkeuze in
4. FUNC knop : kies AC of DC meting, kies °C of °F
5. Keuzeschakelaar : kies een functie en een bereik
6. 10A jack : ingangsaansluiting voor max. 10A stroom
7. INPUT jack : ingangsaansluiting (uitgezonderd: 10A)
8. COM jack
9. Shop : om de LCD enkele seconden te doen oplichten
10. DATA HOLD knop : de weergegeven data blijven op het scherm staan
    11.MAX HOLD knop : de hoogst gemeten waarde wordt opgeslagen

b. Symbolen op het scherm

MAX.H

Maximumwaarde wordt onthouden

DATA-H

Data op het scherm wordt onthouden

4. Onderhoud

• Verwijder het achterpaneel niet terwijl een spanning is aangesloten. Enkel een geschoolde technicus mag dit toestel repareren.
• Ontkoppel de meetsnoeren van alle stroombronnen voor u de behuizing opent.
• Vervang de batterijen wanneer het symbol verschijnt.
• Vervang een gesprongen zekering door een identiek exemplaar of door een zekering met dezelfde technische specificaties: F 200mA/250V (quick-acting).
• Veeg het toestel schoon met een klamme doek en een milde detergent. Gebruik geen schurende middelen of solventen.
• Plaats de voedingsschakelaar in de OFF stand wanneer u het toestel niet gebruikt.
• Verwijder de batterij indien u het toestel gedurende lange tijd niet gebruikt. Zo beschermt u het toestel tegen lekken.

5. Specifications

U kunt max. nauwkeurigheid verwachten tot 1 jaar na de ijking. De ideale werkomstandigheden vereisen een temperatuur van 18 tot 28°C (64 tot 82°F) en een max. relatieve vochtigheidsgraad van 75%.

5.1 Algemene Specifications

Max. uitlezing 1999 (3 ½ digits)

Polariteitsindicatie "-" duidt op negatieve polariteit

Buiten-bereik aanduiding "OL"

Afgebeelde meeteenheid Eenheid van elektrische capaciteit

Batterij-laag aanduiding " "-symbool wordt weergegeven

Maximum hoogte 2000m

Max. spanning tussen

ingangsaansluitingen en aarding 600V DC of AC

Bescherming dmv zekering F 200mA/250V (quick-acting)

Automatische uitschakeling (power off) 15 minuten

Voeding 3 x AAA-batterij van 1.5V

Werktemperatuur 0°C tot +40°C (+32 tot +104°F)

Opslagtemperatuur -10°C tot +50°C (+10 tot +122°F)

Afmetingen 158 x 74 x 32mm

Gewicht ±250g (batterijen inbegrepen)

5.2 Elektrische specificaties

5.2.1. DC spanning

Bereik	Resolutie	Nauwkeurigheid
200mV	0.1mV	±0.7% vd uitlezing + 2 digits
2V	0.001mV
20V	0.01mV
200V	0.1mV
600V	1V

Ingangsimpedantie : 10MΩ

Bescherming tegen overbelasting : 250V DC of rms AC voor het 200mV-bereik, 600V DC of V rms AC voor de bereiken 2V tot 600V

Max. ingangsspanning : 600V DC

5.2.2. AC Spanning

Bereik Resolutie Nauwkeurigheid
200mV 0.1mV		±0.8% vd uitlezing + 3 digits
2V 0.001mV
20V 0.01mV
200V 0.1mV
600V 1V ±1.0% vd uitlezing + 3 digits

Ingangsimpedantie : 10MΩ

Bescherming tegen overbelasting : 250V DC of rms AC voor het 200mV-bereik, 600V DC of V rms AC voor de bereiken 2V tot 600V

Frequentiebereik : 40 tot 400Hz

Respons : gemiddeld, ijking in rms van een sinusgolf.

Max. ingangsspanning : 600V rms AC

5.2.3. DC stroom

Bereik Resolutie Nauwkeurigheid
200μA 0.1μA		±1.2% vd uitlezing + 3 digits
2000μA	1μA
20.00mA	0.01mA
200.00mA	0.1mA
2.000A	0.001A	±2.0% vd uitlezing + 10 digits
10.00A 0.01A

Bescherming tegen overbelasting : F 200mA/250V zekering (quick-acting) voor de μA, mA bereiken. Het 2A en 10A bereik hebben geen zekering.

Max. ingangsstroom : INPUT jack: 200mA, 10A jack: 10A.

Spanningsval : 200μV, 20mA, 2A: 20mV, 2000μA, 200mA, 10A-bereik: 200mV.

5.2.4. AC stroom

Bereik Resolutie Nauwkeurigheid
200μA	0.1μA	±1.5% vd uitlezing + 5 digits
2000μA	1μA
20.00mA	0.01mA
200.00mA	0.1mA
2.000A	0.001A	±3.0% vd uitlezing + 10 digits
10.00A 0.01A

Bescherming tegen overbelasting : F 200mA/250V zekering (quick-acting) voor de μA, mA bereiken. Het 2A en 10A bereik hebben geen zekering.

Max. ingangsstroom : INPUT jack: 200mA, 10A jack: 10A.

Spanningsval : 200μV, 20mA, 2A: 20mV, 2000μA, 200mA, 10A-bereik: 200mV.

Respons : gemiddeld, ijking in rms van een sinusgolf.

5.2.5. DC stroom (met optionele stroomtang AC97)

Bereik Resolutie Nauwkeurigheid
meter		0.1mV/0.1A ±1.2% vd uitlezing + 3 digits
DC stroomtang		0.1A/0.1mV typisch ±2.0%
meter		1mV/1A ±1.2% vd uitlezing + 3 digits
DC stroomtang		1A/1mV typisch ±2.0%

Bescherming tegen overbelasting : 250V DC of AC rms

Max. ingangsspanning : 200mV

5.2.6. AC stroom (met optionele stroomtang AC97)

Bereik Resolutie Nauwkeurigheid
meter		0.1mV/0.1A ±1.5% vd uitlezing + 5 digits
AC stroomtang		0.1A/0.1mV typisch ±3.0%
meter		1mV/1A ±1.5% vd uitlezing + 5 digits
AC stroomtang		1A/1mV typisch ±3.0%

Bescherming tegen overbelasting : 250V DC of AC rms

Max. ingangsspanning : 200mV

Respons : gemiddeld, ijking in rms van een sinusgolf

5.2.7. Weerstand

Bereik	Resolutie	Nauwkeurigheid
200Ω	0.1Ω	±1.0% vd uitlezing ± 3 digits
2kΩ	0.001kΩ	±1.0% vd uitlezing ± 1 digit
20kΩ	0.01kΩ
200kΩ	0.1kΩ
2MΩ	0.001MΩ
20MΩ	0.01MΩ	±1.0% vd uitlezing ± 5 digits

Open-klemspanning : ±0.25V

Bescherming tegen overbelasting : 250V DC of AC rms

5.2.8. Temperatuur

Bereik	-20°C tot 1000°C		0°F tot 1800°F
Resolutie	1°C		1°F
Nauwkeurigheid	-20°C tot 0°C	±5.0% vd uitlezing + 4 digits	0°F tot 50°F	±5.0% vd uitlezing + 4 digits
	0°C tot 400°C	±1.0% vd uitlezing ± 3 digits	50°F tot 750°F	±1.0% vd uitlezing ± 3 digits
	400°C tot 1000°C	±2.0% vd uitlezing ± 3 digits	750°F tot 1800°F	±2.0% vd uitlezing ± 3 digits

Bescherming tegen overbelasting : 250V DC of AC rms

5.2.9. Batterijen testen

Bereik	Resolutie	Functie
1.5V	0.01V	de batterijspanning weergeven (±)
3V
9V

Bescherming tegen overbelasting : F 200mA/250V zekering (quick-acting) voor de 1.5V & 3V bereiken, 250V DC of AC rms voor het 9V-bereik.

Teststroom : ±50mA (1.5V bereik), ±30mA (3V bereik), ±12mA (9V bereik)

DVM860BL - 15 - VELLEMAN

5.2.10. Diode

Bereik Resolutie Functie
	0.001V Lees de voorwaartse spanningsval van de diode af van de display

Voorwaartse DC stroom : 1mA

Sperspanning DC : ±1.5V

Bescherming tegen overbelasting : 250V DC of AC rms

5.2.11. Continuïteit

Bereik Functie
○)	Ingebouwde buzzer weerklinkt wanneer de weerstand < 50Ω

Open-klemspsanning : ±0.5V

Bescherming tegen overbelasting : 250V DC of AC rms

5.2.12. Transistor hFE

Bereik Functie
hFE Lees de h	FE waarde (0-1000) van de geteste transistor (ALL TYPES) van de display

Basisstroom : ± 2μA, Vce: ±1V

Bescherming tegen overbelasting : F 200mA/250V zekering (quick-acting)

6. Bedieningsinstructies

6.1. Data-Hold knop

Druk op de DATA-H knop om de gemeten waarde vast te houden. Druk de knop opnieuw in om de functie te deactiveren.

6.2. Maximum value hold knop

Druk tijdens uw metingen de MAX.H knop in om de hoogste gemeten waarde weer te geven. Druk nogmaals om die waarde weer van het scherm te wissen.

6.3. Func. knop

Druk deze knop in tijdens stroom- en spanningsmetingen om af te wisselen tussen DC en AC.

Druk deze knop in tijdens temperatuurmetingen om af te wisselen °C en °F.

Druk deze knop in tijdens het testen van diodes of continuïteit om één van deze twee types metingen te kiezen.

6.4. Bereik selecteren

De automatische bereikselectie is een functie die u gebruikt bij het meten van stroom, spanning en weerstand. Druk op de RANGE knop om de manuele bereikinstelling te selecteren. Telkens u de knop indrukt, selecteert u één niveau hoger. Druk op de knop wanneer het hoogste bereik is ingesteld om het laagste bereik te selecteren.

Houd de knop gedurende meer dan 2 seconden ingedrukt om terug te keren naar de automatische bereikinstelling.

6.5. Achtergrondverlichting

Druk op de ♦knop wanneer het te donker wordt om de LCD te lezen.

De achtergrondverlichting dooft automatisch uit na 15 seconden. Houd de knop gedurende 2 seconden ingedrukt om de achtergrondverlichting te doven. Onthoud dat geregeld gebruik van de achtergrondverlichting de levensduur van uw batterijen aantast.

Het symbol verschijnt wanneer de batterijspanning onder 4V zakt. Merk wel op dat dit symbool ook kan verschijnen wanneer u de achtergrondverlichting gebruikt (want dat vergt veel van de batterij), ook al bedraagt de spanning van de batterij op dat nog altijd meer dan 4V. U moet de batterij dus enkel vervangen wanneer het symbol op de display verschijnt op een ogenblik dat u de achtergrondverlichting niet gebruikt.

6.6. Auto Power Off

Het toestel wordt automatisch uitgeschakeld indien u gedurende 15 minuten geen enkele knop indrukt. De auto power off functie wordt aangekondigd door vijf korte piepjes en één lange. Druk op een willekeurige knop of draai aan de keuzeschakelaar om de normale werking van het toestel te herstellen. Hou de DATA-HOLD-knop ingedrukt terwijl u het toestel inschakelt om de auto power off functie te deactiveren.

6.7. Metingen voorbereiden

1. Druk op de ON/OFF knop. Het symbol verschijnt wanneer de batterijspanning < 3.8V. Dit geeft aan dat u de batterijen moet vervangen.
2. De Naast de INPUT jack wijst erop dat de ingangsspanning of -stroom de aangegeven grenswaarde niet mag overschrijden om beschadiging van het toestel te voorkomen.
3. Selecteer een functie en een bereik met de keuzeschakelaar. Plaats de bereikschakelaar in de hoogste stand indien u het bereik niet op voorhand kent.
4. Sluit eerst het zwarte meetsnoer (massa) en dan pas het rode meetsnoer (+) aan om elektroshocks te vermijden.

6.8. DC spanning meten

OPGELET

Beperk de max. ingangsspanning tot 600V DC !! Wees heel voorzichtig om elektroshocks te vermijden wanneer u werkt met hoge spanningen.

1. Verbind het zwarte meetsnoer met de COM jack en het rode meetsnoer met de INPUT jack.
2. Selecteer het gewenste V-bereik met de bereikschakelaar.
3. Druk op de FUNC. knop om DC meting te selecteren. Selecteer manuele of automatische bereikselectie met de RANGE knop.
4. Verbind de meetsnoeren met de bron of last die u wilt meten.
5. Lees de gemeten waarde af van de LCD. De polariteit van het rode meetsnoer wordt ook aangegeven.

OPMERKINGEN

• De buiten-bereik aanduiding "OL" verschijnt op de display indien de gemeten waarde buiten het gekozen bereik valt. Selecteer een hoger bereik.
• Plaats de bereikschakelaar in de hoogste stand indien u de waarde die u wilt meten niet op voorhand kent.
• Bij het meten van lage spanningen kunt u op de LCD schommelende waarden uitlezen wanneer de meetsnoeren in de buurt komen van de schakeling in kwestie. U kunt deze waarden gewoon negeren: deze storing verdwijnt vanzelf zodra de meetsnoeren fysiek contact maken met de te testen schakeling.

6.9. AC spanning meten

OPGELET

De ingangsspanning mag de 600Vrms AC niet overstijgen. Wees heel voorzichtig om elektroshocks te vermijden wanneer u werkt met hoge spanningen.

1. Verbind het zwarte meetsnoer met de COM jack en het rode meetsnoer met de INPUT jack.
2. Selecteer het gewenste V-bereik met de bereikschakelaar.
3. Druk op de FUNC. knop om AC meting te selecteren. Selecteer manuele of automatische bereikselectie met de RANGE knop.
4. Verbind de meetsnoeren met de bron of last die u wilt meten.
5. Lees de gemeten waarde af van de LCD.

OPMERKINGEN

• De buiten-bereik aanduiding "OL" verschijnt op de display indien de gemeten waarde buiten het gekozen bereik valt. Selecteer een hoger bereik.
• Plaats de bereikschakelaar in de hoogste stand indien u de waarde die u wilt meten niet op voorhand kent.
• Bij het meten van lage spanningen kunt u op de LCD schommelende waarden uitlezen wanneer de meetsnoeren in de buurt komen van de schakeling in kwestie. U kunt deze waarden gewoon negeren: deze storing verdwijnt vanzelf zodra de meetsnoeren fysiek contact maken met de te testen schakeling.

6.10. DC stroom meten

OPGELET: deactiveer de schakeling die u wilt testen voor u hem aansluit op de meter.

1. Verbind het zwarte meetsnoer met de COM jack en het rode meetsnoer met de INPUT jack voor stroommetingen tot 200mA. Verbind het rode meetsnoer met de 10A jack voor metingen tot 10A.
2. Selecteer het gewenste μA, mA of A bereik met de bereikschakelaar.
3. Druk op de FUNC. knop om DC meting te selecteren. Selecteer manuele of automatische bereikisntelling met de RANGE knop.
4. Schakel de meetsnoeren in serie met de last die u wilt meten.
5. De gemeten waarde en de polariteit van het rode meetsnoer staan op de LCD.

REMARKS

• De LCD geeft de buiten-bereik aanduiding "OL" weer indien de gemeten waarde te hoog is voor het gekozen bereik. Selecteer een hoger bereik.
• Plaats de bereikschakelaar in de hoogste stand indien u de waarde die u wilt meten niet op voorhand kent.
• Respecteer de grenswaarden ⚠: de max. stroom voor de INPUT jack bedraagt 200mA. De zekering zal springen indien de grenswaarden worden overschreden. De max. stroom voor de 10A aansluiting is 10A en dit bereik wordt niet beschermd door een zekering.

6.11. AC stroom meten

OPGELET: deactiveer de schakeling die u wilt testen voor u hem aansluit op de meter.

1. Verbind het zwarte meetsnoer met de COM jack en het rode meetsnoer met de INPUT jack voor stroommetingen tot 200mA. Verbind het rode meetsnoer met de 10A jack voor metingen tot 10A.
2. Selecteer het gewenste μA, mA of A bereik met de bereikschakelaar.
3. Druk op de FUNC. knop om AC meting te selecteren. Selecteer manuele of automatische bereikinstelling met de RANGE knop.
4. Schakel de meetsnoeren in serie met de last die u wilt meten.
5. Lees de gemeten waarde af van de LCD.

OPMERKINGEN

• De LCD geeft de buiten-bereik aanduiding "OL" weer indien de gemeten waarde te hoog is voor het gekozen bereik. Selecteer een hoger bereik.
• Plaats de bereikschakelaar in de hoogste stand indien u de waarde die u wilt meten niet op voorhand kent.
• Respecteer de grenswaarden ⚠: de max. stroom voor de INPUT jack bedraagt 200mA. De zekering zal springen indien de grenswaarden worden overschreden. De max. stroom voor de 10A aansluiting is 10A en dit bereik wordt niet beschermd door een zekering.

6.12. DC stroom meten (met optionele stroomtang AC97)

1. Verbind het zwarte meetsnoer van de stroomtang met de COM jack en het rode meetsnoer met de INPUT jack.
2. Plaats de bereikschakelaar in de stand.
3. Druk op de FUNC. knop om DC meting te selecteren. Kies automatische of manuele bereikinstelling met de RANGE knop.
4. Verbind de stroomtang met de schakeling die u wilt testen.
5. De gemeten waarde en de polariteit van het rode meetsnoer worden weergegeven.

OPMERKINGEN

• Gebruik een DC stroomtang om DC stroom te meten
• De LCD geeft de buiten-bereik aanduiding "OL" weer indien de gemeten waarde te hoog is voor het gekozen bereik. Selecteer een hoger bereik.
• Plaats de bereikschakelaar in de hoogste stand indien u de waarde die u wilt meten niet op voorhand kent.
• Stel hetzelfde bereik in op de DVM860BL en de DC stroomtang. Indien de bereiken elkaar slechts gedeeltelijk overlappen, dan moet u er extra over waken dat u de grenswaarden van geen van beide toestellen overschrijdt:
  a. de gevoeligheid van het 200A bereik is 200mV, die van het 2000A bereik 2V. De gevoeligheid van de stroomtang moet dan 0.1A/0.1mV zijn om er zeker van te zijn dat de uitgelezen waarde ook de gemeten waarde is.
  b. Indien uw stroomtang een lage gevoeligheid heeft (0.1A/0.01mV), dan zal de aangegeven waarde 10 x lager zijn dan de gemeten waarde bv. de gemeten stroom is 100A, dus is de aangegeven waarde 10.0A.
  c. Indien uw stroomtang een hoge gevoeligheid heeft (0.1A/1mV), dan zal de aangegeven waarde 10 x hoger zijn dan de gemeten waarde bv. de gemeten stroom is 10A, dus is de aangegeven waarde 100.0A.

6.13. AC stroom meten (met optionele stroomtang AC97)

1. Verbind het zwarte meetsnoer van de stroomtang met de COM jack en het rode meetsnoer met de INPUT jack.
2. Plaats de bereikschakelaar in de stand.
3. Druk op FUNC. om AC meting te selecteren. Kies automatische of manuele bereikinstelling met RANGE.
4. Verbind de stroomtang met de schakeling die u wilt testen.
5. De gemeten waarde verschijnt op de LCD.

OPMERKINGEN

• Gebruik een AC stroomtang (e.g. AC97) om AC stroom te meten
• De LCD geeft de buiten-bereik aanduiding "OL" weer indien de gemeten waarde te hoog is voor het gekozen bereik. Selecteer een hoger bereik.
• Plaats de bereikschakelaar in de hoogste stand indien u de waarde die u wilt meten niet op voorhand kent.
• Stel hetzelfde bereik in op de DVM860BL en de AC stroomtang. Indien de bereiken elkaar slechts gedeeltelijk overlappen, dan moet u er extra over waken dat u de grenswaarden van geen van beide toestellen overschrijdt:
  a. de gevoeligheid van het 200A bereik is 200mV, die van het 2000A bereik 2V. De gevoeligheid van de stroomtang moet dan 0.1A/0.1mV zijn om er zeker van te zijn dat de uitgelezen waarde ook de gemeten waarde is.
  b. Indien uw stroomtang een lage gevoeligheid heeft (0.1A/0.01mV), dan zal de aangegeven waarde 10 x lager zijn dan de gemeten waarde bv. de gemeten stroom is 100A, dus is de aangegeven waarde 10.0A.
  c. Indien uw stroomtang een hoge gevoeligheid heeft (0.1A/1mV), dan zal de aangegeven waarde 10 x hoger zijn dan de gemeten waarde bv. de gemeten stroom is 10A, dus is de aangegeven waarde 100.0A.

6.14. Weerstandsmetingen

OPGELET

Zorg ervoor dat bij weerstandsmetingen geen spanning meer op de schakeling staat en dat alle condensatoren volledig ontladen zijn.

1. Verbind het zwarte meetsnoer met de COM jack en het rode meetsnoer met de INPUT jack.
2. Plaats de bereikschakelaar in de gewenste Ω stand. Kies automatische of manuele bereikinstelling met de RANGE knop.
3. Verbind de meetsnoeren met de weerstand die u wilt meten.
4. Lees de waarde af van de LCD.

OPMERKINGEN

• De LCD geeft de buiten-bereik aanduiding "OL" weer indien de gemeten waarde te hoog is voor het geselecteerde bereik. Selecteer een hoger bereik.
• Bij weerstanden > 1MΩ.kan het toestel soms enkele seconden nodig hebben om een stabiele uitlezing te produceren.
• De buiten-bereik aanduiding "OL" wordt weergegeven wanneer de ingang niet is aangesloten bv. in geval van een open schakeling.

6.15. Temperatuurmetingen

OPGELET

Verbind de thermokoppels niet met elektrische schakelingen om elektroshocks te vermijden.

1. Plaats de bereikschakelaar in de TEMP stand.
2. Selecteer °C of °F met de FUNC. knop.
3. De LCD geeft de huidige omgevingstemperatuur weer.
4. Sluit een "K"-type thermokoppel aan: stop de zwarte plug in de COM jack en de rode plug in de INPUT jack. Raak het testoppervlak of -voorwerp aan met het thermokoppel
5. Lees de gemeten waarde af van de LCD.

6.16. Batterijen testen

1. Verbind het zwarte meetsnoer met de COM jack en het rode meetsnoer met de INPUT jack.
2. Plaats de bereikschakelaar in de juiste stand naargelang de geteste batterij (1.5V, 3V, 9V).
3. Sluit de meetsnoeren aan op de batterij.
4. Lees de gemeten waarde af van de LCD. De polariteit van het rode meetsnoer wordt ook aangegeven.

6.17. Diodes testen

1. Verbind het zwarte meetsnoer met de COM jack en het rode meetsnoer met de INPUT jack (de polariteit van het rode meetsnoer is "+" ).
2. Selecteer het bereik met de bereikschakelaar.
3. Druk de FUNC. knop in om de functie -blodetest" te selecteren.
4. Verbind het rode meetsnoer met de anode en het zwarte meetsnoer met de kathode van de diode die u wilt testen.
5. Lees de waarde af van de LCD.

OPMERKINGEN

• De LCD geeft de mogelijke voorwaartse spanningsval weer van de diode.
• De buiten-bereik aanduiding "OL" verschijnt op de LCD indien de meetsnoeren niet goed zijn aangesloten.
• De buiten-bereik aanduiding "OL" verschijnt wanneer de ingang niet is aangesloten vb. bij een open schakeling.

6.18. Continuïteit testen

Deactiveer de schakeling die u wilt testen en zorg ervoor dat de condensatoren volledig ontladen zijn voor u de continuïteit in een schakeling test.

1. Verbind het zwarte meetsnoer met de COM jack en het rode meetsnoer met de INPUT jack.
2. Selecteer het gewenste bereik met de bereikschakelaar
3. Druk de FUNC. knop in om de functie "ontinui"teitstest" te selecteren.
4. Verbind de meetsnoeren met twee punten van de schakeling die u wilt testen.
5. De ingebouwde buzzer gaat af indien er continuïteit is.

OPMERKINGEN

- De buiten-bereik aanduiding "OL" wordt weergegeven wanneer de gemeten weerstand > 200Ω of wanneer de ingang niet is aangesloten bv. bij een open schakeling.

6.19. Transistortest

1. Plaats de functieschakelaar in de hFE-stand.
2. Stop de multifunctionele adapterstekker in de COM jack en de INPUT jack.
3. Controleer om welk type transistor het gaat (NPN of PNP) en lokaliseer de basis, de emitter en de collector. Stop de pootjes van de transistor in de juiste aansluitingen van de adapterstekker.
4. Lees de waarde af van de LCD.

7. Reserveonderdelen

a) Batterijen

OPGELET: maak de meetsnoeren los voor u het batterijvak opent. Zo kunt u elektroshocks vermijden.

Het -symbol verschijnt wanneer u de batterijen moet vervangen:

1. Ontkoppel de meetsnoeren van alle bronnen die onder stroom staan, schakel het toestel uit en koppel de snoeren los van de ingangsaansluitingen.
2. Schroef het batterijdeksel los en verwijder het.
3. Verwijder de batterijen en vervang ze.
4. Breng het deksel weer aan en draai de schroeven vast.

Opmerking: Respecteer alle toepasselijke wetten wanneer u uw oude batterijen weggooit.

b) Zekering

Ontkoppel alle meetsnoeren voor u de zekering vervangt om het risico op elektroshocks te vermijden. Gebruik zekeringen met de volgende specificaties om onnodig brandgevaar te vermijden: F 200mA/250mV (quick-acting).

1. De zekering moet slechts zelden worden vervangen en een gesprongen zekering is dikwijls het resultaat van een menselijke fout.
2. Schroef het batterijdeksel los, verwijder de oude zekering en breng een nieuwe in met identieke specificaties.
3. Breng het deksel weer aan.

c) Meetsnoeren

U kunt enkel volledig voldoen aan de veiligheidsvereisten indien u de meegeleverde meetsnoeren gebruikt. Indien nodig moet u ze vervangen door meetsnoeren van hetzelfde type of met dezelfde specificaties. Elektrische specificaties van de meetsnoeren: 600V 10A.

8. Accessoires

• set meetsnoeren: max. 600V / 10A
• 3 x 1.5V AAA-batterij
• handleiding
• holster
  • thermokoppel ("K"-type)
  • multifunctionele adapterstekker

De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

DVM860BL -MULTIMETRE NUMERIQUE

1. Introduction
