H573L - Afzuigkap INDESIT - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	Indesit
Model	H573L
Breedte	59,9 cm (60 cm versie)
Diepte	51,5 cm
Hoogte (afzuigversie)	73,3 tot 114,8 cm
Hoogte (recirculatieversie)	81,8 tot 114,8 cm
Brutogewicht	12,1 kg (60 cm versie)
Elektrische aansluiting	230 V ~ 50 Hz
Totaal opgenomen vermogen	160 W
Motorvermogen	120 W
Verlichting	2 halogeenlampen 12 V / 20 W max, type G4
Aantal snelheden	3 (minimum, gemiddeld, maximum)
Afvoerdiameter	150 mm (15 cm)
Type vetfilter	Metalen, wasbaar (maandelijks)
Koolstoffilter	Optioneel, vervangen elke 4 maanden
Minimale afstand elektrisch fornuis	60 cm
Minimale afstand gas/mengfornuis	70 cm
Gebruikswijze	Afzuigend of recirculerend (kit vereist)
Onderhoud	Maandelijks de buiten- en binnenkant reinigen
Repareerbaarheid	Reservemiddelen verkrijgbaar bij de erkende dienst
Normen	Richtlijnen 2006/95/EG en 2004/108/EG

Veelgestelde vragen - H573L INDESIT

Wat is de minimale afstand tussen de afzuigkap en het fornuis?

Voor een elektrisch fornuis is de minimale afstand 60 cm. Voor een gas- of mengfornuis is deze 70 cm. Houd altijd de aanwijzingen van de fabrikant van het fornuis aan als deze hoger zijn.

Hoe moet ik de metalen vetfilters reinigen?

De vetfilters moeten eenmaal per maand worden gereinigd. U kunt ze met de hand wassen met een niet-agressief reinigingsmiddel of in de vaatwasser op lage temperatuur en korte cyclus. Let op: de vaatwasser kan ze verkleuren, maar dit heeft geen invloed op de werking.

Hoe vervang ik de lamp van de afzuigkap?

Koppel eerst de afzuigkap los van het stroomnet. Zorg dat de lampen koud zijn. Verwijder de bescherming met een kleine platte schroevendraaier. Vervang door een halogeenlamp 12V - 20W max - G4. Raak de lamp niet met uw handen aan. Klik de plafonnier weer vast.

Wat moet ik doen als de afzuigkap helemaal niet werkt?

Controleer eerst of er geen stroomuitval is. Zorg ervoor dat een afzuigsnelheid is geselecteerd. Als het probleem aanhoudt, koppel de afzuigkap dan 5 seconden los en sluit hem weer aan. Als er niets verandert, neem dan contact op met de klantenservice.

Hoe installeer ik de afzuigkap in recirculatieversie?

Voor recirculatie moet u twee koolstoffilters kopen en installeren (verkrijgbaar bij uw dealer). Verwijder de vetfilters, monteer een koolstoffilter op elke beschermingsrooster van de motor door de centrale knop met de klok mee te draaien. Plaats de vetfilters terug.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter kan niet worden gereinigd of geregenereerd. Het moet worden vervangen elke 4 maanden maximaal, of vaker afhankelijk van het gebruik en de regelmaat van het reinigen van het vetfilter.

Kan ik de afzuigkap gebruiken zonder vetfilter?

Nee, de afzuigkap mag nooit worden gebruikt zonder het rooster en de filters correct geïnstalleerd. Dit levert brandgevaar op en beschadigt de motor.

Welke diameter van de afvoerleiding moet ik gebruiken?

De diameter van de afvoerleiding moet gelijk zijn aan die van de aansluitflens, dus 150 mm (15 cm). Het gebruik van een kleinere diameter vermindert de prestaties en verhoogt het geluid.

Hoe schakel ik van de afzuigversie naar de recirculatieversie?

Als de afzuigkap al in afzuigversie is, moet u de afvoerleiding verwijderen en de koolstoffilters installeren. De lucht wordt dan via het bovenste rooster de kamer in geblazen. Raadpleeg de handleiding voor details.

Waarom maakt de afzuigkap veel lawaai?

Overmatig geluid kan worden veroorzaakt door een te nauwe afvoerleiding of te veel bochten. Controleer of de diameter 150 mm is en of de leiding zo glad mogelijk is. Een verzadigd koolstoffilter kan ook het geluid verhogen.

GEBRUIKSAANWIJZING H573L INDESIT

Zich strikt aan de aanwijzingen uit deze tekst houden. Ledere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het Niet in zich nemen van de aanwijzingen in deze handleiding weergegeven worden afgewezen. De wasemkap isuitsluitend ontworpen voor huishoudelijk gelebruik.

! Dit boekje要去 voor latere raadpleging bewaard worden. In geval van verkoop, overdrecht of verplaatsing het boekje algijd bij het toestel bewaren.
! Lees de werkingsinstrumenties aandachtig door: er worden belangrijke aanwijzingen over de installation, het gebruik en de verilheid verstrecht.
! Geen elektrische of mechanische aanpassingen op het toestel of op de afvoerleidingen uitvoeren.

ALGEMENE VEILIGHEID

De minimum afstand:tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag nicht onder de 60cm liggen, in geval van een elektrisch fornuis en 70cm ,in geval van een gas- of gemengd fornuis.

Indien in de installmentie-aanwijzing van het gaskootkoestel een grotere afstand wordt aangegeven要去 hiermee rekening worden gehonden.

De wasemkap is voorzien van bevestigingspluggen die geschikt+zijn voor de meeste muurs/plafonds. Er moet zichter contact opgenomen worden met een gekwalificeerd technicus om u ervan te vergewissen dat de materialen geschikt,zijn voor het type muur/plafond. Het muur/plafond要去 stevig genoeg+zijn om het gewicht van de kap te houden.

Attentie! Het apparaat Niet aan het stroomnet aansluien voordat de installmente voltood is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning UIT te schaken.

Draag bij alle installmente- en onderhoudswerkzaamheden werkhandschoenen.

Dit apparaat mag nicht worden gebruikt door kinderen of door Personen met beperkte sensorische of geestelijke capacititeiten of met weinig ervaring en onvoldoende kennis, tenzij dit Niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veriligheid.

De kinderen要去 algond gecontrolererd worden zatat zich Niet met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster Niet goed gemonteerd is!

De wasemkap NOoit als steunvlak gebruiken tenzij dit Niet uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkkertijd worden gezruikt met andere apparaten die gas en andere brandstoffen toepassen.

De gezogenlicht mag nicht afgevoerd worden in een leiding die gebrukt worden voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder de wasemkap te koken.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, waarom要去 het absolut vermeden worden.

Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.

De bereikbare onderdelen können bijzonder warm worden als deze tegelijkertijd met kookapparaten gebrukt worden.

Wat betreff technische- en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door deplaatselijke bevoegde autoriteiten.

De wasemkap moet regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handledierung is aangegeven in ache).

Het Niet in acht nemen van de reinigingsnormen van de wasemkap en van de verwanging en reiniging van de filters kan brandgevaar veroorzaken.

Zorg allijd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.

ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand verooorzaakt door het Niet in acht nemen van de aanwijzingen uit deze handledieing worden afgewezen.

De netspanning要去 corresponderen met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft,要去 deze in een stopcontact worden gestoken dat voldoet aan de geldende voerschriften op een, ook na de installmentie, goed bereikbare plaat. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze, ook na de installmentie, Niet goed te bereiken, dan要去 een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installmentie normen.

Attentie! Alvorens de wasemkap waar aan het voedingsnet aan te sluiten controller of deze goed functioneert, controller als tijd of de voedingskabel goed gemonteerd is.

Vervanging van de voeding

Attentie! De voedingskabel要去 door de bevoegde technische assistentie dienst worden verrangen om ieder risico te voorkomen.

LUCHTAFVOER

(afzuiigend apparaat)

Verbind de wasemkap aan wandafvoerijpen en afvoeropeningen metdezelfdeder diameter als de luchtuitgang (verbindingsflens).Het gebruik van wandafvoerijpen of afvoeropeningen met een Kleinere diameter za leiden toteen vermogensverlies en een sterke toename van het bedrijsgeluid.

ledere aansprakelijkheid hiervoord wordt afgewezen.

! De lenghte van het afvoerkanaal moet zo kort möglichn zich.
! Gebruik zo min möglichk bochten (maximaal toegestane hoek: 90^ ).
Vermijd grote verschillen in doorsnede.
! Gebruik een buis met een zo glad möglichke binnenkant.
Het gebruekte materiaal moet volgens norm+zijn.
Het bedrijf wijst iedere aansprakelijkheid af indien deze voorschriften nicht in acht worden genommen.

FILTEREND OF AFZUIGEND APPARAAT?

Uw afzuigkap is ingesteld om als afzuiigend apparaat te worden gebruikt.

Om de kap als filterend apparaat te gebruiken dient de betreffende

TOEBEHOREN SET gemonteerd te worden.

Controller op de eerste pagina's van deze handleiding of de

TOEBEHOREN SET wordt meegeleverd of gekocht moet worden.

Opmerking: Indien de set meegeleverd worden, kan, in enkele geallen, het extra actieve koolstofffilter reeds op de kap gemonteerd zijn.

De inlichtingen om de kap van afzigend apparaat in filterend apparaat om te zetten zijn in deze handleiding te vinden.

Uitvoering als afzugend apparatus

De aangezogen rook en damp worden maar buiten geleid via een afvoerpijp die is aangesloten op de verbindingsring aan de bovenkant van de wasemkap.

Attentie: De afvoerpijp worden hierbij Niet geleverd en moet apart aangekocht worden.

De middelijk van de afvoerpijp要去 even groot় als die van de verbindingsring.

De horizontale stukken van de buis要去en enigszins omhoog hellen (ongeveer 10^ ) om de lucht gemakkelijk aan buiten te voeren.

Note. Als de wasemkap reeds is voorzien van koolstofffilter dan moet u dit verwijdenen.

Filtrerende versie

Bestel en monteer 2 koolstoffilters (Deze zijn verkrijgbaar bij uw leverancier).

De afgezogen lustcht worden ontvet en gefilterd voordat zij weeer teruggeblazen worden in het vertrek via het bovenste rooster

BEDIENINGSELEMENTEN

a. ON/OFF Lichtknop
b. OFF knop voor de zuigfunctie
c. Knop laagste zuigkracht
d. Knop middelste zuigkracht
e. Knop maximale zuigkracht

ONDERHOUD

Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning UIT te schaken.

Schoonmaak

De kap要去 regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste metdezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeijaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten.

GEEN ALCOHOL GEBRUIKEN!

Attentie: Als u deze aanwijzingen m.b.t. reiniging van het apparaat en verranging resp. reiniging van de filters Niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen besl ist opvolgen!

De fabrikant is nicht aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zichen van ondeskundig onderhoud of Niet opvolgen van de bovengenoemde verilgheidsvoorschriften.

Onderhoud van de vetfilters

Houdt de vetdeeljtes vast.

Het metalen vetfilter要去 eenmaal per maand worden gereinigd met neutrale reingingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programme. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontleuren, maar dit is Niet van invloed op de eigenschappen, die beslist Niet veranderen.

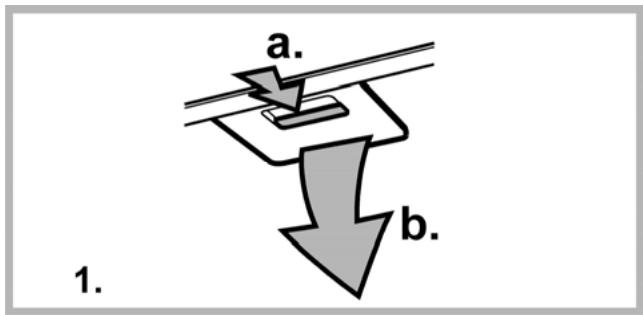

Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep.

Onderhoud van het koolstofffilter

Houdt de lastige kookgeuren vast.

De verzadiging van de koolstofffilter vindtplaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter worden gewassen. In ieder geval moet de filter minstens om de 4 maanden verrangen worden.

Het kan NIET gewassen of opnieuw gebruikt worden

• Verwijder de vetfilters.

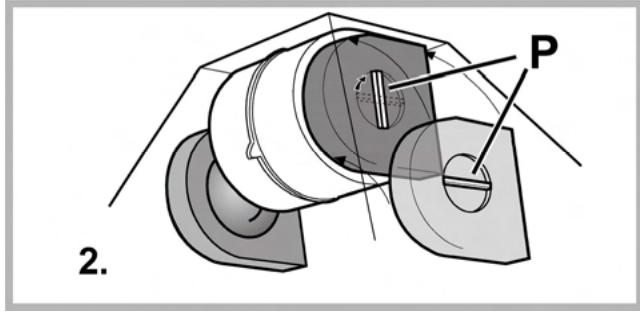

• Een aan jegere+zijde monteren ter bedekking van de roovers die als bescherming van het draaionderdeel van de motor dienen, daarna de centrale hendel P van jegere filter met de klok meedraaien.
  Voor de demontage de centrale hendel P van iedere filter in de tegengestelde richting draaien.
  De vetfilters terugplaatsen.

Vervangling lampjes

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controllerer eerst of ze koud+zijn.

1. haal de bescherming weg door het op te lichten met eenkleine schroevendraier of iets dergelijks.
2. Vervang het kapotte lampje.

Gebruik alleen halogenlampjes van 12V -20W max - G4, en zorg ervoor dat u hen Niet met de blote hand aanraakt.
3. Sluit de lampenkap weeR (klikt op zichn plaats).

VERWIJDERING

Dit apparaat is voorzien van het merkteken volgens de Europese richtig 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA). Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglichnest negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zonden worden wordenveroorzaakt door onjuiste verwerking van dit product als afval.

Het symbol op het product of op de bijbehorende documentationie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. In plaats waarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product worden u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product hebigt aangeschaft.

STORINGEN

Bij een storing van de afzuiqkap, voer de volgende controlesuit alvorens de Technische Dienst te raadplegen:

Controleeer of: Controleer dat:
- er geen stroomonderbreking is.
- er een snelheid is geselecteerd.

Bij een laag rendement van de afzuigkap:

Controller of: Controller dat:
- de ingestelde snelheid volstaat voor de afgeveen hoeveeilheid rook en dampen.
- de keulen is voldoende geventileerd voor een correcte luchttoevoer.
- de koolstofffilter nicht is verzadigd (i.g.v. recirculatie).

• het uittallen van de afzuigkapijdens de normale werkking heeftplaatsgevonden.

• er geen stroomonderbreking is.
• de omnipolaire schakelaar Niet is opgetreden.

In geval van storingen, voordat U zich tot de assistentie service wendt, minstens 5 seconden het apparaat van de elektrische voeding doein, door de stekker uit te trekken, en daarna wee invoeren. In het geval dat de storing blijft voortbestaan, wendt U zich tot de assistentie service.

TECHNISCHE GEGEVENS

Model H 563 L

Hoogte (Uitvoering als afzuiigend apparaat) 73,3-114,8 cm

Hoopte (Filtrerende versie) 81,8-114,8 cm

Breedte 59.9 cm

Diepte 51,5 cm

van de afvoerbuis 15 cm

Model H 573 L

Hoothe (Uitvoering als afzuiigend apparaat ) 73,3-114,8 cm

Hoothe (Filtreende versie) 81,8-114,8 cm

Breedte 69.9 cm

Diepte 51,5 cm

van de afvoerbuis 15 cm

Model H 593 L

Hoogte (Uitvoering als afzuiigend apparaat) 73,3-114,8 cm

Hoopte (Filtrerende versie) 81,8-114,8 cm

Breedte 89.9 cm

Diepte 51,5 cm

van de afvoerbuis 15 cm

Dit product is ontworpen in overeenstemming met:

Laagspanningsrichtlijn 2006/95/EC (12-12-2006)
"EMC"-richtlijn 2004/108/EC (15-12-2004)

Niet meegeleverde onderdelen
