BEDIENUNGSANLEITUNG H573L INDESIT

Die Instruktionen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zusückzuführen sind. Die Dunstabzugshaube ist ausschiesslich zum Einsatz im privaten Haushalt vorgesehen.

! Es ist wichtig diese Bedienungsanleitung zu behalten um sie in jedem Moment nachzuschlagen. Im Fall von Verkaufen, Abtretung oder Umziehen, versichert Sie sichitte dass Sie mit dem Produkt zusammen bleibt.
! Die Bedienungsanleitungen richtig lessen: es gibt wichtige Informationen ueber die Installation, Benutzten und Sicherheit.
! Keine elektrische oder Mechanische Anderungen auf dem Produkt oder auf die Fluchtleitungen machen.

ALLGEMEINE SICHERHEIT

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaubearf 60cm im Fall von elektrischen Kochfeldern und 70cm im Fall von Gas- oder kombinierten Herden nicht untersuchen.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Die Abzugshaube ist mit Dubeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außen dem muß die Wand/Decke das Gewicht der Abzugshaube,tragen muss.

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sãmtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigten des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen.

Kinder nicht mit dem Gerät speien lessen.

Erwachsene und Kinder)durren Nie unbeaufsichtigt das Gerat betreiben,

• wenn sie körperlich oder geistig dazu nicht in der Lage sind,

• oder wenn ihren Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedieren.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen! Die Dunstabzugshaube darf NIEMALS als Abstellfliche verwendet werden, sofern dies nicht ausdrucklich angegeben wird.

Der Raum muss über eine hinfreichende Belüfung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10^-5 bar) sein.

Die angesaugte Luftarf nicht in Rohre geleitet werden, die fur die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen. Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daß ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden. In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßigen inn und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausrücklichen Angaben in der Wartungsanleitung deses Handbuch zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.

Um das Risiko eines Stromschlages zu vermeiden, damit die Dunstabzugshaube ohne richtig eingesetztte Lampen nicht betriebenen werden.

Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in thisem Handbuch aufgeführten Anweisungen verschuldet wurden.

ELEKTRISCHER ANSCHLUSS

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Austausch des Netzkabels

Hinweis! Zur Vermeidung von Gefahren darf die Auswechselung des Stromkabels nur vom autorisierten Kundendienst vorgenommen werden.

ABLEITUNG DER ABLUFT

Die Dunstabzugshaube an Abluftrohre und Wandabluftauslass mit dem selbst Durchmesser wie der Luftausgang verbinden (Anschlussflansch).

Die Benutzung von Rohren und Wandabluftauslass mit geringerem Durchmesser, verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Gerauschentwicklung.

Jegliche Verantwortung diesbezueglich wird davon abgelenkt

Eine möglichst kurze Leitung verwenden.
! Eine Leitung mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^ ).
1 Starke Änderungen des Leitungsdurchmessers sind zu vermeiden.
Die Innenfläche der Leitung muss so glatt wie möglich sein.
! Das Material der Leitung muss von den Normen zugelassen sein.
! Jegliche Verantwortung wird von der Firma abgeleht, sollen den diese Normen nicht respektiert werden.

UMLUFT-ODER ABLUFTBETRIEB?

I. Ihre Haube wird als Abzugshaube geleifert.

Um die Abzugshaube in der Umluftversion verwenden zu konnen, braucht der AKTIVKOHL-FILTERSYSTEM installiert zu werden.

Stellen Sie in den ersten Seiten dieser Gebrauchsanleitung fest, ob das AKTIVKOHLE-FILTERSYSTEM mitgeliefert oder separat erhältlich ist.

Anmerkung: Wenn das Aktivkohle-Filtersystem mitgeliefert wird, kann es schon in der Haube installiert worden sein.

Die Informationen über den Umbau der Abzugshaube in Umluftshaube sind in dieser Gebrauchsanleitung enthalten.

Abluftbetrieb

Die Luft wird mit Hilfe eines an den Abluftstutzen anzubringenden Rohres ins Freie geleitet.

Das Abluftrohr wird hierbei nicht geliefert und soll separat angekauf werden.
Das Abluftrohr muß denselben Durchmesser wie der Abluftstutzen aufweisen.

Das Abluftrohr muß muß in waagrechter Lage leicht nach oben geneigt sein (ca. 10% ), damit die Luft ungehindert ins Freie abgeleitet werden kann.

Note. Soltte die Dunstabzugshaube mit Aktiv-kohlefilter versehen sein, so muß dieserer entfern't werden.

Umluftbetrieb

Zwei Aktivkohlefilter bestellen und einbauen (die Aktivkohlefilter sind in Ihr Fremachgeschäft erhaeltlich).

Der Aktiv-Kohlefilter reinigt die angesaugte Luft von Fettpartikeln und Kochdünsten bevor diese durch das obere Gitter in die Kuche zurückströmmt.

BEDIENELEMENTE

a. Schalter ON/OFF Beleuchtung
b. Schalter OFF der Absaugfungtion
c. Schalter zum Einsatz der gingsten Saugstarke
d. Schalter zum Einsatzen der mittleren Saugstärke
e. Schalter zum Einsatzen der maximalen Saugstärke

WARTUNG

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohlinnen als auch außig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Wartung der Fettfilter

These dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfürben, was seine Filtertermkmale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriffziehen.

Wartung des Aktivkohlefilters

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sätigung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

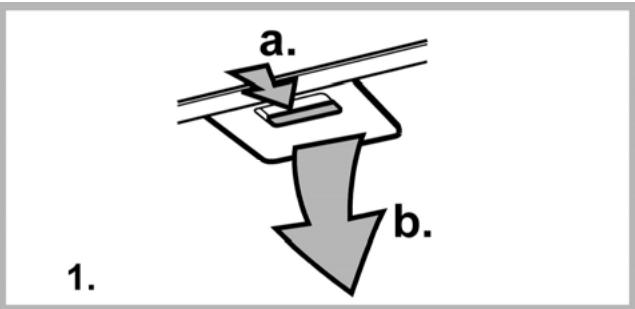

Den Fettfilter wegmachen.

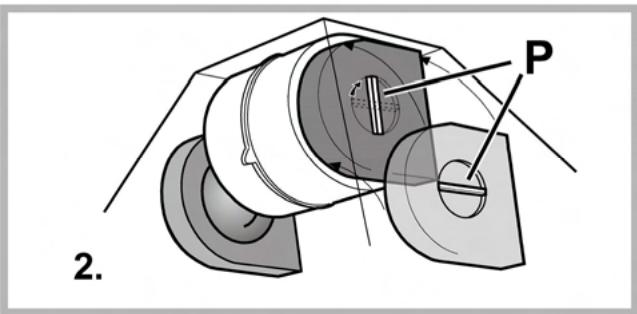

Die Schutzgitter zu beiden Seiten des Motorlaufrades mit je einem Aktivkohlefilter bedecken, danach den mittleren Griff P der Filter im Uhrzeugersinn drehen.
- Um die Filter abzumontieren, den mittleren Griff P eines jedem Filters entgegen dem Uhrzeigersinn drehen.
Die Gegenfettfilter wiederdaraufmachen.

Ersetzen der Lampen

Das Gerät vom Stromnetznehmen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

1. Die Lampenabdeckung mit Hilfe eines kleinen Schlitzschraubenziehers oder ähnlichem entfernen.
2. Die defekte Lampe auswechseln.
   Ausschließlich Halogenlampen zu m12V -20W max - G4 verwenden und darauf aufchten, diese nicht mit den Händen zu berühren.
3. Die Lampenabdeckung wieder schlieben (Schnappverschluss).

ENTSORGUNG

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmüll konnte ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgenden

Symbol —— einer durchgestrichen Abfalltonne abgebildet. Es weist daraufhin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Handler, bei dem Sied theses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung theses Produkts zu erhalten.

BETRIEBSSTÖRUNGEN

Wenn etwas nicht zu Funktionieren scheint, folgende Kontrollen durchführten, bevor der Kundendienst gerufen wird:

• Wenn die Abzugshaube nicht Funktioniert: Prüfen, ob:
• ein Stromausfall vorliegt.
• eine Geschwindigkeit gewählt wurde.
• Wenn die Leistung der Abzugshaube mangelhalt ist: Prufen, ob:
• die gewährte Motorgeschwindigkeit für die freigesetzte Menge an Rauch und Dämpfen ausreicht.
• die Kuche ausreichend beluftet ist, um eine Luftansaugung zuzulassen.
• der Kohlefilter verbraucht ist (bei Umluftversion).
• Wenn sich die Haube im Laufe des normalen Betriebs selbst ausgeschelt hat.
  Prufen, ob:
• ein Stromausfall vorliegt.
• die allpolige Trennvorrichtung ausgelost wurde.

Die Dunstabzugshaube oder die Bedienungselemente Funktionieren nicht: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sieitte den Kundendienst.

TECHNISCHE DATEN

Modell H 563 L

Höhe (Abluftbetrieb) 73,3-114,8 cm

Höhe (Umluftbetrieb) 81,8-114,8 cm

Breite 59,9 cm

Tiefe 51,5 cm

Bruttogewicht 12,15 Kg

Stromentnahme insgesamt 160 W

Stromentnahme Motor 1x120 W

Stromentnahme Lampen 2x20 W (G4)

des Abluftrohrs 15 cm

Modell H 573

Höhe (Abluftbetrieb) 73,3-114,8 cm

Höhe (Umluftbetrieb) 81,8-114,8 cm

Breite 69,9 cm

Tiefe 51,5 cm

Bruttogewicht 14 Kg

Stromentnahme insgesamt 160 W

Stromentnahme Motor 1x120 W

Stromentnahme Lampen 2x20 W (G4)

des Abluftrohrs 15 cm

Modell H 593

Höhe (Abluftbetrieb) 73,3-114,8 cm

Höhe (Umluftbetrieb) 81,8-114,8 cm

Breite 89,9 cm

Tiefe 51,5 cm

Bruttogewicht 14,85 Kg

Stromentnahme insgesamt 160 W

Stromentnahme Motor 1x120 W

Stromentnahme Lampen 2x20 W (G4)

des Abluftrohrs 15 cm

Dieses Gerät wurde gemäß folgender Richtlinien entworfen:

Niederspannungsrichtlinie 2006/95/EC (12-12-2006)
"EMV"-Richtlinie 2004/108/EC (15-12-2004)

Teile, die nicht zum Lieferumfang des Produkts gehoren
