Tipo di prodotto	Cappa aspirante
Marca	Indesit
Modello	H573L
Larghezza	59,9 cm (versione 60 cm)
Profondità	51,5 cm
Altezza (versione aspirante)	da 73,3 a 114,8 cm
Altezza (versione ricircolo)	da 81,8 a 114,8 cm
Peso lordo	12,1 kg (versione 60 cm)
Alimentazione elettrica	230 V ~ 50 Hz
Potenza totale assorbita	160 W
Potenza motore	120 W
Illuminazione	2 lampade alogene 12 V / 20 W max, tipo G4
Numero di velocità	3 (minima, media, massima)
Diametro di evacuazione	150 mm (15 cm)
Tipo di filtro antigrasso	Metallico, lavabile (mensilmente)
Filtro a carbone attivo	Opzionale, da sostituire ogni 4 mesi
Distanza minima piano cottura elettrico	60 cm
Distanza minima piano cottura gas/misto	70 cm
Modalità d'uso	Aspirante o filtrante (kit richiesto)
Manutenzione	Pulire l'esterno e l'interno mensilmente
Riparabilità	Ricambi disponibili presso il servizio autorizzato
Norme	Direttive 2006/95/CE e 2004/108/CE

Domande frequenti - H573L INDESIT

Qual è la distanza minima tra la cappa e il piano cottura?

Per un piano cottura elettrico, la distanza minima è di 60 cm. Per un piano cottura a gas o misto, è di 70 cm. Rispettare sempre le indicazioni del fabbricante del piano cottura se superiori.

Come pulire i filtri antigrasso metallici?

I filtri antigrasso devono essere puliti una volta al mese. Possono essere lavati a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo rapido. Attenzione: la lavastoviglie può scolorirli, ma ciò non influisce sull'efficacia.

Come sostituire la lampadina della cappa?

Scollegare prima la cappa. Assicurarsi che le lampade siano fredde. Rimuovere la protezione con un piccolo cacciavite piatto. Sostituire con una lampada alogena 12V - 20W max - G4. Non toccare la lampada con le mani. Richiudere il portalampada.

Cosa fare se la cappa non funziona affatto?

Controllare prima che non ci sia un'interruzione di corrente. Assicurarsi che sia stata selezionata una velocità di aspirazione. Se il problema persiste, scollegare la cappa per 5 secondi e ricollegarla. Se non cambia nulla, contattare il servizio di assistenza.

Come installare la cappa in versione filtrante (ricircolo)?

Per un uso filtrante, è necessario acquistare e installare due filtri a carbone attivo (disponibili presso il rivenditore). Rimuovere i filtri antigrasso, montare un filtro a carbone su ogni griglia di protezione del motore ruotando la manopola centrale in senso orario. Rimontare i filtri antigrasso.

Quando devo cambiare il filtro a carbone attivo?

Il filtro a carbone attivo non si pulisce e non si rigenera. Deve essere sostituito ogni 4 mesi al massimo, o più spesso a seconda dell'uso e della regolarità della pulizia del filtro antigrasso.

Posso usare la cappa senza filtro antigrasso?

No, la cappa non deve mai essere utilizzata senza la griglia e i filtri correttamente installati. Ciò comporta rischio di incendio e danneggia il motore.

Quale diametro del condotto di evacuazione devo utilizzare?

Il diametro del condotto di evacuazione deve essere identico a quello del raccordo di collegamento, cioè 150 mm (15 cm). L'uso di un diametro inferiore riduce le prestazioni e aumenta il rumore.

Come passare dalla versione aspirante alla versione filtrante?

Se la cappa è già in versione aspirante, è necessario rimuovere il condotto di evacuazione e installare i filtri a carbone attivo. L'aria verrà quindi espulsa nella stanza attraverso la griglia superiore. Consultare il manuale per i dettagli.

Perché la cappa fa molto rumore?

Un rumore eccessivo può essere dovuto a un condotto di evacuazione troppo stretto o a troppi gomiti. Verificare che il diametro sia di 150 mm e che il condotto sia il più liscio possibile. Un filtro a carbone saturo può anche aumentare il rumore.

MANUALE UTENTE H573L INDESIT

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è stata progettata esclusivamente per uso domestico.

! E' importante conservare quello manuale per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

SICUREZZA GENERALE

La distanza minima fra la superficie di supporto dei recipienti sul disposativo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 60cm in caso di cucine elettriche e di 70cm in caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E'uttavia necessario interpellare un technician qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installatione e manutenzione utilizzare quanti da lavoro L'apparechio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno cheeci non siano sotto la supervisione o struiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

Maiutilizzarelacappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.

L'aria aspirata non delve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso.

La frittura delve essere fissa sotto controlo upone evitare che l'olio surriscaldato prenda fuoco.

Quando il piano di cottura è in funzione le parti accessibili della cappa posso nondo diventare calde.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quando previsto dai regolamenti delle autorità locali competenti.

La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispetto comunique quando espressamente indicate nelle istruzioni di manutenzione riportate in quello manuale).

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ancche后期 l'installazione. Se prosvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche dopo installatione,appicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione I1l, conformmente alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Sostituzione del cavo di alimentazione

Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.

SCARICO DELL'ARIA

(per le versioni aspiranti)
Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).
L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuizione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.
Si declina perciò agli responsabilità in merito.
! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l'interno piu' liscio possible.
Il materiale del condotto delve essere APPROVATO normativamente.
! L'azienda declina agli responsabilità qualora queste norme non vengano rispettate.

FILTRANTE O ASPIRANTE?

! La vostra cappa è pronta per essere utilizzata in versione aspirante. Perutilizzare la cappa in versione filtrante va installato l'apposto KIT ACCESSORIO.

Verificate nelle prime pagine di quello manuale se il KIT ACCESSORIO è gli fornito a corredo o va acquistato a parte.

Note: Se fornito a corredo, in alcuni casi, ilsystema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere più installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono più continue in quello manuale.

Versione aspirante

I vapore vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuation non è fornito e va acquistato.

Nella parte orizzontale, il tubo delve ave alla leggera inclinazione verso l'alto (10^ circa) in modo da poter trasportare l'aria verso l'esterno più facilemente.

Se la cappa è provvista di filtri al carbone, quosti devono essere totti.

Versione filtrante

Ordinare ed installare 2 filtri al carbone attivo (I filtri al carbone attivo sono disponibili presso il Vs. rivenditore).

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanzatramite la griglia superiore.

COMANDI

a. Interru tture luce ON/OFF.
b. Interruftore OFF motore
c. Selezione velocità 1 (in caso di peu vapore e fumo)
d. Selezione velocità 2 (in caso di media quantità divapore e fumo)
e. Selezione velocità 3 (in caso di molto vapore e fumo)

MANUTENZIONE

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Pulizia

La cappa va frequentemente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare I'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quando di attenersi alle istruzioni suggerite.

Si declina agli responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avertenze.

Manutenzione dei filtri antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Il过滤antigrasso metallicodeveseessere pulitouna volta al mese condetergenti nonaggressivi,manualmenteoppure inlavastoviglieabasse temperatureedaciclo breve.

Con il lavaggio in lavastoviglia il filtro antigrasso metallico più scoloriri ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

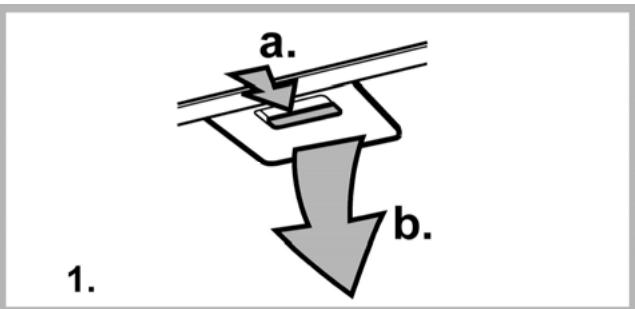

Manutenzione del filtro al carbone

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtro carbone si verifica molto o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli casi è necessario sostituire la cartuccia al massimo agli quattro mesi.

NONpuo essere lavato origenerato

Togliere i filtri grassi.

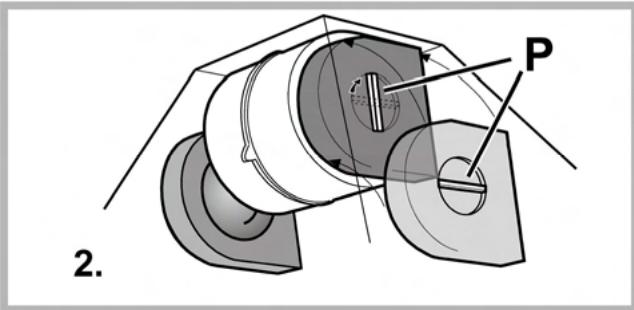

Applicarne uno per lato a copertura di entrambè le griglie di protezione della girante del motore, dopodiche girare la maniglia centrale P dei filtri in senso orario.
- Per lo smontaggio girare la maniglia centrale P di agli他们在 senso antiorario.
Rimettere i filtri antigrasso.

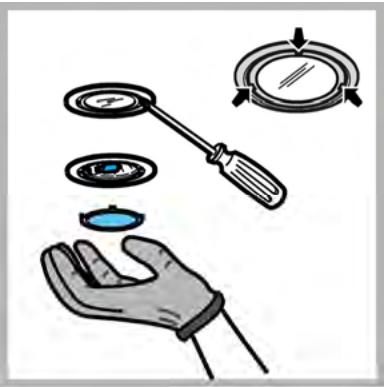

Sostituzione delle lampade

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.
2. Sostituire la lampada danneggiata.

Utilizzato solo lampade alogene da 12V -20W max - G4, avendo cura di non toccarle con le mani.

1. Richiudere la protezione (fissaggio a scatto).

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiutto domestico ma devese essere consegnato presso l'idoneo punto di ragcolla per il riciclaggio di apparentecchietature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di ragcolla dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controli:

Se la cappa non funziona:
Verificare che:
- non c'é interruzione di corrente.
- è stata selezionata una velocità.
Se la cappa ha un rendimento scarso:
Verificare che:
- La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
- La cucina è sufficientemente areata per permettere una presa d'aria.
- Il filtro carbone non è consumato (cappa in versione filtrante).
Se la cappa si è spenta nel corso del normale funzionamento:
Verificare che:
- non c'é interruzione di corrente.
- il dispositivo di interruzione omnipolare non è scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolverVi al servizio assistenza scollegate per almeno 5 sec. l'apparecchio dall'alimentazione elettrica extraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdure, rivolgersi al servizio d'assistenza.

DATI TECHNICI

Modello H 563 L

Altezza (Versione aspirante) 73,3-114,8 cm

Altezza (Versione filtrante) 81,8-114,8 cm

Larghezza 59,9 cm

Profondita 51,5 cm

Peso lordo: 12,1

Assorbimento totale 160 W

Assorbimento motore 1x120 W

Assorbimento lampade 2x20 W (G4)

del tubo di scarico 15 cm

Modello H 573 L

Altezza (Versione aspirante) 73,3-114,8 cm

Altezza (Versione filtrante) 81,8-114,8 cm

Larghezza 69,9 cm

Profondita 51,5 cm

Peso lordo: 14 Kg

Assorbimento totale 160 W

Assorbimento motore 1x120 W

Assorbimento lampade 2x20 W (G4)

del tubo di scarico 15cm

Modello H 593 L

Altezza (Versione aspirante) 73,3-114,8 cm

Altezza (Versione filtrante) 81,8-114,8 cm

Larghezza 89,9 cm

Profondita 51,5 cm

Peso lordo: 14,85 Kg

Assorbimento totale 160 W

Assorbimento motore 1x120 W

Assorbimento lampade 2x20 W (G4)

del tubo di scarico 15cm

La cappa è conforme alle seguenti Direttive EC:

Componenti non in dotazione con il prodotto
