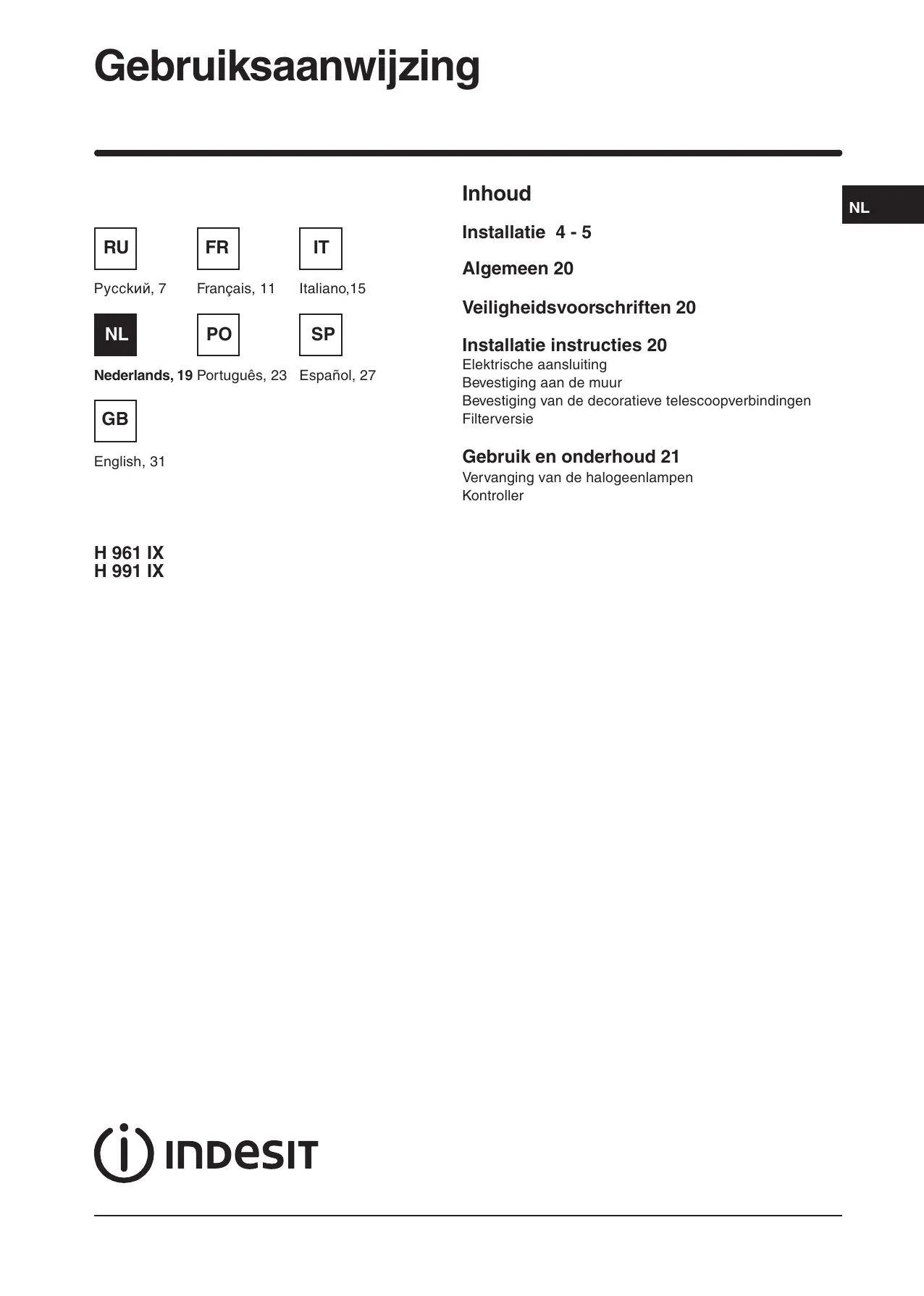

GEBRUIKSAANWIJZING H 961 IX INDESIT

Veiligheidsvoorschriften 20

Installatie instructies 20

Elektrische aansluiting

Bevestiging aan de muur

Bevestiging van de decoratieve telescoopverbindingen

Filterversie

Gebruik en onderhoud 21

Vervanging van de halogeenlampen

Kontroller

Algemeen

De inhoud van dit boekje grondig doorlezen, waar het belangrijke informatie bevat voor veilige installmentie, gebruik en onderhoud.Het boekje bewaren voor verdere raadpleging.Het apparaat is ontworpen als afzuigkap (luchtafvoer maar buiten, waar bij gezorgd moet worden voor voldoende luchttoevoer maar de keuken) of als filter (luchtrecirculatie binnen). Het apparaat is ontworpen om gebruikt te worden in de afzuigversie (externe afvoer van de lucht - Afb.1B), in de filterversie (interne hercircularatie van de lucht - Afb.1A).

Veiligheidsvoorschriften

Opletten indien tegelijkertijd een afzuigkap en een brander of haard functioneren die afhankelijk zijn van de omgevingslucht en gevoed worden door een andere energiebron dan de elektrische energia. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag Niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werkung dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer maar buiten moet u zich honden aan de geldende voorschriften die van toepassing� in uw land.

Voordat u het model op het elektriciteitsnet aansluit: - controllerer op het gevevensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenkomen met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwalificeerde elektricien afbeelding 1C.

• Als de voedingskabel beschadigd is dient deze te worden verrangen door een andere kabel of een speciale kabelcombinatie, beschikbaar bij de fabrikant of de technische servicedienst.
• Verbind het mechanisme aan de voeding m.b.v. en stekker met zekering 3A of aan de twee draden van de tweefase beschermd met een 3A zekering.

2. Attentie!

Onder bepaalde omstandigheden kunnen huishoudelijkke apparaten gevaarlijk zijn.

A) Probeer de filters nicht te controleren als de afzuigkap in werkung is.
B) Onmiddelijk na enijdens de langdurige werkig van de verlichtingsinstallatie de lampen en aangrenzende zones Niet aanraken.
C) Het is verboden om onder de afzuigkap gerechten te flamberen.
D) Laat de branders Niet open enbloot branden,)\ ymdat dit schadelijk is voor de filters en gevaarlijk is\ met het oog op brand.

E) Tijdens frituren constant opletten, om te voorkomen dat de olie door oververhitting vlam zou vatten.
F) Alvorens onderhoudswerkzaamheden aan het apparatus te verrachten, de stroom uitschakelen.
G) Het apparaat is nicht geschickt om zonder toezicht te worden gebruikt door kinderen of door onkundige Personen.
H) Controller dat kinderen nicht met het apparaat spelen.

Dit apparaat is voorzien van het keurmerk Waste Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalverwijdering van dit product correct worden uitgevoerd, werkdt de gebruiker mee aan het voorkomen van potentièle negatieve consequenties voor omgeving en gezondheid.

Het symbol op het product of op het bijgeleverde documentatiematerialial geeft aan dat het Niet要去 worden behandeld als normala huisvuil, maar dat het要去 worden ingeleverd bij een speciaal verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwijdering要去plaatsvinden in het respect van de gemeentelijk normen. Voor meer informatie over het onderhoud en het recyclen van dit product kutu contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkel waar u het product heeft aangeschäft.

Installatie instructies

De werkzaamheden m.b.t de montage en de elektrische aansluiting dienen verricht te worden door gespecialiseerd personeel.

Elektrische aansluiting

Het apparaat is gemaakt in klasse II (dubbel geïsoleerd), het snoer hoefft derhalve niet op een geaard stopcontact aangesloten te worden.

De aansluiting op het elektriciteitsnet要去 als volgt uitgevoerd worden:

BRUIN Lfase

BLAUW = N nulleiding

Alsudgeietreedsvoorzienismoetuean stekkerop het snoer aansluitendie genormaliseerdisvoordelbelastingdieophtypeplaatjeisaangegeven.Indien van stekkervozienmoetdeafzuigkapzodanig geinstalleerdwordendatde stekkerbereikbaaris.

In het geval van eenrechtstreekse aansluiting op het elektriciteitsnet moet u tussen het apparaat en het net eenmeerpolige schakelaarplaatsen met een minimale opening tussen de contacten van 3mm .Deze schakelaar moet berekend zijn op de belasting vermeld op het

typeplaatje en moet aan de geldende voorschriften voldoen.

• De minimumafstandCUSHT hetoppervlakdat de pannen op het fornuis ondersteunt en de onderkant van de afzuigkap moet minstens 65~cm bedragen Indien een verbindingsbuis bestaandeuit twee ofmeer delen gebruikt wordt, dan moet het bovenste gedeelte aan de buitenkant van het onderste gedeelte zitten.

Sluit de afvoer van de afzigkap Niet aan op een leiding waardoor warme lucht circuleert of die gebruikt worden voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energia gevoed worden.

Voordat u verder gaat met de montage dient u, om het apparaat makkelijker te+kunnen verplaatsen, de anti-vetfilter(s) te verwijdenen (Afb.8).

Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.

• We raden u aan een luchtafvoerbuis te gebruiken met een diameter van 150. Het gebruik van een redueerelement zou de prestaties van het product hunnen beperken en het lawaai hunnen doein toeneme.

Attentie!

Voordat u overgaat tot installmentie van de afzuigkap dient u de handelingen uit te voeren die staan aangegeven op afbeelding 4:

1 - haal zowel de romp van de kap B als het glas Auit de verpakking enplaats ze in horizontale stand op een veilige ondergrond.
2 - Pak het glas A enplaats het over de romp van de kap B.
3 - Bevestig het glas op definitieve wijze aan de romp van de kap met behulp van de 4 beslagringen C en de 4 schroeven D, zoals aangegeven.

- Bevestiging aan de muur

Maak de gaten A1 en neem waar bij de aangegeven maten in acht (Afb. 2). Bevestig het apparaat aan de muur op één horizontale lijn met de keukenkastjes. Na de instelling bevestigt u de kap definitief met de 2 schroevenA2 (Afb.5). Voor de verschillende montages maakt u gebruik van geschikte schroeven en expansiepluggen afhankelijk van het type muur (bv. gewapend beton, gipsplaat, enz.). Mocht den schroeven en de pluggen bij het product geleverd�, dan dient u te controlleren of ze geschikt zich voor het type muur waaraan de kap bevestigd worden.

- Bevestiging van de decoratieve telescoopverbindingen

Doe handschoenen aan en verwijder het beschemfolie van de kap. Zorg ervoor dat u de kap Niet krast. (Afb. 3A).

Zorg ervoor dat de elektrische voeding zich in de ruimte bevindt die door de decoratieve verbinding in beslag genomen worden. Indien de afzuigversie of de versie met externe motor geinstalleerd moet worden, dan maakt u een gat voor de luchtafvoer. Regel de bredte van de steunbeugel van het bovenste verbindingsstuk (Afb.3B). Vervolgens bevestigt u deze met de schroeven A (Afb.3) zo aan het plafond dat het in lijn staat met uw kap. Neem hierbij de afstand vanaf het plafond in acht die aangegeven worden in Afb. 2. Bevestig, met behulp van een verbindingsbuis, flens C op het gat van de luchtafvoer (Afb.5). Plaats het bovenste verbindingsstuk in het onderste. Bevestig het onderste verbindingsstuk met de bijgeleverde schroeven B (Afb.5) aan de kap, trek het bovenste verbindingsstuk maar buiten tot aan de beugel en zet het vast met de schroeven B (Afb.3B).

Om de afzuigversie in de filterversie te veranderen dient u uw verkoper om de actieve koolstoffilters te vragen en de montageinstructies te volgen.

- Filterversie

Installer de kap en de twee verbindingsstukken Zoals beschreiben worden in de paragraaf over de montage van de afzuigversie van de kap. Voor de montage van het verbindingsstuk van de filter dient u de instructies te raadplegen die zich in de kit bevinden. Indien geen kit bijgeleverd is, dient u deze als accessoire bij uw verkoper te bestellen.De filters要去 op de afzuiggroep aangebracht worden, aan de binnenkant van de kap, enaarop gencentreerd worden door ze 90 graden te draaien tot ze vastklikken (Afb.9).

Gebruik en onderhoud

• We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minutes aan te lately nadat het eten vereid is, voor een optimale luchtverversing. De goede werkinq van de afzuigkap hangt af van een regelmatig en correct onderhoud; in het bijzonder moet men aandacht besteden aan het vetfilter en aan het filter met actieve koolstof.
• Het vetfilter dient voor het tegenhoven van de vetdeeltjes die in de lucht circuleren, en raakt waarom oververzadigd na onvoorzienbare perioden, afhankelijk van het gebruik van het apparaat.
• Om eventuele brandgevaar te voorkomen dient u maximaal om de 2 maanden het vetfilter te wassen. Dit kan ook in de afwasautomaat.
• Nadat u het filter enige malen heeft gewassen kan hetlicht verkleuren. Dit geeft darüber geen recht op verrangvan het filter.

Voert men de aanwijzingen betreft de verranging of het wassen nicht op, dan kan er brandgevaar optreden in de vetfilters.

• De koolstoffilters zuiveren de lustcht die wee in der ruimte teruggevoerd worden. De filters küssen nicht gereinigd of geregenereerd worden en要去en minimaaleiens in de vier maanden verrangen worden. De koolstofverzadiging hangt af van een al dan Niet intensief gebruik van de afzuigkap, van het type keuken en van de regelmaat waarmee de vetfilters gereinigd worden.
• Reinig de afzuigkap regelmatig van binnen en van buiten met behulp van een doek gedrenkt in spiritus of in een neutraal, Niet schurend awasmiddel.
• De verlichtingsinstallatie is ontworpen om gebruikt te wordenijdens het koken en Niet voor langdurige verlichting van de omgeving. Het langdurige gebruik van de verlichting vermindert de levensduur van de lampen aanzienlijk.

- Vervanging van de halogeenlampen (Fig.6).

Om de halophage lampen B te verrangen要去 men het glaasje C verwijderen door een voorwerp als hefboom in de waarvoord bestemde sploten te steken.

Vervang met lampen van hetzelfde type.

Opgelet: raak de lampen nicht met de blote handen aan.

• Kontroller: (Fig.7) mekaniskeঃn de symbolen hieronder weergegeven:

A = knop LICT
B = knop UIT
C = knop EERSTE SNELHEID
D = knop TWEEDW DERDE SNELHEID
E = knop DERDE SNELHEID

DE FABRIKANT IS NIET AANSPRAKELIJK VOORSCHADE DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE BOVENSTAANDE VOORSCHRIFTEN.
