MANUAL DE USUARIO H 961 IX INDESIT

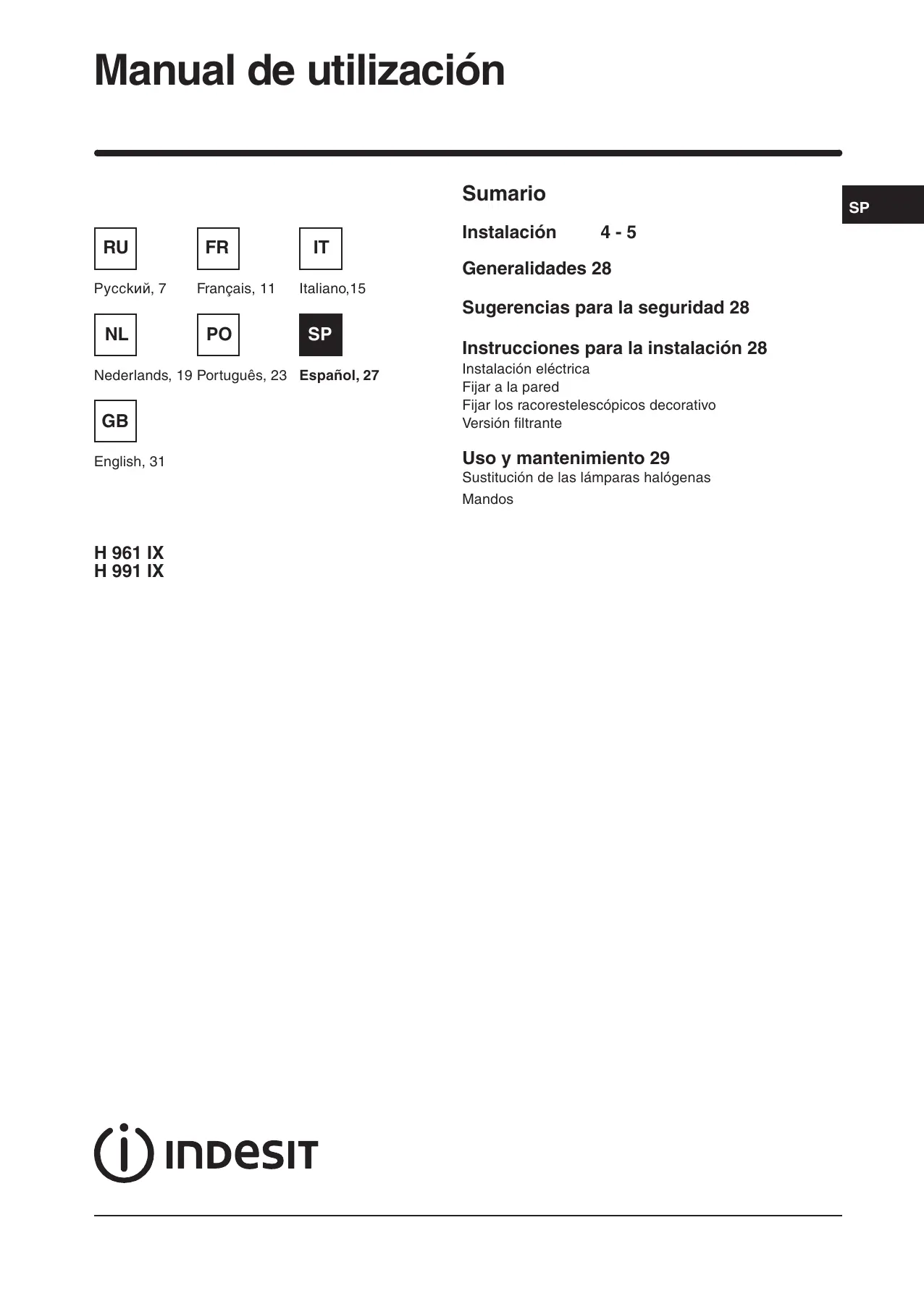

Manual de utilización Sumario

English, 31 Instrucciones para la instalación 28 Instalación eléctrica Fijar a la pared Fijar los racorestelescópicos decorativo Versión filtrante Uso y mantenimiento 29 Sustitución de las lámparas halógenas Mandos H 961 IX H 991 IX Generalidades

Generalidades H) Controle que los niños no jueguen con el aparato. Lea atentamente el contenido del presente libro de instrucciones pues contiene indicaciones importantes para la seguridad en la instalación, el uso y el mantenimiento (Consérvelo para un posible consulta posterior). El aparato ha sido diseñado para el uso en versión aspiradora (evacuación de aire hacia el exterior – Fig.1B), filtrante (reciclaje del aire en el interior – Fig.1A) . Este aparato está fabricado en conformidad con la Norma Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Controlando que este producto sea eliminado de modo correcto, el usuario contribuye a prevenir consecuencias negativas para el ambiente y la salud. Sugerencias para la seguridad 1.Preste atención si funcionan contemporáneamente una campana aspirante y un quemador o una chimenea que toman el aire del ambiente y están alimentados por energía que no sea eléctrica, pues la campana aspirante toma del ambiente el aire que el quemador o la chimenea necesitan para la combustión. La presión negativa del local no debe superar los 4 Pa (4x10-5 bares). Para un funcionamiento seguro, realice primero una adecuada ventilación del local. Para la evacuación externa, aténgase a las disposiciones vigentes en su país. Antes de enchufar el modelo a la corriente eléctrica: - controlar los datos de matrícula (que se encuentran en el interior del aparato) para constatar que la tensión y la potencia correspondan a la de la red y el enchufe de conexión sea idóneo. En caso de dudas, recurra a un electricista calificado figura 1C. - Si el cable de alimentación está dañado, se debe cambiar con un cable o conjunto especial de cables que puede suministrar tanto el fabricante como el servicio de asistencia técnica. - Conecte el dispositivo a la red de alimentación a través de un enchufe con fusible 3A o a los dos cables de la línea bifásica protegidos por un fusible 3A.

En determinadas circunstancias los electrodomésticos pueden ser peligrosos. A) No intente controlar los filtros cuando la campana esté funcionando. B) No tocar las lámparas y las zonas adyacentes, durante e inmediatamente después del uso prolongado del equipo de iluminación. C) Está prohibido cocinar alimentos a la llama debajo de la campana. D) Evite las llamas libres, pues resultan perjudiciales para los filtros y pueden provocar incendios. E) Controle en todo momento los alimentos fritos para evitar que el aceite caliente prenda fuego. F) Antes de realizar cualquier operación de mantenimiento desconecte la campana de la corriente eléctrica. G) El aparato no ha sido diseñado para ser utilizado por niños o personas incapaces sin vigilancia.

en el producto o en la documentación El símbolo adjunta, indica que este producto no debe ser tratado como residuo doméstico sino que debe ser entregado a un punto de recolección para reciclar aparatos eléctricos y electrónicos. Elimínelo siguiendo las normas locales para la eliminación de desechos. Para mayor información sobre el tratamiento, recuperación o reciclaje de este producto, llame a la oficina local encargada, al servicio de recolección de desechos domésticos o al negocio en el cual ha comprado el producto. Instrucciones para la instalación Las operaciones de montaje y conexión eléctrica deben ser efectuadas por personal especializado.

• Instalación eléctrica El aparato está construido en clase II, por lo tanto no se debe e conectar ningún cable a la toma de tierra. La conexión a la corriente eléctrica debe realizarse de la siguiente manera: MARRÓN = L línea. AZUL = N neutro. Si no está incluido, monte en el cable un enchufe normalizado para la carga indicada en la etiqueta de las caracteristicas. Si está provista de enchufe,coloque la campana de tal manera que el enchufe quede en un sitio accesible. En caso de conexión directa a la corriente eléctrica, es necesario interponer entre el aparato y la red un interruptor omnipolar con abertura mínima de 3mm, adecuado a la carga y que responda a las normas vigentes.
• La distancia mínima entre la superficie de soporte de los recipientes de cocción en el dispositivo de cocción y la parte más baja de la campana de cocina debe de al menos 65 cm. Si debe usarse un tubo de conexión compuesto de dos o más partes, la parte superior debe estar fuera de la parte inferior. No conecte la descarga de la campana a un conducto en el que circúle airecaliente o que sea utilizado para evacuar los humos de aparatos alimentados por una energía que no sea eléctrica. Antes de efectuar las operaciones de montaje, para una más fácil maniobrabilidad del aparato, extraer el/los filtro/s antigrasa (Fig.8). En el caso de montaje del aparato en la versión aspirante, Uso y mantenimiento predisponer el orificio de evacuación aire.
• Se aconseja el uso de un tubo de evacuación de aire con un diámetro de 150. El uso de una reducción podría disminuir las prestaciones del producto y aumentar el ruido. ¡Atención! Antes de proceder a la instalación de la campana, debe ejecutar las siguientes fases indicadas en la figura 4:

1- extraiga del embalaje la campana B y el vidrio A y

colóquelos en posición horizontal sobre una superficie segura.

2 - Tome el vidrio A y colóquelo sobre la campana B.

3 - Fije definitivamente el vidrio a la campana con los 4

casquillos C y los 4 tornillos D, como se indica en la figura.

• Fijar a la pared Efectúe los agujeros A1 respetando las cuotas indicadas (Fig.2). Fije el aparato a la pared y póngalo en línea en posición horizontal con los armarios de pared. Una vez efectuada la regulación, fije la campana definitivamente mediante los dos tornillos A2 (Fig.5). Para los montajes en general, utilice los tornillos y los tacos que expanden adecuados al tipo de pared (por ejemplo cemento armado, cartón piedra, etc.). En el caso de que los tornillos y los tacos estén en dotación con el producto, asegúrese de que sean adecuados al tipo de pared en que se debe fijar la campana.
• Fijar los racorestelescópicos decorativo Quite la película protectora de la chimenea utilizando guantes y teniendo cuidado de no rayarla. (Fig.3A). Predisponga la alimentación eléctrica dentro del espacio ocupado por el racor decorativo. Si su aparato se debe instalar en versión aspiradora o en versión motor externo, predisponer el agujero para la evacuación de aire. Regular la largura del estribo de soporte del racor superior (Fig.3B). A continuación fije al techo de modo que esté en línea con su campana mediante los tornillos A (Fig.3) y respetando la distancia del techo indicada en la Fig.2. Conecte, mediante un tubo de empalme, la brida C al agujero para la evacuación del aire (Fig.5). Insertar el racor superior al interior del racor inferior. Fije el racor inferior a la campana utilizando los tornillos B en dotación (Fig.5), extraiga el racor superior hasta el estribo y fíjelo mediante los tornillos B (Fig.3B). Para transformar la campana de la versión aspiradora a la versión filtrante, solicite a su vendedor los filtros al carbón activo y seguir las instrucciones de montaje.
• Versión filtrante Instale la campana y los dos racores como indicado en el párrafo correspondiente al montaje de la campana en la versión aspiradora. Para el montaje del racor filtrante seguir las instrucciones contenidas en el juego. Si el juego no está en dotación, pídalo a su vendedor como accesorio. Los filtros deben ser aplicados al grupo aspirante dentro de la campana, centrándolos y rotándolos 90 grados hasta el disparo de dentención (Fig.9). Uso y mantenimiento
• Se recomienda poner en funcionamiento el aparato antes de proceder a la cocción de un alimento cualquiera. Se recomienda también, dejar funcionar el aparato durante 15 minutos después de haber finalizado la cocción para lograr una evacuación completa del aire viciado. El buen funcionamiento de la campana depende de la realización de un correcto y constante mantenimiento; se debe prestar una atención particular al filtro antigrasa y al filtro de carbón activo.
• El filtro antigrasa cumple la función de retener las partículas de grasa en suspensión en el aire, por lo tanto, puede atascarse en distintos momentos que dependen del uso del aparato. - Para prevenir el peligro de incendios, es necesario lavar los filtros antigrasa cada 2 meses como máximo, para lo cual es posible utilizar un lavavajillas. - Después de algunos lavados, se pueden verificar alteraciones del color. Si esto sucede, no constituye motivo de reclamo para su sustitución. Si no se cumplen las instrucciones de sustitución o de lavado, existe el riesgo de incendio de los filtros antigrasa.
• Los filtros de carbón activo sirven para depurar el aire que se devuelve al ambiente. Los filtros no se pueden lavar o regenerar y deben ser sustituidos cada cuatro meses como máximo. La saturación del carbón activo depende del uso más o menos prolongado del aparato, del tipo de cocina y de la regularidad con la que se realiza la limpieza del filtro antigrasa.
• Limpie frecuentemente la campana, tanto por dentro como por fuera, usando un paño bañado con alcohol de quemar o detergentes líquidos neutros no abrasivos.
• La instalación de iluminación ha sido proyectada para ser utilizada durante la cocción y no para su uso prolongado como iluminación general del ambiente. El uso prolongado de la iluminación disminuye notablemente la duración media de las lámparas.
• Sustitución de las lámparas halógenas (Fig.6). Para sustituir las lámparas halógenas B quite el vidrio C haciendo palanca en las ranuras correspondientes. Sustitúyalas con lámparas del mismo tipo. Atención: no toque la bombilla con las manos sin protección.

• Mandos: (Fig.7) Mecánicos la simbología es la siguiente: A= botón ILUMINACION. B= botón OFF C= botón PRIMERA VELOCIDAD. D= botón SEGUENDA VELOCIDAD. E= botón TERCERA VELOCIDAD. EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DAÑOS PRODUCIDOS POR INCUMPLIMIENTO DE ESTAS ADVERTENCIAS.
