Producttype	Mengpaneel
Merk	SynQ
Model	SMD-2
Afmetingen (L x B x H)	250 x 200 x 80 mm
Gewicht	1,5 kg
Voeding	12V DC, 500 mA
Aantal kanalen	2 stereokanalen
Equalizer	3 bands per kanaal (hoge, midden, lage tonen)
Ingangen	2x RCA, 1x microfoon XLR/Jack 6,35 mm
Uitgangen	1x Jack 6,35 mm hoofdtelefoon, 1x RCA Master, 1x RCA Record
Belangrijkste functies	Volumefader, crossfader, equalizer, hoofdtelefoonuitgang met niveau, microfooningang
Onderhoud en reiniging	Afnemen met een zachte, droge doek. Gebruik geen schurende producten.
Veiligheid	Haal de stekker uit het stopcontact voor reiniging. Gebruik uitsluitend de meegeleverde adapter.
Reserveonderdelen en repareerbaarheid	Op aanvraag verkrijgbaar bij de klantenservice van SynQ.
Algemene informatie	2 jaar garantie. Alleen voor gebruik binnenshuis.

Veelgestelde vragen - SMD-2 SynQ

Hoe sluit ik een microfoon aan op de mengtafel SMD-2?

Sluit uw microfoon aan op de microfooningang aan de achterkant van het apparaat (XLR of Jack 6,35 mm aansluiting). Zorg ervoor dat het overeenkomstige kanaal is ingeschakeld en stel de microfoongain in met de Gain knop.

Waarom komt er geen geluid uit de luidsprekers?

Controleer of de RCA-kabels correct zijn aangesloten op de Master-uitgangen. Zorg ervoor dat het Master-volume hoog genoeg staat en dat de kanaalfaders niet omlaag staan. Controleer ook of de luidsprekers zijn ingeschakeld en het volume is ingesteld.

Hoe stel ik de equalizer in op de SMD-2?

Elk kanaal heeft drie equalizerknoppen: BASS (lage tonen), MID (midden) en TREBLE (hoge tonen). Draai de knoppen met de klok mee om de frequentie te verhogen, tegen de klok in om te verlagen.

Kan ik een hoofdtelefoon aansluiten op de mengtafel?

Ja, sluit uw hoofdtelefoon aan op de hoofdtelefoonuitgang (Jack 6,35 mm) aan de voorkant. Gebruik de PHONES knop om het volume van de hoofdtelefoon in te stellen en de CUE knop om het kanaal te selecteren dat u wilt voorbeluisteren.

Hoe sluit ik een platenspeler aan op de SMD-2?

Sluit de RCA-kabels van uw platenspeler aan op de RCA-ingangen van het gewenste kanaal. Als de platenspeler van het type phono is, heeft u een externe phonovoorversterker nodig, want de SMD-2 heeft er geen ingebouwd. Zorg ervoor dat de ingangskeuzeschakelaar (Line/Phono) op Line staat.

Wat te doen als de crossfader lawaai maakt of niet goed werkt?

De crossfader heeft mogelijk reiniging nodig. Gebruik een reinigingsspray voor faders. Als het probleem aanhoudt, neem dan contact op met de klantenservice van SynQ voor vervanging.

Welke netadapter gebruiken voor de voeding?

Gebruik uitsluitend de meegeleverde netadapter (12V DC, 500 mA). Het gebruik van een ongeschikte adapter kan de mengtafel beschadigen.

Hoe neem ik een mix op met de SMD-2?

Sluit een RCA-kabel aan van de Record uitgang (achter) naar de ingang van uw recorder (computer, digitale recorder). Stel het opnameniveau in op de recorder. Het Master-volume heeft geen invloed op de Record-uitgang.

Het aan/uit-lampje gaat niet branden, wat te doen?

Controleer of de netadapter correct is aangesloten op de mengtafel en het stopcontact. Test het stopcontact met een ander apparaat. Als het lampje uit blijft, is het apparaat mogelijk defect, neem contact op met de klantenservice.

Hoe maak ik de mengtafel schoon?

Haal de stekker uit het stopcontact. Gebruik een zachte, droge doek om het oppervlak af te vegen. Voor de faders kunt u een speciale reinigingsspray gebruiken. Gebruik nooit oplosmiddelen of schurende producten.

GEBRUIKSAANWIJZING SMD-2 SynQ

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke manier conform de in uw land geldende voorschriften.

DU - ENTSORGUNG DES GERÄTS

Hartelijk dank voor de aankoop van dit SYNQ ^® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veiligheid is het aangeraden de aanwijzingen zeer zorgvuldig te lezen voor U het apparaat begint te gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE

ACTIES, OPENDEURDAGEN, ENZ.

→ SURF NAAR: WWW.BEGLEC.COM ←

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldcet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven.

• Deze compacte en robuuste battle-mixer is de perfecte keuze in combinatie met twee draaitafels (bvb. XTRM-1) of tabletop CD spelers (bvb. DMC1000) voor een compacte doch krachtige DJ opstelling met een uitstekende geluidskwaliteit!
• De 2 kanalen zijn uitgerust met VCA technologie en professionele dual-rail 45mm DJ-faders van studiokwaliteit:
• Op beide kanalen kunt u de interne USB geluidskaart (1x bidirectioneel), de LINE of de PHONO ingang klezen.
• Beide kanalen beschikken over een Gain regelknop, 3-bands EQ (+12/-26dB en full size ingangsniveau meters)
• Extra DJ microfoon ingang met combo aansluiting (jack/XLR), 2-bands EQ, niveauregeling en On-Air schakelaar.
  • Vlotte toewijsbare 45mm hi-grade dual-rail VCA crossfader met regelbare curve. Alneembaar front.
• Master sectie met stereo niveaumeter en symmetrische XLR- en asymmetrische RCA/cinch-uitgangen.
• PFL sectie met split/mix optie en PFL/main mix controle
• Krachtige koptelefoon uitgang met zowel 6.3mm als 3.5mm stereo jack aansluitingen.
• Opname-uitgang met asymmetrische RCA/cinch aansluitingen.

Belangrijke instructies:

• Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werd. Mocht er schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.
• Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien U ooit het apparaat verkoopt mag u niet vergeten om de gebruiksaanwijzing bij te voegen.
• Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren.

Controleer de inhoud:

Kijk na of de verpakking volgende onderdelen bevat:
- Gebruiksaanwijzing
- SMD-2 mixer
- Netsnoer
USB kabel

NEDERLANDS HANDLEIDING

VEILIGHEIDSVOORSCHRIFTEN:

WAARSCHUWING: Om het risico op elektrocutie zoveel mogelijk te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zelf kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van niet-geïsoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbool betekent: Lees de handleiding!

Dit symbool betekent: Klasse I apparaten

• Stel dit apparaat niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, laat het apparaat aan de omgevingstemperatuur wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zelfs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objecten gevuld met water, zoals bvb. Vazen, mogen nooit op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen, mogen niet op het apparaat geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel niet in een stoffige omgeving wordt gebruikt en maak het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen.
• Dit apparaat mag niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bij hogere temperaturen.
• De minimum afstand rondom dit apparaat om een goede koeling toe te laten is 5cm.
• Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens met de onderhoudsbeurt te beginnen.
• De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid.
• Controleer dat de beschikbare spanning niet hoger is dan die aangegeven op de achterzijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodat de stroomkabel op elk moment kan worden uitgetrokken.
• De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de elektrische kabel gekneusd of beschadigd is.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Als de netschakelaar zich in OFF (uit) positie bevindt dan is dit apparaat niet volledig van het lichtnet gescheiden!
• Volgens de veiligheidsvoorschriften moet deze installatie geaard worden.
• Om elektrische schokken te voorkomen, moet U de behuizing niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker moeten worden onderhouden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedienen van het toestel, stopt U onmiddellijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.

NEDERLANDS HANDLEIDING

• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.
• Plaats dit apparaat in een goed geventileerde ruimte waar het niet blootgesteld is aan hoge temperaturen of vocht.
• Het plaatsen en het gebruik van dit apparaat gedurende een lange periode in de nabijheid warmtebronnen zoals versterkers, spots, enz. zal zijn werking beïnvloeden.
• Zorg, bij inbouw in een vaste installatie of flightcase, voor een goede ventilatie om de warmte optimaal te kunnen afvoeren.
• Zorg ervoor, om inwendige vorming van condensatie te voorkomen, dat de mengtafel zich na transport kan aanpassen aan de warme binnentemperatuur. Condensatie kan de goede werking soms verhinderen.

INSTALLATIEVOORSCHRIFTEN:

ONDERHOUD

Reinig het toestel met een zacht, lichtjes bevochtigd doek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.

AANSLUITINGEN

Behalve de microfoon- hoofdtulefoonaansluitingen en master uitgangen, zijn alle aansluitingen cinch-aansluitingen. Gebruik cinch-cinch kabels van goede kwaliteit om een grote geluidskwaliteit te verzekeren. Voor meer informatie over de aansluitingen verwijzen wij u naar het volgende hoofdstuk. Zet het toestel uit, vooraleer u veranderingen in de bekabeling aanbrengt. In deze handleiding spreken we over lijn uitvuitgangs. Dit is een globale naam voor uitvuitgangs met een niveau tussen 750mV en 2V. Deze uitgaangen vindt u bivoorbeeld bij radio's video's, od-spelers, enz.

Er zijn ontelbare manieren om geluidsbronnen op deze mixer aan te sluiten. Hou gewoon rekening met volgende opmerkingen:

• Sluit de cinch kabels altijd op dezelfde manier aan:
• Wille of zwarte cinch connector → linker kanaal
• Rode cinch connector → rechter kanaal
• Op sommige ingangen op achterzijde is het mogelijk om deze om te schakelen tussen USB, phono of line. Let er op dat de schakelaar hiervoor in de juiste stand staat:
  Zet de schakelaar in de stand "LINE" als U een CD-speler, MD-speler, Cassettedeck enz... wenst aan te sluiten.
• Zet de schakelaar in "PHONO" stand bij het aansluiten van een draailafel.
• Zet de overeenkomstige schakelaar op USB wanneer u een computer aansluit. Opmerking: Als U een Synq "X-TRM1" draaitafel aansluit dan raden we U aan om deze via de line ingang aan te sluiten. Natuurlijk moet U de X-TRM1 dan wel op line uitgang schakelen!
• Vele draaitafels hebben een GND-aansluiting (aarding). In deze aanwezig is dan sluit U deze best op aan
  op de SMD-2. Gebruik hiervoor de GND-aansluiting juist naast de betreffende audio-ingang.
• Analoge opnameapparatuur kan op de recorduitgang van de SMD-2 worden aangesloten om analoge opnames te maken.

FUNCTIES (VOORZIJDE)

1. 2-BANDS TOONREGELING VOOR DE DJ-MIC: de frequentie van de DJ microfoon kan ingesteld worden binnen een bereik van +/-12dB. In de middenpositie is de toonregeling neutraal. (uitgeschakeld)
2. DJ MIC VOLUME: wordt gebruikt om het niveau van de DJ microfoon te regelen.
3. DJ MIC ON/OFF SCHAKELAAR: wordt gebruikt om de DJ microfoon aan/uit te zetten
4. KANAAL FADER CURVE: past de curve van de kanaalfaders aan van zachte (linkse positie) tot harde (rechtse positie) overgangen.
5. CROSS FADER: uitgerust met een professionele studio fader, wordt gebruikt om de signalen van de 2 kanalen te mixen.
6. MASTER VOLUMEREGELAAR: Bepaalt het uitgangsvolume van Master uitgang
7. LED VU METER: Precize niveaumeter. Zeer belangrijk: Als U een perfect geluid wenst, hou dan rekening met de VU-meter! De meeste DJ's gebruiken dit belangrijke instrument als een "mooi lichteffect". Het is een sport om de meter zo ver mogelijk in het rood te jagen. Laat ons duidelijk zijn: een goede DJ wil een perfect, onvervormd en dynamisch geluid. Waarden boven 0dB belekenen "vervorming", hou de meter dus onder controle!

NEDERLANDS HANDLEIDING

1. INGANGSKEUZESCHAKELAAR: wordt gebruikt om de juiste ingang voor elk kanaal te kiezen: phono line of USB. Er zijn ook supplementaire ingangskeuzeschakelaars op de achterzijde van het toestel. Hint: Line, Aux, CD, Tunor, enz... zijn verschillende namen voor ingangen met bijna identieke signaalniveus.
2. GAIN LEVEL: Regelt de ingangsgevoeligheid op ieder kanaal van nul tot maximum. Gebruik deze draaiknop om het ingangssignaal op +/-0dB af te regelen.
3. KANAAL VU METER: elk kanaal heeft zijn eigen LED VU-meter zodat u het Gain niveau (9) zeer snel kunt instellen. Let erop dat de niveaus de 0dB (of 100%) niet overschrijden. Het geluid zou vervornd kunnen worden wanneer het signaalniveau in de rode zone van de VU-meter komt.
4. 3-BANDS TOONREGELING: de frequentie van elk kanaal kan afzonderlijk ingesteld worden binnen een bereik gaande van -26dB tot +12dB. In de middenpositie is de toonregeling neutraal, (uitgeschakeld)
5. VCA KANAALFADERS: worden gebruikt om het volume van ioder kanaal in te stellen. De SMD-2 maakt gebruik van de VCA technologie wat betekent dat er, in de plaats van het geluidssignaal, een kleine gelijkspanning door de professionele studio faders loopt. Hierdoor wordt de mixer een stuk minder gevoelig voor het gekraak van versieten faders
6. CUE LEVEL: Hiermee wordt het volume van de koptelefoon geregeld. Opgelet: door het hoge uitgangsvermogen kan bij slecht gebruik gehoorschade veroorzaakt worden! Matig het uitgangsvermogen!
7. SPLIT CUE TOETS: Normaal hoort u een stereo signaal in uw koptelefoon. Druk deze toets in en U hoort 2 verschillende mono signalen:
   a. LINKS: Signaal van kanaal 1
   b. RECHTS: Signaal van kanaal 2 Opgelet: de CUE mixing knop moet in het midden staan!
8. CUE MIX: met deze knop kunt u de ingangskanalen door de hoofdtelefoonuitgang mixen:
9. Zet de knop in de uiterst linkse posibie om kanaal 1 te horen.
10. Zet de knop in de uiterst rechtse positie om kanaal 2 te horen.
11. Zet de knop in een andere postie om een mix van beide signalen voor te belulsteren.
    Deze optie laat u toe uw mix le controleren alvorens u hem door de master uitgang stuurt.

NEDERLANDS HANDLEIDING

1. KOPTELEFOON UITGANG: Hier kan elke koptelefoon voorzien van een 6,3mm of een 3,5mm jack worden aangesloten.

FUNCTIES (ACHTERZIJDE)

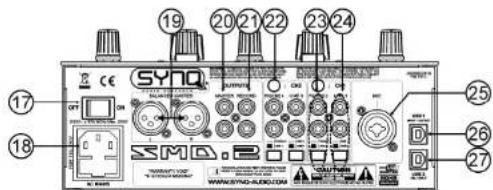

1. NETSCHAKELAAR: dient om de mengtafel in en uit te schakelen.
2. VOEDINGSAANSLUIT ING: IEC stekker met geïntegreerde zekeringhouder. Sluit hier de meegeleverde voedingskabel aan
3. SYMMETRISCHE MASTER UITGANG: de XLR aansluitingen kunnen gebruikt worden om deze mengtafel met om het even welke gebalanceerde versterkeringang te verbinden door middel van speciaal gebalanceerde signaalkabels.
4. ASYMMETRISCHE MASTER UITGANG: Dit is exact hetzelfde signaal als op de symmetrische master uitgang (19). Het signaal is echter asymmetrisch en kan dus gebruikt worden om versterkers met asymmetrische (cinch) ingangen aan te sturen.
5. RECORD UITGANG: draagt hetzelfde signaal als de master uitgangen, maar wordt niet beïnvloed door het master niveau, noch door de balansregeling. Deze uitgang wordt gebruikt om een analoge recorder aan le sluilen. U kan hierop ook een computer aansluilen voor onmiddellijke digitale opname, zie USB-aansluiting (26).
6. GROUND (GND) VERBINDING: vele draaitafels zijn voorzien van een aardingaansluiting (GND). Het is aangewezen deze signaalaarding te verbinden met de GND aansluiting. Indien uw draaitafel niet voorzien is van een aardingkabel dan moet u deze aansluiting niet gebruiken.
7. INPUT KANAAL PHONO/LINE: wordt gebruikt om twee verschillende signalen aan te sluiten: phono of line. Gebruik de druktoels die zich onderaan bevindt om te kiezen tussen line en phono. Gebruik de schakelaar (8) om te kiezen tussen phonoline (23) of USB/line (24).
8. INPUT KANAAL USB/LINE: wordt gebruikt om twee verschillende signalen aan te sluiten: USB of line. Gebruik de druktoets die zich onderaan bevindt om te kiezen tussen USB en line. Gebruik de schakelaar (8) om te kiezen tussen phono/line (23) of USB/line (24).
9. DJ MICRO INGANG: Combo stekker: U kunt hier een gebalanceerde (XLR connector) of ongebalanceerde (1/4" jack) microfoon aansluiten. Deze ingang wordt meestal voor de DJ-microfoon gebruikt
10. USB AANSLUITING 1: U kunt elke PC via deze USB aansluiting koppelen aan uw mengpaneel. De PC/Mac zal uw mengpaneel als een geluidskaart detecteren. Normaal zijn er geen drivers nodig. Omdat deze USB poort bidirectioneel is, kunt u muziek afspelen via uw computer en deze muziek mixen met andere bronnen zoals CD, phono, etc. Tegelijkertijd kunt u uw mix opnemen op uw computer via deze zelfde USB aansluiting!
11. USB AANSLUITING 2: U kunt elke PC via deze USB aansluiting koppelen aan uw mengpaneel. De PC/Mac zal uw mengpaneel als een geluidskaart detecteren. Normaal zijn er geen drivers nodig. Let wel: met deze USB poort kunt u alleen muziek afspelen via uw computer en deze muziek mixen met andere bronnen zoals CD, phono, enz.

NEDERLANDS HANDLEIDING

DE CROSSFADER VERVANGEN

- Verwiider het plastiek kapie van de crossfader.

- Verwijder de 2 vijsjes waarmee de crossfader vastzit

- Verwiider de crossfader en het metalen plaatie voorzichtig.

- Maak de crossfader los van het elektrische kabeltje (trek aan de connector, NIET aan het kabeltje!)

- Verbind de nieuwe crossfader met het kabeltie

- Bevestig de nieuwe crossfader, samen met het metalen frontplaatie opnieuw met behulp van de 2

viisies.

Klaar!

EIGENSCHAPPEN

Voeding: AC 230 V, 50Hz

Stroomverbruik: 18%

Zekering: 20mm glazen zekering 250V 1A traag

Frequentie bereik: 20-22.000Hz (+/-3dB)

Vervorming + ruis: <0.1% @ 1kHz, 0dB

S/R verhouding (IHF-A): >80dB @ 1kHz.

Microfoon ingangen: 1.5mV @ 10kΩ

Line/CD ingangen: 150mV @ 22kΩ

Phono ingangen: 3mV @ 47kΩ

Record uitgang: 775mV @ 600Ω

Master uitgang: 1.5V @ 4k7Ω asymmetrisch

Master uitgang: 850mV @ 600Ω symmetrisch

Tooncontrole Kan1/Kan2: +12dB / -26dB @ 10kHz / 1.3kHz / 50Hz

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de laatste versie van deze handleiding downloaden via

Onze website: www.beglec.com
