Producttype	Rotatiehamerboor
Merk	Hitachi (Hikoki)
Model	DH 40MR
Hoofdgebruik	Boren en beitelen in beton, metselwerk en metaal
Nominaal vermogen	1100 W
Voedingsspanning	230 V ~ 50 Hz
Onbelast toerental	0 – 1050 tr/min (variabel)
Slagfrequentie	0 – 4500 slagen/min
Impactenergie	2,7 J (EPTA 05/2009)
Max. boordiameter (beton)	40 mm
Max. boordiameter (staal)	13 mm
Max. boordiameter (hout)	50 mm
Boorkoptype	SDS-Plus (snelspan)
Gewicht	5,2 kg
Totale lengte	380 mm
Totale hoogte	245 mm
Hoofdfuncties	Hamerboren, boren zonder hamerslag, beitelen met hoekverstelling
Elektronische toerenregeling	Ja, met instelwiel
Draairichting	Rechts/links (omkeerbaar)
Veiligheid	Dubbele isolatie, veiligheidskoppeling, automatische koolborstelstop
Onderhoud en reiniging	Reinig de ventilatiesleuven met een penseel; vervang de koolborstels elke 100-150 uur
Onderdelen en repareerbaarheid	Beschikbaar: koolborstels, schakelaar, lagers. Repareerbaarheidsscore: 7,5/10
Meegeleverde accessoires	SDS-Plus boorkop, diepteaanslag, extra handvat, inbussleutel, transportkoffer
Certificeringen	CE, EAC, RoHS

Veelgestelde vragen - DH 40MR HITACHI

Wat is de maximale boordiameter in beton met de Hitachi DH 40MR?

De maximale boordiameter in beton is 40 mm met een SDS-Plus boor.

Kan ik gewone cilindrische boren gebruiken met een adapter?

Ja, maar het wordt aanbevolen een geschikte boorkop (sleutelboorkop) als optie te gebruiken. De originele boorkop is alleen SDS-Plus.

Hoe stel ik de snelheid en hamerslag in?

De snelheid is regelbaar via het wiel op de trekker. De hamerslag wordt geactiveerd door de modusschakelaar op de stand hamer (hamersymbool) te zetten.

Wat is het verschil tussen de modi 'boren' en 'hamerboren'?

In de boormodus (zonder hamerslag) draait het gereedschap zonder te slaan, ideaal voor metaal of hout. In de hamerslagmodus wordt een slagmechanisme geactiveerd om beton te breken.

Hoe vervang ik de koolborstels van de motor?

Koppel het gereedschap los, verwijder de zijdeksels met een schroevendraaier, haal de oude koolborstels eruit, plaats de nieuwe in de juiste richting. Plaats de deksels terug. De koolborstels zijn standaard en gemakkelijk verkrijgbaar.

Wat moet ik doen als de boor tijdens het gebruik stopt?

Dit kan komen door oververhitting of versleten koolborstels. Laat het gereedschap 15 minuten afkoelen. Als het probleem aanhoudt, controleer de koolborstels; vervang ze als ze korter zijn dan 6 mm.

Is het mogelijk om de DH 40MR te gebruiken voor beitelen?

Ja, door de schakelaar op de stand beitel (beitelsymbool) te zetten. U kunt ook de beitelhoek instellen door de instelring te draaien.

Wat is het geluidsvermogen van dit gereedschap?

Het geluidsdrukniveau is ongeveer 90 dB(A). Draag altijd gehoorbescherming.

Hoe smeer ik het slagmechanisme?

Het vet is intern en vereist geen regelmatig onderhoud. Als u het gereedschap demonteert, breng dan speciaal hamervet (lithiumvet) aan op de tandwielen.

Waar vind ik de volledige gebruikshandleiding?

U kunt de gratis handleiding in PDF-formaat downloaden op de site notice-facile.com door uw taal te selecteren.

GEBRUIKSAANWIJZING DH 40MR HITACHI

Lees alle waarschuwingen en instructies aandachtig door.

Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term "elektrisch gereedschap" heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek.

Een rommelige of donkere werkplek verhoogt de kans op ongelukken.

b) Gebruik het elektrisch gereedschap niet in een omgeving met ontplofbare vloeistoffen, gassen of stof.

Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden.

c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt.

Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap moet geschikt zijn voor aansluiting op de wandcontactdoos.

De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap.

Deugdelijke stekkers en geschikte wandcontactdozen verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok.

c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden.

Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt.

d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen.

Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen.

Een beschadigd of verward snoer verhoogt het risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten.

Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met RCD (reststroom-apparaat) beveiliging te worden gebruikt.

Gebruik van een RCD vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen.

Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming.

Beschermingsmiddelen zoals stofmaskers, niet-glijdende veiligheidsschoenen, een helm of oorbescherming vermindert het risico op lichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit- stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.

Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt.

Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap.

f) Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt.

Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico's.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei.

U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt.

Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden.

c) Haal de stekker uit het stopcontact voordat u de voeding en/of de accu van het elektrisch gereedschap losmaakt, afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt.

Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde handen.

e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap.

Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt.

Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen.

Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoelt, kan resulteren in een gevaarlijke situatie.

5) Onderhoudsbeurt

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt.

Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft.

VOORZORGMAATREGELEN

Houd kinderen en kwetsbare personen op een afstand.

Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

VEILIGHEIDSWAARSCHUWINGEN VOOR DE BOORHAMER

1. Draag oorbeschermers

Blootstelling aan lawaai kan tot gehoorverlies leiden.

1. Gebruik de extra handgrepen die met het gereedschap zijn meegeleverd.

Verlies van controle over het gereedschap kan in lichamelijk letsel resulteren.

1. Het booreinde gedurende of direct na het uitzetten NIET aanraken. Het booreinde wordt tijdens het boren uiterst heet en zou ernstige brandwonden kunnen veroorzaken.

2. Voordat U in een muur, plafond of vloer iets uitbreekt, dient gecontroleerd te worden of er electrische kabels of leidinegn onder liggen.

3. Hund de handgrepen van het elektrisch gereedschap altijd stevig vast. Zoniet, dan zal de tegendruk onzuiver werk of gevaarlijke sit, dan uaties in de hand werken.

4. Draag een stofmasker

Adem de schadelijke stoffen die tijdens het boren of beitelen vrijkomen niet in. De stoffen kunnen schadelijk zijn voor uw gezondheid en de gezondheid van toeschouwers.

TECHNISCHE GEGEVENS

Voltage (verschillend van gebied tot gebied)*	(110V, 115V, 120V, 127V, 220V, 230V, 240V)
Input 950 W*
Capaciteit Boorgedeelte: 40 mm	Kerngedeelte: 105 mm
Onbelaste snelheid 240 – 480 min	-1
Aantal slagen belast 1320 – 2650 min	-1
Gewicht (zonder snoer, zijgreep) 6,5 kg

* Kontroleer het naamplaatje op het apparaat daar het apparaat afhankelijk van het gebied waar het verkocht wordt gewijzigd kan worden.

STANDAARD TOEBEHOREN

(1) Omhulsel (Plastic) 1
(2) Zijgreep .... 1
(3) Stopper 1
(4) Hammer Grease A 1
De standaard toebehoren kunnen zonder aankondiging op ieder moment worden veranderd.

EXTRA TOEBEHOREN (los te verkrijgen)

1. Gatdoorboring (Draaiend + Slaan)

(1) Drilstuk (SDS max. schacht)

Buitendiameter (mm) Tale lengte (mm)
16	340, 540
19
22	320, 520
25
28	370, 570
32
38
40

1. Boren voor ankergaten (Draaien + Slaan)

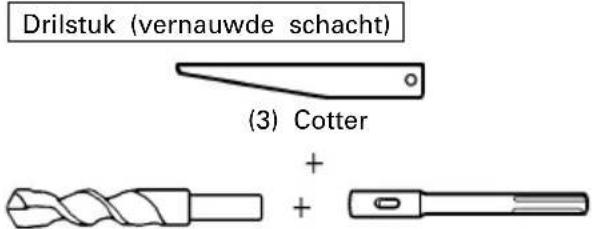

(1) Drilstuk

(vernauwde schacht) Externe diameter: 11, 12,3, 12,7, 14,3, 14,5, 17,5 mm

(2) Adaptor voor vernauwde schacht (SDS max. schacht)

Adaptor voor vernauwde Toepasselijk boorstuk schacht
Morse tap Boorstuk (vernauwde schacht) (Nr.1) 11, 12,3, 12,7, 14,3, 14,5, 17,5 mm

(1) Drilstuk (SDS Plus schacht)

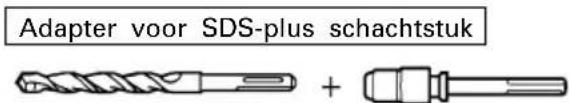

(2) Adapter voor SDS-plus schachtstuk (SDS max. schacht)

1. Grote diameter gatboren (Draaien + Slaan)

(1) Middenpin

●Van toepassing op kernstuk 38 mm \~ 105 mm
●Van toepassing op kernstuk 32 mm en 35 mm OPMERKING:

Gebruik kernstuk 25 mm en 29 mm niet.

(2) Kernstuk

●Externe diameter 25, 29, 32, 35, 38, 45, 54, 64, 79, 94, 105 mm (Met plaatje, niet van toepassing voor 25 mm en 29 mm kern)
(3) Kernstukschacht
●Van toepassing op kernstuk boven 38 mm
●Van toepassing op kernstuk onder 35 mm

1. Boren van gaten ..... Voor het boren in metalen en hout

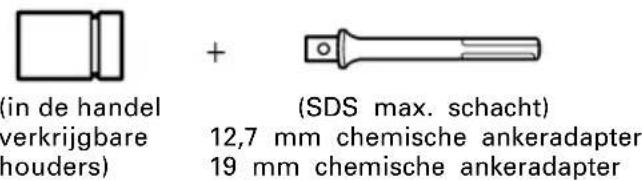

1. Bout-aanbrengwerk voor chemische anker (Draaien + Slaan)

1. Breken (Slaan)

(1) Puntboor

Totale lengte: 280, 400 mm

1. Groefsnijden en graven (Slaan)

(1) Beitel totale lengte: 280, 400 mm

1. Asfalsnijden (Slaan)

(1) Snijder

1. Schepwerk (Slaan)

(1) Schep

1. Oppervlakte bewerking (Slaan)

1. Spuitje (voor verwijderen van gruis)

○Hammer Grease A

500 gr. (in een blik)

70 gr. (in een groene tube)

30 gr. (in een groene tube)

De extra toebehoren kunnen zonder aankondiging op ieder moment worden veranderd.

TOEPASSINGEN

○Boren van gaten in beton
○Boren van ankergaten
○Breken van beton, snijden, graven en dergelijke (door gebruik te maken van de toebehoren)

VOOR HET GEBRUIK

1. Netspanning

Kontroleren of de netspanning overeenkomt met de opgave op het naamplaatje.

2. Netschakelaar

Kontroleren of de netschakelaar op UIT staat. Wanneer de stekker op het net aangesloten is, terwijl de schakelaar op AAN staat, begint het gereedschap onmiddellijk de draaien, hetwelk ernstig gevaar betekent.

3. Verlengsnoer

Wanneer het werkterrein niet in de buurt van een stopcontact ligt, dan moet men gebruik maken van een verlengsnoer, dat voldoende dwarsprofiel en voldoende nominaal vermogen heeft. Het verlengsnoer moet zo kort mogelijk gehouden worden.

4. Aanbrengen van een boor OPMERKING:

Gebruik uitsluitend originele Hitachi-onderdelen voor gereedschap zolas een puntboor en beitel.

(1) Gebruik de bijgeleverde olie, in een groene tube om de schacht te smeren (Afb. 1).
(2) Voor het bevestigen van het gereedschap (SDS max. schacht) moet u het in de opening steken totdat het kontakt maakt met het binnenste uiteinde van de opening zoals u in Afb. 2 ziet.

Indien u het gereedschap nu met wat kracht iets verder draait, voelt u een kink. Trek nu de greep in de richting van de pijl en steek het gereedschap geheel in tot het het binnenste uiteinde raakt.

Laat de greep los zodat deze terugspringt en het gereedschap op zijn plaats vergrendelt.

(3) Trek aan het gereedschap om te controleren of dit goed vergrendeld is.
(4) Om het gereedschap te verwijderen, de greep volledig in de richting van de pijl trekken en vervolgens het gereedschap naar buiten trekken.

5. Instellen van het aantal rotaties en het aantal slagen (Afb. 3)

Deze boorhamer is voorzien van een elektronisch regelcircuit waarmee het aantal rotaties en slagen kan worden geregeld. Voor gebruik van deze boorhamer moet u de draaiknop afstellen in overeenstemming met de klus die u wilt uitvoeren, bijvoorbeeld het boren van gaten in kwetsbare materialen, hakwerk, centreren enz.

Stand '1' van de draaiknop geeft de minimale snelheid van 240 rotaties per minuut en 1320 slagen per minuut. Stand '6' geeft de maximale snelheid van 480 rotaties en 2650 slagen per minuut.

LET OP:

Stel de draaiknop niet tijdens de werkzaamheden af. Dit zou namelijk letsel kunnen veroorzaken omdat de boorhamer dan met één hand en dus niet stabiel kan worden vastgehouden.

GEBRUIK

1. Het boren van gaten (Afb. 4)

(1) Plaats de punt van de boor op de gewenste positie, en trek aan de schakelaar.
(2) Het is onnodig overmatige druk uit te oefenen op het apparaat. Door lichtelijk te drukken zodat de te bewerken plaats loskomt is voldoende.

LET OP:

Wanneer de boor vast komt te zitten in de muur of in andere materialen kan het apparaat, ondanks dat deze voorzien is van een veiligheidskoppeling, hevig gaan schudden. Zorg ervoor dat beide handgrepen goed worden vastgehouden tijdens de werkzaamheden.

2. Breken en snijden (Afb. 5)

Wanneer de punt va de boor voor breken en snijden gebruikt wordt, is het gewicht van het apparaat voldoende.

Overmatige druk uitoefenen is in dit geval niet nodig.

3. Boren met "roteren + slaan":

LET OP:

Ilndien u de keuzeschakelaar tijdens het draaien van de motor in een andere stand drukt, kan het gereedschap plotseling starten te draaien met mogelijk ongelukken tot gevolg. Druk daarom de keuzeschakelaar uitsluitend in een andere stand wanneer de motor geheel is gestopt.

(1) Schakelen naar "roteren + slaan"

(a) Druk de knop in, hef de vergrendeling op en draai de keuzeschakelaar met de klok mee.
(b) Breng ▲ op de keuzeschakelaar en IT op de behuizing in lijn zoals u kunt zien op Afb. 6.
(c) Laat de knop los om de keuzeschakelaar te vergrendelen.

OPMERKING:

Draai de keuzeschakelaar (druk de knop niet in) om te controlleren of deze goed vergrendeld is en niet meer draait.

4. Bij schaven en versnipperen met "slaan":

LET OP:

○Indien u de keuzeschakelaar tijdens het draaien van de motor in een andere stand drukt, kan het gereedschap plotseling starten te draaien met mogelijk ongelukken tot gevolg. Druk daarom de keuzeschakelaar uitsluitend in een andere stand wanneer de motor geheel is gestopt.
- Indien het gereedschap voor schaven en versnipperen wordt gebruikt met de stand voor "roteren + slaan" kan het gereedschap starten te draaien met mogelijk ongelukken tot gevolg. Kontroleer derhalve dat voor "slaan" voor schaven en versnipperen is ingesteld.

(1) Schakel naar "slaan"

(a) Druk de knop in, hef de vergrendeling op en draai de keuzeschakelaar tegen de klok in.
(b) Breng ▲ op de keuzeschakelaar en ⬆ op de behuizing in lijn zoals u kunt zien op Afb. 7.
(c) Laat de knop los om de keuzeschakelaar te vergrendelen.

OPMERKING:

Draai de keuzeschakelaar (druk de knop niet in) om te controleren of deze goed vergrendeld is en niet meer draait.

(2) Bij het vastzetten van werkposities van gereedschap, bijvoorbeeld beitels, etc.

(a) Druk de knop in, hef de vergrendeling op en verdraai de keuzeschakelaar.
Breng ▲ op de keuzeschakelaar en Ⓞ op de behuizing in lijn zoals u kunt zien op Afb. 8.
(b) Laat de knop los om de keuzeschakelaar te vergrendelen.
(c) Verdraai de greep zoals in Afb. 9 aangegeven en stel het gereedscahp in de gewenste werkrichting.
(d) Druk de keuzeschakelaar naar "slaan" zoals beschreven in het item (1) hierboven en zet de positie van het gereedschap vast.

5. Installeer de stopper (Afb. 10)

(1) Maak de zijgreep los en plaats het rechte gedeelte van de stopper in het schroefgat van de hendel aan de voorkant.
(2) Verschuif de stopper naar de juiste plaats en draai de hendel van de zijgreep naar rechts om de stopper vast te zetten.

6. Opwarmen (Afb. 11)

Het smeringsysteem van dit gereedschap moet onder koude omstandigheden eerst opwarmen.

Plaats het uiteinde van het boorstuk eerst tegen het beton, schakel het gereedschap in en laat het systeem opwarmen. Kontroleer dat u een "slag" hoort en gebruik dan het gereedschap.

LET OP:

Houd tijdens het opwarmen de zijhendel en het gereedschap stevig met beide handen vast zodat uw positie niet door de druk van de boor wordt veranderd.

DRILLEN EN INDRIJVEN VAN ANKERS

1. Wanneer een vernauwde schachtadaptor gebruikt wordt. (Afb. 12)

(1) Plaats de boor met de vernauwde schacht in de adaptor van de schacht.
(2) Zet het apparaat aan en boor een gat tot de diepte die aangegeven wordt op de groef van de boor.
(3) Nadat stof en gruis met de spuit verwijderd zijn, kan de plug in het anker geplaatst worden en ingebracht worden met een hamer.
(4) Voor het verwijderen van het boorstuk (met vernauwde shacht) dient de cotter in de gleuf van de vernauwde schachtadaptor te worden gestoken. Sla nu op de cotter terwijl de boorhamer wordt ondersteund. (Afb. 13)

GEBRUIK VAN DE BOORKOP EN DE ADAPTER

Deze machine kan worden gebruikt voor "uitsluitend draaien" indien een los verkrijgbaar boorstuk en een adapter voor het boorstuk worden bevestigd. Gebruik met de keuzeschakelaar op "roteren + slaan" gesteld.

LET OP:

Tijdens de werking moet u de greep en zijgreep goed vasthouden zodat u uw evenwicht niet verliest.

(1) Schakelen naar "roteren + slaan"

Voer voor het schakelen naar "roteren + slaan" de in [3. Boren met "roteren + slaan"] beschreven handelingen uit.

(2) Bevestigen van de adapter aan de boorkop (Afb. 14)

(a) Bevestig de adapter aan de boorkop.

(b) De SDS max. schacht van de boorkop-adapter is hetzelfde als de boorkop. Volg derhalve de bij [Aanbrengen van een boor] beschreven handelingen uit voor het bevestigen en verwijderen.

(3) Boren

(a) Boren zal niet sneller gaan wanneer u overmatig veel druk op de boormachine uitoefent. Een overmatige druk zal echter de boorkop of het boorstuk mogelijk beschadigen waardoor de prestatie van de boor vermindert en de levensduur van de machine tevens mogelijk korter wordt.

(b) Een boor schiet soms uit positie wanneer het boren bijna voltooid is. Voer niet te veel druk op de boor uit wanneer het boren bijna klaar is.

GEBRUIK VAN EEN KERNSTUK

Met behulp van een kernstuk kunnen grote kaliber en blinde gaten geboord worden. Gebruik in dit geval de losverkijgbare hulpstukken (zoals middenpin en kernstukschacht) voor goede resultaten.

1. Bevestiging

LET OP:

Verwijder altijd de stekker voordat het kernstuk bevestigd wordt.

(1) Bevestig het kernstuk op de schacht van het kernstuk. (Afb. 15)
Olie het schroefgedeelte van de schacht zodat deze gemakkelijk verwijderd kan worden.
(2) Bevestig de schacht van het kernstuk op de boorkop net als een drilstuk of puntboor. (Afb. 16)
(3) Plaats de middenpin in het plaatje en druk in totdat het einde bereikt is.
(4) Leg het plaatje zodanig op de top van het kernstuk, dat het holle gedeelte goed past. Wanneer de positie van de uitholling naar links of rechts verschoven wordt, kan het plaatje niet uit positie raken, zelfs wanneer de dril naar beneden gebruikt wordt. (Afb. 17)

2. Boren van gaten

(1) Steek de stekker in het stopkontakt.
(2) De middenpin heeft een ingebouwde veer. Door deze recht en zachtjes tegen een muur of vloer te drkken maakt de oppervlakte van het kernstuk kontakt waarne een gat geboord wordt. (Afb. 18)
(3) Wanneer de diepte van het gat ongeveer 5 mm is, kan positie van het gat bepaald worden. Verwijder hierna de middenpin en het plaatje en boor vervolgens het gat.

LET OP:

Verwijder altijd de stekker uit het stopkontakt wanneer de middenpin en het plaatje verwijderd worden.

3. Demontage van het kernstuk

○Door de boor (met daarin het kernstuk) naar boven te houden, en deze twee of drie keer aan te zetten, komt de schroef los en kan de boor uitgenomen worden. (Afb. 19)
○Neem de kernstukschacht uit de boor, houd het kernstuk met een hand vast, en sla hard op de kop van het SDS max schacht gedeelte van de kernstukschacht met een hamer, waarna de ronde kopschroef loskomt en de boor gedemonteerd kan worden. (Afb. 20)

VERVERSEN VAN OLIE

De constructie van dit apparaat is luchtdicht, zodat olie niet kan uitlekken, en het apparaat beschermd is tegen stof. Het apparaat kan dus voor lange tijd gebruikt worden zonder verdere smering. Vervang de olie zoals hieronder is beschreven.

1. Periodieke vervanging van de olie

Vervang de olie nadat het apparaat 6 maanden gebruikt is. Vervangingsolie is verkrijgbaar bij de officiële Hitachi Service Agent.

2. Bijvullen van olie

LET OP:

Zet het apparaat uit, en verwijder de stekker uit het stopkontakt voordat met het bijvullen van olie begonnen wordt.

(1) Verwijder de afdekking van de overbrenging en veeg overtollig vet weg. (Afb. 21)

(2) Voeg 30g Hitachi Electric Hammer Grease A toe (Standaard toebehoren, verpakt in een tube).

(3) Nadat het vet is bijgevuld, moet u de afdekking van de overbrenging weer goed terugplaatsen.

OPMERKING:

De Hitachi electric Hammer Grease A is een laag viscositeitstype. Nieuwe tubes zijn bij het erkende Hitachi Servicecentrum verkrijgbaar.

ONDERHOUD EN INSPECTIE

1. Inspectie van de boor

Daar door een stompe boor het prestatievermogen vermindert, en de motor beschadigd kan worden, dient deze geslepen of vervangen te worden wanneer slijtage wordt vastgesteld.

2. Inspectie van de bevestigingsschroef

Alle bevestigingsschroeven worden regelmatig geinspecteerd en gekontroleerd of zij juist aangedraaid zijn. Wanneer één van de schroeven losraakt, dan moet deze onmiddellijk opnieuw aangedraaid worden. Gebeurt dat niet, dan kan dat tot aanzienlijke gevaren leiden.

3. Onderhoud van de motor

De motorwikkeling is het „hart“ van het electrische gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigd en/of met olie of water bevochtigd wordt.

4. Inspectie van de koolborstels (Afb. 22)

Bij de motor zijn koolborstels gebruikt, die onderhevig zijn aan slijtage. De motor kan beschadigd worden wanneer de koolborstels versleten zijn. De motor stop automatisch wanneer deze voorzien is van auto-stop koolborstels. In dit geval dienen beide koolborstels vervangen te worden door nieuwe borstels van hetzelf de nummer, zoals de afbeelding laat zien. Bovendien moeten de koolborstels zich in de borstelhouders vrij kunnen bewegen.

5. Vervangen van de koolborstels

Draai de schroeven los en verwijder de achterafdekking. Verwijder de borstelkap en koolborstel. Nadat u de koolborstel heeft vervangen, moet u de borstelkap weer goed vastdraaien en de achterafdekking met twee paar schroeven terugplaatsen.

6. Lijst vervangingsonderdelen

A: Ond.nr.

B: Codenr.

C: Gebr.nr.

D: Opm.

LET OP:

Reparatie, modificatie en inspectie van Hitachi elektrisch gereedschap dient te worden uitgevoerd door een erkend Hitachi Service-centrum.

Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende Hitachi Service-centrum wanneer u om reparatie of ander onderhoud verzoekt.

Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

MODIFICATIES:

Hitachi elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen (zoals codenummers en/of ontwerp) zonder voorafgaande kennisgeving gewijzigd worden.

OPMERKING:

Op grond van het voortdurende research-en ontwikkelingsprogramma van HITACHI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden.

Informatie betreffende luchtgeluid en trillingen

De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau: 103 dB (A)

Gemeten A-gewogen geluidsdrukniveau: 92 dB (A)

Onzekerheid KpA: 3 dB (A)

Draag gehoorbescherming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745.

Boorhameren in beton:

Trillingsemissiewaarde ah, HD = 15,7 m/s²

Onzekerheid K = 1,5 m/s ^2

WAARSCHUWING

○De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt.

○Neem kennis van de veiligheidsmaatregelen voor de bescherming van de operator welke gebaseerd zijn op een schatting van blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd).
