GEBRUIKSAANWIJZING P5281 ACER

Gebruikershandleiding

Alle rechten voorbehouden.

Gebruikershandleiding Acer-projector P5271/P5271i/P5271n/P5390W/P5290/P5281 -series

Originele uitgave: 09/2010

Acer behoudt zich het recht voor de informatie in dit document te wijzigen zonder de verplichting melding te doen van de wijzigingen. Dergelijke wijzigingen zullen worden opgenomen in nieuwe edities van deze handleiding of in aanvullende documenten en publicaties. Acer stelt zich niet aansprakelijk en geeft geen garanties, expliciet noch impliciet, voor de inhoud van dit document en wijst de impliciete garanties van verkoopbaarheid of geschiktheid voor een bepaald doel af.

Noteer het modelnummer, het serienummer en de datum en plaats van aankoop in de onderstaande ruimte. Het serienummer en het modelnummer bevinden zich op het label dat op uw computer zit. Het serienummer, het modelnummer en de aankoopinformatie moeten worden vermeld op alle briefwisseling aangaande deze eenheid.

Van dit document mag geen enekl deel worden verveelvoudigd, opgeslagen in een zoeksysteem, of worden overgebracht, in welke vorm of op welke wijze dan ook, hetzij elektronisch, mechanisch, door fotokopieën, opnames of op andere wijze, zonder voorafgaande schriftelijke toestemming van Acer Incorporated.

Acer-projector P5271/P5271i/P5271n/P5390W/P5290/P5281-series

Modelnummer:

Serienummer:

Aankoopdatum:

Plaats van aankoop:

Acer en het Acer-logo zijn gedeponeerde handelsmerken van Acer Incorporated. Productnamen of handelsmerken van andere bedrijven die in dit document worden gebruikt, zijn uitsluitend bedoeld voor identificatiedoeleinden en zijn eigendom van hun respectieve bedrijven.

HDMI™, het HDMI-logo en High-Definition Multimedia Interface zijn handelsmerken of geregistreerde handelsmerken van HDMI Licensing LLC.

Informatie voor uw veiligheid en comfort

Lees deze instructies aandachtig. Bewaar dit document zodat u het later opnieuw kunt raadplegen. Volg alle waarschuwingen en instructies op die op het product zijn gemarkeerd.

Het product uitschakelen voordat u het reinigt

Trek de stekker van dit product uit het stopcontact voordat u het schoonmaakt. Gebruik geen vloeibare reinigingsmiddelen of spuitbussen. Gebruik een vochtige doek om het product te reinigen.

Waarschuwing voor stekker bij het loskoppelen van het apparaat

Houd rekening met de volgende richtlijnen wanneer u de voeding aansluit op of loskoppelt van de externe voedingseenheid.

• Installeer de voedingseenheid voordat u de voedingskabel aansluit op het wisselstroomcontact.
• Koppel de voedingskabel los voordat u de voedingseenheid van de projector verwijdert.
• Als het systeem meerdere stroombronnen heeft, schakel dan de voeding van het systeem uit door alle stroomkabels van de voedingsbronnen los te koppelen.

Waarschuwing voor toegankelijkheid

Zorg dat het stopcontact waarop u de voedingskabel aansluit gemakkelijk toegankelijk is en zich zo dicht mogelijk bij het apparaat bevindt. Wanneer u de voeding van het apparaat moet loskoppelen, moet u de voedingskabel uit het stopcontact trekken.

Waarschuwingen!

• Gebruik dit product niet in de buurt van water.
• Zet dit product niet op een onstabiel wagentje of op een wankele voet of tafel. Het product kan ernstige schade oplopen wanneer u het laat vallen.
• Er zijn sleuven en openingen voorzien voor de ventilatie om een betrouwbare werking van het product te garanderen en het tegen oververhitting te beschermen. Deze openingen mogen niet worden geblokkeerd of afgedekt. De openingen mogen nooit worden geblokkeerd door het product op een bed, sofa, tapijt of een ander gelijkardig oppervlak te zetten.

Dit product mag nooit bij of boven een radiator of een verwarmingsapparaat worden geplaatst of in een installatie worden ingebouwd, tenzij voldoende ventilatie is voorzien.

iv

• Duw nooit objecten in dit product door de sleuven van de behuizing aangezien deze objecten gevaarlijke voltagepunten kunnen raken of een kortsluiting kunnen veroorzaken in de onderdelen. Dit kan vuur of elektrische schokken veroorzaken. Zorg ervoor dat u nooit vloeistof op of in het product morst.
• Om schade aan interne onderdelen en het lekken van de batterij te vermijden, mag u het product niet op een trillend oppervlak plaatsen.
• Gebruik het nooit in een sport-, trainings- of andere trillende omgeving omdat dit mogelijk onverwachte kortsluitingen of schade aan de draaiende onderdelen of lamp kan veroorzaken.

Elektriciteit gebruiken

- Dit product moet worden gebruikt met het type stroom dat op het markeerlabel is aangegeven. Als u niet zeker bent van het beschikbare stroomtype, moet u contact opnemen met uw leverancier of uw lokale elektriciteitsmaatschappij.

- Zorg ervoor dat er niets op de voedingskabel staat. Plaats dit product niet op een plaats waar mensen op de kabel kunnen trappen.

- Als u een verlengkabel gebruikt met dit product, moet u ervoor zorgen dat het totale ampèrevermogen van de apparatuur die op de verlengkabel is aangesloten, het ampèrevermogen van de verlengkabel niet overschrijdt. Zorg er ook voor dat het totale vermogen van alle producten die op het stopcontact zijn aangesloten, het vermogen van de zekering niet overschrijdt.

- Zorg dat u het stopcontact, de strip of de contactdoos niet overbelast door teveel apparaten aan te sluiten. De algemene systeembelasting mag niet meer zijn dan 80% van het vermogen van het circuit. Als u powerstrips gebruikt, mag de belasting niet hoger zijn dan 80% van het invoervermogen van de powerstrip.

- De wisselstroomadapter van het product is uitgerust met een geaarde stekker met drie draden. De stekker past alleen in een geaard elektrisch stopcontact. Controleer of het stopcontact correct is geaard voordat u de stekker van de wisselstroomadapter aansluit. Stop de stekker niet in een niet-geaard stopcontact. Neem contact op met uw elektricien voor meer informatie.

Waarschuwing! De pool voor de aarding is een veiligheidsfunctie. Wanneer u een stopcontact gebruikt dat niet correct is geaard, kan die elektrische schok en/of letsels veroorzaken.

Opmerking: de aardingspool biedt ook een goede bescherming tegen onverwachte ruis die wordt geproduceerd door andere elektrische apparaten in de nabije omgeving die de prestaties van dit product kunnen storen.

- Gebruik het product alleen met de bijgeleverde voedingskabelset. Als u de voedingskabelset moet vervangen, moet u ervoor zorgen dat de nieuwe voedingskabel voldoet aan de volgende vereisten: afneembaar type, UL-geregistreerd/CSA gecertificeerd, VDE goedgekeurd of gelijkwaardig, maximale lengte 4,6 meter (15 voet).

Reparatie en onderhoud product

Probeer niet zelf het product te repareren, aangezien het openen of verwijderen van de deksels u kan blootstellen aan gevaarlijke spanningspieken of andere risico's. Laat onderhoud en reparaties over aan een gekwalificeerde monteur.

In de volgende omstandigheden moet u dit product loskoppelen van het stopcontact en contact opnemen met bevoegd onderhoudspersoneel:

• wanneer de voedingskabel of stekker beschadigd of gerafeld is
• wanneer er vloeistof in het product is gemorst
• wanneer het product werd blootgesteld aan regen of water
• als het product is gevallen of als de behuizing beschadigd is
• als het product een opvallende verandering in prestaties vertoont, wat erop wijst dat reparatie of onderhoud nodig is
• als het product niet normaal werkt nadat u de bedieningsinstructies hebt gevolgd.

Opmerking: pas alleen de bedieningselementen aan die door de gebruiksaanwijzingen zijn beschreven. Onjuiste aanpassingen aan andere bedieningselementen kunnen schade veroorzaken. In dat geval is het mogelijk dat een bevoegde technicus uitgebreide werkzaamheden moet uitvoeren aan het apparaat om het product te herstellen naar de normale toestand.

Waarschuwing! Omwille van veiligheidsredenen mag u geen niet-compatibele onderdelen gebruiken wanneer u componenten toevoegt of wijzigt. Raadpleeg uw wederverkoper voor aankoopopties.

Uw apparaat en de uitbreidingen kunnen kleine onderdelen bevatten. Houd ze buiten het bereik van kleine kinderen.

Aanvullende veiligheidsinformatie

• Kijk niet in de lens van de projector wanneer de lamp is ingeschakeld. Het heldere licht kan uw ogen beschadigen.
• Schakel eerst de projector en daarna de signaalbronnen in

• Plaats het product niet in de volgende omgevingen:

• een ruimte die slecht geventileerd of zeer ingesloten is. Zorg voor minstens 50 cm afstand van de muren. Er moet altijd lucht rond de projector kunnen stromen.

• Locaties waar de temperatuur extreem hoge waarden kan bereiken, zoals het interieur van een auto waarvan alle ruiten gesloten zijn.
• Locaties waar een extreme vochtigheid, veel stof of sigarettenrook de optische onderdelen kan aantasten waardoor de levensduur wordt verkort en het beeld wordt verdonkerd.
• Locaties in de buurt van een brandalarm.
• Locaties met een omgevingstemperatuur van meer dan 40°C/104°F.
• Locaties die hoger liggen dan 3000 m (10.000 voet).

- Koppel het apparaat onmiddellijk uit als er iets verkeerd is met uw projector.

Gebruik het apparaat niet als er rook, vreemde geluiden of geuren uit uw projector komen. Dit kan brand of elektrische schok veroorzaken. Koppel in dat geval het apparaat onmiddellijk los en neem contact op met uw leverancier.

- Blijf dit product niet langer gebruiken als het gebroken of gevallen is. Neem in dergelijke gevallen contact op met uw leverancier voor inspectie.

- Richt de lens van de projector niet naar de zon. Dit kan brand veroorzaken.

- Wanneer u de projector uitschakelt, moet u controleren of de volledige koelcyclus van de projector is voltooid voordat u het apparaat loskoppelt van de netstroom.

- Schakel de hoofdvoeding niet abrupt uit of koppel de projector niet los tijdens de werking. De beste manier is te wachten tot de ventilator uitschakelt, voordat u de hoofdvoeding uitschakelt.

- Raad het rooster van de luchtuitlaat en de grondplaat niet aan. Deze onderdelen kunnen zeer warm worden.

- Reinig regelmatig de luchtfilter als deze is voorzien. De binnentemperatuur kan stijgen en schade veroorzaken wanneer de filter/ventilatie-openingen met vuil of stof zijn verstopt.

- Kijk niet in het rooster van de luchtuitlaat wanneer de projector in gebruik is. Dit kan uw ogen beschadigen.

- Open altijd de lenssluiter of verwijder de lensdop wanneer de projector is ingeschakeld.

- Blokkeer de projectorlens niet met een object wanneer de projector wordt gebruikt, anders kan het object hierdoor opwarmen, vervormen of zelfs brand veroorzaken. Om de lamp tijdelijk uit te schakelen, drukt u op de knop HIDE op de afstandsbediening.

- De lamp wordt extreem warm tijdens het gebruik. Laat de projector gedurende ongeveer 45 minuten afkoelen voordat u de lampmontage verwijdert voor vervanging.

- Gebruik de lampen niet langer dan de aangegeven levensduur. In zeldzame gevallen kan de lamp hierdoor breken.

- Vervang de lampmontage of andere elektronische componenten nooit tenzij de projector is losgekoppeld.

- Het product zal zelf de levensduur van de lamp detecteren. Zorg dat u de lamp vervangt wanneer een waarschuwingsbericht wordt weergegeven.

- Laat het apparaat afkoelen voordat u de lamp vervangt en volg alle instructies voor de vervanging.

- Voer de functie "Reset lampuren" uit via het OSD-menu "Beheer" nadat u de lampmodule hebt vervangen.

- Probeer deze projector niet te demonteren. Er is gevaarlijke spanning aanwezig in het apparaat waardoor u letsels kunt oplopen. Het enige onderdeel dat door de gebruiker kan worden vervangen, is de lamp die over een afneembare afdekking beschikt. Laat reparaties alleen over aan bevoegd professioneel onderhoudspersoneel.

- Zet de projector niet verticaal op zijn zijkant. Hierdoor kan de projector omvallen en letsels of schade veroorzaken.

- Dit product is in staat omgekeerde beelden weer te geven wanneer de projector aan het plafond is gemonteerd. Gebruik uitsluitend de plafondmontagekit van Acer om de projector te monteren en controleer of het apparaat veilig is geïnstalleerd.

Waarschuwing voor het beluisteren

Volg deze instructies om uw gehoor te beschermen.

• Verhoog het volume geleidelijk aan tot u duidelijk en comfortabel kunt horen.
- Verhoog het volumeniveau niet nadat uw oren zich hebben aangepast.
- Beluister geen muziek met een hoog volume gedurende lange perioden.
• Verhoog het volume niet om lawaaierige omgevingen buiten te sluiten.
- Verlaag het volume als u de mensen in uw nabije omgeving niet kunt horen.

Instructies met betrekking tot afvalverwijdering

Gooi dit elektronische apparaat niet bij het huishoudelijke vuil wanneer u het niet langer gebruikt. Recycleer om de pollutie te minimaliseren en de maximale bescherming van het wereldwijde milieu te garanderen. Meer informatie over afval van elektrische en elektronische apparatuur (WEEE), vindt u op de website http://www.acer-group.com/public/Sustainability/sustainability01.htm

Advies met betrekking tot kwik

Voor projectors of elektronische producten die een LCD/CRT-monitor of -display bevatten:

"Lamp(en) bevat(ten) kwik, op de juiste manier verwijderen."

De lamp(en) in dit product bevat(ten) kwik en moeten worden gerecycled of verwijderd volgens de lokale, regionale of nationale wetten. Neem contact op met de Electronic Industries Alliance op www.eiae.org voor meer informatie. Raadpleeg www.lamprecycle.org voor specifieke informatie over afvalverwijdering van lampen.

viii

Beginnen bij het begin

Gebruiksmededelingen

Dit moet u doen:

• Schakel het product uit voordat u het reinigt.
• Gebruik een zachte doek, bevochtigd met zacht schoonmaakmiddel om de behuizing van het scherm schoon te maken.
• Trek de stekker van de voedingskabel uit het stopcontact als u het product gedurende langere tijd niet gebruikt.

Dat mag u niet doen:

• De sleuven en openingen van het apparaat die voor de ventilatie zijn voorzien, blokkeren.
• Schurende reinigingsmiddelen, was of oplosmiddelen gebruiken om het apparaat te reinigen.

• In de volgende omstandigheden gebruiken:

• In een extreem warme, koude of vochtige omgeving.
  • In gebieden die onderhevig zijn aan overmatig stof en vuil.
  • In de buurt van een apparaat dat een krachtig magnetisch veld genereert.
  •In direct zonlicht.

Voorzorgsmaatregelen

Volg alle waarschuwingen, voorzorgsmaatregelen en onderhoudsinstructies zoals ze in deze gebruiksaanwijzing worden aanbevolen om de levensduur van uw apparaat te optimaliseren.

Waarschuwing:

• Kijk niet in de lens van de projector wanneer de lamp is ingeschakeld. Het heldere licht kan uw ogen beschadigen.
• Stel dit product niet bloot aan regen of vocht om het risico op brand of elektrische schokken te vermijden.

• Open of demonteer het product niet, anders loopt u het risico op elektrische schokken.

• Laat het apparaat afkoelen voordat u de lamp vervangt en volg alle instructies voor de aanpassing.

• Dit product zal zelf de levensduur van de lamp detecteren. Zorg dat u de lamp vervangt wanneer de waarschuwingsberichten worden weergegeven.
• Voer de functie "Reset lampuren" uit via het OSD-menu "Beheer" nadat u de lampmodule hebt vervangen.
• Wanneer u de projector uitschakelt, moet u controleren of de volledige koelcyclus van de projector is voltooid voordat u het apparaat loskoppelt van de netstroom.

- Schakel eerst de projector en daarna de signaalbronnen in.

- Gebruik de lenskap niet terwijl de projector wordt gebruikt.

- Als de lamp het einde van zijn levensduur bereikt, zal hij doorbranden of een luid knallend geluid maken. Als dat gebeurt, zal de projector niet opnieuw inschakelen tot de lampmodule is vervangen. Om de lamp te vervangen, volgt u de procedures die zijn beschreven onder "De lamp vervangen".

Informatie voor uw veiligheid en comfort iii

Beginnen bij het begin viii

Gebruiksmededelingen viii

Voorzorgsmaatregelen viii

Inleiding 1

Producteigenschappen 1

Overzicht verpakking 2

Projectoroverzicht 3

Uiterlijk projector 3

Bedieningspaneel 5

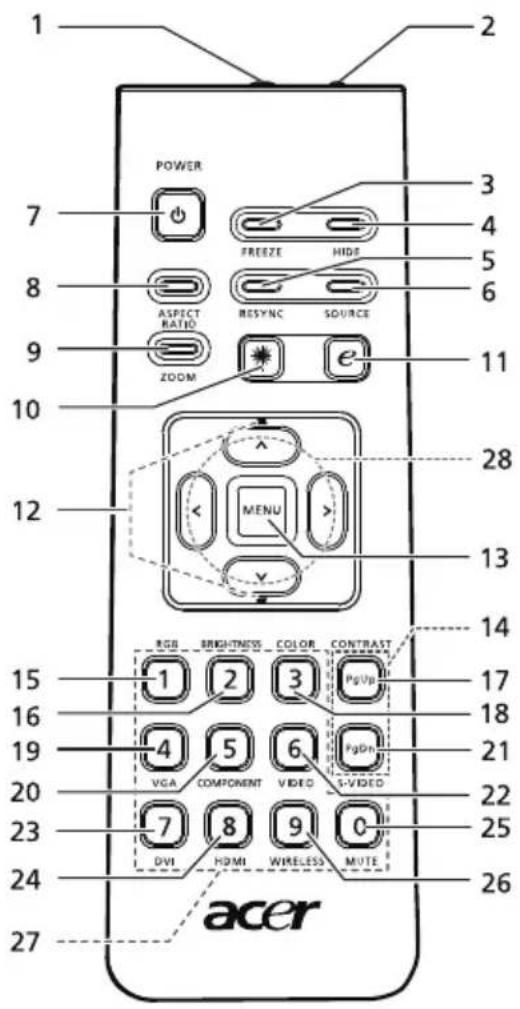

Schema afstandsbediening 6

Aan de slag 9

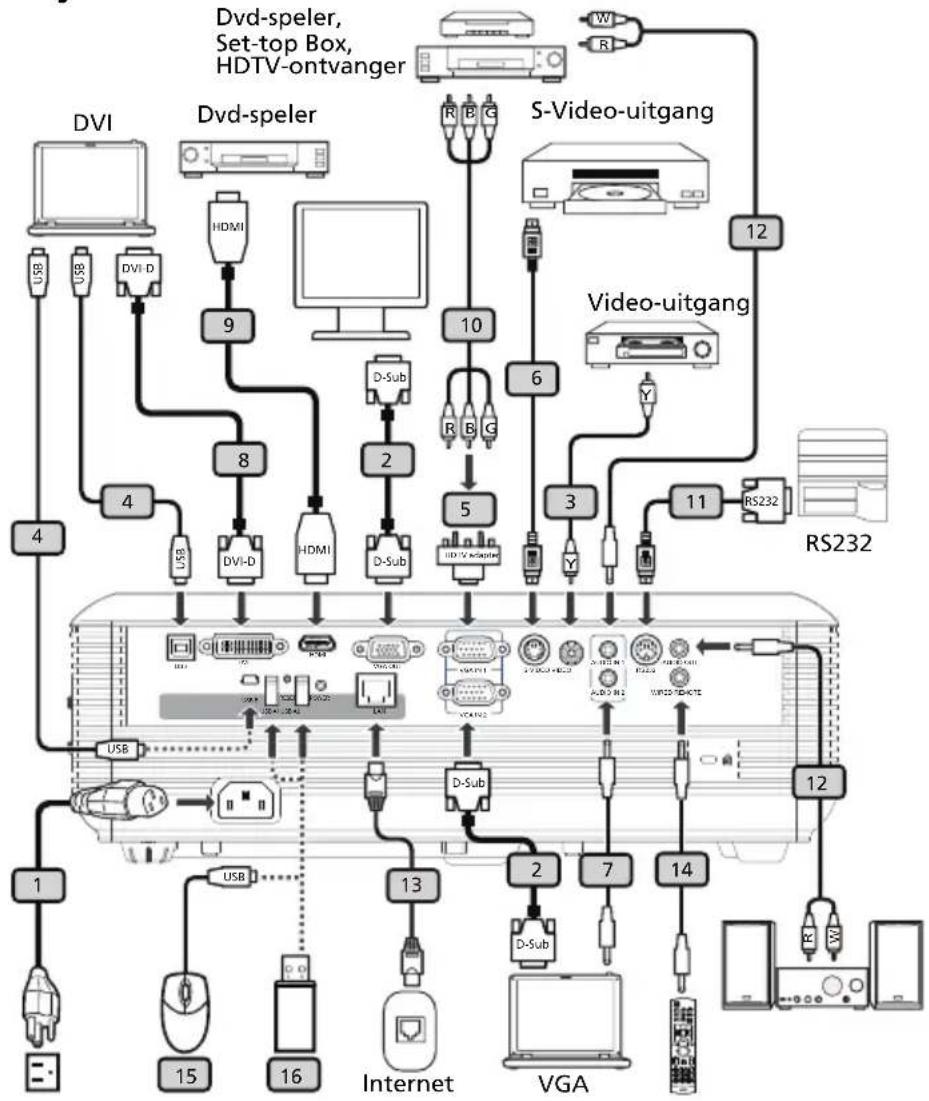

De projector aansluiten 9

De projector aansluiten voor

de draadloze functie 11

De projector in-/uitschakelen 12

De projector inschakelen 12

De projector uitschakelen 13

Het geprojecteerde beeld aanpassen 14

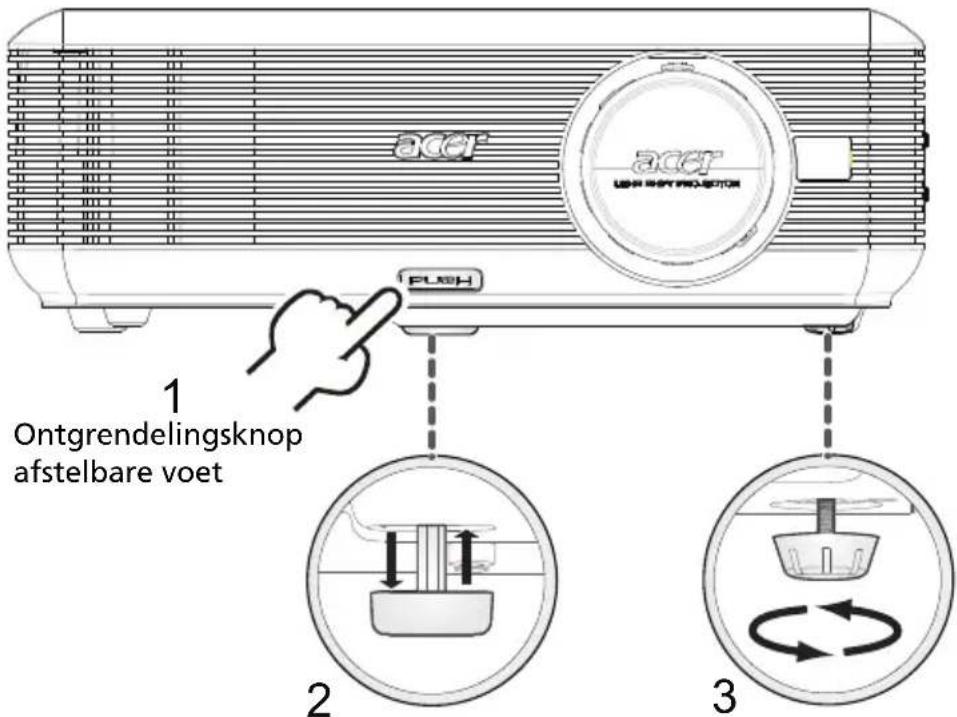

De hoogte van het geprojecteerde beeld aanpassen 14

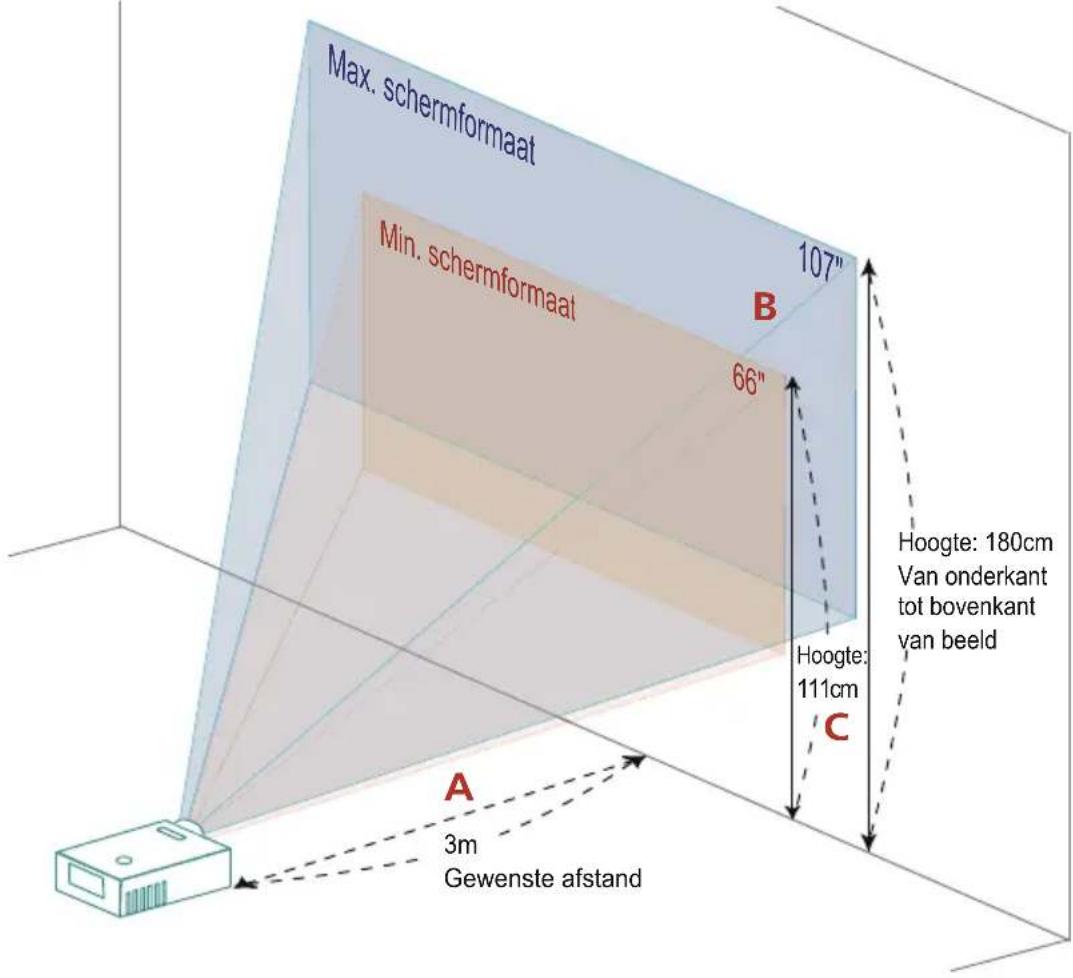

De beeldgrootte en afstand optimaliseren 15

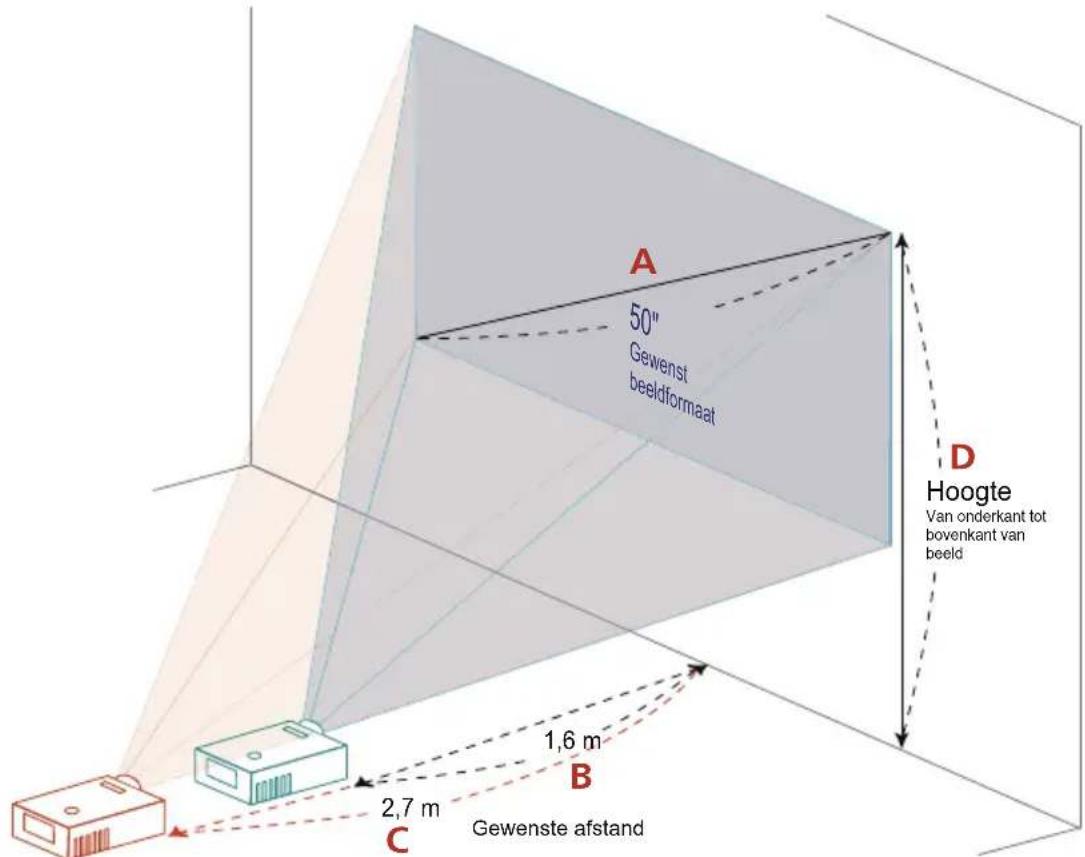

De gewenste beeldgrootte verkrijgen door de afstand en zoomfactor aan te passen 19

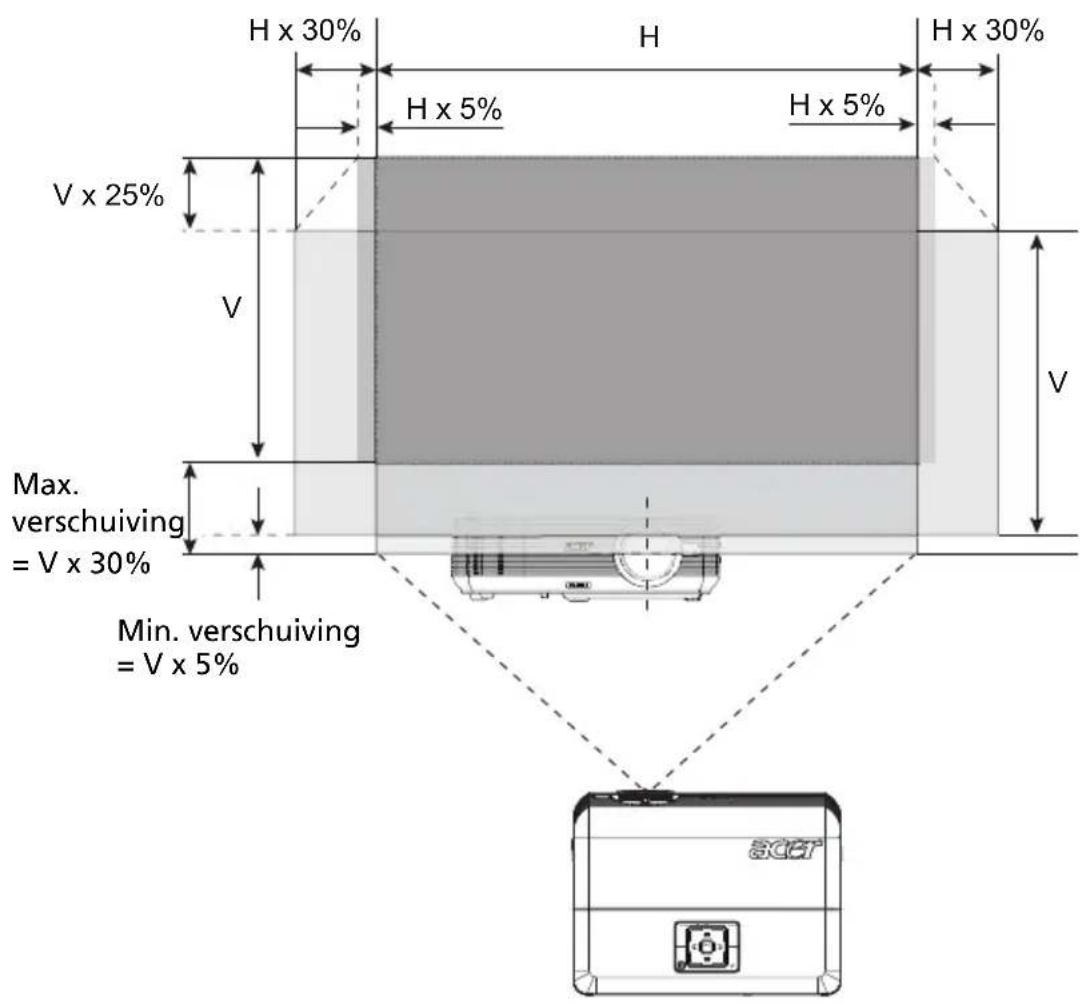

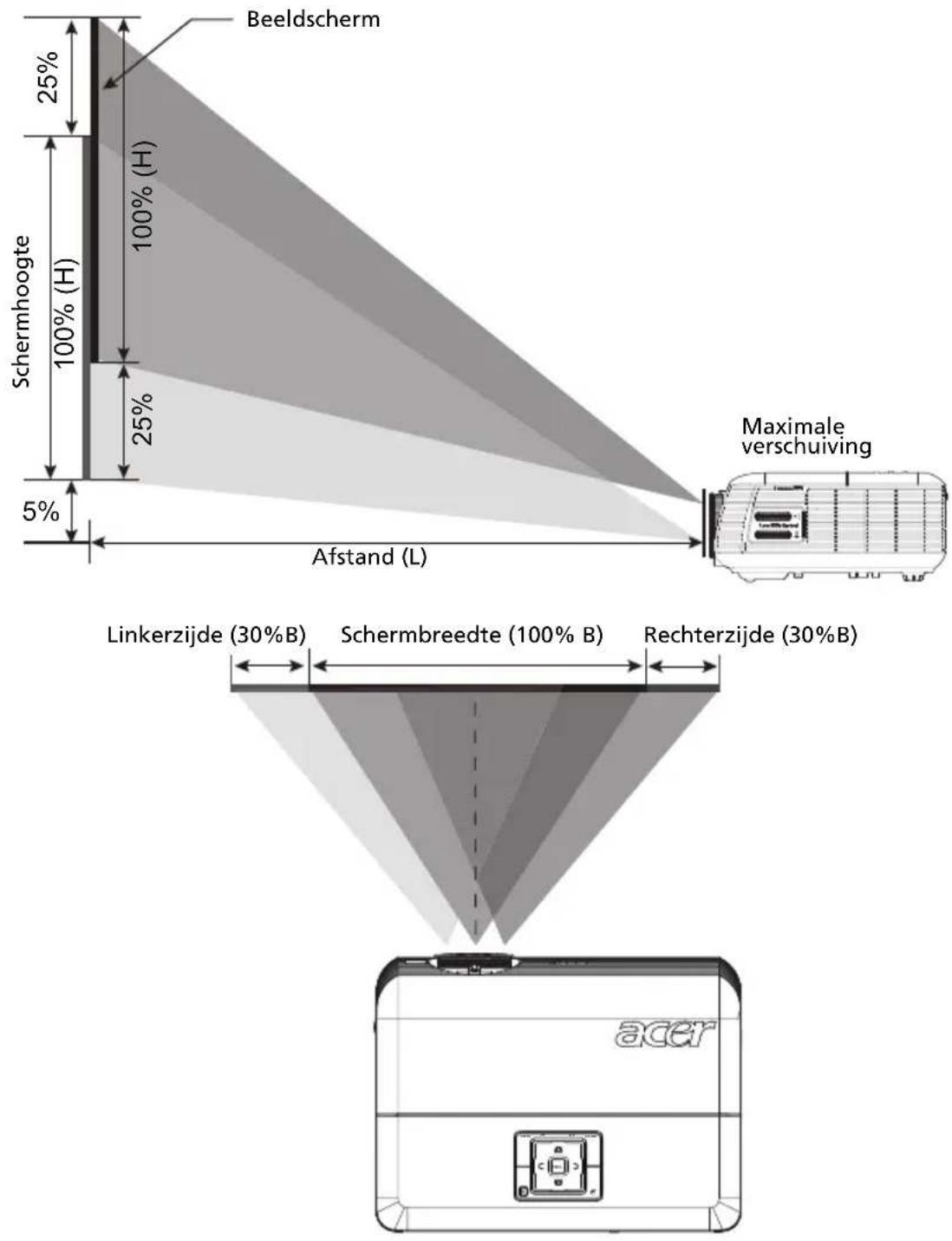

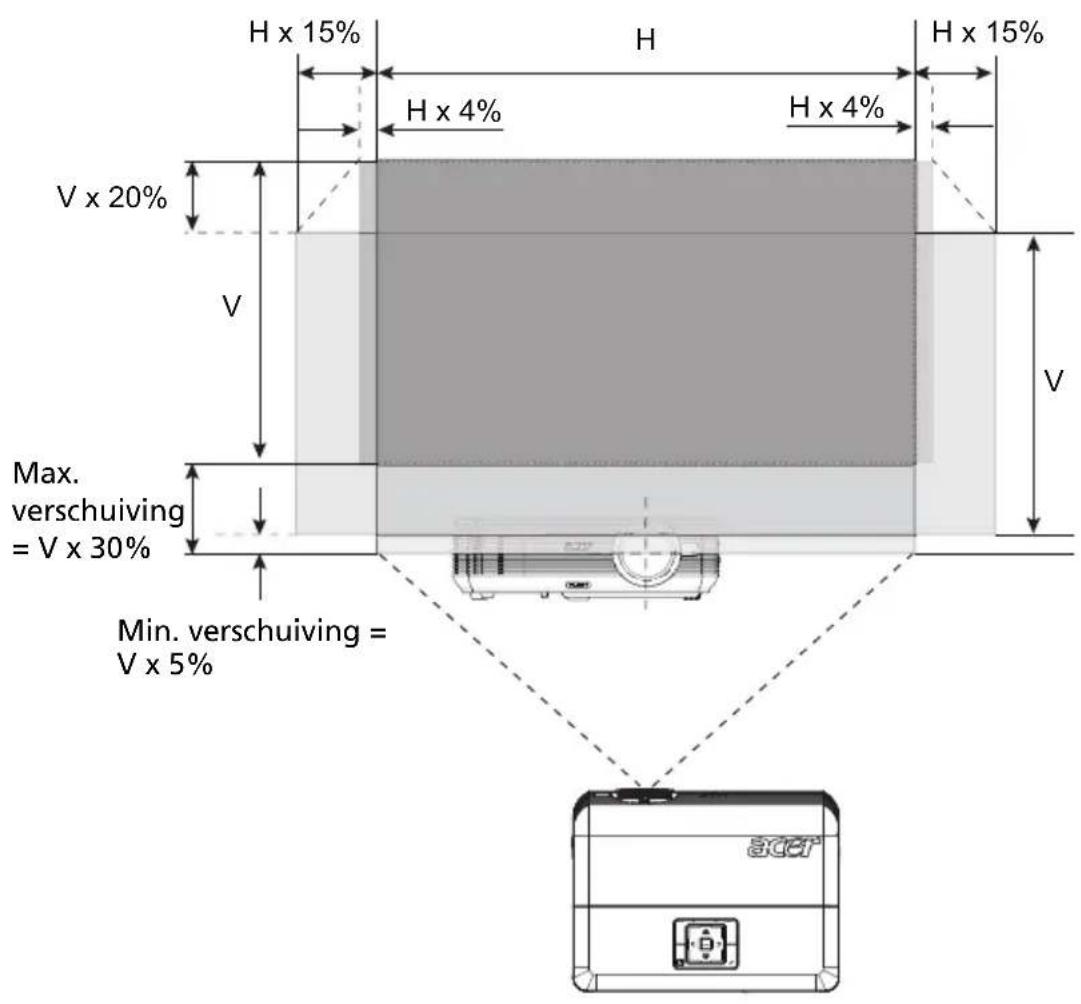

De gewenste beeldpositie krijgen door de lensverschuiving aan te passen 23

Bedieningselementen 28

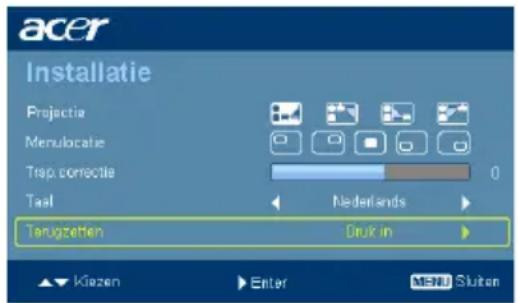

Menu Installatie 28

Definitielijst LED's & alarmberichten 44

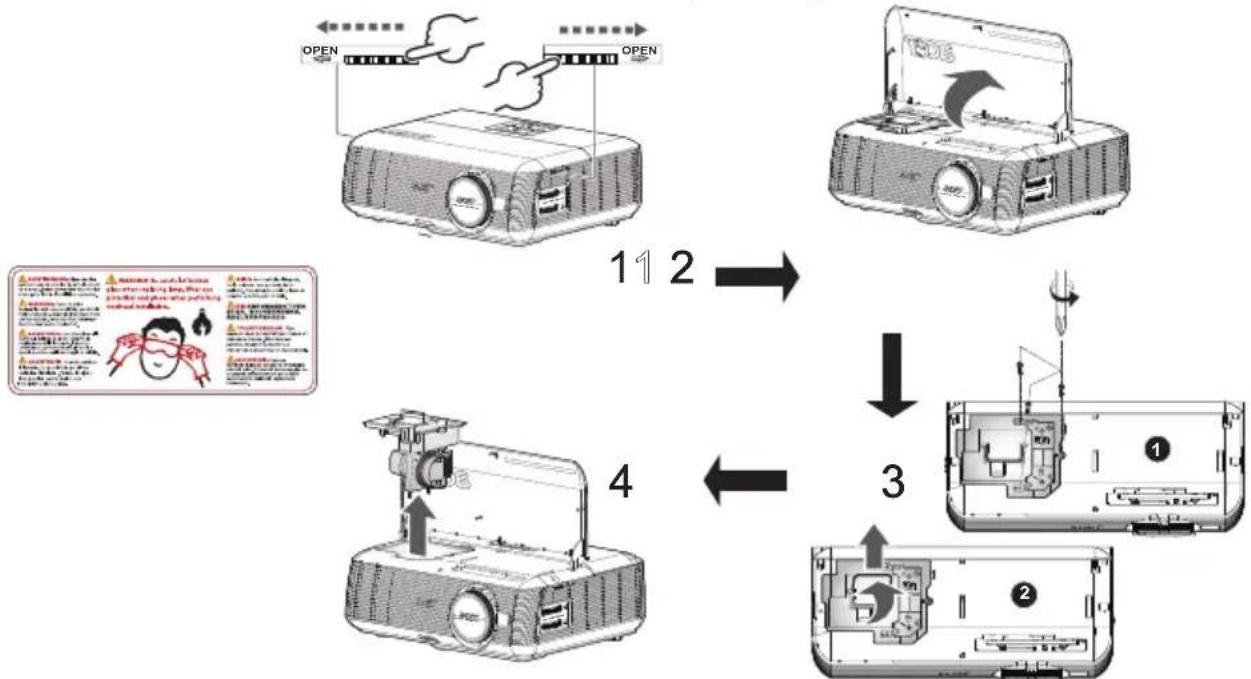

De lamp vervangen 45

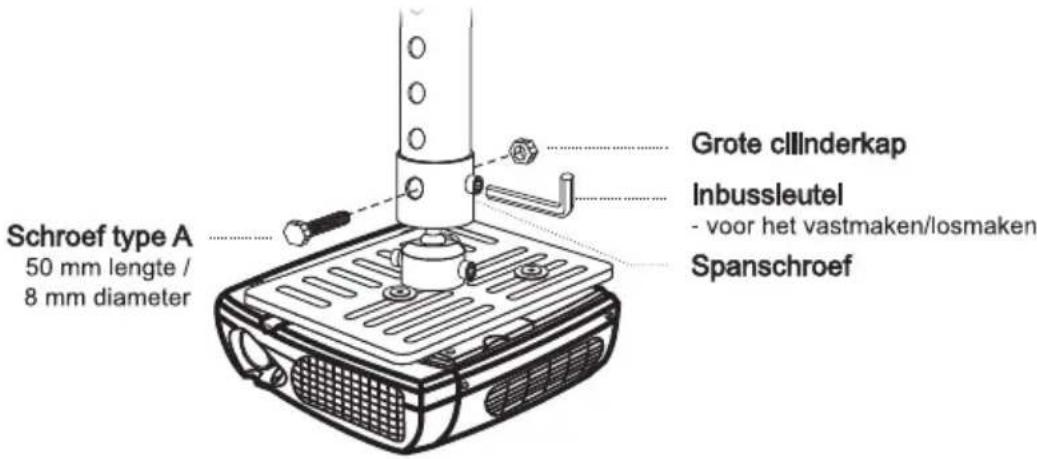

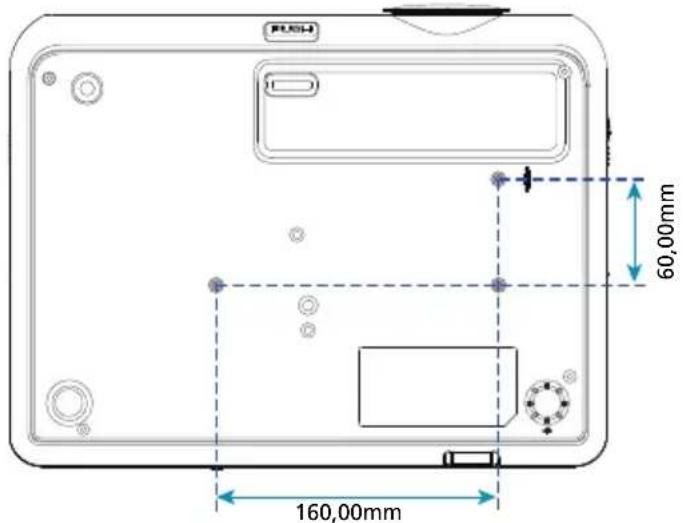

Installatie plafondmontage 46

Specifications 49

Compatibiliteitsmodi 51

Voorschriften en veiligheidsrichtlijnen 55

Inleiding

Producteigenschappen

Dit product is een DLP®-projector met één chip. De uitstekende functies omvatten:

•DLP ^® -technologie
•P5271/P5271i/P5271n/P5290/P5281: Originele 1024 x 768 XGA-resolutie P5390W: Native 1280 x 800 WXGA-resolutie Ondersteuning voor beeldverhouding 4:3/16:9 (P5271/P5271i/P5271n/P5290/P5281) Ondersteuning voor beeldverhoudingen Volledig scherm/4:3/16:9/L.box (P5390W)
- De Acer ColorBoost-technologie levert natuurlijke ware kleuren voor levendige, levensechte foto's
•Hoge helderheids- en contrastverhouding
- Veelzijdige weergavemodi (Helder, Presentatie, Standaard, Video, Gebruiker)
- Compatibel met NTSC / PAL / SECAM en ondersteuning van HDTV (720p, 1080i, 1080p)
- Ontwerp met lamp bovenaan voor het gemakkelijk vervangen van de lamp
- Lager energieverbruik en besparingsmodus (ECO) voor een langere levensduur van de lamp
- De Acer EcoProjection-technologie biedt een intelligente benadering van energiebeheer en een verbetering van de fysische efficiëntie

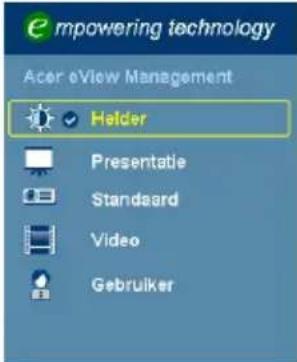

- Met de Empowering-toets worden de hulpprogramma's van de Acer Empowering Technology (Acer eView, eTimer, eOpening, ePower Management) weergegeven voor het gemakkelijk aanpassen van de instellingen
- Uitgerust met HDMI ^TM -aansluitingen met HDCP-ondersteuning
- De geavanceerde digitale trapeziumcorrectie optimaliseert de presentaties
•Meertalige OSD-menu's
•Volledig functionele afstandsbediening
- Handmatige scherpstelprojectielens met een zoomfactor tot 1,6x (P5271/P5271i/P5271n/P5290/P5390W/P5281)
- 2x digitale zoom- en panfunctie
- Compatibel met de besturingssystemen Microsoft ^ Windows ^ 2000, XP, Vista ^ , Windows ^ 7
- Handmatige aanpassing lensverschuiving

Overzicht verpakking

Deze projector wordt geleverd met alle onderstaande items. Controleer alle items zodat u zeker bent dat uw apparaat compleet is. Neem onmiddellijk contact op met uw leverancier als een item ontbreekt.

Afstandsbediening (#B voor P5271i)
2 x snelstartgids (Snelstartgids draadloos voor P5271i-serie)

2 x handleiding (draadloze cd voor P5271i)

(in de afstandsbediening voor de P5271i)

2 batterijen Draagtas USB PnS

USB WiFi-adapter (voor P5271i, optioneel)

Projectoroverzicht

Uiterlijk projector

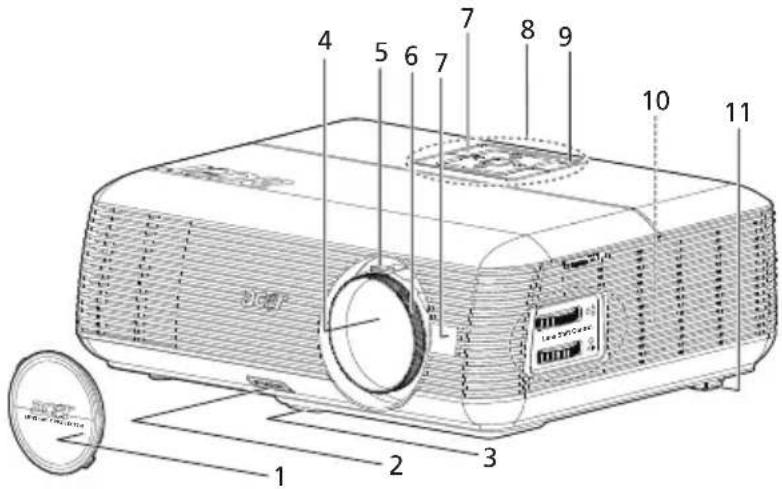

Voorkant / bovenkant

1 2 3 4 5 6 7 8 9 10 11

# Beschrijving # Beschrijving
1	Lenskap	7	Ontvangers voor de afstandsbediening
2	Regelknop voor de voetjes	8	Bedieningspaneel
3	Afstelbare voet	9	Voedingsknop
4	Zoomlens	10	Regelringen lensverschuiving
5	Zoomring	11	Regelwiel voor kantelhoek
6	Scherpstelring

Achterkant

22 21 1 2 3 47 8 9 10 16 17 11 18 19 20 21 12 13 14 15

# Beschrijving # Beschrijving
1 USB-aansluiting 14 Ingang bekabelde afstandsbediening
2	DVI-ingang (voor digitaal signaal met HDCP-functie)	15 KensingtonTM-slotpoort
3 HDMI-aansluiting		De onderstaande items zijn alleen voor P5271i:
4	Monitor loopthrough-uitgang (VGA-uitgang)	16 USB B
5	Ingang analoog pc-signaal/HDTV/ SCART/component video (VGA IN 1)	17 USB A1
6 S-video-ingang 18 Reset knop
7 Composiet-video-ingang 19 USB A2
8	Audio-ingang (VGA IN 1/Component/ Composiet/S-video-/HDMI)	20 Voedings-LED voor draadloos
9 RS232-aansluiting		Het onderstaande item is alleen voor P5271i en P5271n:
10 Aansluiting voor de audio-uitgang 21			LAN (RJ45-poort voor 10/100M Ethernet)
11 Voedingsaansluiting Het onderstaande item is alleen voor P5271n:
12	Ingang analoog pc-signaal/HDTV/ SCART/component video (VGA IN 2)	22 G	Gelijkstroomuitgang
13 Audio-ingang

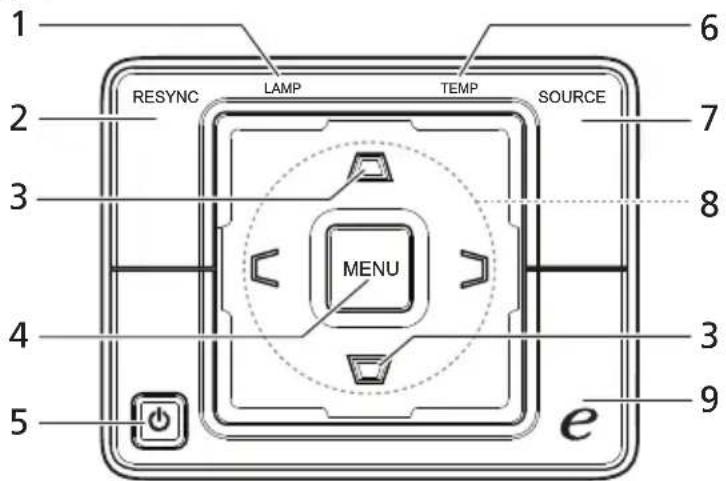

Bedieningspaneel

1 RESYNC LAMP TEMP SOURCE 2 3 MENU 4 5 6 7 8 3 9 e

# Functie Beschrijving
1 LAMP LED lampindicator
2	R E S Y N C	Synchroniseert de projector automatisch met de invoerbron.
3	K E Y S T O N E	Past de beeldvervorming aan die door het kantelen van de projector wordt veroorzaakt.

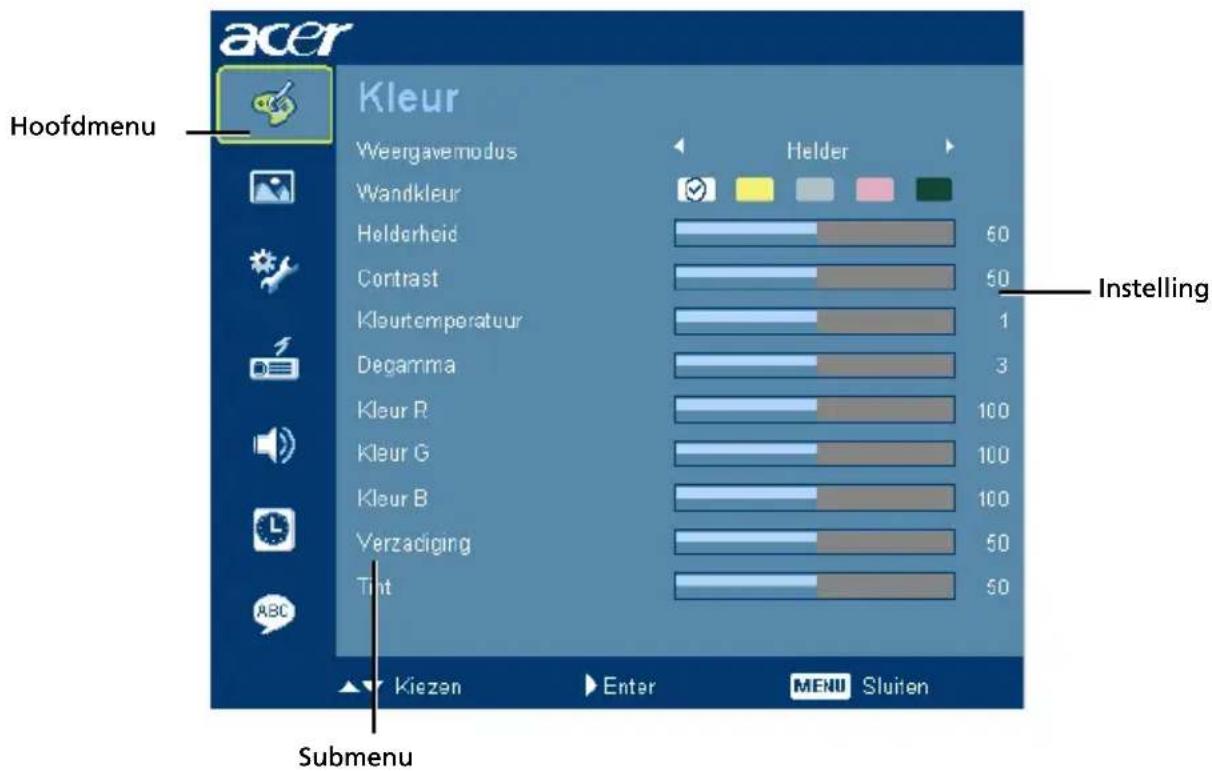

4 MENU		Druk op "MENU" om het OSD-menu (On screen display) te openen, terug te keren naar de vorige stap van de OSD-menubewerking of het OSD-menu af te sluiten.Bevestig uw selectie van items.
5	P O W E R	Raadpleeg de inhoud in het hoofdstuk "De projector in-/uitschakelen".
6 TEMP LED temperatuurindicator
7 SOURCE		Druk op "SOURCE" om de bron RGB, Component, S-Video, Composite, SCART, HDTV of HDMI ^TM te selecteren.
8 Vier richtingstoetsen		Gebruik o-m-tems te selecteren of aanpassingen aan te brengen aan uw selectie.
9 Empowering-knop		Unieke Acer-functies: eOpening, eView, eTimer, ePower Management.

Schema afstandsbediening

POWER 7 FREEZE HIDE 8 ASPECT RATIO RESYNC SOURCE 9 ZOOM e 11 10 28 12 MENU 13 RGB BRIGHTNESS COLOR CONTRAST 14 15 16 17 18 19 4 VCA COMPONENT VIDEO PgUp 21 20 22 23 7 8 9 C- DVI HDMI WIRELESS MUTE 25 26 27 acer

POWER ARRAY HORN ASPECT RATIO 4 3 5 9 32 10 33 28 12 13 41 29 11 30 14 + VOL - PAGE e 34 35 1 2 3 36 VER COMPONENT VIDEO VIDEO 19 4 5 6 20 SIGUSB A GNDVI LANWIF FREE 38 7 8 9 0 31 acer 27

(P5271i)

Model NO : A-2609 CAUTION Max output=1mV Laser wavelength 880nm LASER RADIATION DO NOT STARE INTO BEAM CLASS 2 LASER PRODUCT This product is compiled with 21 CFR part 1802.10 EN 60925:1:1994+A1+A2 LASER MODULE M-S 2.4,M=13.4+E Wavelength 880nm Maximum, Output=1mW IEC 80925:1:1994+A1+A2 Racing: DC 3V 95mA MAX. FCCE MINI MINI TIFG APPROYERS BONTECH ELECTRONICS CO.,LTD. MADE IN CHINA VZ.J8700.001

Model No: A-2610 NOTICE Rating: ——————————————————————————— DC 3V 60mA MAX CE FC SONTECH ELECTRONICS CO.,LTD MADE IN CHINA VZ J8700.002

# Pictogram Functie Beschrijving
1 Infr	aroodzender	Verzendt signalen	naar de projector.
2(#)		Laseraanwijzer Richt de afstandsbediening naar het weergavescherm.
3 FREEZE	Om het	beeld op het scherm te pauzeren.
4 HIDE	Schakelt de video tijdelijk uit.	Druk op de knop "HIDE" om het beeld te verbergen. Druk opnieuw om het beeld opnieuw weer te geven.
5 RES	SYNC Synchroniseert de projector automatisch met de invoerbron.
6		SOURCE	Druk op "SOURCE" om de bron RGB, Component, S-Video, Composite, SCART, HDTV of HDMI ^TM te selecteren.
7 POWER Raadpleeg het hoofdstuk "De projector in-/uitschakelen".
8 ASPECT RATIO Hiermee kunt u de gewenste beeldverhoudingselecteren (Auto/4:3/16:9)
9 ZOOM Zoomt het projectorbeeld in of uit.
10(#)		Laserknop Richt de afstandsbediening naar het weergavescherm en houd deze knop ingedrukt om de laseraanwijzer te activeren.Deze functie wordt niet ondersteund op de Japanse markt.
11		Empowering-knop	Unieke Acer-functies: eOpening, eView, eTimer, ePower Management.
12		KEYSTONE	Past de beeldvervorming aan die door het kantelen van de projector wordt veroorzaakt ( ± 40 graden).
13		MENU	Druk op "MENU" om het OSD-menu (On screen display) te openen, terug te keren naar de vorige stap van de OSD-menubewerking of het OSD-menu af te sluiten.Bevestig uw selectie van items.
14		PAGE	Alleen voor de computermodus. Gebruik deze knop om de volgende of vorige pagina te selecteren. Deze functie is alleen beschikbaar wanneer het apparaat op een computer is aangesloten via een USB-kabel.
15		RGB	Druk op "RGB" voor de optimalisatie in ware kleuren.
16		BRIGHTNESS	Druk op "BRIGHTNESS" om de helderheid van het beeld aan te passen.
17		CONTRAST	Gebruik de optie "CONTRAST" om het verschil tussen de helderste en donkerste gedeelten van het beeld te beheren.
18		COLOR	Druk op "COLOR" om de kleurtemperatuur van het beeld aan te passen.
19		VGA	Druk op "VGA" om de bron te wijzigen naar de VGA-aansluiting. Deze aansluiting ondersteunt analoge RGB, YPbPr (480p/576p/720p/1080i), YCbCr (480i/576i) en RGBsync.
20		COMPONENT	Druk op "COMPONENT" om de bron te wijzigen naar Component video. Deze aansluiting ondersteunt YPbPr (480p/ 576p/720p/1080i) en YCbCr (480i/576i).
21		S-VIDEO	Hiermee wijzigt u de bron naar S-Video.
22		VIDEO Hiermee wijzigt u de bron naar COMPOSIET VIDEO.
23		DVI	De bron wijzigen naar DVI-D.
24		HDMI ^TM Hiermee wijzigt u de bron naar HDMI ^TM .(als het model een HDMI ^TM -aansluiting heeft)
25		MUTE	Hiermee schakelt u het volume in/uit.
#	Pictogram	Functie	Beschrijving
26(*)		WIRELESS Druk op "WIRELESS" om het beeld weer te geven dat draadloos wordt verzonden van de pc naar de projector via het hulpprogramma "Acer eProjection Management". (voor draadloos model)
27		Toetsenblok 0~9	Druk op "0~9" om een wachtwoord in te voeren in de "Beveiliging".
28 Vier ^< >		richtingstoetsen	Gebruik de knoppen omhoog, omlaag, links en rechts om items te selecteren of uw selectie aan te passen.
29(*)		Aanraakvlak voor vier richtingen	Selecteert de mediabestanden in vier richtingen.
30(*)		VOLUME Verhoogt/verlaagt het volume.
31(*)		HDMITM/DVI	Druk op "HDMITM/DVI" om de bron te wijzigen naar HDMITM/DVI.
32(*)		Back Druk op "BACK" om terug te keren naar de hogergelegen gegevensmap.
33(*)		Enter	Druk op "ENTER" om het mediabestand af te spelen.
34(*)		Vorige	Druk op "Vorige" om naar de vorige index of pagina in de bestandslijstweergave te gaan.
35(*)		Volgende	Druk op "Volgende" om naar de volgende index of pagina in de bestandslijstweergave te gaan.
36(*)		Afspelen/Pauze	Druk op "Afspelen/Pauze" om het mediabestand af te spelen/te pauzeren.
37(*)		Stoppen	Druk op "Stoppen" om het afspelen van het mediabestand te stoppen.
38(*)		SD/USB A	Druk op "SD/USB A" om de bron te wijzigen naar USB A. (geen SD-functie)
39(*)		USB B	Druk op "USB B" om de bron te wijzigen naar USB B.
40(*)		LAN/WiFi	Druk op "LAN/WiFi" om het beeld weer te geven dat draadloos wordt verzonden van de pc naar de projector via het hulpprogramma "Acer eProjection Management". (WiFi-functie alleen voor P5271i)
41(*)		Muisknop Deze functie is niet beschikbaar bij deze projector.

Opmerking: "#" Japanse regio niet ondersteund. "*" Alleen voor P5271i.

Opmerking:

De projector aansluiten

#	Beschrijving # Beschrijving
1	Voedingskabel 9 HDMI-kabel
2	VGA-kabel 10 3 RCA-componentkabel
3	Composiet videokabel 11 RS232-kabel
4	USB-kabel 12 Aansluiting audiokabel/RCA
5	VGA naar component/HDTV-adapter 13	LAN-kabel
6	S-video-kabel 14		Aansluiting audiokabel voor bekabelde afstandsbediening
7	Aansluiting audiokabel/aansluiting 15 Muis
8	DVI-kabel 16 USB-schijf/stick

Opmerking: om zeker te zijn dat de projector goed werkt met uw computer, moet u ervoor zorgen dat de timing van de weergavemodus compatibel is met de projector.

De projector aansluiten voor de draadloze functie

1 2 3 Internet

#	Beschrijving
1	Voedingskabel
2	LAN-kabel
3	USB WiFi-adapter

Opmerking: alleen voor P5271i

De projector in-/uitschakelen

De projector inschakelen

1 Verwijder de lenskap. (afbeelding 1)
2 Controleer of de voedingskabel en de signaalkabel stevig zijn bevestigd. Het lampje van de voedingsindicator zal rood knipperen.
3 Druk op het bedieningspaneel op de knop "Voeding" om de projector in te schakelen. Het lampje van de voedingsindicator wordt blauw. (afbeelding 2)
4 Schakel uw bron in (computer, notebook, videospeler, enz.). De projector zal de bron automatisch detecteren.

• Als de pictogrammen "Vergrendelen" en "Bron" op het scherm verschijnen, betekent dit dat de projector op een specifiek brontype is vergrendeld en dat er geen dergelijk invoersignaal is gevonden.
• Als "Geen signaal" op het scherm verschijnt, moet u controleren of de signaalkabels stevig zijn aangesloten.
• Als u meerdere bronnen tegelijk aansluit, gebruik dan de knop "Bron" op het bedieningspaneel of op de afstandsbediening of de directe brontoets op de afstandsbediening om tussen de ingangen te schakelen.

2 Voedingsknop 1 Lenskap

De projector uitschakelen

1 Druk op de voedingsknop om de projector uit te schakelen. Dit bericht verschijnt: "Druk opnieuw op de voedingsknop om het uitschakelen te voltooien." Druk opnieuw op de voedingsknop.
2 De LED van de voedingsindicator licht ROOD op en knippert snel nadat de projector is uitgeschakeld en de ventilators blijven ongeveer 2 minuten werken om ervoor te zorgen dat het systeem goed afkoelt.
3 Zolang de voedingskabel aangesloten blijft, kunt u op elk ogenblik tijdens het 2 minuten durende uitschakelproces op de voedingsknop drukken om de projector onmiddellijk opnieuw in te schakelen.
4 Nadat het systeem is afgekoeld, stopt de LED van de voedingsindicator met knipperen en licht deze stabiel rood op om de stand-bymodus aan te geven.
5 Het is nu veilig om de voedingskabel los te koppelen.

Waarschuwingsindicators:

• "Projector oververhit. De lamp zal binnenkort automatisch worden uitgeschakeld."
  Dit bericht op het scherm geeft aan dat de projector is oververhit.
  De lamp wordt automatisch gedoofd, de projector wordt automatisch uitgeschakeld en de LED van de temperatuurindicator zal stabiel rood oplichten. Neem contact op met uw lokale leverancier of uw servicecentrum.
• "Ventilator defect. Lamp schakelt zichzelf binnenkort automatisch uit."
  Dit bericht op het scherm geeft aan dat de ventilator defect is.
  De lamp wordt automatisch gedoofd, de projector wordt automatisch uitgeschakeld en de LED van de temperatuurindicator zal knipperen.
  Neem contact op met uw lokale leverancier of uw servicecentrum.

Opmerking: Als de projector automatisch uitschakelt en de LED van de lampindicator stabiel ROOD oplicht, moet u contact opnemen met uw lokale wederverkoper of onderhoudscentrum.

Het geprojecteerde beeld aanpassen

De hoogte van het geprojecteerde beeld aanpassen

De projector is voorzien van afstelbare voetjes waarmee u de hoogte van het beeld kunt aanpassen.

Het beeld verhogen:

1 Druk op de ontgrendeling van het afstelvoetje. (afbeelding 1)
2 Verhoog het beeld naar de gewenste hoogtehoek (afbeelding 2) en laat vervolgens de knop los om de voet in deze positie te vergrendelen.
3 Gebruik het wiel voor het regelen van de kantelhoek (afbeelding 3) om de weergavehoek fijn af te stellen.

Het beeld verlagen:

1 Druk op de ontgrendeling van het afstelvoetje. (afbeelding 1)
2 Verlaag het beeld naar de gewenste hoogtehoek (afbeelding 2) en laat vervolgens de knop los om de voet in deze positie te vergrendelen.
3 Gebruik het wiel voor het regelen van de kantelhoek (afbeelding 3) om de weergavehoek fijn af te stellen.

1 Ontgrendelingsknop afstelbare voet 2 3 ACER ACER LED REYNTHROSETOR

Afstelbare voet
Regelwiel voor kantelhoek

De beeldgrootte en afstand optimaliseren

Raadpleeg de onderstaande tabel om het optimale beeldformaat te zoeken wanneer de projector op de gewenste afstand van het scherm is geplaatst.

- P5271/P5271i/P5271n/P5290/P5281 Voorbeeld: als de projector zich 3 m van het scherm bevindt, is een goede beeldkwaliteit voor beeldformaten tussen 56" en 91".

P5271/P5271i/P5271n/P5290/P5281

Opmerking: Zoals weergegeven in de onderstaande afbeelding is een hoogte van 181 cm vereist wanneer de projector op 3 m afstand is geplaatst.

Max. schermformaat Min. schermformaat 91" 56" Hoogte: 181cm Van onderkant tot bovenkant van beeld Hoogte: 111cm C A 3m Gewenste afstand

Figuur: vaste afstand met verschillende zoomfactor en schermformaat.

P5271/P5271i/P5271n/P5290/P5281

Gewenste afstand (m)	Schermformaat		Boven	Schermformaat		Boven
	(Min. zoom) (Max. zoom)
	Diagonaal (inch)	B (cm) x H (cm)	Van onderkant tot bovenkant van beeld (cm)	Diagonaal (inch)	B (cm) x H (cm)	Van onderkant tot bovenkant van beeld (cm)
1,5 28	57 x 43 55 46	93 x 69 90
2 37 76	x 57 74 61	123 x 93 120
2,5 47	95 x 71 92 76	154 x 116 150
3	56	114 x 85	111	91	185 x 139	181
3,5 65	133 x 99 129	106 216 x 162 211
4 75	152 x 1	14 148 122 247 x 185 241
4,5 84	170 x 1	28 166 137 278 x 208 271
5 93	189 x 1	42 185 152 309 x 231 301
6	112	227 x 170 222 182 370 x 278	361
7	130	265 x 199 259 213 432 x 324	421
8	149	303 x 227 295 243 494 x 370	481
9	168	341 x 256 332 273 556 x 417	542
10	186	379 x 284 369 304 617 x 463	602
11	205	417 x 313 406 334 679 x 509	662
12	224	455 x 341 443 365 741 x 556	722

Zoomfactor: 1,6x

- P5390W Voorbeeld: als de projector zich 3 m van het scherm bevindt, is een goede beeldkwaliteit voor beeldformaten tussen 66" en 107".

P5390W

Opmerking: Zoals weergegeven in de onderstaande afbeelding is een hoogte van 180 cm vereist wanneer de projector op 3 m afstand is geplaatst.

Max. schermformaat Min. schermformaat 107" 66" B Hoogte: 180cm Van onderkant tot bovenkant van beeld Hoogte: 111cm C A 3m Gewenste afstand

Figuur: vaste afstand met verschillende zoomfactor en schermformaat.

P5390W

Gewenste afstand (m)	Schermformaat		Boven	Schermformaat		Boven
	(Min. zoom) (Max. zoom)
	Diagonaal (inch)	B (cm) x H (cm)	Van onderkant tot bovenkant van beeld (cm)	Diagonaal (inch)	B (cm) x H (cm)	Van onderkant tot bovenkant van beeld (cm)
1,5 33 7	71 x 44 56 54	115 x 72 90
2 44 9	5x 59 74 71	154x 96 120
2,5 55 1	118 x 74 93 8	9 192 x 120 150
3	66	142 x 89	111	107	231 x 144	180
3,5	77	166 x 104	130	125	269 x 168	210
4	88	190 x 118	148	143	308 x 192	240
4,5	99	213 x 133	167	161	346 x 216	270
5	110	237 x 148	185	179	385 x 240	300
6	132	284 x 178	222	214	462 x 288	361
7	154	332 x 207	259	250	538 x 337	421
8	176	379 x 237	296	286	615 x 385	481
9	198	427 x 267	333	321	692 x 433	541
10	220	474 x 296	370	357	769 x 481	601
11	242	521 x 326	407	393	846 x 529	661
12	264	569 x 355	444	429	923 x 577	721

Zoomfactor: 1,6x

De gewenste beeldgrootte verkrijgen door de afstand en zoomfactor aan te passen

P5271/P5271i/P5271n/P5290/P5281

A 50" Gewenst beeldformaat D Hoogte Van onderkant tot bovenkant van beeld 1,6 m B 2,7 m C Gewenste afstand

De onderstaande tabel toont u hoe u het gewenste beeldformaat kunt verkrijgen door de positie of de zoomring aan te passen. Bijvoorbeeld: om een beeldgrootte van 50" te verkrijgen, plaatst u de projector op een afstand van 1,6 tot 2,7 m van het scherm en past u het zoomniveau overeenkomend aan.

P5271/P5271i/P5271n/P5290/P5281

A 50" Gewenst beeldformaat D Hoogte Van onderkant tot bovenkant van beeld B 1,4 m 2,3 m C Gewenste afstand

De onderstaande tabel toont u hoe u het gewenste beeldformaat kunt verkrijgen door de positie of de zoomring aan te passen. Bijvoorbeeld: om een beeldgrootte van 50" te verkrijgen, plaatst u de projector op een afstand van 1,4 tot 2,3 m van het scherm en past u het zoomniveau overeenkomend aan.

P5390W

De gewenste beeldpositie krijgen door de lensverschuiving aan te passen

De projector is uitgerust met een lensverschuiving voor het aanpassen van de positie van het geprojecteerde beeld naar rechts/links of omhoog/omlaag zonder dat u de projector zelf hoeft te verplaatsen.

Ring verticale lensverschuiving Ring horizontale lensverschuiving Lens Shift Control

Opmerking: de afbeelding in dit gedeelte zijn alleen bedoeld als referentie en niet als benaderde waarde. De afbeeldingen tussen de eenheden kunnen verschillen door de montagetolerantie.

De horizontale of verticale beeldpositie aanpassen

P5271/P5271i/P5271n/P5290/P5281

De verticale beeldhoogte kan worden aangepast tussen 5% en 30% van de beeldhoogte. (De minimale verticale beeldverschuiving is vast ingesteld op 5% van de beeldgrootte boven het midden van de projectorlens.)

Wanneer de lens in de middelste positie staat, kan de horizontale beeldpositie naar links of rechts worden aangepast door te verhogen tot een maximum van 30% van de beeldbreedte.

Beeldscherm 25% Schermhoogte 100% (H) 100% (H) 25% 5% Afstand (L) Maximale verschuiving Linkerzijde (30%B) Schermbreedte (100% B) Rechterzijde (30%B) acer

Opmerking: De maximale verschuiving van de verticale (horizontale) beeldaanpassing kan worden beperkt door de horizontale (verticale) beeldpositie. Raadpleeg het onderstaande schema.

H x 30% H H x 30% H x 5% H x 5% V x 25% V Max. verschuiving = V x 30% Min. verschuiving = V x 5% ACCT

P5390W

De verticale beeldhoogte kan worden aangepast tussen 5% en 25% van de beeldhoogte. (De minimale verticale beeldverschuiving is vast ingesteld op 5% van de beeldgrootte boven het midden van de projectorlens.)

Wanneer de lens in de middelste positie staat, kan de horizontale beeldpositie naar links of rechts worden aangepast door te verhogen tot een maximum van 15% van de beeldbreedte.

Beeldscherm 20% Schermhoogte 100% (H) 100% (H) 20% 5% Abstand (L) Maximale verschuiving

Linkerzijde (15%B) Schermbreedte (100% B) Rechterzijde (15%B) acer

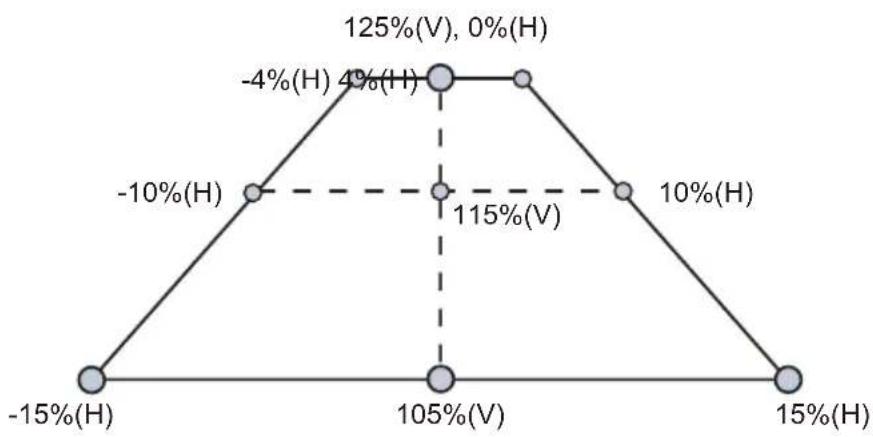

Opmerking: De maximale verschuiving van de verticale (horizontale) beeldaanpassing kan worden beperkt door de horizontale (verticale) beeldpositie. Raadpleeg het onderstaande schema.

H x 15% H H x 15% H x 4% H x 4% V x 20% V V Max. verschuiving = V x 30% Min. verschuiving = V x 5% acct

Bedieningselementen

Menu Installatie

Het installatiemenu biedt een OSD (onscreen display) voor de installatie en het onderhoud van de projector. Gebruik het OSD alleen wanneer het bericht "Geen signaalingang" wordt weergegeven op het scherm.

De menuopties omvatten instellingen en aanpassingen voor de schermgrootte en -afstand, de scherpstelling, de trapeziumcorrectie en meer.

1 Schakel de projector in door op de knop "Voeding" op het bedieningsblok te drukken.
2 Druk op de menuknop op het bedieningsblok om het OSD voor het onderhoud en de installatie van de projector te starten.

ACCR Installatie Programs Macronate Temp (control) Task Underwatch Macronate Auto

acer Installatie Projectie Menulocate Trip. correctie Taal Nederlands Tangzetten Druk in ▲▼ Kiezen ► Enter MENU Skuiten

3 Het achtergrondpatroon werkt als een gids om de kalibratie- en uitlijningsinstellingen, zoals de schermgrootte en -afstand, de scherpstelling en meer aan te passen.

4 Het menu Installatie bevat de volgende opties:

• Projectiemethode
• Menulocatie
  •Trapeziuminstellingen
  •Taalinstellingen
• Opnieuw instellen naar de standaard fabrieksfuncties

Gebruik de pijltoetsen omhoog en omlaag om een optie te selecteren, de pijltoetsen naar links en rechts om de geselecteerde optie-instellingen aan te passen en de pijl naar recht om een submenu voor de functie-instelling te openen. De nieuwe instellingen worden automatisch opgeslagen wanneer het menu wordt afgesloten.

5 Druk op een willekeurig ogenblik op de knop om het menu af te sluiten en terug te keren naar het welkomstscherm van Acer.

Empowering knop	Acer Empowering Key biedt drie unieke Acer-functies. Dit zijn respectievelijk "Acer eView Management", "Acer eTimer Management", "Acer eOpening Management" en "Acer ePower Management". Houd de knop "langer dan 1 seconde ingedrukt om het hoofdmenu op het scherm weer te geven en zijn functie te wijzigen.
Acer eView Management	Druk op "om het submenu "Acer eView Management" te openen. "Acer eView Management" wordt gebruikt voor de selectie van de weergavemodus. Raadpleeg het hoofdstuk OSD-menu's voor meer informatie.
Acer eTimer Management	Druk op "om het submenu "Acer eTimer Management" te openen. "Acer eTimer Management" biedt een herinneringsfunctie voor de tijdregeling van de presentatie. Raadpleeg het hoofdstuk OSD-menu's voor meer informatie.
Acer eOpening Management	Druk op "om "Acer eOpening Management" te starten. Met "Acer eOpening Management" kunt u het opstartscherm aanpassen met uw persoonlijke afbeelding. Raadpleeg het hoofdstuk OSD-menu's voor meer informatie.
Acer ePower Management	Druk op "om "Acer ePower Management" te starten. "Acer ePower Management" biedt de gebruiker een sneltoets om de levensduur van de lamp en de projector te verlengen. Raadpleeg het hoofdstuk OSD-menu's voor meer informatie.

OSD-menu's

De projector beschikt over een meertalig OSD waarmee u aanpassingen kunt aanbrengen aan het beeld en verschillende instellingen kunt wijzigen.

De OSD-menu's gebruiken

• Om het OSD-menu te openen, drukt u op "MENU" op de afstandsbediening of op het bedieningspaneel.
• Wanneer het OSD wordt weergegeven, kunt u de knoppen gebruiken om een item in het hoofdmenu te selecteren. Nadat u het gewenste hoofdmenu-item hebt geselecteerd, drukt u op om het submenu voor de functie-instelling te openen.

- Gebruik de knoppen om het gewenste item te selecteren en pas de instellingen aan met de knoppen.

- Selecteer het volgende item dat u wilt aanpassen in het submenu en pas het aan zoals hierboven beschreven.

- Druk op "MENU" op de afstandsbediening of op het bedieningspaneel. Het scherm keert terug naar het hoofdmenu.

- Om het OSD-menu af te sluiten, drukt u opnieuw op "MENU" op de afstandsbediening of het bedieningspaneel. Het OSD-menu wordt gesloten en de projector zal de nieuwe instellingen automatisch opslaan.

acer Kleur Weergavemodus Helder Hoofdmenu 60 Contrast 50 Kleurtemperatuur 1 Degamma 3 Kleur R 100 Kleur G 100 Kleur B 100 Verzadiciging 50 Tint 50 Submenu Kiezen Enter MENU Sluiten

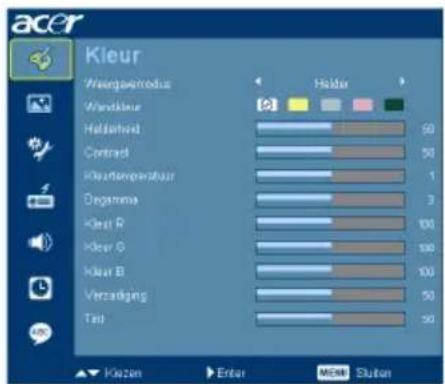

Kleur

acer Kleur Wiegenvorbus Heliar Kierer Enter MEN Staten

Weergavemodus	Er zijn talrijke instellingen die vooraf in de fabriek zijn gedefinieerd en voor verschillende typen beelden zijn geoptimaliseerd.●Helder: voor de optimalisatie van de helderheid.● Presentatie: voor presentaties tijdens vergaderingen.●Standaard: voor een algemene omgeving.●Video: voor het afspelen van video in een heldere omgeving.●Gebruiker: herinnert de gebruikersinstellingen.
Wandkleur	Gebruik deze functie om een geschikte kleur te kiezen in overeenstemming met de achtergrond. Er zijn verschillende keuzemogelijkheden, zoals wit, lichtgeel, lichtblauw, roze, donkergroen. Dit zal de kleurafwijking die door de wandkleur wordt veroorzaakt, compenseren om de juiste beeldtint weer te geven.
Helderheid	Past de helderheid van het beeld aan.●Druk op om het beeld donkerder te maken.●Druk op om het beeld helderder te maken.
Contrast	Het "Contrast" beheert het verschil tussen de helderste en donkerste gedeelten van het beeld. Als u het contrast aanpast wordt de hoeveelheid zwart en wit in het beeld gewijzigd.●Druk op voor minder contrast.●Druk op voor meer contrast.
Kleurtemperatuur	Hiermee kunt u de kleurtemperatuur aanpassen. Bij een hogere kleurtemperatuur ziet het scherm er koeler uit, bij een lagere temperatuur ziet het er warmer uit.
Degamma	Heeft effect op de voorstelling van een donkere scène. Met een hogere gammawaarde ziet een donkere scène er helderder uit.
Kleur R	Past de rode kleur aan.
Kleur G	Past de groene kleur aan.
Kleur B	Past de rode blauwe aan.
Verzadiging	Past een videobbeeld aan van zwart-wit naar volledig verzadigde kleuren.•Druk op om de hoeveelheid kleur in het beeld te verlagen.•Druk op om de hoeveelheid kleur in het beeld te verhogen.
Tint	Past de kleurbalans van rood en groen aan.•Druk op om de hoeveelheid groen in het beeld te verhogen.•Druk op om de hoeveelheid rood in het beeld te verhogen.

Opmerking: de functies "Verzadiging" en "Tint" worden niet ondersteund in de computer- of HDMI-modus.

Beeld

acer Beeld Projecte Beeldenhouding Trap correctie H. position V. position Frequentile Tracking Schapta 3D 3D synchrobinatie LR Auto 0 0 0 0 18 18 Onkaren Kizen Enter MIDI Stuten

Projectie Vooraan-bureau	•De standaardinstelling.
	Vooraan-plafond•Wanneer u deze functie selecteert, draait de projector het beeld ondersteboven voor projectie op het plafond.
	Achteraan-bureau•Wanneer u deze functie selecteert, keert de projector het beeld om zodat u kunt projecteren van achter een doorschijnend scherm.
	Achteraan-plafond•Wanneer u deze functie selecteert, wordt het beeld gespiegeld en tegelijk ondersteboven gedraaid. U kunt projecteren vanachter een doorzichtig scherm met een projectie op het plafond.
Beeldverhouding G	Gebruik deze functie om de gewenste beeldverhouding te kiezen.●Auto: het beeld blijft behouden met de oorspronkelijke breedte-hoogteverhouding om het beeld optimaal aan te passen aan de originele horizontale of verticale pixels.●Volledig scherm: pas de grootte van het beeld aan naar volledige schermgrootte volgens breedte (1280 pixels) en hoogte (800 pixels).●4:3: het beeld wordt geschaald om te passen op het scherm en weer te geven met een verhouding 4:3.●16:9: het beeld wordt geschaald om te passen op de breedte van het scherm en de breedte wordt aangepast om het beeld weer te geven met de verhouding 16:9.●L.Box: behoudt de originele signaalbeeldverhouding en zoomt tot 1.333 keer in.
Trapezium Pas de beeldvervorming aan die door het kantelen van de projectie wordt veroorzaakt. ( ± 40 graden)
H. Positie	●Druk op om het beeld naar links te verplaatsen.●Druk op om het beeld naar rechts te verplaatsen.
V. Positie	●Druk op om het beeld omlaag te verplaatsen.●Druk op om het beeld omhoog te verplaatsen.
Frequentie Met "Frequentie" wordt de bemonsteringsfrequentie van de projector aangepast aan de frequentie van de grafische kaart van uw computer. Als u een verticale knipperende balk in het geprojecteerde beeld ziet, kunt u deze functie gebruiken om de nodige aanpassingen uit te voeren.
Tracking	Synchroniseert de signaaltiming van de projector met deze van de grafische kaart. Als u een onstabiel of flikkerend beeld hebt, kunt u deze functie gebruiken om dit te corrigeren.
Scherpte Past de scherpte van het beeld aan.●Druk op om de scherpte te verminderen.●Druk op om de scherpte te vermeerderen.
3D Kies "Aan" om de DLP 3D-functie in te schakelen.●Aan: kies dit item terwijl u een DLP 3D-bril, quad buffer grafische kaart (NVIDIA/ATI...) en een bestand of dvd in HQFS-formaat met een overeenkomende softwarespeler gebruikt.●Uit: 3D-modus uitschakelen.
3D sync omkeren A	Is u een discreet of overlappend beeld ziet terwijl u een DLP 3D-bril draagt, moet u mogelijk "Omkeren" uitvoeren voor de beste overeenkomst van de reeks linker/rechterbeelden om een correct beeld te verkrijgen (voor DLP 3D).

Opmerking: De functies "H. positie", "V. positie", "Frequentie" en

"Tracking" worden niet ondersteund in de HDMI- of videomodus.

Opmerking: De functie "Scherpte" wordt niet ondersteund in de HDMI-of computermodus.

Opmerking: De 3D-functie wordt ondersteund voor specifieke timings van VGA/DVI/HDMI en Component/VIDEO/S-VIDEO-bronnen. Raadpleeg de timingtabellen voor gedetailleerde 3D-timings.

Opmerking: de instellingen in het toepassingsprogramma van de grafische 3D-kaart moeten correct zijn opgegeven voor een correcte 3D-weergave.

Opmerking: De softwarespelers, zoals de stereoscopische speler en de DDD TriDef-mediaspeler, kunnen bestanden in 3D-formaat ondersteunen. U kunt deze drie spelers op de onderstaande webpagina downloaden:

• NVIDIA stereoscopische 3D-videospeler: http://www.nvidia.com/object/3D_Drivers_Downloads.html
- Stereoscopische speler: http://www.3dtv.at/Downloads/Index_en.aspx
- DDD TriDef-mediaspeler http://www.tridef.com/download/TriDef-3-D-Experience-4.0.2.html

Opmerking:"3D sync omkeren" is alleen beschikbaar wanneer 3D is ingeschakeld.

Opmerking:Een herinneringsscherm wordt weergegeven wanneer 3D nog steeds is ingeschakeld wanneer de projector wordt ingeschakeld. Pas de instellingen aan op basis van uw behoeften

Opmerking: de 3D-weargavemodus is nu ingeschakeld.

1. Zorg dat u de julste 3D-signalen invoert en draag op hetzelfde ogenblik een 3D-bril.
   U zult mogelijk de functie "Omkeren" moeten uitvoeren voor de optie "3D sync omkeren" om het correcte beeld te krijgen.
2. Denk eraan 3D uit te schakelen als u geen 3D-beelden wilt zien.
3. De opties voor de weergavemodus worden uitgeschakeld wanneer de 3D-functie is ingeschakeld

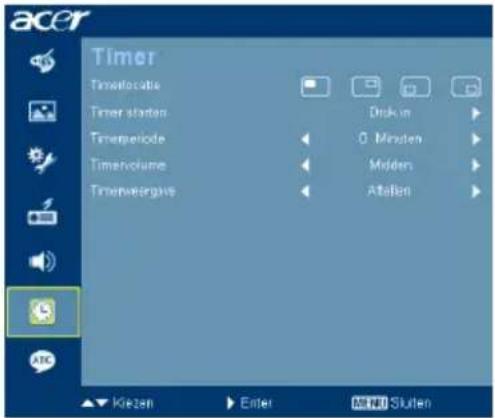

Timer

acer Timer Timerlocable Timer starten Timerperiods Timervolume Timewergave Disk in 0 Minuten Midden Atßen ▲ Kiezen Enter Multi Sluten

Timerlocatie	• Selecteer de locatie van de timer op het scherm.
Timer starten	• Druk op om de timer te starten of te stoppen.
Timerperiode	• Druk op of om de timerperiode aan te passen.
Timervolume	• Selecteer deze functie om het meldingsvolume aan te passen wanneer de timerfunctie is ingeschakeld en de tijd verstreken is.
Timerweergave	• Druk op of voor de timermodus die op het scherm moet worden weergegeven.

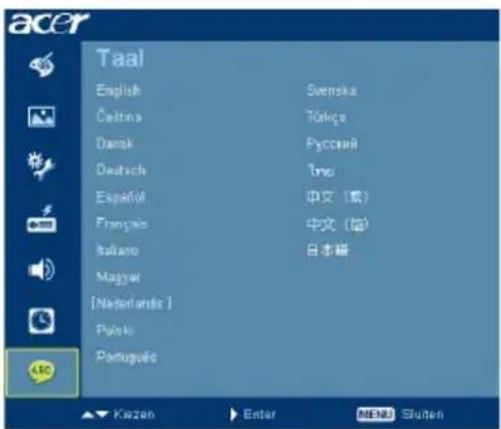

Taal

Taal English Svenska Čodstina Türkiye Dansk Pycnost Deutsch I.ng Español 中文(國) Français 中文(國) Italiano 日本$$ Magyar Viet Nam [Nederlands] Polski Portugues OK ▲▼ Kirozen ► Enter MEN Skuten

Taal	Kies het meertalige OSD-menu. Gebruik de toets om de menutaal van uw voorkeur te selecteren.•Druk op om de selectie te bevestigen.
Startscherm Gebruik de	Deze functie om het gewenste opstartscherm te kiezen.Als u de instelling wijzigt, worden de wijzigingen van kracht wanneer u het OSD-menu afsluit.·Acer: het standaard opstartscherm van de Acer-projector.·Gebruiker: Door gebruiker opgeslagen foto van de functie "Schermopname".
Schermopname Gebruik	Deze functie om het opstartscherm aan te passen. Volg de onderstaande instructies om het beeld dat u als opstartscherm wilt gebruiken, vast te leggen.Opmerking:Voordat u doorgaat met de volgende stappen, moet u "Trapezium" instellen op de standaardwaarde 0 en de beeldverhouding op 4:3.Raadpleeg het hoofdstuk "Beeld" voor meer informatie.·Wijzig "Startscherm" van de standaardinstelling "Acer" naar "Gebruiker".·Druk op "Schermopname" om het opstartscherm aan te passen.·Een dialoogvenster verschijnt om de actie te bevestigen.Kies "Ja" om het huidige beeld te gebruiken als uw aangepast opstartscherm. Het opnamebereik is het rode rechthoekige gebied. Kies "Nee" om de schermopname te annuleren en het OSD af te sluiten.·Een bericht verschijnt met de melding dat de schermopname bezig is.·Wanneer de schermopname is voltooid, verdwijnt het bericht en wordt het originele beeld weergegeven.·Het aangepaste opstartscherm zoals hieronder weergegeven, wordt van kracht wanneer er een nieuw ingangssignaal is of wanneer u de projector opnieuw opstart.
Gesloten bijschrift Selecteert een gesloten bijschriftmodus van uw voorkeur uit CC1, CC2, CC3, CC4, (CC1 toont bijschriften in de primaire taal in uw gebied).Selecteer "Off (Uit)" om de opnamefunctie uit te schakelen. Deze functie is alleen beschikbaar wanneer een composiet video- of S-Video-ingangssignaal is geselecteerd en het systeemformaat NTSC is.stel de beeldverhouding van uw scherm in op 4:3.Deze functie is niet beschikbaar wanneer de beeldverhouding "16:9" of "Auto" is.
Beveiliging Beveiliging	Deze projector biedt een nuttige beveiligingsfunctie voor de beheerder om het gebruik van de projector te beheren.Druk op om te schakelen naar de instelling "Beveiliging".Als de beveiligingsfunctie is ingeschakeld, moet u eerst het "Wachtwoord beheerder" invoeren voordat u de beveiligingsinstellingen wijzigt.·Selecteer "Aan" om de beveiligingsfunctie in te schakelen. De gebruiker moet een wachtwoord invoeren om de projector te bedienen. Raadpleeg het hoofdstuk "Wachtwoord gebruiker" voor details.·Als "Uit" is geselecteerd, kan de gebruiker de projector inschakelen zonder een wachtwoord in te voeren.
	Time-out (min)Zodra "Beveiliging" is ingesteld op "Aan", kan de beheerder de time-outfunctie instellen.Druk op of om het interval voor de time-out te selecteren.Het bereik ligt tussen 10 en 990 minuten.Wanneer de tijd verstreken is, zal de projector de gebruiker vragen het wachtwoord opnieuw in te voeren.De standaard fabrieksinstelling voor "Time-out(min)" is "Uit".Wanneer de beveiligingsfunctie is ingeschakeld, zal de projector de gebruiker vragen een wachtwoord in te voeren wanneer de projector wordt ingeschakeld. Zowel "Wachtwoord gebruiker" als "Wachtwoord beheerder" worden in dit dialoogvenster geaccepteerd.

Opmerking: Deze schermopnamefunctie is beperkt tot de beeldverhouding 4:3.

Opmerking: Om de beste kwaliteit voor het gewenste beeld te verkrijgen bij XGA-modellen, raden wij u aan de pc-resolutie in te stellen op 1024 x 768 voordat u deze functie gebruikt.

Opmerking: Om de beste kwaliteit voor het gewenste beeld te verkrijgen bij WXGA-modellen, raden wij u aan de pc-resolutie in te stellen op 1280 x 800 voordat u deze functie gebruikt.

	Wachtwoord gebruikerDruk op om "Wachtwoord gebruiker" in te stellen of te wijzigen.Druk op de cijfertoetsen op de afstandsbediening om uw wachtwoord in te stellen en druk op "MENU" om te bevestigen.Druk op om een teken te verwijderen.Voer het wachtwoord in wanneer "Wachtwoord bevestigen" wordt weergegeven.Het wachtwoord moet 4 tot 8 tekens lang zijn.Als u "Vraag wachtwoord alleen aan na het aansluiten van het voedingssnoer" selecteert, zal de projector de gebruiker altijd vragen het wachtwoord in te voeren wanneer de voedingskabel wordt aangesloten.Als u "Altijd om wachtwoord vragen na aanzetten projector" selecteert, moet de gebruiker het wachtwoord altijd invoeren wanneer projector wordt ingeschakeld.
	Wachtwoord beheerderHet "Wachtwoord beheerder" kan zowel in het dialoogvenster "Typ wachtwoord beheerder" als in het dialoogvenster "Wachtwoord typen" worden gebruikt.Druk op om het "Wachtwoord beheerder" te wijzigen.De standaardinstelling voor "Wachtwoord beheerder" is "1234".Als u uw beheerderwachtwoord bent vergeten, kunt u het volgende doen om het beheerderwachtwoord op te halen:Een uniek 6-cijferig "Universeel wachtwoord" is afgedrukt op de beveiligingskaart (controleer of dit accessoire in de verpakking aanwezig is). Dit unieke wachtwoord is het nummer dat op elk ogenblik zal worden geaccepteerd door de projector, ongeacht het beheerderwachtwoord.Als u deze beveiligingskaart en dit nummer verliest, neem dan contact op met het Acer-servicecentrum.
	Startscherm vergrendelenDe standaard vergrendeling voor het opstartscherm van de gebruiker is ingesteld op "UIT". Als de vergrendling voor het opstartscherm van de gebruiker is ingesteld op "AAN", kunnen gebruikers het opstartscherm niet langer wijzigen en kan worden verhinderd dat andere gebruikers het scherm willekeurig wijzigen. Selecteer "UIT" om het opstartscherm te ontgrendelen.
VGA OUT (Stand-by)	De standaardinstelling is "Uit". Selecteer "Aan" om de VGA-uitgang uit te schakelen.
Terugzetten	Druk op de knop ▶ en kies "Ja" om de parameters op alle menu's opnieuw in te stellen naar de standaard fabrieksinstellingen.
WiFi/LAN	De standaardinstelling is "Aan". Kies "Uit" om de draadloze/LAN-verbinding uit te schakelen. (alleen voor P5271i)
WiFi/LAN IP/Mask	Identificeer het Draadloos/LAN IP- en maskeradres. (alleen voor P5271i/P5271n)
WiFi/LAN-reset	Voer een reset uit van de LAN- of draadloze functie. (alleen voor P5271i/P5271n)
Automatisch scherm	De standaardinstelling is Aan. Het omlaag/omhoog bewegen van het elektronische scherm zal verwant zijn met het in-/uitschakelen van de projector. (alleen voor P5271n)

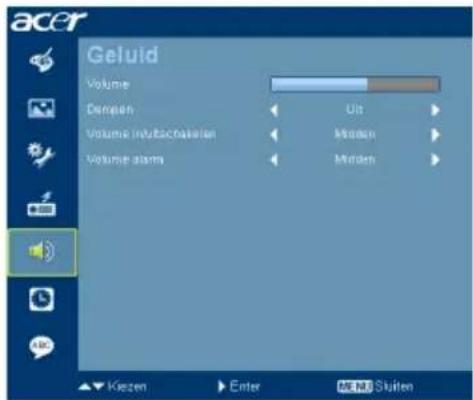

Geluid

acer Geluid Volume Dengen Voluma insulacrisiken Volume alarm Uit Minden Minden Kiezen Enter MEN Skuten

Volume	•Druk op om het volume te verlagen.•Druk op om het volume te verhogen.
Dempen	•Kies "Aan" om het volume te dempen.•Kies "Uit" om het volume opnieuw weer te geven.
Volume in-/uitschakelen	• Selecteer deze functie om het meldingsvolume bij het in-/uitschakelen van de projector aan te passen.
Volume alarm	•Selecteer deze functie om het volume van alle waarschuwingsmeldingen aan te passen.

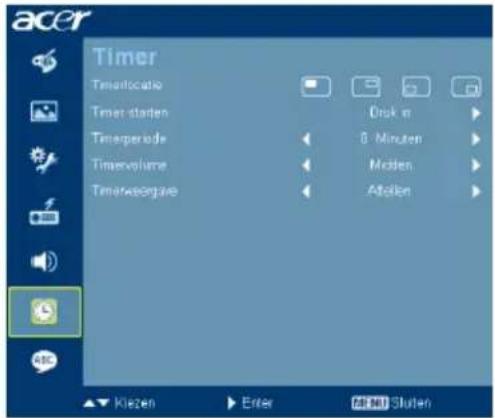

Timer

Timerlocatie	•Selecteer de locatie van de timer op het scherm.
Timer starten	•Druk op om de timer te starten of te stoppen.
Timerperiode	•Druk op of om de timerperiode aan te passen.
Timervolume	•Selecteer deze functie om het meldingsvolume aan te passen wanneer de timerfunctie is ingeschakeld en de tijd verstreken is.
Timerweergave	•Druk op of voor de timermodus die op het scherm moet worden weergegeven.

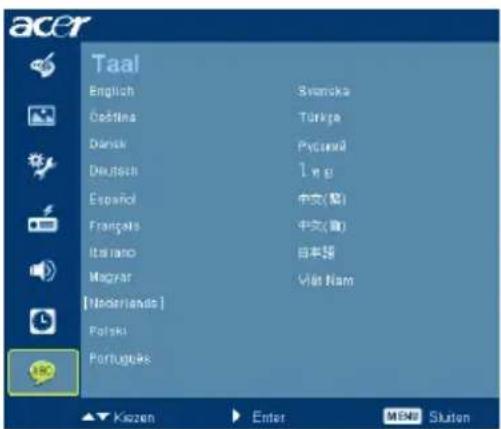

Taal

Taal	Kies het meertalige OSD-menu. Gebruik de toets om de menutaal van uw voorkeur te selecteren.•Druk op om de selectie te bevestigen.

Bijlagen

Problemen oplossen

Raadpleeg de volgende gids voor probleemoplossingen als u problemen ondervindt met uw Acer-projector. Neem contact op met uw lokale verdeler of met een onderhoudsdienst als het probleem zich blijft voordoen.

Beeldproblemen en -oplossingen

#	Probleem Oplossing
1	Er verschijnt geen beeld op het scherm	•Is het apparaat aangesloten zoals beschreven in het hoofdstuk "Aan de slag".•Controleer of er geen aansluitpinnen gebogen of gebroken zijn.•Controleer of de projectorlamp veilig is geïnstalleerd. Raadpleeg het hoofdstuk "De lamp vervangen".•Controleer of u de lenskap hebt verwijderd en of de projector is ingeschakeld.
2	Gedeeltelijk, rollend of onjuist weergegeven beeld (voor pc (Windows 95/98/ 2000/XP))	• Druk op "RESYNC" op de afstandsbediening of op het bedieningspaneel.•Voor een onjuist weergegeven beeld:•Open "Deze computer", open het "Bedieningspaneel" en dubbelklik op het pictogram "Beeldscherm".•Selecteer het tabblad "Instellingen".•Controleer of de instelling voor de beeldschermresolutie lager is dan of gelijk is aan UXGA (1600 x 1200).•Klik op de knop "Geavanceerde eigenschappen". Als het probleem zich blijft voordoen moet u het beeldscherm dat u gebruikt vervangen en de onderstaande stappen volgen:•Controleer of de resolutie lager is dan of gelijk aan UXGA (1600 x 1200).•Klik op de knop "Wijzigen" op het tabblad "Beeldscherm".•Klik op "Alle apparaten weergeven". Selecteer vervolgens "Standaardbeeldschermtypen" onder het vak SP. Selecteer de resolutiemodus die u nodig hebt onder het vak "Modellen".•Controleer of de instelling voor de beeldschermresolutie lager is dan of gelijk is aan UXGA (1600 x 1200).

3 Gedeeltelijk, rollend of onjuist weergegeven beeld (voor notebooks)	•Druk op "RESYNC" op de afstandsbediening of op het bedieningspaneel.•Voor een onjuist weergegeven beeld:•Volg de stappen voor item 2 (hierboven) om de resolutie van uw computer aan te passen.•Druk op de schakelaar voor de uitvoerinstellingen. Voorbeeld: [Fn]+[F4], Compaq [Fn]+[F4], Dell [Fn]+[F8], Gateway [Fn]+[F4], IBM [Fn]+[F7], HP [Fn]+[F4], NEC [Fn]+[F3], Toshiba [Fn]+[F5]•Als u problemen ondervindt met het aanpassen van de resolutie of als uw beeldscherm vastloopt, start dan alle apparatuur en de projector opnieuw op.
4 Het scherm van de notebook geeft uw presentatie niet weer	•Als u een notebook met Microsoft ® Windows® gebruikt: Sommige notebooks kunnen uw eigen scherm deactiveren wanneer een tweede weergaveapparaat in gebruik is. Elk scherm wordt op een andere manier opnieuw geactiveerd. Raadpleeg de gebruiksaanwijzing van uw computer voor details.•Als u een notebook met Apple ® Mac® OS gebruikt: Open Display (Beeldscherm) in System Preferences (Systeemvoorkeuren) en stel Video Mirroring (Videospiegelen) in op "On (Aan)".
5 Beeld is instabiel of flikkert	•Gebruik "Opsporing" om dit te corrigeren. Raadpleeg de sectie "Beeld" voor meer informatie.•Wijzig de kleurdiepte-instellingen voor het beeldscherm op uw computer.
6 Het beeld vertoont een verticale flikkerende balk	•Gebruik "Frequentie" om een aanpassing uit te voeren. Raadpleeg de sectie "Beeld" voor meer informatie.•Controleer de weergavemodus van uw grafische kaart en configureer deze opnieuw om de kaart compatibel te maken met de projector.
7 Beeld is niet scherpgesteld	•Controleer of de lenskap is verwijderd.•Stel de scherpstelring op de projectorlens bij.•Zorg dat het projectiescherm zich binnen de vereiste afstand van 1,5 tot 9,9 meter (P5271/P5271i/P5271n/ P5290/P5281) van de projector bevindt. Behoud voor de P5390W een afstand van 1,5 tot 8,4 meter van de projector. Raadpleeg de sectie "De gewenste beeldgrootte verkrijgen door de afstand en zoomfactor aan te passen" voor meer informatie.
8 Het beeld is uitgerekt wanneer een dvd-titel met "breedbeeld" wordt weergegeven.	Wanneer u een dvd afspeelt die is gecodeerd met een anamorfe of 16:9 beeldverhouding, zult u mogelijk de volgende instellingen moeten aanpassen:•Als u een DVD-titel in 4:3-formaat afspeelt, moet u het formaat in het OSD van de projector wijzigen naar 4:3.•Als het beeld nog steeds uitgerekt is, moet u ook de beeldverhouding aanpassen. Stel het beeldschermformaat in op de beeldverhouding 16:9 (breedbeeld) op uw dvd-speler.
9 Het beeld is te klein of te groot	•Pas de zoomring op de bovenkant van de projector aan.•Plaats de projector dichter bij of verder van het scherm.•Druk op de afstandsbediening of het bedieningspaneel op "MENU". Ga naar "Beeld --> Aspect Ratio (Beeldverhouding)" en probeer verschillende instellingen.
10 Het beeld heeft schuine zijden	•Verplaats de projector indien mogelijk zodat het beeld gecentreerd is op het scherm.•Druk op de knop "Trapezium / " op de afstandsbediening tot de zijkanten verticaal zijn.
11 Het beeld is omgedraaid	•Selecteer "Beeld --> Projectie" in het OSD en pas de richting van de projectie aan.

Problemen met de projector

# Omstandigheid Oplossing
1 De projector reageert op geen enkele besturing	Schakel, indien mogelijk, de projector uit en trek vervolgens de voedingskabel uit. Wacht 30 seconden voordat u de voeding opnieuw aansluit.
2 Lamp is doorgebrand of maakt een knallend geluid	Als de lamp het einde van zijn nuttige levensduur bereikt, zal hij doorbranden of een luid knallend geluid maken. Als dat gebeurt, zal de projector niet opnieuw inschakelen tot de lampmodule is vervangen. Om de lamp te vervangen, volgt u de procedures die zijn beschreven in de sectie "De lamp vervangen".

OSD-berichten

# Omstandigheid Herinneringsbericht
1 Bericht Ventilator defect	- de systeemventilator werkt niet.
	Ventilator defect.Lamp schakelt zichzelf binnenkort automatisch uit.
	Projector oververhit - de projector heeft de aanbevolen bedrijfstemperatuur overschreden en moet afkoelen voordat u het apparaat kunt gebruiken.
	Projector oververhit.Lamp schakelt zichzelf binnenkort automatisch uit.
	Vervang de lamp - de lamp zal binnenkort zijn maximale levensduur bereiken. Bereid u voor om de lamp binnenkort te vervangen.
	Nuttige levensduur lamp bij volledig vermogen nadert zijn einde.Vervangen aanbevolen.

Definitielijst LED's & alarmberichten

LED-berichten

Bericht	Lamp-LED Temp-LED Voedings-LED
	Rood Rood	Rood Blauw
Stand-by (voedingskabel aangesloten)	-- -- V --
Voedingsknop AAN -- -- -- V
Lamp opnieuw proberen	-- -- -- Snel			knipperend
Uitschakelen (koelstatus)	-- -- Snel		knipperend	--
Uitschakelen (afkoeling voltooid)	-- -- V --
Fout (thermisch defect)	-- V -- V
Fout (vergrendelingsfout ventilator)	-- Snel	knipperend	--	V
Fout (lamp defect) V -- -- V
Fout (fout kleurenwiel)	Snel knipperend	-- -- V

De lamp vervangen

Gebruik een schroevendraaier om de schroeven uit het deksel te verwijderen en trek vervolgens de lamp uit.

De projector zal de levensduur van de lamp detecteren. Het waarschuwingsbericht "Nuttige levensduur lamp bij volledig vermogen nadert zijn einde. Vervangen aanbevolen." Wanneer u dit bericht ziet, moet u de lamp zo snel mogelijk vervangen. Zorg ervoor dat de projector minstens 30 minuten is afgekoeld voordat u de lamp vervangt.

Waarschuwing: Het lampcompartiment is warm. Laat de projector afkoelen voordat u de lamp vervangt.

1 Druk op de voedingsknop om de projector uit te schakelen.
2 Laat de projector minstens 30 min afkoelen.
3 Koppel de voedingkabel los.
4 Zoek de knoppen "OPEN" op beide zijden van de projector en duw ze gelijktijdig in. (afbeelding 1)
5 Open het deksel op de bovenkant. (afbeelding 2)
6 Verwijder de twee schroeven waarmee de lampmodule is bevestigd ① en trek de lampstaaf ② uit. (afbeelding 3)
7 Gebruik kracht om de lampmodule uit te trekken. (afbeelding 4)

Keer de vorige stappen om, om de lampmodule te vervangen.

Waarschuwing: Om het risico op lichamelijke letsels te voorkomen, mag u de lampmodule niet laten vallen of de gloeipeer van de lamp niet aanraken. De gloeipeer kan uiteenspatten en letsels veroorzaken wanneer u deze laat vallen.

Installatie plafondmontage

Raadpleeg de onderstaande stappen als u de projector wilt installeren met plafondmontage.

1 Boor vier gaten in een stevig, structureel gezond deel van het plafond en maak de montagevoet vast.

Opmerking: De schroeven zijn niet bijgeleverd. Schaf de geschikte schroeven aan voor uw type plafond.

2 Maak de plafondstaaf vast met he geschikte type viercilinderschroeven.

Korte staaf Voet plafondmontage - Bevestigen aan plafond Lange staaf Verlengstaaf Lange clinderkap Inbussleutel - voor het vastmaken/losmaken Schroef type A 50 mm lengte / 8 mm diameter- Spanschroef Middenstaaf

3 Gebruik het geschikte aantal schroeven voor het projectorformaat om deze aan de plafondmontagehaak te bevestigen.

Schroef type B Kleinere sluitring Grote sluitring Projectorhaak Ondersteunt projector en maaktafstelling mogelijk Afstandstuk - voor warmteverdeling

Opmerking: Wij raden u aan een redelijke ruimte te behouden tussen de haak en de projector zodat een goede warmtespreiding mogelijk is. Gebruik twee sluitringen voor extra steun als u denkt dat dit nodig is.

4 Bevestig de plafondhaak aan de plafondstaaf.

Grote cilinderkap Inbussleutel - voor het vastmaken/losmaken Spanschroef Schroef type A 50 mm lengte / 8 mm diameter

5 Pas de hoek en plaatsing aan zoals nodig.

Spanschroef Inbussleutel 30° 360° Inbussleutel Spanschroef

Opmerking: Het geschikte type voor de schroef en sluitring voor elk model, wordt in de onderstaande tabel weergegeven. Het schroevenpakket bevat schroeven met een diameter van 3 mm.

Modellen Schroef type B Type sluitring
P5271/P5271i/P5271n/P5390W/P5290/P5281	3	2	5	V

De hieronder weergegeven specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Raadpleeg de gepubliceerde marketingspecificaties van Acer voor de definitieve specificaties.

Projectiesysteem	DLP®
Resolutie P5271/P5271i/P5271n/P5290/P5281: Native: XGA (1024 x768), Maximum: UXGA (1600 x 1200), WSXGA+ (1680x1050)P5390W:Native: WXGA (1280 x 800), Maximum: UXGA (1600 x 1200), WSXGA+ (1680 x 1050)
Computercompatibiliteit IBM-pc en compatibel, Apple Macintosh, iMac en VESA-standaarden: SXGA, XGA, VGA, SVGA, SXGA+, WXGA, WXGA+, WSXGA+
Videocompatibiliteit NTSC (3,58/4,43), PAL (B/D/G/H/I/M/N), SECAM (B/D/G/K/K1/L), HDTV (720p, 1080i, 1080p), EDTV (480p, 576p), SDTV (480i, 576i)
Beeldverhouding 4:3 (native), 16:9 (P5271/P5271i/P5271n/P5290/P5281)Volledig/4:3/16:9/L.Box (P5390W)
Weergeefbare kleuren 1,07 miljoen kleuren
Projectielens F/ 2,41-3,2, f = 18,39mm - 29,42mm, 1,6X handmatige zoomlens (P5271/P5271n/P5290/P5390W/P5271i/P5281)
Projectieschermgrootte (diagonaal)	28" (0,71 m) - 300" (7,62 m) (P5271/P5271i/P5271n/P5290/P5281)33" (0,84m) - 300" (7,62 m) (P5390W)
Projectiebereik 4,9' (1,5 m) - 32,4' (9,9 m) (P5271/P5271i/P5271n/P5290/P5281)4,9' (1,5m) - 27,6' (8,4 m) (P5390W)
Spreidingsverhouding 61"@2m (1,62 - 2,64:1) (P5271/P5271i/P5271n/P5290/P5281)71"@2m (1,30 - 2,11:1) (P5390W)
Horizontale scansnelheid 30 k - 100 kHz
Verticale scanvernieuwingsfrequentie	50 - 120 Hz
Lamptype P5271/P5271i/P5271n: 230W door gebruiker vervangbare lampP5290/P5390W/P5281: 280W door gebruiker vervangbare lamp
Trapeziumcorrectie ± 40°
Geluid Interne luidspreker met 1x 2 W uitgang
Gewicht 4,5 kg (9,6lbs)
Afmetingen (B x D x H) 341mm x 120mm x 261mm (13,4" x 4,7" x 10,3")
Afstandsbediening	Laseraanwijzerfunctie
Digitale zoom	2X
Voeding	Wisselstroomingang 100 - 240 V, 50 - 60 Hz
Energieverbruik	P5271: 320WP5290/P5390W/P5281: 380WP5271i: 325W
Bedrijfstemperatuur	5°C tot 35°C / 41°F tot 95°F
I/O-aansluitingen	•Voedingsaansluiting x1•VGA-ingang x2•Composiet-ingang x1•S-Video x1•VGA-uitgang x1•HDMI x 1•DVI-D x1: met HDCP-ondersteuning•3,5 mm audio-ingang x2•3,5 mm audio-uitgang x1•RS232 3-pins min dim-aansluiting x1•USB x1: voor besturing externe computerDe onderstaande items zijn alleen voor P5271i:•RJ45 x 1•USB B, USB A1, USB A2 x 1De onderstaande items zijn alleen voor P5271n:•RJ45 x 1•gelijkstroomstekker x1
Standaardinhoud verpakking	•Wisselstroomkabel x1•VGA-kabel x1•DVI-D-kabel x1•Composiet videokabel x1•Afstandsbediening x1•Batterij x 2 (voor afstandsbediening)•Handleiding (cd-rom) x 2(draadloos-cd voor P5271i)•Snelstartgids x2(Draadloze snelstartgids voor P5271i)•Beveiligingskaart x1•Draagtas x1•USB WiFi adapter x1 (voor P5271i, optioneel)•Batterijdoos met handig PnS-station x1 (voor P5271i)

*Het ontwerp en de specificaties zijn onderhevig aan wijzigingen zonder voorafgaande kennisgeving.

Compatibiliteitsmodi

A. VGA analoog

1 VGA analoog - pc-signaal

Modi Resolutie		Verticale frequentie [Hz]	Horizontale frequentie [KHz]
VGA 640x480 60 31,47
	640x480 72 37,86
	640x480 75 37,50
	640x480 85 43,27
	640x480 119,51 61,60
SVGA 800x600 56 35,20
	800x600 60 37,88
	800x600 72 48,08
	800x600 75 46,88
	800x600 85 53,67
	800x600 119,85 77,20
XGA 1024x768 60 48,36
	1024x768 70 56,48
	1024x768 75 60,02
	1024x768 85 68,67
	1024x768 119,804 98,80
SXGA 1152x864 70 63,80
	1152x864 75 67,50
	1152x864 85 77,10
	1280x1024 60 63,98
	1280x1024 72 77,90
	1280x1024 75 79,98
	1280x1024 85 91,15
QuadVGA 1280x960 60 60,00
	1280x960 75 75,00
SXGA+ 1400x1050 60 65,32
UXGA	1600x1200 60 75,00
PowerBook G4	640x480 60 31,50
PowerBook G4	640x480 66,6 (67) 35,00
PowerBook G4	800x600 60 37,88
PowerBook G4	1024x768 60 48,36
PowerBook G4	1152x870 75 68,68
PowerBook G4	1280x960 75 75,20
i Mac DV (G3)	1024x768 75 60,30

2 VGA analoog - uitgebreide breedbeeldtiming

Modi Resolutie		Verticale frequentie [Hz]	Horizontale frequentie [KHz]
WXGA 1280x768 60 47,78
	1280x768 75 60,29
	1280x768 85 68,63
	1280x720 60 44,80
	1280x800 60 49,60
	1440x900 60 55,90
	1680x1050 60 65,30
	1366x768 60 47,71
	1920x1080-RB* 60 66,60
	1920x1080-EIA 60 66,60
	1024x600 60 37,30

Opmerking: "*" alleen ondersteuning van 1080P@60Hz (met verminderde inactieve timing).

3 VGA analoog - component-signaal

Modi Resolutie		Verticale frequentie [Hz]	Horizontale frequentie [KHz]
480p 720x480	59,94 31,47
576p 720x576	50 31,25
720p 1280x720	60 45,00
720p 1280x720	50 37,50
1080i	1920x1080	60 (30)	33,75
1080i	1920x1080	50 (25)	33,75
1080p 1920x1	080 60 67,50
1080p 1920x1	080 50 56,26

B. DVI digitaal (N/A)

C. HDMI digitaal

1 HDMI - PC-signaal (idem als DVI)

Modi Resolutie		Verticale frequentie [Hz]	Horizontale frequentie [KHz]
VGA 640x480	60 31,47
	640x480 72 3	7,86
	640x480 75 3	7,50
	640x480 85 4	3,27

	640x480 119,51 61,61
SVGA 800x600 56 35,20
	800x600 60 37,88
	800x600 72 48,08
	800x600 75 46,88
	800x600 85 53,67
	800x600 119,85 77,20
XGA 1024x768 60 48,36
	1024x768 70 56,48
	1024x768 75 60,02
	1024x768 119,804 98,80
	1152x864 75 67,50
	1152x864 85 77,10
	1280x1024 60 64,00
	1280x1024 72 77,90
	1280x1024 75 79,98
	1280x1024 85 91,15
	1280x960 75 75,00
PowerBook G4 640x480 60 31,50
PowerBook G4	640x480 66,6 (67) 35,00
PowerBook G4	800x600 60 37,88
PowerBook G4	1024x768 60 48,36
PowerBook G4	1152x870 75 68,68
PowerBook G4	1280x960 75 75,20
i Mac DV (G3)	1024x768 75 60,30

2 HDMI - Uitgebreide breedbeeldtiming (hetzelfde als DVI)

Modi Resolutie		Verticalefrequentie [Hz]	Horizontalefrequentie [KHz]
WXGA 1280x768		60 47,78
	1280x768	75 60,29
	1280x768	85 68,63
	1280x720	60 44,80
	1280x800	60 49,60
	1440x900	60 55,90
	1680x1050	60 63,30
	1366x768	60 47,71
	1920x1080-RB*	60 66,60
	1920x1080-EIA 60	66,60
	1024x600	60	37,30

Opmerking: "*" alleen ondersteuning van 1080P@60Hz (met verminderde inactieve timing).

3 HDMI - videosignaal

Modi Resolutie		Verticalefrequentie [Hz]	Horizontalefrequentie [KHz]
480i 720x480(1440x480) 59,94 (29,97) 27,00
480p 720x480 59,94 31,47
576i 720x576(1440x576) 50 (25)		27,00
576p 720x576 50 31,25
720p 1280x720 60 45,00
720p 1280x720 50 37,50
1080i 1920x1080 60 (30) 33,75
1080i 1920x1080 50 (25) 33,75
1080p 1920x1080		60 67,50
1080p 1920x1080		50 56,26
	Horizontalefrequentie:	30k~100kHz
	Verticalefrequentie: 50~120Hz

Voorschriften en veiligheidsrichtlijnen

FCC-verklaring

Dit apparaat werd getest en voldoet aan de beperkingen voor een digitaal apparaat van Klasse B, in overeenstemming met Deel 15 van de FCC-voorschriften. Deze beperkingen zijn ontwikkeld om een redelijke beveiliging te bieden tegen schadelijke storingen in een residentiële installatie. Deze apparatuur genereert, gebruikt en straalt radiofrequentie-energie uit die, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storingen kan veroorzaken aan radiocommunicaties.

Er is echter geen garantie dat er geen storing zal optreden in een particuliere installatie. Als dit apparaat schadelijke storing aan de radio- of televisieontvangst veroorzaakt, wat kan worden vastgesteld door het apparaat uit en in te schakelen, wordt de gebruiker afgeraden te proberen de storing op te lossen door één of meer van de volgende maatregelen:

- Wijzig de richting van de ontvangstantenne of verplaats de antenne.

- Vergroot de afstand tussen de apparatuur en de ontvanger.

- Sluit het apparaat aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.

- Raadpleeg de leverancier of een ervaren radio/tv-technicus voor hulp.

Opmerking: Afgeschermde kabels

Alle aansluitingen op andere computerapparaten moeten gebeuren met afgeschermde kabels zodat de FCC-voorschriften steeds worden nageleefd.

Opmerking: Randapparaten

Alleen randapparaten (invoer-/uitvoerapparaten, terminals, printers, enz.) die het certificaat dragen voor naleving van de beperkingen voor Klasse B-apparaten, mogen op dit apparaat worden aangesloten. Het gebruik met niet-gecertificeerde randapparatuur kan mogelijk storingen in radio- en tv-ontvangst veroorzaken.

Let op

Wijzigingen of aanpassingen die niet uitdrukkelijk door de fabrikant zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker, die wordt verleend door de Federale Communicatiecommissie, om dit apparaat te gebruiken, nietig verklaren.

Gebruiksvoorwaarden

Dit apparaat voldoet aan Deel 15 van de FCC-voorschriften. Het gebruik is onderhevig aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke storingen veroorzaken, en (2) dit apparaat moet elke ontvangen storing aanvaarden, met inbegrip van storingen die een ongewenste werking kunnen veroorzaken.

Opmerking: Canadese gebruikers

Verklaring van conformiteit voor EU-landen

Acer verklaart hierbij dat deze projectorserie voldoet aan de essentiële vereisten en andere relevante voorwaarden van de Richtlijn 1999/5/EC.

Conform de Russische regelgevende certificering

ME61

Regelgevende voorschriften radio-apparatuur

Opmerking: De onderstaande regelgevende informatie is alleen voor modellen met draadloos LAN en/of Bluetooth.

Algemeen

Dit product voldoet aan de radiofrequentie- en veiligheidsnormen van elk land of elke regio waar het werd goedgekeurd voor draadloos gebruik. Afhankelijk van de configuratie kan dit product al dan niet draadloze radio-apparatuur bevatten (zoals draadloos LAN en/of Bluetooth-modules).

Canada — Licentievrijstelling radiocommunicatie-apparatuur met laag vermogen (RSS-210)

a Algemene informatie

Het gebruik is onderhevig aan de volgende twee voorwaarden:

1. Dit apparaat mag geen storing veroorzaken en
2. Dit apparaat moet elke storing aanvaarden, met inbegrip van storing die ongewenste werking van het apparaat kan veroorzaken.

b Werking in 2,4 GHz-band

Om radiostoring van de gelicentieerde service te voorkomen, is dit apparaat bedoeld om binnenshuis te worden gebruikt. Als het buitenshuis wordt geïnstalleerd, is het apparaat onderworpen aan licenties.

Lijst van landen waar dit van toepassing is

Dit apparaat moet worden gebruikt in strikte naleving van de voorschriften en beperken van het land waar het wordt gebruikt. Neem contact op met de lokale instanties van het land waarin het product wordt gebruikt voor meer informatie. Zie http://ec.europa.eu/enterprise/rtte/implem.htm voor de recentste landenlijst.

CE
