GEBRUIKSAANWIJZING P1101 ACER

Alle rechten voorbehouden.

Gebruikershandleiding Acer Projector P1101/P1101C/P1201/P1201B/P1201i/P1201n/P1203P/P1203PB/P1203Pi/P1206P/P1303PW Series

Originele uitgave: 01/2011

Acer behoudt zich het recht voor de informatie in dit document te wijzigen zonder de verplichting melding te doen van de wijzigingen. Dergelijke wijzigingen zullen worden opgenomen in nieuwe edities van deze handleiding of in aanvullende documenten en publicaties. Acer stelt zich niet aansprakelijk en geeft geen garanties, expliciet noch impliciet, voor de inhoud van dit document en wijst de impliciete garanties van verkoopbaarheid of geschiktheid voor een bepaald doel af.

Noteer het modelnummer, het serienummer en de datum en plaats van aankoop in de onderstaande ruimte. Het serienummer en het modelnummer bevinden zich op het label dat op uw computer zit. Het serienummer, het modelnummer en de aankoopinformatie moeten worden vermeld op alle briefwisseling aangaande deze eenheid.

Van dit document mag geen enekl deel worden verveelvoudigd, opgeslagen in een zoeksysteem, of worden overgebracht, in welke vorm of op welke wijze dan ook, hetzij elektronisch, mechanisch, door fotokopieën, opnames of op andere wijze, zonder voorafgaande schriftelijke toestemming van Acer Incorporated.

Acer Projector P1101/P1101C/P1201/P1201B/P1201i/P1201n/P1203P/P1203PB/P1203Pi/P1206P/P1303PW Series

Modelnummer: ____

Serienummer: ____

Aankoopdatum: ____

Plaats van aankoop: ____

Acer en het Acer-logo zijn gedeponeerde handelsmerken van Acer Incorporated. Productnamen of handelsmerken van andere bedrijven die in dit document worden gebruikt, zijn uitsluitend bedoeld voor identificatiedoeleinden en zijn eigendom van hun respectieve bedrijven.

"HDMI™, het HDMI-logo en High-Definition Multimedia Interface zijn handelsmerken of geregistreerde handelsmerken van HDMI Licensing LLC."

Informatie voor uw veiligheid en comfort

Lees deze instructies aandachtig. Bewaar dit document zodat u het later opnieuw kunt raadplegen. Volg alle waarschuwingen en instructies op die op het product zijn gemarkeerd.

Het product uitschakelen voordat u het reinigt

Trek de stekker van dit product uit het stopcontact voordat u het schoonmaakt. Gebruik geen vloeibare reinigingsmiddelen of spuitbussen. Gebruik een vochtige doek om het product te reinigen.

Waarschuwing voor stekker bij het loskoppelen van het apparaat

Houd rekening met de volgende richtlijnen wanneer u de voeding aansluit op of loskoppelt van de externe voedingseenheid.

• Installeer de voedingseenheid voordat u de voedingskabel aansluit op het wisselstroomcontact.
• Koppel de voedingskabel los voordat u de voedingseenheid van de projector verwijdert.
• Als het systeem meerdere stroombronnen heeft, schakel dan de voeding van het systeem uit door alle stroomkabels van de voedingsbronnen los te koppelen.

Waarschuwing voor toegankelijkheid

Zorg dat het stopcontact waarop u de voedingskabel aansluit gemakkelijk toegankelijk is en zich zo dicht mogelijk bij het apparaat bevindt. Wanneer u de voeding van het apparaat moet loskoppelen, moet u de voedingskabel uit het stopcontact trekken.

Waarschuwingen!

• Gebruik dit product niet in de buurt van water.
• Zet dit product niet op een onstabiel wagentje of op een wankele voet of tafel. Het product kan ernstige schade oplopen wanneer u het laat vallen.
• Er zijn sleuven en openingen voorzien voor de ventilatie om een betrouwbare werking van het product te garanderen en het tegen oververhitting te beschermen. Deze openingen mogen niet worden geblokkeerd of afgedekt. De openingen mogen nooit worden geblokkeerd door het product op een bed, sofa, tapijt of een ander gelijkardig oppervlak te zetten.

Dit product mag nooit bij of boven een radiator of een verwarmingsapparaat worden geplaatst of in een installatie worden ingebouwd, tenzij voldoende ventilatie is voorzien.

iv

• Duw nooit objecten in dit product door de sleuven van de behuizing aangezien deze objecten gevaarlijke voltagepunten kunnen raken of een kortsluiting kunnen veroorzaken in de onderdelen. Dit kan vuur of elektrische schokken veroorzaken. Zorg ervoor dat u nooit vloeistof op of in het product morst.
• Om schade aan interne onderdelen en het lekken van de batterij te vermijden, mag u het product niet op een trillend oppervlak plaatsen.
• Gebruik het nooit in een sport-, trainings- of andere trillende omgeving omdat dit mogelijk onverwachte kortsluitingen of schade aan de draaiende onderdelen of lamp kan veroorzaken.

Elektriciteit gebruiken

- Dit product moet worden gebruikt met het type stroom dat op het markeerlabel is aangegeven. Als u niet zeker bent van het beschikbare stroomtype, moet u contact opnemen met uw leverancier of uw lokale elektriciteitsmaatschappij.

- Zorg ervoor dat er niets op de voedingskabel staat. Plaats dit product niet op een plaats waar mensen op de kabel kunnen trappen.

- Als u een verlengkabel gebruikt met dit product, moet u ervoor zorgen dat het totale ampèrevermogen van de apparatuur die op de verlengkabel is aangesloten, het ampèrevermogen van de verlengkabel niet overschrijdt. Zorg er ook voor dat het totale vermogen van alle producten die op het stopcontact zijn aangesloten, het vermogen van de zekering niet overschrijdt.

- Zorg dat u het stopcontact, de strip of de contactdoos niet overbelast door teveel apparaten aan te sluiten. De algemene systeembelasting mag niet meer zijn dan 80% van het vermogen van het circuit. Als u powerstrips gebruikt, mag de belasting niet hoger zijn dan 80% van het invoervermogen van de powerstrip.

- De wisselstroomadapter van het product is uitgerust met een geaarde stekker met drie draden. De stekker past alleen in een geaard elektrisch stopcontact. Controleer of het stopcontact correct is geaard voordat u de stekker van de wisselstroomadapter aansluit. Stop de stekker niet in een niet-geaard stopcontact. Neem contact op met uw elektricien voor meer informatie.

Waarschuwing! De pool voor de aarding is een veiligheidsfunctie. Wanneer u een stopcontact gebruikt dat niet correct is geaard, kan die elektrische schok en/of letsels veroorzaken.

Opmerking: de aardingspool biedt ook een goede bescherming tegen onverwachte ruis die wordt geproduceerd door andere elektrische apparaten in de nabije omgeving die de prestaties van dit product kunnen storen.

- Gebruik het product alleen met de bijgeleverde voedingskabelset. Als u de voedingskabelset moet vervangen, moet u ervoor zorgen dat de nieuwe voedingskabel voldoet aan de volgende vereisten: afneembaar type, UL-geregistreerd/CSA gecertificeerd, VDE goedgekeurd of gelijkwaardig, maximale lengte 4,6 meter (15 voet).

Reparatie en onderhoud product

Probeer niet zelf het product te repareren, aangezien het openen of verwijderen van de deksels u kan blootstellen aan gevaarlijke spanningspieken of andere risico's. Laat onderhoud en reparaties over aan een gekwalificeerde monteur.

In de volgende omstandigheden moet u dit product loskoppelen van het stopcontact en contact opnemen met bevoegd onderhoudspersoneel:

• wanneer de voedingskabel of stekker beschadigd of gerafeld is
• wanneer er vloeistof in het product is gemorst
• wanneer het product werd blootgesteld aan regen of water
• als het product is gevallen of als de behuizing beschadigd is
• als het product een opvallende verandering in prestaties vertoont, wat erop wijst dat reparatie of onderhoud nodig is
• als het product niet normaal werkt nadat u de bedieningsinstructies hebt gevolgd.

Opmerking: pas alleen de bedieningselementen aan die door de gebruiksaanwijzingen zijn beschreven. Onjuiste aanpassingen aan andere bedieningselementen kunnen schade veroorzaken. In dat geval is het mogelijk dat een bevoegde technicus uitgebreide werkzaamheden moet uitvoeren aan het apparaat om het product te herstellen naar de normale toestand.

Waarschuwing! Omwille van veiligheidsredenen mag u geen niet-compatibele onderdelen gebruiken wanneer u componenten toevoegt of wijzigt. Raadpleeg uw wederverkoper voor aankoopopties.

Uw apparaat en de uitbreidingen kunnen kleine onderdelen bevatten. Houd ze buiten het bereik van kleine kinderen.

Aanvullende veiligheidsinformatie

• Kijk niet in de lens van de projector wanneer de lamp is ingeschakeld. Het heldere licht kan uw ogen beschadigen.
• Schakel eerst de projector en daarna de signaalbronnen in

• Plaats het product niet in de volgende omgevingen:

• een ruimte die slecht geventileerd of zeer ingesloten is. Zorg voor minstens 50 cm afstand van de muren. Er moet altijd lucht rond de projector kunnen stromen.

• Locaties waar de temperatuur extreem hoge waarden kan bereiken, zoals het interieur van een auto waarvan alle ruiten gesloten zijn.
• Locaties waar een extreme vochtigheid, veel stof of sigarettenrook de optische onderdelen kan aantasten waardoor de levensduur wordt verkort en het beeld wordt verdonkerd.
• Locaties in de buurt van een brandalarm.
• Locaties met een omgevingstemperatuur van meer dan 40°C/104°F.
• Locaties die hoger liggen dan 3000 m (10.000 voet).

• Koppel het apparaat onmiddellijk uit als er iets verkeerd is met uw projector.

vi

Gebruik het apparaat niet als er rook, vreemde geluiden of geuren uit uw projector komen. Dit kan brand of elektrische schok veroorzaken. Koppel in dat geval het apparaat onmiddellijk los en neem contact op met uw leverancier.

- Blijf dit product niet langer gebruiken als het gebroken of gevallen is. Neem in dergelijke gevallen contact op met uw leverancier voor inspectie.

- Richt de lens van de projector niet naar de zon. Dit kan brand veroorzaken.

- Wanneer u de projector uitschakelt, moet u controleren of de volledige koelcyclus van de projector is voltooid voordat u het apparaat loskoppelt van de netstroom.

- Schakel de hoofdvoeding niet abrupt uit of koppel de projector niet los tijdens de werking. De beste manier is te wachten tot de ventilator uitschakelt, voordat u de hoofdvoeding uitschakelt.

- Raad het rooster van de luchtuitlaat en de grondplaat niet aan. Deze onderdelen kunnen zeer warm worden.

- Reinig regelmatig de luchtfilter als deze is voorzien. De binnentemperatuur kan stijgen en schade veroorzaken wanneer de filter/ventilatie-openingen met vuil of stof zijn verstopt.

- Kijk niet in het rooster van de luchtuitlaat wanneer de projector in gebruik is. Dit kan uw ogen beschadigen.

- Open altijd de lenssluiter of verwijder de lensdop wanneer de projector is ingeschakeld.

- Blokkeer de projectorlens niet met een object wanneer de projector wordt gebruikt, anders kan het object hierdoor opwarmen, vervormen of zelfs brand veroorzaken. Om de lamp tijdelijk uit te schakelen, drukt u op de knop HIDE op de afstandsbediening.

- De lamp wordt extreem warm tijdens het gebruik. Laat de projector gedurende ongeveer 45 minuten afkoelen voordat u de lampmontage verwijdert voor vervanging.

- Gebruik de lampen niet langer dan de aangegeven levensduur. In zeldzame gevallen kan de lamp hierdoor breken.

- Vervang de lampmontage of andere elektronische componenten nooit tenzij de projector is losgekoppeld.

- Het product zal zelf de levensduur van de lamp detecteren. Zorg dat u de lamp vervangt wanneer een waarschuwingsbericht wordt weergegeven.

- Laat het apparaat afkoelen voordat u de lamp vervangt en volg alle instructies voor de vervanging.

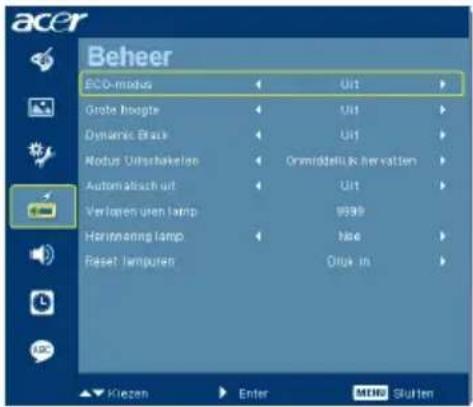

- Voer de functie "Reset lampuren" uit via het OSD-menu "Beheer" nadat u de lampmodule hebt vervangen.

• Probeer deze projector niet te demonteren. Er is gevaarlijke spanning aanwezig in het apparaat waardoor u letsels kunt oplopen. Het enige onderdeel dat door de gebruiker kan worden vervangen, is de lamp die over een afneembare afdekking beschikt. Laat reparaties alleen over aan bevoegd professioneel onderhoudspersoneel.

- Zet de projector niet verticaal op zijn zijkant. Hierdoor kan de projector omvallen en letsels of schade veroorzaken.

- Dit product is in staat omgekeerde beelden weer te geven wanneer de projector aan het plafond is gemonteerd. Gebruik uitsluitend de plafondmontagekit van Acer om de projector te monteren en controleer of het apparaat veilig is geïnstalleerd.

Waarschuwing voor het beluisteren

Volg deze instructies om uw gehoor te beschermen.

• Verhoog het volume geleidelijk aan tot u duidelijk en comfortabel kunt horen.
- Verhoog het volumeniveau niet nadat uw oren zich hebben aangepast.
- Beluister geen muziek met een hoog volume gedurende lange perioden.
• Verhoog het volume niet om lawaaierige omgevingen buiten te sluiten.
• Verlaag het volume als u de mensen in uw nabije omgeving niet kunt horen.

Instructies met betrekking tot afvalverwijdering

Gooi dit elektronische apparaat niet bij het huishoudelijke vuil wanneer u het niet langer gebruikt. Recycleer om de pollutie te minimaliseren en de maximale bescherming van het wereldwijde milieu te garanderen. Meer informatie over afval van elektrische en elektronische apparatuur (WEEE), vindt u op de website http://www.acer-group.com/public/Sustainability/sustainability01.htm

Advies met betrekking tot kwik

Voor projectors of elektronische producten die een LCD/CRT-monitor of -display bevatten:

"Lamp(en) bevat(ten) kwik, op de juiste manier verwijderen."

De lamp(en) in dit product bevat(ten) kwik en moeten worden gerecycled of verwijderd volgens de lokale, regionale of nationale wetten. Neem contact op met de Electronic Industries Alliance op www.eiae.org voor meer informatie. Raadpleeg www.lamprecycle.org voor specifieke informatie over afvalverwijdering van lampen.

viii

Beginnen bij het begin

Gebruiksmededelingen

Dit moet u doen:

- Schakel het product uit voordat u het reinigt.

- Gebruik een zachte doek, bevochtigd met zacht schoonmaakmiddel om de behuizing van het scherm schoon te maken.

- Trek de stekker van de voedingskabel uit het stopcontact als u het product gedurende langere tijd niet gebruikt.

Dat mag u niet doen:

• De sleuven en openingen van het apparaat die voor de ventilatie zijn voorzien, blokkeren.
• Schurende reinigingsmiddelen, was of oplosmiddelen gebruiken om het apparaat te reinigen.

• In de volgende omstandigheden gebruiken:

• In een extreem warme, koude of vochtige omgeving.
  • In gebieden die onderhevig zijn aan overmatig stof en vuil.
  • In de buurt van een apparaat dat een krachtig magnetisch veld genereert.

• In direct zonlicht.

Voorzorgsmaatregelen

Volg alle waarschuwingen, voorzorgsmaatregelen en onderhoudsinstructies zoals ze in deze gebruiksaanwijzing worden aanbevolen om de levensduur van uw apparaat te optimaliseren.

Waarschuwing:

- Kijk niet in de lens van de projector wanneer de lamp is ingeschakeld. Het heldere licht kan uw ogen beschadigen.

- Stel dit product niet bloot aan regen of vocht om het risico op brand of elektrische schokken te vermijden.

- Open of demonteer het product niet, anders loopt u het risico op elektrische schokken.

- Laat het apparaat afkoelen voordat u de lamp vervangt en volg alle instructies voor de aanpassing.

- Dit product zal zelf de levensduur van de lamp detecteren. Zorg dat u de lamp vervangt wanneer de waarschuwingsberichten worden weergegeven.

- Voer de functie "Reset lampuren" uit via het OSD-menu "Beheer" nadat u de lampmodule hebt vervangen.

- Wanneer u de projector uitschakelt, moet u controleren of de volledige koelcyclus van de projector is voltooid voordat u het apparaat loskoppelt van de netstroom.

- Schakel eerst de projector en daarna de signaalbronnen in.

- Gebruik de lenskap niet terwijl de projector wordt gebruikt.

- Als de lamp het einde van zijn levensduur bereikt, zal hij doorbranden of een luid knallend geluid maken. Als dat gebeurt, zal de projector niet opnieuw inschakelen tot de lampmodule is vervangen. Om de lamp te vervangen, volgt u de procedures die zijn beschreven onder "De lamp vervangen".

Informatie voor uw veiligheid en comfort iii

Beginnen bij het begin viii

Gebruiksmededelingen viii

Voorzorgsmaatregelen viii

Inleiding 1

Producteigenschappen 1

Overzicht verpakking 2

Overzicht projector 3

Uiterlijk projector 3

Bedieningspaneel 6

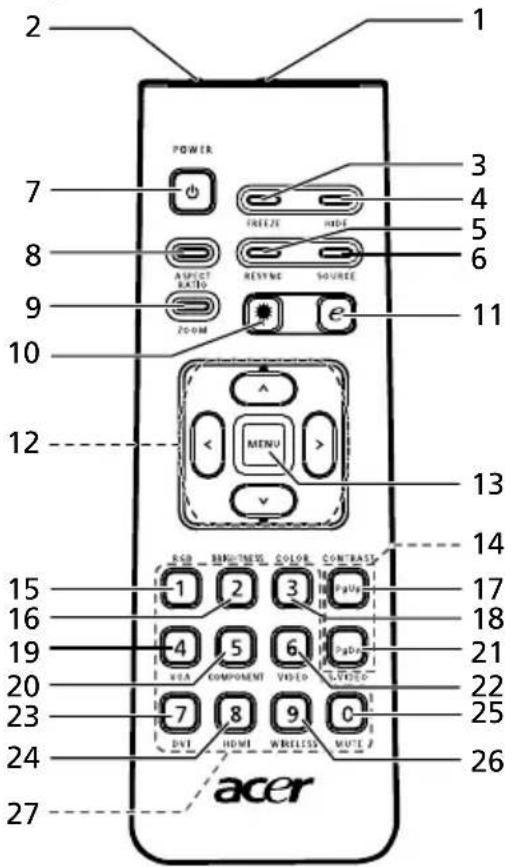

Layout afstandsbediening (P1101/P1201/

P1203P/P1206P/P1303PW) 7

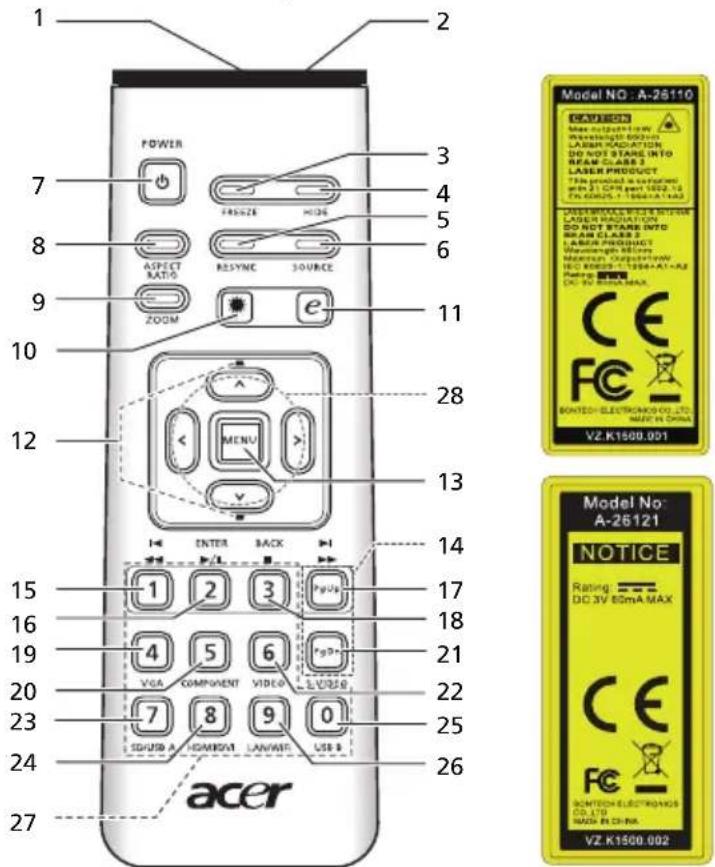

Layout afstandsbediening (P1101C/P1201B/

P1203PB/P1203Pi/P1201i/P1201n) 9

Aan de slag 11

De projector aansluiten (P1101/P1201/P1203P/

P1206P/P1303PW) 11

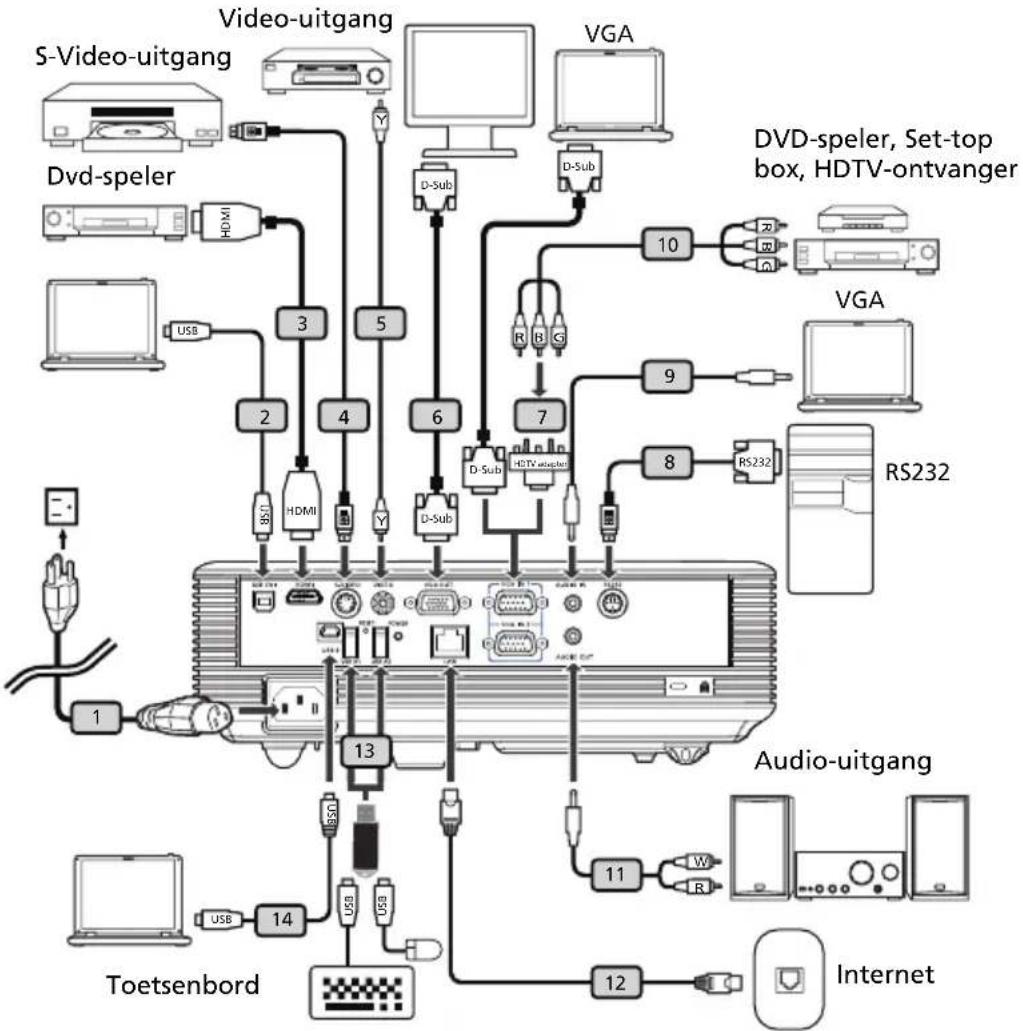

De projector aansluiten (P1101C/P1201B/P1203PB/

P1203Pi/P1201i/P1201n) 12

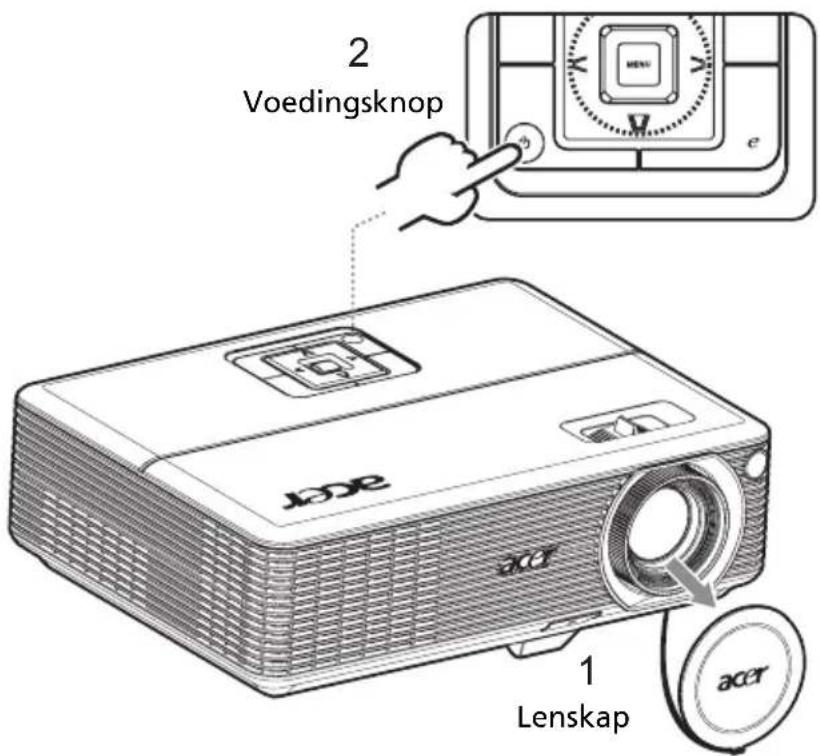

De projector in-/uitschakelen 14

De projector inschakelen 14

De projector uitschakelen 15

Het geprojecteerde beeld aanpassen 16

De hoogte van het geprojecteerde beeld

aanpassen 16

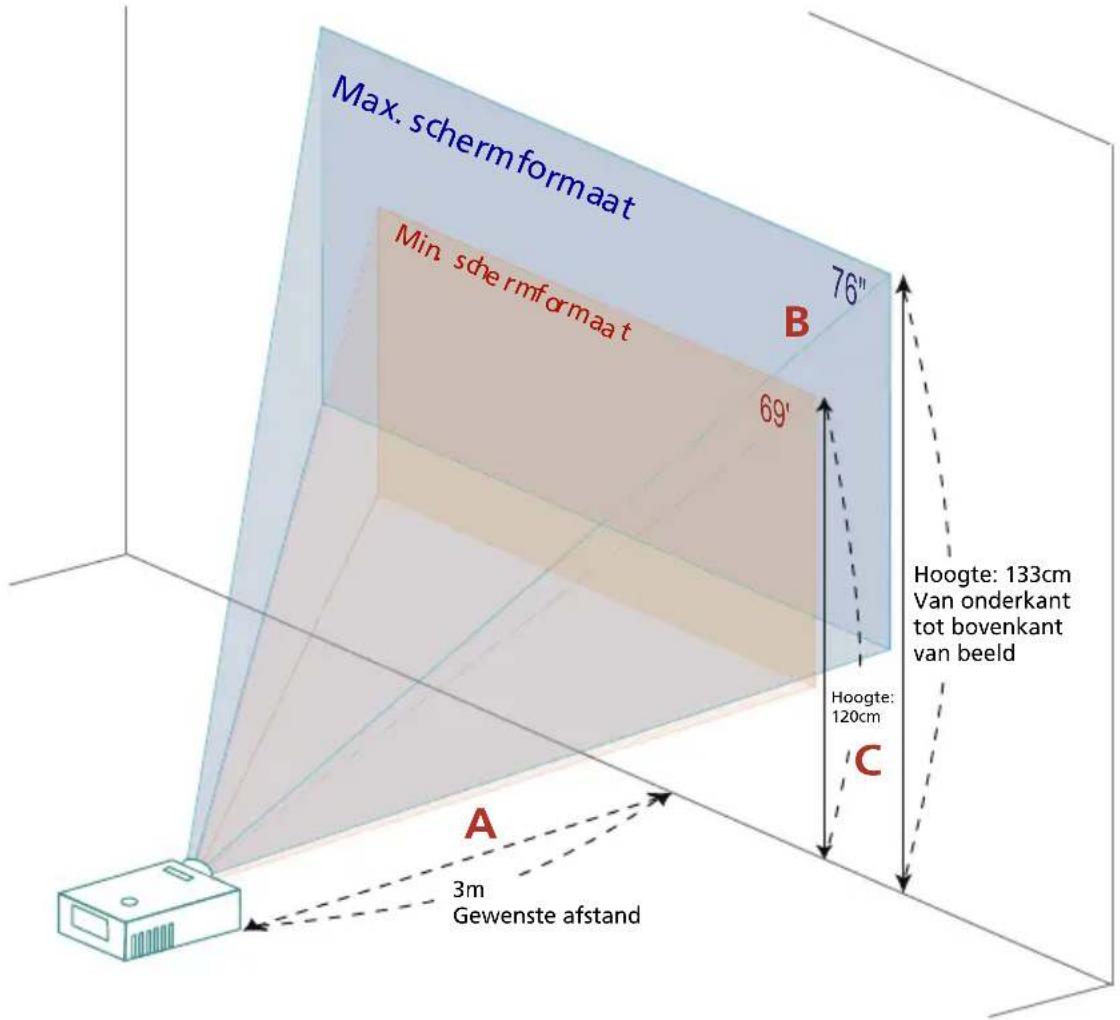

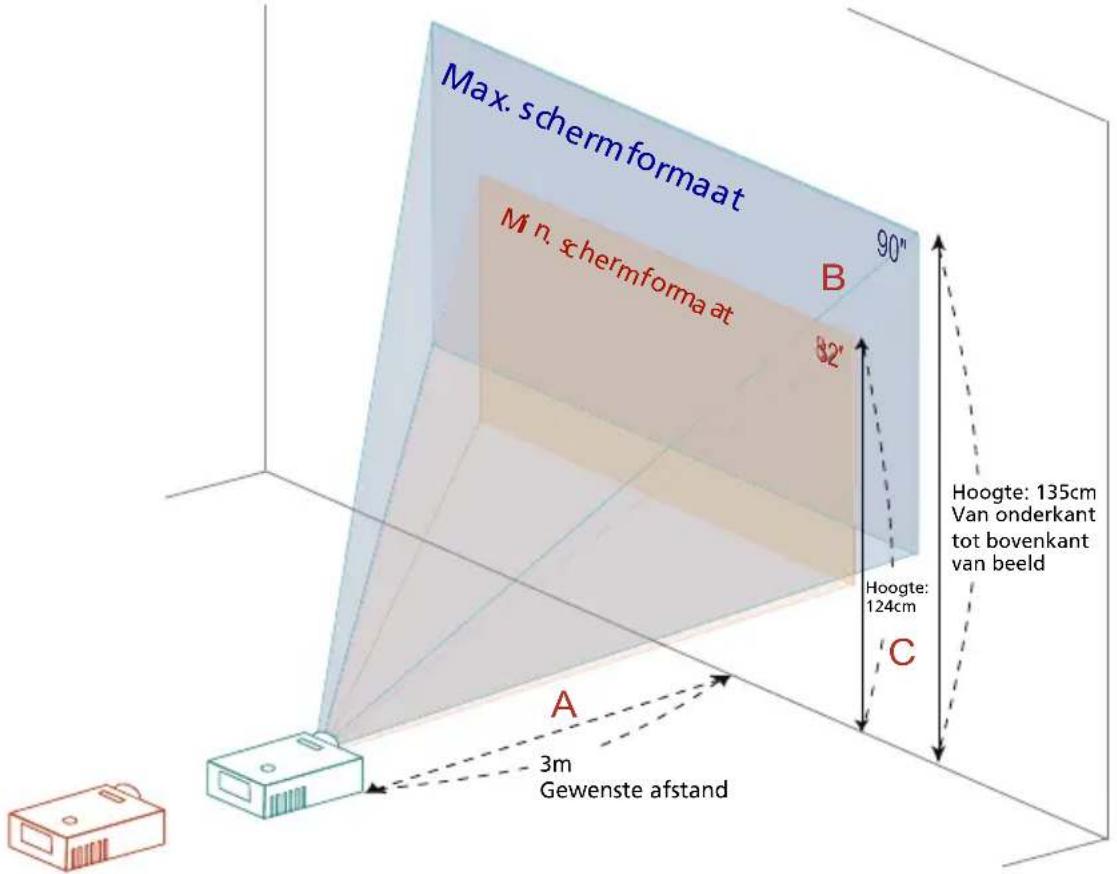

De beeldgrootte en afstand optimaliseren 17

De gewenste beeldgrootte verkrijgen door de

afstand en zoomfactor aan te passen 21

Bedieningselementen 25

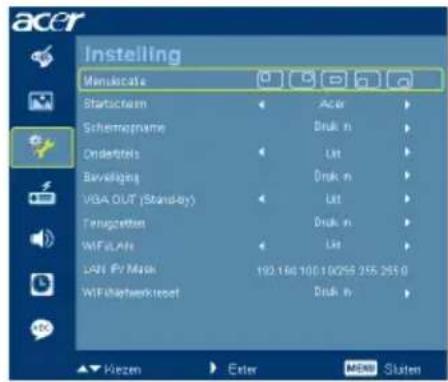

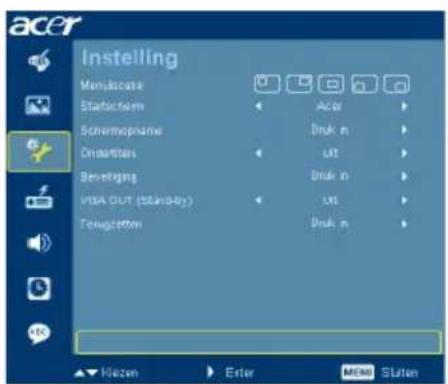

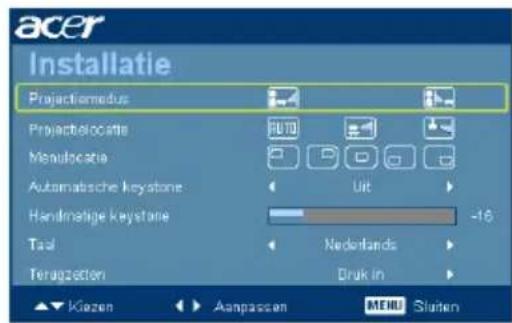

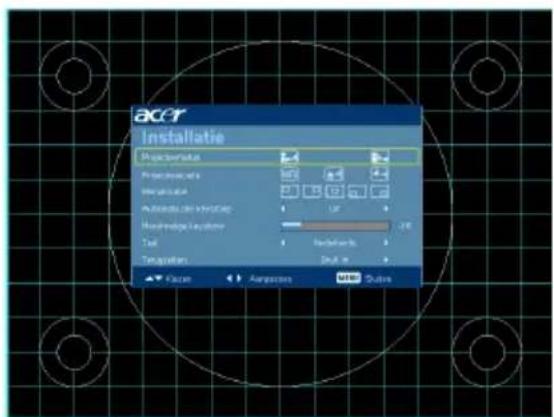

Het installatiemenu 25

Definitielijst LED's & alarmberichten 48

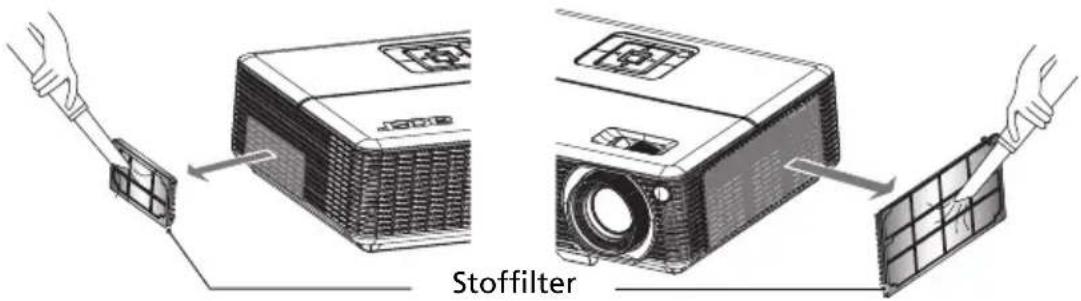

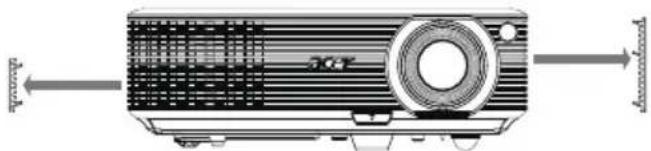

Stoffilters vervangen en schoonmaken 49

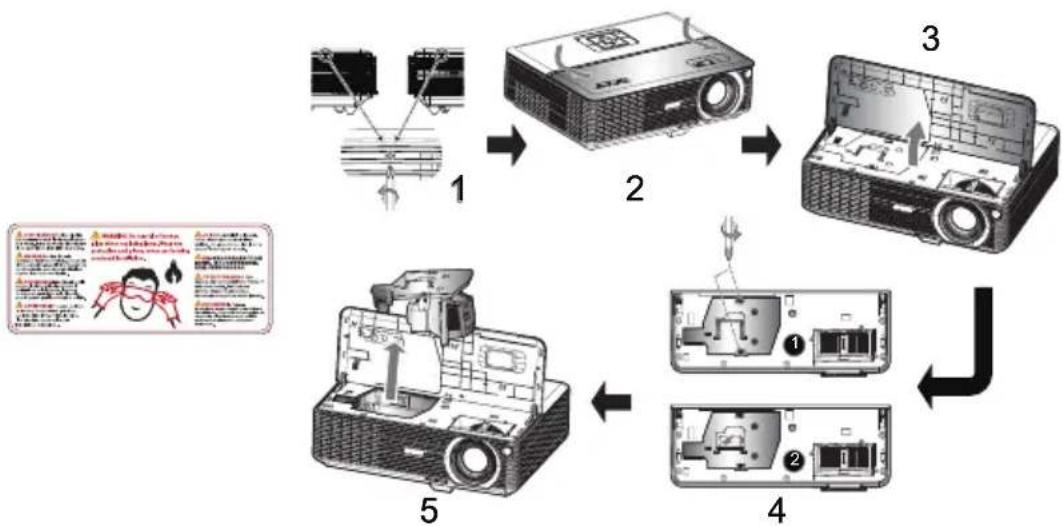

De lamp vervangen 50

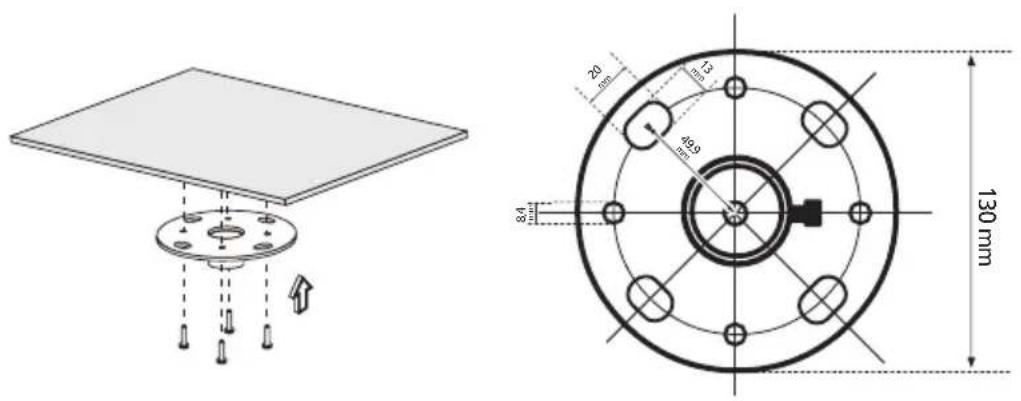

Installatie plafondmontage 51

Specificaties 54

Compatibiliteitsmodi 56

Voorschriften en veiligheidsrichtlijnen 60

Inleiding

Producteigenschappen

Dit product is een DLP®-projector met één chip. De uitstekende functies omvatten:

• DLP ^ -technologie
• P1101/P1101C: Originele 800 x 600 SVGA-resolutie P1201/P1201B/P1203PB/P1203Pi/P1201n/P1201i/P1203P/P1206P serie: Originele 1024 x 768 XGA-resolutie P1303PW: Originele 1280 x 800 WXGA-resolutie Ondersteuning voor beeldverhouding 4:3 / 16:9 (P1101/P1101C/P1201/P1201B/P1203PB/P1203Pi/P1201n/P1201i/P1203P/P1206P) Ondersteuning voor beeldverhoudingen Volledig/ 4:3/ 16:9/L.box (P1303PW)
• De Acer ColorBoost-technologie levert natuurlijke ware kleuren voor levendige, levensechte foto's
• Hoge helderheids- en contrastverhouding

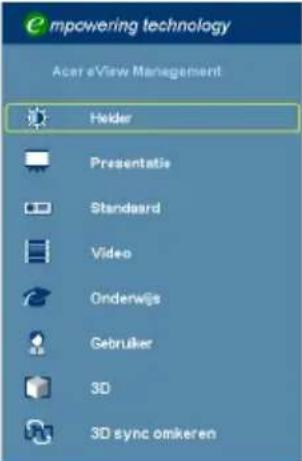

• Veelzijdige weergavemodi (Helder, Presentatie, Standaard, Video, Onderwijs, Gebruiker) voor optimale prestaties in elke situatie
• compatibel met NTSC / PAL / SECAM en ondersteuning van HDTV (720p, 1080i, 1080p)
• Ontwerp met lamp bovenaan voor het gemakkelijk vervangen van de lamp
• Lager energieverbruik en besparingsmodus (ECO) voor een langere levensduur van de lamp
• De Acer EcoProjection-technologie biedt een intelligente benadering van energiebeheer en een fysieke verbetering van de efficiëntie.

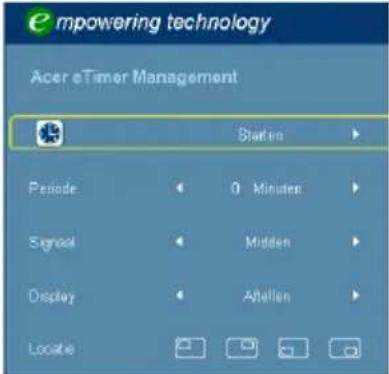

• Met de Empowering-toets worden de hulpprogramma's van de Acer Empowering-technologie (Acer eView, eTimer, ePower, eOpening Management) weergegeven voor het gemakkelijk aanpassen van de instellingen.
• P1101/P1201/P1201B/P1203PB/P1203Pi/P1201i/P1203P/P1206P/P1303PW serie: Uitgerust met HDMI™-aansluitingen met HDCP-ondersteuning
• De geavanceerde digitale trapeziumcorrectie optimaliseert de presentaties

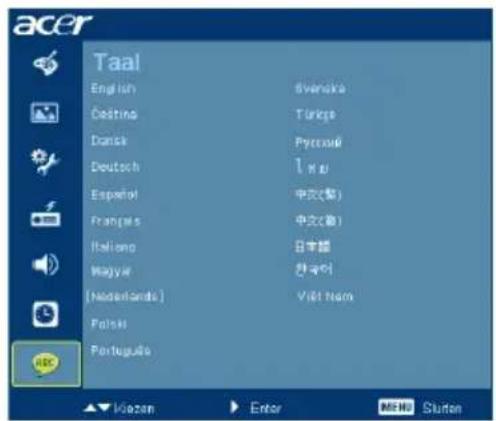

  • Meertalige OSD-menu's
  • Volledig functionele afstandsbediening
• Projectielens met handmatige scherpstelling en zoom tot 1,1x
• 2x digitale zoom- en panfunctie
• Compatibel met de besturingssystemen Microsoft ^ Windows ^ 2000, XP, Vista ^ , Windows 7, Macintosh ^ OS

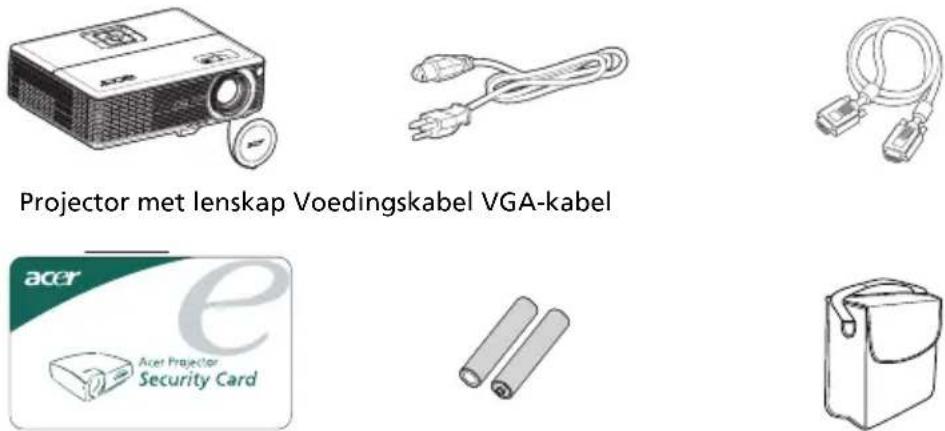

Overzicht verpakking

Deze projector wordt geleverd met alle items die hieronder worden weergegeven. Controleer de inhoud om zeker te zijn dat uw apparaat compleet is geleverd. Neem onmiddellijk contact op met uw leverancier wanneer een item ontbreekt.

Beveiligingskaart 2 batterijen Draagtas

(#A) (#B)

2 x handleiding (CD draadloos voor P1101C/P1201B/P1203PB/P1203Pi/P1201i)
Afstandsbediening (#A voor P1101/P1201/ P1203P/P1206P/P1303PW) (#B voor P1101C/P1201B/ P1203PB/P1203Pi/P1201n/ P1201i)

2 x snelstartgids (Snelstartgids draadloos voor P1101C/P1201B/ P1203PB/P1203Pi/P1201i)

USB WiFi-adapter x1 (voor P1201i, optioneel)
Stoffilters (Optie)

Overzicht projector

Uiterlijk projector

Voorkant / bovenkant

1 2 3 4 5 6 7 8 9 10 A2C

# Beschrijving # Beschrijving
1 Bedieningspaneel 6 Zoomhendel
2 Ventilatie (ingang) 7 Ontvanger voor de afstandsbediening
3 Ventilatie (uitgang) 8 Scherpstelring
4 Regelknop voor de voetjes 9 Zoomlens
5 Afstelbare voet 10 Lenskap

Achterkant (P1101/P1201/P1203P/P1206P/P1303PW reeks)

P1101/P1201/ P1203P/P1206P/ P1303PW 2 3 4 5 6 7 9 811* VGA IN 1 VDA OUT VDA IN 2 VDA IN 3 VDA IN 4 VDA IN 5 VDA IN 6 VDA IN 7 VDA IN 8 VDA IN 9 VDA IN 10 1 12* 13* P1203P/P1206P/ P1303PW VBR HDMI VGA OUT VGA IN 1 VIDEO S/VIDEO AUDIO IN RS312 VGA IN 2 AUDIO OUT DC OUT P1101/P1201 VSS HDMI VGA OUT VGA IN VIDEO S/VIDEO AUDIO IN RS332

# Beschrijving # Beschrijving
1 Voedingsaansluiting 8 Aansluiting voor de audio-ingang
2 USB-aansluiting 9 RS232-aansluiting
3 HDMI-aansluiting 10		KensingtonTM-slotpoort
4 Monitor loopthrough-uitgang (VGA-uitgang)	De onderstaande items zijn alleen voor de P1203P/P1206P/P1303PW:
5 In gang analoog pc-signaal/HDTV/ component video (VGA IN/VGA IN 1)	11*	12V DC uitgang aansluiting
6 Composiet-video-ingang	12*	Ingang analoog pc-signaal/HDTV/ component video (VGA IN 2)
7 S-video-ingang	13*	Aansluiting voor de audio-uitgang

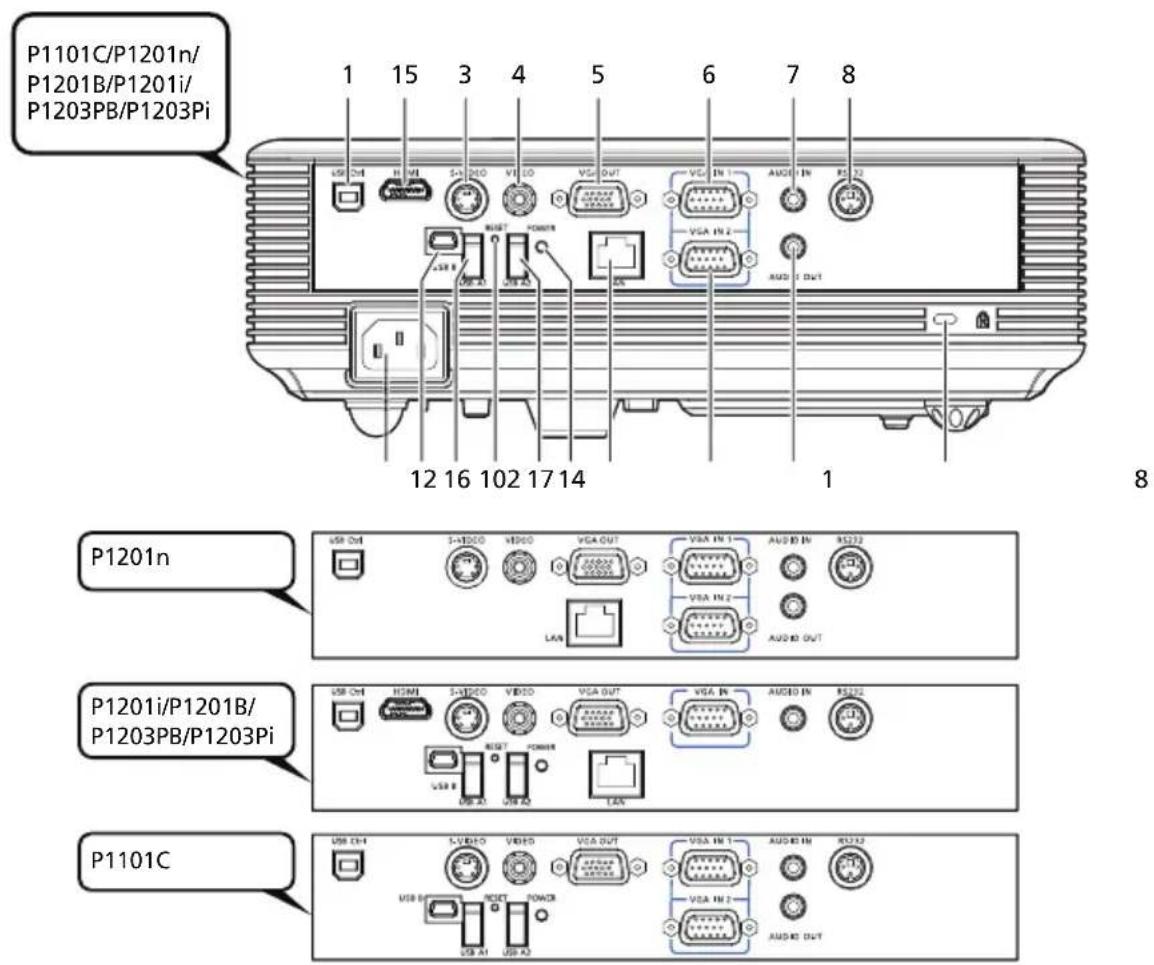

Achterkant (P1101C/P1201B/P1203PB/P1203Pi/P1201n/P1201i reeks)

P1101C/P1201n/ P1201B/P1201i/ P1203PB/P1203Pi 1 15 3 4 5 6 7 8 USB OUT VGA IN 1 AUDIO IN R522 VGA IN 2 AUDIO OUT USB OUT USB IN 1 AUDIO IN R522 USB IN 2 VGA IN 1 AUDIO IN R522 VGA IN 2 VGA IN 1 VGA IN 2 VGA IN 1 VGA IN 2 VGA IN 1 VGA IN 2 USB OUT USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN USB IN

# Beschrijving # Beschrijving
1 USB-aansluiting De onderstaande items zijn alleen voor P1201n:
2 Voedingsaansluiting 10 LAN (RJ45-poort voor 10/100M Ethernet)
3 S-video-ingang 11 Aansluiting voor de audio-uitgang
4 Composiet-video-ingang 18 Ingang analog	pc-signaal/HDTV/component video (VGA IN 2)
5 Monitor loopthrough-uitgang (VGA-uitgang)		De onderstaande items zijn alleen voor P1201B/P1201i/P1203PB/P1203Pi:
6 Ingang analog pc-signaal/HDTV/component video		10 LAN (RJ45-poort voor 10/100M Ethernet)
7 Aansluiting voor de audio-ingang 12 USB-aansluiting (mini B-type)
8 R$232-aansluiting 13 Resetknop
9 KensingtonTM-slotpoort		14 Voedings-LED voor draadloos
De onderstaande items zijn alleen voor P1101C:		15 HDMI-aansluiting
11 Aansluiting voor de audio-uitgang 16 1ste USB-connector (Type A)
12 USB-aansluiting (mini B-type) 17 2de USB-connector (Type A)
13 Resetknop
14 Voedings-LED voor draadloos
16 1ste USB-connector (Type A)
17 2de USB-connector (Type A)
18 Ingang analog pc-signaal/HDTV/component video (VGA IN 2)

Bedieningspaneel

1 LAMP TEMP 2 RESYNC SOURCE 3 MENU 4 5 e 6 7 8 9 2

# Pictogram Functie Beschrijving
1 LAMP LED lampindicator
2 Trapeziumcorrectie Past de beeldvervorming aan die door hetkantelen van de projector wordtveroorzaakt (±40 graden).
3 RESYNC Synchroniseert de projector automatischmet de invoerbron.
4		M E	Druk op "MENU" om het OSD-menu(On screen display) te openen, terugte keren naar de vorige stap van deOSD-menubewerking of hetOSD-menu af te sluiten.Bevestig uw selectie van items.
5 VOEDING Raadpleeg de inhoud inhet hoofdstuk"De projector in-/uitschakelen".
6 TEMP LED temperatuurindicator
7		V irichtingstoetsen	Gebruik o n items rselecteren of aanpassingen aan te brengenaan uw selectie.
8 SOURCE Wijzigt de actieve bron.
9 Empowering-knop			Unieke Acer-functies: eOpening, eView,eTimer, ePower Management.

Layout afstandsbediening (P1101/P1201/P1203P/P1206P/P1303PW)

POWER 7 FREE 3 4 5 6 8 AUXIC T RATIO RESOLVE SOURCE 9 ZOOM 11 12 MENU 13 14 RGB BENCHERS COLOR CONTRASS 1 2 3 PaUp 15 16 19 4 5 6 PaD- VISA COMPONENT VIDEO LVIDEO 20 23 7 8 9 C- DVI HDMI WBELISSI MULTI 24 26 27 acer

# Pictogram Functie Beschrijving
1 Infraroodzender Verzendt signalen naar de projector.
2(#)		Laseraanwijzer	Richt de afstandsbediening naar het weergavescherm.
3 FREEZE Om het beeld op het scherm te pauzeren.
4 HIDE Schakelt de video tijdelijk uit. Druk op de knop "HIDE" om het beeld te verbergen. Druk opnieuw om het beeld opnieuw weer te geven.
5 RESYNC Synchroniseert de projector automatisch met de invoerbron.
6 SOURCE Wijzigt de actieve bron.
7 POWER Raadpleeg het hoofdstuk "De projector in-/uitschakelen".
8 ASPECT RATIO Hiermee kunt u de gewenste beeldverhoudings selecteren (Auto/4:3/16:9).Ondersteuning voor beeldverhoudingen Auto/Volledig scherm/4:3 / 16:9/L.box (P1303W)
9 ZOOM Zoomt het projectorbeeld in of uit.
10(#)	Laserknop Richt de afstandsbediening naar het weergavescherm en houd deze knop ingedrukt om de laseraanwijzer te activeren.Deze functie wordt niet ondersteund op de Japanse markt.
11 Empowering - knop Unieke Acer-functies: eOpening, eView, eTimer, ePower Management.
12 TRAPZIUM Past de beeldve vorming aan die door het kantelen van de projector wordt veroorzaakt ( ± 40 graden).
#	Pictogram	Functie	Beschrijving
12 Vier ^< >	richtingstoetsen		Gebruik de knoppen omhoog, omlaag, links enrechts om items te selecteren of uw selectie aan tepassen.
13 MENU			Druk op "MENU" om het OSD-menu (Onscreen display) te openen, terug te keren naarde vorige stap van de OSD-menubewerking ofhet OSD-menu af te sluiten.Bevestig uw selectie van items.
14 PgUp/PgDn Alleen voor de computemmodus. Gebruik deze knopom de volgende of vorige pagina te selecteren.Deze functie is alleen beschikbaar als de USB Tril-aansluiting (USB type B) via een USB-kabel isaangesloten op een computer.
15		RGB	Druk op "RGB" voor de optimalisatie in warekleuren.
16		BRIGHTNESS	Druk op "BRIGHTNESS" om de helderheid van hetbeeld aan te passen.
17		CONTRAST	Gebruik de optie "CONTRAST" om het verschiltussen de helderste en donkerste gedeelten van hetbeeld te beheren.
18		COLOR	Druk op "COLOR" om de kleurtemperatuur van hetbeeld aan te passen.
19		VGA	Druk op "VGA" om de bron te wijzigen naar deVGA-aansluiting. Deze aansluiting ondersteuntanaloge RGB, YPbPr (480p/576p/720p/1080i), YCbCr(480i/576i) en RGBsync.
20 COMPONENT Geen functie.
21 S-VIDEO Hiermee wijzigt u de bron			naar S-Video.
22 VIDEO Hiermee wijzigt u de bron naar COMPOSIET VIDEO.
23 DVI Geen functie.
24		HDMI ^TM	Hiermee wijzigt u de bron naar HDMI ^TM . (als hetmodel een HDMI ^TM -aansluiting heeft)
25 MUTE Hiermee schakelt u het volumem in/uit.
26 WIRELESS	Geen functie.
27		Toetsenblok 0~9	Druk op "0~9" om een wachtwoord in te voeren inde "Security settings (Beveiligingsinstellingen)".

Opmerking:

Model NO : A-2603 CAUTION Max output=1mV Wavelength 680cm LASER RADIATION DO NOT STARE INTO BEAM CLASS 2 LASER PRODUCT This product is compiled with 21 CFR part 1002.10 EN-60825-1:1994+A1+A2 LASER MODULE-XA-3-6-12-16F LASER RADIATION DO NOT STARE INTO BEAM CLASS 2 LASER PRODUCT Wavelength 65cm Maximum Output=1mV ICC 60825-1:1994+A1+A2 Rating: DC 3V MAX BONTECH ELECTRONICS CO.,LTD. MADE IN CHINA VZ-J5300.005 Model No: A-2605 NOTICE Rating: —— DC 3V 60mA MAX CE FC BONTECH ELECTRONICS CO.,LTD. MADE IN CHINA VZ-J5300.006

Layout afstandsbediening (P1101C/P1201B/P1203PB/P1203Pi/P1201i/P1201n)

# Pictogram Functie Beschrijving
1 Infraroodzender		Verzendt signalen	naar de projector.
2(#)		Laseraanwijzer Richt	ht de afstandsbediening naar het weergavescherm.
3 BLOKKEREN Om		het beeld op het scherm te pauzeren.
4 HIDE Schakelt de		video tijdelijk uit.	Druk op de knop "HIDE" om het beeld te verbergen. Druk opnieuw om het beeld opnieuw weer te geven.
5 RESYNC Synchroniseert de projector automatisch met de invoerbron.
6		SOURCE	Druk op "SOURCE"om de bron RGB, Component, S-Video, Composite, SCART, HDTV of HDMI te selecteren.
7 VOEDING Raadpleeg het hoofdstuk "De projector in-/uitschakelen".
8 ASPECT RATIO Hiermee kunt u de gewenste beeldverhoudingselecteren (Auto/4:3/16:9)
9 ZOOM Zoomt het projectorbeeld in of uit.
10(#)	[22HT]	Laserknop Richt de afstandsbediening naar het weergavescherm en houd deze knop ingedrukt om de laseraanwijzer te activeren.Deze functie wordt niet ondersteund op de Japanse markt.
11 Empowering -		knop	Unieke Acer-functies: eOpening, eView, eTimer, ePower Management.
#	Pictogram	Functie	Beschrijving
12 TRAPEZIUM Past de beeldvervorming aan die door het kantelen van de projector wordt veroorzaakt (± 40 graden).
13 MENU			Druk op "MENU" om het OSD-menu (On screen display) te openen, terug te keren naar de vorige stap van de OSD-menubewerking of het OSD-menu af te sluiten.Bevestig uw selectie van items.
14 PAGINA Alleen voor de computer modus. Gebruik deze knop om de volgende of vorige pagina te selecteren. Deze functie is alleen beschikbaar wanneer het apparaat op een computer is aangesloten via een USB-kabel.
15 Vorige/◀◀	terugspoelen	Druk eenmaal op "Vorige/terugspoelend" om naar de vorige index te gaan of houd dit ingedrukt om het mediabestand dat speelt, terug te spoelen.
16 Enter/afspelen/▶/II	pauze	Druk op "Enter/afspelen/pauze" om het mediabestand af te spelen of te pauzeren.
17 Volgende/snel▶▶	vooruit	Druk eenmaal op "Volgende/Snel vooruit" om naar de volgende index te gaan of druk herhaalde malen om het bestand dat afspeelt, snel door te spoelen.
18 BACK■	Back/stop	Druk op "Back/stop" om het afspelen van het mediabestand te stoppen of om terug te gaan naar een hogere map.
19		VGA	Druk op "VGA" om de bron te wijzigen naar de VGA-aansluiting. Deze aansluiting ondersteunt analoge RGB, YPbPr (480p/576p/720p/1080i), YCbCr (480i/576i) en RGBsync.
20 COMPONENT Geen functie COMPONENT.
21		S-VIDEO	Druk op "S-VIDEO" om de bron te wijzigen naar S-Video.
22		VIDEO	Druk op "VIDEO" om de bron te wijzigen naar composiet video.
23		SD/USB A	Druk op "SD/USB A" om te schakelen tussen de bronnen SD en USB A. Deze projector ondersteunt verschillende bestandsindelingen voor foto's, audio en video.
24(*)		HDMI ^TM /DVI	Druk op "HDMI ^TM /DVI" om de bron te wijzigen naar HDMI ^TM .
25		USB B	Druk op "USB B" om de bron te wijzigen naar USB mini B.
26		LAN/WiFi	Druk op "LAN/WiFi" om de bron te wijzigen naar LAN/WiFi.
27		Toetsenblok 0~9	Druk op "0~9" om een wachtwoord in te voeren in de "Security (Beveiliging)".
28 Vier^< >	richtingstoetsen	Gebruik de knoppen omhoog, omlaag, links en rechts om items te selecteren of uw selectie aan te passen.

Opmerking: "#"Japan wordt niet ondersteund.

"*" Geen DVI-functie.

Aan de slag

De projector aansluiten (P1101/P1201/P1203P/P1206P/P1303PW)

# Beschrijving # Beschrijving
1 Voedingskabel 7 Composiet videokabel
2 USB-kabel 8 S-video-kabel
3 HDMI-kabel 9 Aansluiting audiokabel/aansluiting
4 VGA-kabel 10 RS232-kabel
5 VGA naar component/HDTV-adapter 11 Aansluiting audiokabel/RCA
6 3 RCA-componentkabel 12 12V gelijkstroomkabel

De projector aansluiten (P1101C/P1201B/P1203PB/P1203Pi/P1201i/P1201n)

# Beschrijving # Beschrijving
1 Voedingskabel 8 RS232-kabel
2 USB-kabel 9 Aansluiting audiokabel/aansluiting
3 HDMI-kabel 10 3 RCA-componentkabel
4 S-video-kabel 11 Aansluiting audiokabel/RCA
5 Composiet videokabel 12 LAN-kabel
6 VGA-kabel	13^(*)	USB-schijf/stickUSB WiFi-adapter (P1201i)
7 VGA naar component/HDTV-adapter 14 USB-kabel (Type A naar mini USB)

Opmerking: om zeker te zijn dat de projector goed werkt met uw computer, moet u ervoor zorgen dat de timing van de weergavemodus compatibel is met de projector.

Opmerking: "*" beperking voor USB-schijf: geen ondersteuning voor voeding boven 500mA. Gebruik een externe voeding voor het USB-apparaat.

De projector in-/uitschakelen

De projector inschakelen

1 Verwijder de lenskap. (Afbeelding #1)

2 Controleer of de voedingskabel en de signaalkabel stevig zijn bevestigd. Het lampje van de voedingsindicator zal rood knipperen.

3 Druk op het bedieningspaneel op de knop "Power" om de projector in te schakelen. Het lampje van de voedingsindicator wordt blauw. (Afbeelding #2)

4 Schakel uw bron in (computer, notebook, videospeler, enz.). De projector zal de bron automatisch detecteren.

- Als de pictogrammen "Vergrendelen" en "Bron" op het scherm verschijnen, betekent dit dat de projector op een specifiek brontype is vergrendeld en dat er geen dergelijk invoersignaal is gevonden.

- Als "Geen signaal" op het scherm verschijnt, moet u controleren of de signaalkabels stevig zijn aangesloten.

- Als u meerdere bronnen tegelijk aansluit, gebruik dan de knop "Source" op het bedieningspaneel of op de afstandsbediening of de directe brontoets op de afstandsbediening om tussen de ingangen te schakelen.

2 Voedingsknop 1 Lenskap

De projector uitschakelen

1 Druk op de voedingsknop om de projector uit te schakelen. Dit bericht verschijnt: "Druk opnieuw op de voedingsknop om het uitschakelen te voltooien." Druk opnieuw op de voedingsknop.
2 De LED van de voedingsindicator licht ROOD op en knippert snel nadat de projector is uitgeschakeld en de ventilators blijven ongeveer 2 minuten werken om ervoor te zorgen dat het systeem goed afkoelt.
3 Zolang de voedingskabel aangesloten blijft, kunt u op elk ogenblik tijdens het 2 minuten durende uitschakelproces op de voedingsknop drukken om de projector onmiddellijk opnieuw in te schakelen.
4 Nadat het systeem is afgekoeld, stopt de LED van de voedingsindicator met knipperen en licht deze stabiel rood op om de stand-bymodus aan te geven.
5 Het is nu veilig om de voedingskabel los te koppelen.

Waarschuwingsindicators:

• " Projector oververhit. De lamp zal binnenkort automatisch worden uitgeschakeld."
  Dit bericht op het scherm geeft aan dat de projector is oververhit.
  De lamp wordt automatisch gedoofd, de projector wordt automatisch uitgeschakeld en de LED van de temperatuurindicator zal stabiel rood oplichten. Neem contact op met uw lokale leverancier of uw servicecentrum.
• " Ventilator defect. Lamp schakelt zichzelf binnenkort automatisch uit."
  Dit bericht op het scherm geeft aan dat de ventilator defect is.
  De lamp wordt automatisch gedoofd, de projector wordt automatisch uitgeschakeld en de LED van de temperatuurindicator zal knipperen.
  Neem contact op met uw lokale leverancier of uw servicecentrum.

Opmerking: Als de projector automatisch uitschakelt en de LED van de lampindicator stabiel ROOD oplicht, moet u contact opnemen met uw lokale wederverkoper of onderhoudscentrum.

Het geprojecteerde beeld aanpassen

De hoogte van het geprojecteerde beeld aanpassen

De projector is voorzien van afstelbare voetjes waarmee u de hoogte van het beeld kunt aanpassen.

Het beeld verhogen:

1 Druk op de ontgrendeling van het afstelvoetje. (Afbeelding #1)
2 Verhoog het beeld naar de gewenste hoogtehoek (Afbeelding #2) en laat vervolgens de knop los om de voet in deze positie te vergrendelen.
3 Gebruik het wiel voor het regelen van de kantelhoek (Afbeelding #3) om de weergavehoek fijn af te stellen.

Het beeld verlagen:

1 Druk op de ontgrendeling van het afstelvoetje. (Afbeelding #1)
2 Verlaag het beeld naar de gewenste hoogtehoek (Afbeelding #2) en laat vervolgens de knop los om de voet in deze positie te vergrendelen.
3 Gebruik het wiel voor het regelen van de kantelhoek (Afbeelding #3) om de weergavehoek fijn af te stellen.

acer 1 Ontgrendelingsknop afstelvoetje 3 Vieltje voor afstelling antelhoek 2 Afstelbare voet

De beeldgrootte en afstand optimaliseren

Raadpleeg de onderstaande tabel om het optimale beeldformaat te zoeken wanneer de projector op de gewenste afstand van het scherm is geplaatst.

- P1101/P1101C/P1201/P1201B/P1203PB/P1203Pi/P1201n/P1201i/P1203P/P1206P serie Voobeeld: als de projector zich 3 m van het scherm bevindt, is een goede beeldkwaliteit voor beeldformaten tussen 69" en 76".

P1101/P1101C/P1201/P1201B/P1203PB/P1203Pi/P1201n/P1201i/P1203P/P1206P serie

Opmerking: Zoals weergegeven in de onderstaande afbeelding is een hoogte van 133 cm vereist wanneer de projector op 3 m afstand is geplaatst.

Max. scherm formaat Min. scherm formaat 76" B 69' Hoogte: 133cm Van onderkant tot bovenkant van beeld Hoogte: 120cm C A 3m Gewenste afstand

Figuur: vaste afstand met verschillende zoomfactor en schermformaat.

P1101/P1101C/P1201/P1201B/P1203PB/P1203Pi/P1201n/P1201i/P1203P/P1206P serie

Gewenste afstand (m)	Schermformaat		Boven	Schermformaat		Boven
	(Min. zoom) (Max. zoom)
	Diagonaal (inch)	B (cm) x H (cm)	Van onderkant tot bovenkant van beeld (cm)	Diagonaal (inch)	B (cm) x H (cm)	Van onderkant tot bovenkant van beeld (cm)
1,5 34 70 x 52 60 38	77 x 58 66
2 46 93 x 70 80 50	103 x 77 88
2,5 57 16 x 87 100	63 128 x 96	111
3	69	140 x 105	120	76	154 x 115	133
3,5 80 163 x 122	140 88	179 x 135	155
4 92 186 x 140	160	101	205 x 154 177
4,5	103	209 x 157	181	114	231 x 173	199
5	114	233 x 174	201	126	256 x 192	221
6	137	279 x 209	241	151	308 x 231	265
7	160	326 x 244	281	177	359 x 269	310
8	183	372 x 279	321	202	410 x 308	354
9	206	419 x 314	361	227	462 x 346	398
10	229	465 x 349	401	252	513 x 385	442
11	252	512 x 384	441	278	564 x 423	487
12	275	558 x 419	481	303	615 x 462	531

Zoomfactor: 1,1x

- P1303PW serie Voorbeeld: als de projector zich 3 m van het scherm bevindt, is een goede beeldkwaliteit voor beeldformaten tussen 82" en 90".

P1303PW Serie

Opmerking: Zoals weergegeven in de onderstaande afbeelding is een hoogte van 135 cm vereist wanneer de projector op 3 m afstand is geplaatst.

Max. schermformaat M n. schermformaat 90" B 82' Hoogte: 135cm Van onderkant tot bovenkant van beeld Hoogte: 124cm C A 3m Gewenste afstand

Figuur: vaste afstand met verschillende zoomfactor en schermformaat.

P1303PW Serie

Gewenste afstand (m)	Schermformaat		Boven	Schermformaat		Boven
	(Min. zoom) (Max. zoom)
	Diagonaal (inch)	B (cm) x H (cm)	Van onderkant tot bovenkant van beeld (cm)	Diagonaal (inch)	B (cm) x H (cm)	Van onderkant tot bovenkant van beeld (cm)
1,5 41	88 x 55 62 45	97 x 60 68
2 55 1	18 x 74 82 60	129 x 81 90
2,5 68	147 x 92 103	75 161 x 101	113
3	82	176 x 110	124	90	194 x 121	135
3,5 96	206 x 129	144	105	26 x 141 158
4	109	235 x 147	165	120	258 x 161	181
4,5	123	265 x 165	185	135	290 x 181	203
5	137	294 x 184	206	150	323 x 202	226
6	164	353 x 221	247	180	387 x 242	271
7	191	412 x 257	288	210	452 x 282	316
8	218	471 x 294	329	240	516 x 323	361
9	246	529 x 331	371	270	581 x 363	406
10	273	588 x 368	412	300	645 x 403	452

Zoomfactor: 1,1x

De gewenste beeldgrootte verkrijgen door de afstand en zoomfactor aan te passen

P1101/P1101C/P1201/P1201B/P1203PB/P1203Pi/P1201n/P1201i/P1203P/P1206P serie

A 50" Gewen st. be e dfo m a t D Hoogte Van onderkant tot bovenkant van beeld B Gewenste afstand C 2,2 m 2 m

De onderstaande tabel toont u hoe u het gewenste beeldformaat kunt verkrijgen door de positie of de zoomring aan te passen. Bijvoorbeeld: om een beeldgrootte van 50" te verkrijgen, plaatst u de projector op een afstand van 2 tot 2,2 m van het scherm en past u het zoomniveau overeenkomend aan.

P1101/P1101C/P1201/P1201B/P1203PB/P1203Pi/P1201n/P1201i/P1203P/P1206P serie

A 50" Gewenst be elf ofaat D Hoogte Van onderkant tot bovenkant van beeld 1,7 m B 1,8 m C Gewenste afstand

De onderstaande tabel toont u hoe u het gewenste beeldformaat kunt verkrijgen door de positie of de zoomring aan te passen. Bijvoorbeeld: om een beeldgrootte van 50" te verkrijgen, plaatst u de projector op een afstand van 1,7 tot 1,8 m van het scherm en past u het zoomniveau overeenkomend aan.

P1303PW Serie

Gewenste beeldgrootte Afstand (m) Boven (cm)
Diagonaal (inch)	B (cm) x H (cm)	Max. zoom	Min. zoom	Van onderkant tot bovenkant van beeld
30 65 x 40		1,0	1	,1 45
40 86 x 54		1,3	1	,5 60
50 108 x 67		1,7 1,8		76
60 129 x 81		2,0	2	,2 91
70 151 x 94		2,3	2	,6 106
80 172 x 108		2,7	2	,9 121
90 194 x 121		3,0	3	,3 136
100 215 x 135		3,3	3	,7 151
120 258 x 162		4,0	4	,4 181
150 323 x 202		5,0	5	,5 226
180 388 x 242		6,0	6	,6 271
200 431 x 269		6,7	7	,3 302
250 538 x 337		8,3	9	,2 377
300 646 x 404		10,0		452

Zoomfactor: 1,1x

Bedieningselementen

Het installatiemenu

Het installatiemenu biedt een OSD (onscreen display) voor de installatie en het onderhoud van de projector. Gebruik het OSD alleen wanneer het bericht "Geen signaalinvoer" wordt weergegeven op het scherm.

De menuopties omvatten instellingen en aanpassingen voor de schermgrootte en afstand, scherpstelling, trapeziumcorrectie en meer.

1 Schakel de projector in door op het bedieningspaneel op de knop "Power" te drukken.
2 Druk op de knop Menu op het bedieningspaneel om het OSD te openen voor de installatie en het onderhoud van de projector.

ACER Installatie ProjectStatus Project Name Interstate Access (R: Installatie) Access (R: Installatie) Test Parameters Break in Close Agingness Auto Options

acer Installatie Projectomedus Projectbelocatie Manulocatie Automatische keystone Handmatige keystone Taal Terugstation Uit -16 Nederlands Druk in Kiezen Aanpassen MENU Studen

3 Het achtergrondpatroon doet dienst als een gids voor het aanpassen van de kalibratie- en uitlijningsinstellingen, zoals de schermgrootte, de afstand, het scherpstellen en meer.
4 Het installatiemenu bevat de volgende opties:

• Projectiemethode
• Menulocatie
  • Instellingen trapeziumcorrectie
  • Taalinstellingen
• Functie Fabrieksinstellingen herstellen

Gebruik de pijlen omhoog en omlaag om een optie te selecteren. Gebruik de pijltoetsen naar links en rechts om de geselecteerde optie-instellingen aan te passen en gebruik de pijltoets naar rechts om een submenu te openen voor de functie-instelling. De nieuwe instellingen worden automatisch opgeslagen wanneer het menu wordt afgesloten.

5 Druk op een willekeurig moment op de menuknop om het menu af te sluiten en terug te keren naar het welkomstscherm van Acer.

Empowering e-knop	Acer Empowering Key biedt vier unieke Acer-functies: "Acer eView Management", "Acer eTimer Management", "Acer eOpening Management" en "Acer ePower Management". Houd de knop " E-langer dan 1 seconde ingedrukt om het hoofdmenu op het scherm weer te geven en zijn functie te wijzigen.
Acer eView Management	Druk op " "om het submenu "Acer eView Management" te openen. "Acer eView Management" wordt gebruikt voor de selectie van de weergavemodus. Raadpleeg het hoofdstuk OSD-menu's voor meer informatie. De functies 3D en 3D Sync Invert bieden hier snelle toegang tot de 3D-functies.
Acer eTimer Management	Druk op " "om het submenu "Acer eTimer Management" te openen. "Acer eTimer Management" biedt een herinneringsfunctie voor de tijdregeling van de presentatie. Raadpleeg het hoofdstuk OSD-menu's voor meer informatie.
Acer eOpening Management	Druk op " "om "Acer eOpening Management" te starten. Met "Acer eOpening Management" kunt u het opstartscherm aanpassen met uw persoonlijke afbeelding. Raadpleeg het hoofdstuk OSD-menu's voor meer informatie.

Acer ePower Management

empowering technology Acer ePower Management ECO modes Grote hoogte Automatisch üt Aan Uit Uit

Druk op "Com Acer ePower Management" te starten.

"Acer ePower Management" biedt de gebruiker een sneltoets om de levensduur van de lamp en de projector te verlengen. Raadpleeg het hoofdstuk OSD-menu's voor meer informatie.

OSD-menu's

De projector beschikt over een meertalig OSD waarmee u aanpassingen kunt aanbrengen aan het beeld en verschillende instellingen kunt wijzigen.

De OSD-menu's gebruiken

• Om het OSD-menu te openen, drukt u op "MENU" op de afstandsbediening of op het bedieningspaneel.
• Wanneer het OSD wordt weergegeven, kunt u de knoppen gebruiken om een item in het hoofdmenu te selecteren. Nadat u het gewenste hoofdmenu-item hebt geselecteerd, drukt u op om het submenu voor de functie-instelling te openen.
• Gebruik de V knoppen om het gewenste item te selecteren en pas de instellingen aan met de k knoppen.
• Selecteer het volgende item dat u wilt aanpassen in het submenu en pas het aan zoals hierboven beschreven.
• Druk op "MENU" op de afstandsbediening of op het bedieningspaneel. Het scherm keert terug naar het hoofdmenu.
• Om het OSD-menu af te sluiten, drukt u opnieuw op "MENU" op de afstandsbediening of het bedieningspaneel. Het OSD-menu wordt gesloten en de projector zal de nieuwe instellingen automatisch opslaan.

acer Hoofdmenu Kleur Waergavemodus Standaard Wandkleur Helderheid 0 Contrast 0 Kleur tamperatuur 0 Degamma 0 Kleur R 0 Kleur Ø 0 Kleur B 0 Verzadiging 0 Tint 0 Hi-klaurbereik Auto Submenu Klezen Enter MENU Stuiten Instelling

Kleur

acer Kleur Wrengavermodus Standard Wendkel Haldenheid Contrast Kleur temperature Degamma Kleur R Kleur G Kleur B Verzadiging Tint HCMI-IIeptobearix Auto ▲ Kleezen Enter MEMM Sluten

Weergavemodus	Er zijn talrijke instellingen die vooraf in de fabriek zijn gedefinieerd en voor verschillende typen beelden zijn geoptimaliseerd. Helder: voor de optimalisatie van de helderheid. Presentatie: Voor presentaties bij vergaderingen met een hogere helderheid. Standaard: voor een algemene omgeving. Video: voor het afspelen van video in een heldere omgeving. Onderwijs: Voor een onderwijsomgeving. Gebruiker: herinnert de gebruikersinstellingen.
Wandkleur	Gebruik deze functie om een geschikte kleur te kiezen volgens de muur. Er zijn meerdere keuzemogelijkheden, inclusief wit, lichtgeel, lichtblauw, roze, donkergroen. Dit zal de kleurafwijking die de muurkleur veroorzaakt compenseren om de juist beeldtoon te corrigeren.
Helderheid	Past de helderheid van het beeld aan. Druk op om het beeld donkerder te maken. Druk op om het beeld helderder te maken.
Contrast	Het "Contrast" beheert het verschil tussen de helderste en donkerste gedeelten van het beeld. Als u het contrast aanpast wordt de hoeveelheid zwart en wit in het beeld gewijzigd. Druk op voor minder contrast. Druk op voor meer contrast.
Kleurtemperatuur	Hiermee kunt u de kleurtemperatuur aanpassen. Bij een hogere kleurtemperatuur ziet het scherm er koeler uit, bij een lagere temperatuur ziet het er warmer uit.
Degamma	Heeft effect op de voorstelling van een donkere scène. Met een hogere gammawaarde ziet een donkere scène er helderder uit.
Kleur R	Past de rode kleur aan.
Kleur G	Past de groene kleur aan.
Kleur B	Past de blauwe kleur aan.
Verzadiging	Past een videobbeeld aan van zwart-wit naar volledig verzadigde kleuren. Druk op om de hoeveelheid kleur in het beeld te verlagen. Druk op om de hoeveelheid kleur in het beeld te verhogen.
Tint	Past de kleurbalans van rood en groen aan.Druk op om de hoeveelheid groen in het beeld te verhogen.Druk op om de hoeveelheid rood in het beeld te verhogen.
HDMI-kleurenbereik Stel het kleurenbereik van het HDMI-beeld in om fouten in de kleurweergave te verbeteren.Auto: automatisch aanpassen aan informatie van de speler.Beperkt bereik: verwerk het ingevoerde beeld als gegevens met een beperkt kleurenbereik.Volledig bereik: verwerk het ingevoerde beeld als gegevens met een volledig kleurenbereik.

Opmerking: de functies "Verzadiging" en "Tint" worden niet ondersteund in de computermodus of de HDMI (RGB)-modus.

Opmerking: "HDMI-kleurenbereik"-functie wordt alleen ondersteund in HDMI(RGB)-modus.

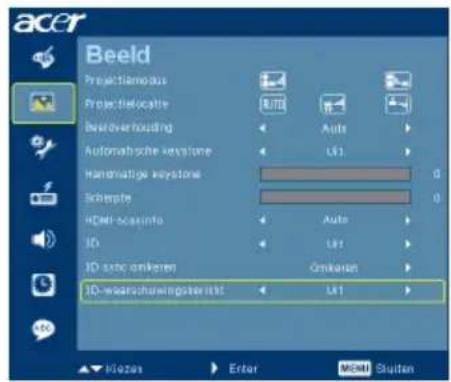

Beeld

acer Beeld Project mode Project location Auto/mounting Automatic keystone Hand/malt keystone H. positive V. positive Frements Tracking ID ID sync onksten ID-waatschugwingsbericht Lift Klezos Enter Mend Sluiten

acert Beeld Project name:us Project location Bestoverhousing Auto Automatische keystone Li1 Handatige keystone 0 Schrpte 0 ID-Scaninfo Auto ID Li1 ID speci onkeren Omkaren ID-waarschungshenricht Li1

Projectiemodus	• Voor: de standaardinstelling.• Achter: Keert het beeld om zodat u kunt projecteren vanaf de achterkant van een doorzichtig scherm.
Projectielocatie	• Auto: past de projectielocatie van het beeld automatisch aan.• Bureaublad• Plafond: draait het beeld ondersteboven voor projectie vanaf een plafondmontage.
Beeldverhouding Gebruik deze functie om de gewenste beeldverhouding te kiezen.4:3 16:9	Auto: het beeld blijft behouden met de oorspronkelijke breedte-hoogteverhouding om het beeld optimaal aan te passen aan de originele horizontale of verticale pixels.Full (Volledig scherm): pas de grootte van het beeld aan naar volledige schermgrootte volgens breedte (1280 pixels) en hoogte (800 pixels).4:3: Het beeld wordt geschaald om te passen op het scherm en weer te geven met een verhouding 4:3.16:9: het beeld wordt geschaald om te passen op de breedte van het scherm en de breedte wordt aangepast om het beeld weer te geven met de verhouding 16:9.L.Box: behoudt de originele signaalbeeldverhouding en zoomt tot 1.333 keer in.De functies "Volledig" en "L.Box" worden ondersteund door P1303PW.
Automatische keystone	past het verticale beeld automatisch aan.
Handmatige keystone	Pas de beeldvervorming aan die door het kantelen van de projectie wordt veroorzaakt. ( ± 40 graden)De functie Handmatige trapeziumcorrectie is niet beschikbaar wanneer de instelling voor de Automatische trapeziumcorrectie is ingesteld op "Aan".
H. Positie	Druk op om het beeld naar links te verplaatsen.Druk op om het beeld naar rechts te verplaatsen.
V. Positie	Druk op om het beeld omlaag te verplaatsen.Druk op om het beeld omhoog te verplaatsen.
Frequentie Met "Frequentie" wordt de bemonsteringsfrequentie van de projector aangepast aan de frequentie van de grafische kaart van uw computer. Als u een verticale knipperende balk in het geprojecteerde beeld ziet, kunt u deze functie gebruiken om de nodige aanpassingen uit te voeren.
Tracking Synchroniseert de signaaltiming van de projector met deze van de grafische kaart. Als u een onstabiel of flikkerend beeld hebt, kunt u deze functie gebruiken om dit te corrigeren.
Scherpte Past de scherpte van het beeld aan.Druk op om de scherpte te verminderen.Druk op om de scherpte te vermeerderen.
HDMI-scaninfo Regelt de overscanverhouding van het HDMI-beeld op het scherm.Auto: Automatisch aanpassen volgens informatie van de speler.Onderscan: Altijd zonder overscan op HDMI-beeld.Overscan: Altijd overscan behouden op HDMI-beeld.
3D Selecteer "Aan"	om de functie DLP 3D in te schakelen.Aan: Selecteer dit item terwijl u een DLP 3D-bril, quad buffer (NVIDIA/ATI...) grafische kaart en een bestand of dvd in HQFS-formaat gebruikt met de overeenkomende softwarespeler gebruikt.Uit: Schakelt de 3D-modus uit.
3D synchronisatie L/R	Als u een discreet of overlappend beeld zielt terwijl u een DLP 3D-bril draagt, zult u mogelijk "Omkeren" moeten uitvoeren om de beste overeenkomst tussen de beeldreeksen links/rechts te krijgen voor een correct beeld (voor DLP 3D).
3D-waarschuwingsbericht	Klik op "Ja" om de 3D-waarschuwing te tonen.Dpmerking: 3D-weergave is nu ingeschakeld.1. Zorg dat u beschikt over de juiste 3D-signalen en bril.2. Denk eraan 3D uit te schakelen als u geen 3D-beelden wit zien.3. Als de 3D-weergave niet juist is, schakel dan 3D-synchronisatie omkoren in.4. De opties van de weergavemodus worden uitgeschakeld in de 3D-modus.

Opmerking: de functies "H.positie", "V.positie", "Frequentie" en

"Tracking" worden niet ondersteund in de HDMI- of videomodus.

Opmerking: "Scherpte"-functie wordt niet ondersteund in HDMI (RGB)- of computermodus.

Opmerking: De functie 3D wordt alleen door de VGA-bron ondersteund.

Zie de timing-tabel voor gedetailleerde 3D-tijdsinstellingen.

Opmerking: Voor een correcte 3D-weergave moeten de instellingen in het 3D toepassingsprogramma van de grafische kaart correct zijn opgegeven.

Opmerking: De softwarespelers, zoals de stereoscopische speler en de DDD TriDef-mediaspeler, kunnen bestanden in 3D-formaat ondersteunen.

U kunt deze drie spelers op de onderstaande webpagina downloaden.

- NVIDIA stereoscopische 3D-videospeler:

Opmerking: "3D synchronisatie L/R" is alleen beschikbaar wanneer DLP 3D is ingeschakeld.

Opmerking: Een herinnering verschijnt als 3D nog is ingeschakeld wanneer u de projector inschakelt. Pas de instelling aan uw doel aan.

Opmerking: "HDMI-scaninfo"-functie wordt alleen ondersteund in HDMI(RGB)-modus.

Beheer

acer Beheer ECO-modus Grote hoogte Dynamic Brake Modus Umschakelsen Automabuch uit Verlöpen unen lamp Herinmang lamp Reset lampuren Uit Uit Orniddelink her vatten Uit 9999 Nose Druck in Klezen Enter MENU Slutten

ECO-modus Kies "Aan" om de projectorlamp te dimmen zodat er minder energie wordt verbruikt, de levensduur van de lamp wordt verlengd en de ruis wordt verminderd. Kies "Uit" om terug te keren naar de normale modus.
Grote hoogte Kies "Aan" om de modus Grote hoogte in te schakelen. Gebruik de ventilators doorlopend op volle snelheid zodat de geschikte koeling voor de projector op grote hoogte wordt voorzien.
Dynamic Black Selecteer "Aan" om het beeld van donkere filmscènes automatisch te optimaliseren zodat ze tot in de kleinste details kunnen worden weergegeven.
Modus Uitschakelen	• Onmiddellijk hervatten: hervat het systeem wanneer binnen 2 minuten opnieuw op de voedingsknop wordt gedrukt.• Standaard: sluit de projector correct af na de ventilatorkoeling.
Automatisch uit De projector wordt automatisch uitgeschakeld wanneer er geen signaal invoer is na de opgegeven tijd. (in minuten)
Verlopen uren lamp Toont de verstreken gebruiksduur van de lamp (in uren).
Herinnering lamp Actveer deze functie om 30 uur voor het verwachte einde van de levensduur van de lamp een herinnering weer te geven om de lamp te vervangen.
Reset lampuren	Druk op de knop en kies "Ja" om de urenteller van de lamp in te stellen op 0 uren.

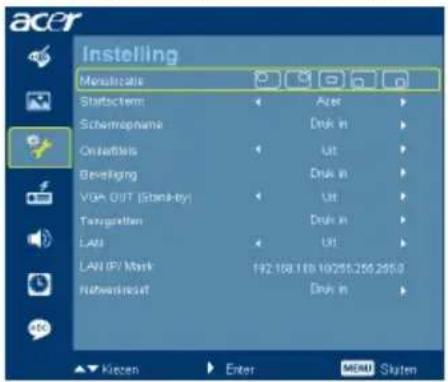

Instelling

P1201n/P1201B/P1203PB/P1203Pi P1201i

acer Instelling Monostalls Staticchem Schemopname Onsetlets Beveraging VGA OUT [Standard] Transporten LAN LAN (IP) Mask Networkcast Enter Menu Skaten

P1101/P1101C/P1201

acer Instelling Manulcate Start screen Schemapname Orderlist Bevälliging VGA OUT (Standby) Tenugsetten WiFi LAN LAN IPv Mask WiFi Bluetooth Enter MENU Staten

P1203P/P1303PW/P1206P

Menulocatie Selecteer	de locatie van het menu op het weergavescherm.
Startscherm Gebruik	deze functie om het gewenste opstartscherm te kiezen. Als u de instelling wijzigt, worden de wijzigingen van kracht wanneer u het OSD-menu afsluit.Acer: het standaard opstartscherm van de Acer-projector.Gebruiker: Door gebruiker opgeslagen foto van de functie "Schermopname".
Schermopname Gebruik deze functie om het opstartscherm aan te passen. Volg de onderstaande instructies om het beeld dat u als opstartscherm wilt gebruiken, vast te leggen.Opmerking:Voordat u doorgaat met de volgende stappen, moet u "Keystone" instellen op de standaardwaarde 0 en de beeldverhouding op 4:3. Raadpleeg het hoofdstuk "Beeld" voor meer informatie.Wijzig "Startscherm" van de standaardinstelling "Acer" naar "Gebruiker".Druk op "Schermopname" om het opstartscherm aan te passen.Een dialoogvenster verschijnt om de actie te bevestigen. Kies "Ja" om het huidige beeld te gebruiken als uw aangepast opstartscherm. Het opnamebereik is het rode rechthoekige gebied. Kies "Nee"om de schermopname te annuleren en het OSD af te sluiten.Een bericht verschijnt met de melding dat de schermopname bezig is.Wanneer de schermopname is voltooid, verdwijnt het bericht en wordt het originele beeld weergegeven.Het aangepaste opstartscherm zoals hieronder weergegeven, wordt van kracht wanneer er een nieuw ingangssignaal is of wanneer u de projector opnieuw opstart.
Tekst zvuka Vrši izbor	željenog režima zatvorenih snimanja Kako biste vidjeli prikaz zvuka, izaberite CC1, CC2, CC3 ili CC4 (CC1 prikazuje tekst zvuka u primarnom jeziku vašeg podruėja).Izaberite "Isklj" kako biste iskljulėili funkciju snimanja. Ova funkcija je dostupna samo kad se izabere kompozitni video ili S-video signal i kad je format sustava NTSC.Postavite svoj ekran u format 4:3. Funkcija nije dostupna kad je format postavljen na "16:9" ili "Auto".
Beveiliging Beveiliging	Deze projector biedt een nuttige beveiligingsfunctie voor de beheerder om het gebruik van de projector te beheren.Druk op ▷m te schakelen naar de instelling "Beveiliging". Als de beveiligingsfunctie is ingeschakeld, moet u eerst het "Wachtwoord beheerder" invoeren voordat u de beveiligingsinstellingen wijzigt.Selecteer "Aan" om de beveiligingsfunctie in te schakelen.De gebruiker moet een wachtwoord invoeren om de projector te bedienen. Raadpleeg het hoofdstuk"Wachtwoord gebruiker" voor details.Als "Uit" is geselecteerd, kan de gebruiker de projector inschakelen zonder een wachtwoord in te voeren.
	Time-out (min)Zodra "Beveiliging" is ingesteld op "Aan", kan de beheerder de time-outfunctie instellen.Druk op ◀ of ▷om het interval voor de time-out te selecteren.Het bereik ligt tussen 10 en 990 minuten.Wanneer de tijd verstreken is, zal de projector de gebruiker vragen het wachtwoord opnieuw in te voeren.De standaard fabrieksinstelling voor "Time-out(min)" is "Uit".Wanneer de beveiligingsfunctie is ingeschakeld, zal de projector de gebruiker vragen een wachtwoord in te voeren wanneer de projector wordt ingeschakeld.Zowel "Wachtwoord gebruiker" als "Wachtwoord beheerder" worden in dit dialoogvenster geaccepteerd.

Opmerking: Deze schermopnamefunctie is beperkt tot de beeldverhouding 4:3.

Opmerking: Om de beste kwaliteit voor het gewenste beeld te verkrijgen bij XGA-modellen, raden wij u aan de pc-resolutie in te stellen op 1024 x 768 voordat u deze functie gebruikt.

Opmerking: Om de beste kwaliteit voor het gewenste beeld te verkrijgen bij SVGA-modellen, raden wij u aan de pc-resolutie in te stellen op 800 x 600 voordat u deze functie gebruikt.

Opmerking: Om de beste kwaliteit voor het gewenste beeld te verkrijgen bij WXGA-modellen, raden wij u aan de pc-resolutie in te stellen op 1280 x 800 voordat u deze functie gebruikt.

	Wachtwoord gebruikerDruk op om "Wachtwoord gebruiker" in te stellen of te wijzigen.Druk op de cijfertoetsen op de afstandsbediening om uw wachtwoord in te stellen en druk op "MENU" om te bevestigen.Druk op om een teken te verwijderen.Voer het wachtwoord in wanneer "Wachtwoord bevestigen" wordt weergegeven.Het wachtwoord moet 4 tot 8 tekens lang zijn.Als u "Vraag wachtwoord alleen aan na het aansluiten van het voedingssnoer" selecteert, zal de projector de gebruiker altijd vragen het wachtwoord in te voeren wanneer de voedingskabel wordt aangesloten.Als u "Altijd om wachtwoord vragen na aanzetten projector" selecteert, moet de gebruiker het wachtwoord altijd invoeren wanneer projector wordt ingeschakeld.
	Wachtwoord beheerderHet "Wachtwoord beheerder" kan zowel in het dialoogvenster "Typ wachtwoord beheerder" als in het dialoogvenster "Wachtwoord typen" worden gebruikt.Druk op om het "Wachtwoord beheerder" te wijzigen.De standaardinstelling voor "Wachtwoord beheerder" is "1234".Als u uw beheerderwachtwoord bent vergeten, kunt u het volgende doen om het beheerderwachtwoord op te halen:Een uniek 6-cijferig "Universeel wachtwoord" is afgedrukt op de beveiligingskaart (controleer of dit accessoire in de verpakking aanwezig is).Dit unieke wachtwoord is het nummer dat op elk ogenblik zal worden geaccepteerd door de projector, ongeacht het beheerderwachtwoord.Als u deze beveiligingskaart en dit nummer verliest, neem dan contact op met het Acer-servicecentrum.
	Startscherm vergrendelenDe standaard vergrendeling voor het opstartscherm van de gebruiker is ingesteld op "UIT". Als de vergrendling voor het opstartscherm van de gebruiker is ingesteld op "AAN", kunnen gebruikers het opstartscherm niet langer wijzigen en kan worden verhinderd dat andere gebruikers het scherm willekeurig wijzigen. Selecteer "UIT" om het opstartscherm te ontgrendelen.
VGA OUT (Stand-by)	De standaardinstelling is "Uit". Selecteer "Aan" om de VGA-uitgang uit te schakelen.
Terugzetten	Druk op de knop en kies "Ja" om de parameters van alle menu's opnieuw in te stellen volgens de fabrieksinstellingen.
LAN	De standaardinstelling is "Uit". Selecteer "Aan" voor het inschakelen van de LAN-verbinding. (alleen voor P1201B/P1203PB/P1203Pi/P1201n)
LAN IP/Mask (LAN-IP/Masker)	Het IP- en maskeradres identificeren. (alleen voor P1201B/P1203PB/P1203Pi/P1201i/P1201n)
LAN Reset	LAN-functie opnieuw instellen. (alleen voor P1201B/P1203PB/P1203Pi/P1201n)
LAN/WiFi	Standaard is "Aan". Selecteer "Uit" om de draadloze / LAN-verbinding uit te schakelen. (alleen voor P1201i)
LAN/WiFi Reset	•Functie LAN of draadloos opnieuw instellen. (alleen voor P1201i)
Automatisch scherm	• De standaardinstelling is Aan. Het omlaag/omhoog bewegen van het elektronische scherm zal verwant zijn met het in-/uitschakelen van de projector. (alleen voor P1203P/P1303PW/P1206P)

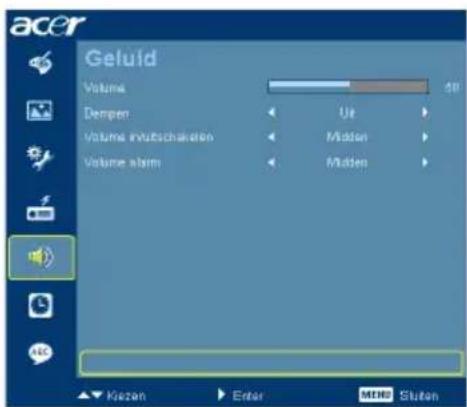

Geluid

acer Geluid Volume Demper Volume infutschkeiten Volume alarm Ut Midden Midden KC Enter MDR Sluten

Volume	Druk op om het volume te verlagen.Druk op om het volume te verhogen.
Dempen	Kies "Aan" om het volume te dempen.Kies "Uit" om het volume opnieuw weer te geven.
Volume in-/uitschakelen	Selecteer deze functie om het meldingsvolume bij het in-/uitschakelen van de projector aan te passen.
Volume alarm	Selecteer deze functie om het volume van alle waarschuwingsmeldingen aan te passen.

Timer

acer Timer Timerboxrate Timer statten Timeperiods Timervormone Timeworgame Druk in 0 Minuten Midaken Afsten ▲ Kiizen Enter MTDR Staten

Timerlocatie	Selecteer de locatie van de timer op het scherm.
Timer starten	Druk op om de timer te starten of te stoppen.
Timerperiode	Druk op of om de timerperiode aan te passen.
Timervolume	Selecteer deze functie om het meldingsvolume aan te passen wanneer de timerfunctie is ingeschakeld en de tijd verstreken is.
Timerweergave	Druk op of voor de timermodus die op het scherm moet worden weergegeven.

Taal

Taal English Čeithina Dance Deutsch Español Frances Italieno Magyar [Nederlandals] Folski Portugado Svenska Türkga Pyroxal 1 Mio 中文(繁) 中文(繁) 日本語 한국어 Viël nom ABC Viezen Enter MEN Staten

Taal	Kies het meertalige OSD-menu. Gebruik de toets om de menutaal van uw voorkeur te selecteren.• Druk op om de selectie te bevestigen.

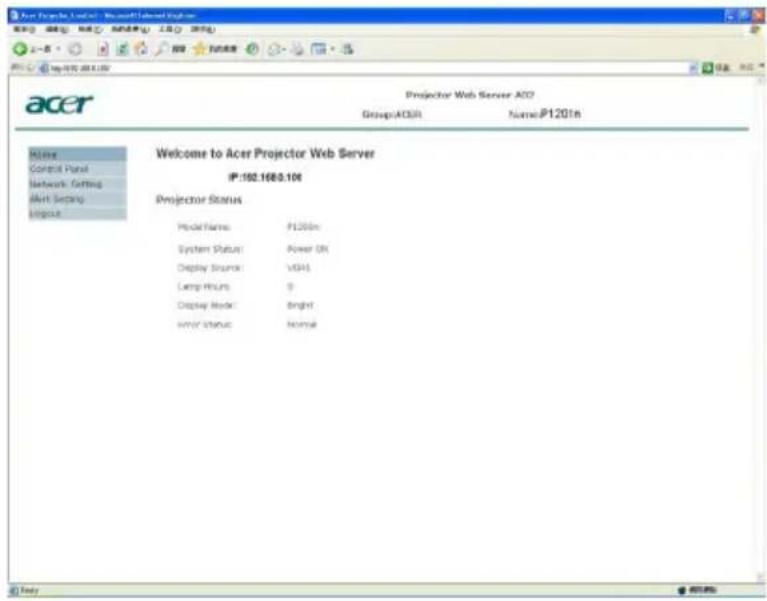

Open de browser en voer als IP-adres van de server 192.168.0.100 in voor de onderstaande startpagina van het Acre LAN webpage management. Een wachtwoord is vereist voor u deze kunt gebruiken.

Selecteer een gebruiker. Beheerder heeft de hoogste machtiging en kan meer bewerkingen uitvoeren, zoals netwerk- en alarminstellingen. Het standaardwachtwoord voor de beheerder is "admin". Een Gebruiker heeft een normale machtiging met "user" als standaardwachtwoord. Klik op de knop Aanmelden om de startpagina te openen met het juiste wachtwoord.

Acer Projector Control - Microsoft Internet Options ACER Projector Web Server A02 Group:ACCR Name:P1201a Welcome to the Acer Projector Web Server User Name: Administrator Password: Login

Start

Start pagina toont de status van de verbinding en u vindt er drie hoofdfuncties, Bedieningspaneel, Netwerkinstelling en Alarminstelling.

Opmerking: Bedieningspaneel en netwerkinstelling zijn alleen voor de beheerdersaccount.

Bedieningspaneel

Via deze pagina kan de eindgebruiker de instelling van de projector bedienen en aanpassen.

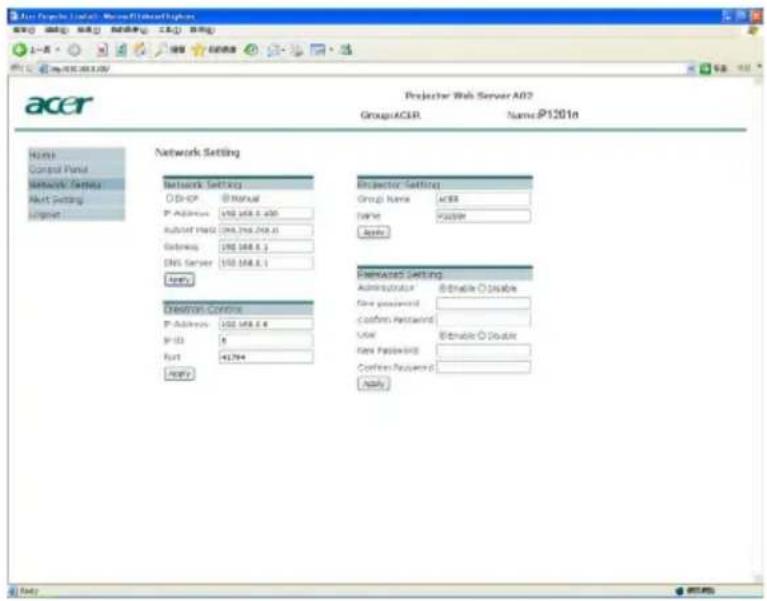

De eindgebruiker kan het gewenste IP-adres, groepsnaam en wachtwoord instellen. Zodra de netwerkconfiguratie of het wachtwoord is gewijzigd, start de projector automatisch opnieuw op zodra op "Toepassen" wordt gedrukt.

Acet Express Software - Microsoft Internet Explorer ACER Projector Web Server A02 Group:ACER Name: P1201n Network Setting Network Setting C:\B-OP P\Address Subnet Hard Gndmug DNS Server Entry Description Controls P\Address IP ID Port A02 Projector Setting Group Name: ACER Name: Cusser Apply Administrator: EEnable O:\2640e Raw Password: Confirm Password: Local: EEnable O:\2640e Raw Password: Confirm Password: Apply

Opmerking: De naam van de groep en de projector mogen hoogstens 32 tekens bevatten.

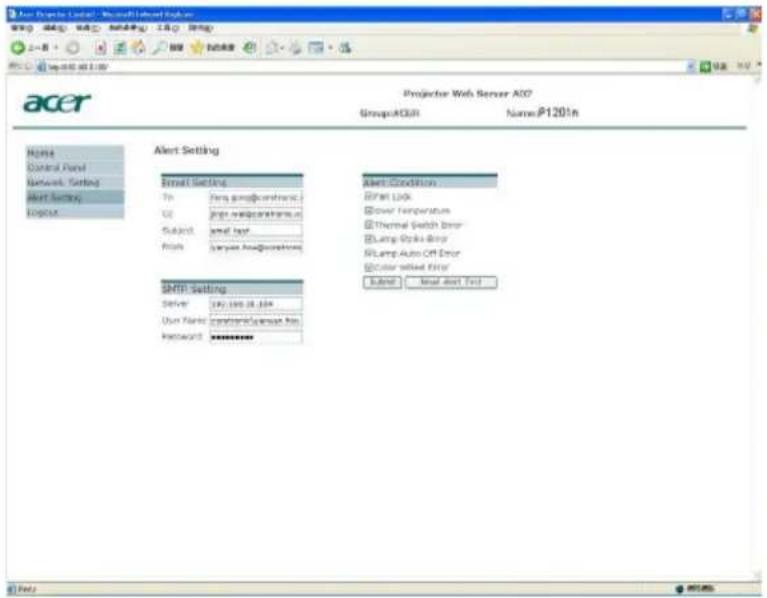

Alarminstelling

De eindgebruiker kan onmiddellijk een mail verzenden als er een probleem is met de projector.

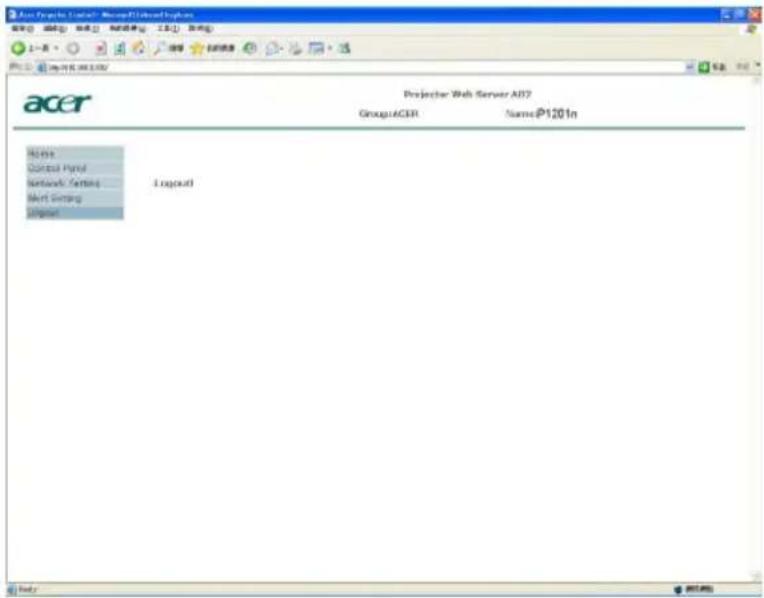

Binnen de 5 seconden nadat Afmelden is aangetikt keert u terug naar de pagina Aanmelden.

Acet Express Control? Microsoft Internet Libya Projector Web Server A02 Group:ACER Name:P1201n Access Control Panel Network Settings Mort Setting Import Logsoft

Bijlagen

Problemen oplossen

Raadpleeg de volgende gids voor probleemoplossingen als u problemen ondervindt met uw Acer-projector. Neem contact op met uw lokale verdeler of met een onderhoudsdienst als het probleem zich blijft voordoen.

Beeldproblemen en -oplossingen

#	Probleem Oplossing
1	Er verschijnt geen beeld op het scherm	•Is het apparaat aangesloten zoals beschreven in het hoofdstuk "Aan de slag".•Controleer of er geen aansluitpinnen gebogen of gebroken zijn.•Controleer of de projectorlamp veilig is geïnstalleerd. Raadpleeg het hoofdstuk "De lamp vervangen".•Controleer of u de lenskap hebt verwijderd en of de projector is ingeschakeld.
2	Gedeeltelijk, schuivend of onjuist weergegeven beeld (voor pc (Windows 95/98/2000/XP))	•Druk op "RESYNC" op de afstandsbediening of op het bedieningspaneel.•Voor een onjuist weergegeven beeld:•Open "Deze computer", open het "Configuratiescherm" en dubbelklik op het pictogram "Beeldscherm".•Selecteer het tabblad "Instellingen".•Controleer of de instelling voor de beeldschermresolutie lager is dan of gelijk is aan UXGA (1600 x 1200).•Klik op de knop "Geavanceerde eigenschappen".Als het probleem zich blijft voordoen moet u het beeldscherm dat u gebruikt vervangen en de onderstaande stappen volgen:• Controleer of de resolutie lager is dan of gelijk aan UXGA (1600 x 1200).• Klik op de knop "Wijzigen" op het tabblad "Beeldscherm".•Klik op "Alle apparaten weergeven". Selecteer vervolgens "Standaardbeeldschermtypen" onder het vak SP. Selecteer de resolutiemodus die u nodig hebt onder het vak "Modellen".•Controleer of de instelling voor de beeldschermresolutie lager is dan of gelijk is aan UXGA (1600 x 1200).

3 Gedeeltelijk, rollend of onjuist weergegeven beeld (voor notebooks)	•Druk op "RESYNC" op de afstandsbediening of op het bedieningspaneel.•Voor een onjuist weergegeven beeld:•Volg de stappen voor item 2 (hierboven) om de resolutie van uw computer aan te passen.•Druk op de schakelaar voor de uitvoerinstellingen. Voorbeeld:[Fn]+[F4], Compaq [Fn]+[F4], Dell [Fn]+[F8], Gateway [Fn]+[F4], IBM [Fn]+[F7], HP [Fn]+[F4], NEC [Fn]+[F3], Toshiba [Fn]+[F5]•Als u problemen ondervindt met het aanpassen van de resolutie of als uw beeldscherm vastloopt, start dan alle apparatuur en de projector opnieuw op.
4 Het scherm van de notebook geeft uw presentatie niet weer	•Als u een notebook met Microsoft ® Windows® gebruikt: Sommige notebooks kunnen uw eigen scherm deactiveren wanneer een tweede weergaveapparaat in gebruik is. Elk scherm wordt op een andere manier opnieuw geactiveerd.Raadpleeg de gebruiksaanwijzing van uw computer voor details.•Als u een notebook met Apple ® Mac® OS gebruikt: Open Display (Beeldscherm) in System Preferences (Systeemvoorkeuren) en stel Video Mirroring (Videospiegelen) in op "Aan".
5 Beeld is instabiel of flikkert	•Gebruik "Tracking" om dit te corrigeren. Raadpleeg de sectie "Beeld" voor meer informatie.•Wijzig de kleurdiepte-instellingen voor het beeldscherm op uw computer.
6 Het beeld vertoont een verticale flikkerende balk.	•Gebruik "Frequentie" om een aanpassing uit te voeren. Raadpleeg de sectie "Beeld" voor meer informatie.•Controleer de weergavemodus van uw grafische kaart en configureer deze opnieuw om de kaart compatibel te maken met de projector.
7 Beeld is niet scherpgesteld	•Controleer of de lenskap is verwijderd.•Stel de scherpstelring op de projectorlens bij.•Zorg dat het projectiescherm zich binnen de vereiste afstand van 1,2 tot 12,0 meter (3,9 tot 39,4 voet) van de projector bevindt. Behoud voor de P1303W een afstand van 1 tot 10 meter (3,3 tot 39,4 voet)(P1303PW) van de projector. Raadpleeg de sectie "De gewenste beeldgrootte verkrijgen door de afstand en zoomfactor aan te passen" voor meer informatie.

8 Het	beeld is uitgerekt wanneer een dvd-titel met "breedbeeld" wordt weergegeven.	Wanneer u een dvd afspeelt die is gecodeerd met een anamorfe of 16:9 beeldverhouding, zult u mogelijk de volgende instellingen moeten aanpassen:Als u een DVD-titel in Letterbox-formaat (LBX) afspeelt, moet u het formaat in het OSD van de projector wijzigen naar Letterbox (LBX).Als u een DVD-titel in 4:3-formaat afspeelt, moet u het formaat in het OSD van de projector wijzigen naar 4:3.Als het beeld nog steeds uitgerekt is, moet u ook de beeldverhouding aanpassen. Stel het beeldschermformaat in op de beeldverhouding 16:9 (breedbeeld) op uw dvd-speler.
9 Het	beeld is te klein of te groot	Pas de zoomhendel op de bovenkant van de projector aan.Plaats de projector dichter bij of verder van het scherm.Druk op "MENU" op de afstandsbediening.Ga naar "Beeld --> Beeldverhouding" en probeer verschillende instellingen of druk op "Beeldverhouding" op de afstandsbediening om de aanpassing rechtstreeks uit te voeren.
10 Het	beeld heeft schuine zijden	Verplaats de projector indien mogelijk zodat het beeld gecentreerd is op het scherm.Druk op de knop "Keystone / " op de afstandsbediening tot de zijkanten verticaal zijn.Druk op "MENU" op de afstandsbediening. Ga naar "Beeld --> Automatische keystone" en kies "uit" op het OSD, als de knop "Keystone" op de afstandsbediening ontbreekt.
11 Het	beeld is omgedraaid	Selecteer "Beeld --> Projectie" in het OSD en pas de richting van de projectie aan.

OSD-berichten

#	Omstandigheid Herinneringsbericht
1	Bericht Ventilator defect - de systeemventilator werkt niet.
	Ventilator defectSchakelt zichzelf automatisch uit.
	Projector oververhit - de projector heeft de aanbevolen bedrijfstemperatuur overschreden en moet afkoelen voordat u het apparaat kunt gebruiken.
	Projector oververhit.Lamp schakelt zichzelf binnenkort automatisch uit.
	Vervang de lamp - de lamp zal binnenkort zijn maximale levensduur bereiken. Bereid u voor om de lamp binnenkort te vervangen.
	Nuttige levensduur lamp bij volledig vermogen nadert zijn einde.Vervangen aanbevolen.

Problemen met de projector

# Omstandigheid Oplossing
1 De projector reageert op geen enkele besturing	Schakel, indien mogelijk, de projector uit en trek vervolgens de voedingskabel uit.Wacht 30 seconden voordat u de voeding opnieuw aansluit.
2 Lamp is doorgebrand of maakt een knallend geluid	Als de lamp het einde van zijn nuttige levensduur bereikt, zal hij doorbranden of een luid knallend geluid maken. Als dat gebeurt, zal de projector niet opnieuw inschakelen tot de lampmodule is vervangen. Om de lamp te vervangen, volgt u de procedures die zijn beschreven in de sectie "De lamp vervangen".

Definitielijst LED's & alarmberichten

LED-berichten

Bericht	Lamp-LED Temp-LED Voedings-LED
	Rood Rood	Rood Blauw
Stand-by (voedingskabel aangesloten)	--- V --
Voedingsknop AAN --- V
Lamp opnieuw proberen --- Snel				knipperend
Uitschakelen (koelstatus)	--- Snel		knipperend	--
Uitschakelen (afkoeling voltooid)	--- V --
Fout (thermisch defect) -- V	-- V
Fout (vergrendelingsfout ventilator)	-- Snel	knipperend	--	V
Fout (lamp defect) V --- V
Fout (fout kleurenwiel) Snel	knipperend	--- V

Stoffilters vervangen en schoonmaken

Stoffilters vervangen

1 Schakel de projector uit en trek de stekker uit het stopcontact.

2 Trek de stoffilters aan weerszijden uit. (Afbeelding #1)

3 De stoffilter schoonmaken of vervangen.

4 Plaats de stoffilters terug in de omgekeerde volgorde als waarin u ze hebt uitgenomen.

5 Als u stoffilters gebruikt, stelt u het systeem in op de modus Grote hoogte. (Instellingen: Menu->Beheer->Grote hoogte->Aan)

Opmerking: Wanneer stoffilters zijn geïnstalleerd, stelt u het systeem in op de modus Grote hoogte.

Maak de stoffilters om de 1000 bedrijfsuren schoon. Als ze niet schoongemaakt worden, kunnen ze volraken met stof, wat een goede ventilatie belemmert. Dat kan leiden tot oververhitting en schade aan de projector. (1000 uur is normaal aanbevolen. De schoonmaakperiode hangt af van de reële bedrijfsomgeving.)

Maak ze als volgt schoon:

1 Maak de stoffilters schoon met een kleine stofzuiger voor computers en andere kantooruitrusting. Ze kunnen ook met water schoongemaakt worden. (Afbeelding #2)
2 Indien het vuil moeilijk loskomt of de filter gebroken is, neemt u contact op met uw plaatselijke dealer of service center om een nieuwe filter te verkrijgen.

Stofffilter

(Afbeelding #2)

De lamp vervangen

Gebruik een schroevendraaier om de schroeven uit het deksel te verwijderen en trek vervolgens de lamp uit.

De projector zal de levensduur van de lamp detecteren. Het waarschuwingsbericht "Nuttige levensduur lamp bij volledig vermogen nadert zijn einde. Vervangen aanbevolen." Wanneer u dit bericht ziet, moet u de lamp zo snel mogelijk vervangen. Zorg ervoor dat de projector minstens 30 minuten is afgekoeld voordat u de lamp vervangt.

Waarschuwing: Het lampcompartiment is warm. Laat de projector afkoelen voordat u de lamp vervangt.

De lamp vervangen

1 Druk op de voedingsknop om de projector uit te schakelen.

2 Laat de projector minstens 30 min afkoelen.

3 Koppel de voedingkabel los.

4 Verwijder tegelijkertijd de twee schroeven aan weerszijden van de projector. (Afbeelding #1)

5 Schuif de bovenste voorkant in de richting van de lens. (Afbeelding #2)

6 Open het deksel op de bovenkant. (Afbeelding #3)

7 Verwijder de twee schroeven waarmee de lampmodule is bevestigd ① en trek de lampstaaf ② uit. (Afbeelding #4)

8 Gebruik kracht om de lampmodule uit te trekken. (Afbeelding #5)

Keer de vorige stappen om, om de lampmodule te vervangen.

Waarschuwing: Om het risico op lichamelijke letsels te voorkomen, mag u de lampmodule niet laten vallen of de gloeipeer van de lamp niet aanraken. De gloeipeer kan uiteenspatten en letsels veroorzaken wanneer u deze laat vallen.

Installatie plafondmontage

Raadpleeg de onderstaande stappen als u de projector wilt installeren met plafondmontage.

1 Boor vier gaten in een stevig, structureel gezond deel van het plafond en maak de montagevoet vast.

Opmerking: De schroeven zijn niet bijgeleverd. Schaf de geschikte schroeven aan voor uw type plafond.

2 Maak de plafondstaaf vast met he geschikte type viercilinderschroeven.

Korte staaf Voet plafondmontage - Bevestigen aan plafond Lange staaf Verlengstaaf Lange cilinderkap Inbussleutel - voor het vastmaken/losmaken Schroef type A 50 mm lengte / 8 mm diameter - Spanschroef Middenstaaf

3 Gebruik het geschikte aantal schroeven voor het projectorformaat om deze aan de plafondmontagehaak te bevestigen.

Schroef type B Kleinere sluitring Grote sluitring Projectorhaak Ondersteunt en porjector en maakt - afstelling mogelijk Afstandstuk - voor warmteverdeling

Opmerking: Wij raden u aan een redelijke ruimte te behouden tussen de haak en de projector zodat een goede warmtespreiding mogelijk is. Gebruik twee sluitringen voor extra steun als u denkt dat dit nodig is.

4 Bevestig de plafondhaak aan de plafondstaaf.

Schroef type A 50 mm lengte - /8 mm diameter Grote cilinderkap Inbussleutel - voor het vastmaken/losmaken Spanschroef

5 Pas de hoek en plaatsing aan zoals nodig.

Spanschroef Inbussleutel 30° 360° Inbussleutel Spanschroef

Opmerking: Het geschikte type voor de schroef en sluitring voor elk model, wordt in de onderstaande tabel weergegeven. Het schroevenpakket bevat schroeven met een diameter van 3 mm.

Modellen Schroef type B Type sluitring
	Diameter (mm)	Lengte (mm) Groot Klein
P1101/P1101C/P1201/P1201B/P1203PB/P1203Pi/P1201n/P1201i/P1203P/P1206P/P1303PW	3	2	5	V

V

SCHROEFSPEC. M3 x 10 mm 60,0 mm 160,0 mm

Specifications

De hieronder weergegeven specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Raadpleeg de gepubliceerde marketingspecificaties van Acer voor de definitieve specificaties.

Projectiesysteem	DLP®
Resolutie P1101/P1101C: Origineel: SVGA (800 X 600), maximum:UXGA (1600 x 1200), 1080p(1920x1080)P1201/P1201B/P1203PB/P1203Pi/P1201n/P1201i/P1203P/P1206P: Origineel: XGA (1024 X 768), maximum:UXGA (1600 x 1200), 1080p(1920x1080)P1303PW Serie: Origineel: 1280 x 800 (WXGA), maximaal:UXGA (1600 x 1200), 1080p(1920x1080)
Computercompatibiliteit IBM-pc en compatibel, Apple Macintosh, iMac en VESA-standaarden: SXGA, XGA, VGA, SVGA, SXGA+, WXGA, WXGA+, WSXGA+
Videocompatibiliteit NTSC (3.58/4.43), PAL (B/D/G/H/I/M/N), SECAM (B/D/G/K/K1/L), HDTV (720p, 1080i, 1080p), EDTV (480p, 576p), SDTV (480i, 576i)
Beeldverhouding P1101/P1101C/P1201/P1201B/P1203PB/P1203Pi/P1201n/P1201i/P1203P/P1206P: 4:3 (origineel), 16:9P1303PW: Volledig/4:3/16:9/L.box
Weergeefbare kleuren 1,07 miljard kleuren
Projectielens P1101/P1101C/P1201/P1201B/P1203PB/P1203Pi/P1201n/P1201i/P1203P/P1206Pserie: F/ 2,41 - 2,55, f = 21,79 mm - 23,99 mm, 1,1x handmatige zoomlensP1303PW Serie: F/ 2,5 - 2,6, f = 21,86 - 24,00 mm, 1,1x handmatige zoomlens
Projectieschermgrootte (diagonaal)	P1101/P1101C/P1201/P1201B/P1203PB/P1203Pi/P1201n/P1201i/P1203P/P1206Pserie: 27,46" (0,70 m) - 302,8" (7,69 m)P1303PW Serie: 27" (0,69 m)~300" (7,62 m)
Projectiebereik P1101/P1101C/P1201/P1201B/P1203PB/P1203Pi/P1201n/P1201i/P1203P/P1206Pserie: 3,9' (1,2 m) - 39,4' (12,0 m)P1303PW Serie: 3,3' (1m)~39,4' (10,0m)
Spreidingsverhouding P1101/P1101C/P1201/P1201B/P1203PB/P1203Pi/P1201n/P1201i/P1203P/P1206Pserie: 60"@2m (1,95 - 2,15:1)P1303PW Serie: 60"@2m (1,55 - 1,70:1)
Horizontale scansnelheid 30k - 100 kHz
Verticale scanvernieuwingsfrequentie	50-85 Hz, 120Hz (alleen voor 3D-modus)
Lamptype P1101/P1101C/P1201/P1201B/P1203PB/P1203Pi/P1201n/P1201i: 180 watt, door gebruiker vervangbaarP1203P/P1206P/P1303PW: 230 watt, door gebruiker vervangbaar
Trapeziumcorrectie +/- 40 graden
Audio Interne luidspreker met 2 W uitgang
Gewicht 3 kg (6,6 pond)
Afmetingen (B x D x H) 269 mm x 206 mm x 96 mm (10,6" x 8,1" x 3,8")
Afstandsbediening	Laseraanwijzerfunctie (Ultgezonderd de Japanse markt)

Digitale zoom 2X

Voeding Wisselstroomingang 100 - 240 V, 50 - 60 Hz
Stroomverbruik P1101/P1101C/P1201/P1201B/P1203PB/P1203Pi/P1201n/P1201i: 255 WP1203P/P1206P/P1303PW: 325 W
Bedrijfstemperatuur 5 °C tot 35 °C / 41 °F tot 95 °F
Standaardinhoud verpakking	•Wisselstroomkabel x1•VGA-kabel x1•Afstandsbediening x1•Batterijen x 2 (voor afstandsbediening)•2 x handleiding (CD-rom draadloos voor P1101C/P1201B/P1203PB/P1203Pi/P1201i)•2 x snelstartgids (Snelstartgids draadloos voor P1101C/P1201B/P1203PB/P1203Pi/P1201i)•Beveiligingskaart x1•Draagtas x1•USB WiFi-adapter x1 (voor P1201i, optioneel)

I/O-aansluitingen	P1101/P1201	P1203P/P1206P/P1303PW	P1201i P1201n	P1201B/P1203PB/P1203Pi	P1101C
Voedingsaansluiting V	V V V V V
HDMI V V V X V X
VGA-ingang V x 2 V x	2 V x 2
Composiet video	V V V V V V
S-Video	V	V	V	V	V
VGA uitgang	V	V	V	V	V
3,5 mm audio-aansluiting	V	V	V	V	V
PS232	V	V	V	V	V
USB (voor besturing externe computer)	V	V	V	V	V
3,5 mm audio-aansluiting	X	V	V	X	X
12V DC uitgang voor schermbediening	X	V	X	X	X
USB Type-A (voor fotoviewer)	X	X	x 2	X	x 2
USB Type-B (voor scherm)	X	X	V	X	V
RJ45 LAN aansluiting	X X V V V X
USB WiFi-adapter X X	V X X X

*Het ontwerp en de specificaties zijn onderhevig aan wijzigingen zonder voorafgaande kennisgeving.

Compatibiliteitsmodi

A. VGA analoog

1 VGA analoog - pc-signaal

Modi Resolutie		Verticale frequentie [Hz]	Horizontale frequentie [KHz]
VGA 640x480	60 31,47
	640x480 72 3	7,86
	640x480 75 3	7,50
	640x480 85 4	3,27
	640x480 119	51 61,60
SVGA 800x600	56 35,20
	800x600 60 3	7,88
	800x600 72 4	8,08
	800x600 75 4	6,88
	800x600 85 5	3,67
	800x600 119	85 77,20
XGA 1024x768	60 48,36
	1024x768 70	56,48
	1024x768 75	60,02
	1024x768 85	68,67
	1024x768 119	804 98,80
SXGA 1152x8	64 70 63,80
	1152x864 75	67,50
	1152x864 85	77,10
	1280X1024 60	63,98
	1280X1024 72	77,90
	1280X1024 75	79,98
	1280X1024 85	91,15
QuadVGA 1280x960	60 60,00
	1280x960 75	75,00
SXGA+	1400x1050	60	65,32
UXGA	1600x1200	60 75,00
Power Mac G4	640x480 60 3	1,50
	640x480	66,6 (67)	35,00
	800x600 60 3	7,88
	1024x768 60	48,36
	1152x870 75	68,68
	1280x960 75	75,20
i Mac DV(G3)	1024x768 75	60,30

2 VGA analoog - uitgebreide breedbeeldtiming

Modi Resolutie		Verticale frequentie [Hz]	Horizontale frequentie [KHz]
WXGA 1280x768 60 47,78
	1280x768 75	60,29
	1280x768 85	68,63
	1280x720 60	44,80
	1280x800 60	49,60
	1440x900 60	55,90
	1680x1050 60	65,30
	1366x768 60	47,71
	1920x1080-RB 60	66,60
	1920x1080-EIA 60	66,60
	1024x600 60	37,30

3 VGA analoog - component-signaal

Modi Resolutie		Verticale frequentie [Hz]	Horizontale frequentie [KHz]
480i 720x48	0 59,94 (29,97) 27,00
480p 720x48	0 59,94 31,47
576i 720x57	6 50 (25) 27,00
576p 720x57	6 50 31,25
720p 1280x7	20 60 45,00
720p 1280x7	20 50 37,50
1080i 1920x	1080 60 (30) 33,75
1080i 1920x	1080 50 (25) 33,75
1080p	1920x1080	60	67,50
1080p	1920x1080	50	56,26

B. HDMI digitaal

1 HDMI - PC-signaal

Modi Resolutie		Verticale frequentie [Hz]	Horizontale frequentie [KHz]
VGA 640x480 60		31,47
	640x480 72	37,86
	640x480 75	37,50
	640x480 85	43,27
	640x480	119,51	61,61
SVGA	800x600	56	35,20
	800x600 60	37,88

	800x600 72 48,08
	800x600 75 46,88
	800x600 85 53,67
	800x600 119,85 77,20
XGA 1024x768 60 48,36
	1024x768 70 56,48
	1024x768 75 60,02
	1024x768 119,804 98,80
	1152x864 75 67,50
	1152x864 85 77,10
	1280x1024 60 64,00
	1280x1024 72 77,90
	1280x1024 75 79,98
	1280x1024 85 91,15
	1280x960 75 75,00
PowerBook G4 640x480 60 31,50
	640x480 66,6 (67) 35,00
	800x600 60 37,88
	1024x768 60 48,36
	1152x870 75 68,68
	1280x960 75 75,20
i Mac DV(G3)	1024x768 75 60,30

2 HDMI - Uitgebreide Wide timing

Modi Resolutie		Verticale frequentie [Hz]	Horizontale frequentie [KHz]
WXGA 1280x768 60 47,78
	1280x768 75 60	29
	1280x768 85 68	63
	1280x720 60 44	80
	1280x800 60 49	60
	1440x900 60 55	90
	1680x1050 60 65	30
	1366x768 60 47	71
	1920x1080-EIA	60 66,60
	1920x1080-RB	60 66,60
	1024x600 60 37	30

3 HDMI - videosignaal

Modi Resolutie	Verticale frequentie [Hz]	Horizontale frequentie [KHz]
480i 720x480(1440x480) 59,94 (29,97) 27,00
480p 720x480 59,94 31,47
576i 720x576 (1440x576) 50 (25) 27,00
576p 720x576 50 31,25
720p 1280x720 60 45,00
720p 1280x720 50 37,50
1080i 1920x1080 60 (30) 33,75
1080i 1920x1080 50 (25) 33,75
1080p 1920x1080 60 67,50
1080p 1920x1080 50 56,26
1080p 1920x1080 24 27,00
1080p 1920x1080 23,98 26,97
Horizontale scansnelheid:	31,5k - 100 kHz
Verticale scansnelheid:	50 - 85 Hz120Hz (alleen voor 3D-modus)

Voorschriften en veiligheidsrichtlijnen

FCC-verklaring

Dit apparaat werd getest en voldoet aan de beperkingen voor een digitaal apparaat van Klasse B, in overeenstemming met Deel 15 van de FCC-voorschriften. Deze beperkingen zijn ontwikkeld om een redelijke beveiliging te bieden tegen schadelijke storingen in een residentiële installatie. Deze apparatuur genereert, gebruikt en straalt radiofrequentie-energie uit die, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storingen kan veroorzaken aan radiocommunicaties.

Er is echter geen garantie dat er geen storing zal optreden in een particuliere installatie. Als dit apparaat schadelijke storing aan de radio- of televisieontvangst veroorzaakt, wat kan worden vastgesteld door het apparaat uit en in te schakelen, wordt de gebruiker afgeraden te proberen de storing op te lossen door één of meer van de volgende maatregelen:

• Wijzig de richting van de ontvangstantenne of verplaats de antenne.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit het apparaat aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de leverancier of een ervaren radio/tv-technicus voor hulp.

Opmerking: Afgeschermde kabels

Alle aansluitingen op andere computerapparaten moeten gebeuren met afgeschermde kabels zodat de FCC-voorschriften steeds worden nageleefd.

Opmerking: Randapparaten

Alleen randapparaten (invoer-/uitvoerapparaten, terminals, printers, enz.) die het certificaat dragen voor naleving van de beperkingen voor Klasse B-apparaten, mogen op dit apparaat worden aangesloten. Het gebruik met niet-gecertificeerde randapparatuur kan mogelijk storingen in radio- en tv-ontvangst veroorzaken.

Let op

Wijzigingen of aanpassingen die niet uitdrukkelijk door de fabrikant zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker, die wordt verleend door de Federale Communicatiecommissie, om dit apparaat te gebruiken, nietig verklaren.

Gebruiksvoorwaarden

Dit apparaat voldoet aan Deel 15 van de FCC-voorschriften. Het gebruik is onderhevig aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke storingen veroorzaken, en (2) dit apparaat moet elke ontvangen storing aanvaarden, met inbegrip van storingen die een ongewenste werking kunnen veroorzaken.

Opmerking: Canadese gebruikers

Verklaring van conformiteit voor EU-landen

Acer verklaart hierbij dat deze projectorserie voldoet aan de essentiële vereisten en andere relevante voorwaarden van de Richtlijn 1999/5/EC.

Conform de Russische regelgevende certificering

PCT iP

ME61

Regelgevende voorschriften radio-apparatuur

Opmerking: De onderstaande regelgevende informatie is alleen voor modellen met draadloos LAN en/of Bluetooth.

Algemeen

Dit product voldoet aan de radiofrequentie- en veiligheidsnormen van elk land of elke regio waar het werd goedgekeurd voor draadloos gebruik. Afhankelijk van de configuratie kan dit product al dan niet draadloze radio-apparatuur bevatten (zoals draadloos LAN en/of Bluetooth-modules).

Canada — Licentievrijstelling radiocommunicatie-apparatuur met laag vermogen (RSS-210)

a Algemene informatie

Het gebruik is onderhevig aan de volgende twee voorwaarden:

1. Dit apparaat mag geen storing veroorzaken en
2. Dit apparaat moet elke storing aanvaarden, met inbegrip van storing die ongewenste werking van het apparaat kan veroorzaken.

b Werking in 2,4 GHz-band

Om radiostoring van de gelicentieerde service te voorkomen, is dit apparaat bedoeld om binnenshuis te worden gebruikt. Als het buitenshuis wordt geïnstalleerd, is het apparaat onderworpen aan licenties.

Lijst van landen waar dit van toepassing is

Dit apparaat moet worden gebruikt in strikte naleving van de voorschriften en beperken van het land waar het wordt gebruikt. Neem contact op met de lokale instanties van het land waarin het product wordt gebruikt voor meer informatie. Zie http://ec.europa.eu/enterprise/rtte/implem.htm voor de recentste landenlijst.

CE
