GEBRUIKSAANWIJZING AWV 150E Ardo

BY Verkoopmaatschappi Frenko.

©EN publikatie van

ARDO

	pag.
Technische gegevens 4
Beschrijving apparaat 5
Verwijderen transportbeveiliging 13
Opnieuw aanbrengen transportbeveiling 14
Het plaatsen 14
Toevoerslang	16
Afvoerslang	17
Elektrische aansluiting 18
Het vullen van de trommel 18
Centrifugeren en onbalanscorrectie 19
Belading van de machine 19
Wasmiddellade	20
Gebruik van wasmiddel 21
Inschakelen van de machine 22
Uitschakelen van de machine 23
Onderhoud	24
Het pluizenfilter	25

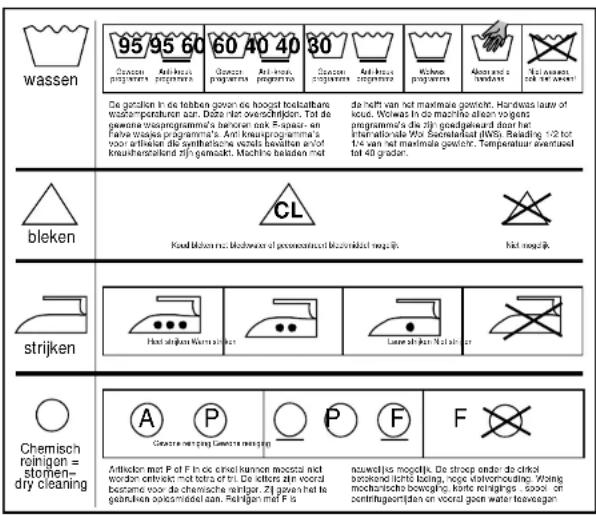

Wasgoed sorteren	26
Behandelingsvoorschriften	26
Vlekkentips	27
Storingen en mogelijke oorzaken	28

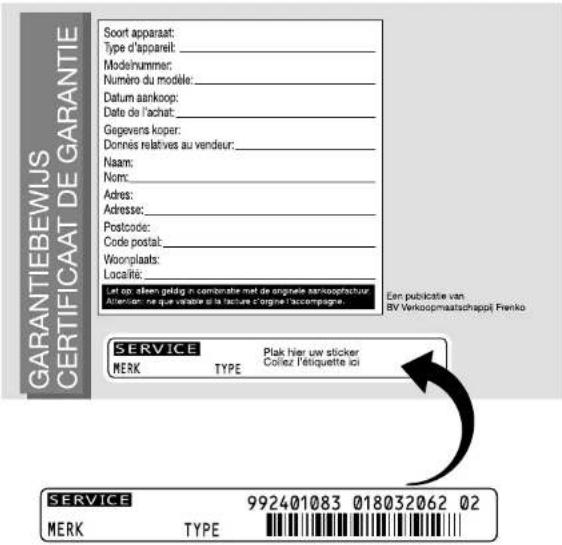

Service aanvraag	30
Energie- en waterverbruik	31
Beschrijving wasprogramma's	32/33
Garantiebewijs

AWV-150E 3

Geachte gebruiker,

Onze gelukwens met uw keuze van deze wasautomaat. Bedenk echter wel, dat een apparaat alleen goede diensten kan leveren, als het goed geïnstalleerd en bediend wordt. Wij raden u aan, voor het in gebruik nemen van deze wasautomaat, eerst zorgvuldig alle aanwijzingen en adviezen in deze gebruiksaanwijzing door te lezen.

Attentie

Elke wasautomaat is in de fabriek grondig getest en gecontroleerd. Hierdoor is het mogelijk, dat u nog wat achtergebleven water in het apparaat kunt aantreffen, dit is een normaal verschijnsel.

Belangrijk

Maak een afgedankt apparaat onbruikbaar door het netsnoer af te knippen en de sluiting van de deur(en) onklaar te maken. Voorkom zo, dat kinderen in een oud apparaat kruipen en daarbij hun leven op het spel zetten. Het is niet toegestaan een oud apparaat bij het huis- of grofvuil te zetten. Lever een oud apparaat in bij het gemeentelijk grofvuildepot of laat het ophalen. Informatie over inzamelplaatsen en afhaaltijden is verkrijgbaar bij uw plaatselijke reinigingsdienst. Alle kunststof onderdelen zijn voorzien van internationaal gehanteerde codes. Door deze codering en gesorteerd, schoon afval is een goede recycling mogelijk.

AWV-150E

Technische gegevens

Afmetingen:

Hoogte	85
Breedte	60
Diepte	58

Capaciteit:

Max. vulgewicht (droog wasgoed) 6 kg

Centrifuge toerental p/min. 500/1600

Opgenomen vermogen:

Aansluitwaarde 2200 W

Energieverbruik zie energielabel

Wisselspanning: 230V/50 Hz.

Waterdruk:

- Minimaal (0,5 Atm) 0,05 MPa

- Maximaal (10 Atm) 1 MPa

Tenminste zekeren met 10 Amp.

• Dit apparaat voldoet aan EEG/87/308 (VDE) radioontstoringsrichtlijn en CE-standaard.
• Let op, deze machine dient op een randaarde wandcontactdoos aangesloten te worden.
• Deze wasmachine is alléén bestemd voor huishoudelijk gebruik.

AWV-150E

5

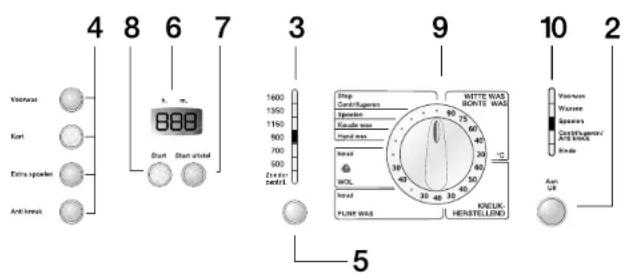

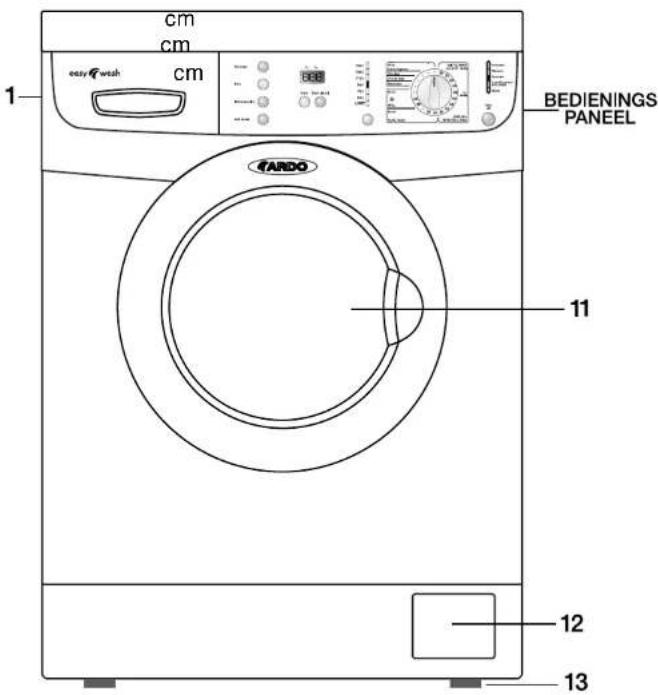

Beschrijving machine en bedieningspaneel

cm cm easy Q wash cm 1 TARDO BEDIENINGS PANEEL 11 12 13

fig. 1

4 8 6 7 Vietese Kert Extra spoken Anti-lens 3 1600 1350 1150 800 700 600 500 Zero for berd's 9 Stop Confristigues Speaker Kinds was Hand mass WOL Need PUNT WAS WATTE WAS BONTE WAS 40 70 80 90 100 40 60 70 80 90 100 5 KNEUK- HERSTELLEND Vanous Worse Speers Confristigues/ Anti-lens Aon UR

fig. 2

1. Wasmiddellade

De wasmiddellade (fig. 1:1) aan de voorkant van de machine heeft drie vakken:

• één voor inweken (biowas) en voorwas (fig. 6:1).
• één voor de hoofdwas (fig. 6:2).
• één voor de wasverzachter (fig. 6:3).

Om de verschillende reservoirs te kunnen vullen de lade met de hand in de uitsparing naar buiten trekken.

2. Toets Aan/Uit

Met deze toets kunt u de machine in- of uitschakelen en het programma onderbreken.

Let op: u start hier géén (was)programma's mee!

3. Controlelampjes centrifugetoerental

Een verlicht lampje toont u de huidige toerentalinstelling.

4. Toetsen voor extra programma's

(Voorwas - Kort - Extra Spoelen - Anti Kreuk).

AWV-150E 76 AWV-150E

Als een extra programma wordt ingeschakeld is de toets verlicht. Voor normaal vuil wasgoed zijn extra programma's niet nodig. Afhankelijk van het wasprogramma kunnen verschillende extra programma's met elkaar gecombineerd worden.

Extra programma's moeten worden gekozen nadat het eigenlijke (hoofd)wasprogramma is ingesteld en vóór de toets Start (fig. 2:8) wordt ingedrukt.

Om uw wasgoed te beschermen zijn extra programma's, welke binnen een gekozen wasprogramma niet uitvoerbaar zijn, niet instelbaar. Dit merkt u door het niet gaan branden van de betrokken toets (fig. 2:4). Om een gekozen extra programma uit te schakelen de betreffende (verlichte) toets opnieuw indrukken.

De keuzemogelijkheden zijn:

- Voorwas

Koud voorwassen vóór de automatisch volgende hoofdwas. Deze keus voegt een apart, kort (10 min.) wasprogramma toe op 40°C. Als een (extra) programma wordt gekozen met een lagere temperatuur dan 40°C., zal het water niet verder opwarmen dan tot die bepaalde temperatuur (bij een katoenwas van 30°C. met voorwas zal het water niet verder opwarmen dan tot 30°C).

- Kort

Een verkorte hoofdwas voor licht verontreinigt wasgoed.

Deze keus bekort de programmatijd van katoen- en synthetische wasprogramma's. Eén spoelgang vervalt en een 40° was duurt nu ongeveer 40 minuten.

Let op: het Voorwas programma kan niet gekozen worden in combinatie met het Kort programma.

- Extra Spoelen

Deze keus voegt een vierde spoelgang toe aan het ingestelde wasprogramma.

- Anti-kreuk

Voegt een anti-kreuk programma toe aan het eind van elke wasgang. Tot de vuldeur geopend is zal de trommel slechts zo nu en dan met een zeer laag toerental ronddraaien om kreuken te voorkomen. Als u gekozen hebt voor het Anti-kreuk programma zal het toerental van de centrifuge automatisch tot 750 toeren worden beperkt. Begrenzen van het toerental beperkt verder kreuken van de stof.

5. Toets centrifugetoerental

Met deze toets kan alléén een lagere snelheid gekozen worden dan de automatische instelling van een ingesteld (standaard) wasprogramma. Als u het toerental niet verandert, wordt het automatisch aan het wasprogramma aangepast.

Druk toets 5 (fig. 2:5) net zo vaak in tot het lampje bij het gewenste toerental verlicht is. Als u een hoger toerental kiest dan binnen een eerder ingestelde wasprogramma mogelijk is, accepteert het apparaat dat niet. Het lampje (fig. 2:3) van het huidige toerental is na instelling verlicht. Als u "Zonder centrif(ugeren)" kiest, wordt het wasgoed wel tussen de verschillende spoelgangen gecentrifugeerd, maar niet meer na de laatste spoelgang. Het wasgoed blijft in het spoelwater liggen en wordt niet gecentrifugeerd.

6. Venster (display)

Dit venster heeft twee gescheiden functies, het toont: 1. De tijdsduur (in uren en minuten) van een ingesteld

wasprogramma en is herkenbaar aan de groene pijl vóór de tijd (h – min.). En toont het einde van een wasprogramma door het woord END in het venster.

1. Het aftellen (eerst toets 8 Start indrukken) van een eventueel ingestelde vertraagde programmastart. Deze instelling is herkenbaar aan de rode pijl en een h. in het venster.

7. Toets Start uitstel

Met deze toets stelt u het aantal uur (max. 16 uur) in voor een uitgestelde (vertraagde) programmastart. U kunt kiezen uit de volgende instellingen: 1, 2, 3, 4, 6, 8, 10, 12, 14 en 16 uur. Druk de toets net zo vaak in, tot het gewenste aantal uur (h) vóór de start in het venster (6) verschijnt. Bijv. h. 1 1 voor het 11 uur uitstellen van de start. Druk daarna toets Start (8) in, waarna als bevestiging een rode pijl in het venster (6) verschijnt. Pas hierna begint het feitelijke aftellen van de ingestelde vertragingstijd en na afloop hiervan start de wasmachine automatisch.

8. Toets Start

Door het indrukken van deze toets kunt u: a. het ingestelde wasprogramma starten. b. het aftellen van een eventueel ingestelde vertraagde start laten beginnen.

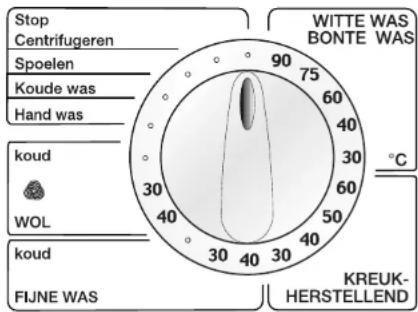

9. Programmakiezer

De programmakiezer bepaalt hoe het wasproces gaat verlopen. Stel een wasprogramma en temperatuur in door de programmakiezerknop naar links of rechts te verdraaien. De instelling kunt u zo nodig eventueel nog aanvullen met één of meer extra programma's (fig. 2:4). Zie hiervoor de wasprogramma tabellen.

De middenring van de draaiknop is tijdens gebruik verlicht en in het venster (fig. 2:6) wordt de vermoedelijke duur van het gekozen wasprogramma aangegeven.

Na de programmakeuze worden de instellingen kinderveilig vergrendeld. Er kunnen nu geen wijzigingen meer worden aangebracht en de machine maakt het ingestelde was-programma af.

Belangrijk! Zorg dat de draaiknop (9) met de streep precies op de juiste positie van het gekozen programma staat.

Op het paneel (fig. 2:9) voorkomende programma's zijn:

- Witte was/Bonte was.

Hoofdwas voor witte/bonte was op 30°C. tot 90°C.

- Kreukherstellend.

Hoofdwas voor kreukherstellend wasgoed op 30°C. tot 60°C.

- Fijne was.

Hoofdwas voor fijne was op 30°C. of 40°C. Voor alle fijne textiel, bijv. gordijnen/vitrage.

- Wol.

Hoofdwas (koud tot 40°C.) voor in de machine wasbare wol voorzien van het wolmerk en de aanduiding "krimpvrij" of "wasmachine veilig" en verder erg teer wasgoed.

- Handwas.

Vervangend programma voor handwas 30°C.

- Koude was.

De machine wast met koud water.

- Spoelen.

Voor wasgoed dat met de hand gewassen is en alleen maar gespoeld en gecentrifugeerd hoeft te worden.

- Centrifugeren en afpompen.

Het wasgoed wordt na ieder basisprogramma gecentrifugeerd, als er een centrifugetoerental is ingesteld.

- Stop.

In deze stand kunt u het programma onderbreken en eventueel opnieuw instellen (resetten). Zodra de display (fig. 2:6) knippert kunt u een nieuwe programma-instelling kiezen. U hebt hier ca. 2 minuten de tijd voor, als u langer wacht schakelt de machine uit.

Tijdens het wasprogramma wordt door een verlicht lampje aangegeven met welk deel van het programma het apparaat bezig is. Na afloop van het programma blijft het lampje Centrifugeren/Anti-kreuk (10) nog 2 minuten branden.

Als daarna het Einde lampje aangaat en in het venster (6) de letters END verschijnen, kan de vuldeur na een paar minuten worden geopend.

11. Vuldeur wastrommel met handgreep

De machine is voorzien van een beveiliging die het openen van de vuldeur tijdens een lopend programma voorkomt. Als het Einde (10) lampje gaat branden en in het venster (6) END verschijnt, kan de vuldeur na een paar minuten worden geopend.

Open de vuldeur door deze met de handgreep naar u toe te trekken. Vul de trommel, leg het wasgoed hierbij losjes in de trommel en sluit de deur.

12. Pluizenfilter (toegangsklep)

Op de binnenkant van het geopende klepje is een etiket met technische specificaties van het apparaat aanwezig. Achter de klep is de knop van het pluizenfilter aanwezig (fig. 7A en 7B).

13. Stelpoten

Stel met behulp van de vier in hoogte verstelbare poten de machine waterpas. Kleine oneffenheden in de vloer kunt u compenseren door het verstellen van de stelpoten. Draai na de waterpasafstelling de contramoeren stevig aan (zie fig. detail).

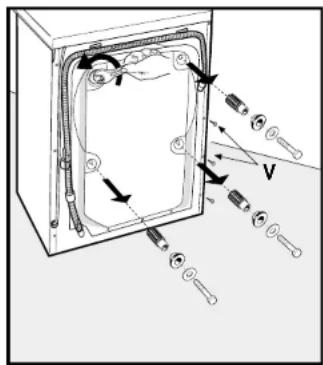

Het verwijderen van de transportbeveiliging.

De trommel van de machine is tijdens het transport beveiligd door 4 transportschroeven met bijbehorende ringen, rubberbussen en kunststof afstandhouders (fig. 3A). Voor de machine in gebruik genomen kan worden, moet eerst deze transportbeveiliging (achterzijde van de machine) met toebehoren worden verwijderd, zie daarvoor fig. 3A. Bewaar, na het losdraaien en verwijderen van de 4 transportschroeven en afstandhouders, deze onderdelen voor mogelijk hergebruik bijv. tijdens een verhuizing. De door het verwijderen van de transportschroeven ontstane openingen in de achterplaat van de machine kunt u afdichten met doppen (fig. 3B).

AWV-150E 1514 AWV-150E

Opnieuw aanbrengen van de transportbeveiliging

Verwijder de doppen (fig. 3B) uit de openingen van de transportbeveiliging (fig. 3A).

Bevestig op juiste wijze de 4 transportschroeven met toebehoren en afstandhouders in de openingen (fig. 3A) en draai de schroeven handvast aan.

Attentie:

Indien door het niet navolgen van de transportbeveiligingverwijder-voorschriften schade ontstaat, wijst de leverancier alle verantwoordelijkheid hiervoor af.

Het plaatsen

De machine kan in de keuken, de badkamer of elders worden geplaatst, waar een kraan, een afvoermogelijkheid en een randgeaarde wandcontactdoos of trekschakelaar aanwezig is.

Om het apparaat waterpas te stellen kunt u gebruik maken van de verstelbare poten, zorg ervoor dat de contramoeren goed aangedraaid worden. Een goede afstelling bevordert het juiste functioneren van het apparaat. (zie fig. detail)

Let op:

• Het aansluitsnoer en stekker van het apparaat moeten ook na de installatie altijd bereikbaar zijn.
• Het vervangen van het aansluitsnoer dient altijd door onze erkende Service Dienst te gebeuren.

• Wij adviseren u gordijnen/vitrages in een kussensloop of waszak te doen en deze daarna pas in de trommel te stoppen;
• Controleer, vóór u de machine vult, of de zakken van de kledingstukken leeg zijn, ritssluitingen gesloten en loszittende knopen verwijderd of eerst aangezet zijn;
• Verwijder achtergebleven muntstukken, medaillons, sleutels en andere harde kunstof- en zwaardere metalen voorwerpen. Deze en andere voorwerpen kunnen uw machine ernstig beschadigen;
• Ook, ter versteviging in bepaalde kledingstukken aanwezige metalen beugels en harde baleinen, bijv. BH-beugels, kunnen schade toebrengen aan de trommel;
• Was geen rafelig of gescheurd goed; herstel het eerst;
• Was kleine artikelen, zoals babysokjes, ceintuurs en dergelijke in een sloop. Zulke kleine artikelen kunnen tussen de trommel en de kuip geraken;

• Overlaad het apparaat niet, raadpleeg de betreffende adviezen in de gebruiksaanwijzing;

• Schakel na gebruik altijd de stroomtoevoer uit door, afhankelijk van de wijze van installatie, de stekker uit het stopcontact te trekken of de badkamertrekschakelaar in de uit-stand te schakelen;

• Draai na gebruik altijd de watertoevoer dicht.
• Wees er attent op, dat tijdens het wassen met hoge temperaturen, het glas van de vuldeur erg warm kan worden.

De toevoerslang

A B C fig. 4

De wasautomaat wordt geleverd met een watertoevoerslang, waarvan de zijde met de haaksebocht op de wasautomaat moet worden gemonteerd. De andere zijde op een koudwater-kraan met schroefsluiting 3/4 inch aansluiten.

Bij het aansluiten dient u de volgende punten op te volgen:

- Plaats filter B (fig. 4) in de slang (C), alvorens deze aan de kraan (A) te bevestigen. Plaats het andere

tussenrubbertje tussen de machine en de toevoerslang.
- Voor aansluiting op leidingen die langere tijd niet gebruikt of nieuw zijn, eerst water door laten lopen, zodat roest en vuil verwijderd zijn;
- Controleer of de plaatselijke waterdruk (eventueel opvragen bij uw waterleidingbedrijf) valt tussen de minimale en maximale waterdruk die aangegeven is in de technische informatie (pagina 4);
- De wasmachine moet op koud water worden aangesloten.

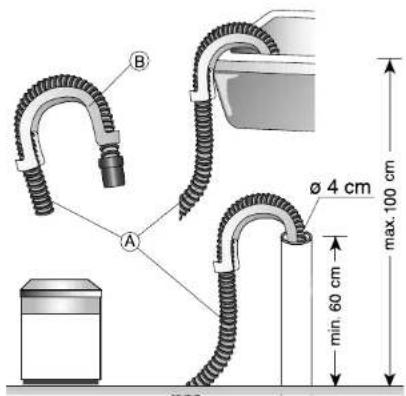

De afvoerslang

B A ø 4 cm min. 60 cm max. 100 cm

fig. 5

De waterafvoerslang is reeds kant en klaar aan de machine gemonteerd. Hij kan in de gootsteen, wasbak e.d. geplaatst worden met behulp van de bijgeleverde

zwanenhals (zie fig. 5B) of u kunt hem in een bestaande afvoerbuis hangen. LET OP: zorgt u ervoor dat er ruimte blijft tussen afvoerslang en afvoerbuis, zodat er lucht bij kan komen. Dit voorkomt hevelwerking. Buig de slang niet te veel om verstopping te voorkomen.

• Het uiteinde van de slang mag niet hoger dan 100 cm en niet lager dan 60 cm van de vloer geplaatst worden;
• Deze slang mag niet verlengd worden;
• Zet de slang nooit vast, dit voorkomt hevelwerking.

Elektrische aansluiting

De aansluiting moet overeenkomen met de voorschriften van het plaatselijke elektriciteitsbedrijf. Het voltage dat aangegeven is op het indicatieplaatje (op de binnenzijde van het klepje van het pluizenfilter) moet overeenkomen met dat van het plaatselijke elektriciteitsnet.

Wees in de badkamer en andere natte ruimten altijd extra voorzichtig met elektriciteit en zorg er voor dat u droge handen heeft bij de aanraking van elektrische apparaten.

Wij raden het gebruik van verlengsnoeren sterk af.

Het vullen van de trommel

De machine heeft een capaciteit voor 6 kg droog wasgoed. Houdt rekening met de vuilgraad. Bij zeer vuil wasgoed vult u de machine wat minder, zodat het sop makkelijk overal kan doordringen. Bij synthetische weefsels en wollen stoffen niet meer dan voor de helft van de maximale capaciteit vullen (ca. 3 kg).

Een te volle trommel heeft een slechter wasresultaat tot gevolg. Grote en kleine stukken wasgoed zorgen samen in een trommel voor een nog beter wasresultaat.

Centrifugeren en onbalanscorrectie

Een goede verdeling van het wasgoed in de trommel is zéér belangrijk. Lees daarom de onderstaande aanwijzingen.

• Leg het wasgoed losjes in de trommel en verdeel het over het gehele oppervlak. Wanneer het wasgoed zich niet goed over de trommel kan verdelen zal de wasautomaat in onbalans raken.
• Als het balans controle- en correctiesysteem de onbalans vaststelt, zal het proberen het wasgoed opnieuw over de trommel verdelen.
• Indien het niet lukt de was redelijk te verdelen, zal de machine met een lager toerental dan was ingesteld of zelfs in het geheel niet centrifugeren. Dit laatste om schade aan het apparaat of de omgeving te voorkomen.
• Onbalans kan ontstaan door onderbelading met bijv. één enkel stuk wasgoed, voeg in dat geval extra wasgoed toe. Onbalans kan ook ontstaan door ongelijkmatige belading bijv. een groot stuk wasgoed wat véél water opneemt.

Belading van de machine

In verband met overbelasting van de motor dient u rekening te houden met de belading van stoffen die veel water opnemen (z.g.n. absorberende stoffen) zoals bijv. badhanddoeken, badlakens, plaids enz.

Uw machine heeft een maximale beladingscapaciteit van 6 kg droog wasgoed. De verhouding tussen stoffen die veel water opnemen en dus veel zwaarder zullen worden en stoffen die minder water opnemen, dient dan ook bijv. ca. 3 kg. katoen en 2 kg badhanddoeken enz. te zijn. Een belading met alleen stoffen die veel water opnemen

kan overbelasting van de motor tot gevolg hebben. Wij adviseren, uit milieu oogpunt, om een wasbeurt zoveel mogelijk met volle belasting in plaats van wasbeurten met gedeeltelijke belasting uit te voeren.

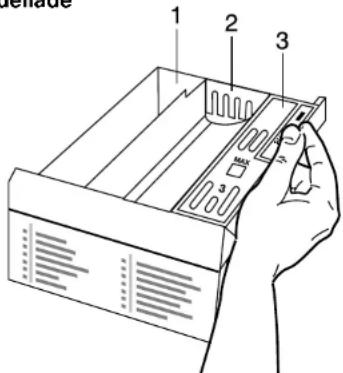

Wasmiddellade

1 2 3

fig. 6

De wasmiddellade heeft drie vaste vakken (zie fig.6):

1. Voor bio- en voorwas.
2. Voor hoofdwas.

3. Voor naspoelmiddel/wasverzachter.

4. Om de vakken te kunnen vullen dient de wasmiddellade, tot aan de blokkade, te worden uitgetrokken.

5. De vakken worden voor het begin van het wasprogramma gevuld.
6. Voor het in werking stellen van de machine moet de

wasmiddellade weer in z'n geheel naar binnen geschoven worden en mag, zolang de machine zich met water vult, niet meer uitgetrokken worden. Het verdient aanbeveling, door het regelmatig afspoelen met water, de vakken (reservoirs) te reinigen van eventueel aangekoekte wasmiddelresten.

• Om vak 3 schoon te maken, eerst de zeeplade uit de machine verwijderen, haal daarna het losse inzetstuk dat in dit vak is geplaatst er af door het aan de achterkant op te tillen. Plaats het inzetstuk na het schoonmaken weer terug.
• U kunt de wasmiddellade (fig. 6) uit het apparaat halen door de lade, tot de stuit, naar voren te trekken. Daarna de ontgrendelingsnok van de lade (zie fig. 6) rechtsachter indrukken en de lade uit het apparaat halen. Na het schoonmaken van de wasmiddellade deze in de machine terugplaatsen door het opnieuw indrukken van de ontgrendelingsnok (PUSH) om daarna de lade in het apparaat terug te schuiven.

Gebruik van wasmiddel

Gebruik alleen schuimremmende wasmiddelen die speciaal voor trommelwasmachines in de handel zijn. De hoeveelheid kunt u van de verpakking aflezen. Voor bonte was, kreukherstellende was, fijne was en wolwas raden wij u aan een speciaal wasmiddel te nemen. Voor de nabehandeling dient u bij voorkeur vloeibare middelen te gebruiken (wasverzachter).

De hoeveelheid wasmiddel hangt af van:

a. De hoeveelheid was.
b. De vuilgraad van uw was.

c. De hardheid van het water.

d. Het soort wasmiddel.

(Zie ook op de verpakking van de wasmiddelfabrikant.)

Het wasresultaat hangt ook af van de juiste hoeveelheid wasmiddel. Te veel wasmiddel kan een grote hoeveelheid schuim veroorzaken. Hierdoor verliest het wasmiddel aan reinigingskracht. Te veel wasmiddel veroorzaakt vlekken e.d. die slechts moeizaam verwijderd kunnen worden. De hardheid van het water kunt u bij het plaatselijke waterleidingsbedrijf opvragen. Bij zeer hard water kunt u het beste een onthardingsmiddel aan uw wasmiddel toevoegen. Wij wijzen u er op, dat in combinatie met het gebruik van moderne wasmiddelen en high-tech wasautomaten het voor 60° of zelfs 40° niet nodig is om met een hogere, dan door de wasmiddelfabrikant aangegeven temperatuur-instelling te wassen. Ook zal in de praktijk een voorwasprogramma vaak niet nodig zijn.

Inschakelen van de wasmachine (fig. 1 en 2)

Verricht de onderstaande handelingen in een vaste volgorde, dit ter voorkoming van vergissingen:

• De water(toevoer)kraan helemaal opendraaien.
• De wasautomaat inschakelen met Aan/Uit toets (2), twee controlelampjes en de kiesschijf zijn verlicht.
• Met de programmakiezer (9) een wasprogramma kiezen.
• Eventueel extra programma ('s) bijkiezen (4).

• Eventueel het centrifugetoerental verlagen (5) of Zonder centrifuge kiezen (5).

• Eventueel een vertraagde programmastart (7) instellen.

• De vuldeur openen, wasgoed in de machine doen (11).
• De vuldeur goed sluiten.
• Wasmiddel toevoegen.
• Let op, dat de hoeveelheid* wasverzachter niet boven de aangegeven MAX marking in het wasverzachtervak (fig. 6:3) uitkomt (*zie aanwijzingen op verpakking).
• Wasprogramma starten door toets 8 in te drukken.
• Als in het venster (6) de letters ERR verschijnen (van ERROR d.i. fout) bijv. omdat de waterkraan niet openstaat, stel dan het programma opnieuw in (resetten). Doe dit door middel van het instellen van de programmakiezer (fig. 2:9) op de Stop positie en herstart de machine. Als de letters ERR blijven verschijnen neem dan contact op met de Service Dienst.

Uitschakelen van de wasmachine (fig. 1 en 2)

• Na beeindiging van het wasprogramma zal het lampje van Einde in het programmaverloop (10) branden en zijn de letters END in het venster (6) zichtbaar.
• De wasautomaat uitschakelen met de Aan/Uit toets (2).
• De water(toevoer)kraan sluiten.
• De wasmiddellade (1) klein stukje naar buiten trekken zodat deze beter aan de binnenzijde kan drogen.
• De vuldeur (fig. 1:11) openen en het wasgoed uit de machine halen.

N.B. De machine is voorzien van een elektronische deurbeveiliging. Wanneer END in het venster (6) verschijnt kan na enkele minuten de machine (vuldeur) geopend worden.

- Laat na gebruik de vuldeur (fig. 1:11) een klein stukje openstaan zodat het apparaat kan drogen.

Onderhoud

Door toepassing van hoogwaardige kunststoffen en de bescherming van de buitenmantel door hoogwaardige lakken, zijn bijzondere maatregelen voor het onderhoud van de machine niet nodig. U kunt volstaan met na het wassen de machine met een vochtige doek af te nemen. Desgewenst kunt u van tijd tot tijd het lakwerk ook met een goede boenwas of autowas behandelen. Gebruik echter nooit schurende middelen. Laat na het wassen de deur een poosje enigszins open staan, zodat rubber delen in het apparaat goed kunnen drogen.

Tips:

• Bonte en witte was nooit bij elkaar wassen. De witte was zal dan een grauwe kleur gaan vertonen;
• Nieuwe bonte was kan kleur afgeven. U doet er beter aan deze was eerst apart te wassen;
• Kleding en wasgoed van wol moeten voorzien zijn van het officiele wolmerk en de toevoeging "vervilt niet", "wasmachine bestendig" of iets dergelijks;
• Wollen wasgoed alleen voorzien van het wolmerk is niet geschikt om in een wasmachine te wassen;
• Gordijnen en synthetisch materiaal moet zeer voorzichtig behandeld worden;
• Zorg ervoor dat alle zakken leeg zijn. Knoop banden en ceintuurs vast, trek ritssluitingen dicht en controleer op loszittende knopen.

Het pluizenfilter (fig. 7)

Het pluizenfilter dient om verstopping van de afvoerpomp te voorkomen en moet regelmatig schoongemaakt worden. Door het klepje te openen en de knop een slag naar links te draaien, kunt u het filter uit de machine halen. Schoonspoelen onder een flinke straal water en daarna terugplaatsen, waarbij u er op moet letten dat het merkteken op het filter samenvalt met het filterhuis. Een etiket op het geopende klepje (fig. 7) onder het pluizenfilter is voorzien van technische specificaties.

LET OP: Voor u het filter eruit neemt, doet u er goed aan een bak onder de filterklep te zetten, om het in de pomp achtergebleven water op te vangen.

Voorbereiding van het wasgoed sorteren

Let bij het sorteren van uw wasgoed op de behandelings-etiketten of labels van de textielfabrikant in uw wasgoed. Er zijn vier groepen, welke altijd afzonderlijk gewassen dienen te worden:

• witte was
• niet kleurechte bonte was
• kleurechte bonte was
• fijne was (zijde, nylon enz.)

Internationale behandelingsvoorschriften

wassen 95/95 60 De getaikin in de lebden geven de hoogst boodafthans wadamproderatoren aan. Date het overschrijden. Tal de gewinne waspogramme's bensorn enk R-sparer- en halfte wayses programma's. Anti kneuwprogramma's voor artikel als synthetische voets bevaillen en/ot kneuhransleiding zijn gemakt. Machine belaiden met de heeft van tot maximale gewichte. Hardwas laats of loud. Wowas in de machlike alleen voigies programme's die zijn goedgejaard door het internationale Wix Szenelstraat (Wix). Bealding 1/2 for 1/4 van tot maximale gewichte. Temperaturet avenaat tol 44 graden. bleken CL Koed Mukken met: Mochwaren of premonemiczet muzvinkred magijk. Nicht mogelijk. strijken Hoot albijnen Kurem alijnen Lauer alijnen 'N' alijnen Chemisch reinigen = stomen- dry cleaning A Create net prog Gengere is nonging P F F Artikken met F of F in een cliniken mooszal niet worden artikel not tetra ertr. De itters zin vooral banname voor de chemische reiniger. Zij geven het le geendruken opcimised aan. Reitigen met F is nuwelijkes mogelijk. De stroop onder de cirkel betekend lichte boking, noge stavemooding. Waing mochanische beweging, korte reinighejs . Savor om santitiggoortijden en vooral geen water tevegegen

Vlekkentips

Hardnekkige vlekken kunt u het best voor het wassen verwijderen en wel zo snel mogelijk. Verse vlekken laten zich namelijk makkelijker weghalen dan oude vlekken.

• Bloedvlekken:
  Met koudwater en zeep behandelen.
• Vlekken van viltstiften, ballpoints, kleurstiften, verf: Behandelen met alcohol of ontkleurder.
• Vetvlekken:

Het vet verwijderen met benzine of tetra.

• Grasvlekken:
  Behandelen met ontkleurder.
• Koffie,thee, cacao, fruit en rode wijn vlekken: Witte katoenen weefsels en met indanthreen gekleurde stukken wasgoed behandelen met chloor. Lichte vlekken lossen op tijdens het wassen.
• Kleefstof, lijm:

Behandelen met aceton.

- Make-up vlekken:

De vlekken met een vlekkenmiddel verwijderen. Hardnekkige vlekken in verdund chloor nabehandelen.

- Teervlekken:

Met een vlekkenmiddel, alcohol of benzine voorbehandelen, daarna met zachte zeep inwrijven.

Volg bij het gebruik van vlekkenmiddelen de gebruiks-aanwijzing altijd stipt op en wees er voorzichtig mee, deze middelen zijn brandbaar. Wij adviseren u na behandeling met deze middelen het wasgoed te laten drogen in de

buitenlucht, ook kunnen deze middelen de kleur van de stof weleens aantasten, probeer het daarom altijd eerst op een niet in het zicht vallend plekje (zoom, binnennaad). Gebruik ontkleuringsmiddelen e.d. nooit in de wasmachine.

Storingen en mogelijke oorzaken

Reparaties aan onze wasautomaten mogen alleen worden uitgevoerd door onze eigen monteurs, reparaties door derden of uzelf kunnen leiden tot het opheffen van de lopende garantietermijn.

Een aantal storingen kunt u echter zonder probleem zelf verhelpen:

Het programma begint niet:

• deur niet goed gesloten
• stekker te los in het stopcontact
• zekeringen/stoppen niet in orde
• kraan gesloten

Apparaat neemt geen water:

• kraan niet opengedraaid
• zijn de zeefjes en slangen schoon?
• zeepbak verstopt

Wasverzachter wordt te vroeg meegenomen:

- er is hevelwerking ontstaan.

Wasverzachter wordt direct meegenomen:

- er wordt te veel wasverzachter in het vak gedaan,

waardoor het wasverzachterniveau te hoog stijgt en de wasverzachter direct wegloopt.

Water wordt niet weggepompt:

• afvoerpomp verstopt
• filter verstopt

Wasautomaat centrifugeert niet:

- centrifuge stoptoets (indien aanwezig) ingedrukt dit blokkeerd de centrifuge gang

Apparaat centrifugeert niet voldoende

• te zwaar beladen
• teveel grote stukken wasgoed in de trommel.

Is geen van de genoemde zaken de oorzaak van de storing, neem dan contact op met de Service Dienst. Zie onderstaande gegevens.

Nederland

EM SERVICE BV

Postbus 50043

1305 AA ALMERE

Tel. [phone]

Fax [phone]

www.emservice.nl

België

EM SERVICE

Hundelgemsesteenweg 105

9820 Merelbeke

Tel. 09 - 2111100

Fax 09 - 2105129

www.emservice.nl

AWV-150E

Wat willen wij van u weten als u een Service aanvraag doorgeeft ?

De gegevens die op de SERVICE-sticker staan. Let op, vaak is deze sticker reeds aangebracht op de achterzijde van het (nog in te vullen) Garantiebewijs.

GARANTIEBEWIJS CERTIFICAAT DE GARANTIE Soort apparaat: Type d'appareit: _ Modenummer: Numero du modèle: _ Datum aankoop: Date de l'achat: Gegevens koper: Donnés relatives au vendeur: Naam: Nom: Adres: Adresse: Postcode: Code postal: Woonplaats: Locaïki: Let op alleen geläg en combinatie niet de originee aanwoordstruur Attention ne que liande si la facture d'origine l'accompagne. Een publicatie van BV Verkoopmaatschappij Frenko SERVICE MERK TYPE Plak hier uw sticker Collez l'étiquette ici SERVICE MERK TYPE 992401083 018032062 02

AWV-150E 31

Energie- en waterverbruik informatie

Voorbeelden gemeten bij maximale belading conform de EEG-standaard EN 60456.

Programma 3* met 60' is het basisprogramma voor het energielabel conform EEG-standaard EN60456.

Programma beschrijving

Soort wasgoed (opschrift van de Programmakiezer)	Water temp.	Max. vul-gewicht droog wasgoed	Toeren centrif.	Aantal spoel-gangen	Mogelijke extra (optionele) programma's
Witte was/Bonte was90°C witte was, katoen en linnen zonder speciale kenmerken	90°C	6 kg	1600	3	- Voorwas- Kort- Extra Spoelen- Anti-kreuk
Witte was/Bonte was75°C witte was, katoen en linnen kleurecht zonder speciale kenmerken	75°C	6 kg	1600	3	- Voorwas- Kort- Extra Spoelen- Anti-kreuk
Witte was/Bonte was60°C kleurecht katoen, linnen en synthetische weefsels zonder speciale kenmerken	60°C	6 kg	1600	3	- Voorwas- Kort- Extra Spoelen- Anti-kreuk
Witte was/Bonte was40°C niet kleurecht katoen nylon polyester, synthetische weefsels	40°C	6 kg	1600	3	- Voorwas- Kort- Extra Spoelen- Anti-kreuk
Witte was/Bonte was30°C synthetische- en fijne was	30°C	6 kg	1600	3	- Voorwas- Kort- Extra Spoelen- Anti-kreuk
Kreukherstellend60°C synthetische was, nylon gekleurd nylon, polyester en acrylaat/katoen weefselmengsels	60°C	6 kg	800	3	- Voorwas- Kort- Extra Spoelen- Anti-kreuk
Kreukherstellend50°C synthetische was, nylon gekleurd nylon, polyester,katoen	50°C	6 kg	800	3	- Voorwas- Kort- Extra Spoelen- Anti-kreuk
Kreukherstellend40°C gekleurde synthetische was gekleurd nylon, polyester en speciale weefselmengsels	40°C	6 kg	800	3	- Voorwas- Kort- Extra Spoelen- Anti-kreuk
Kreukherstellend30°C synthetische- en fijne was vitrages (acryl) en wol/polyester weefselmengsels	30°C	6 kg	800	3	- Voorwas- Kort- Extra Spoelen- Anti-kreuk

Soort wasgoed (opschrift van de Programmakiezer	Water temp.	Max. vulgewicht droog wasgoed	Toeren centrif.	Aantal spoel-gangen	Mogelijke extra (optionele) programma's
Fijne was40°C katoen en synthetisch katoen/synthetische mengsels	40°C	3,0 kg	500	3	- Anti-kreuk
Fijne was30°C zijde en lijne was voor bijna alle tere weefsels, behalve met het etiket "handwas"	30°C	3,0 kg	500	3	- Anti-kreuk
Fijne was (koud) zijde en tere weefsels	nvt	3,0 kg	500	3	- Anti-kreuk
Wol40°C wol en wolmongsels voor machinaal wasbare wol	40°C	1,2 kg	800	3
Wol30°C zijde en tere weefsels	30°C	1,2 kg	800	3
Koud (wol) voor met de machine wasbare wolmengsels	nvt	1,2 kg	800	3
Handwasgemenge weefselsVervangend programma voor handwas	30°C	1,5 kg	800	3	- Anti-kreuk
Koude waswol-koud, voor fijne weefsels zonder het etikel "Handwas"	nvt	6 kg	1600	2	- Anti-kreuk- Extra Spoelen
Spoelenvoor bijna alle met de hand wasbare stoffen, behalve die met een etiket/label "Niet centrifugeren"	nvt	6 kg	1600	3	- Extra Spoelen
Afpompen en centrifugerenprogramma met de hand wasbare stoffen welke gecentrifugeerd mogen worden.	nvt	6 kg	1600	3	- Anti-kreuk
Stop

nvt = niet van toepassing

AWV-150E

Table des matières

1. Aanspraak op garantie vervaat het defekt naar het oedeel van ondergetekende het gevoijd is van onoordeelundig gebruik of misbruik, zoals aansluiting op een verkeerde netspanning, konnelijke ruwe behandeling van verwaafzozing respectievelijk niet-Inachineming van de gebruiksalwijzing. Evenmin kan aanspraak op garantie aan wordt gemakt indien aan het apparaat veranderingen zijn aangetracht of hieraan reparaties zijn uitgevoerd zonder toestemming van ondergetekende.

2. De in punt 2 genoemde-garantie houdt in, dat optredende stormen pedurende 36 maanden op vertoon van het garantiebewijs met aankooplaktuur worden gerepareerd zonder berekening van arbeidsloon en eventueelte vervangen onderdelen die eigendom worden van ondergetekende.

3. B) norma huishoudelijk gebruik en onderhoud wordt, het apparaat gedurende 35 maanden na aankoor gegarandeerd tegen materiaal-enoi fabricafkouten. De garantie geldt niet voor lakwerk en voor onderdalen van gijls, rubber, kunstistol en verlichting. De garantidetermijn is bepekt tot 6 maanden, indien het toestel industriel of in gemeenschappelijke ruimten wordt gebruikt.

4. Ondergetekende verklaart del dit apparaat voor het verlaten van de fabriek nauwkeurig is gecontroleerd en aan alle normale eisen van bruikbaarheid, betrouwbaarheid en levensduur voldoet.

GARANTIEBPAUIGEN (voor garantiebewijs ze aorterbald)

1. Wanneer door omstandigheden hot apparaat, of onderdien daarvan, ter keuring of reparatie moet worden verzonden, dient dit na voorlaand overleg FRANCO te geschieden met bijvoeging van het garantiebewijs en aankooplaktuur.
2. Indien binnen de garantieremijn reparities worden vericht, wordt de corspronkelijke garantieremijn niet verlengt.
3. Voor daden of verzuimen van ondergeschikten, die te wijlen zijn aan grove schuld of opzet, behave voorover die daden of verzuimen schads aan het betrokken apparaat ten gevoige hebben, is ondergetekende niet verantwoordelijk.
4. Voor (een) aangevratagdei en tevoren aangekondigstei bezooken, waarbij de aanvagerster niet thuis wordt getroffen, worden voorijkosten in rekening gedracht. HET GARANTIEBEWIJS BEZIT SLECHTS GELDIGHEID, INDIEN DIT OP DE DATUM VAN AANKOOP VOLLEDIG IS INGEVULD EN IN COMBINAIE MET DE ORIGINEE AANKOOPFACTUUR OVERLEED KAN WORDEN.
