GEBRUIKSAANWIJZING GVW580ONY Pelgrim

Gebruiks- aanwijzing

User manual

Veiligheidsinformatie

Beschrijving van het product 5

Bedieningspaneel

Bediening van het apparaat 7

De waterontharder instellen 7

Gebruik van zout voor de afwasautomaat

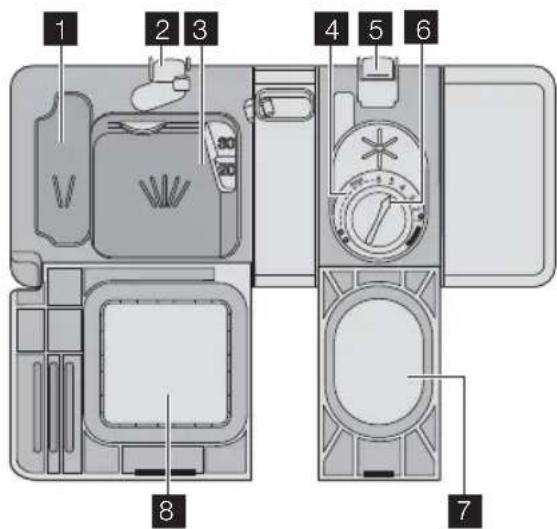

Gebruik van afwasmiddel en glansmiddel

De afwasautomaät inruimen 10

Een afwasprogramma selecteren en starten 5 12

Afwasprogramma's

Onderhoud en reiniging 14

Problemen oplossen 14

Wijzigingen voorbehouden

Veiligheidsinformatie

Lees deze handleiding zorgvuldig alvorens het apparaat te installeren of te gebruiken:

• Voor uw veiligheid en de veiligheid van uw eigendommen.
• Om het milieu te helpen.
• voor de correcte werking van het apparaat.

Houd deze instructies altijd in de buurt van het apparaat, ook als u verhuist of het apparaat aan iemand anders geeft.

De fabrikant is niet verantwoordelijk voor schade veroorzaakt door een foutieve installatie.

Veiligheid van kinderen en kwetsbare mensen

• Mensen, met inbegrip van kinderen, met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis, mogen dit apparaat niet gebruiken. Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen. Gevaar voor verstikking of letsel.
• Bewaar alle afwasmiddelen op een veilige plaats. Laat kinderen de afwasmiddelen niet aanraken.
• Houd kinderen en huisdieren uit de buurt van het apparaat als de deur open is.

Algemene veiligheid

• De specificaties van het apparaat mogen niet worden veranderd. Risico op letsel en beschadiging van het apparaat.
• Volg de veiligheidsinstructies van de af-wasmiddelfabrikant om brandwonden aan ogen, mond en keel te voorkomen.
• Drink geen water uit het apparaat. Er kan afwasmiddel in uw apparaat achtergebleven zijn.
• Houd de deur van het apparaat niet open zonder toezicht. Hierdoor voorkomt u persoonlijk letsel en vallen op een open deur.
• Ga niet op de open deur zitten of staan.

Gebruik

• Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik. Gebruik het apparaat niet voor andere doeleinden om persoonlijk letsel en schade aan uw eigendommen te voorkomen.
• Gebruik het apparaat alleen om accessoires dat geschikt is voor afwasmachines, schoon te maken.
• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat. Risico op explosie of brand.
• Plaats de messen en alle voorwerpen met scherpe punten met de punt naar beneden in de bestekmand. Als dat niet past, leg ze dan horizontaal op het bovenrek of in het messenrek. (Niet alle modellen hebben een messenrek).

• Gebruik alleen gespecificeerde producten voor afwasmachines (afwasmiddel, zout, glansspoelmiddel).

• Zout dat niet gespecificeerd is voor af-wasmachines, veroorzaakt schade aan de waterontharder.

• Vul het apparaat met zout voordat u een afwasprogramma start. Zout dat in het apparaat is achtergebleven, kan roest veroorzaken of een gat in de onderkant van het apparaat maken.
• Vul het glansmiddeldoseerbakje nooit met andere middelen dan glansspoelmiddel (bijv. afwasmachinereinigingsmiddel, vloeibaar afwasmiddel). Dit kan het apparaat beschadigen.
• Zorg er voor dat de sproeiarmen vrij kunnen ronddraaien voordat u een afwasprogramma start.
• Het apparaat kan hete stoom laten ont-snappen als u de deur opent terwijl er een wasprogramma wordt uitgevoerd. Hierdoor ontstaat een risico op brand-wonden.
• Verwijder pas borden uit het apparaat als het wasprogramma is voltooid.

Onderhoud en reiniging

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u het apparaat gaat schoonmaken.
• Gebruik geen ontvlambare producten of producten die corrosie kunnen veroorza-ken.
• Gebruik het apparaat niet zonder filters. Zorg dat de filters op de juiste wijze worden geïnstalleerd. Een onjuiste installatie levert onbevredigende wasresultaten en schade aan het apparaat op.
• Gebruik geen waterstralen of stoom om het apparaat te reinigen. Gevaar op een elektrische schok en schade aan het apparaat.

Montage

• Zorg ervoor dat het apparaat niet is beschadigd. Installeer een beschadigd apparaat niet en sluit een beschadigd apparaat niet aan. Neem contact op met de leverancier.
• Verwijder alle verpakking voordat u het apparaat installeert en gebruikt.
• Alleen een erkende persoon mag de elektrische installatie, het loodgieterswerk en de installatie van het apparaat uitvoe-

ren. Dit om het risico op structurele schade of lichamelijk letsel te voorkomen.

• Zorg er tijdens de installatie voor dat de stekker uit het stopcontact is gehaald.
• Boor niet in de zijkanten van het apparaat om schade aan de hydraulische en elektrische onderdelen te voorkomen.

• Belangrijk!Houd u aan de instructies in de sjabloon die met het apparaat zijn meegeleverd:

• Installatie van het apparaat.

• Voor het in elkaar zetten van de deur.
• Het aansluiten van de watertoevoer en -afvoer.

- Zorg ervoor dat het apparaat onder en naast veilige installaties wordt geïnstalleerd.

Voorzorgsmaatregelen bij vorst

• Installeer het apparaat niet op een plek waar de temperatuur onder de 0°C komt.
• De fabrikant is niet aansprakelijk voor enige schade door bevriezing.

Aansluiting aan de waterleiding

• Gebruik nieuwe slangen om het apparaat aan te sluiten op de watertoevoer. Gebruik geen gebruikte slangen.
• Sluit het apparaat niet op nieuwe leidingen aan of op leidingen die lang niet zijn gebruikt. Laat het water enkele minuten stromen en sluit dan de toevoerslang pas aan.
• Zorg ervoor dat de waterslangen niet knakken of beschadigd raken bij installatie van het apparaat.
• Zorg er voor dat de waterkoppelingen stevig vast zitten om waterlekkage te voorkomen.
• Let er bij het eerste gebruik op dat de watertoevoerslangen niet lek zijn.
• De watertoevoerslang heeft een veiligheidsventiel en een dubbel omhuisel met een hoofdkabel aan de binnenkant. De watertoevoerslang staat alleen onder druk wanneer er water stroomt. Als er een lek in de watertoevoerslang aanwezig is, onderbreekt de veiligheidsklep de stroom van het water.

- Wees voorzichtig als u de watertoevoerslang aansluit:

- Laat de watertoevoerslang of de veiligheidsklep niet in het water komen.

• Als de watertoevoerslang of de veiligheidsklep beschadigd is, haal dan onmiddellijk de stekker uit het stopcontact.
• Laat alleen de service-afdeling de watertoevoerslang met de veiligheidsklep repareren.

Waarschuwing! Gevaarlijke spanning.

Elektrische aansluiting

• Dit apparaat moet worden geaard.
• Zorg er voor dat de elektrische informatie op het typeplaatje overeenkomt met de stroomtoevoer.
• Gebruik altijd een correct geïnstalleerd, schokbestendig stopcontact.
• Gebruik geen meerwegspluggen en verlengsnoeren. Er kan brand ontstaan.
• Vervang of verander het netsnoer niet zelf. Neem contact op met het service-centrum.
• Zorg ervoor dat de stroomsnoeren en kabel niet knakken of beschadigd raken achter het apparaat.
• Zorg ervoor dat het netsnoer na installatie bereikbaar is.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

Service-afdeling

- Alleen een erkende persoon mag dit apparaat repareren. Neem contact op met het servicecentrum.

- Gebruik alleen originele reserveonderde- len.

Het apparaat wegdoen

• Om lichamelijk letsel of schade te voorkomen:
• Trek de stekker uit het stopcontact.
• Snij het netsnoer van het apparaat af en gooi dit weg.
• Verwijder de deurvergrendeling. Dit voorkomt dat er kinderen of huisdieren in het apparaat vast komen te zitten. Er bestaat gevaar voor verstikking.
• Gooi het apparaat weg bij uw lokale afvalverwerkingsbedrijf.

Waarschuwing! Het afwasmiddel is gevaarlijk en kan corrosie veroorzaken!

• Als er een ongeval met deze afwasmiddelen optreedt, neemt u onmiddellijk contact op met een arts.
• Als het afwasmiddel in iemands mond komt, neemt u onmiddellijk contact op met een arts.
• Als het afwasmiddel in iemands ogen komt, neemt u onmiddellijk contact op met een arts en maakt u de ogen schoon met water.
• Berg alle wasmiddelen op een veilige plaats, buiten het bereik van kinderen, op.
• Laat de deur van het apparaat niet open staan als er afwasmiddel in het afwasmiddelbakje zit.
• Vul het afwasmiddelbakje alleen voordat u een wasprogramma start.

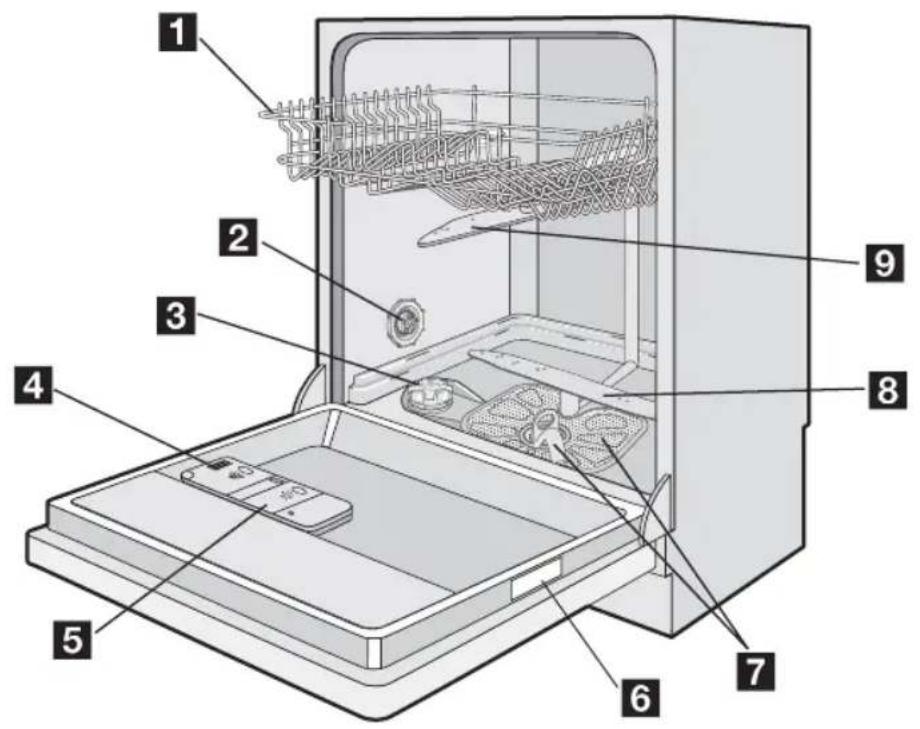

Beschrijving van het product

1 Bovenrek
2 Waterhardheidsknop
3 Zoutreservoir
4 Afwasmiddeldoseerbakje
5 Glansmiddeldoseerbakje

6 Typeplaatje
7 Filters
8 Onderste sproeiarm
9 Bovenste sproeiarm

Bedieningspaneel

1 2 3 ① 3h 70° 65° Snet 30° 60° 50° mode/cancel ⑤ 4

1 Aan-/uit-toets
2 Indicatielampjes programma
3 Indicatielampjes
4 Programmakeuzetoets
5 Toets uitgestelde start

Indicatielampjes

Einde programma Het controlelampje gaat branden als:→|	• Het afwasprogramma is voltooid• Het niveau van de waterontharder wordt ingesteld.• Bij het in- of uitschakelen van de geluidssignalen.• Als het apparaat een storing vertoont.
Glansmiddel1)	Het indicatielampje gaat aan wanneer het glansmiddeldoseerbak-je bijgevuld moet worden.
Zout1)	Gaat aan wanneer het zoutreservoir bijgevuld moet worden. Zie hoofdstuk 'Gebruik van zout voor de vaatwasser'.Het indicatielampje voor zout blijft enkele uren aan nadat u het re-servoir heeft bijgevuld. Dit heeft geen ongewenst effect op de werking van het apparaat.

1) Wanneer het zoutreservoir en/of het glansmiddeldoseerbakje leeg zijn, gaat het bijbehorende indicatielampje niet aan als er een afwasprogramma loopt.

Toets programmakeuze/annuleren

Gebruik de programmakeuze/annulerings- toets voor deze handelingen:

• Het instellen van het afwasprogramma. Zie het hoofdstuk 'Instellen en starten van een wasprogramma'.
• Het instellen van de waterontharder. Zie hoofdstuk 'De waterontharder instellen'.
• Het in-/uitschakelen van de geluidssignalen. Zie het hoofdstuk 'Geluidssignalen'.
• Het annuleren van een lopend afwasprogramma. Zie het hoofdstuk 'Instellen en starten van een wasprogramma'.

Programmalampjes A en B

Deze lampjes hebben tevens een hulpfunctie als u:

- Het niveau van de waterontharder instelt.

- De geluidssignalen in- of uitschakelt.

Toets Uitgestelde Start

Druk op deze toets om de start van het wasprogramma met drie uur uit te stellen. Zie hoofdstuk 'Een wasprogramma instellen en starten'.

Instelmodus

Het apparaat moet in de instelmodus staan voor de volgende bewerkingen:

- Het selecteren en starten van een was-programma.

• Het niveau van de waterontharder elektronisch instellen.
• Het in-/uitschakelen van de geluidssignalen.

Op de aan/uit-toets drukt. Het apparaat staat in de instelmodus als:

- Alle programmalampjes uit zijn en het indicatorlampje Einde programma knippert.

Als u op de aan/uit-toets drukt. Het apparaat staat niet in de instelmodus als:

• Slechts één programma-indicatielampje aan gaat.
• Annuleer het programma om terug te keren naar de instelmodus. Zie hoofdstuk 'Een wasprogramma instellen en starten'.

Geluidssignalen

U hoort de geluidssignalen als:

- Het wasprogramma beëindigd is.

- Het apparaat een storing ondervindt.

Volg deze stappen om de geluidssignalen uit te schakelen:

1. Schakel het apparaat in.
2. Zorg dat het apparaat in de instelmodus staat.
3. Houd de toets programmakeuze ingedrukt totdat het programmalampje A

gaat knipperen en programmalampje B gaat branden.

1. Als het programmalampje A knippert en het programmalampje B gaat branden, druk dan onmiddellijk opnieuw de programmatoets in.

Het programmalampje A gaat branden en het programmalampje B begint te knipperen.

Na enkele seconden gaat het programmalampje A uit en begint het indicatielampje Einde programma branden. (Het programmalampje B blijft knipperen).

1. Druk weer op de programmatoets. Het indicatielampje Einde programma gaat uit.

- De geluidssignalen zijn uitgeschakeld.

1. Schakel het apparaat uit om de bewerking op te slaan.

Volg deze stappen om de geluidssignalen opnieuw in te schakelen:

1. Volg de procedure om de geluidssignalen uit te schakelen van punt 1 t.e.m. punt 4.
2. Het programmalampje A gaat uit. Het indicatielampje Einde programma is uit. (Het programmalampje B blijft knippe-ren).
3. De geluidssignalen zijn uitgeschakeld.
4. Druk weer op de programmatoets. Het controlelampje Einde programma gaat branden.
   – Er klinken geluidssignalen.
5. Schakel het apparaat uit om de bewerking op te slaan.

Bediening van het apparaat

1. Controleer of het ingestelde niveau van de waterontharder juist is voor de waterhardheid in uw omgeving. Als dat niet het geval is, dan stelt u de waterontharder in.
2. Vul het zoutreservoir met zout voor af-wasmachines.

3. Vul het glansmiddeldoseerbakje met glansmiddel.

4. Plaats bestek en serviesgoed in de af-wasmachine.

5. Stel het juiste programma in voor het type lading en de mate van vervuiling.
6. Vul het afwasmiddeldoseerbakje met de juiste hoeveelheid afwasmiddel.
7. Start het wasprogramma.

De waterontharder instellen

De waterontharder verwijdert mineralen en zouten van de watertoevoer. Deze mineralen en zouten kunnen schade aan het apparaat toebrengen.

Pas het niveau van de waterontharder aan als dit niveau niet overeenstemt met de hardheid van het water in uw omgeving.

Neem contact op met uw plaatselijke waterinstantie voor informatie over de hardheid van het water in uw omgeving.

Waterhardheid				Instelling waterhard-heid
Duitse graden (°dH)	Franse graden (TH°)	mmol/l Clarke-gra-den		handmatig e	ek-tro-nisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	21)	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	21)	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	21)	8
Duitse graden (°dH)	Franse graden (TH°)	mmol/l Clarke-gra-den		handmatig elektronisch
29 - 36 51 - 64	5,1 - 6,4 36 - 45			2^1)	7
23 - 28 40 - 50	4,0 - 5,0 28 - 35			2^1)	6
19 - 22 33 - 39	3,3 - 3,9 23 - 27			2^1)	5^1)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10 7 - 18	0,7 - 1,8 5 - 12 1 2
<4 < 7 < 0,7 < 5				1^2)	1^2)

1) Fabrieksinstelling.
2) Gebruik geen zout op dit niveau.

i U moet de waterontharder handmatig en elektronisch instellen.

Handmatig instellen

Zet de schijf voor de waterhardheid in stand 1 of 2 (zie de tabel).

1. Schakel het apparaat in.
2. Zorg dat het apparaat in de instelmodus staat.
3. Houd de toets programmakeuze ingedrukt totdat het programmalampje A gaat knipperen en programmalampje B gaat branden.
4. Als het programmalampje B uitgaat en het indicatielampje Einde programma

begint te knipperen, druk de program-matoets dan opnieuw in. (Het program-malampje A blijft knipperen).

Vanaf nu is de elektronische aanpassing van de waterontharder ingeschakeld.

• Het indicatielampje Einde programma vertoont sequenties waarin het knippert met een pauze van enkele seconden tussen elke sequentie. Het aantal knipperingen toont de huidige afstelling.

• Voorbeeld: 5 keer knipperen, pauze, 5 keer knipperen = niveau 5.

• Druk de programmatoets in om de aanpassing te wijzigen. Telkens als u op de programmatoets drukt, gaat de instelling naar het daaropvolgende niveau.

• Schakel het apparaat uit om de bewerking op te slaan.

Wanneer u de waterontharder elektronisch instelt op niveau 1, blijft het zoutcontrolelampje niet branden.

Gebruik van zout voor de afwasautomaat

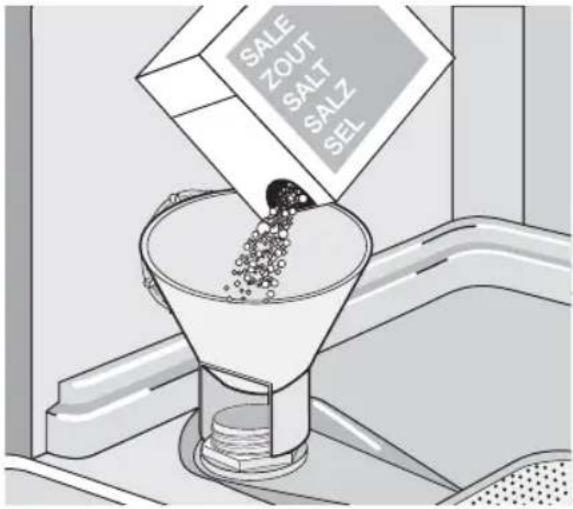

Het zoutreservoir vullen:

1. Draai de dop linksom om het zoutreservoir te openen.

2. Vul het zoutreservoir met 1 liter water (u vult alleen bij het eerste gebruik zout bij).

3. Gebruik de trechter om het zoutreservoir te vullen met zout.

4. Verwijder het zout rond de opening van het zoutreservoir.
5. Draai de dop rechtsom om het zoutreservoir te sluiten.

Het is normaal dat water uit het zoutreservoir stroomt wanneer u dit vult met zout.

SALE ZOUT SALT SALZ SEL

Gebruik van afwasmiddel en glansmiddel

1 2 3 4 5 6 8 7

Gebruik van vaatwasmiddelen:

Gebruik niet meer dan de juiste hoeveelheid afwasmiddel om het milieu te beschermen.

Volg het advies van de afwasmiddelfabrikant op de verpakking.

Volg deze stappen om het afwasmiddelbakje te vullen:

1. Druk op de vrijgaveknop 2 om het deksel 8 van het afwasmiddelbakje te openen.

2. Doe het afwasmiddeltablet in het af- wasmiddeldoseerbakje 3 .

3. Als het afwasprogramma over een voorspoelfase beschikt, plaats dan een

kleine dosis afwasmiddel in het afwas- middelbakje voor voorspoelen 1.

1. Als u afwasmiddeltabletten gebruikt, plaatst u deze in het afwasmiddelbakje 3.

2. Sluit het afwasmiddelbakje. Druk op het deksel totdat het op zijn plaats klikt.

i Verschillende merken afwasmiddel hebben een ander oplostraject. Sommige afwasmiddeltabletten geven niet het beste reinigingsresultaat tijdens korte wasprogramma's. Gebruik lange wasprogramma's wanneer u vaatwastabletten gebruikt.

Gebruik van glansspoelmiddel

Met glansmiddel wordt het serviesgoed zonder vlekken of strepen gedroogd. Het glansmiddeldoseerbakje voegt automatisch glansmiddel toe tijdens de laatste keer spoelen.

Voer deze stappen uit om het glansmiddeldoseerbakje bij te vullen:

1. Druk op de vrijgaveknop 5 om het deksel 7 van het glansmiddeldoseerbakje te openen.

2. Vul het glansmiddeldoseerbakje 4 met glansmiddel. De markering 'max' toont het maximale niveau.

3. Verwijder gemorst glansmiddel met een absorberend doekje om te voorkomen

dat er te veel schuim ontstaat tijdens het afwassen.

1. Sluit het glansmiddeldoseerbakje. Druk op het deksel totdat het op zijn plaats klikt.

Stel de glansmiddeldosering in

Fabrieksinstelling: stand 4..

U kunt de dosering van het glansmiddel instellen tussen stand 1 (laagste dosering) en stand 6 (hoogste dosering).

Draai de glansmiddelknop om de dosering te verhogen of verlagen 6.

Gebruik van gecombineerde afwastabletten

Deze tabletten bevatten middelen zoals af-wasmiddel, glansmiddel en regenereerzout. Sommige soorten tabletten kunnen andere middelen bevatten.

Als u tabletten gebruikt die zout en glansmiddel bevatten, is het niet nodig om de doseerbakjes voor zout en glansmiddel te vullen. Het indicatielampje voor glansmiddel blijft branden als het apparaat is ingeschakeld.

Zorg dat deze tabletten geschikt zijn voor de waterhardheid in uw omgeving (raadpleeg de instructies op de verpakking van de producten).

1. Stel de waterontharder op het laagste niveau in. Zie 'De waterontharder instellen'.
2. Stel de dosering van het glansmiddel in op de laagste stand.

Weer apart afwasmiddel, zout en glansmiddel gebruiken

1. Vul het zoutreservoir en het glansmid-deldoseerbakje.
2. Stel de waterontharder op het hoogste niveau in.
3. Start een afwasprogramma zonder serviesgoed.
4. Als het afwasprogramma is voltooid, wijzigt u de waterontharder in de water-hardheid van uw omgeving.
5. Stel de hoeveelheid glansmiddel in.

De afwasautomaat inruimen

Adviezen

• Plaats geen voorwerpen in het apparaat die water kunnen absorberen (sponzen, keukenhanddoeken).
• Verwijder alle voedselresten van de voorwerpen.
• Maak aangebrande voedselresten op de voorwerpen zachter.
• Plaats holle voorwerpen (bijv. kopjes, glazen en pannen) met de opening naar beneden.
• Zorg ervoor dat zich geen water kan ophopen in opbergdozen of kommen.
• Zorg ervoor dat serviesgoed en bestek niet in elkaar liggen.
• Zorg ervoor dat glazen andere glazen niet aanraken.
• Leg kleine voorwerpen in de bestekmand.
• Meng lepels met ander bestek om te voorkomen dat ze aan elkaar kleven.
• Als u de voorwerpen in de manden plaatst, zorg er dan voor dat het water alle oppervlakken kan bereiken.
• Leg lichte voorwerpen in het bovenrek. Zorg ervoor dat de voorwerpen niet verschuiven.

- Waterdruppels kunnen zich ophopen op plastic voorwerpen en antiaanbakpannen.

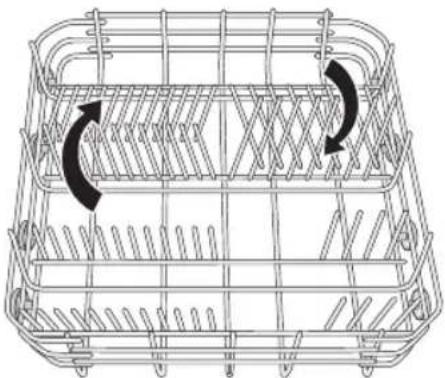

Onderrek

Plaats steelpannen, deksels, slakommen en bestek in het onderrek. Rangschik dekschalen en grote deksels langs de rand van het onderrek.

U kunt de rijen met punten in het onderrek laten zakken om ruimte te maken voor potten, pannen en schalen.

Plaats vorken en lepels met het handvat naar beneden.

Plaats messen met het handvat naar boven.

Meng lepels met ander bestek om te voorkomen dat ze aan elkaar kleven.

Gebruik het bestekrooster. Als de afmetingen van het bestek het gebruik van de bestekroosters voorkomen, verwijder ze dan.

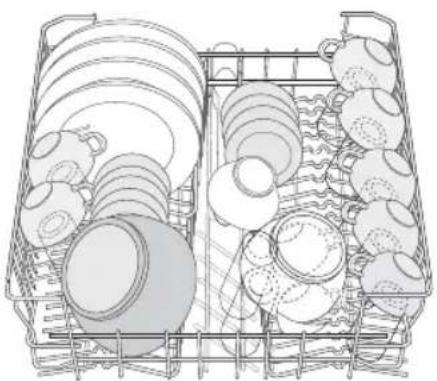

Bovenrek

Het bovenrek is geschikt voor borden (met een maximale diameter tot 24 cm), steelpannen, slakommen, kopjes en glazen, koekepannen en pannen Plaats voorwerpen zo dat water alle oppervlakken kan bereiken.

Zet glazen met een lange voet ondersteboven in de kopjesrekken. Voor grotere voorwerpen kunnen de kopjesrekken worden opgeklapt

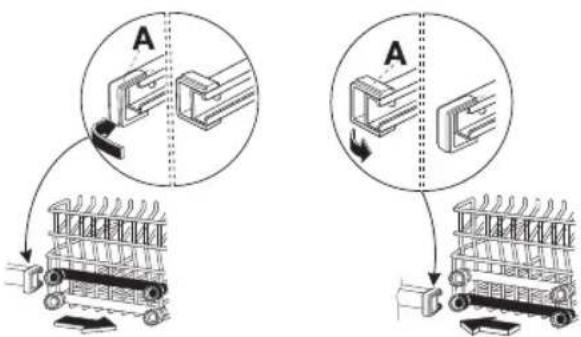

Hoogteverstelling van het bovenrek

U kunt het bovenrek in twee standen zetten om de laadflexibiliteit te vergroten.

Let op! Stel de hoogte af voordat u het bovenrek gebruikt.

Maximale hoogte van borden in:
het boven-	rek	het on-derrek
Bovenste stand 20 cm	31 cm
Laagste stand 24 cm	27 cm

Volg deze stappen om het bovenrek in de bovenste stand te zetten:

1. Verwijder de vergrendelingen (A) van het bovenrek.
2. Trek het rek naar buiten.

1. Zet het rek in de hoogste stand.
2. Zet de vergrendelingen (A) van het bovenrek terug in hun oorspronkelijke stand.

Let op! Als het rek zich in de hoogste stand bevindt, kunnen er geen kopjes in de kopjesrekken geplaatst worden.

Een afwasprogramma selecteren en starten

Een wasprogramma selecteren en starten zonder uitgestelde start

1. Schakel het apparaat in.
2. Zorg dat het apparaat in de instelmodus staat.
3. Selecteer een wasprogramma. Blijf de programmatoets indrukken tot het corresponderende programmalampje verbonden aan het wasprogramma gaat branden. Zie de tabel 'Wasprogramma's'.
4. Sluit de deur van het apparaat. Het wasprogramma start automatisch.

Een wasprogramma selecteren en starten met uitgestelde start

1. Schakel het apparaat in en selecteer een wasprogramma.
2. Druk op de toets uitgestelde start
3. Het controlelampje uitgestelde start gaat branden
4. Sluit de deur van het apparaat.
5. Het aftellen start automatisch.
6. Nadat het aftelproces voltooid is, wordt het wasprogramma automa- tisch gestart.

Het openen van de deur van het apparaat onderbreekt het aftelproces. Als u de deur weer sluit, gaat het aftellen verder vanaf het punt van onderbreking.

Het afwasprogramma onderbreken

• Open de deur van het apparaat.
• Het afwasprogramma stopt.
• Sluit de deur van het apparaat.

- Het afwasprogramma gaat verder van- af het punt waar het werd onderbro- ken.

Het annuleren van een wasprogramma of een uitgestelde start

Indien een wasprogramma of een uitgestelde start nog niet is begonnen, kunt u de selectie veranderen. Indien een wasprogramma of een uitgestelde start is begonnen, kunt u de selectie niet veranderen. Het wasprogramma of de uitgestelde start moet worden geannuleerd om een nieuwe selectie te maken.

Het annuleren van een wasprogramma

1. Houd de programmatoets ingedrukt tot het programmalampje uit gaat.
2. Controleer of er afwasmiddel in het af- wasmiddeldoseerbakje aanwezig is voordat u een nieuw afwasprogramma start.

Het annuleren van een uitgestelde start

1. Houd de programmatoets ingedrukt tot de programma- en uitgestelde start lampjes uitgaan.
2. Druk op de programmatoets om een nieuw wasprogramma te selecteren.

Aan het einde van het afwasprogramma

• Stopt het apparaat automatisch.
• Weerklinken de geluidssignalen.

• Open de deur van het apparaat.

• Het indicatielampje einde programma brandt.

• Het groene lampje brandt.

• Schakel het apparaat uit.

• Laat de deur een paar minuten op een kier staan, voor betere droogresultaten.

Verwijder de voorwerpen uit de manden.

- Laat de borden afkoelen voordat u deze uit het apparaat neemt. Hete borden zijn gevoelig voor beschadigingen.

• Ruim eerst het onderrek en dan het bovenrek uit.
• Er kan water liggen aan de zijkanten en op de deur van het apparaat. Roestvrij staal koelt sneller af dan borden.

Afwasprogramma's

Programma	Soort vuil	Type lading	Programmabeschrijving
	Sterk vervuild Serviesgoed, bestek en pannen		VoorspoelenWassen 70 °CSpoelgangenDrogen
	Normaal bevuild Serviesgoed en be-stek		VoorspoelenWassen 65 °CSpoelgangenDrogen
Snel301)	Net gemaakt vuil Serviesgoed en be-stek		Wassen 60 °CSpoelgang
	Normaal bevuild Serviesgoed en be-stek		VoorspoelenWassen 50 °CSpoelgangenDrogen
	Gebruik dit programma om het servies-goed snel te spoelen. Hierdoor kunnen voedselresten niet aan het serviesgoed vastkoeken en ontstaan er geen vieze geurtjes in het apparaat.U hoeft voor dit programma geen afwas-middel te gebruiken.		Spoelgang

1) Met dit programma kunt u een net bevuilde lading wassen. Het biedt goede wasresultaten in een korte duur.
2) Dit is het standaard programma voor testinstituten. Met dit programma hebt u de meest efficiënte water- en energieconsumptie voor normaal bevuilld serviesgoed en bestek. Raadpleeg de apart bijgeleverde documentatie voor testgegevens.

Verbruiksgegevens

Programma Programmatijd (mi-nuut)		Energie (kWh) Water (liter)
	85-95 1,8-2,0 22-25
	100-110 1,4-1,6 19-21
Snel30®	30 0,9 9
	130-140 1,0-1,2 14-16
	12 0,1 5

De druk en temperatuur van het water, de variaties in stroomtoevoer en de

hoeveelheid vaat kan deze waarden veranderen.

Onderhoud en reiniging

De filters verwijderen en reinigen

Vuile filters verminderen de wasresultaten.

Het apparaat heeft drie filters:

1. Draai het handvat van het microfilter (B) een kwartslag naar links om het filter-systeem te ontgrendelen.

1. Verwijder het filtersysteem.
2. Houd het grove filter (A) handmatig uit de opening.
3. Verwijder het grove filter (A) van het microfilter (B).

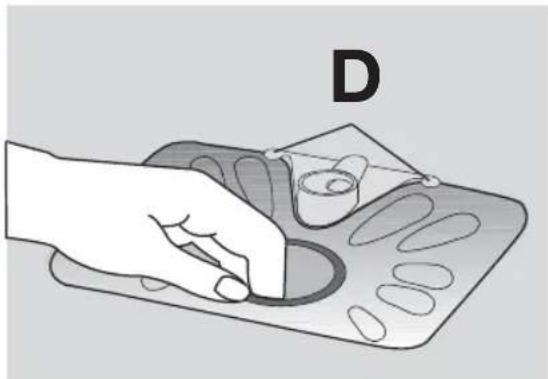

4. Verwijder het platte filter (C) uit de bodem van het apparaat.

Problemen oplossen

Het apparaat start of stopt niet tijdens de werking.

1. Maak de filters schoon onder stromend water.
2. Zet de platte filter (C) op zijn oorspronkelijke plaats. Zorg ervoor dat ze goed worden gemonteerd onder de twee geleiders (D).
3. Plaats het grove filter (A) in het microfilter (B) en druk ze tegen elkaar.
4. Zet het filtersysteem op zijn plaats.
5. Draai het handvat van het microfilter (B) naar rechts totdat het op z'n plek klikt. Zo vergrendelt u het filtersysteem.

De sproeiarmen reinigen

Probeer niet de sproeiarmen te verwijderen. Als etensresten de openingen in de sproeiarmen hebben verstopt, verwijder deze dan met een smal en puntig voorwerp.

De buitenoppervlakken reinigen

Reinig de buitenoppervlakken van het apparaat en het bedieningspaneel met een vochtige zachte doek.

Gebruik alleen neutrale schoonmaakmiddelen.

Gebruik geen schuurmiddelen, schuur- sponsjes of oplosmiddelen (bijv. aceton).

Probeer eerst het probleem zelf op te los- sen (zie tabel). Neem indien dit niet lukt contact op met de service-afdeling.

Storing	Storingscode	Mogelijke oorzaak	Mogelijke oplossing
Het apparaat wordt niet ge-vuld met water.	• Het indicatielampje van het programma dat lo-pende is, knippert.• Het indicatielampje Ein-de programma knippert één keer.	De waterkraan is ver-stopt of aangezet met kalkaanslag.	Maak de waterkraan schoon.
De waterdruk is te laag. Neem contact op met			de waterleidingsmaat-schappij.
De waterkraan is dicht. Draai de waterkraan			open.
Het filter in de water-		aanvoerslang is ver-stopt.	Maak het filter schoon.
De aansluiting van de		wateraanvoerslang is niet correct.	Zorg dat de aansluiting altijd correct is.
De watertoevoerslang is		beschadigd.	Verzeker u ervan dat de watertoevoerslang niet is beschadigd.
Het apparaat pompt geen wa-ter weg.	• Het indicatielampje van het programma dat lo-pende is, knippert.• Het indicatielampje Ein-de programma knippert twee keer.	De gootsteenafvoer is geblokkeerd.	Ontstop de gootsteen-afvoer.
De aansluiting van de		waterafvoerslang is niet correct.	Zorg dat de aansluiting altijd correct is.
De waterafvoerslang is		beschadigd.	Verzeker u ervan dat de waterafvoerslang niet is beschadigd.
Anti-overstro-mingsinrichting werkt.	• Het indicatielampje van het programma dat lo-pende is, knippert.• Het indicatielampje Ein-de programma knippert drie keer.	Draai de waterkraan	dicht en neem contact op met de service-afde-ling.
Het programma begint niet.	De deur van het appa-	raat is open.	Sluit de deur goed.
De stekker is niet aan-		gesloten.	Steek de stekker in het stopcontact.
De zekering in de me-		terkast is doorgebrand.	Vervang de zekering.
De uitgestelde start is		ingesteld.	Zie 'Een wasprogram-ma selecteren en star-ten' als u de uitgestelde start wilt annuleren.

Schakel het apparaat na de controle in. Het programma gaat verder vanaf het punt waar het werd onderbroken.
Als het probleem opnieuw optreedt, neem dan contact op met onze service-afdeling.

Voor andere, niet in de tabel beschreven storingscodes, dient u contact op te nemen met onze service-afdeling.

De contactgegevens van het servicecentrum staan op het typeplaatje.

Wij adviseren u om de gegevens hier te noteren:

Model (MOD.) ......

Productnummer (PNC) ......

Serienummer (S.N.) ....

De was- en droogresultaten zijn niet naar tevredenheid

Probleem Mogelijke	borzaak Mogelijke oplossing
De borden zijn niet schoon. Het geselecteerde afwasprogramma is niet geschikt voor het type lading en mate van vervuiling.		Zorg ervoor dat het afwasprogramma geschikt is voor het type lading en mate van vervuiling.
De rekken zijn niet goed inge-deeld, zodat het water er niet aan alle kanten bij kan.		Vul de rekken op de juiste manier.
De sproeiarmen kunnen niet vrij draaien als gevolg van een on-juiste plaatsing van het serviesgoed.		Zorg ervoor dat een goede plaatsing van het serviesgoed de sproeiarmen niet blokkeert.
De filters zijn vuil of niet juist gemonteerd en geplaatst.		Zorg ervoor dat de filters schoon zijn en op de juiste manier gemonteerd en geïnstalleerd.
Er is te weinig of geen afwas-middel gebruikt.		Zorg voor voldoende afwasmiddel.
Er zitten kalkresten op de bor-den.	Het zoutreservoir is leeg. Vul het zoutreservoir met zout voor afwasmachines.
Foutieve instelling waterhard-heid		Stel de waterontharder af.
Het deksel van het zoutreser-voir is niet goed gesloten.		Zorg ervoor dat de dop van het zoutreservoir goed gesloten is.
De glazen en borden vertonen strepen, melkachtige vlekken of een blauwzweem.	De dosering van het glansmid-del is te hoog.	Verminder de glansmiddeldose-ring.
Opgedroogde waterdruppels op de glazen en de borden.	De dosering van het glansmid-del is te laag.	Verhoog de dosering van het glansmiddel.
Het afwasmiddel kan de oor-zaak zijn.		Gebruik een ander merk afwas-middel.
Het serviesgoed is nat. U heeft een afwasprogramma ingesteld zonder droogfase of met een verkorte droogfase.		Laat de deur van de afwasauto-maat een paar minuten op een kier staan voordat u het ser-viesgoed uit de machine haalt.
Het serviesgoed is nat en dof. Het glansmiddeldoseerbakje is leeg.		Vul het glansmiddeldoseerbakje met glansmiddel.

Technische gegevens

Afmeting Breedte 596 mm
Hoogte 818-898 mm
Diepte 555 mm
Leidingwaterdruk Minimaal 0,5 bar (0,05 MPa)
Maximaal 8 bar (0,8 MPa)
Watertoevoer1)	Koud water of warm water maximaal 60 °C
Capaciteit Couverts 12

1) Sluit de slang aan op een kraan met 3/4"-schroefdraad.
i Informatie over de elektrische aansluiting staat op het typeplaatje op de binnenrand van de deur van het apparaat.
i Gebruik een heet watervoorziening om het energieverbruik te verminderen, als
het hete water door alternatieve, milieu-vriendelijkere energiebronnen geproduceerd wordt (bijv. zonne- of fotovoltaïsche panelen en wind).

Milieubescherming

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in

geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Recycle de materialen met het symbool 📊. Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen.

Contents

Safety information 18

Product description 20

Control panel 21

Doelmatig en Stijlvol

Telefoon afdeling service en onderdelen:

Pelgrim service: Tel. [phone]:

Fax: [phone]
