BEDIENUNGSANLEITUNG GVW580ONY Pelgrim

Benutzer-information

Afwasauto- maat

Dishwasher

Lave-vaisselle

Geschirrspüler

Inhoud

Technische gegevens 16

Milieubescherming

8

9

– Er klinken geluidssignalen.

Gebrauch des Gerätes 55

Einstellen des Wasserenthärters 55

Gebrauch von Salz für Geschirrspüler 56

Verwendung von Reinigungsmittel und Klarspüler

Laden von Bestock und Geschirr 58

Auswählen und 3Starten eines

Spülprogramms 53

Spülprogramme

Reinigung und Pflege 62

Was tun, wenn ... 63

Technische Daten 65

Umwelttipps 57

Änderungen vorbehalten

Sicherheitshinweise

Lesen Sie vor der Montage und Anwendung sorgfältig dieses Handbuch:

• Für Ihre Sicherheit und die Sicherheit Ihres Eigentums.
  • Zum Schutz der Umwelt.
• Zur korrekten Bedienung des Geräts. Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses an einem anderen Ort aufstellen oder es an eine andere Person weitergeben.

Der Hersteller ist nicht dafür verantwortlich, wenn eine inkorrekte Montage und Verwendung Schäden verursacht.

Sicherheit von Kindern und schutzbedürftigen Personen

• Lassen Sie keine Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung oder mangelndem Wissen dieses Gerät benutzen. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.
• Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.
• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungs- und Verletzungsgefahr.
• Bewahren Sie alle Reinigungsmittel an einem sicheren Ort auf. Reinigungsmittel dürfen nicht in die Hände von Kindern gelangen.
• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.

Allgemeine Sicherheitshinweise

• Nehmen Sie keine technischen Änderungen am Gerät vor. Hierdurch besteht Verletzungsgefahr und das Gerät kann beschädigt werden.
• Beachten Sie die Sicherheitsanweisungen des Reinigungsmittelherstellers, um Verätzungen an Augen, Mund oder im Hals zu vermeiden.
• Trinken Sie kein Wasser aus dem Gerät. Es können Reinigungsmittelrückstände im Gerät zurückbleiben.
• Lassen Sie die Gerätetür nicht ohne Beaufsichtigung offen stehen. Damit werden Verletzungen und die von der geöffneten Tür ausgehende Stolpergefahr vermieden.
• Setzen oder stellen Sie sich nie auf die offene Tür.

Verwendung

• Dieses Gerät ist nur zur Verwendung im Haushalt bestimmt. Verwenden Sie dieses Gerät nicht zu anderen Zwecken, um Verletzungen und Sachschäden zu vermeiden.
• Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Gegenstände.
• Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, in das Gerät und stellen Sie solche nicht in die Nähe oder auf das Gerät. Es besteht Explosions- und Brandgefahr.

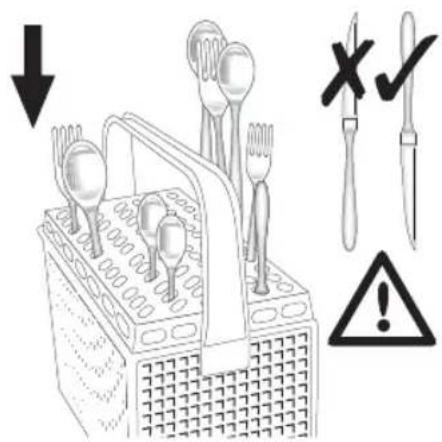

• Ordnen Sie Messer und andere spitze Gegenstände mit der Spitze nach unten in den Besteckorb ein. Wenn dies nicht möglich ist, legen Sie sie horizontal in den Oberkorb oder in den Messerkorb. (Nicht

alle Modelle sind mit einem Messerkorb ausgestattet.)

• Verwenden Sie für Geschirrspüler ausschließlich dafür vorgesehene Produkte (Reinigungsmittel, Salz, Klarspülmittel).
• Die Verwendung von Salzarten, die nicht für Geschirrspüler vorgesehen sind, kann zur Beschädigung des Wasserenthärters führen.
• Nach den Einfüllen des Spezialsalzes ein Spülprogramm laufen lassen. Salzrückstände im Gerät können Korrosion oder ein Loch im Boden des Gerätes verursachen.
• Füllen Sie nie andere Produkte als Klarspülmittel (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Klarspülmittel-Dosierer. Dadurch kann das Gerät beschädigt werden.
• Vergewissern Sie sich, dass die Sprüharme sich ungehindert bewegen können, bevor Sie ein Spülprogramm starten.
• Es kann heißer Dampf aus dem Gerät austreten, wenn Sie die Tür während des Ablaufs eines Spülprogramms öffnen. Dabei besteht die Gefahr von Hautverbrennungen.
• Nehmen Sie kein Geschirr aus dem Gerät, bevor das Spülprogramm beendet ist.

Reinigung und Pflege

• Schalten Sie das Gerät vor Reinigungsarbeiten immer ab, und ziehen Sie den Netzstecker aus der Steckdose.
• Verwenden Sie keine entflammbaren Produkte oder Produkte, die Korrosion verursachen.
• Benutzen Sie den Geschirrspüler nie ohne Filter. Vergewissern Sie sich, dass die Filter ordnungsgemäß eingesetzt sind. Falsch eingesetzte Filter führen zu nicht zufriedenstellenden Spülergebnissen und einer Beschädigung des Geräts.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl. Andernfalls besteht Stromschlaggefahr und das Gerät könnte beschädigt werden.

Montage

- Achten Sie darauf, dass das Gerät nicht beschädigt ist. Ein beschädigtes Gerät darf nicht montiert oder an das Strom-

netz angeschlossen werden. Wenden Sie sich in diesem Fall an Ihren Händler.

• Entfernen Sie das gesamte Verpackungsmaterial, bevor Sie das Gerät montieren und verwenden.
• Der elektrische Anschluss, die Klempnerarbeiten und die Montage des Geräts dürfen nur von einer qualifizierten Fachkraft ausgeführt werden. Auf diese Weise werden Gebäudeschäden oder Verletzungen vermieden.
• Achten Sie darauf, dass der Netzstecker während der Installation nicht an einer Netzsteckdose angeschlossen ist.
• Bohren Sie keine Löcher ins Gehäuse des Geräts. Dabei könnten hydraulische oder elektrische Bauteile beschädigt werden.
• Wichtig! Befolgen Sie die Anweisungen der mit dem Gerät mitgelieferten Montageanleitung bei:

- Montage der Türverkleidung.

- Anschluss des Wasserzulaufs und -ablaufs.

- Stellen Sie sicher, dass das Gerät unter und an angrenzenden sicheren Konstruktionen montiert ist.

Frostschutzmaßnahmen

• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur unter 0 °C absinken kann.
• Der Hersteller haftet nicht für Frostschäden.

Wasseranschluss

• Verwenden Sie neue Schläuche und keine gebrauchten Schläuche für den Anschluss an die Wasserversorgung.
• Schließen Sie das Gerät nicht an neue oder lange nicht mehr benutzte Schläuche an, sondern lassen Sie zunächst das Wasser ein paar Minuten durch den Schlauch fließen und schließen Sie erst dann den Zulaufschlauch an.
• Achten Sie darauf, die Wasserschläuche bei der Geräteinstallation nicht zu quetschen oder zu beschädigen.
• Vergewissern Sie sich, dass alle Wasseranschlüsse vollkommen dicht sind, damit kein Wasser austreten kann.

- Prüfen Sie bei der ersten Verwendung des Gerätes, dass die Schläuche keine Wasserlecks aufweisen.

- Der Wasserzulaufschlauch verfügt über ein Sicherheitsventil und eine doppelte Ummantelung mit einem innenliegenden Netzkabel. Der Wasserzulaufschlauch steht nur während des Wasserzulaufs unter Druck. Wenn der Wasserzulaufschlauch eine undichte Stelle aufweist, unterbricht das Sicherheitsventil den Wasserzulauf.

– Gehen Sie beim Anschluss des Wasserzulaufschlauchs vorsichtig vor:
- Tauchen Sie den Wasserzulauf- schlauch oder das Sicherheitsventil nicht in Wasser.
- Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn der Wasserzulaufschlauch oder das Sicherheitsventil beschädigt ist.
– Wenden Sie sich für den Austausch des Wasserzulaufschlauchs mit Sicherheitsventil an den Kundendienst.

Warnung! Gefährliche Spannung.

Elektrischer Anschluss

• Das Gerät muss geerdet sein.
- Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen.
- Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontaktsteckdose an.
- Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel. Es besteht Brandgefahr.
- Ersetzen oder wechseln Sie nicht selbst das Netzkabel. Wenden Sie sich hierzu an den Kundendienst.
- Achten Sie darauf, den Netzstecker und das Netzkabel hinter dem Gerät nicht zu quetschen oder zu beschädigen.

• Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten, sondern ziehen Sie dazu immer direkt am Netzstecker.

Kundendienst

- Nur qualifizierte Fachkräfte dürfen an dem Gerät Reparaturarbeiten durchführen. Wenden Sie sich hierzu an den Kundendienst.

- Es dürfen nur Originalersatzteile verwendet werden.

Entsorgung des Geräts

- Um das Risiko von Verletzungen oder Sachschäden zu vermeiden:

– Ziehen Sie den Netzstecker aus der Netzsteckdose.

– Schneiden Sie das Netzkabel ab und entsorgen Sie es.

- Entfernen Sie den Türschnappverschluss, damit Kinder oder Haustiere nicht in dem Gerät eingeschlossen werden können. Andernfalls besteht Erstickungsgefahr.

- Entsorgen Sie das Gerät bei Ihrer örtlichen Abfallentsorgungsstelle.

Warnung! Die Geschirrspüler-Reinigungsmittel sind gefährlich und können Korrosion verursachen!

• Bei Unfällen mit diesen Reinigungsmitteln konsultieren Sie umgehend einen Arzt.
• Sollte Reinigungsmittel in den Mund gelangen, konsultieren Sie umgehend einen Arzt.
• Sollte das Reinigungsmittel in die Augen gelangen, konsultieren Sie umgehend einen Arzt und spülen Sie die Augen mit Wasser aus.
• Bewahren Sie die Reinigungsmittel an einem sicheren Ort außerhalb der Reichweite von Kindern auf.
• Lassen Sie die Gerätetür nicht offen stehen, solange sich Reinigungsmittel im Reinigungsmittelbehälter befindet.
• Füllen Sie das Gerät erst mit Reinigungsmittel, kurz bevor Sie ein Spülprogramm starten.

Gerätebeschreibung

1 Oberkorb
2 Wasserhärtestufen-Wähler
3 Salzbehälter
4 Reinigungsmittelbehälter
5 Klarspülmittel-Dosierer

6 Typenschild
7 Filter
8 Unterer Sprüharm
9 Oberer Sprüharm

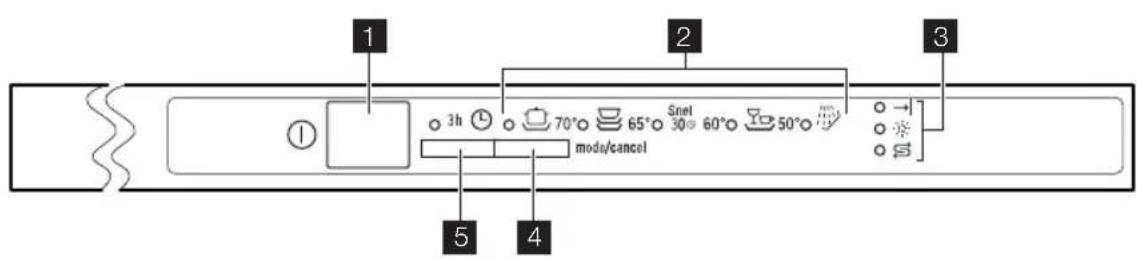

Bedienfeld

1 2 3 5 4 mode/cancel

1 Ein-/Aus-Taste
2 Programmkontrolllampen
3 Kontrolllampen
4 Programmwahltaste
5 Taste Zeitvorwahl

Kontrolllampen
Programmende Die Kontrolllampe leuchtet, wenn:→|	Das Spülprogramm beendet ist.Sie die Wasserenthärterstufe einstellen.Sie die Signaltöne aktivieren/deaktivieren.Eine Gerätestörung vorliegt.
Klarspülmittel1)	Die Kontrolllampe leuchtet auf, wenn der Klarspülmittel-Dosierer aufgefüllt werden muss.
Salz1)	Leuchtet auf, wenn der Salzbehälter aufgefüllt werden muss. Siehe Abschnitt „Gebrauch von Salz für Geschirrspüler“.Die Kontrolllampe für Salz kann nach dem Nachfüllen von Salz noch einige Stunden leuchten. Dies hat jedoch keine unerwünschte Auswirkung auf den Gerätebetrieb.

1) Während eines laufenden Spülprogramms leuchten die Kontrolllampen für Salz und Klarspülmittel nie auf, auch wenn die Salz- und Klarspülmittelbehälter leer sind.

Programmauswahl/-abbruch-Taste

Benutzen Sie die Programmauswahl/-abbruch-Taste für folgende Vorgänge:

• Zum Einstellen des Spülprogramms. Siehe Abschnitt „Wählen und Starten eines Spülprogramms“.
• Zum Einstellen des Wasserenthärters. Siehe Abschnitt „Einstellen des Wasserenthärters“.
• Zum Ein-/Ausschalten der akustischen Signale. Siehe den Abschnitt „Akustische Signale“.
• Zum Abbrechen eines laufenden Spülprogramms. Siehe Abschnitt „Wählen und Starten eines Spülprogramms“.

Programm-Kontrolllampen A und B

Diese Kontrolllampen haben noch eine Zusatzfunktion bei:

• Der Einstellung des Wasserenthärters.
• Der Deaktivierung/Aktivierung der Signaltöne.

Taste Zeitvorwahl

Drücken Sie diese Taste, um den Start des Spülprogramms um drei Stunden zu verzögern. Siehe Kapitel „Einstellen und Starten eines Spülprogramms“.

Einstellmodus

Das Gerät muss sich für folgende Einstellungen im Einstellmodus befinden:

• Zum Auswählen und Starten eines Spülprogramms.
• Zur elektronischen Einstellung der Wasserenthärterstufe.
• Zum Ein-/Ausschalten der akustischen Signale.

Drücken Sie die Ein-/Aus-Taste. Das Gerät ist im Einstellmodus, wenn:

- Alle Programm-Kontrolllampen aus sind und die Programmende-Kontrolllampe blinkt.

Drücken Sie die Ein-/Aus-Taste. Das Gerät ist nicht im Einstellmodus wenn:

• Nur eine Programm-Kontrolllampe leuchtet.
• Brechen Sie das Programm ab, um in den Einstellmodus zurückzukehren. Siehe Kapitel „Einstellen und Starten eines Spülprogramms“.

Signaltöne

Sie hören einen Signalton:

- Am Ende des Spülprogramms.

- Im Fall einer Fehlfunktion des Geräts.

Führen Sie folgende Schritte durch, um den Signalton auszuschalten:

1. Schalten Sie das Gerät ein.
2. Stellen Sie sicher, dass sich das Gerät im Einstellmodus befindet.
3. Halten Sie die Programmwahltaste so lange gedrückt, bis die Programm-Kontrolllampe A blinkt und die Programm-Kontrolllampe B leuchtet.
4. Sobald die Programm-Kontrolllampe A blinkt und die Programm-Kontrolllampe B leuchtet, drücken Sie sofort wieder die Programmwahltaste. Die Programm-Kontrolllampe A leuchtet und die Programm-Kontrolllampe B blinkt. Nach einigen Sekunden erlischt die Programm-Kontrolllampe A und die Kontrolllampe Programmende leuchtet. (Die Programm-Kontrolllampe B blinkt weiterhin.) – Die Signaltöne sind eingeschaltet.
5. Drücken Sie noch einmal die Programmwahltaste. Die Kontrolllampe Programmende erlischt.

– Die akustischen Signale sind ausgeschaltet.

1. Schalten Sie das Gerät zur Bestätigung aus.

Führen Sie folgende Schritte durch, um die Signaltöne erneut einzuschalten:

1. Führen Sie die Schritte 1 bis 4 aus, die unter „Signaltöne ausschalten“ beschrieben sind.
2. Die Programm-Kontrolllampe A erlischt. Die Kontrolllampe Programmende er- lischt. (Die Programm-Kontrolllampe B blinkt weiterhin.) – Die Signaltöne sind ausgeschaltet.
3. Drücken Sie noch einmal die Programmwahltaste. Die Programmende-Kontrolllampe leuchtet auf. – Die Signaltöne sind eingeschaltet.
4. Schalten Sie das Gerät zur Bestätigung aus.

Gebrauch des Gerätes

1. Prüfen Sie, ob die Einstellung des Wasserenthärters der Wasserhärte in Ihrem Gebiet entspricht. Andernfalls stellen Sie ihn entsprechend ein.
2. Füllen Sie den Salzbehälter mit Geschirrspülsalz.
3. Füllen Sie den Klarspülmittel-Dosierer mit Klarspülmittel auf.

4. Ordnen Sie Geschirr und Besteck in den Geschirrspüler ein.

5. Stellen Sie je nach Spülgut und Verschmutzungsgrad das passende Spülprogramm ein.

6. Füllen Sie den Reinigungsmittelbehälter mit der passenden Menge an Reinigungsmittel.
7. Starten Sie das Spülprogramm.

Einstellen des Wasserenthärters

Der Wasserenthärter hält die im Wasser enthaltenen Minerale und Salze zurück. Diese Minerale und Salze können das Gerät beschädigen. Stellen Sie den Wasserenthärter ein, wenn die Einstellung nicht der Wasserhärte in Ihrem Gebiet entspricht.

Wenden Sie sich an Ihr örtliches Wasserversorgungsunternehmen, um die Wasserhärte in Ihrem Gebiet zu erfahren.

Wasserhärte				Wasserhärteeinstel-lung
Deutscher Was-serhärtegrad (dH°)	Französischer Wasserhärte-grad (°TH)	mmol/l Clarke-Wer-te		manuell elekt-ro-nisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2^1)	10
43 - 50 76 - 90	7,6 - 9,0 53 - 63			2^1)	9
37 - 42 65 - 75	6,5 - 7,5 46 - 52			2^1)	8
29 - 36 51 - 64	5,1 - 6,4 36 - 45			2^1)	7
23 - 28 40 - 50	4,0 - 5,0 28 - 35			2^1)	6
19 - 22 33 - 39	3,3 - 3,9 23 - 27			2^1)	5^1)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10 7 - 18	0,7 - 1,8 5 - 12 1 2
<4 < 7	<0,7	<5		1^2)	1^2)

1) Werkseinstellung
2) Verwenden Sie kein Salz bei diesen Werten.

i Sie müssen den Wasserenthärter manuell und elektronisch einstellen.

Manuelle Einstellung

Drehen Sie den Wasserhärtestufen-Wähler auf die Stufe 1 oder 2 (siehe Tabelle).

Elektronische Einstellung

1. Schalten Sie das Gerät ein.
2. Stellen Sie sicher, dass sich das Gerät im Einstellmodus befindet.
3. Halten Sie die Programmwahltaste so lange gedrückt, bis die Programm-Kontrolllampe A blinkt und die Programm-Kontrolllampe B leuchtet.
4. Sobald die Programm-Kontrolllampe Berlischt und die Kontrolllampe Pro-

grammende beginnt zu blinken, drücken Sie wieder die Programmwahltaste. (Die Programm-Kontrolllampe A blinkt weiterhin.)

Jetzt ist die elektronische Einstellung der Wasserenthärterstufe aktiv.

• Die Programmende-Kontrolllampe zeigt eine Blinkfolge mit einer Unterbrechung von einigen Sekunden zwischen den Blinkzeichen an. Die Anzahl der Blinkzeichen zeigt die aktuelle Einstellung.

• Beispiel: 5 Blinkzeichen, Pause, 5 Blinkzeichen = Härtestufe 5.

• Drücken Sie zur Änderung der Einstellung die Programmwahltaste. Mit jeder Betätigung der Programmwahltaste wechselt die Einstellung auf die nachfolgende Härtestufe.

• Schalten Sie das Gerät aus, damit die Einstellung gespeichert wird.

Wenn der Wasserenthärter elektronisch auf Stufe 1 eingestellt ist, bleibt die Salzkontrollleuchte dunkel.

Gebrauch von Salz für Geschirrspüler

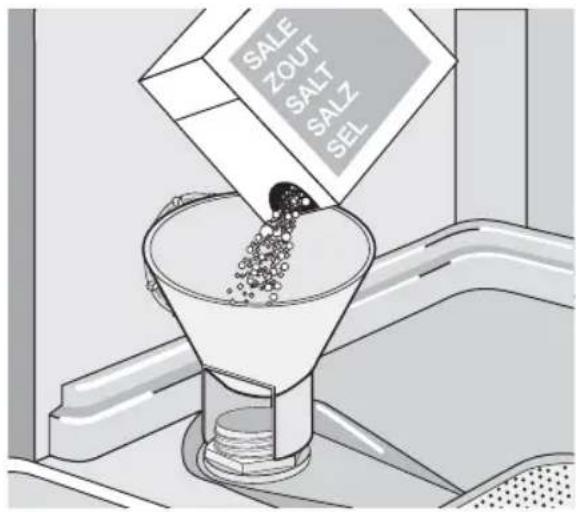

So füllen Sie den Salzbehälter:

1. Drehen Sie den Deckel gegen den Uhrzeigersinn und öffnen Sie den Salzbehälter.

2. Füllen Sie den Salzbehälter mit 1 Liter Wasser (nur wenn Sie zum ersten Mal Salz einfüllen).

3. Verwenden Sie den Trichter, um den Salzbehälter zu füllen.

4. Entfernen Sie das Salz, das sich um die Öffnung des Salzbehälters herum angesammelt hat.

5. Drehen Sie den Deckel im Uhrzeigersinn, um den Salzbehälter zu schließen.

Es ist normal, dass beim Befüllen mit Salz Wasser aus dem Salzbehälter überläuft.

SALE ZOUT SALT SALZ SEL

Verwendung von Reinigungsmittel und Klarspüler

1 2 3 4 5 6 8 7

Gebrauch von Reinigungsmittel

Um die Umwelt zu schützen, verwenden Sie nicht mehr als die korrekte Reinigungsmittelmenge.

Beachten Sie die Empfehlungen des Reinigungsmittelherstellers auf der Reinigerverpackung.

Gehen Sie wie folgt vor, um den Reinigungsmittelbehälter zu füllen:

1. Drücken Sie zum Öffnen des Deckels des Reinigungsmittelbehälters 2 den Entriegelungsknopf 8.

2. Füllen Sie das Reinigungsmittel in den Behälter 3.

3. Wenn das Spülprogramm einen Vorspülgang hat, füllen Sie eine kleine Menge Reinigungsmittel in das Fach 1

4. Wenn Sie Geschirrspüler-Tabs verwenden, legen Sie diese in den Reinigungsmittelbehälter 3.

5. Schließen Sie den Reinigungsmittelbehälter. Drücken Sie auf den Deckel, bis er einrastet.

Reinigungsmittel unterschiedlicher Marken lösen sich unterschiedlich schnell auf. Einige Geschirrspüler-Tabs erbringen bei kurzen Spülprogrammen keine optimalen Ergebnisse. Wählen Sie lange Spülprogramme, wenn Sie Geschirrspüler-Tabs verwenden, damit sich das Reinigungsmittel vollständig auflösen kann.

Gebrauch von Klarspülmittel

i Klarspülmittel ermöglichen das Trocknen des Geschirrs ohne Streifen und Flecken.

Der Klarspülmittel-Dosierer fügt während des letzten Spülgangs automatisch Klarspülmittel hinzu.

Gehen Sie wie folgt vor, um den Klarspül- mittel-Dosierer aufzufüllen:

1. Drücken Sie zum Öffnen des Deckels des Klarspülmittel-Dosierers 5 den Entriegelungsknopf 7.

2. Füllen Sie den Klarspülmittel-Dosierer 4 mit Klarspülmittel auf. Die Markierung „max“ zeigt den maximalen Füllstand an.

3. Wischen Sie verschüttetes Klarspülmittel mit einem saugfähigen Tuch auf, um zu große Schaumbildung während des Spülprogramms zu vermeiden.
4. Schließen Sie den Klarspülmittel-Dosierer. Drücken Sie auf den Deckel, bis er einrastet.

Einstellung der Klarspülmitteldosierung

Werkseitige Einstellung: Stufe 4.

Sie können den Klarspülmittel-Dosierer auf die Stufen 1 (niedrigste Dosierung) bis 6 (höchste Dosierung) einstellen.

Drehen Sie die Klarspüldosierwähler 6, um die Dosierung zu erhöhen oder zu senken.

Verwendung von Kombi-Reinigertabletten

Diese Tabletten enthalten das Reinigungsmittel, Klarspülmittel und Geschirrspülsalz. Einige Tabletten-Sorten können auch andere Zusätze enthalten.

Wenn Sie Tabletten verwenden, die Salz und Klarspülmittel enthalten, müssen der

Laden von Besteck und Geschirr

Hinweise und Tipps

• Spülen Sie in diesem Gerät keine Gegenstände, die Wasser aufnehmen können (Schwämme, Geschirrtücher usw.).
• Entfernen Sie Speisereste vom Geschirr.
• Weichen Sie eingebrannte Essensreste ein.
• Ordnen Sie hohle Gefäße (z. B. Tassen, Gläser, Pfannen) mit der Öffnung nach unten ein.
• Achten Sie darauf, dass sich kein Wasser in Behältern oder Schüsseln sammeln kann.
• Stellen Sie sicher, dass das Geschirr und das Besteck nicht aneinander haften.
• Achten Sie darauf, dass die Gläser einander nicht berühren.
• Ordnen Sie kleine Gegenstände in den Besteckkorb ein.
• Mischen Sie Löffel mit anderem Besteck, so können sie nicht zusammenkleben.

Salzbehälter und Klarspülmittel-Dosierer nicht zusätzlich befüllt werden. Die Klarspülmittelanzeige leuchtet, wenn das Gerät eingeschaltet ist.

Vergewissern Sie sich, dass diese Tabletten für die Wasserhärte in Ihrer Region geeignet sind (siehe hierzu die Anweisungen auf der Produktverpackung).

1. Stellen Sie den Wasserenthärter auf die niedrigste Stufe ein. Beachten Sie den Abschnitt „Einstellen des Wasserenthärters“.
2. Stellen Sie den Klarspülmittel-Dosierer auf die niedrigste Einstellung.

Wieder Reinigungsmittel, Salz und Klarspülmittel separat verwenden

1. Füllen Sie den Salzbehälter und den Klarspülmittel-Dosierer auf.
2. Stellen Sie den Wasserenthärter auf die höchste Stufe ein.
3. Starten Sie ein Spülprogramm ohne Geschirr.
4. Stellen Sie den Wasserenthärter nach Ablauf des Spülprogramms auf die Wasserhärte in Ihrer Region ein.

5. Stellen Sie die Menge des Klarspülmittels ein.

6. Achten Sie beim Einordnen des Spülguts darauf, dass das Wasser die Oberflächen aller Geschirrteile erreicht.

7. Ordnen Sie leichte Gegenstände in den Oberkorb ein. Achten Sie darauf, dass diese nicht verrutschen können.
8. Auf Kunststoffgegenständen und Geschirr mit Antihaftbeschichtung sammeln sich oftmals Wassertropfen.

Unterkorb

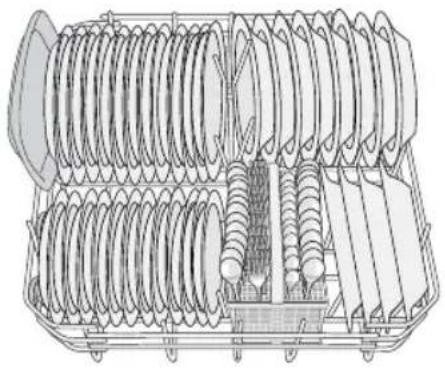

Stellen Sie Töpfe, Deckel, Teller, Salatschüsseln und Besteck in den Unterkorb. Ordnen Sie Servierplatten und große Deckel am Rand des Unterkorbs an.

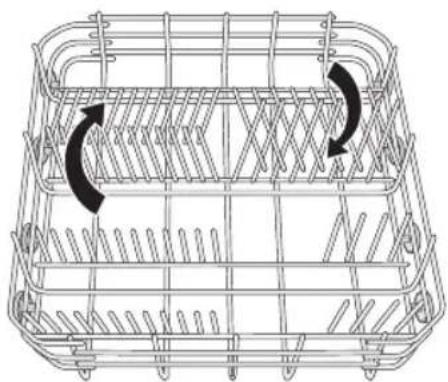

Die Stachelreihen am Unterkorb können flach umgeklappt werden, um Töpfe, Pfannen und Schüsseln einzuordnen.

Stellen Sie Gabeln und Löffel mit den Griffen nach unten hinein.

Stellen Sie Messer mit den Griffen nach oben hinein.

Mischen Sie Löffel mit anderem Besteck, so können sie nicht zusammenkleben. Verwenden Sie das Besteckgitter. Wenn die Abmessungen des Bestecks die Verwendung des Besteckgitters nicht zulassen, entfernen Sie es.

Oberkorb

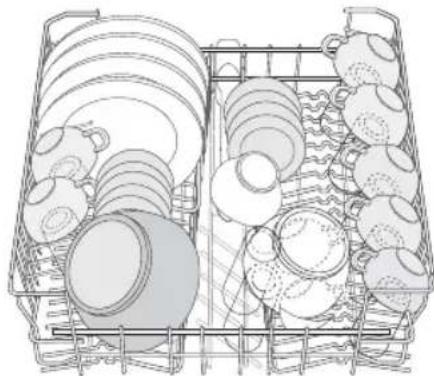

Der Oberkorb ist zur Aufnahme von Tellern (bis zu 24 cm Durchmesser), Saucieren, Salatschüsseln, Tassen, Gläsern, Töpfen und Deckeln bestimmt. Ordnen Sie das Spülgut so an, dass das Wasser die Oberflächen aller Geschirrteile erreicht.

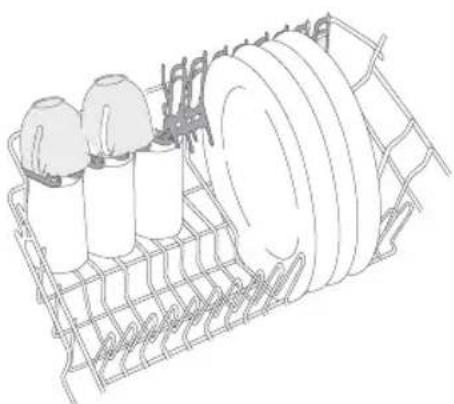

Langstielige Gläser können mit dem Stiel nach oben in die Tassenablagen gestellt werden. Für größeres Geschirr können die Tassenablagen nach oben umgeklappt werden.

Höhenverstellung des Oberkorbs

Der Oberkorb kann für eine flexiblere Beladung in zwei verschiedenen Höhen in den Geschirrspüler eingeschoben werden.

Vorsicht! Nehmen Sie die

Höhenverstellung vor dem Beladen des Oberkorbs vor.

Maximale Geschirrhöhe im:

Oberkorb Unterkorb

Obere Stellung 20 cm 31 cm

Maximale Geschirrhöhe im:

Untere Stellung 24 cm 27 cm

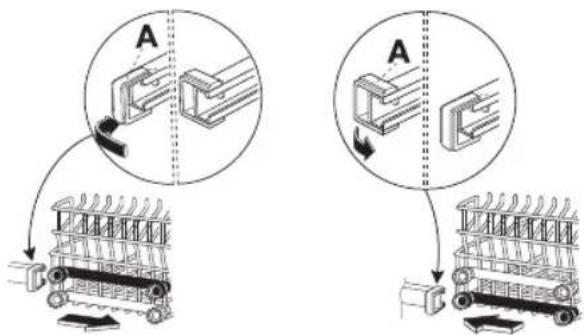

Gehen Sie wie folgt vor, um den Oberkorb in die obere Position zu verstellen:

1. Ziehen Sie die vorderen Anschläge (A) heraus.
2. Ziehen Sie den Korb heraus.

1. Bringen Sie den Korb in die obere Position.
2. Bringen Sie die vorderen Anschläge (A) wieder an der ursprünglichen Stelle an.

Vorsicht! Stellen Sie keine Tassen auf die Tassenablage, wenn sich der Korb in der oberen Position befindet.

Auswählen und Starten eines Spülprogramms

Auswählen und Starten eines Spülprogramms ohne Zeitvorwahl

1. Schalten Sie das Gerät ein.
2. Stellen Sie sicher, dass sich das Gerät im Einstellmodus befindet.
3. Wählen Sie ein Spülprogramm. Drücken Sie die Programmwahltaste, bis die Kontrolllampe des gewünschten Spülprogramms leuchtet. Siehe hierzu die Tabelle „Spülprogramme“.
4. Schließen Sie die Gerätetür. Das Spülprogramm startet automatisch.

Auswählen und Starten eines Spülprogramms mit Zeitvorwahl

1. Schalten Sie das Gerät ein und wählen Sie ein Spülprogramm.
2. Drücken Sie die Zeitvorwahltaste. – Die Kontrolllampe der Zeitvorwahl leuchtet.
3. Schließen Sie die Gerätetür.
4. Der Ablauf der Zeitvorwahl beginnt automatisch.
5. Nach Ablauf der Zeitvorwahl startet das Spülprogramm automatisch.

Das Öffnen der Tür unterbricht den Ablauf der Zeitvorwahl. Wenn Sie die Tür wieder schließen, läuft die Zeitvorwahl ab dem Zeitpunkt der Unterbrechung weiter.

Unterbrechung eines Spülprogramms

• Öffnen Sie die Tür des Gerätes.
  – Das Spülprogramm stoppt.
• Schließen Sie die Gerätetür.
• Das Spülprogramm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Abbruch eines Spülprogramms oder der Zeitvorwahl

Solange ein Spülprogramm oder die Zeitvorwahl noch nicht gestartet sind, können Sie die Auswahl ändern. Ist das Spülprogramm oder die Zeitvorwahl bereits in Betrieb, kann die Auswahl nicht mehr geändert werden. Für eine neue Auswahl muss das Spülprogramm oder die Zeitvorwahl abgebrochen werden.

Abbrechen eines Spülprogramms

1. Halten Sie die Programmwahltaste gedrückt, bis die Programm-Kontrolllampe erlischt.

2. Bevor Sie ein neues Spülprogramm starten, kontrollieren Sie, ob der Reinigungsmittelbehälter gefüllt ist.

Abbrechen einer Zeitvorwahl

1. Halten Sie die Programmwahltaste gedrückt, bis die Programm-Kontrolllampe und die Kontrolllampe „Zeitvorwahl“ erlöschen.

2. Drücken Sie die Programmwahltaste und wählen Sie ein neues Spülprogramm.

Am Ende des Spülprogramms

• Das Gerät stoppt automatisch.
- Der Signalton ertönt.
1. Öffnen Sie die Tür des Geräts.

– Die Kontrolllampe Programmende leuchtet.
– Die Programm-Kontrolllampe leuchtet.

1. Schalten Sie das Gerät aus.
2. Öffnen Sie für bessere Trocknungsergebnisse für einige Minuten die Tür einen Spaltbreit.

Entnehmen des Spülguts

• Lassen Sie das Geschirr abkühlen, bevor Sie es aus dem Geschirrspüler entnehmen. Heißes Geschirr ist stoßempfindlich.
• Entladen Sie zuerst den Unter- und dann den Oberkorb.
• An den Innenseiten und an der Gerätetür kann sich Wasser niederschlagen, da sich Edelstahl schneller abkühlt als das Geschirr.

Spülprogramme

Programm Verschmutzungsgrad		Spülgut Programmbeschreibung
	Stark ver-schmutzt	Geschirr, Besteck,Töpfe und Pfannen	VorspülgangHauptspülgang 70 °CSpülgängeTrocknen
	Normal ver-schmutzt	Geschirr und Besteck Vorspülgang	Hauptspülgang 65 °CSpülgängeTrocknen
Snel301)	Vor kurzem be-nutztes Geschirr	Geschirr und Besteck Hauptspülgang 60 °CSpülgang
2)	Normal ver-schmutzt	Geschirr und Besteck Vorspülgang	Hauptspülgang 50 °CSpülgängeTrocknen
	Verwenden Sie dieses Programm zumschnellen Abspülen des Geschirrs. Damitwird vermieden, dass sich Essensresteam Geschirr festsetzen und schlechteGerüche aus dem Gerät entweichen.Verwenden Sie für dieses Programm keinReinigungsmittel.		Spülgang

1) Mit diesem Programm können Sie vor kurzem benutztes Geschirr spülen. Sie erhalten ein gutes Spülergebnis in einer kurzen Zeit.

2) Dies ist das Standardprogramm für Prüfinstitute. Dieses Programm gewährleistet den wirtschaftlichsten Wasser- und Energieverbrauch für normal verschmutztes Geschirr und Besteck. Informationen zu den Testdaten finden Sie in der mitgelieferten Broschüre.

Verbrauchswerte

Programm Programmdauer (in Minuten)		Energie (kWh) Wasser (in Litern)
	85-95 1,8-2,0 22-25
	100-110 1,4-1,6 19-21
Snel30	30 0,9 9
	130-140 1,0-1,2 14-16
	12 0,1 5

i Druck und Temperatur des Wassers, die Schwankungen in der Stromversor-

gung und die Geschirrmenge können diese Werte verändern.

Reinigung und Pflege

Entfernen und Reinigen der Filter

Verschmutzte Filter beeinträchtigen das Spülergebnis.

Der Geschirrspüler hat 3 Filter:

1. Grobfilter (A)
2. Mikrofilter (B)
3. Flachfilter (C)

A B C

1. Um das Filtersystem zu entriegeln, drehen Sie den Griff des Mikrofilters (B) etwa 1/4 Drehung gegen den Uhrzeigersinn.

1. Nehmen Sie das Filtersystem heraus.

2. Fassen Sie den Grobfilter (A) am Handgriff mit dem Loch.

3. Nehmen Sie den Grobfilter (A) aus dem Mikrofilter (B).
4. Nehmen Sie den Flachfilter (C) unten aus dem Gerät heraus.

1. Reinigen Sie die Filter unter fließendem Wasser.
2. Setzen Sie den Flachfilter (C) wieder in der ursprünglichen Position ein. Vergewissern Sie sich, dass er korrekt unter den beiden Führungen (D) sitzt.
3. Setzen Sie den Grobfilter (A) in den Mikrofilter (B) ein und drücken Sie die Filter zusammen.
4. Setzen Sie das Filtersystem wieder ein.
5. Um das Filtersystem zu verriegeln, drehen Sie den Griff des Mikrofilters (B) im Uhrzeigersinn, bis er einrastet.

Reinigen der Sprüharme

Bauen Sie die Sprüharme nicht aus. Falls die Löcher in den Sprüharmen verstopft sind, reinigen Sie sie mit einem Cocktailspieß.

Reinigen der Außenseiten

Reinigen Sie die Außenseiten und das Bedienfeld des Gerätes mit einem weichen, feuchten Tuch.

Verwenden Sie ausschließlich Neutralreiniger.

Benutzen Sie keine Scheuermittel, Metallschwämmchen oder Lösungsmittel (Azeton usw.).

Was tun, wenn ...

Das Gerät startet nicht oder hält während des Betriebs an.

Versuchen Sie zuerst, eine Lösung für das Problem zu finden (beachten Sie die Tabel-

le). Ist dies nicht möglich, wenden Sie sich an den Kundendienst.

Störung	Fehlercode	Mögliche Ursache	Mögliche Abhilfe
Es läuft kein Wasser in das Gerät.	Die Kontrolllampe des laufenden Programms blinkt.Die Programmendeanzeige blinkt einmal.	Der Wasserhahn ist blo-ckiert oder durch Kalkablagerungen ver-stopft.	Reinigen Sie den Wass- serhahn.
Der Wasserdruck ist zu		niedrig.	Wenden Sie sich an Ih-ren lokalen Wasserver-sorger.
Der Wasserhahn ist ge-		schlossen.	Drehen Sie den Was-serhahn auf.
Der Filter im Wasserzu-		laufschlauch ist ver-stopft.	Reinigen Sie den Filter.
Der Wasserzulauf-		schlauch ist nicht richtig angeschlossen.	Vergewissern Sie sich, dass die Schlauchver-bindung in Ordnung ist.
Der Wasserzulauf-		schlauch ist beschädigt.	Stellen Sie sicher, dass der Wasserzulauf-schlauch nicht beschä-digt ist.
Das Gerät pumpt das Was-ser nicht ab.	Die Kontrolllampe des laufenden Programms blinkt.Die Programmendean-zeige blinkt zweimal.	Der Siphon ist verstopft.	Reinigen Sie den Si-phon.
Der Wasserablauf-		schlauch ist nicht richtig angeschlossen.	Vergewissern Sie sich, dass die Schlauchver-bindung in Ordnung ist.
Der Ablaufschlauch ist		beschädigt.	Stellen Sie sicher, dass der Wasserablauf-schlauch keine Beschä-digungen aufweist.
Die Aquasafe-Einrichtung ist ausgelöst.	Die Kontrolllampe des laufenden Programms blinkt.Die Programmendean-zeige blinkt dreimal.	Drehen Sie den Was-	serhahn zu und wenden Sie sich an den Kun-dendienst.
Das Programm startet nicht.	Die Gerätetür ist offen. Schließen Sie die Tür		richtig.
Der Netzstecker ist nicht		eingesteckt.	Stecken Sie den Netzstecker in die Steckdose.
Die Sicherung im Haus-		sicherungskasten ist durchgebrannt.	Wechseln Sie die Sicherung aus.
Die Zeitvorwahl ist ein-		gestellt.	Wenn Sie die Zeitvorwahl abbrechen möchten, siehe „Auswählen und Starten eines Spülprogramms“.

Schalten Sie das Gerät wieder ein, nachdem Sie es überprüft haben. Das Programm wird an der Stelle fortgesetzt, an der es unterbrochen wurde. Tritt die Störung erneut auf, wenden Sie sich an den Kundendienst. Bei anderen Fehlercodes, die in dieser Tabelle nicht erwähnt werden, wenden Sie sich bitte an den Kundendienst.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Wir empfehlen, dass Sie folgende Daten hier notieren:

Modell (MOD.) ......

Produktnummer (PNC) ......

Seriennummer (S.N.) ......

Die Spül- und Trocknungsergebnisse sind nicht zufriedenstellend

Problem Mögliche	Ursache Mögliche Abhilfe
Das Geschirr ist nicht sauber. Das ausgewählte Spülprogramm ist für das Spülgut und den Verschmutzungsgrad nicht geeignet.		Stellen Sie sicher, dass für das Spülgut und den Verschmutzungsgrad das geeignete Spülprogramm ausgewählt wird.
Die Körbe waren nicht richtig	beladen, so dass das Wasser nicht alle Oberflächen berührte.	Beladen Sie die Körbe richtig.
Aufgrund falsch angeordneten	Spülguts konnten sich die Sprüharme nicht frei drehen.	Stellen Sie sicher, dass die Sprüharme nicht durch eine in-korrekte Beladung blockiert werden.
Die Filter sind verschmutzt,	nicht richtig montiert oder nicht korrekt eingesetzt.	Kontrollieren Sie, ob die Filter sauber, richtig montiert und korrekt eingesetzt sind.
Die Reinigungsmittelmenge war	nicht ausreichend oder es wurde kein Reinigungsmittel verwendet.	Stellen Sie sicher, dass die Reinigungsmittelmenge ausreichend ist.
Kalkablagerungen auf dem Geschirr.	Der Salzbehälter ist leer. Füllen Sie den Salzbehälter mit Geschirrspülsalz.
Falsche Einstellung des Wass-	serenthärters.	Stellen Sie den Wasserenthärter entsprechend ein.
Die Verschlusskappe des Salz-	behälters ist nicht richtig geschlossen.	Stellen Sie sicher, dass der Salzbehälter richtig geschlossen ist.
Problem Mögliche Ursache Mögliche Abhilfe
Schlieren, Streifen, milchige Flecken oder blauschimmern-der Belag auf Gläsern und Geschirr.	Klarspülmitteldosierung zu hoch.	Klarspülmitteldosierung verrin-gern.
Flecken von getrockneten Was-sertropfen auf Gläsern und Ge-schirr.	Klarspülmitteldosierung zu niedrig.	Klarspülmitteldosierung erhö-hen.
Die Ursache kann auch beim	Reinigungsmittel liegen.	Verwenden Sie eine andere Reinigungsmittelmarke.
Das Geschirr ist nass. Sie haben ein Spülprogramm ohne Trocknungsgang oder mit einem verkürzten Trocknungs-gang gewählt.		Lassen Sie die Tür des Ge-schirrspülers für einige Minuten einen Spaltbreit geöffnet, bevor Sie das Geschirr entnehmen.
Das Geschirr ist nass und glanzlos.	Der Klarspülmittel-Dosierer ist leer.	Füllen Sie den Klarspülmittel-Dosierer mit Klarspülmittel auf.

Technische Daten

Abmessungen Breite 596 mm
Höhe 818-898 mm
Tiefe 555 mm
Wasserdruck Min. 0,5 bar (0,05 MPa)
Max. 8 bar (0,8 MPa)
Wasserversorgung1)	Kalt- oder Warmwasser maximal 60 °C
Fassungsvermögen Gedecke		12

1) Den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde anschließen.

Das Typenschild am inneren Rand der Gerätetür zeigt die elektrischen Anschlussdaten.

(z. B. Solar- oder Photovoltaikanlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an die Heißwasserversorgung Energie sparen.

i Wenn Sie Heißwasser mithilfe umweltfreundlicher, alternativer Energiequellen

Umwelttipps

Das Symbol ✉ auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.

Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Recyceln Sie die Materialien mit dem Symbol ⚙. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

Pelgrim
