GEBRUIKSAANWIJZING PCHN 511360 S PRIVILEG

Opmerking bij de installatie: de wasemkap moet op een minimale afstand van 43 cm van elektrische kooktoestellen en 65 cm van kooktoestellen op gas, olie of kolen geïnstalleerd worden. Als de installatie-instructies van het kooktoestel op gas een grotere afstand aangeven, moet hiermee rekening gehouden worden.

Opmerking bij de installatie en het gebruik: lees voordat u de wasemkap installeert of gebruikt deze handleiding zorgvuldig door; de afbeeldingen vindt u op de eerste pagina's. De fabrikant aanvaardt geen enkele verantwoordelijkheid voor problemen, schade of brand die veroorzaakt is door het niet naleven van de instructies in deze handleiding.

Volg voor de montage de nummering (1⇒2⇒3⇒......). Sluit geen stroom op het apparaat aan tot de installatie geheel voltooid is. Als de afvoerleiding niet is bijgeleverd, dient hij apart aangeschaft te worden. Het boorschema voor de bevestiging van het frontstuk wordt slechts bij enkele modellen geleverd. U kunt kant-en-klare frontstukken in verschillende kleuren bestellen.

Open de schuifkap (AFB. A-I).

Verwijder het filter (AFB. A,2-3, detail X) of het rooster (AFB. A,2, detail Y).

Ga als volgt te werk om de wasemkap te bevestigen:

Breng de boorplaat op de binnenzijde rechts van de bovenkast aan met de pijl naar de achterrand van de bovenkast gericht (AFB. B-1).

Boor de gaten op de tekens op de plaat (AFB. B-2).

Herhaal deze procedure aan de linkerkant van de bovenkast (AFB. B, 3-4).

Plaats de wasemkap (AFB. B-5) en draai de 4 schroeven in de gaten van de bovenkast (AFB. B-6)

Breng de afvoerleiding op de luchtuitgang van de wasemkap aan (AFB. B-7).

Als de wanden van de bovenkast 16 mm dik zijn, plaats dan de 4 afstandhouders aan de zijkanten van de wasemkap (AFB. B-8).

Stel het uittrekbare scherm af

De wasemkap kan onder bovenkasten van verschillende diepten worden geïnstalleerd. De opening en sluiting van het uittrekbare scherm kan naar wens worden ingesteld.

Verwijder hiervoor de afzuigroosters door de schroeven los te draaien (AFB. C-9), stel de beugels af en draai de schroeven weer aan.

Uitvoering met luchtafvoer naar buiten (AFB. D-A): damp en stoom worden naar buiten afgezogen door een afvoerpijp, die op de verbindingsring bovenop de kap wordt bevestigd.

Let op: Indien de kap is uitgerust met een koolstofffilter, moet dit worden verwijderd.

De afvoerlucht mag niet worden afgevoerd door een kanaal dat ook gebruikt wordt voor de afvoer van rook die geproduceerd wordt door apparaten op gas of andere brandstoffen, maar moet over een aparte afvoermogelijkheid beschikken. Alle nationale voorschriften betreffende de afvoer van lucht moeten in acht worden genomen.

Uitvoering met luchtfiltering (AFB. D-B): de lucht wordt door het koolstofffilter gefilterd en in de omliggende ruimte gerecycled.

Let op: indien de kap niet met een koolstofffilter is uitgerust, dient dit te worden besteld en gemonteerd te worden alvorens de kap in gebruik te nemen.

Breng de elektrische aansluiting tot stand (AFB. B-10).

Sluit de schuifkap (AFB. B-11).

Bij enkele modellen moet de steun voor het koolstofffilter worden geïnstalleerd (AFB. E).

PRODUCTINFORMATIEBLAD

I. Bedieningspaneel.
2. Afzuigroosters met vetfilters aan de binnenkant - Vetfilters aan de buitenkant (alleen voor enkele modellen)
3. Verlichting.
4. Schuifkap (uittrekbaar).

VERVANGEN VAN DE LAMPJES:

I. Sluit de wasemkap van het elektriciteitsnet af.
2. Trek de schuifkap uit.
3. Open het achterste rooster ( a - afb. 2) of de lampenkap (b - afb. 2 - alleen voor enkele modellen).
4. Haal het lampje dat vervangen moet worden weg. Uitsluitend vervangen door een lampje van het type E14 van max. 40 W.
5. Monteer het afzuigrooster of de lampenkap weer.

HET NEONLAMPJE VERVANGEN:

I. Sluit de wasemkap van het elektriciteitsnet af.

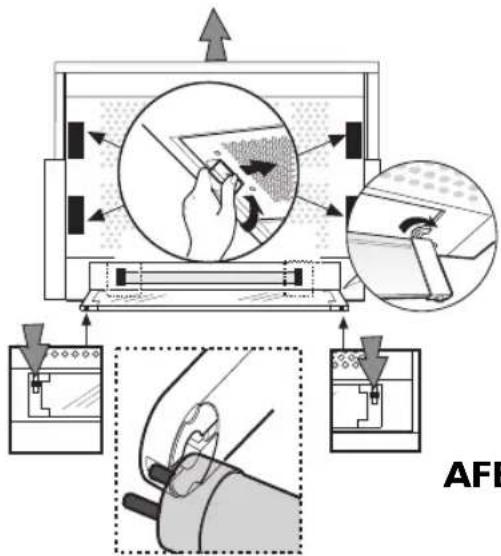

2. Open de lampenkap ( afb.l).
3. Verwijder het te vervangen neonlampje (draai het tegen de klok in en haak het los van de twee lamphouders aan de beide uiteinden van het lampje). Gebruik alleen neonlampen van max. 14 W Bij één van de uiteinden van het neonlampje, achter één van de lamphouders, bevindt zich de starter. Indien de storing van de verlichting aan blijft houden, moet ook de starter worden vervangen (bajonetkoppeling) door een nieuwe starter die geschikt is voor lampjes van max. 14 Watt.
4. Sluit de lampenkap weer.

HET VERWIJDEREN VAN HET VETFILTER BIJ VERVANGING OF REINIGING:

I. Sluit de wasemkap van het elektriciteitsnet af.
2. Trek de schuifkap uit.
3. Verwijder de afzuigroosters ( c - afb. 2) of de vetfilters (c1/c2 - afb. 3).
4. Maak het vetfilter los.
5. Verwijder het vuile vetfilter.
6. Nadat u het vetfilter heeft vervangen of gereinigd, (afhankelijk van het model van uw wasemkap) voert u voor de montage de bovenstaande handelingen in omgekeerde volgorde uit. Verzeker u ervan dat het vetfilter de gehele oppervlakte van het rooster bedekt.

Was het filter met een mild reinigingsmiddel.

PLAATSEN OF VERVANGEN VAN HET KOOLSTOFFILTER:

I. Sluit de wasemkap van het elektriciteitsnet af.
2. Trek de schuifkap uit.
3. Verwijder de afzuigroosters ( c - afb. 2) of de vetfilters (c1/c2 - afb. 3).
4. Als het koolstofffilter al is gemonteerd en vervangen moet worden, druk dan op de op de ontgrendelingstoetsen (e - afb. 4) en haal het filter naar beneden toe weg.
5. Als de filters niet geplaatst zijn.

d. plaats het koolstofffilter in de bovenste haakjes (afb. 4).

e. zet het definitief vast met behulp van de onderste haakjes (afb. 4).

1. Breng het afzuigrooster weer aan.
2. Enkele modellen hebben een rond koolstofffilter: plaats het filter in de behuizing, zorg ervoor dat het plastic rooster bedekt is en draai het rechtsom totdat het geblokkeerd is. Ga in de omgekeerde volgorde te werk om hem te verwijderen (afb. 5).

HET BEDIENINGSPANEEEL

Lichtschakelaar.

De toets verlichting heeft 2 standen (licht uit - licht aan).

Voor het inschakelen van de verlichting: schuif de toets naar rechts.

Schakelaar voor het instellen van de snelheid.

De toets motor heeft meerdere standen voor de regeling van de afzuigvermögens op basis van de hoeveelheid dampen die de wasemkap moet afzuigen.

Voor het verhogen van het afzuigvermogen: schuif de toets naar rechts.

Het verpakkingsmateriaal is voor 100% recyclebaar, hetgeen wordt aangegeven met het symbool voor recycling ♦ volg de plaatselijke milieuvoorschriften op wanneer u het apparaat afdankt. Het verpakkingsmateriaal (plastic zakken, schuimplastic, etc.) moet buiten het bereik van kinderen bewaard worden, aangezien het een mogelijke bron van gevaar betekent.

2. Product

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG, Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product correct wordt afgedankt helpt de gebruiker negatieve effecten op het milieu en de gezondheid te voorkomen.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten.

Volg de plaatselijke voorschriften voor afvalverwerking op wanneer u het apparaat afdankt.

Voor meer informatie over de behandeling, terugwinning en recycling van dit product kunt u contact opnemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product hebt aangeschaft.

VOORZORGSMAATREGELEN EN ALGEMENE RICHTLIJNEN LET OP!

• Het apparaat mag niet door kinderen of door geestelijk gehandicapten gebruikt worden; houd altijd toezicht.
• Zorg ervoor dat kinderen niet met het apparaat spelen.

I. Sluit het apparaat niet op het elektriciteitsnet aan alvorens de installatie voltooid is en schakel de stroom uit voordat u reinigings- of onderhoudswerkzaamheden uitvoert.

1. Onder de kap mag niet geflambeerd worden. Open vuur kan brand veroorzaken.

2. Laat tijdens het frituren de pan niet onbeheerd achter, daar de kokende olie vlam kan vatten.

3. Regelmatig onderhoud en schoonmaken van de kap is de beste garantie voor een goede werking en optimale prestaties. Verwijder vastgekoekte voedselresten dikwijls van de vuile oppervlakken. Reinig of vervang het filter regelmatig. Het is verboden een pijp van brandbaar materiaal te gebruiken voor de luchtafzuiging.

4. Wanneer de wasemkap tegelijk wordt gebruikt met toestellen die niet op elektrische energie werken, mag de onderdruk in het vertrek niet hoger zijn dan 4Pa (4 x 10 ^-5 bar). Zorg ervoor dat de ruimte voldoende geventileerd is.

Elektrische aansluiting

Voordat de kap op het elektriciteitsnet wordt aangesloten, controleren of het voltage op het typeplaatje overeenkomt met de spanning van uw elektriciteitsnet. Het typeplaatje bevindt zich binnenin de kap, achter het vetfilter.

Als het apparaat voorzien is van een voedingskabel en een stekker, moet de stekker zich op een toegankelijke plek bevinden.

Mocht de kap niet van een stekker zijn voorzien, dan kunt u een stekker of een tweepolige schakelaar met een contactopening van minimaal 3 mm gebruiken, mits deze aan de geldende veiligheidsvoorschriften voldoen.

De voedingskabel met stekker of het snoer mogen uitsluitend vervangen worden door de Klantenservice of door een erkend vakman.

De wasemkap schoonmaken

Let op! Indien olie/vetresten niet verwijderd worden (minstens eens per maand) kan dit brand veroorzaken.

Gebruik hiervoor een zachte doek met een neutraal schoonmaakmiddel. Gebruik nooit schuurmiddelen of alcohol.

Voor de ingebruikneming

Voor optimaal gebruik van uw wasemkap is het raadzaam de gebruiksaanwijzing aandachtig door te lezen en te bewaren.

Het verpakkingsmateriaal (plastic zakken, schuimplastic, etc.) moet buiten het bereik van kinderen bewaard worden, aangezien het een mogelijke bron van gevaar betekent.

Controleer of de wasemkap tijdens het transport schade heeft ondervonden. Installatie, elektrische aansluitingen, vervanging van voedingskabel met stekker of snoer, dienen uitgevoerd te worden door een erkend vakman, in overeenstemming met de geldende plaatselijke voorschriften.

Conformiteitsverklaring

Dit product is ontworpen, gefabriceerd en op de markt gebracht in overeenstemming met:

- de veiligheidsvereisten van de "Laagspanningsrichtlijn" 73/23/EEG

- veiligheidsvereisten van de "EMC-richtlijn" 89/336/EEG gewijzigd door de richtlijn 93/68/EEG.

Opsporen van storingen

De wasemkap werkt niet:

- Zit de stekker wel goed in het stopcontact?

- Is de stroom soms uitgevallen?

- Is de zekering doorgebrand?

De wasemkap zuigt niet voldoende af:

- Heeft u de juiste snelheid gekozen?

- Moeten de filters worden schoongemaakt of vervangen?

- Is de luchtafvoer misschien verstopt?

De verlichting doet het niet:

- Is het lampje aan vervanging toe?

- Is het lampje wel goed aangedraaid?

- Is de zekering doorgebrand?

KLANTENSERVICE

Alvorens de Klantenservice in te schakelen

I. Ga na of u het probleem zelf kunt oplossen (zie "Opsporen van storingen").

1. Zet de wasemkap uit en weer aan om te kijken of het probleem is opgelost.

2. Als dit ook niet helpt, adviseren wij u contact op te nemen met de Klantenservice.

Vermeld de volgende gegevens:

• de aard van de storing,

- het model, dat vermeld staat op het typeplaatje in de kap en dat afgelezen kan worden door eerst de vetfilters te verwijderen.

- uw volledige adres,

- uw telefoonnummer.

- het servicenummer (het nummer dat staat vermeld onder het woord SERVICE, op het typeplaatje binnenin de kap achter het vetfilter).

- de aard van de storing, - het model, dat vermeld staat op het typeplaatje in de kap en dat afgelezen kan worden door eerst de vetfilters te verwijderen. - uw volledige adres, - uw telefoonnummer. - het servicenummer (het nummer dat staat vermeld onder het woord SERVICE, op het typeplaatje binnenin de kap achter het vetfilter).

In geval van reparatie, contact opnemen met een erkend Technisch Servicecentrum (hetgeen garant staat voor gebruik van originele onderdelen en correct uitgevoerde reparatie).

Niet nakomen van deze aanwijzingen kan de veiligheid en kwaliteit van het product in gevaar brengen.
