BEDIENUNGSANLEITUNG PCHN 511360 S PRIVILEG
Installationsanweisungen: Bei der Installation der Abzugshaube sind folgende Mindestabstände einzuhalten: 43 cm bei Elektrokochplatten, 65 cm bei Gas-, Öl- oder Kohlekochplatten. Schreiben die Installationsanweisungen des Gaskochfelds einen größeren Abstand vor, ist dieser natürlich zu beachten.
Hinweis für Installation und Gebrauch: Lesen Sie vor dem Gebrauch der Abzugshaube aufmerksam die vorliegende Gebrauchsanweisungen; die Abbildungen finden Sie auf den ersten Seiten. Der Hersteller lehnt jede Haftung für Störungen, Schäden oder Feuer ab, die bei Missachtung der vorliegenden Gebrauchsanweisungen durch das Gerät entstehen sollten.
Befolgen Sie bei der Installation die Nummerierung (1⇒2⇒3⇒......). Schließen Sie das Gerät erst nach erfolgter Installation an die Stromversorgung an. Falls das Auslassrohr nicht mitgeliefert wird, muss es gesondert gekauft werden. Die Planskizze zur Befestigung der Frontblende wird nur bei bestimmten Modellen mitgeliefert. Frontblenden mit Einbauanleitung sind in verschiedenen Farben erhältlich.
Ziehen Sie den Dampfsammler heraus (ABB. A-I).
Bauen Sie den Fettfilter (ABB. A,2-3, Teil X) oder das Gitter aus (Abb. A,2, Teil Y).
Die Abzugshaube wird wie folgt befestigt:
Legen Sie die Schablone an der rechten Innenseite des Hängeschranks an, so dass der Pfeil zur hinteren Kante des Hängeschranks weist (ABB. B-1).
Führen Sie die Bohrungen anhand der Markierungen auf der Schablone aus (ABB. B-2).
Wiederholen Sie den Arbeitsschritt auf der linken Seite des Hängeschranks (ABB. B, 3-4).
Positionieren Sie die Abzugshaube (ABB. B-5) und drehen Sie die 4 Schrauben in die Bohrungen des Hängeschranks (Abb. B-6)
Setzen Sie das Auslassrohr auf den Luftauslass der Abzugshaube (ABB. B-7).
Falls die Wände des Hängeschranks 16 mm dick sind, fügen Sie die 4 Distanzstücke an den Seiten der Abzugshaube ein (Abb. B-8).
Einstellung des Ausziehfachs
Die Abzugshaube kann unter Hängeschränken mit verschiedenen Tiefen installiert werden. Der Hub des Ausziehfachs kann dementsprechend eingestellt werden.
Entfernen Sie hierzu die Absauggitter, indem Sie die Schrauben lösen (ABB. C-9), verstellen Sie die Bügel entsprechend und befestigen Sie wieder die Schrauben.
Abluftversion (ABB. D-A): die Schwaden werden angesaugt und über das am Verbindungsring am Oberteil der Abzugshaube befestigte Abluftrohr nach außen befördert.
VORSICHT: Hat die Abzugshaube einen bereits eingebauten Kohlefilter, ist dieser zu entfernen.
Die Abluft darf nicht in eine Leitung abgeleitet werden, die zur Rauchabführung von Gas-, Kohle- oder Ölheizungsanlagen dient, sondern muss an einen separaten unabhängigen Abzug angeschlossen werden. Dabei sind alle nationalen Vorschriften zur Abluftabführung einzuhalten.
Umluftversion (ABB. D-B): die Luft wird beim Durchgang durch einen Kohlefilter gefiltert und im Raum umgewälzt.
VORSICHT: Falls die Haube nicht mit einem Kohlefilter ausgestattet ist, muss dieser bestellt und vor der Inbetriebnahme der Haube montiert werden.
Stellen Sie den Stromanschluss her (ABB. B-10).
Schieben Sie den Dampfsammler hinein (ABB. B-11).
Bei bestimmten Modellen muss die Halterung für den Kohlefilter montiert werden (ABB. E).

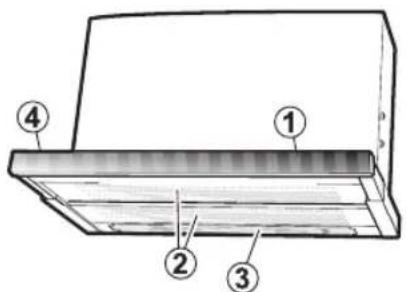

PRODUKTANGABEN
I. Bedienfeld.
2. Absauggitter mit internen Fettfiltern - externen Fettfiltern (nur bei bestimmten Modellen).
3. Beleuchtung.
4. Dampfsammler (herausklappbar).
AUSWECHSELN DER GLÜHBIRNEN:
I. Unterbrechen Sie die Stromversorgung der Abzugshaube.
2. Ziehen Sie den Dampfsammler heraus.
3. Öffnen Sie das hintere Gitter ( a - Abb. 2) bzw. die Deckenleuchte (b - Abb. 2 - nur bei bestimmten Modellen).
4. Drehen Sie die defekte Glühbirne heraus.
Verwenden Sie nur Lampen mit max. 40 W (Gewinde E14).
5. Bauen Sie das Absauggitter bzw. die Deckenleuchte wieder ein.

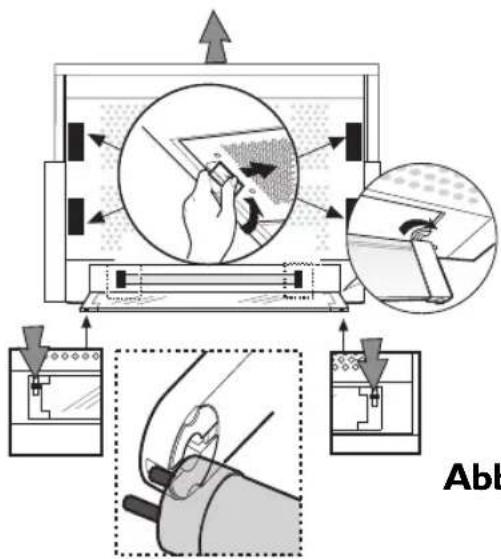

AUSTAUSCH DER NEONLEUCHTE:
I. Unterbrechen Sie die Stromversorgung der Abzugshaube.
2. Nehmen Sie die Lampenabdeckung ab ( Abb.I).
3. Drehen Sie die alte Neonleuchte gegen den Uhrzeigersinn und nehmen Sie sie aus den Halterungen heraus. Verwenden Sie ausschließlich Neonleuchten mit max. 14 W. An einem Ende der Neonleuchte befindet sich hinter einem der Halter der Starter. Sollte die Beleuchtung immer noch nicht funktionieren, auch den Starter (Bajonettfassung) gegen einen für 14 Watt-Leuchten geeigneten Starter auswechseln.
4. Bringen Sie die Lampenabdeckung wieder an.
ENTNAHME UND AUSTAUSCH ODER REINIGUNG DES FETTFILTERS:
I. Unterbrechen Sie die Stromversorgung der Abzugshaube.
2. Ziehen Sie den Dampfsammler heraus.
3. Entfernen Sie die Absauggitter ( c - Abb. 2) bzw. die Fettfilter (c1/c2 - Abb. 3).
4. Entriegeln Sie den Fettfilter.
5. Entnehmen Sie den verschmutzten Fettfilter.
6. Führen Sie nach dem Austausch oder der Reinigung des Fettfilters (auszuführen je nach vorhandenem Fettfiltertyp) für die Montage alle Schritte in umgekehrter Reihenfolge aus und stellen Sie sicher, dass der Filter die gesamte Absaugfläche abdeckt.
Waschen Sie den Filter mit einem milden Reinigungsmittel.
EINBAU/AUSWECHSELN DES KOHLEFILTERS:
I. Unterbrechen Sie die Stromversorgung der Abzugshaube.
2. Ziehen Sie den Dampfsammler heraus.
3. Entfernen Sie die Absauggitter ( c - Abb. 2) bzw. die Fettfilter (c1/c2 - Abb. 3.).
4. Wenn der Kohlefilter bereits montiert ist und ausgewechselt werden soll, kann der Filter nach Druck auf die Verriegelungstasten (e - Abb. 4) nach unten entnommen werden.
5. Falls die Kohlefilter noch nicht eingebaut sind.
d. Haken Sie den Kohlefilter in die oberen Haken (Abb. 4) ein.
e. lassen Sie ihn in die unteren Haken einrasten (Abb. 4).
6. Bauen Sie das Absauggitter wieder ein.
7. Bestimmte Modelle haben einen runden Kohlefilter: Setzen Sie den Filter so ein, dass er das Plastikgitter abdeckt und drehen Sie ihn im Uhrzeigersinn bis zum Anschlag. Zum Ausbau verfahren Sie in umgekehrter Reihenfolge (Abb. 5).
BEDIENFELD
Lichtschalter.
Der Lichtschalter hat 2 Positionen (Licht aus - Licht an). Anschalten der Lampen: Schieben Sie den Schalter nach rechts.
Geschwindigkeits-Wahlschalter.
Dieser Wahlschalter verfügt über mehrere Stellungen zur Wahl der jeweils korrekten Absaugleistung in Abhängigkeit von der Dampfentwicklung, die von der Abzugshaube bewältigt werden soll. Erhöhung der Absaugleistung: Schieben Sie den Schalter nach rechts.
Das Verpackungsmaterial ist zu 100% wieder verwertbar und durch das Recyclingsymbol gekennzeichnet △. Entsorgung gemäß örtlichen Vorschriften. Das Verpackungsmaterial (Plastikbeutel, Styroporteile, usw.) außerhalb der Reichweite von Kindern halten, da es eine mögliche Gefahrenquelle darstellt.
2. Gerät
Dieses Gerät ist gemäß der Europäischen Richtlinie 2002/96/EC für Elektro- und Elektronik-Altgeräte gekennzeichnet. Durch vorschriftsmäßige Entsorgung trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden.
Das Symbol auf dem Produkt oder den Begleitpapieren weist darauf hin, dass das Gerät nicht als Hausmüll behandelt werden darf, sondern bei den zuständigen Sammelstellen für elektrische und elektronische Geräte abgegeben werden muss. Beachten Sie daher bei der Entsorgung die örtlichen Verordnungen zur Abfallbeseitigung.
Wenden Sie sich für weitere Informationen zur Behandlung, Wiederverwertung und zum Recycling des Produktes an die zuständige lokale Behörde, an die städtische Müllabfuhr oder an Ihren Fachhändler, bei dem Sie das Gerät erworben haben.
ALLGEMEINE HINWEISE UND RATSCHLÄGE
ACHTUNG!
- Das Gerät sollte von Kindern oder auch Behinderten nur unter Aufsicht benutzt werden.
- Achten Sie darauf, dass Kinder das Gerät nicht als Spielzeug benutzen.
I. Schließen Sie das Gerät erst nach seiner kompletten Installation an das Stromnetz an und schalten Sie es vor jedem Wartungs-/Reinigungseingriff vom Stromnetz ab.
2. Bereiten Sie keine flambierten Gerichte unter der Abzugshaube zu. Bei offenen Flammen besteht Brandgefahr.
3. Lassen Sie beim Frittieren keine Pfannen unbeaufsichtigt, da das erhitzte Fett Feuer fangen könnte.
4. Konstante Pflege und Reinigung gewährleisten den einwandfreien Betrieb und die Leistungstüchtigkeit Ihrer Abzugshaube. Säubern Sie regelmäßig alle verschmutzten Flächen Ihrer Abzugshaube. Sie sollten den Filter des Öfteren entfernen und reinigen oder ersetzen. Die Verwendung von entflammbaren Materialien zur Ableitung der angesaugten Luft ist untersagt.
5. Wird die Dunstabzugshaube zusammen mit anderen Geräten betrieben, die nicht durch elektrische Energie angetrieben werden, darf der negative Druck im Raum einen Wert von 4Pa (4 x 10 ^-5 bar) nicht überschreiten. Sorgen Sie für eine ausreichende Belüftung des Raums.
Elektrischer Anschluss
Stellen Sie vor dem Anschluss der Abzugshaube an das Stromnetz sicher, dass die auf dem Typenschild angegebene Spannung mit der Ihrer Wohnung übereinstimmt. Das Typenschild ist im Innenteil der Abzugshaube hinter dem Fettfilter angebracht.
Der Stecker der Dunstabzugshaube (falls vorhanden) muss an eine gut zugängliche Steckdose angeschlossen werden.
Sollte die Abzugshaube nicht mit Stecker versehen sein, können Sie einen normgerechten Stecker verwenden oder einen normgerechten zweipoligen Schalter mit mindestens 3 mm Kontaktöffnungsabstand.
Der Ersatz des Speisekabels mit Stecker oder biegsamem Kabel ist dem "Kundendienst" oder qualifizierten Technikern vorbehalten.
Reinigung der Abzugshaube
Achtung! An der Haube verbleibendes Öl/Fett könnte sich entzünden (deshalb mindestens I Mal im Monat entfernen). Verwenden Sie dazu ein weiches Tuch und Neutralreiniger. Vermeiden Sie unbedingt Scheuermittel oder Alkohol.
Vor Inbetriebnahme der Dunstabzugshaube
Damit Sie Ihre Dunstabzugshaube optimal nutzen können, sollten Sie die Gebrauchsanleitungen sorgfältig lesen und für den Bedarfsfall aufbewahren.
Das Verpackungsmaterial (Plastikbeutel, Styroporteile, usw.) außerhalb der Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt.
Stellen Sie sicher, dass die Abzugshaube keine Transportschäden erlitten hat. Die Installation und die elektrischen Anschlüsse, der Ersatz des Speisekabels mit Stecker oder biegsamem Kabel sind durch einen qualifizierten Techniker entsprechend der örtlichen Bestimmungen vornehmen zu lassen.
Konformitätserklärung
Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und in den Handel eingeführt:
- Sicherheitsanforderungen der "Niederspannungsrichtlinie" 73/23/EWG
- Schutzvorrichtungen gemäß "EMV-Richtlinie" 89/336/EWG mit nachfolgender Änderung durch Richtlinie 93/68/EWG.
Erst einmal selbst prüfen
Die Abzugshaube funktioniert nicht:
- Sitzt der Stecker korrekt in der Steckdose?
- Liegt ein Stromausfall vor?
- Ist die Sicherung durchgebrannt?
Die Ansaugleistung der Abzugshaube ist ungenügend:
- Haben Sie die korrekte Geschwindigkeitsstufe eingestellt?
- Sind die Filter zu reinigen oder zu ersetzen?
- Sind die Abluftöffnungen verstopft?
Die Lampe funktioniert nicht:
- Ist die Lampe zu ersetzen?
- Wurde die Lampe sachgerecht montiert?
- Ist die Sicherung durchgebrannt?
KUNDENDIENST
Bevor Sie den Kundendienst rufen
- Erst prüfen, ob Sie die Störung selbst beheben können (siehe "Erst einmal selbst prüfen").
- Das Gerät abschalten und wieder einschalten, um sicherzustellen, dass der Fehler behoben wurde.
- Haben Sie keinen Erfolg, müssen Sie den Kundendienst benachrichtigen.
Machen Sie bitte folgende Angaben:
- Art der Störung,
- Das Gerätemodell, das Sie vom Typenschild im Innenteil der Abzugshaube nach Entfernen der Fettfilter ablesen können.
- Ihre vollständige Adresse,
- Ihre Telefonnummer mit Vorwahl.
• Die Servicenummer (Ziffer unter dem Wort SERVICE auf dem Typenschild im Innenteil der Abzugshaube hinter dem Fettfilter).
Wenden Sie sich im Falle eines Reparaturbedarfs an eine autorisierte Kundendienststelle (zur Garantie von Originalersatzteilen und einer fachmännischen Reparatur).
Die Nichtbeachtung dieser Anweisungen kann die Sicherheit und die Qualitätseigenschaften des Geräts gefährden.
