GEBRUIKSAANWIJZING PCHN 612490 X PRIVILEG

De minimale afstand tussen het steunoppervlak van de pannen op het kooktoestel en het laagste deel van de wasemkap mag niet minder dan 60 cm zijn bij elektrische kooktoestellen en 70 cm bij kooktoestellen op gas of gemengd. Als de aanwijzingen voor installatie van het gasfornuis een grotere afstand aangeven, moet hiermee rekening gehouden worden. U wordt geadviseerd een deskundig installateur te raadplegen.

Geef het apparaat geen stroom totdat de installatie geheel voltooid is.

Let op! Afvoerpijp en klembanden worden NIET bijgeleverd en moeten apart worden aangeschaft.

Aangezien dit apparaat zwaar is, dient het door minstens twee of meer personen verplaatst en geïnstalleerd te worden.

Alvorens de kap te installeren moet worden besloten in welke uitvoering u de kap wilt gebruiken:

Model met luchtafvoer naar buiten: damp en stoom worden naar buiten afgezogen door een afvoerpijp, die op de verbindingsring (B) bovenop de kap wordt bevestigd.

Let op! Indien de kap is uitgerust met een koolstofffilter, moet dit worden verwijderd.

Model met luchtfilter: de lucht wordt door 2 koolstoffilters gefilterd en in de omliggende ruimte gerecycled.

Let op! Indien de kap niet met koolstoffilters is uitgerust, dienen deze te worden besteld en gemonteerd alvorens de kap in gebruik te nemen.

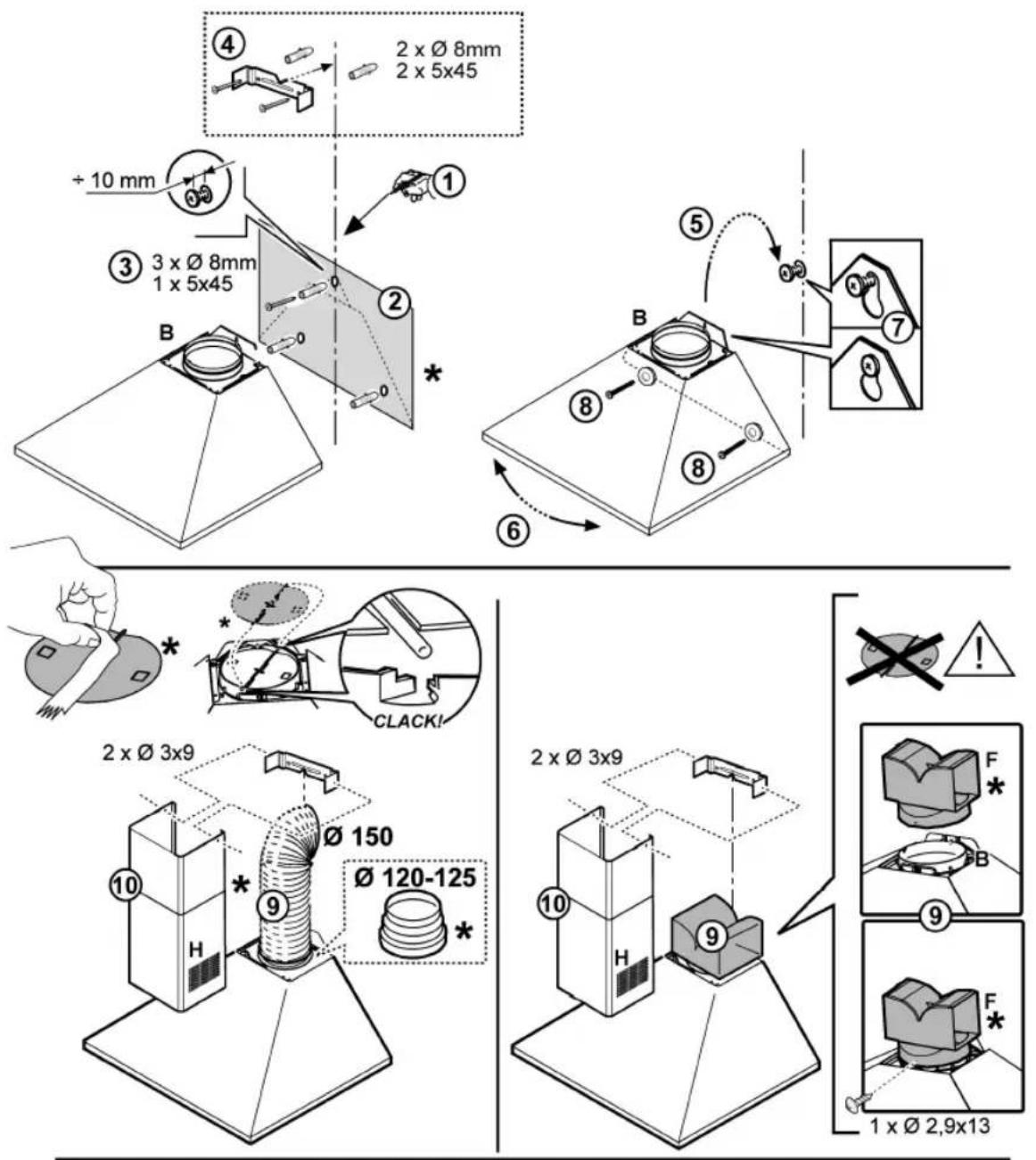

I. Teken de middellijn van de kookplaat op de muur tot aan het plafond.
2. Geef, op grond van de eerder aangegeven waarden, met een potlood de afstand vanaf de kookplaat aan en plaats de plaat op het teken.
3. Kruis de gaten aan met behulp van de bijgeleverde plaat, boor de gaten en plaats de wandpluggen. Draai I schroef gedeeltelijk in de bovenste plug.
4. Bevestig de steun van de schouw zo dicht mogelijk bij het plafond aan de wand.
5. Haak de kap vast.
6. Regel de positie ervan.
7. Schroef de bovenste bevestigingsschroef helemaal vast.
8. Verwijder de vetfilters en bevestig de kap vanuit de binnenkant definitief met 2 schroeven en sluitringen.
9. op basis van de gebruikte uitvoering:

Model met luchtafvoer naar buiten:

Bevestig een pijp met een geschikte diameter in het afvoergat van de kap en sluit hem aan op een afvoersysteem naar buiten (zorg voor de bevestiging en de aansluiting van de pijp voor het systeem dat het meest geschikt is voor de aangeschafte pijp).

Model met luchtfilter

Installeer de filterkoppeling F op de verbindingsring B en bevestig hem definitief met I schroef.

- Sluit de kap aan op het elektriciteitsnet!

Installatie van de uitschuifbare schouw:

1. Bevestig de uitschuifbare schouw met twee schroeven aan het steunprofiel.
   II. Zorg dat de onderkant goed vastgrijpt in het betreffende punt bovenop de kap.

2 x Ø 8mm 2 x 5x45 + 10 mm 3 x Ø 8mm 1 x 5x45 ① ② ③ B ④ ⑤ ⑥ ⑦ ⑧ ⑨ 2 x Ø 3x9 Ø 150 Ø 120-125 ⑩ H ⑪ 2 x Ø 3x9 10 H ⑫ 2 x Ø 2,9x13 F B 9 F

11 H OK!

* Alleen bij sommige modellen

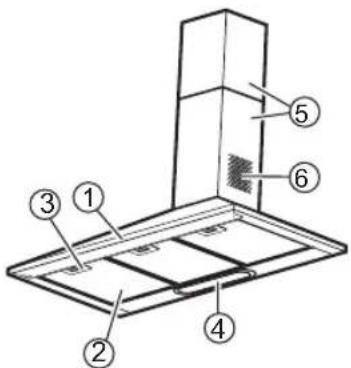

BESCHRIJVING VAN DE AFZUIGKAP

de toets naar rechts schuiven of de knop indrukken om de verlichting in te schakelen.

Afzuigvermogen/-snelheid 📁:

de toets naar rechts schuiven of op de volgende knop drukken om het vermogen/snelheid te verhogen of de klep te openen |#

1. Vetfilters (het aantal vetfilters kan verschillen afhankelijk van het model).

2. Handgreep van het vetfilter.

3. Lampglas verlichting (het aantal en de positie van de lampen en/of van de lampglazen kan verschillen afhankelijk van het model).

4. Uitschuifbare schouw.

5. Luchtuitlaat (uitsluitend model met luchtfilter)

Vetfilters:

Het metalen vetfilter heeft een onbeperkte levensduur en moet eens per maand met de hand of in de vaatwasser (kort programma met lage temperatuur) schoongemaakt worden. Het kan zijn dat het vetfilter in de vaatwasser glans verliest en mat wordt, maar dit heeft beslist geen nadelige invloed op het filtervermogen.

Verwijderen van het filter: trek de handgreep met veerhaak naar achteren

(b) en neem het filter daarna naar beneden toe weg (a). Voer bovenstaande handelingen in omgekeerde volgorde uit om het schoongemaakte en goed afgedroogde filter opnieuw te monteren.

a b

Koolstofffilters (uitsluitend voor modellen met luchtfiltering):

Het koolstoffilter dient om de 4 maanden vervangen te worden.

Het mag niet gewassen of geregenereerd worden.

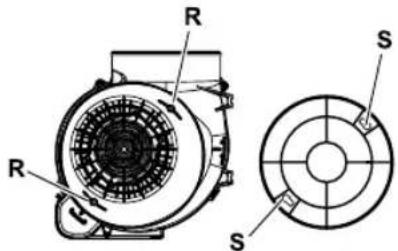

Montage of vervanging koolstofffilter (uitsluitend voor modellen met luchtfiltering).

I. Verwijder de vetfilters.

1. Monteer de filters ter afdekking van de motor: controleer of de pinnen R op het kanaal overeenkomen met de openingen S, draai vervolgens naar rechts tot het vergrendeld is.

2. Breng de vetfilters weer aan.

R S R S

Vervangen van de lampjes

Koppel het apparaat los van het elektriciteitsnet.

Let op! Controleer of de lampjes voldoende afgekoeld zijn, voordat u ze aanraakt.

1. Verwijder de clip die het lampglas bevestigt om bij de lampruimte te komen. Gebruik een kleine schroevendraaier of een dergelijk gereedschap op het lampglas op te tillen.
2. Vervang het doorgebrande lampje door een exemplaar van max. 40W (E14).
3. Monteer het lampglas weer en bevestig deze met een clip.

Opmerking: de lampruimte is bereikbaar door de vetfilters te verwijderen, ook als de verwijdering van de lamp vanwege zijn positie in sommige gevallen wat moeilijk kan zijn.

Het verpakkingsmateriaal is voor 100% recyclebaar, hetgeen wordt aangegeven met het symbool voor recycling. Volg de plaatselijke milieuvoorschriften op wanneer u het apparaat afdankt. Het verpakkingsmateriaal (plastic zakken, schuimplastic, etc.) moet buiten het bereik van kinderen bewaard worden, aangezien het een mogelijke bron van gevaar betekent.

2. Product

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG, Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product correct wordt afgedankt helpt de gebruiker negatieve effecten op het milieu en de gezondheid te voorkomen.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten.

Volg de plaatselijke voorschriften voor afvalverwerking op wanneer u het apparaat afdankt.

Voor meer informatie over de behandeling, terugwinning en recycling van dit product kunt u contact opnemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product hebt aangeschaft.

VOORZORGSMAATREGELEN EN ALGEMENE RICHTLIJNEN LET OP!

- Het apparaat is niet bedoeld om door kinderen of personen met lichamelijke, sensorische of geestelijke beperkingen of met weinig kennis en ervaring te worden gebruikt, tenzij zij onder toezicht staan of voor het gebruik van het apparaat zijn voorgelicht door een persoon die verantwoordelijk is voor hun veiligheid.

- Zorg ervoor dat kinderen niet met het apparaat spelen.

I. Sluit het apparaat niet op het elektriciteitsnet aan alvorens de installatie voltooid is. Voordat u begint met de reiniging of het onderhoud van uw wasemkap, moet u de stekker uit het stopcontact halen of de stroom in uw woning uitschakelen.

1. Onder de kap mag niet geflambeerd worden. Open vuur kan brand veroorzaken.

2. Laat tijdens het frituren de pan niet onbeheerd achter, daar de kokende olie vlam kan vatten.

3. Regelmatig onderhoud en reiniging van de kap is de beste garantie voor een goede werking en optimale prestaties. Verwijder vastgekoekte voedselresten dikwijls van de vuile oppervlakken. Reinig of vervang het filter regelmatig. Het is verboden een pijp van brandbaar materiaal te gebruiken voor de luchtafzuiging.

4. Wanneer de afzuigkap tegelijk met toestellen wordt gebruikt die op gas of andere brandstoffen werken, mag de onderdruk in het vertrek niet groter zijn dan 4Pa (4 x 10^-5 bar). Zorg er daarom voor dat de ruimte voldoende geventileerd is.

5. De door de kap afgezogen lucht mag niet door de rookpijp van de verwarming of door het afvoerkanaal van apparaten die op gas of andere brandstoffen werken naar buiten worden geleid.

6. Het vertrek moet voldoende geventileerd zijn, wanneer de wasemkap tegelijk wordt gebruikt met toestellen die op gas of andere brandstoffen werken.

7. Controleer of de lampjes voldoende afgekoeld zijn, voordat u ze aanraakt.

8. De afvoerlucht mag niet worden afgevoerd door een kanaal dat ook gebruikt wordt voor de afvoer van rook die geproduceerd wordt door apparaten op gas of andere brandstoffen, maar moet over een aparte afvoermogelijkheid beschikken. Alle nationale voorschriften betreffende de afvoer van lucht moeten in acht worden genomen.

9. De wasemkap is geen steunvlak. Zet er daarom geen voorwerpen op en overbelast hem niet

Opmerking: draag bij alle installatie- en onderhoudswerkzaamheden werkhandschoenen.

⚠️ Elektrische aansluiting

De netspanning moet overeenstemmen met de spanning die op het typeplaatje in de wasemkap is vermeld. Indien de kap is voorzien van een stekker, dan moet deze worden aangesloten op een toegankelijk stopcontact dat aan de geldende voorschriften voldoet. In het geval dat de kap geen stekker heeft (directe aansluiting op het elektriciteitsnet) of als de stekker zich niet op een toegankelijke plek bevindt, dient u een tweepolige schakelaar te gebruiken die aan de geldende voorschriften voldoet en die de complete loskoppeling van het elektriciteitsnet in de overspanningscategorie III garandeert, volgens de installatievoorschriften.

LET OP: voordat u het circuit van de kap weer aansluit op de elektrische netvoeding en de juiste werking gaat controleren, altijd eerst controleren of de voedingskabel correct gemonteerd is en tijdens het installeren NIET in de behuizing beklemd is geraakt.

Reiniging van de afzuigkap

Let op! Indien olie/vetresten niet verwijderd worden (minstens eens per maand) kan dit brand veroorzaken. Gebruik hiervoor een zachte doek met een neutraal schoonmaakmiddel. Gebruik nooit schuurmiddelen of alcohol.

Voor de ingebrujkneming

Voor optimaal gebruik van uw wasemkap is het raadzaam de gebruiksaanwijzing aandachtig door te lezen en te bewaren. Het verpakkingsmateriaal (plastic zakken, schuimplastic, etc.) moet buiten het bereik van kinderen bewaard worden, aangezien het een mogelijke bron van gevaar betekent. Controleer of de wasemkap tijdens het transport schade heeft ondervonden.

Conformiteitsverklaring

Dit product is ontworpen, gefabriceerd en op de markt gebracht in overeenstemming met:

- veiligheidsvoorschriften van de "Laagspanningsrichtlijn" 2006/95/EG (die de richtlijn 73/23/EEG en latere verordeningen vervangt)

- veiligheidsvereisten van de "EMC-richtlijn" 89/336/EEG herzien door de Richtlijn 93/68/EEG.

Opsporen van storingen

De wasemkap werkt niet:

- Zit de stekker wel goed in het stopcontact?

- Is de stroom soms uitgevallen?

De wasemkap zuigt niet voldoende af:

- Heeft u de juiste snelheid gekozen?

- Moeten de filters worden schoongemaakt of vervangen?

- Is de luchtafvoer misschien verstopt?

De verlichting doet het niet:

- Is het lampje aan vervanging toe?

- Is het lampje wel goed aangedraaid?

KLANTENSERVICE

Alvorens de klantenservice in te schakelen

I. Ga na of u het probleem zelf kunt oplossen (zie "Opsporen van storingen").

1. Zet de wasemkap uit en weer aan om te kijken of het probleem is opgelost.

2. Als dit ook niet helpt, adviseren wij u contact op te nemen met de klantenservice.

Vermeld de volgende gegevens:

- de aard van de storing,

- het model, dat vermeld staat op het typeplaatje in de kap en dat afgelezen kan worden door eerst de vetfilters te verwijderen.

- uw volledige adres,

- uw telefoonnummer.

- het servicenummer (het nummer dat staat vermeld onder het woord SERVICE, op het typeplaatje binnenin de kap achter het vetfilter).

In geval van reparatie, contact opnemen met een erkend Technisch Servicecentrum (hetgeen garant staat voor gebruik van originele onderdelen en correct uitgevoerde reparatie).

Het niet nakomen van deze aanwijzingen kan de veiligheid en kwaliteit van het product in gevaar brengen.
