UX-TB30E - Audiosysteem JVC - Gratis gebruiksaanwijzing en handleiding

Producttype	Audiosysteem (keten) met cd-speler, FM-tuner, ingebouwde versterker
Merk	JVC
Model	UX-TB30E
Afmetingen (versterker)	Niet opgegeven
Afmetingen (speler/tuner)	Niet opgegeven
Afmetingen (luidspreker)	160 mm x 250 mm x 170 mm (B x H x D)
Gewicht (versterker)	2,94 kg
Gewicht (speler/tuner)	1,70 kg
Gewicht (luidspreker)	1,81 kg (elk)
Voeding	Netspanning 230 V, 50 Hz
Verbruik (stand-by, display aan)	10 W
Verbruik (stand-by, ECO-modus)	0,7 W
Uitgangsvermogen	20 W per kanaal (RMS, 6 Ω, 1 kHz, ≤10% THD)
Luidsprekerimpedantie	6 Ω - 8 Ω
Schijfcompatibiliteit	CD Audio, CD-R, CD-RW (MP3/WMA)
USB-formaten	MP3, WMA – FAT16/FAT32-systeem, tot 2 GB per bestand
Tuner	FM (87,50 – 108,00 MHz), RDS
Audio-ingang	Mini-stereoaansluiting (AUDIO IN)
Hoofdtelefoonuitgang	PHONES-aansluiting (mini-jack)
Belangrijkste functies	CD/USB afspelen, FM-radio (RDS), programmering, willekeurige weergave, herhaling, dagelijkse timer, uitschakeltimer, ECO-modus, ouderlijk slot
Onderhoud	Reinigen met een zachte, droge doek; schijven van het midden naar buiten afvegen
Veiligheid	De behuizing niet openen, vocht en open vuur vermijden, laserproduct klasse 1
Onderdelen	Niet beschikbaar – laat reparaties over aan gekwalificeerd personeel
Meegeleverde accessoires	Afstandsbediening (batterij CR2025 inbegrepen), FM-antenne, luidsprekerkabel

Veelgestelde vragen - UX-TB30E JVC

Hoe stel ik de klok in op de JVC UX-TB30E?

Zet de keten uit (stand-by). Druk op CLOCK op de afstandsbediening of de versterker. Gebruik de cijfertoetsen of +/-> om de uren en vervolgens de minuten in te stellen. Bevestig met CLOCK.

Hoe gebruik ik de dagelijkse timer (wekker)?

Stel eerst de klok in. Druk in stand-by ongeveer 2 seconden op TIMER. Stel de inschakeltijd in en vervolgens de uitschakeltijd. Selecteer de bron (CD, USB of FM). Bevestig en zet de keten in stand-by. Het TIMER-lampje gaat branden.

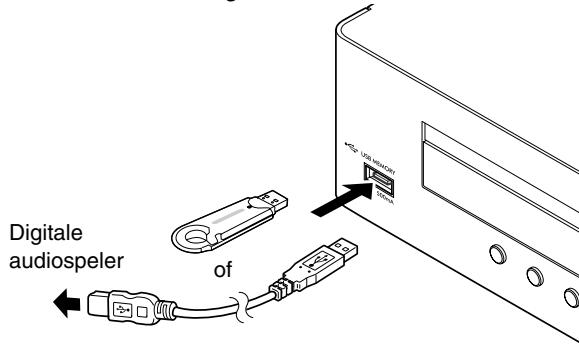

Hoe sluit ik een USB-apparaat aan?

Sluit het USB-apparaat (USB-stick, MP3-speler) aan op de USB MEMORY-aansluiting aan de voorzijde. Zorg dat het volume op minimaal staat. Druk op USB MEMORY om de bron te selecteren. Het afspelen start automatisch als er bestanden aanwezig zijn.

Hoe luister ik naar FM-radio?

Druk op FM om de bron te selecteren. Gebruik de toetsen +/- of de cijfertoetsen om zenders te zoeken. Houd PROGRAM ingedrukt om een zender op te slaan en kies een voorkeuzenummer (1-20).

Wat betekent de weergave 'DISC LOCKED'?

Dit is het ouderlijk slot dat is geactiveerd. Om te ontgrendelen, druk tegelijkertijd op DISC LOCK op de speler en de versterker (of de bijbehorende toets) totdat 'DISC UNLOCKED' verschijnt.

Hoe programmeer ik de afspeelvolgorde van nummers?

Selecteer de bron (CD of USB) en stop het afspelen. Druk op PROGRAM. Gebruik de cijfertoetsen om nummers een voor een te kiezen. Selecteer voor MP3 eerst de groep en dan het nummer. Druk op PROGRAM om elk nummer te bevestigen. Druk op PLAY om te starten.

Waarom is het geluid uitgeschakeld (FADE MUTING)?

Druk op FADE MUTING op de afstandsbediening om het geluid tijdelijk uit te schakelen. Druk opnieuw of pas het volume aan om het geluid te herstellen.

Hoe activeer ik de ECO-modus (energiebesparing)?

Druk in stand-by op ECO op de afstandsbediening (of houd STANDBY/ON ingedrukt). Het display gaat uit en het verbruik daalt naar 0,7 W. Herhaal de handeling om uit te schakelen.

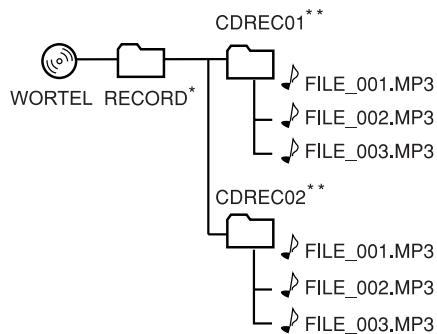

Kan ik een CD opnemen op een USB-stick?

Ja. Plaats een USB-stick geformatteerd als FAT16/FAT32. Selecteer CD als bron. Om de hele CD op te nemen, stop het afspelen. Voor één nummer, selecteer het nummer en start het afspelen. Druk op RECORD op de afstandsbediening. De opname gebeurt in MP3 (128 kbps).

Wat te doen bij stroomuitval of storing?

Haal de stekker een paar minuten uit het stopcontact en steek hem er weer in. Als het probleem aanhoudt, controleer de aansluitingen van de luidsprekers en de antenne. Raadpleeg de probleemoplossingsgids in de handleiding. Neem als laatste optie contact op met een erkende dienst.

GEBRUIKSAANWIJZING UX-TB30E JVC

In beide standen van de aan/uit-toets is het apparaat niet volledig losgekoppeld van de stroomvoorziening.

Ontkoppel het netsnoer om de stroom geheel uit te schakelen (het STANDBY-lampje gaat uit).

De hoofdspanningsstekker, spanning-uitschakelaar of een adapter worden voor het ontkoppelen gebruikt en deze moet altijd gemakkelijk bedienbaar zijn.

• Met het toestel in standby geschakeld, licht het STANDBY-lampje rood op.
• Met het toestel ingeschakeld, is het STANDBY-lampje gedoofd.

U kunt de stroom standby en inschakelen met de afstandsbediening.

LET OP

Ter vermindering van gevaar voor brand, elektrische schokken, enz.:

1. Verwijder geen schroeven, panelen of de behuizing.
2. Stel dit toestel niet bloot aan regen of vocht.

LET OP

Er bevindt zich een classificatielabel op de onderzijde aan de buitenkant.

Zorg dat u de ventilatieopeningen en -gaten niet afsluit. (Als de ventilatieopeningen en -gaten worden afgesloten door bijvoorbeeld papier of een doek, kan er hitte in het apparaat worden opgebouwd.) - Zet geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat. - Wees milieubewust en gooi lege batterijen niet bij het huishoudelijk afval. Lege batterijen dient u in te leveren met het KCA of bij een innamepunt voor batterijen. - Stel dit apparaat niet bloot aan regen, vocht, druipwater of spatwater en plaats geen enkel voorwerp waarin zich een vloeistof bevindt, zoals een vaas, op het apparaat.

LET OP

Overmatige geluidsdruk van oordopjes of hoofdtelefoons kan gehoorschade veroorzaken.

LET OP

De batterij mag niet worden blootgesteld aan extreme hitte, zoals zonlicht, vuur of dergelijke.

LET OP

1. KLASSE 1 LASERPRODUCT
2. VOORZICHTIG: Open de bovenste afdekking of de behuizing niet. Er zijn geen door de gebruiker te repareren onderdelen in het apparaat; laat onderhoud en reparatie over aan erkend onderhoudspersoneel.
3. VOORZICHTIG: Zichtbare en/of onzichtbare klasse 1M laserstralen indien geopend. Kijk niet rechtstreeks met optische instrumenten in de straal.
4. REPRODUCTIE VAN LABEL: WAARSCHUWINGSLABEL IN HET APPARAAT AANGEBRACHT.

BELANGRIJKE WAARSCHUWINGEN OVER LASERPRODUCTEN

Dit apparaat voldoet aan de geldende Europese normen en richtlijnen inzake elektromagnetische compatibiliteit en elektrische veiligheid.

De Europese vertegenwoordiger van Victor Company of Japan, Limited is:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Duitsland

Geachte klant.

Voorzichtig: Goede ventilatie vereist

Om brand, elektrische schokken en beschadiging te voorkomen, moet u het toestel als volgt opstellen:

1. Voorkant: Geen belemmeringen en voldoende ruimte.
2. Zijkanten/boven-/onderkant: Geen belemmeringen plaatsen in de hieronder aangegeven zones.
3. Onderkant: Op vlakke ondergrond plaatsen. Voldoende ventilatieruimte voorzien door het toestel op een onderstel met een hoogte van 10 cm of meer te plaatsen.

Opmerking: Het teken Pb onder het batterijsymbool geeft aan dat deze batterij lood bevat.

[Europese Unie]

Deze symbolen geven aan dat de elektrische en elektronische apparatuur en de batterij met dit symbool aan het einde van hun levensduur niet mogen worden weggegooid als algemeen huishoudelijk afval. De producten moeten worden afgegeven bij de toepasselijke inzamelpunten voor de recycling van elektrische en elektronische apparatuur en batterijen voor een geschikte behandeling, recuperatie en recycling in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EG en 2006/66/EG.

Door deze producten op de juiste manier weg te gooien, helpt u mee aan het behoud van de natuurlijke bronnen en helpt u bij het voorkomen van potentiële negatieve effecten op het milieu en de menselijke gezondheid die anders kunnen worden veroorzaakt door een inadequate afvalverwerking van deze producten.

Voor meer informatie over de inzamelpunten en het recyclen van deze producten, kunt u contact opnemen met uw lokaal gemeentebestuur, het afvalverwerkingsbedrijf voor huishoudelijk afval of de winkel waar u het apparaat hebt gekocht.

In overeenstemming met de nationale wetgeving, kunnen boeten worden opgelegd voor ongeoorloofde afvalverwijdering.

[Zakelijke gebruikers]

Als u dit product wilt weggooien, kunt u onze webpagina http://www.jvc.eu/ bezoeken voor meer informatie over de terugname van het product.

[Overige landen buiten de Europese Unie]

Deze symbolen zijn alleen geldig in de Europese Unie.

Als u deze items wilt weggooien, moet u dat doen in overeenstemming met de toepasselijke nationale wetgeving of andere voorschriften in uw land voor de behandeling van oude elektrische en elektronische apparatuur en batterijen.

Dank u voor de aanschaf van een JVC product.

Lees alvorens in gebruik name alle aanwijzingen goed door zodat u de werking van het toestel goed begrijpt en het toestel optimaal kunt benutten.

Voorzorgen

Installeren

• Installeer op een vlakke, droge plaats die niet te warm of te koud wordt—tussen 5°C en 35°C .
• Installeer het systeem op een plaats die goed kan worden geventileerd zodat het systeem niet oververhit kan raken.

Installeer het systeem NIET in de buurt van warmtebronnen of op plaatsen die aan het directe zonlicht, overmatig stof of trillingen onderhevig zijn.

• Zorg dat er voldoende afstand tussen het systeem en de TV is.
• Voorkom storing met de TV en houd de luidsprekers derhalve uit de buurt van de TV.

Stroombron

• Houd altijd de stekker vast en trek niet aan het netsnoer om het systeem van het stopcontact te ontkoppelen.

Raak het netsnoer NIET met natte handen aan.

Condensvorming

In de volgende gevallen kan er condens op de lenzen in het systeem worden gevormd:

• Nadat de verwarming in de kamer is aangezet, in een vochtige kamer.
• Indien het systeem direct van een koude naar een warme ruimte wordt verplaatst,

kan het systeem mogelijk onjuist functioneren. Laat het systeem in dat geval een paar uur ingeschakeld totdat het vocht is verdampt, trek de stekker uit het stopcontact en steek vervolgens de stekker weer in het stopcontact.

Let voor de veiligheid goed op het volgende:

• Zorg dat er een goede ventilatie rond het hoofdtoestel is. Het systeem kan oververhit raken en worden beschadigd door een slechte ventilatie.
• Blokkeer de ventilatie-openingen of gaten NIET. Indien door een krant, doek, etc. geblokkeerd, kan de warmte mogelijk niet goed worden afgevoerd.

Overige

• Trek de stekker uit het stopcontact en raadpleeg de plaats van aankoop alvorens verder gebruik indien er een metalen voorwerp of vloeistof in het systeem terecht is gekomen.

Demonteer het systeem NIET. Er zijn geen door de gebruiker te repareren onderdelen in het systeem.

• Trek de stekker van het netsnoer uit het stopcontact indien u het systeem voor langere tijd niet gaat gebruiken.

Trek de stekker uit het stopcontact en raadpleeg de plaats van aankoop indien het systeem verkeerd functioneert.

Meer over deze gebruiksaanwijzing

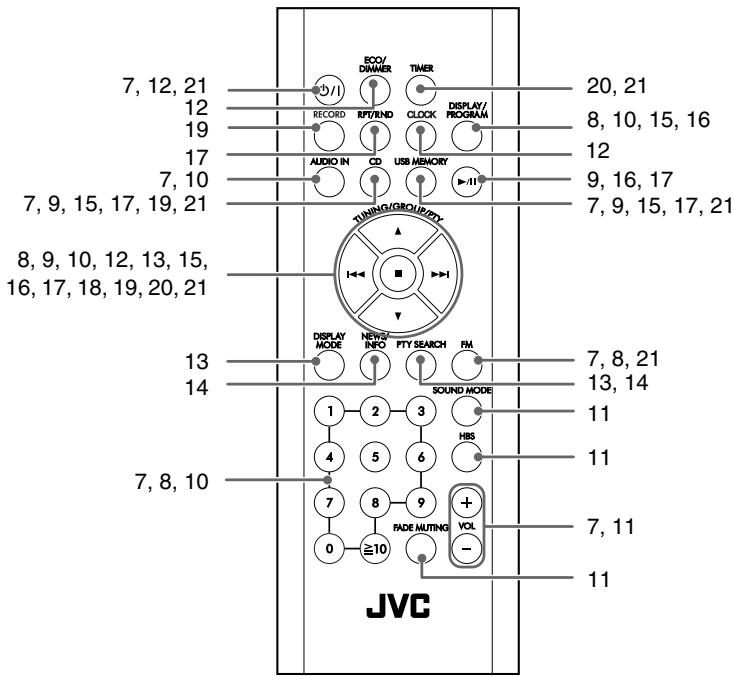

Om deze gebruiksaanwijzing eenvoudig en gemakkelijk te begrijpen te houden, hebben wij de volgende methodes gebruikt:

• Bedieningen met toetsen en regelaars worden als hieronder getoond uitgelegd. In deze gebruiksaanwijzing worden voornamelijk bedieningen met de afstandsbediening beschreven; u kunt echter ook de toetsen en regelaars op het hoofdtoestel gebruiken indien deze dezelfde (of gelijkwaardige) namen en markeringen hebben.
• Bepaalde gerelateerde tips en opmerkingen worden later in de "Wat meer uitleg over dit systeem" en "Oplossen van problemen"-gedeelten beschreven, en niet in het gedeelte dat de bediening zelf betreft. Raadpleeg deze gedeelten voor antwoorden indien u meer over een bepaalde functie wilt weten of twijfelt over de werking van een functie.

	Toont dat u kort op de toets drukt.
	Toont dat u kort en herhaaldelijk op de toets drukt totdat de gewenste optie is gekozen.
	Toont dat u op een van de toetsen drukt.
2 sec.	Toont dat u de toets een,aantal seconden ingedrukt houdt. • Het cijfer in de pijl toont het,aantal in te drukken seconden (in dit voorbeeld, 2 seconden). • Indien er geen cijfer in de pijl worden getoond, houdt u de toets ingedrukt totdat de procedure geheel is uitgevoerd of het gewenste resultaat is verkreten.
	• Toont dat u de regelaar in de aangegeven richting(en) draait.

Toont dat deze bediening uitsluitend met de afstandsbediening kan worden uitgevoerd.

Starten 3

Stap 1: Uitpakken 3 Stap 2: Plaatsen van batterijen in de afstandsbediening ....3 Stap 3: Aansluiten 4

Alvorens het systeem te bedienen 6

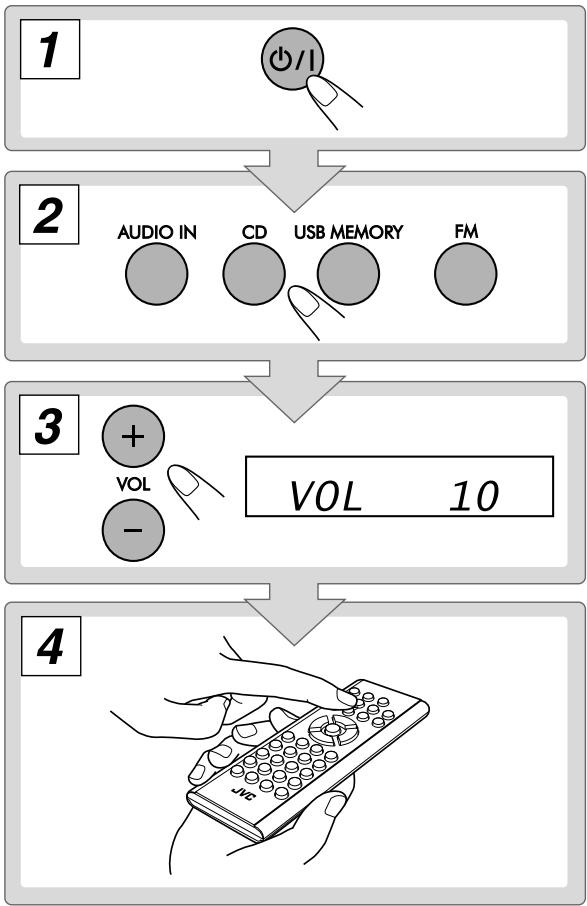

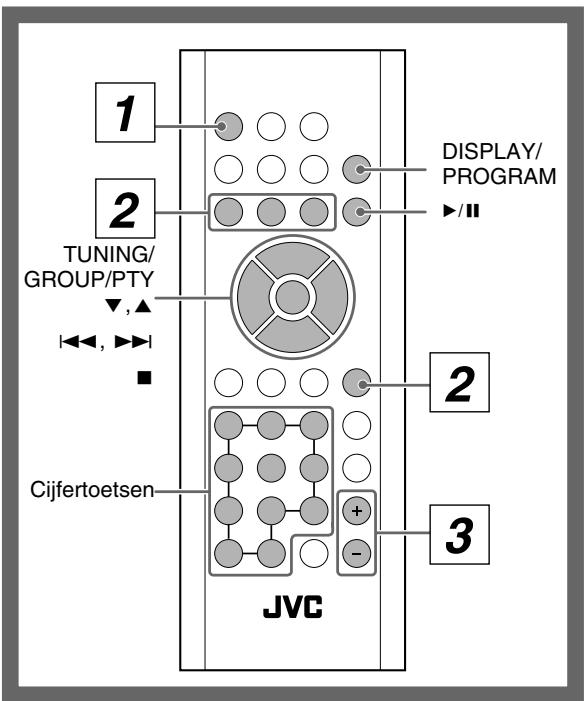

Dagelijkse bediening—Weergave 7

Luisteren naar de radio 8 Afspeelbare media en bestanden 9 Afspelen van een disc 9 Afspelen van een USB-opslagapparatuur 9 Discs/bestanden afspelen 10 Weergave van andere apparatuur 10

Dagelijkse bediening—Instellen van het geluid

& overige 11

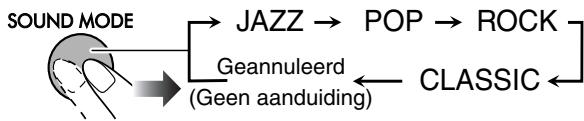

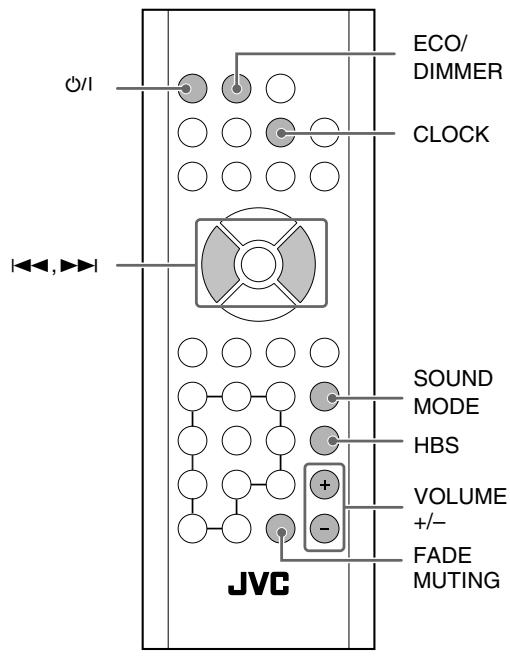

Instellen van het volume 11 Instellen van het geluid 11 Instellen van de klok 12 Automatisch uitschakelen van de stroom— Inslaaptimer. 12 Veranderen van de displayhelderheid. 12 Instellen van de ECO (ecologie) functie. 12

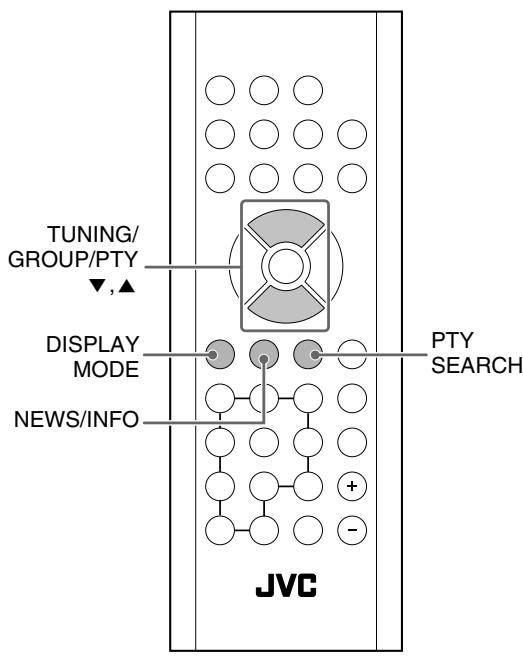

Geavanceerde bediening voor de radio..... 13

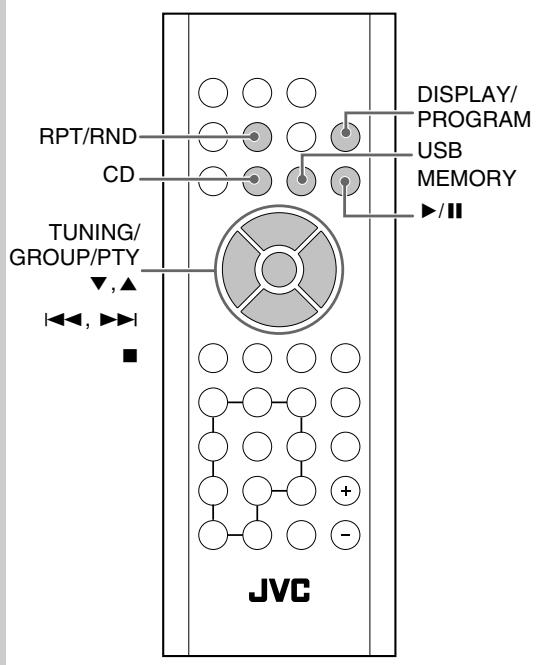

Ontvangst van FM-zenders met Radio Data Systeem.....13 Opzoeken van een programma PTY-codes 13 Tijdelijk automatisch overschakelen naar een programma van uw keuze. 14

Geavanceerde bediening voor disc/USB-opslagapparatuur 15

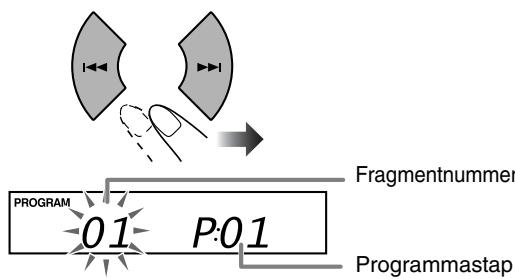

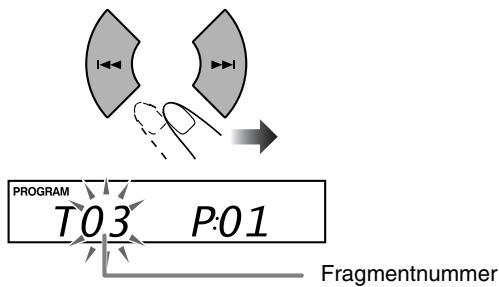

Programmeren van de weergavevolgorde— Geprogrammeerde weergave 15 Afspelen in een willekeurige volgorde—Willekeurige weergave 17 Herhaald afspelen—Herhaalde weergave 17 Voorkomen van uitwerpen van een disc—Kinderslot …… 17

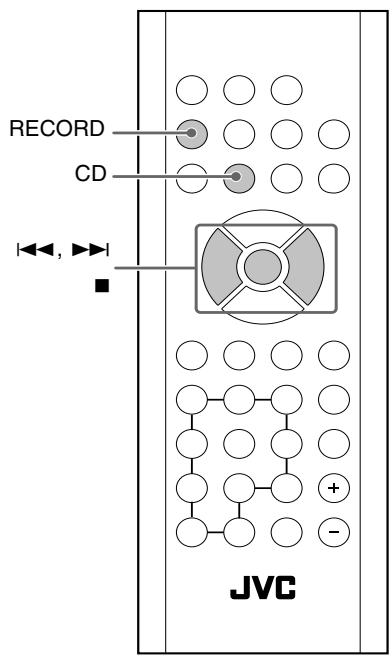

Bediening voor opname 18

Opname van een CD op USB-opslagapparatuur 19 Wissen van een fragment 19

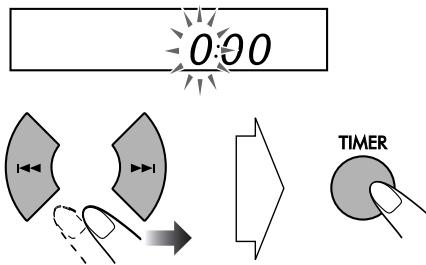

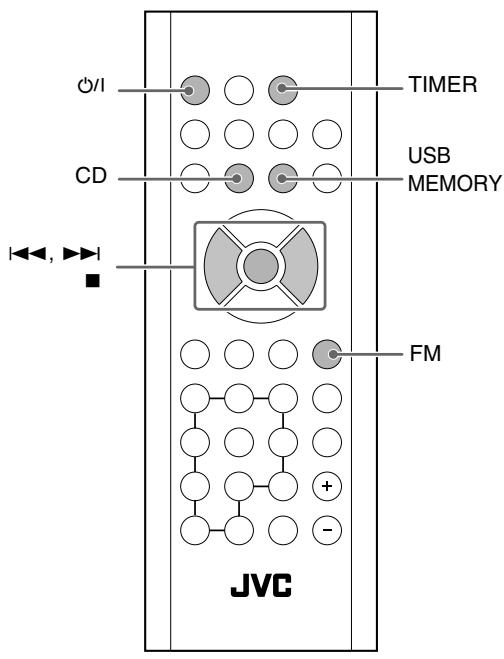

Gebruik van de dagelijkse timer 20

Instellen van de dagelijkse timer 20

Extra informatie 22

Wat meer uitleg over dit systeem 22 Onderhoud 23 Oplossen van problemen 24 Technische gegevens 25 Toetsen en regelaars 26

Starten

Stap 1: Pak het systeem uit en controleer de accessoires.

Stap 2: Plaats batterijen in de afstandsbediening.

Stap 3: Verbind de bedieningskabel. Sluit vervolgens de antennes en luidsprekers aan. (Zie bladzijden 4 en 5.)

Steek als laatste de stekker in een stopcontact.

U kunt het systeem nu gebruiken.

Stap 1: Uitpakken

Controleer na het uitpakken dat u alle volgende onderdelen heeft. Het tussen haakjes aangegeven cijfer toont het bijgeleverde aantal van de onderdelen.

FM-antenna (1) - Afstandsbediening (1)

(Bij het verlaten van de fabriek is een CR2025 lithium-knoopbatterij geplaatst.)

Raadpleeg direct de plaats van aankoop indien er iets ontbreekt.

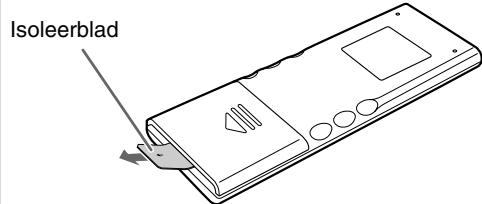

Stap 2: Plaatsen van batterijen in de afstandsbediening

Verwijder het isoleerblad alvorens de afstandsbediening voor het eerst in gebruik te nemen.

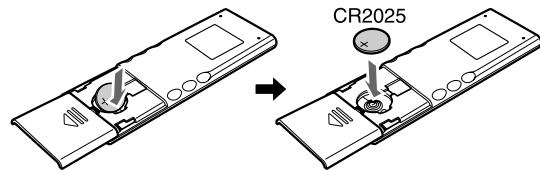

Vervangen van de batterij in de afstandsbediening

Vervang de batterij indien het bereik van de afstandsbediening kleiner wordt.

Plaats de batterij met de (+ en -) polen in de juiste richting in de afstandsbediening. - Wikkel de batterij met isoleerband om alvorens deze weg te gooien of ergens op te slaan.

LET OP

De batterij kan ontploffen indien deze verkeerd is geplaatst.

Vervang uitsluitend door een batterij van hetzelfde of gelijkwaardige type.

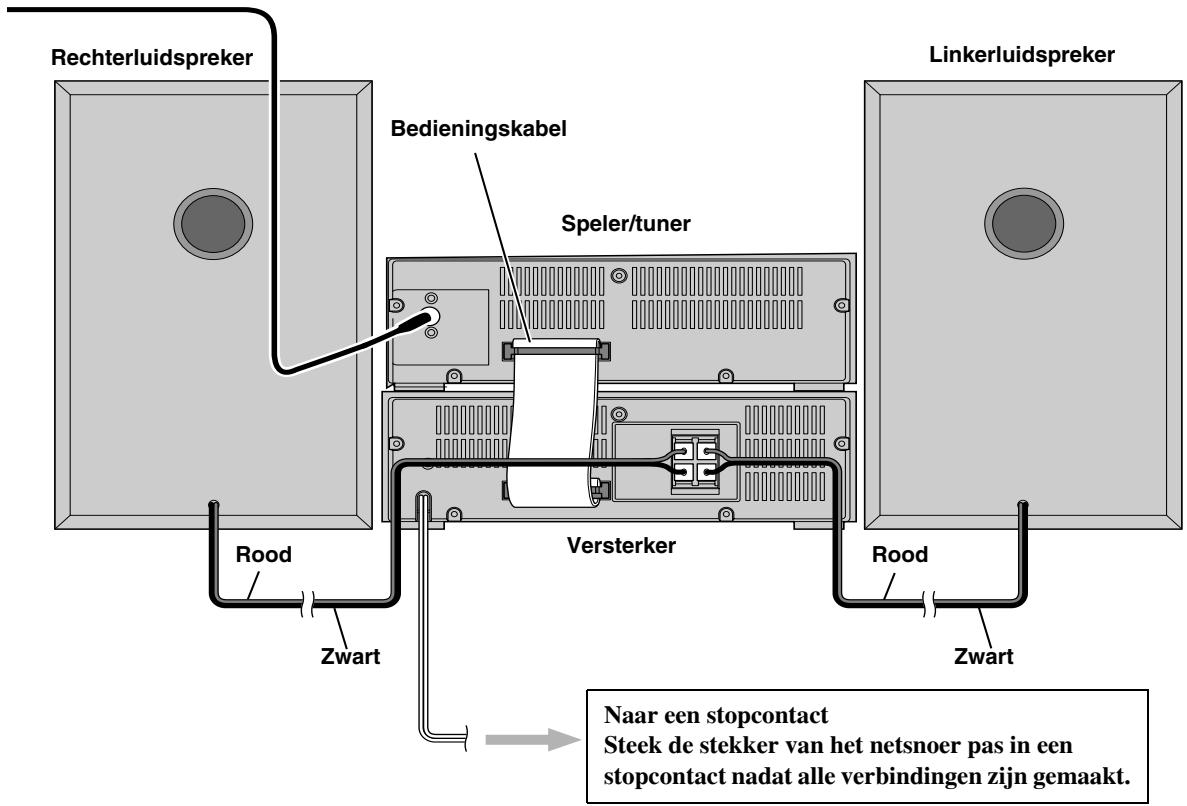

Stap 3: Aansluiten

Indien u gedetailleerde informatie wilt, zie bladzijde 5.

Schakel de stroom van alle componenten uit alvorens verbindingen te maken.

FM-antenne (bijgeleverd)

Strek UIT voor een optimale ontvangst.

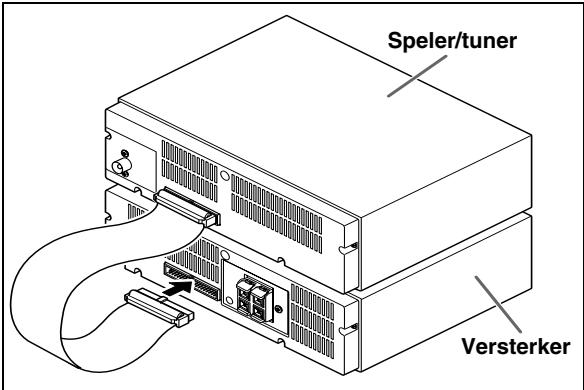

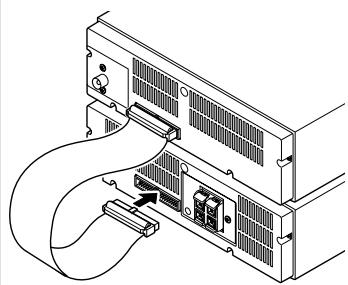

De bedieningskabel is bij het verlaten van de fabriek met de speler/tuner verbonden. Verbind de kabel met de versterker.

• Indien de versterker en speler/tuner niet middels de bedieningskabel zijn verbonden, kunt u het systeem niet bedienen.
• Plaats de speler/tuner naast de versterker.

Voor een betere FM-ontvangst

FM-buitenantenne (niet bijgeleverd)

Ontkoppel de bijgeleverde FM-antenne en verbind een FM-buitenantenne met gebruik van een 75Ω draad met coaxiale stekker (IEC of DIN45325).

• Zorg dat de antennegeleiders geen contact maken met andere aansluitingen, snoeren en het netsnoer. Houd de antenne tevens uit de buurt van metalen onderdelen van het systeem, snoeren en het netsnoer. De ontvangst wordt anders mogelijk slechter.

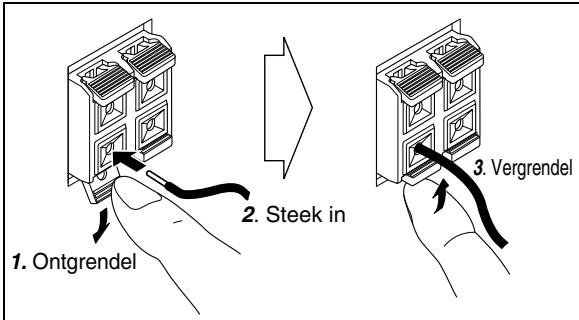

Aansluiten van de luidsprekersnoeren

Controleer dat beide luidsprekers juist en stevig zijn aangesloten.

Verbind de luidsprekersnoeren in overeenstemming met de polariteit van de luidspreker aansluitingen: Het zwarte snoer met (-) , en het rode snoer met (+) .

• Verbind NIET meer dan een luidspreker met iedere aansluiting.
• Zorg dat de geleiderdraden van de luidsprekersnoeren GEEN contact maken met andere metalen onderdelen van het systeem.

memo

• Indien de snoeren met vinyl zijn bedekt, verwijder een stukje vinyl door het te draaien zodat de uiteinden van het antennedraad of de luidsprekersnoeren blootliggen.

De aanduidingen op het display geven informatie tijdens bediening van het systeem.

Zorg dat u alvorens het systeem te bedienen weet welke indicator en hoe deze op het display oplicht.

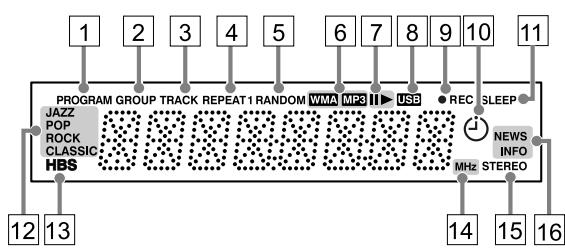

Aanduidingen op het hoofddisplay

FM:

AUDIO IN:

CD:

Tijdens weergave van een CD:

• Na stopzetting:

Fragmentnummer Verstreken weergavetijd

Totaal aantal fragmenten Totale weergavetijd

Tijdens weergave van een MP3:

• Na stopzetting:

Fragmentnummer Verstreken in huidige map weergavetijd

Totaal aantal groepen Totaal aantal fragmenten

Tijdens opname:

Fragmentnummer Verstreken weergavetijd

USB MEMORY:

Tijdens weergave:

• Na stopzetting:

Fragmentnummer Verstreken in huidige groep weergavetijd

Totaal aantal Totaal aantal groepen fragmenten

1 PROGRAM-indicator

• Licht op wanneer een voorkeurzender is gekozen.
• Licht op wanneer geprogrammeerde weergave wordt geactiveerd.

GROUP-indicator

• Licht op wanneer de weergave van MP3/WMA-bestanden op een disc of USB-opslagapparatuur stopt.

3 TRACK-indicator

• Licht op bij weergave van een disc of een USB-opslagapparatuur.

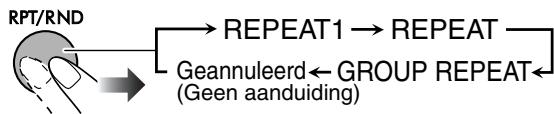

4 REPEAT-functie-indicators

• Licht op wanneer de herhaalde weergave wordt geactiveerd.

5 RANDOM-indicator

• Licht op wanneer willekeurige weergave wordt geactiveerd.

6 MP3/WMA-indicators

• Licht op wanneer een MP3/WMA-bestand wordt afgespeeld.

7II ► (Weergave/Pauze) indicators

• : Licht op bij weergave van een disc/USB-opslagapparatuur.

II: Licht op wanneer de weergave van een disc/USB-opslagapparatuur wordt gepauzeerd.

USB-indicator

• Licht op wanneer een USB MEMORY is gekozen.

• Licht op wanneer er op USB-opslagapparatuur wordt opgenomen.
• Knippert wanneer er op USB-opslagapparatuur wordt opgenomen.

10 (Timer) indicator

Licht op wanneer de dagelijkse timer standby is geschakeld; knippert tijdens de werking.

11 SLEEP-indicator

Licht op wanneer de inslaaptimer wordt geactiveerd.

12 Geluidsfunctie-indicators

Licht op wanneer een van de geluidsfuncties wordt geactiveerd.

HBS-indicator

Licht op wanneer de HBS-functie (Hyper Bass Sound) is geactiveerd.

Frequentie-indicator

Licht op en toont de FM-frequentie.

STEREO-indicator

Licht op wanneer een FM-stereozender met voldoende signaalsterkte is afgestemd.

Radio Data System-indicatoren

• NEWS/INFO:

- Licht op en toont het huidige gekozen programmatype voor PTY-standbyontvangst. - Knippert wanneer automatisch met PTY-standbyontvangst op een programma wordt afgestemd.

Dagelijkse bediening—Weergave

Schakel de stroom in.

Het STANDBY-lampje op de versterker dooft.

• Het systeem wordt tevens ingeschakeld door een druk op een van de brontoetsen.
• Door een druk op △ op het hoofdtoestel terwijl het toestel in standby is geschakeld, wordt het toestel ingeschakeld en CD als bron gekozen.

2 Kies de bron.

• De weergave start automatisch wanneer u CD of USB MEMORY kiest. (Indien de disc of USB-opslagapparatuur reeds als bron is gekozen, moet u op ▶/■ drukken om de weergave te starten.)
• Indien u AUDIO IN heeft gekozen, moet u de weergave met het externe component starten.

3 Stel het volume in.

4 Bedien de gewenste bron als later uitgelegd.

Uitschakelen (standby) van het systeem

Het STANDBY-lampje op de versterker licht rood op.

Tijdens standby wordt ook nog een kleine hoeveelheid stroom verbruikt.

Voor privé-luisteren

Verbind een hoofdtelefoon met de PHONES-aansluiting op de versterker. Er worden nu geen geluiden via de luidsprekers weergegeven. Verlaag beslist het volume alvorens een hoofdtelefoon aan te sluiten of op te zetten.

• Er worden weer geluiden via de luidsprekers weergegeven zodra u de hoofdtelefoon ontkoppelt.

Schakel het systeem NIET uit (standby) met het volume zeer hoog ingesteld; een plotseling hard geluid kan namelijk uw gehoor, de luidsprekers en/of hoofdtelefoon beschadigen wanneer u de volgende keer het systeem weer inschakelt of de weergave weer start.

Kiezen van nummers

Voorbeelden:

Voor het kiezen van nummer 5, drukt u op 5.

Voor het kiezen van nummer 20, drukt u op ≥ 10→ 2→ 0 (wanneer " -- wordt getoond), of op ≥ 10→ 0→ 2 → 0 (wanneer " -- wordt getoond).

Voor het kiezen van nummer 125, drukt u op ≥ 10 → 1→ 2→ 5

Luisteren naar de radio

Kiezen van FM

Afstemmen op een zender

Terwijl FM gekozen...

Het zoeken naar zenders start en de frequentie-aanduiding verandert voortdurend op het display.

Het zoeken stopt zodra op een zender (frequentie) met voldoende signaalsterkte is afgestemd.

Om het zoeken handmatig te stoppen, drukt u op een van de toetsen.

• De frequentie verandert stap-voor-stap wanneer u herhaaldelijk op de toets drukt.

Indien de ontvangen FM-zender slecht klinkt

De ontvangst wordt verbeterd maar het stereo-effect gaat echter verloren.

Voor het weer herstellen van het stereo-effect, drukt u herhaaldelijk op de toets om FM te kiezen.

Vastleggen van zenders

U kunt 20 FM-zenders als voorkeurzenders vastleggen.

1 Stem af op een vast te leggen zender. 2 Activeer de functie voor voorkeurnummers.

DISPLAY/PROGRAM

• Voltooi de volgende procedure terwijl de aanduiding op het display knippert.

3 Kies een voorkeurnummer voor de zender.

Zie "Kiezen van nummers" op bladzijde 7 voor details aangaande het kiezen van een nummer. U kunt tevens de \Vdash\ of \triangleright\ toets gebruiken.

4 Leg de zender vast.

De PROGRAM-indicator licht op het display op.

Afstemmen op een voorkeurzender

1 Kies FM.

2 Kies een nummer van de voorkeurzender.

Zie "Kiezen van nummers" op bladzijde 7 voor details aangaande het kiezen van een nummer.

U kunt tevens de \Vdash\ of \triangleright\ toets gebruiken.

De PROGRAM-indicator licht op het display op.

Afspeelbare media en bestanden

Dit systeem kan de volgende disc- en bestandstypen weergeven.

Audio-CD - MP3/WMA-bestanden op een CD-R, CD-RW of USB-opslagapparatuur

• Dit systeem speelt bepaalde bestanden mogelijk niet af, ook al is het formaat als hierboven aangegeven.
• In deze gebruiksaanwijzing worden "bestand" en "fragment" afwisselend voor bediening van MP3 en WMA gebruikt.
• Voorzorgen voor weergave van DualDisc: De niet-DVD-kant van een "DualDisc" voldoet aan de "Compact Disc Digital Audio"-standaard. Het gebruik van de niet-DVD-kant van een "DualDisc" met dit toestel wordt afgeraden.
• Microsoft en Windows Media zijn gedeponeerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.

Afspelen van een disc

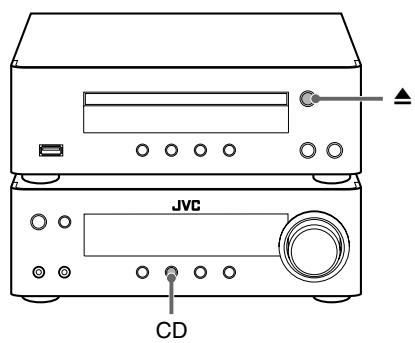

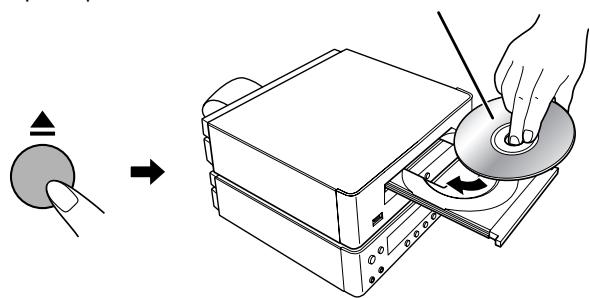

Plaatsen van een disc

• U kunt een disc plaatsen tijdens weergave van een andere bron.

Op de speler/tuner:

Labelkant

Afspelen van een disc

Starten:

Druk op ▶ / ⏸ indien de disc reeds als bron is gekozen.

Pauzeren:

Druk nogmaals om weer te starten.

Stoppen:

Afspelen van een USB-opslagapparatuur

U kunt USB-opslagapparatuur met dit systeem verbinden, bijvoorbeeld USB-flashgeheugen, een digitale audiospeler (DAP).

BELANGRIJK

• U kunt geen computer met de USB MEMORY-aansluiting van dit systeem verbinden.
• Indien u een verbinding met een USB-kabel maakt, gebruik dan een USB 2.0-kabel die korter dan 1 meter is.
• Stel het volume altijd in de laagste stand alvorens USB-opslagapparatuur aan te sluiten of te ontkoppelen.

Aansluiten van USB-opslagapparatuur

Zie tevens de handleiding van de USB-opslagapparatuur voor het aansluiten en gebruik.

• Controleer dat de weergave is gestopt alvorens USB-opslagapparatuur te ontkoppelen.

Weergave van bestanden op USB-opslagapparatuur

Starten:

Pauzeren:

Stoppen:

USB MEMORY

Druk op ▸ / indien de USB-opslagapparatuur reeds als bron is gekozen.

Druk nogmaals om weer te starten.

• De USB-indicator op het display licht op wanneer USB MEMORY is gekozen.

Discs/bestanden afspelen

Kiezen van een fragment/groep

Kiezen van een fragment:

Kiezen van volgende fragmenten.

Kiezen van voorgaande fragmenten.

Kiezen van een trio (alleen voor MP3/WMA):

Kiezen van volgende groepen.

Kiezen van voorgaande groepen.

Opzoeken van een bepaald punt

Houd tijdens weergave van een fragment ingedrukt totdat het gewenste punt is bereikt.

Snel-voorwaarts van fragment.

Snel-achterwaarts van fragment.

Direct opzoeken van een fragment en starten van de weergave

Zie "Kiezen van nummers" op bladzijde 7 voor details aangaande het kiezen van een nummer.

memo

• Bij weergave van een MP3/WMA-bestand (Int) uitsluitend fragmenten van de huidige groep kiezen.

Tonen van ID3/WMA-tag informatie

Tijdens weergave van MP3/WMA...

ID3/WMA-tag informatie wordt op het display getoond.

Weergave van andere apparatuur

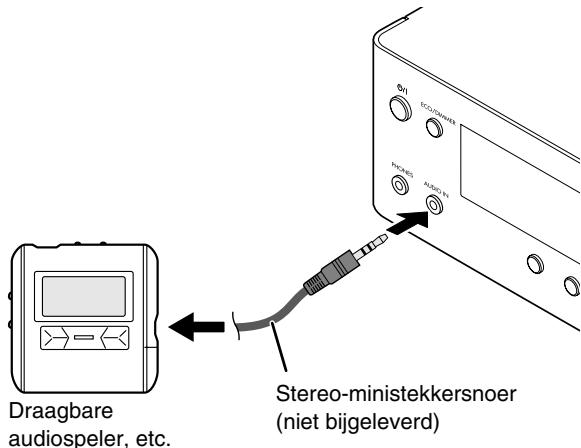

Verbinden van andere apparatuur

Met gebruik van een stereo-ministekkersnoer (niet bijgeleverd) (Intj), u andere apparatuur met analoge audio-uitgangsaansluitingen verbinden, bijvoorbeeld een draagbare audiospeler.

BELANGRIJK

• Stel het volume altijd in de "VOL MIN" stand alvorens andere apparatuur aan te sluiten of te ontkoppelen.

Kiezen van AUDIO IN

Start de weergave van de aangesloten apparatuur.

Afstandsbediening

Speler/tuner Versterker

Instellen van het volume

U kunt het volume instellen van niveau 0 ("VOL MIN") tot niveau 31 ("VOL MAX").

Afstandsbediening:	Versterker:
+ VOL -	VOLUME +

Snel dempen van het geluid

FADE MUTING

Om het geluid te herstellen, drukt u nogmaals of stelt u het volumeniveau in.

Instellen van het geluid

Versterken van de lage tonen—HBS

Met Hyper-Bass Sound wordt het geluid met krachtige lage tonen weergegeven.

Kiezen van de geluidsfuncties

U kunt een van de vier SEA (Sound Effect Amplifier)-functies kiezen.

JAZZ	De lage freierties worden voor jazzmuziek versterkt.
POP	Geschikt voor zang.
ROCK	De lage en hoge freierties worden versterkt. (basisinstelling)
CLASSIC	Geschikt voor klassieke muziek.
Geen aanduiding	Er worden geen geluideffect toegepast.

Instellen van de klok

Stel de klok in alvorens de dagelijkse timer te gebruiken (zie bladzijde 20).

• U kunt de klok uitsluitend instellen terwijl het systeem is uitgeschakeld (in standby).

1 Schakel het systeem uit (standby).

2 Activeer de functie voor het instellen van de klok.

3 Stel het uur in.

4 Stel de minuut in.

De ingebouwde klok start.

Controleren van de huidige tijd (CT) wanneer het systeem is ingeschakeld

CT 10:17

De tijd wordt een paar seconden getoond.

Indien er een stroomonderbreking is

De instellingen van de klok gaan verloren en 0:00 knippert. U moet de klok opnieuw instellen.

Automatisch uitschakelen van de stroom — Inslaaptimer

1 Activeer de inslaaptimerfunctie.

2 Voer de uitschakeltijd in (in minuten).

Controleren van de resterende tijd tot de uitschakeltijd

• U (Int) de uitschakeltijd veranderen door herhaaldelijk op de toets te drukken.

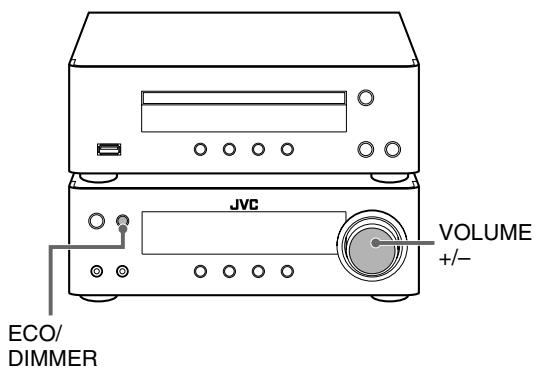

Veranderen van de displayhelderheid

U kunt het display met twee niveaus dimmen.

Met het systeem ingeschakeld...

• De dimmer werkt tevens wanneer het systeem is uitgeschakeld (standby).

Instellen van de ECO-functie

Met de ECO-functie geactiveerd, wordt het display ter energiebesparing uitgeschakeld wanneer het systeem in standby is geschakeld.

Wanneer het systeem in standby is geschakeld...

Geavanceerde bediening voor de radio

Afstandsbediening

Tonen van Radio Data System-informatie

Tijdens het luisteren naar de FM-zender...

PS	De zendernaam worden getoond. “NO PS” verschijnt indien er geen signalaard ontvangen.
PTY	Het type van het ontvangen programme worden getoond. “NO PTY” verschijnt indien er geen signalaardOntvangen.
RT	De door de zender uit gezonden tekstmededelingen worden getoond. “NORT” verschijnt indien er geen signalaardontvangen.

Ontvangst van FM-zenders met Radio Data System

Radio Data System kunnen FM-zenders samen met de normale programmasignalen extra signalen verzenden. Met dit systeem kunt u de volgende soorten Radio Data System-signalen ontvangen.

PS (Programma Service)	Toont de algemeen kBekende zendernamen.
PTY (Programma Type)	Toont het soort programma dat wordt uit gezonden.
RT (RadioTekst)	Toont tekstmededelingen die door de zender worden uit gezonden.
Enhanced Other Networks	Levert informatatie over de soorten programma's die door Radio Data System-zenders van verschillende netwerken worden uit gezonden.

Opzoeken van een programma

PTY-codes

U kunt een bepaald soort programma van de voorkeurzenders gemakkelijk opzoeken (zie bladzijde 8) door de PTY-code te specificeren.

Opzoeken van een programma met gebruik van de PTY-codes

1 Tijdens het luisteren naar de FM-zender... PTY SEARCH

2 Kies een PTY-code.

NEWS

3 Start het zoeken.

PTY SEARCH

SEARCH

Het systeem zoekt de 20 vastgelegde FM-zenders af, stopt wanneer het gekozen programma wordt gevonden en stemt op die zender af.

• "NO FOUND" verschijnt afwisselend op de display indien er geen programma wordt gevonden.
• Druk op PTY SEARCH om het zoeken te stoppen.

Verder zoeken nadat is gestopt bij een ongewenste zender

Druk nogmaals op PTY SEARCH wanneer de aanduidingen op het display knipperen.

Tijdelijk automatisch overschakelen naar een programma van uw keuze

Met de Enhanced Other Networks functie kan het systeem tijdelijk overschakelen naar een vastgelegde FM-zender die een gewenst programma uitzendt (NEWS of INFO).

• Deze functie werkt tijdens het luisteren naar de FM-zender die de vereiste signalen uitzendt.

Tijdens het luisteren naar de FM-zender...

NEWS	Nieuws.
INFO	Programma dat advies over diverse onderwerpen levert.

Werking van de Enhanced Other Networks functie:

GEVAL 1

Indien een zender niet het door u gekozen programma uitzendt

Het systeem blijft op de huidige zender afgestemd.

Indien een zender een door u gekozen programma start uit te zenden, schakelt het systeem automatisch naar die zender over.

De indicator van de NEWS/INFO begint te knipperen.

Na het programma schakelt het systeem terug naar de zender die hiervoor werd ontvangen, maar de functie blijft echter geactiveerd (de indicator stopt met knipperen en licht continu op).

GEVAL 2

Indien de zender waarop is afgestemd het door u gekozen programma uitzendt

De indicator van de NEWS/INFO begint te knipperen.

Na het programma stopt de indicator met knipperen (de functie blijft geactiveerd).

Afstandsbediening

Speler/tuner Versterker

Programmeren van de weergavevolgorde—Geprogrammeerde weergave

U kunt de volgorde bepalen voor het afspelen van fragmenten (maximaal 32) voordat u de weergave start.

1 Kies een bron en stop vervolgens de weergave.

USB MEMORY

2 Activeer geprogrammeerde weergave alvorens de weergave te starten.

3 Kies de gewenste fragmenten voor geprogrammeerde weergave.

Voor audio CD:

Kies een fragment.

Voor MP3/WMA:

(1) Kies een groep.

Groep (map) nummer

(2) Kies een fragment.

4 Bevestig de keuze.

DISPLAY/PROGRAM

De volgende programmastap wordt getoond.

5 Herhaal stappen 3 en 4 voor het programmeren van andere fragmenten.

6 Start de weergave.

De door u gekozen fragmenten worden nu in de geprogrammeerde volgorde afgespeeld.

Verspringen van fragment:	Pauzeren:	Stoppen:
Druk nogmaals omweit te starten.

• U kunt tijdens geprogrammeerde weergave geen fragment met de cijfertoetsen kiezen.

Controleren van het programma

Terwijl de PROGRAM indicator op het display is opgelicht en de weergave is gestopt...

Veranderen van het programma

Terwijl de PROGRAM indicator op het display is opgelicht en de weergave is gestopt...

Bewerken:

1 Druk herhaaldelijk op DISPLAY/PROGRAM totdat de te veranderen programmastap op het display wordt getoond. 2 Voer stappen 3 en 4 op bladzijden 15 en 16 uit.

Toevoegen van stappen aan het programma:

1 Druk herhaaldelijk op DISPLAY/PROGRAM totdat "00" wordt getoond. 2 Voer stappen 3 en 4 op bladzijden 15 en 16 uit.

Wissen van het hele programma:

De PROGRAM-indicator dooft.

Het programma wordt tevens in de volgende gevallen gewist:

• Wanneer u de CD-lade opent met disc als bron gekozen.
• Wanneer u de USB-opslagapparatuur ontkoppelt terwijl USB-opslagapparatuur als bron is gekozen.
• Wanneer u de willekeurige weergave start.
• Wanneer u van bron verandert.
• Wanneer u het systeem uitschakelt.

Afspelen in een willekeurige volgorde — Willekeurige weergave

U kunt alle fragmenten in een willekeurige volgorde afspelen.

1 Kies een bron en stop vervolgens de weergave.

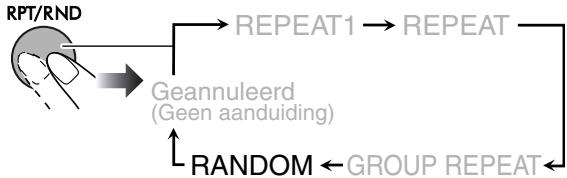

2 Start de willekeurige weergave.

Voor audio CD:

Voor MP3/WMA:

De weergave start nu in een willekeurige volgorde.

De willekeurige weergave stopt nadat alle fragmenten zijn afgespeeld.

Verspringen van fragment:	Pauzeren:	Stoppen:
	Druk nogmaals omwoord te starten.

• U kunt tijdens willekeurige weergave geen fragment met de cijfertoetsen kiezen.

Uitschakelen van willekeurige weergave

RPT/RND

• U kunt de willekeurige weergave tevens stoppen door een druk op ■.

Herhaald afspelen — Herhaalde

weergave

U kunt fragmenten herhaald afspelen.

Tijdens weergave...

Voor audio CD:

Voor MP3/WMA:

REPEAT1	Herhalen van het huidige fragment.
REPEAT	Herhalen van alle fragmenten (of het programmeijdens geprogrammeerde weergave).
GROUP REPEAT	Herhalen van alle fragmenten van de huidige groep.

Voorkomen van uitwerpen van een disc —

Kinderslot

U kunt de disclade vergrendelen zodat de geplaatste disc niet kan worden uitgeworpen.

• Deze functie is bruikbaar wanneer het systeem is ingeschakeld.

Terwijl de disclade is gesloten...

Op de speler/tuner en versterker

"DISC LOCKED" verschijnt op het display.

Voor het annuleren van de vergrendeling, herhaalt u dezelfde procedure. "DISC UNLOCKED" verschijnt op het display.

Bediening voor opname

Afstandsbediening

Alvorens een opname te starten

• De volume-instelling heeft geen invloed op het opnameniveau.
• Willekeurige weergave en herhaalde weergave worden uitgeschakeld wanneer de opnamefunctie wordt geactiveerd.
• U kunt tijdens geprogrammeerde weergave een fragment niet opnemen.
• De op USB-opslagapparatuur opgenomen fragmenten worden naar het MP3-formaat omgezet (met een bemonsteringswaarde van 44,1 kHz en een bitwaarde van 128 kbps.)
• Ontkoppel de USB-opslagapparatuur niet tijdens weergave of opname. U krijgt anders mogelijke problemen.
• De opnamesnelheid is hetzelfde als de weergavesnelheid.
• Dit systeem neemt MP3/WMA-bestanden als volgt op.

• De "RECORD" map wordt gemaakt wanneer voor het eerst op de USB-opslagapparatuur wordt opgenomen.

** Iedere keer dat een opname wordt gestart, wordt steeds een nieuwe map met "CDREC01", "CDREC02" etc. gemaakt.

Opname van een CD op USB-opslagapparatuur

U kunt fragmenten digitaal van een audio-CD op USB-opslagapparatuur opnemen. - Stel het systeem niet aan trillingen onderhevig tijdens opname van fragmenten. 1 Verbind voor opname geschikte USB-opslagapparatuur met de (USB MEMORY) aansluiting. (Zie bladzijde 9) 2 Kies CD als bron.

De weergave van de disc start.

3 Volg de gegeven aanwijzingen voor het gewenste soort opname. Opname van alle fragmenten van de CD: Stop de weergave

Opname van een enkel fragment van de CD: Kiezen van een fragment en afspelen

Kiezen van volgende fragmenten.

Kiezen van voorgaande fragmenten.

4 Activeer de opnamefunctie.

TRACK 01

000 • REC 0.00

5 Start de opname.

RECORD

TRACK 01	USB-REC
0.01

• Andere toetsen dan φ /1 ,■,VOL + / - of de VOLUME + / - regelaar kunnen niet worden gebruikt.
• Om de opname handmatig te stoppen, drukt u op ■.

Wissen van een fragment

U kunt fragmenten van de USB-opslagapparatuur wissen.

• De fragmenten kunnen na het wissen niet worden hersteld.

1 Verbind USB-opslagapparatuur met de aansluiting. (Zie bladzijde 9) 2 Kies "USB" als bron en stop vervolgens de weergave.

USB MEMORY

De weergave start.

3 Kies een te wissen fragment.

Kiezen van een fragment:

Kiezen van volgende fragmenten.

Kiezen van voorgaande fragmenten.

4 Bevestig uw keuze.

5 Wis het fragment.

Gebruik van de dagelijkse timer

Afstandsbediening

Instellen van de dagelijkse timer

U kunt de dagelijkse timer bijvoorbeeld als wekker met muziek gebruiken.

• Stel de klok in alvorens de dagelijkse timer in te stellen. (Zie bladzijde 12.)
• Voltooi de procedure terwijl de aanduiding op het display knippert.
• Druk zo vaak als nodig is op om het instellen van de timer te annuleren.

1 Activeer de ingestelde dagelijkse timer.

2 sec.

TIMER

ON TIME

TIMER

2 Stel de starttijd in.

(1) Stel het uur in.

(2) Stel de minuten op dezelfde wijze als het uur in.

3 Stel de stoptijd in.

(1) Ga verder naar het instellen van de stoptijd.

(2) Stel het uur in.

(3) Stel de minuten op dezelfde wijze als het uur in.

• U kunt niet dezelfde tijd voor de in- en uitschakeling instellen.

4 Kies de weergavebron.

(1) Ga verder met het instellen van de weergavebron.

(2) Kies de weergavebron: "CD", "USB" of "FM".

Als u "FM" kiest

• Druk op / om het voorkeurnummer te kiezen en druk vervolgens op TIMER.

5 Activeer de dagelijkse timer.

TIMER

FM 87.50

De (Timer) indicator op het display en het TIMER lampje op de versterker lichten op.

6 Schakel het systeem uit.

Annuleren van de dagelijkse timer

Wanneer het systeem wordt ingeschakeld...

De (Timer) indicator op het display en het TIMER lampje op de versterker doven.

memo

• Wanneer zowel de dagelijkse timer als inslaaptimer zijn geactiveerd, wordt het systeem uitgeschakeld wanneer de vroegste starttijd wordt bereikt.

Werking van de dagelijkse timer

De (Timer) indicator op het display en het TIMER lampje op de versterker lichten rood op zodra de dagelijkse timer is ingesteld. De dagelijkse timer wordt iedere dag op dezelfde tijd geactiveerd, totdat u de timer handmatig annuleert.

Zodra de starttijd wordt bereikt

Het systeem wordt ingeschakeld en er wordt afgestemd op de gespecificeerde zender of de weergave van de gekozen bron start.

• Het volume wordt geleidelijk verhoogd tot het eerst ingestelde niveau. (Maximaal tot Vol.16)
• Tijdens de werking van de dagelijkse timer knippert de (Timer) indicator op het display.
• U kunt de bron veranderen of het volume instellen nadat de weergave door de dagelijkse timer is gestart, zonder de dagelijkse timer te annuleren.

Zodra de stoptijd wordt bereikt

Het systeem stopt de weergave en schakelt uit (standby). - De instellingen voor de dagelijkse timer blijven in het geheugen bewaard totdat u deze verandert.

Wat meer uitleg over dit systeem

Dagelijkse bediening - Weergave (zie bladzijden 7 t/m 10)

Luisteren naar de radio:

• Door een nieuwe zender onder een reeds bezet voorkeurnummer vast te leggen, worden de hiervoor onder dat nummer opgeslagen voorkeurzender gewist.
• De vastgelegde voorkeurzenders worden na een paar dagen gewist wanneer u de stekker uit het stopcontact heeft getrokken of de stroom wordt onderbroken. U moet in dat geval de zenders opnieuw vastleggen.

Afspeelbare media en bestanden:

• U kunt geen "packet write" discs met dit systeem afspelen. Voor MP3/WMA-weergave...
• MP3/WMA-discs hebben een langere afleestijd dan normale cd's. (De vereiste tijd is afhankelijk van hoe complex de groepen/bestanden zijn opgenomen.)
• Bepaalde MP3/WMA-bestanden kunnen niet worden afgespeeld en worden dan overgeslagen. Dit komt door de opnamemethode en bepaalde voorwaarden.
• Gebruik ISO 9660 Level 1 of Level 2 als discformaat indien u zelf een MP3/WMA-disc opneemt.
• Dit systeem is geschikt voor weergave van MP3/WMA-bestanden met de .mp3/.wma extensiecode (ongeacht hoofdletters of kleine letters).
• Bepaalde tekens of symbolen verschijnen niet juist op het display. Er kunnen maximaal 32 tekens (zonder de extensiecode) voor bestandsnamen en 30 tekens voor ID3-tags op het display worden weergegeven.
• Neem ieder MP3/WMA-bestand bij voorkeur op met een bemonsteringswaarde van 44,1 kHz en een bitwaarde van 128 kbps.
• Dit systeem kan in totaal 999 fragmenten en 99 groepen herkennen. Fragmenten en groepen die het maximale aantal overschrijden, kunnen niet worden herkend.
• Mappen die geen MP3/WMA-fragmenten bevatten, worden genegeerd.
• De weergavevolgorde van MP3/WMA-fragmenten is mogelijk verschillend van de door u opgenomen volgorde. Mappen die geen MP3/WMA-fragmenten bevatten, worden genegeerd.
• Voor weergave van bestanden van de USB-opslagapparatuur...
• Verbind tegelijkertijd slechts één USB-opslagapparatuur direct met dit systeem. Gebruik geen USB-hub.
• Gecodeerde of met een speciale methode geschreven fragmenten kunnen niet met dit systeem worden afgespeeld.
• De batterij van de USB-opslagapparatuur wordt opgeladen wanneer het systeem is ingeschakeld.
• Het systeem herkent geen USB-opslagapparatuur met een hoger vermogen dan 5V/500mA.
• Dit systeem is compatibel met USB 2.0 Full-Speed.
• U kunt geen groter bestand dan 2 GB afspelen.
• Tijdens weergave van een bestand met een hoge overdrachtswaarde, valt het geluid mogelijk af en toe tijdens weergave weg.
• Bepaalde USB-opslagapparaten worden mogelijk niet herkend of werken onjuist. -Het compatibele formaat is FAT16/FAT32.
• JVC is niet aansprakelijk voor het verlies van data in de USB-opslagapparatuur tijdens of door het gebruik van dit systeem.

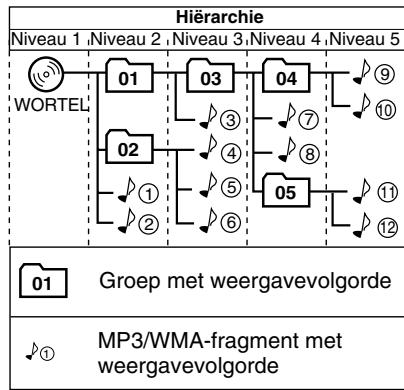

Configuratie van MP3/WMA-groepen en fragmenten

Dit systeem speelt MP3/WMA-fragmenten als volgt af. De afspeelvolgorde in de afbeelding is voor MP3/WMA-fragmenten op een disc.

• MP3/WMA-fragmenten van USB-opslagapparatuur worden mogelijk anders weergegeven.

Weergave van andere apparatuur

• Indien de audio-uitgang van de andere apparatuur niet voor een stereo-ministekker geschikt is, moet u een stekkeradapter kopen zodat de stereo-ministekker met de audio-uitgang kan worden verbonden. Zie tevens de bij de andere apparatuur geleverde gebruiksaanwijzingen.

Dagelijkse bediening—Instellen van het geluid & overige (zie bladzijden 11 en 12)

Instellen van het volume:

• Verlaag beslist het volume alvorens een hoofdtelefoon aan te sluiten of op te zetten.

Instellen van het geluid:

• Deze functie heeft tevens effect op het geluid van de hoofdtelefoon.

Instellen van de klok:

• "0:00" knippert op het display totdat u de klok instelt.
• De klok loopt mogelijk 1 of 2 minuten per maand achter of voor. U moet in dat geval de klok opnieuw instellen.

Geavanceerde bediening voor disc/ USB-opslagapparatuur (zie bladzijden 15 t/m 17)

Programmeren van de weergavevolgorde—Geprogrammeerde weergave:

• "PROGFULL" verschijnt op het display indien u probeert het 33ste fragment te programmeren.

Gebruik van de dagelijkse timer (zie bladzijden 20 en 21)

• De timer wordt geannuleerd wanneer u de stekker uit het stopcontact trekt of de stroom wordt onderbroken. U moet in dat geval eerst de klok en dan de timer opnieuw instellen.

Onderhoud

Voor een optimale werking van het systeem moet u uw discs en het mechanisme schoon houden.

Omgaan met discs

• Druk licht op de middenspil en houd de disc aan de randen vast om de disc uit het doosje te halen.
• Raak het spiegelachtige oppervlak van de disc niet aan en buig een disc niet.
• Voorkom dat een disc kromtrekt en plaats deze na gebruik terug in het doosje.
• Wees voorzichtig zodat er geen krassen op de disc komen.
• Stel discs niet bloot aan direct zonlicht, extreme temperaturen en vocht.

Reinigen van een disc:

Veeg een disc met een zachte doek, vanaf het midden naar de rand in een rechte lijn schoon.

Meer over USB-opslagapparatuur

• Raak de USB-stekker niet aan.
• Wees voorzichtig zodat de USB-stekker niet beschadigd raakt.
• Steek na gebruik de USB-stekker in de afdekking of schuif deze in de USB-eenheid zodat de stekker niet beschadigd raakt.

Reinigen van het systeem

• Verwijder vlekken met een zachte doek. Bevochtig een doekje met een in water opgelost neutraal schoonmaakmiddel, wring goed uit en reinig het systeem indien het zeer vuil is.
• Voorkom dat de kwaliteit van het systeem slechter wordt, het systeem beschadigd raakt of de verf gaat bladderen en let derhalve op het volgende:
• Veeg NIET af met een harde, schurende doek.
• Veeg NIET te hard.
• Veeg NIET met thinner of benzine schoon.
• Gebruik GEEN vluchtige middelen, bijvoorbeeld insectenspray, op het systeem.
• Zorg dat rubber of plastic NIET te lang contact met het systeem maakt.

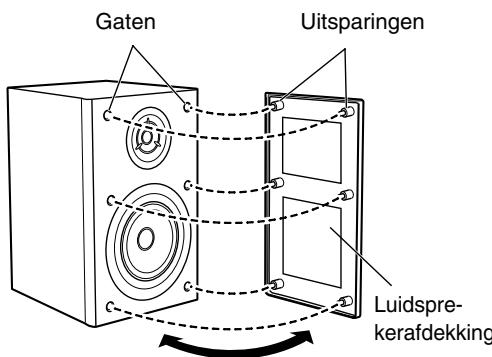

Verwijderen van de luidsprekerafdekkingen

Oplossen van problemen

Controleer de volgende lijst alvorens voor reparatie op te bellen indien u een probleem met uw systeem heeft.

Algemeen:

Systeem kan niet worden ingeschakeld.

⇒ De bedieningskabel is niet goed verbonden (zie bladzijde 5). Instellingen of keuzes worden plotseling geannuleerd voordat u klaar bent. ⇒ Er is een tijdslimiet. Herhaal de procedure. Bedieningen worden genegeerd. ⇒ De ingebouwde microprocessor functioneert mogelijk onjuist door externe elektrische interferentie. Trek de stekker uit het stopcontact en steek weer in het stopcontact.

Systeem kan niet met de afstandsbediening worden bediend.

⇒ Er is mogelijk een obstakel tussen de afstandsbediening en de afstandsbedieningsensor op het systeem. ⇒ Richt naar de afstandsbedieningssensor op het voorpaneel. ⇒ Houd dichter bij het systeem. ⇒ De batterijen zijn leeg.

Er komt geen geluid uit de luidsprekers.

⇒ De luidsprekerverbindingen zijn ontkoppeld of verkeerd gemaakt (zie bladzijde 5). ⇒ Hoofdtelefoon is aangesloten (zie bladzijde 7).

Bediening voor de radio:

Uitzendingen zijn door ruis slecht te horen.

⇒ De antenneverbinding is ontkoppeld of verkeerd gemaakt (zie bladzijde 5). ⇒ De FM-antenne is niet goed uitgestrekt of geplaatst.

Bediening voor weergave van een disc/USB-opslagapparatuur:

Disc wordt niet afgespeeld.

⇒ De disc is verkeerd om geplaatst. Plaats de disc met het label boven. ID3 Tag van een MP3-bestand kan niet worden getoond. ⇒ Er zijn twee soorten ID3 Tags—Versie 1 en Versie 2. Dit systeem kan uitsluitend ID3 Tag Versie 1 tonen.

Groepen en fragmenten worden niet als verwacht afgespeeld.

⇒ De weergavevolgorde werd bepaald tijdens opname van de groepen en fragmenten. De volgorde is mogelijk afhankelijk van de gebruikte opnamemethode. Geluid van disc wordt onderbroken. ⇒ De disc heeft krassen of is vuil. Disc wordt niet geopend. ⇒ Kinderslot is in gebruik. "DISC LOCKED" verschijnt op het display (zie bladzijde 17).

Bediening voor opname:

Opname op de USB-apparatuur is onmogelijk.

⇒ De USB-apparatuur is vol. Wis ongewenste fragmenten. ⇒ Er zijn reeds 999 fragmenten of groepen op de te gebruiken USB-apparatuur opgenomen. Wis ongewenste fragmenten. ⇒ U kunt niet op de USB-apparatuur schrijven. ⇒ De aangesloten USB-apparatuur is niet compatibel met dit systeem.

Gebruik van de dagelijkse timer:

De dagelijkse timer werkt niet.

⇒ Het systeem was ingeschakeld voordat de starttijd werd bereikt. De dagelijkse timer start uitsluitend indien het systeem is uitgeschakeld. ⇒ Er kan een stroomstoring hebben plaatsgevonden. Stel eerst de klok en vervolgens de timer opnieuw in.

"INVALID" verschijnt op het display.

⇒ Starttijd en stoptijd zijn hetzelfde. Zorg dat de starttijd en stoptijd niet hetzelfde zijn.

Technische gegevens

Versterker (AX-UXTB30)

Uitgangsvermogen: 20 W per kanaal, min. RMS, aangedreven in 6 ohm bij 1 kHz met niet meer dan 10% totale harmonische vervorming. (IEC268-3)

Luidsprekers/Impedantie: 6 ohm - 8 ohm

Speler/tuner (XT-UXTB30)

Tunergedeelte

FM-afstembereik: 87,50 MHz - 108,00 MHz

CD-speler

Voorwaarden voor meting: 2W, IEC-A gewogen

Signaal-tot-ruisverhouding: 75 dB

Wow en flutter: Onmeetbaar

Aansluitingen

AUDIO IN:

Ingangsgevoeligheid/Impedantie: 250 mV / 50 kΩ

USB MEMORY: USB-specificaties, compatibel met USB 2.0 Full Speed

Compatibele apparatuur: Opslagapparatuur klasse

Compatibel systeem: FAT16, FAT32

Uitgangsvermogen: 5 V gelijkstroom, 500 mA

Algemeen

Stroomverbruik: 50 W (tijdens gebruik), 10 W (standby met display aan), 0,7 W (standby in ECO-functie)

Afmetingen (bij benadering):

Speler/tuner: 230 mm × 81 mm × 230 mm (B × H × D)

Versterker: 230 mm × 81 mm × 243 mm (B × H × D)

Gewicht (bij benadering): Speler/tuner: 1,70 kg, Versterker: 2,94 kg

Luidsprekers (SP-UXTB30)

Type: 2-weg bass-reflex

Luidsprekerunits: Tweeter: 4 cm hoornvormig × 1, Woofer: 10 cm koepelvormig × 1

Impedantie: 6 Ω

Afmetingen (bij benadering): 160 mm × 250 mm × 170 mm (B × H × D)

Gewicht (bij benadering): 1,81 kg per stuk

Bijgeleverde accessoires

Zie bladzijde 3.

Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

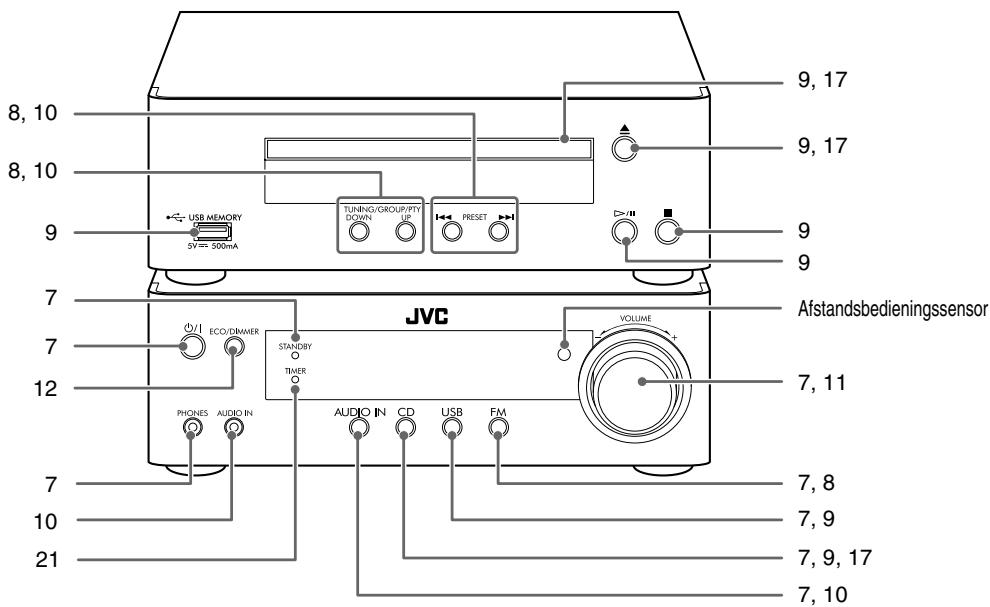

Toetsen en regelaars

Zie de aangegeven bladzijden voor het gebruik van de toetsen en regelaars.

Afstandsbediening

Speler/tuner Versterker
