GEBRUIKSAANWIJZING 51281 CardioDock MEDISANA

Gebruiksaanwijzing A.u.b. zorgvuldig lezen!

NL Gebruiksaanwijzing

Beschrijving van het systeem .... 2 NL Inhoudsopgave .... 3 NL

1 Verklaring van de symbolen .. 5 NL
2 Veiligheidsmaatregelen ..... 6 NL
3 Wetenswaardigheden ..... 11 NL
4 Ingebruikname 16 NL
5 Het Gebruik 21 NL
6 Diversen 30 NL
7 Garantie 35 NL

Sla deze bladzijde om en laat deze opengeslagen, terwijl u de gebruiksaanwijzing leest.

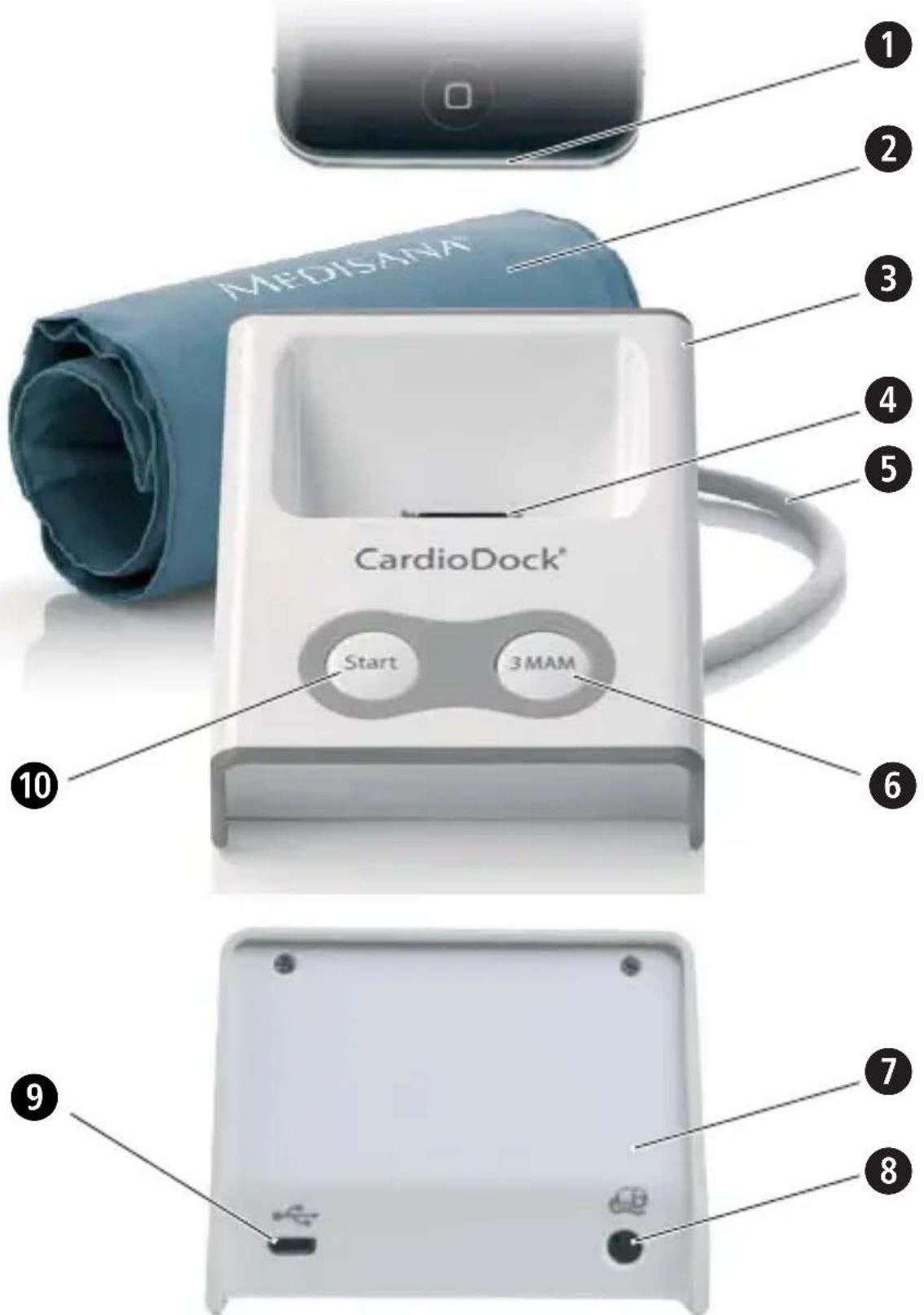

CardioDock® auf einen Blick Vue d'ensemble de CardioDock® CardioDock® de un vistazo

CardioDock® at a glance Breve panoramica di CardioDock® CardioDock® in een oogopslag

1 Toestelaansluiting van uw iPhone en iPod touch
2 Bovenarmmanchet
3 CardioDock bloeddrukmeetmodule
4 Aansluitstekker voor de iPhone of iPod touch
5 Luchtslang
6 3MAM-toets (voor 3 opeenvolgende metingen voor het bepalen van een gemiddelde waarde)
⑦ CardioDock (achteraanzicht)
8 Aansluiting voor luchtslang
9 Aansluiting voor micro-USB-stekker van de adapter
10 Start-toets

Beschrijving van het systeem 2

Inhoudsopgave 3

1 Verklaring van de symbolen 5

2 Veiligheidsmaatregelen

2.1 Aanwijzingen voor uw gezondheid 6
2.2 Waar u op moet letten 8
2.3 Aanwijzingen bij de software 10

3 Wetenswaardigheden

3.1 Levering en verpakking 11
3.2 Wat betekent bloeddruk? 12
3.3 Hoe functioneert de meting met CardioDock? . . . . 12
3.4 Waarom thuis met CardioDock meten? ..... 13
3.5 Bloeddrukclassificatie voor volwassenen ..... 14
3.6 Beïnvloeding en analyse van de metingen ..... 14
3.7 CardioDock als laadstation voor iPhone/iPod .... 15

4 Ingebruikname

4.1 Accu van de bloeddrukmeetmodule opladen .... 16
4.2 Installatie van de software VitaDock® (App) ..... 17
4.3 Instellingen ....

5 Het Gebruik

5.1 Aanbrengen van de bovenarmmanchet .....21
5.2 De correcte meetpositie 21
5.3 Het meten van de bloeddruk 22
5.4 Het meetresultaat 24
5.5 3MAM meting 25

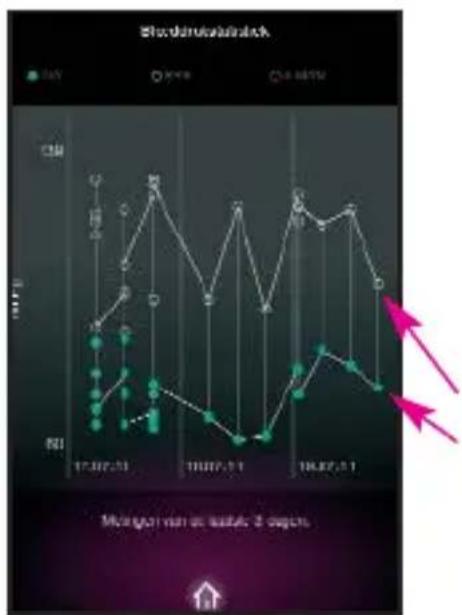

5.6 Meetresultaten weergeven en beheren 26 5.6.1 Statistiek 26

5.6.2 Dagboek 27
5.6.3 Bericht versturen 27

5.7 Toevoegen van gebruikersprofielen .....28

5.8 Wissen van gebruikersprofielen 29

6 Diversen

6.1 Probleemoplossing 30
6.2 Reiniging en onderhoud 31
6.3 Richtlijnen en normen 32
6.4 Afvalbeheer 32
6.5 Technische specificaties 33

7 Garantie

7.1 Garantie en reparatievoorwaarden 35

Deze gebruiksaanwijzing hoort bij dit toestel. Ze bevat belangrijke informatie over de ingebruikname en het gebruik. Lees deze gebruiksaanwijzing zorgvuldig. Het niet naleven van deze instructie kan zware verwondingen of schade veroorzaken.

WAARSCHUWING

Deze waarschuwingen moeten in acht genomen worden om mogelijk letsel van de gebruiker te verhinderen.

OPGELET

Deze aanwijzingen moeten in acht genomen worden om mogelijke schade aan het toestel te voorkomen.

AANWIJZING

Deze aanwijzingen geven u nuttige aanvullende informatie bij de installatie of het gebruik.

BF-veiligheidsklasse

LOT-nummer

Producent

Productiedatum

BELANGRIJKE AANWIJZINGEN! ABSOLUUT BEWAREN!

Lees de gebruiksaanwijzing, in het bijzonder de veiligheidsinstructies, zorvuldig door vooraleer u het apparaat gebruikt en bewaar de gebruiksaanwijzing voor verder gebruik.

Als u het toestel aan derden doorgeeft, geef dan deze gebruiksaanwijzing absoluut mee.

Veiligheidsmaatregelen

2.1 Aanwijzingen voor uw gezondheid

• Het toestel is voor de meting van de bloeddruk aan de bovenarm bij volwassenen bestemd.
  Het kan in combinatie met Apple (iOS 3.0 of hoger) toestellen (iPhone 3G, 3GS, 4G / iPod touch 2nd, 3rd, 4th generation) gebruikt worden.

Tegenindicatie

• Het systeem is niet geschikt voor de bloeddrukmeting bij kinderen.
  Voor het gebruik bij oudere kinderen dient u het advies van uw arts in te winnen.
• Het toestel is niet geschikt voor personen met sterke aritmieën.

- Hartritmestoringen resp. aritmieën veroorzaken een onregelmatige hartslag. Normaal brengt dit moeilijk-heden met zich mee bij het vaststellen van de correcte meting met behulp van oscillometrische bloed-drukmeter. Dit toestel is elektronisch zo uitgerust dat het aritmieën en zogenaamde bewegingsartefacten herkent en dit met het symbool op het display weergeeft. Het meetresultaat is in dit geval mogelijk onnauwkeurig. Gelieve met uw arts contact op te nemen.

- Als u aan aandoeningen lijdt, bijvoorbeeld aderverkalking, neem voor gebruik van dit apparaat contact op met uw arts.

- Het apparaat kan niet worden gebruikt voor de controle van de hartfrequentie van een pacemaker.

- Zwangere vrouwen dienen de nodige veiligheidsmaatregelen in acht te nemen en rekening te houden met hun individuele belastbaarheid; neemt u zo nodig contact op met uw arts.

- Indien tijdens de meting ongemakken optreden zoals pijn in de bovenarm of andere kwalen, ga dan als volgt te werk: Druk op de Start-toets (Stop) op de CardioDock of de Stop-toets op het Display om het manchet onmiddellijk te ontluchten. Koppel het manchet los en verwijder het van de bovenarm. Neem contact op met uw vakhandel of informeer ons direct.

- Gebruik de manchet niet over open wonden om een uitbreiding van infecties te vermijden.

- Mensen met een lage polsslag kunnen het beste hun arm omhoog tillen en de hand ca. 10 maal openen en sluiten voordat er gemeten wordt. Als gevolg van deze oefening worden de polsslag en de meetprocedure geoptimaliseerd.

WAARSCHUWING

Neem op grond van zelfmeting van de bloeddruk geen therapeutische maatregelen!

Wijzig nimmer de dosering van de door een arts voorgeschreven medicijnen!

2.2 Waar u op moet letten

• De CardioDock-module mag alleen voor de in deze gebruiksaanwijzing beschreven toepassing worden gebruikt.
• Anders vervalt de garantieclaim.
• Het apparaat is niet bestemd voor commercieel gebruik.
• Indien het manchet door een zeldzame functiestoring tijdens de meting voortdurend opgeblazen blijft, open het manchet onmiddellijk.
• Gebruik het systeem niet in de buurt van sterke zenders, zoals bijv. microgolf- en kortegolftoestellen. Anders kan het goede functioneren hiervan worden belemmerd.
• Voor een perfecte meting met de CardioDock, dient u een minimumafstand van ca. 30 cm tot andere zendontvangers in acht te nemen.
• Wordt tijdens een meting een oproep ontvangen, dan wordt de procedure afgebroken. De manchet wordt ontlucht.
• Deze module is niet bestemd om door personen (inclusief kinderen) met beperkte fysieke, sensorische of

geestelijke capaciteiten of een gebrek aan ervaring en/of kennis gebruikt te worden, tenzij ze door een voor hun veiligheid bevoegde persoon gecontroleerd worden of tenzij ze van deze persoon instructies kregen hoe het toestel gebruikt moet worden.

• Kinderen moeten in het oog gehouden worden om er zeker van te zijn dat ze niet met het toestel spelen.
• Gebruik de module niet als het niet perfect functioneert, als het gevallen of in het water gevallen is of beschadigd werd.
• Gebruik de meetmodule niet in een vochtige omgeving.
• Stel het apparaat niet bloot aan vocht. Indien per ongeluk vocht in het instrument is binnengedrongen, verwijder dan onmiddellijk de batterijen en staak het gebruik het instrument. Neem in dit geval contact op met uw vakhandel of informeer ons direct.
• Repareer het instrument in geval van storingen niet zelf. Anders vervalt de garantieclaim. Reparaties mogen alleen door geautoriseerde servicediensten worden verricht.
• Laat de module niet vallen en bescherm het tegen stoten en hevige schokken.
• Houd de module altijd schoon en bewaar de module op een veilige plaats. Bescherm de module tegen direct zonlicht om zijn levensduur te verlengen.
• Voor de reiniging neemt u de aanwijzingen onder 6.2 Reiniging en onderhoud, pagina 27 in acht.

2.3 Aanwijzingen bij de software

• Zorg ervoor dat uw Apple toestel met het nieuwste besturingssysteem werkt. Aanwijzingen i.v.m. software-updates vindt u in de gebruiksaanwijzing van uw Apple-toestel.
• Zorg ervoor dat uw VitaDock software (App) regelmatig geactualiseerd wordt. Aanwijzingen i.v.m. updates van Apps vindt u in de gebruiksaanwijzing van uw Apple-toestel.
• Gebruikers wordt aangeraden een wachtwoord in de instellingen in te stellen en hun gebruikersprofiel in Vitadock met een wachtwoord te beschermen.
• De App toont een venster met een waarschuwing als u instellingen veranderd hebt. Alvorens de veranderingen actief worden, moet de waarschuwing bevestigd worden.
• Voor de correcte werking is het nodig dat het Apple-toestel voldoende opgeladen is. Gebruikers moeten een adapter of een oplader ter beschikking hebben.
• Zorg ervoor dat er altijd voldoende geheugencapaciteit voor het opslaan van de meetgegevens op uw Apple-toestel ter beschikking staat.
• Als u tijdens een meting een oproep of een sms krijgt, dan wordt de meting om veiligheidsredenen afgebroken. Als u het afbreken van uw meting wilt verhinderen, dan raden we u aan om uw iPhone in de vliegtuigmodus te schakelen.

Hartelijk dank

Hartelijk dank voor uw vertrouwen en van harte geluk- gewenst!

Met de CardioDock bloeddrukmeetmodule bent u in het bezit van een kwaliteitsproduct van MEDISANA. Beleef de nieuwe maatstaf in de bloeddruk- en hartslagmeting. Meet uw bloeddruk eenvoudig en precies met uw iPod touch of iPhone.

Opdat u het gewenste succes bereikt en lang plezier aan uw CardioDock bloeddrukmeetmodule beleeft, raden we u aan de volgende aanwijzingen over het gebruik en het onderhoud zorgvuldig te lezen.

3.1 Levering en verpakking

Gelieve eerst te controleren of het product volledig is en volledig vrij van beschadigingen is. In geval van twijfel neemt u het toestel niet in gebruik en neemt u contact op met uw handelaar of uw servicepunt.

Bij de levering horen:

• 1 CardioDock bloeddrukmeetmodule
• 1 Voorgevormde bovenarmmanchet Grootte M (22 - 32 cm)
• 1 Adapter met micro-USB-stekker
• 1 Opbergtas
• 1 Gebruiksaanwijzing

Indien u tijdens het uitpakken transportschade consta- teert, neem dan direct contact op met uw leverancier.

WAARSCHUWING

Let er op dat het verpakkingsmateriaal niet in handen komt van kinderen. Zij kunnen er in stikken!

3.2 Wat betekent bloeddruk?

Bloeddruk is de druk die door elke hartslag in de vaten ontstaat. Wanneer het hart samentrekt (= systole) en bloed naar de arteriën pompt, leidt dit tot het stijgen van de druk. De hoogste waarde van deze druk wordt systolische druk genoemd en gedurende een bloeddrukmeting als eerste waarde gemeten. Wanneer de hartspier verslapt om nieuw bloed op te nemen, neemt ook de druk af in de arteriën. Wanneer de vaten ontspannen zijn, wordt de tweede waarde - de diastolische 'druk gemeten.

3.3 Hoe functioneert de meting met CardioDock?

De CardioDock bloeddrukmeetmodule in combinatie met de VitaDock App maakt van uw iPod of iPhone een krachtig bloeddrukmeettoestel voor de bloeddrukmeting aan de bovenarm. De meting gebeurt hier door een druksensor die via een microprocessor de trillingen meet die bij het oppompen en leeglopen van de bloeddrukmanchet via de slagader ontstaan.

3.4 Waarom thuis met CardioDock meten?

MEDISANA beschikt over meerjarige ervaringen op het gebied van de bloeddrukmeting. De hoge nauw-keurigheid van het meetprincipe van het toestel blijkt uit klinische onderzoeken die volgens internationale standaards zijn uitgevoerd.

Een belangrijk argument voor de bloeddrukmeting thuis is het feit dat de meting in de bekende omgeving en onder ontspannen omstandigheden wordt verricht. Bijzonder veelzeggend is de zogenoemde 'basiswaarde' die 's morgens direct na het opstaan en vóór het ontbijt wordt gemeten.

Met CardioDock kunt u voor de eerste keer met één blik "herkennen" hoe uw dagelijks leven een invloed heeft op uw bloeddruk. VitaDock gebruikt uw meetresultaten en stelt individuele grafieken op die uw bloeddrukwaarden overzichtelijk weergeven.

De bloeddruk kan het beste altijd op hetzelfde tijdstip en onder dezelfde omstandigheden worden gemeten. Hierdoor wordt de vergelijkbaarheid van de resultaten gewaarborgd en een aanvankelijke bloeddrukziekte kan tijdig worden vastgesteld.

Indien een tijdig verhoogde bloeddruk over een langere periode niet wordt ontdekt, stijgt de kans op een aan- tal hart- en vaatziektes.

VANDAAR ONZE TIP

Meet uw bloeddruk dagelijks en regelmatig, zelfs als u geen ongemakken heeft.

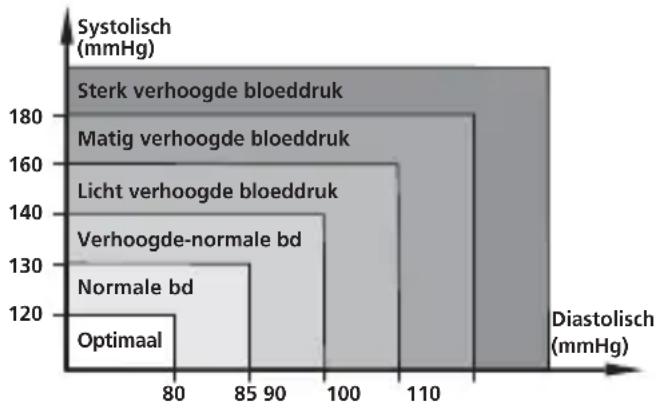

3.5 Bloeddrukclassificatie voor volwassenen

De tabel hiernaast toont de richtwaarden voor hoge en lage bloeddruk zonder rekening te houden met leeftijd en geslacht. De tabel is conform de richtlijnen van de wereldgezondheidsorganisatie (WHO).

Bloeddrukclassificatie Systole Diastole Kleurcode (mmgH) (mmgH)

Optimaal < 120 < 80 Groen

Normaal 120-129 80-84 Groen

Hoog-normaal 130-139 85-89 Geel

Hoge bloeddruk graad 1 140-159 90-99 Oranje

Hoge bloeddruk graad 2 160-179 100-109 Rood

Hoge bloeddruk graad 3 > 180 > 110 Rood

3.6 Beïnvloeding en analyse van de metingen

• Meet meermalen uw bloeddruk, sla de resultaten op en vergelijk de deze vervolgens met elkaar. Trek geen conclusie op grond van een enkel resultaat.

• Uw bloeddrukwaarden dienen altijd door een arts te worden beoordeeld die vertrouwd is met uw medische voorgeschiedenis. Meet regelmatig en informeer uw arts af en toe.

• Houd tijdens bloeddrukmetingen rekening ermee dat de dagelijkse waarden van vele factoren afhankelijk zijn. Factoren zoals roken, alcohol, medicijnen en lichamelijk werk beïnvloeden de meetwaarden op verschillende manier.

• Meet uw bloeddruk voor de maaltijden.
• Rust minstens 5 minuten voordat u uw bloeddruk meet.
• Neem, als u een buitengewone (te hoge of te lage) systolische of diastolische waarde van de meting constateert, hoewel het toestel op de juiste manier is gebruikt, contact op met uw arts, indien deze waarde ook na een aantal metingen blijft verschijnen. Dit geldt ook voor de zeldzame gevallen die door een onregelmatige of zeer zwakke polsslag de meting wordt verhinderd.

WAARSCHUWING

Te lage bloeddruk betekent net zo'n gezondheidsrisico als hoge bloeddruk! Aanvallen van duizeligheid kunnen leiden tot gevaarlijke situaties (b.v. op trappen of in het verkeer)!

3.7 CardioDock als laadstation voor de iPhone of iPod touch

De CardioDock bloeddrukmeetmodule is meer dan een bloeddrukmeter. Hij dient tegelijk als laadtoestel en "Docking"-station voor uw iPod of uw iPhone. U kunt hem dus ook gebruiken terwijl u uw foto's bekijkt, op het internet surft of uw e-mails opvraagt.

4.1 Accu van de bloeddrukmeetmodule opladen

De CardioDock bloeddrukmeetmodule bezit een geïntegreerde lithium-ion-accu (3,7 V--- , 1750 mAh).

a. De accu van de CardioDock wordt met de bijgeleverde netadapter geladen. Steek de micro-USB-stekker van de verbindingskabel in de laadbus aan de achterkant van de CardioDock.

b. Vermijd het overladen of volledig ontladen van de accu omdat dit de levensduur van de accu verkort. De oplaadstatus kunt u aflezen nadat de CardioDock is aangesloten op de iPhone. We raden aan om de accu te laden als de acculading minder bedraagt als 25 % en de laadprocedure door het uittrekken van de USB-kabel te beëindigen als de accu volledig opgeladen is.

4.2 Installatie van de software VitaDock® (App)

MEDISANA zet met VitaDock een nieuwe toon in de mobiele gezondheid.

VitaDock App, de centrale softwareapplicatie voor het weergeven en evalueren van vitale lichaams- en gezondheidswaarden, bevat de software voor:

• de bloeddruk- en polsmeetmodule CardioDock®
• de bloedsuikermeetmodule GlucoDock®
• de infrarood thermometermodule ThermoDock®
• de lichaamsanalyseweegschaal TargetScale

De volledige functionaliteit van de GlucoDock, ThermoDock en TargetScale software is alleen bij het gebruik van de betreffende modules resp. weegschaal gegarandeerd.

Het gebruik van uw nieuwe CardioDock bloeddrukmeter voor iPod touch en iPhone vereist de installatie van de gratis VitaDock App.

Deze kunt u via de App-Store van Apple downloaden en installeren.

Voor het downloaden van de software hebt u een Apple-ID met e-mailadres en wachtwoord alsook een actieve internetverbinding nodig. Door het downloaden van de software kunnen bij uw telefoonaanbieder evt. kosten ontstaan.

• Voor het zoeken van de VitaDock (App) in de App-Store gebruikt u het zoekbegrip „VitaDock“.
• Werd de software met succes geïnstalleerd, dan verschijnt het nieuwe symbool "VitaDock" op uw toestel.

4.3 Instellingen

Voor de eerste ingebruikname

Controleer de instelling van tijd en datum van uw iPod touchofiPhone. Voor de evaluatie van de meetresultaten zijn tijd en datum belangrijk.

Start CardioDock door het symbool aan te tikken. Het display toont kort het startscherm „Vita Dock“ en wisselt daarna automatisch naar het opvragen van de persoonlijke gegevens.

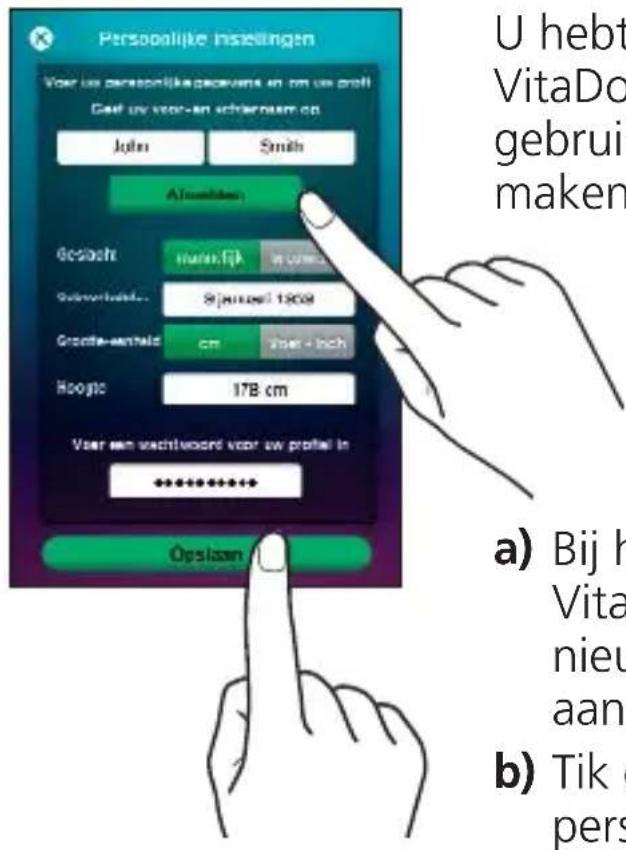

Personlijke instellingen Voel uw persontijke gegevens en om uw proti Caat uw voor-an ochternasm os. John Smith Almalden Be-slocht voren-ijk voerie-ijk davonl.com... 9 januari 1959 Groote-aentels cm voet -inch Hooge: 178 cm Voel een vechtverb voor uw uitplein in ****** Opslaan

U kunt in VitaDock in totaal 4 gebruikersprofielen aanmaken.

In het eerste gebruikers- profiel kunt u uw persoonlijke gegevens invoeren. Door op het betreffende tekstveld te tikken, verschijnt een toetsenbordveld waarmee u de gegevens kunt bewerken.

Optioneel kan een wachtwoord voor het gebruik van de VitaDock App ingesteld worden.

Tik hiervoor in het tekstveld "Wachtwoord" en stel een wachtwoord in. U wordt verzocht om het wachtwoord ter controle opnieuw in te voeren.

Hebt u de wachtwoordfunctie geactiveerd, dan moet u het wachtwoord bij het herstarten van de App opgeven.

Meer informatie pagina 28-29.

„CardioDock“-instellingen

Na het opslaan van uw gegevens gaat u naar het VitaDock Universum.

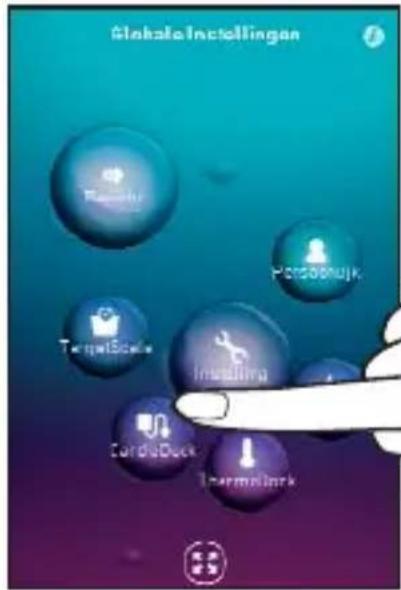

Tik op het symbool „Instelling“

Globo Installungen Pension Inselling Thermostark

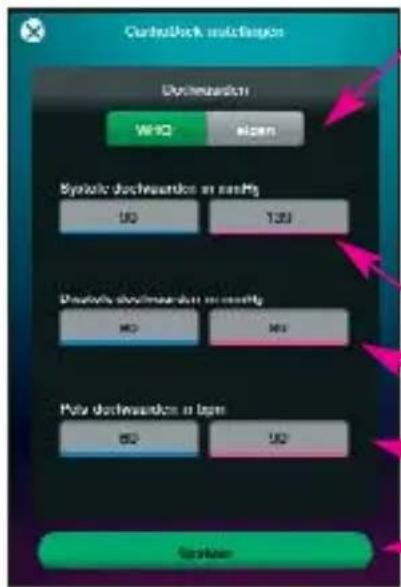

Tik op het „CardioDock“-symbool

Kies: „WHO“ standaard of “Eigen” instellingen. (WHO tabel op pagina 10)

Hebt u "Eigen" instellingen gekozen, dan voert u hier de door uw arts opgegeven bloeddrukdoelwaarden in:

Systole Diastole Pols Sla uw gegevens op.

„Zoom“ Nadat alle CardioDock-instel- lingen ingevoerd werden, kunt u door het uitzoomen en het verschuiven van de display- weergave naar de verschillende toepassingen (CardioDock, GlucoDock, ThermoDock en TargetScale) gaan. Het aan- tikken van de symbolen leidt u direct naar het programma.

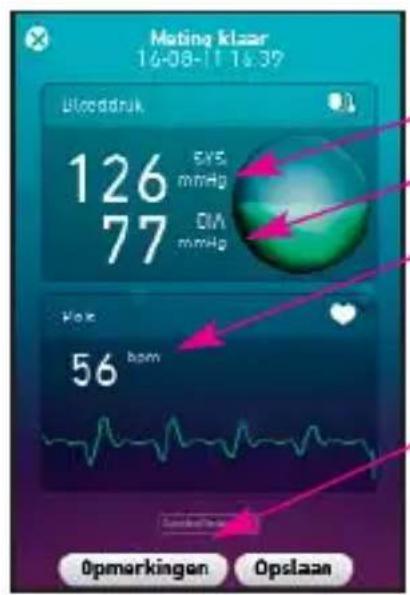

CardioBark 56 bpm 1320 Pcs 126 77 good Dusocruk SYS energy MPA mmHg Staikatok 3 MAM Dopstock

Displayweergave „CardioDock“ Impressum Nieuwe meting (pagina 22) Resultaat van de laatste meting Systole en Diastole (mmHg) weergave van de meetwaarden volgens WHO standaard (pagina 14). Cardio statistiek (pagina 26) Cardio dagboek (pagina 27) 3MAM-meting (pagina 25) Resultaat van de laatste meting Hartslag/min

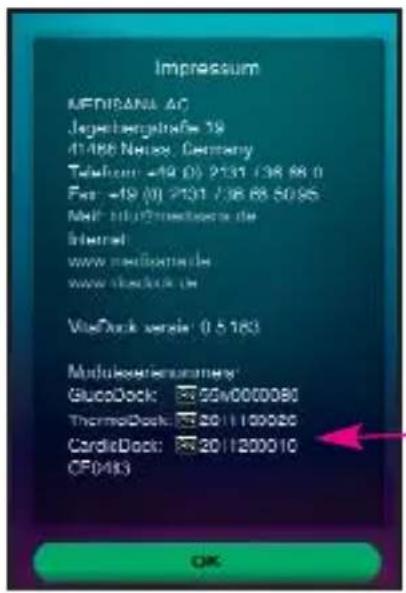

Impressum METHANA AC Jegerbergräste 19 41486 Noise, Germany Telefon: [phone] Fax: [phone] Mail: https://mertesee.de Internet: www.mertesee.de www.ackdock.de VitDock versale: 0 5 183 Modulesenarmeter GlucDock: ☑50W0000080 ThermoDock: ☑2011100020 CardieDock: ☑2011200010 CF0413

Display „Impressum“

Zodra een VitaDock-module aangesloten wordt, verschijnt in het impressum het serienummer van de module. De serienummers van alle met VitaDock gebruikte modules worden hier weergegeven en opgeslagen.

5.1 Aanbrengen van de bovenarmmanchet

• Steek het losse uiteinde van de luchtslang van het bovenarm-manchet in de daarvoor bestemde aan-sluiting 8 van het toestel.
• Schuif de manchet over uw ontblote linker bovenarm.
• Plaats de luchtslang op het midden van de arm in het verlengde van de middelvinger (afb.1 a). De onderkant van de manchet dient daarbij 1 - 2 cm boven de binnenkant van de elleboog te liggen (afb.1 b). Trek de manchet strak en sluit de klittenbandverbinding. (afb.1 c).
• Alleen als de manchet niet op de linker arm kan worden aangelegd, legt u deze op de rechter arm aan. Metingen dienen altijd verricht te worden aan de-zelfde arm.

5.2 De correcte meetpositie

• Voer de meting het best uit terwijl u zit.
- Ontspan uw arm en steun deze losjes bijv. op een tafel. Blijf rustig tijdens de meting: beweeg en spreek niet, omdat hier-

door de meetresultaten worden beïnvloed.

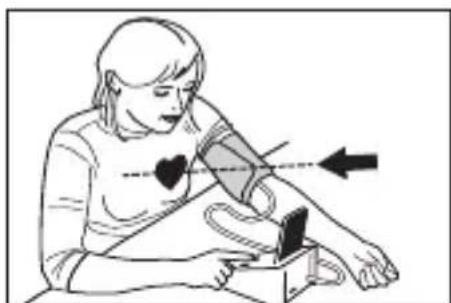

De juiste houding bij zittend meten (afb.2).

- In speciale gevallen kan de meting ook worden verricht terwijl u ligt.

De juiste houding bij liggend meten (afb.3).

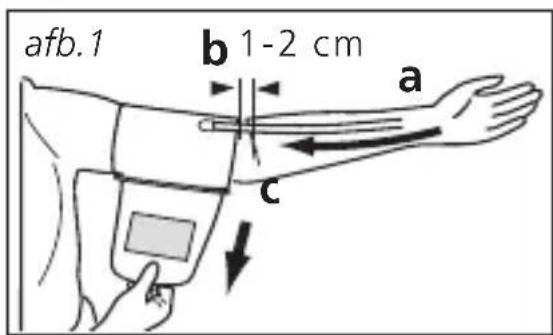

afb.1 b 1-2 cm a c

De manchet moet zich altijd op harthoogte bevinden.

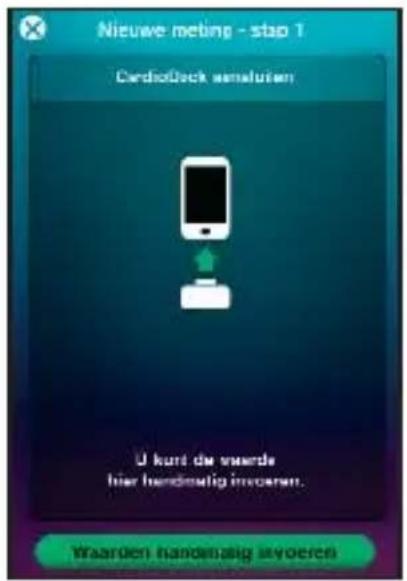

5.3 Het meten van de bloeddruk

Om storingen tijdens een meting door een inkomende oproep of sms te vermijden, wordt aangeraden om de iPhone in de vliegtuigmodus te schakelen.

VitaDock Bewerken Kiss was gebruikenprofil Janira Smith John Smith Nieuwe account

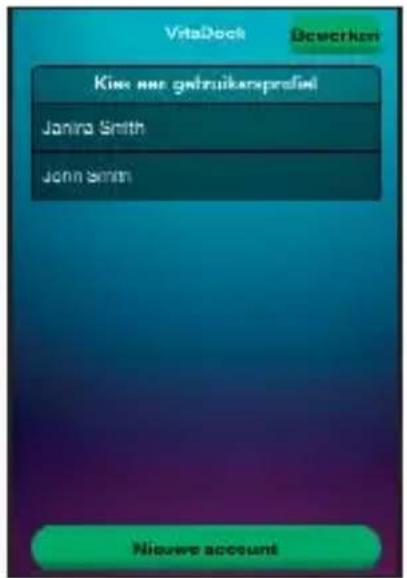

1. U kunt de bloeddrukmeetmodus van de CardioDock op twee manieren activeren:

a) Plug & Play: Steek het ingeschakelde Apple-toestel in de CardioDock-module. Kies het gebruikersprofiel en voer evt. het wachtwoord in. De VitaDock App start automatisch in de bloeddrukmeetmodus.

Nieuwe meting - stap 1 CardioDock semalutien U kunt de waarde hier handmalig invoeren. Waarden handmalig invoeren

b) Handmatige start: Start de VitaDock App. Kies het gebruikersprofiel en voer evt. het wachtwoord in. Het VitaDock Universum verschijnt. Tik op de toepassing „CardioDock“ en op het symbool „Nieuw“. Het venster “Nieuwe meting – stap 1” verschijnt. U wordt verzocht om de CardioDock-module aan te sluiten (of de waarde handmatig in te voeren).

CDioloDock Start End

1. Steek het Apple-toestel in de CardioDock module.

Start mailing Menchen te hoogte van het hen hoo... Start

1. Als u de bovenarmmanchet omgedaan en de meetpositie ingenomen hebt, start dan de meting.

Start de bloeddrukmeting door „start“ aan te tikken of de starttoets 10 op de CardioDock-module in te drukken.

Mating Isopt 14-00-11 16:30 Unsteady 5x5 nmHg 0.5 nmHg 134 Drift Pols bpm stop

1. De module pompt de manchet automatisch op. Blijf rustig tijdens de meting: beweeg niet en spreek niet. Tijdens het oppompen knippert het polssymbool. De stijgende druk wordt als stijgende getallen, de pols wordt als golf weergegeven.

Belangrijk:

- Door het aantikken van het veld „stop“ of het indrukken van de starttoets 10 aan de module kunt u de meting altijd afbreken. De lucht ontsnapt uit de manchet.

- Wordt tijdens de meet- procedure een bericht ontvangen, dan wordt de procedure afgebroken. De manchet wordt ontlucht.

5.4 Het meetresultaat

Het apparaat pompt de manchet net zo lang op tot er een druk is bereikt die voldoende is voor de meting. Daarna laat het toestel de lucht uit de manchet en toont het meetresultaat.

Meting klaar 14-08-11 16:39 Blooddrak 126 77 SYS mmHg OM mmHg Kok 56 bpm Opmarkingen Opslaan

1. Weergave:
2. Systolische druk
3. Diastolische druk
4. Hartslagfrequentie

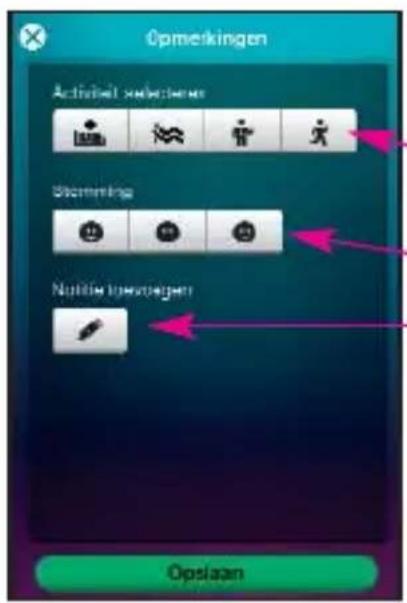

Tik op het veld "Opmerkingen" om het invoerveld voor opmerking voor de meting te openen.

Opmekingen ActiveNet - kellekenter Stoverning Nuttie Inverlagen Opslaan

1. Optionele opmerkingen:
2. Activiteit (ziek, rust, normale activiteit, sport)
3. Stemming
4. Notities Opmerkingen worden in de statistiek en in het dagboek weergegeven.

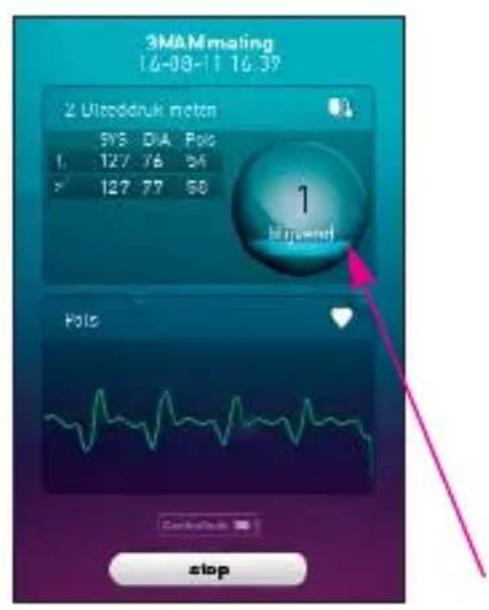

5.5 3MAM-meting

Met de 3MAM-meting kunt u preciezere meetwaarden bereiken, vooral als uw bloeddruk sterk schommelt. Hierbij worden 3 metingen na elkaar uitgevoerd en daaruit wordt de gemiddelde waarde berekend.

3MAM mating 14-08-11 16:37 2 Ultersdruk meten SYS DIA Pols 1. 127 76 54 > 127 77 58 1 Heart rate Pols Stop

U kunt de 3MAM-meting in de VitaDock (App) of door het indrukken van de toets 3MAM 6 aan de

CardioDock-module starten.

Er worden 3 metingen uitgevoerd. Tussen de verschillende metingen is er een pauze van 15 seconden.

Op het display wordt de resterende tijd tot de volgende meting weergegeven.

De volgende metingen starten automatisch, blijft u tijdens de metingen rustig zitten.

Melting klaar Blooddrui 124 mmHg 73 mmHg Pola 74 Lom Opmarkingen Opaluan

Na het beëindigen van de laatste meting krijgt u het resultaat te zien, dit resultaat kunt u zoals gebruikelijk van commentaar voorzien en daarna opslaan.

5.6 Meetresultaten weergeven en beheren

U kunt altijd testresultaten oproepen. Aantikken van het betreffende symbool roept de testresultaten op.

5.6.1 Statistiek

Door het aantippen van het symbool „Statistiek“ wordt de Cardiostatistiek geladen. Het display toont de metingen van de laatste 3 dagen.

Systole = witte cirkel Diastole = groen punt 3MAM = rode cirkel

Draai uw toestel 90° en tik op het betreffende veld om naar de andere testresultaten te gaan:

1 dag, 1 week, 1, 3, 6 maanden, 1 jaar of totaal.

1 week

De metingen van een week worden weergegeven.

Door de display- weergave naar links te schuiven kunt u het totaaloverzicht: Stemming en activiteit laten weergeven.

CardioDock-dagbeek 3 / 2581 85pm good 119 85 good 50% mmHg DIA mmHg 19-07-11 06:00

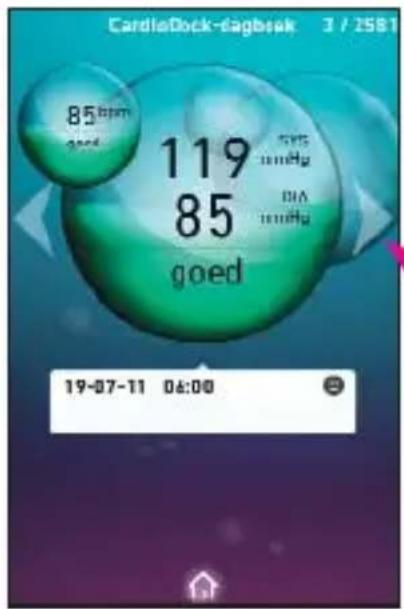

5.6.2 Dagboek

Door het aantikken van het symbool „Dagboek“ wordt het Cardiodagboek van het actieve gebruikersprofiel geladen. Tip op de pijlen om in het dagboek te bladeren.

5.6.3 Bericht versturen

U hebt de mogelijkheid om de maandberichten van het actieve gebruikersprofiel via e-mail te versturen, bijv. naar uw arts. Raadpleeg de gebruiksaan-wijzing van uw iPhone/iPod Touch/iPad voor het instellen van een e-mailadres om rapporten te kunnen versturen. Wordt het display CardioDock weergegeven, tikt u op het symbool schuift u het display naar "Algemene instellingen".

Tik op het symbool „Bericht“, dan worden de maandberichten weergegeven. Door het aantikken van de pijlen gaat u naar de vorige of de volgende maand. Door het display naar boven en onder te schuiven, kunt u de verschillende dagen van de maand bekijken. Tik op „Bericht versturen“ om de gegevens via e-mail te versturen.

Globale Installungen Influsion CardiacDock Thermostalls

VitaBook bericht juli 2011 dinsdag 19 juli 2011 18:00 103 50% mmHg DIA 75 60Hz 18:00 88 Pole bpm 18:00 123 50% mmHg DIA 81 60Hz 18:00 90 Pole bpm Bericht ventures

5.7 Toevoegen van gebruikersprofielen

Persopalijke Insellingen Voor uw persolitijke gegeveits en om uw profit Gefd uw voor-an scherpen om Julien Smith Afinwijkem Gezachn hiurivijfik bouwa Suisverbeidw. Sjärkerel 1800 Grachte-wertheid cm Inser-Inch Hoogte 17B cm Vser een wachtwoord voor uw profit in ****** Opslaan U hebt VitaDo gebruji maken a) Bij h Vita nieu aan b) Tik e pers

U hebt de mogelijk om in de VitaDock App 3 bijkomende gebruikersprofielen aan te maken.

Hiervoor zijn er 2 mogelijkheden:

a) Bij het starten van de Vitadock App kunt u een nieuw gebruikersprofiel aanmaken.
b) Tik op het symbool persoonlijke instellingen en meldt u uit het actuele gebruikersprofiel af door op "Afmelden" te tippen.

VitalDock Bewerken Kink men gebruikenprofil Janna Smith John Smith Nieuwe accours

Zodra u zich uit uw gebruikersprofiel afgemeld hebt, kunt u op het volgende beeldscherm een extra gebruikerprofiel aanleggen. Tik hiervoor onderaan op het veld "Nieuw gebruikersprofiel".

Daarna kunt u een extra gebruikersprofiel aanleggen.

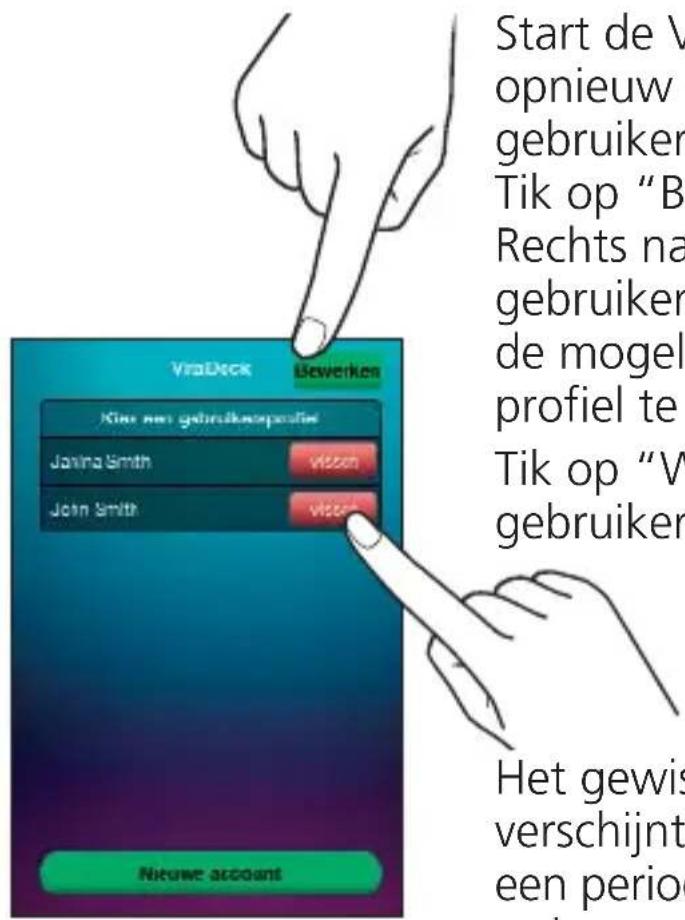

5.8 Wissen van gebruikersprofielen

Start de V opnieuw gebruiker Tik op "B Rechts na gebruiker de mogel profiel te Tik op "V gebruiker VraDeck Bewerken Kiss het gebruikenanspaafie Janina Smith Vizzen John Smith Vizzen Het gewis verschijnt een perioc Nieuwe account

Start de VitaDock App opnieuw of sluit uw gebruikersprofiel. Tik op "Bewerken". Rechts naast het gebruikersprofiel verschijnt de mogelijkheid om het profiel te wissen. Tik op "Wissen" om het gebruikersprofiel te wissen.

Het gewiste gebruikersprofiel verschijnt in het grijs. Binnen een periode van 14 dagen hebt u de mogelijkheid om het gewiste gebruikersprofiel door aan te tikken te heractiveren. Na het verstrijken van 14 dagen wordt het gebruikersprofiel automatisch definitief uit de App gewist.

Attentie!

Het gebruikersprofiel, alle meetwaarden en ingevoerde gegevens worden onher-roepelijk gewist. Er is geen mogelijkheid om deze herstellen.

6.1 Probleemoplossing

Ongewoon meetresultaat

• Herhaal de test
• De manchet werd niet correct gepositioneerd of niet correct omgedaan.
• De lichaamshouding werd tijdens de meting niet correct behouden.
• Tijdens de meting werd gesproken, de arm of het lichaam bewogen of u bent gespannen of nerveus.
• Krijgt u meermaals een ongewoon meetresultaat, neem dan contact op met uw arts.

Onregelmatige hartslag (aritmie)

- Dit toestel is niet geschikt voor personen met sterk onregelmatige hartslag.

Manchet pompt niet correct op

• Controleer of de luchtslang correct aangesloten is.
• De luchtslang is afgeklemd of lek.

Toestel reageert niet

• Het Apple-toestel is niet juist met de bloeddrukmeetmodule verbonden.
• De accu is te zwak.
• Scheid Apple-toestel en module van elkaar, roep de software opnieuw op en verbind het Apple-toestel opnieuw met de module.

6.2 Reiniging en onderhoud

Uw CardioDock bloeddrukmeetmodule is een precisie-toestel. Behandel de module zorgvuldig om de elektronica niet te beschadigen en functiestoringen te vermijden.

Gelieve de volgende aanwijzingen in acht te nemen:

- Gebruik geen agressieve reinigingsmiddelen of sterke borstels.

- Reinig het toestel met een zachte met neutraal reinigingsmiddel bevochtigde doek. In het toestel mag geen water binnendringen. Gebruik het toestel pas nadat het volledig droog is.

- Stel het instrument niet bloot aan direct zonlicht, beveilig het tegen vuil en vochtigheid.

- Het manchet mag alleen opgeblazen worden als het op de bovenarm is bevestigd.

- Houd de manchet schoon. Werd de manchet vuil, haal hem dan van het toestel en reinig hem met een lichte zeepoplossing. Spoel met koud water grondig na en laat de manchet aan de lucht drogen. Steek de manchet niet in de droger en strijk hem niet.

- Ook als u het toestel langere tijd niet gebruikt, laad het toestel een keer per maand volledig op.

- Bewaar de module na elk gebruik in de meegeleverde opbergtas.

- Meettechnische controle Het instrument is door de fabrikant gekalibreerd voor een gebruiksduur van twee jaar. De meettechnische controle is bij industrieel gebruik uiterlijk alle twee jaar vereist. De controle kan tegen betaling en overeenkomstig de Duitse "Medizinprodukte-Betreiber Verordnung" (voorschriften voor exploitanten van medische producten) door een daartoe bevoegd persoon of een geautoriseerde verpleeginstelling worden uitgevoerd.

6.3 Richtlijnen en normen

Deze bloeddrukmeter voldoet aan de eisen van de EU-norm "93/42/EWG" voor nietinvasieve bloeddrukmee-tinstrumenten. Het is gecertificeerd volgens de EG richtlijnen en voorzien van het CE-merk (conformiteits-merk) "CE 0483".

C€0483

De bloeddrukmeter voldoet aan de Europese voorschriften EN 60601-1/+A1/+A2, EN 60601-1-2, EN 1060/+A1, EN 1060-3/+A1.

Elektromagnetische verdraagbaarheid:

Het apparaat voldoet aan de eisen van norm EN 60601-1-2 voor de elektromagnetische verdraagbaarheid. Details over deze meetgegevens kan u aanvragen via MEDISANA.

6.4 Afvalbeheer

Dit module mag niet samen met het huishou-delijk afval worden aangeboden.

ledere consument is verplicht, alle elektrische of elektronische apparaten, ongeacht of die schadelijke stoffen bevatten of niet, bij een

milieudepot in zijn stad of bij de handelaar af te geven, zodat ze op een milieuvriendelijke manier kunnen worden verwijderd.

Haal de accu uit het apparaat voordat u het apparaat verwijdert. Gooi gebruikte batterijen niet bij het huisvuil, maar breng deze naar de daarvoor bestemde afvalverwerking of lever deze in bij een speciaal daarvoor bestemd inzamelstation bij de supermarkt of elektrawinkelier.

Wendt u zich betreffende het afvalbeheer tot uw gemeente of handelaar.

Het verpakkingsmateriaal kan opnieuw worden gebruikt of gerecycled. Zorg ervoor dat het gebruikte verpakkingsmateriaal bij de daarvoor bestemde afvalverwerking terechtkomt.

6.5 Technische specificaties

Productnaam : CardioDock

Bloeddrukmeetmodule

Werkt op : Apple-toestellen

Drukopbouw : automatisch met pomp

Ontluchting : automatisch

Meetbereik

bloeddruk : 30 - 280 mmHg

Meetbereik pols : 40 – 200 slagen / min

Maximale

meetafwijking van

de statische druk : ±3 mmHg

Maximale

meetafwijking van

de polswaarden : ±5%

Geheugencapaciteit : volgens geheugencapaciteit van het aangesloten Apple-toestel iPhone of iPod touch

Bedrijfsvoorwaarden : +10 °C t/m +40 °C, 15 % t/m 85 % luchtvochtigheid

Opbergvoorwaarden : -5 °C t/m +50 °C, <90% luchtvochtigheid

Afmetingen : 120 x 84 x 65 mm (Lx BxH)

Manchet : 22 - 32 cm manchet voor volwassenen met normale bovenarmomvang (grootte M)

Gewicht : ca. 450 g

In het kader van onze voortdurende inspanningen naar verbeteringen, behouden wij ons het recht voor om qua vormgeving en op technisch gebied veranderingen aan ons product door te voeren.

7.1 Garantie en reparatievoorwaarden

Wendt u zich voor garantiegevallen altijd tot uw leverancier of tot onze klantendienst. Moet u het apparaat opsturen, stuur het dan samen met de klacht en een kopie van de aankoopbon naar onze klantendienst.

Voor garantie gelden de volgende voorwaarden:

1. Voor de producten van MEDISANA geldt een garantietermijn van drie jaar vanaf de datum van aankoop. Deze kan door middel van de verkoopbon of factuur worden aangetoond.
2. Alle klachten, die het gevolg zijn van materiaal-en/of fabricagefouten worden binnen de garantie-termijn kosteloos verholpen.

3. Een geval van garantie leidt niet tot automatische verlenging van de garantietermijn, noch voor het apparaat zelf noch voor de vervangbare onderdelen.

4. Uitgesloten van garantie zijn:

a. Alle schade die ontstaan is door ondeskundige behandeling, b.v. het niet op de juiste wijze volgen van de gebruiksaanwijzing
b. Beschadigingen, die zijn ontstaan door reparaties door de koper of een ander onbevoegd persoon

c. Transportschade, die is ontstaan op weg van de verkoper naar de verbruiker of tijdens het opsturen naar de klantendienst
d. Accessoires die aan een normale slijtage onderhevig zijn, zoals accu, manchet enz..

1. De fabrikant neemt geen verantwoording voor directe of indirecte vervolgschade die door het apparaat veroorzaakt wordt. Ook niet als de schade aan het apparaat als garantiegeval erkend is.

MEDISANA AG

Jagenbergstraße 19

41468 NEUSS

Duitsland

Neem bij service contact op met:

MEDISANA Benelux N.V.

Euregiopark 30

6467 JE Kerkrade

NEDERLAND

Tel.: 0031 / 45 547 0860

Fax : 0031 / 45 547 0879

eMail: [e-mail]
