Producttype	Motorfiets
Merk	Yamaha
Model	MT01 (2006)
Totale lengte	2185 mm
Totale breedte	800 mm
Totale hoogte	1105 mm
Zadelhoogte	825 mm
Wielbasis	1525 mm
Grondspeling	145 mm
Gewicht (met olie en brandstof)	262,0 kg
Maximaal draagvermogen	199 kg
Brandstoftankinhoud	15,0 L
Aanbevolen brandstof	Normale loodvrije benzine (RON 91 of hoger)
Accu	12 V, 12,0 Ah (GT14B-4)
Motortype	Luchtgekoeld, 4-takt, OHV, 2-cilinder V-blok
Cilinderinhoud	1670 cm³
Startsysteem	Elektrische starter met startblokkeersysteem
Hoofdfuncties	Startblokkeersysteem (immobilizer), EXUP-uitlaatregeling, Multifunctioneel display met toerenteller en klok, Verstelbare voorvork en achterschokdemper, Hydraulische koppeling, ABS (optioneel)
Onderhoud	Periodiek onderhoudsschema vereist; olie verversen elke 10000 km, oliefilter vervangen om de 20000 km, ketting smeren elke 1000 km
Veiligheid	Startspersysteem (schakelt motor uit bij neergelaten zijstandaard), Waarschuwingslampjes voor brandstofniveau, motorstoring, startblokkering, en richtingaanwijzers
Originele onderdelen	Yamaha originele onderdelen aanbevolen voor reparatie en onderhoud

Veelgestelde vragen - MT01 (2006) YAMAHA

Hoe start ik de motor van de Yamaha MT01?

Draai de contactsleutel naar 'ON', zet de noodstopschakelaar op '○', schakel de versnellingsbak in de vrijstand (het vrijstandcontrolelampje moet branden) en druk de startknop in. Zorg dat de zijstandaard omhoog is geklapt.

Welk type motorolie is aanbevolen en wat is de juiste hoeveelheid?

Gebruik motorolie van het type API Service SG of hoger, JASO MA. De hoeveelheid is 3,70 L bij een normale verversing zonder filtervervanging, en 4,10 L met vervanging van het oliefilterpatroon.

Hoe stel ik de voorvorkvering af?

De voorvork heeft aparte instellingen voor veervoorspanning, uitveerdemping en inveerdemping. Draai de stelbout voor veervoorspanning voor stugger (richting a) of zachter (b). Voor uitveerdemping draait u de stelschroef; voor inveerdemping de stelbout. Geef beide vorkpoten dezelfde afstelling.

Wat is de maximale belasting van de MT01?

Het totale gewicht van bestuurder, passagier, accessoires en bagage mag niet meer zijn dan 199 kg. Verdeel het gewicht gelijkmatig en houd het zo laag mogelijk.

Hoe onderhoud ik de aandrijfketting?

Controleer de spanning elke 1000 km en na elke wasbeurt of rit in de regen. Stel de spanning bij indien nodig en smeer de ketting met speciale smering voor O-ringkettingen.

Wat betekent het waarschuwingslampje motorstoring?

Het waarschuwingslampje motorstoring brandt of knippert wanneer een elektrisch circuit dat de motorwerking controleert defect is. Laat het zelfdiagnosesysteem controleren door een Yamaha dealer.

Hoe vervang ik een gloeilamp in de koplamp?

Verwijder het stroomlijnpaneel en de koplampunit. Vervang de defecte halogeenlamp (dimlicht 51W, grootlicht 55W) door een nieuwe. Raak de glasbol niet aan; gebruik een schone doek. Monteer alles in omgekeerde volgorde.

Wat is de aanbevolen bandenspanning?

Voor koude banden: voorband 250 kPa (36 psi), achterband 290 kPa (42 psi) bij normale belasting tot 90 kg. Bij hoge snelheid dezelfde waarden.

Hoe werkt het startblokkeersysteem?

Het systeem gebruikt een codeersleutel (rood) om standaardsleutels (zwart) te coderen. Alleen gecodeerde sleutels kunnen de motor starten. Bewaar de codeersleutel veilig. Het controlelampje startblokkering knippert na 30 seconden als de motor uit is.

Hoe stel ik de achterschokdemper af?

Draai de borgmoer los, stel de veervoorspanning met de stelmoer (stugger = richting a, zachter = b). Meet afstand A: 155 mm (zacht), 150 mm (standaard), 145 mm (hard). Stel uitveerdemping met stelknop, inveerdemping met stelschroef. Draai borgmoer vast op 42 Nm.

GEBRUIKSAANWIJZING MT01 (2006) YAMAHA

Verklaren hierbij dat het product:

Type apparaat: STARTBLOKKERING

Typeaanduiding: 5SL-00

in overeenstemming is met de volgende norm(en) of documenten:

R&TTE richtlijn(1999/5/EC)

EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)

Richtlijn betreffende motorvoertuigen op twee of drie wielen(97/24/EC: Hoofdstuk 8, EMC)

Plaats van afgifte: Shizuoka, Japan

Datum van afgifte: 1 augustus 2002

Overzicht van wijzigingen

Nr. Inhoud Datum

1	Om contactpersoon te wijzigen en typeaanduiding te integreren.	9 juni 2005
2	Overgang van norm EN60950 naar EN60950-1	27 februar 2006

Naam en handtekening vertegenwoordiger

MORIC CO., LTD.

1450-6 Mori-machi Shuchi-gun Shizuoka 437-0292 JAPAN Telefoon [phone] Fax [phone]

Welkom in de wereld van Yamaha rijders!

Als eigenaar van de MT01 profiteert u van Yamaha's ervaring en technische kennis in het ontwerpen en fabriceren van producten van topkwaliteit, waarmee Yamaha haar verdiende reputatie van betrouwbaarheid heeft verworven.

Neem rustig de tijd om deze handleiding aandachtig door te lezen, zodat u plezier zult hebben van alle functies van uw MT01. Deze gebruikershandleiding geeft instructies over bediening, inspectie en onderhoud van de motorfiets, terwijl ook wordt beschreven hoe u uzelf en anderen persoonlijk letsel en schade kunt besparen.

Verder helpen allerlei tips in deze handleiding om uw motorfiets in optimale conditie te houden. Als er tenslotte toch nog vragen zijn, aarzel dan niet en neem contact op met de Yamaha dealer.

Het Yamaha team wenst u veilig en plezierig rijden toe. En vergeet niet, veiligheid voor alles!

BELANGRIJKE INFORMATIE IN DE HANDLEIDING

DAU10151

Bijzonder belangrijke informatie is in deze handleiding gemarkeerd met de volgende aanduidingen:

	Het Safety Alert symbool betekent ATTENTIE! LET OP! HET GAAT OM UW VEILIGHEID!
	Wanneer instructies vermeld in een WAARSCHUWING niet worden opgevolgd, kan dit leiden tot ernstig of zelfs dodelijk letsel voor de motorrijder, omstanders of degene die de motorfiets inspecteert of repareert.
LET OP:	De aanduiding LET OP staat vermeld bij speciale voorzorgsmaatregelen die moeten worden genomen om schade aan de motorfiets te voorkomen.
OPMERKING:	De aanduiding OPMERKING staat bij belangrijke informatie die procedures kan vergemakkelijken of verhelderen.

OPMERKING:

• Deze handleiding moet worden gezien als een permanent onderdeel van deze motorfiets en moet altijd bij de motorfiets blijven, ook als deze ooit wordt verkocht.
• Yamaha werkt voortdurend aan verbeteringen ten aanzien van productontwerp en kwaliteit. Om deze reden kan soms sprake zijn van kleine tegenstrijdigheden tussen uw motor en de beschrijving ervan in deze handleiding, ook al bevat de handleiding de meest recente productinformatie ten tijde van publicatie. Als u vragen heeft over deze handleiding, neem dan contact op met uw Yamaha dealer.

WAARSCHUWING

DWA10030

LEES DEZE HANDLEIDING AANDACHTIG HELEMAAL DOOR VOORDAT U DEZE MOTORFIETS GAAT GEBRUIKEN.

*Product en specificaties kunnen zonder voorafgaande aankondiging worden gewijzigd.

BELANGRIJKE INFORMATIE IN DE HANDLEIDING

DAU36390

MT01

HANDLEIDING

©2006 door Yamaha Motor Co., Ltd.

1e uitgave, augustus 2006

Alle rechten voorbehouden.

Elke vorm van herdruk of onbevoegd gebruik

zonder schriftelijke toestemming van

Yamaha Motor Co., Ltd.

is uitdrukkelijk verboden.

Gedrukt in Nederland.

INHOUDSOPGAVE

VEILIGHEIDSINFORMATIE ....1-1

BESCHRIJVING 2-1

Aanzicht linkerzijde....2-1

Aanzicht rechterzijde 2-2

Bedieningen en instrumenten......2-3

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN ....3-1

Startblokkeersysteem 3-1

Contactslot/stuurslot 3-2

Controle- en waarschuwingslampjes ....3-3

Multifunctioneel display ....3-5

Antidiefstal-alarmsysteem (optie) ...3-8

Stuurschakelaars ....3-9

Koppelingshendel 3-10

Schakelpedaal 3-11

Remhendel 3-11

Rempedaal 3-11

Tankdop 3-12

Brandstof 3-12

Tankbeluchtingsslang/ overloopslang ....3-13

Uitlaatkatalysator ....3-14

Zadel 3-14

Afstellen van de voorvork ....3-15

Afstellen van de schokdemperunit ....3-16

Controlelijst voor gebruik 4-2

GEBRUIK EN BELANGRIJKE

RIJ-INFORMATIE 5-1

Starten van de motor 5-1

Schakelen 5-2

Tips voor een zuinig brandstofverbruik 5-3

Inrijperiode 5-3

Parkeren 5-4

PERIODIEK ONDERHOUD EN

KLEINERE REPARATIES 6-1

Boordgereedschapset 6-1

Periodiek smeer- en onderhoudsschema 6-2

Het stroomlijnpaneel verwijderen en aanbrengen 6-6

Controleren van de bougies ...... 6-7

Motorolie en oliefilterpatroon ..... 6-8

Luchtfilterelement 6-11

Controleren van de vrije slag gaskabel 6-11

Klepspeling 6-12

Banden 6-12

Gietwielen 6-15

Koppelingshendel 6-15

Remlichtschakelaar afstellen ..... 6-15

Controleren van voor- en achterremblokken 6-16

Controleren van remvloeistofniveau 6-16

Rem- en koppelingsvloeistof verversen 6-17

Spanning aandrijfketting 6-18

Reinigen en smeren van de aandrijfketting 6-19

Controleren en smeren van kabels 6-20

Controleren en smeren van gasgreep en gaskabel 6-20

Controleren en smeren van rem- en schakelpedalen ...... 6-20

Controleren en smeren van rem- en koppelingshendels ..... 6-21

Controleren en smeren van zijstandaard 6-21

Voorvork controleren 6-22

Controle van stuursysteem ...... 6-22

Controleren van wiellagers ..... 6-23

Accu 6-23

Zekeringen vervangen 6-24

Koplampgloeilamp vervangen ..... 6-26

Achterlicht/remlicht unit 6-28

Gloeilamp in richtingaanwijzer vervangen 6-28

INHOUDSOPGAVE

Gloeilamp in kentekenverlichting vervangen 6-29

Vervangen van een parkeerlichtgloeilamp ....6-30

Ondersteunen van de motorfiets 6-31

Problemen oplossen ....6-31

Storingzoekschema 6-32

VERZORGING EN STALLING

VAN DE MOTORFIETS....7-1

Matkleur, let op ....7-1

Verzorging 7-1

Stalling 7-4

SPECIFICATIES 8-1

GEBRUIKERSINFORMATIE....9-1

Identificatienummers ......9-1

VEILIGHEIDSINFORMATIE

DAU10281

MOTORFIETSEN ZIJN TWEEWIELIGE VOERTUIGEN. HUN VEILIG GEBRUIK EN WERKING ZIJN AFHANKELIJK VAN JUIS- TE RIJTECHNIEKEN EN VAN DE DES- KUNDIGHEID VAN DE BESTUURDER. ELKE BESTUURDER MOET BEKEND ZIJN MET DE VOLGENDE VEREISTEN ALVORENS MET DEZE MOTOR TE GAAN RIJDEN.

HIJ OF ZIJ MOET:

●DOOR EEN COMPETENTE INFORMATIEBRON GRONDIG ZIJN INGELICHT OVER ALLE ASPECTEN VAN HET MOTORRIJDEN.
●ZICH HOUDEN AAN DE WAAR-SCHUWINGEN EN ONDERHOUD-SEISEN VERMELD IN DE GEBRUIKERSHANDLEIDING.
●GRONDIG GETRAIND ZIJN IN VEILIGE EN CORRECTE RIJTECHNIEKEN.
●GEBRUIKMAKEN VAN PROFESSIONELE TECHNISCHE SERVICE, ZOALS AANGEGEVEN IN DE GEBRUIKERSHANDLEIDING EN/OF WANNEER DE MECHANISCHE CONDITIONS DIT VEREISEN.

Veilig rijden

• Controleer de machine altijd voor u gaat rijden. Een zorgvuldige controle kan een ongeval helpen voorkomen.
• Deze motorfiets is gebouwd voor het vervoer van de bestuurder plus een passagier.
• Het niet opmerken en herkennen van motorfietsen door andere weggebruikers vormt de belangrijkste oorzaak van auto-/motorongevallen. Vaak worden ongevallen veroorzaakt doordat een autobestuurder de motor niet heeft gezien. Zorg dat u opvalt, dat blijkt het meest effectief om het risico op een dergelijk type ongeval te verminderen.

Dus:

• Draag een jack in felle kleuren.
• Wees extra voorzichtig bij het nade- ren en passeren van kruisingen, daar doen ongelukken met motor- fietsen zich namelijk het meest voor.
• Ga daar rijden waar andere weggebruikers u kunnen zien. Ga niet rijden in de dode zichthoek van een andere weggebruiker.

- Bij veel ongevallen zijn onervaren bestuurders betrokken. Veelal zijn bestuurders die bij een ongeval betrokken waren zelfs niet in het bezit van een geldig motorrijbewijs.

• Zorg dat u bekwaam bent om te rijden en leen uw motorfiets alleen uit aan ervaren motorrijders.
• Weet wat u wel en niet aankunt. Door rekening te houden met uw beperkingen helpt u ongelukken voorkomen.
• We raden aan om het motorrijden te oefenen op plekken waar geen verkeer is, totdat u grondig bekend bent met de motor en zijn bediening.

- Ongelukken worden vaak veroorzaakt door een fout van de motorbestuurder. Veel bestuurders houden bij het ingaan van een bocht een TE HOGE RIJSNELHEID aan of rijden te lang rechtop (onvoldoende schuinliggen bij de bewuste rijsnelheid), zodat de bocht dan te wijd wordt genomen.

- Neem altijd de maximum snelheid in acht en rijd nooit sneller dan de wegcondities en het verkeer toestaan.

- Geef altijd richting aan voordat u afslaat of van rijstrook wisselt. Zorg dat andere weggebruikers u kunnen zien.

- De zithouding van de bestuurder en de passagier is belangrijk voor een goede besturing.

- De bestuurder moet tijdens het rijden beide handen aan het stuur houden en beide voeten op de bestuurdersvoetsteunen, om zo de macht over het stuur te behouden.

- De passagier hoort steeds de bestuurder, de zadelband of de handgreep, indien aanwezig, met beide handen vast te houden en beide voeten op de passagiersvoetsteunen te houden.

- Neem nooit een passagier mee die niet in staat is om beide voeten stevig op de passagiersvoetsteunen te zetten.

●Rijd nooit onder invloed van alcohol of andere drugs.

- Deze motorfiets is uitsluitend ontworpen voor gebruik op verharde wegen. De machine is niet bedoeld voor off-road gebruik.

Beschermende kleding

Motorongelukken met dodelijke afloop betreffen meestal hoofdletsel. Het dragen van een helm is de belangrijkste factor bij het voorkomen of reduceren van hoofdletsel.

●Draag altijd een goedgekeurde helm.

- Draag ook een gezichtskap of een veiligheidsbril. Zonder oogbescherming kan uw zicht door de rijwind verslechteren, waardoor u gevaren mogelijk te laat opmerkt.

●Door een jack, stevige schoenen, een lange broek, handschoenen e.d. te dragen verkleint u de kans op schaafwonden of ontvellingen.

- Draag nooit loszittende kleding, deze kan blijven haken aan bedieningshandgrepen of door de wielen worden gegrepen en zo een ongeval of letsel veroorzaken.

●Raak nooit de motor of het uitlaatsysteem aan terwijl de motor draait. Deze onderdelen worden zeer heet en kunnen zo brandwonden veroorzaken. Draag altijd beschermende kleding die uw benen, enkels en voeten bedekt.

- De hierboven vermelde voorzorgsmaatregelen gelden ook voor passagiers.

Technische wijzigingen

Door het aanbrengen van technische wijzigingen die niet door Yamaha zijn goedgekeurd, of door originele onderdelen te verwijderen, kan deze motor onveilig worden in het gebruik en ernstig persoonlijk letsel veroorzaken. Door dergelijke wijzigingen kan het gebruik van uw motor ook onwettig worden.

Het monteren van accessoires of het vervoer van bagage kan een negatief effect hebben op de rijstabiliteit en het weggedrag als hierdoor de gewichtsverdeling van de motor verandert. Wees uiterst voorzichtig bij het monteren van accessoires of het beladen van uw motor, om zo mogelijke ongevallen te vermijden. Pas extra op wanneer u op een motor rijdt die beladen is of waaraan accessoires zijn gemonteerd. Hier volgen enkele algemene richtlijnen bij het beladen van de motor of het monteren van accessoires:

Beladen

Het totale gewicht van de bestuurder, passagier, accessoires en bagage mag de maximale gewichtslimiet niet overschrijden.

Maximale belasting:

199 kg (439 lb)

VEILIGHEIDSINFORMATIE

Let op het volgende wanneer u tot deze gewichtslimiet belaadt:

• Het zwaartepunt van bagage en accessoires moet zo laag mogelijk liggen en zo dicht mogelijk bij de motor. Zorg dat het gewicht zo gelijkmatig mogelijk over beide zijden van de motor wordt verdeeld, om zo onbalans of instabiliteit te beperken.
  ●Als gewicht gaat schuiven kan zich een plotselinge onbalans voordoen. Controleer voordat u gaat rijden of accessoires en bagage stevig aan de motor zijn bevestigd. Controleer de bevestigingspunten voor accessoires en bagage regelmatig.
• Bevestig nooit omvangrijke of zware goederen aan het stuur, de voorvork of het voorwielspatbord. Dergelijke voorwerpen, inclusief bagage als slaapzakken, plunjezakken of tenten, kunnen een instabiel weggedrag of een te trage reactie op het stuur veroorzaken.

Accessoires

Originele Yamaha accessoires werden speciaal ontworpen voor montage aan deze motor. Yamaha is niet in staat om alle overige leverbare accessoires te testen. U bent dus zelf verantwoordelijk voor de juiste keuze, installatie en gebruik van niet-Yamaha accessoires. Wees zorgvuldig bij de keuze en installatie van accessoires.

Volg bij de montage van accessoires de onderstaande richtlijnen en die vermeld onder het kopje "Beladen".

- Monteer nooit accessoires en vervoer nooit bagage als deze een nadelige invloed hebben op de prestaties van uw motor. Inspecteer het accessoire zorgvuldig alvorens het te gebruiken, om zeker te zijn dat het de grondspeling of de hellinghoek op geen enkele manier vermindert, de veerweg, de stuuruitslag of de bediening beperkt of lampen of reflectors afdekt.

• Accessoires die aan of nabij het stuur of de voorvork zijn gemonteerd zullen mogelijk instabiliteit veroorzaken door een foutieve gewichtsverdeling of door aërodynamische effecten. Accessoires aan het stuur of nabij de voorvork moeten zo licht mogelijk zijn en tot een minimum worden beperkt.
• Omvangrijke accessoires kunnen door hun aërodynamisch effect van invloed zijn op de rijstabiliteit van de motor. De motor kan door rijwind worden opgetild of bij zijwind instabiel worden. Zulke accessoires kun-

nen ook instabiliteit veroorzaken terwijl u grote voertuigen inhaalt of door deze wordt ingehaald.

- Sommige accessoires noodzaken de bestuurder om een andere dan de normale zitpositie in te nemen. Zo'n verkeerde zitpositie beperkt de bewegingsvrijheid van de bestuurder en kan een comfortabele bediening hinderen, zodat we dergelijke accessoires sterk afraden.

- Wees voorzichtig bij het aanbrengen van elektrische accessoires. Als elektrische accessoires de capaciteit van het elektrisch systeem van de motorfiets te boven gaan, kan zich een gevaarlijke elektrische storing voordoen waardoor de verlichting of de motor uitvalt.

Benzine en uitlaatgassen

●BENZINE IS ZEER GEMAKKELIJK ONTVLAMBAAR:

• Zet de motor altijd af als u benzine tankt.
• Pas op en mors tijdens het tanken geen benzine op de motor of op het uitlaatsysteem.

• Tank niet terwijl u rookt of in de na-bijheid bent van open vuur.

• Start de motor nooit in een afgesloten ruimte en laat hem dan niet draaien. De uitlaatgassen zijn giftig en kunnen al heel snel bewusteloosheid of dode- lijk letsel veroorzaken. Start de motor alleen in de open lucht of in een ruimte die voldoende ventilatie heeft.

• Zet de motor altijd uit voordat u de motorfiets onbeheerd achterlaat en neem de sleutel uit het contactslot. Let op het volgende als u de motor gaat parke-ren:

• De motor en het uitlaatsysteem kunnen heet zijn, parkeer de motorfiets daarom op een plek waar voetgangers en kinderen hier geen last van hebben.

• Parkeer de motor niet op een helling of op een zachte ondergrond, om omvallen te voorkomen.
• Parkeer de motor niet nabij een brandend toestel (bijv. een petroleumkachel) of bij open vuur, hij zou zo vlam kunnen vatten.

●Als u de motor in een ander voertuig vervoert, zorg dan dat deze rechtop staat. Als de motor schuin staat, kan er benzine uit de brandstoftank stromen.

- Roep onmiddellijk medische hulp in als u benzine heeft ingeslikt, veel ben-zinedamp heeft ingeademd of benzine

in uw ogen is terechtgekomen. Morst u benzine op uw huid of kleding, spoel de bewuste plek dan direct met zeepwater en trek andere kleding aan.

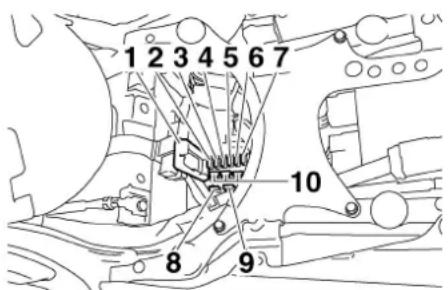

Aanzicht linkerzijde

DAU10410

1. Stelbout voor inveerdemping voorvork (pagina 3-15)
2. Stelschroef voor uitveerdemping voorvork (pagina 3-15)
3. Stelbout voor veervoorspanning voorvork (pagina 3-15)
4. Zadelslot (pagina 3-14)
5. Stelschroef voor inveerdemping schokdemperunit (pagina 3-16)
6. Schakelpedaal (pagina 3-11)
7. Stelmoer voor veervoorspanning schokdemperunit (pagina 3-16)

8. Stelknop voor uitveerdemping schokdemperunit (pagina 3-16)

9. Olieaftapplug (carter) (pagina 6-8)
   10.Olieaftapplug (oliereservoir) (pagina 6-8)
   11.Oliefilterpatroon (pagina 6-8)
   12.Olievuldop (pagina 6-8)

Aanzicht rechterzijde

DAU10420

1. Kentekenverlichting (pagina 6-29)
2. Remlicht/achterlicht (pagina 6-28)
3. Vloeistofreservoir achterrem (pagina 6-16)
4. Boordgereedschapset (pagina 6-1)
5. Bagageriembevestiging (pagina 3-19)
6. Hoofdzekering (pagina 6-24)
7. Zekeringenkastje (pagina 6-24)

8. Zekering brandstofinjectiesysteem (pagina 6-24)

9. Accu (pagina 6-23)
   10.Koplamp (pagina 6-26)
   11.Rempedaal (pagina 3-11)

Bedieningen en instrumenten

DAU10430

1. Koppelingshendel (pagina 3-10)
2. Schakelaargroep linkerstuurzijde (pagina 3-9)
3. Contactslot/stuurslot (pagina 3-2)
4. Multifunctioneel display (pagina 3-5)
5. Vloeistofreservoir voorrem (pagina 6-16)
6. Schakelaargroep rechterstuurzijde (pagina 3-9)
7. Gasgreep (pagina 6-11)
8. Remhendel (pagina 3-11)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

Startblokkeersysteem

DAU10972

1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)

Dit voertuig is voorzien van een startblokkeersysteem waarmee diefstal kan worden bemoeilijkt door de codering van de standaardsleutels te wijzigen. Het systeem bestaat uit de volgende onderdelen:

• een codeersleutel (met een rood bovendeel)
• twee standaardsleutels (met een zwart bovendeel) die opnieuw kunnen worden gecodeerd
• een transponder (die is geïntegreerd in de codeersleutel)

●een startblokkeereenheid
●een ECU
- een controlelampje van het startblokkeersysteem (Zie pagina 3-3.)

De sleutel met het rode bovendeel wordt gebruikt om de twee standaardsleutels te coderen. Het wijzigen van de codes is een ingewikkelde procedure. Breng het voertuig daarom met alle drie sleutels naar een Yamaha dealer om deze opnieuw te laten coderen. Gebruik de sleutel met het rode bovendeel niet om met het voertuig te rijden. Deze sleutel dient uitsluitend te worden gebruikt voor het opnieuw coderen van de standaardsleutels. Gebruik altijd een standaardsleutel om met het voertuig te rijden.

DCA11820

LET OP:

- BEWAAR DE CODEERSLEUTEL ZORGVULDIG! NEEM ONMIDDELLIJK CONTACT OP MET UW DEALER ALS DE SLEUTEL VERLOREN RAAKT! Als de codeersleutel verloren raakt, is het niet meer mogelijk om de standaardsleutels opnieuw te coderen. De standaardsleutels kunnen nog steeds worden gebruikt om het voertuig te starten, maar wanneer de codeersleutel vereist is (bijvoorbeeld als er een nieuwe standaardsleutel wordt gemaakt of alle sleutels verloren zijn geraakt) moet het volledige startblokkeersysteem wor-

den vervangen. Het is daarom aan te bevelen een van de twee standaardsleutels te gebruiken en de codeersleutel te bewaren op een veilige plaats.

●Dompel de sleutels niet onder in water.
- Stel de sleutels niet bloot aan extreem hoge temperaturen.
●Houd de sleutels uit de buurt van magneten (inclusief, maar niet uitsluitend, producten zoals luidsprekers etc.).
●Plaats geen zware voorwerpen op de sleutels.
●Probeer niet de sleutels te slijpen of de vorm ervan te veranderen.
●Probeer niet het kunststof boven- deel van de sleutels open te maken.
- Bevestig niet meer dan één sleutel van hetzelfde startblokkersysteem aan een sleutelring.
●Houd de standaardsleutels en sleutels van andere startblokkeersystemen uit de buurt van de codeersleutel van dit voertuig.
●Houd sleutels van andere startblokkeersystemen uit de buurt van het contactslot, deze kunnen signaal-storing veroorzaken.

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

Contactslot/stuurslot

DAU10471

Via het contactslot/stuurslot worden het ontstekingssysteem en de verlichtingssystemen bediend en wordt het stuur vergrendeld.

OPMERKING:

Gebruik de standaardsleutel (zwart bovendeel) voor het normale gebruik van het voertuig. Bewaar de codeersleutel (rood bovendeel) op een veilige plaats om verlies te voorkomen en gebruik de sleutel uitsluitend voor het opnieuw coderen van de standaardsleutels.

DAU36870

ON

Alle elektrische circuits worden voorzien van stroom; de instrumentenverlichting, het achterlicht, de kentekenverlichting en het

parkeerlicht gaan branden en de motor kan worden gestart. De sleutel kan niet worden uitgenomen.

OPMERKING:

De koplamp gaat automatisch branden als de motor wordt gestart en blijft aan totdat de sleutel naar "OFF" wordt gedraaid, zelfs als de motor afslaat.

DAU36881

OFF

Alle elektrische systemen zijn uitgeschakeld. De sleutel kan worden uitgenomen.

OPMERKING:

Deze motorfiets is uitgerust met een koelventilator voor de hitteschilden van de uitlaatdemper. De koelventilator bevindt zich onder het zadel. Als de temperatuur van de sensor voor de hitteschilden van de uitlaatdemper hoger is dan 55 °C (131 °F) zal de koelventilator maximaal vijf minuten aan blijven nadat de contactsleutel naar "OFF" is gedraaid en dan automatisch uitschakelen.

DAU10680

LOCK

Het stuur is vergrendeld en alle elektrische systemen zijn uitgeschakeld. De sleutel kan worden uitgenomen.

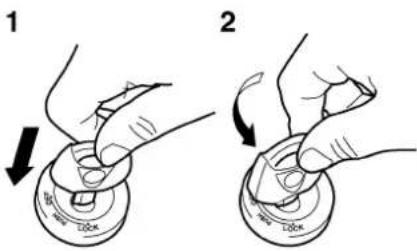

Om het stuur te vergrendelen

1. Drukken.

2. Draaien.

3. Draai het stuur helemaal naar links.

4. Druk de sleutel in de "OFF"-stand in en draai hem dan naar de "LOCK"-stand. Houd de sleutel hierbij ingedrukt.
5. Neem de sleutel uit.

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

Om het stuur te ontgrendelen

1

Druk de sleutel in en draai hem dan naar "OFF" terwijl de sleutel ingedrukt wordt gehouden.

DWA10060

WAARSCHUWING

Draai de contactsleutel nooit naar "OFF" of naar "LOCK" terwijl de machine rijdt; elektrische systemen worden dan afgeschakeld en mogelijk zult u zo de macht over het stuur verliezen of een ongeval veroorzaken. Zorg altijd dat de machine stilstaat voordat u de sleutel naar "OFF" of naar "LOCK" draait.

DAU10941

p≤ (Parkeren)

Het stuur is vergrendeld en het achterlicht, de kentekenverlichting en het parkeerlicht branden. De alarmverlichting en richtingaanwijzers kunnen worden ingeschakeld, maar alle andere elektrische systemen zijn uit. De sleutel kan worden uitgenomen. Het stuur moet zijn vergrendeld om de sleutel naar "p ≤slant " te kunnen draaien.

DCA11020

LET OP:

Gebruik de parkeerstand niet gedurende langere tijd, anders kan de accu ontladen raken.

DAU11003

Controle- en waarschuwings- lampjes

1. Waarschuwingslampje motorstoring "
2. Controlelampje linker richtingaanwijzers "
3. Vrijstandcontrolelampje "N"
4. Controlelampje startblokkering
5. Controlelampje brandstofniveau "
6. Controlelampje rechter richtingaanwijzers "→"
7. Controlelampje grootlicht " 3D"

DAU11030

Controlelampjes richtingaanwijzers “◀” em“ ”

Het bijbehorende controlelampje knippert terwijl de schakelaar voor richtingaanwijzers naar de linker- of rechterstand is gedrukt.

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

Vrijstandcontrolelampje "N"

DAU11060

Dit controlelampje brandt terwijl de versnel- lingsbak in de vrijstand staat.

DAU11080

Controlelampje grootlicht "ID"

2016年1月1日

Dit controlelampje brandt terwijl de koplamp is ingeschakeld voor grootlicht.

DAU11361

Waarschuwingslampje brandstofniveau “”

Dit waarschuwingslampje gaat branden wanneer het brandstofniveau daalt tot beneden ca. 3.0 L (0.79 US gal) (0.66 Imp.gal). Vul in dat geval zo snel mogelijk brandstof bij.

Het elektrisch circuit voor het waarschu-wingslampje controleert u door de sleutel naar "ON" te draaien.

Als het waarschuwingslampje niet een paar seconden lang oplicht en dan dooft, vraag dan een Yamaha dealer om het elektrisch circuit te testen.

OPMERKING:

Dit model is bovendien uitgerust met een zelfdiagnosesysteem voor het circuit van het waarschuwingslampje brandstofniveau. Als het waarschuwingslampje brandstofniveau defect is, wordt de volgende cyclus herhaald totdat de storing is opgeheven:

Het waarschuwingslampje brandstofniveau knippert acht keer en dooft dan gedurende 3.0 seconden. Als dit zich voordoet, vraag dan een Yamaha dealer de machine te controleren.

DAU11530

Waarschuwingslampje motorstoring

“”

Dit waarschuwingslampje gaat branden of knippert wanneer een elektrisch circuit dat de motorwerking controleert defect is. Vraag in dat geval een Yamaha dealer het zelfdiagnosesysteem te controleren. (Zie pagina 3-5 voor uitleg over de werking van het zelfdiagnosesysteem.)

Het elektrisch circuit voor het waarschuwingslampje controleert u door de sleutel naar "ON" te draaien. Als het waarschuwingslampje niet een paar seconden lang oplicht en dan dooft, vraag dan een Yamaha dealer om het elektrisch circuit te testen.

DAU38620

Controlelampje startblokkering

Het elektrisch circuit voor het controlelampje controleert u door de sleutel naar "ON" te draaien.

Als het controlelampje niet een paar secon- den lang oplicht en dan dooft, vraag dan een Yamaha dealer om het elektrisch circuit te testen.

Als de sleutel naar "OFF" wordt gedraaid, begint het controlelampje na 30 seconden te knipperen om aan te geven dat het startblokkeersysteem is ingeschakeld. Het controlelampje stopt na 24 uur met knipperen, maar het startblokkeersysteem blijft ingeschakeld.

Dit model is ook uitgerust met een zelfdiagnosesysteem voor het startblokkeersysteem. (Zie pagina 3-5 voor uitleg over de werking van het zelfdiagnosesysteem.)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

Multifunctioneel display

DAU36853

1. Klok
2. "RESET"-toets
3. Toerenteller
4. "SELECT"-toets
5. Snelheidsmeter
6. Kilometerteller/ritteller/ritteller brandstofreserve

DWA12421

! WAARSCHUWING

Zorg dat de machine stilstaat voordat u wijzigingen in de instellingen van de multifunctionele meter gaat aanbrengen.

Het multifunctionele display toont de volgende voorzieningen:

• een snelheidsmeter (die de actuele rij- snelheid aangeeft)

• een toerenteller (die het motortoerental aangeeft)

• een kilometerteller (die de totale afgelegde afstand toont)

• twee rittellers (die de afgelegde afstand aangeven sinds de tellers het laatst werden teruggesteld op nul)
• een ritteller voor brandstofreserve (die de afgelegde afstand aangeeft sinds het waarschuwingslampje brandstofreserve aanging)

•een klok
- een voorziening voor zelfdiagnose
●een helderheidsregeling

OPMERKING:

• Vergeet niet de sleutel naar "ON" te draaien voordat u de toetsen "SELECT" en "RESET" gebruikt. Dat hoeft echter niet als u de helderheid wilt instellen.
• Alleen voor Groot-Brittannië: Om te wisselen tussen de kilometer- en mijlenweergave van de snelheidsmeter en de kilometerteller/ritteller drukt u de toets "SELECT" minstens twee seconden in.

Toerenteller

1. Toerenteller
2. Rode zone toerenteller

Met de elektrische toerenteller kan de bestuurder het motortoerental controleren en dit binnen het ideale bereik houden.

Als de sleutel naar "ON" wordt gedraaid, slaat de naald van de toerenteller eenmaal helemaal uit tot het hoogste aantal toeren per minuut en keert daarna weer terug naar nul tpm om het elektrische circuit te testen.

DCA10031

LET OP:

Laat de motor niet draaien terwijl de toerenteller in de rode zone wijst.

Rode zone: 5500 tpm en hoger

De toerentellernaald knippert bij het bereiken en overschrijden van het rode gebied.

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

Klokweergave

1. Klok 1. Kilometerteller/ritteller/ritteller brandstofre-

Kilometerteller- en rittellermodus

serve

Om de klok op tijd te zetten

1. Houd de toetsen "SELECT" en "RESET" tegelijkertijd minstens twee secon- den lang ingedrukt.
2. Als de uuraanduiding begint te knippe-ren, drukt u op de toets "RESET" om de uren in te stellen.
3. Druk op de toets "SELECT" en de minutenaanduiding zal gaan knipperen.
4. Druk op de toets "RESET" om de minuten in te stellen.
5. Druk op de toets "SELECT" en laat deze dan los om de klok te starten.

Door indrukken van de toets "SELECT" wisselt de weergave tussen de kilometer tellermodus "ODO" en de rittellermodi "TRIP 1" en "TRIP 2", in de onderstaande volgorde: ODO → TRIP 1 → TRIP 2 → ODO

Als het waarschuwingslampje brandstofni- niveau gaat branden (zie pagina 3-3), wisselt de weergave automatisch naar de brandstofreserve-ritteller "F-TRIP" en wordt de afgelegde afstand vanaf dat punt aangegeven. In dat geval wordt door het indrukken van de toets "SELECT" in de onderstaande volgorde gewisseld tussen de diverse weergaven van rittellers en kilometer-teller:

$$ \begin{array}{l}\text { F - TRIP } \rightarrow \text { TRIP 1 } \rightarrow \text { TRIP 2 } \rightarrow \text { ODO } \rightarrow \text { F - }\\text { TRIP }\end{array} $$

Om een ritteller op nul terug te stellen, selecteert u deze door op de toets "SELECT" te drukken en dan de toets "RESET" minstens 1 seconde lang ingedrukt te houden. Wanneer u de brandstofreserve-ritteller niet zelf met de hand op nul terugstelt, wordt deze automatisch teruggesteld zodra na het tanken 5 km (3 mi) is gereden en verschijnt de vorige weergavemodus weer.

Zelfdiagnosesystemen

Dit model is uitgerust met een zelfdiagnose- systeem voor diverse elektrische circuits.

Als een van deze circuits uitvalt, gaat het waarschuwingslampje motorstoring branden en geeft het kilometer/ritteller-display een foutcode van twee cijfers aan.

Dit model is ook uitgerust met een zelfdiagnosesysteem voor het startblokkeersysteem.

Als een van de circuits van het startblokkeersysteem uitvalt, gaat het controlelampje startblokkering knipperen en geeft het display een foutcode van twee cijfers weer.

OPMERKING:

Als het display foutcode 52 weergeeft, betreft dit mogelijk een storing in het transpondersignaal. Als deze fout zich voordoet, probeer dan het volgende.

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

1. Start de motor met behulp van de co-deersleutel.

OPMERKING:

Houd andere startblokkeersleutels uit de buurt van het contactslot en bewaar niet meer dan één startblokkeersleutel aan dezelfde sleuteling! Startblokkeersleutels kunnen signaalstoring veroorzaken, waardoor de motor mogelijk niet kan worden ge-start.

1. Als de motor start, zet deze dan weer uit en probeer hem opnieuw te starten met de standaardsleutels.
2. Als de motor niet kan worden gestart met een of beide standaardsleutels, breng dan het voertuig, de codeersleutel en beide standaardsleutels naar een Yamaha dealer en laat de standaardsleutels opnieuw coderen.

Als het display foutcodes weergeeft, noteer deze dan en vraag een Yamaha dealer om het voertuig te controleren.

DCA11590

LET OP:

Wanneer het display een foutcode aangeeft, moet de machine zo spoedig mogelijk worden gecontroleerd om motorschade te voorkomen.

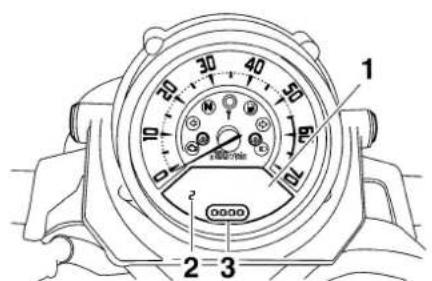

Helderheidsregeling

1. Toerentellerpaneel
2. LCD
3. Toerentellernaald

Voor de onderstaande componenten kan de helderheid worden ingesteld:

• het toerentellerpaneel (nummer "1")
• het LCD (nummer "2")
• de toerentellernaald (nummer "3")

Selecteer de helderheidsregeling als volgt.

1. Draai de sleutel naar "OFF".
2. Druk de toets "SELECT" in en houd deze ingedrukt.
3. Draai de sleutel naar "ON", wacht vijf seconden en laat dan de toets "SELECT" los.

nummer "1" wordt weergegeven.

1. Toerentellerpaneel
2. Nummer

3. Helderheidsniveau

4. Stel de helderheid van het toerentellerpaneel in door op de toets "RESET" te drukken.

5. Druk op de toets "SELECT" om het LCD te selecteren.

nummer "2" wordt weergegeven.

Stel de helderheid van het LCD in door op de toets "RESET" te drukken.

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

1. LCD
2. Nummer

3. Helderheidsniveau

4. Druk op de toets "SELECT" om de toerentellernaald te selecteren. nummer "3" wordt weergegeven. Stel de helderheid van de toerentellernaald in door op de toets "RESET" te drukken.

1. Toerentellernaald
2. Nummer

3. Helderheidsniveau

4. Druk op de toets "SELECT" om op het multifunctionele display opnieuw de kilometerteller of ritteller weer te geven.

DAU12331

Antidiefstal-alarmsysteem (op-tie)

Dit model kan door een Yamaha dealer worden uitgerust met een optioneel antidiefstal-alarmsysteem. Neem contact op met een Yamaha dealer voor nadere informatie.

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

DAU12347

Stuurschakelaars

Links

1. Lichtsignaalschakelaar "≡D"
2. Dimlichtschakelaar "E0 10
3. Richtingaanwijzerschakelaar "
4. Claxonschakelaar "▶"
5. Schakelaar alarmverlichting " △"

Rechts

1. Noodstopschakelaar "() ✉
2. Startknop " ≡"

Lichtsignaalschakelaar "≡D"

Druk deze schakelaar in om de koplamp een lichtsignaal te laten afgeven.

DAU12350

DAU12400

Dimlichtschakelaar "€0 €0

Zet deze schakelaar op "≡D" en op "≡D" voor dimlicht.

voor grootlich

Startknop “ ≡”

Druk deze knop in om via de startmotor de motor rond te draaien.

DAU12710

DCA10050

LET OP:

Zie pagina 5-1 voor startinstructies voordat u de motor start.

DAU12460

Richtingaanwijzerschakelaar "

Druk deze schakelaar naar “⇨” om afslan naar rechts aan te geven. Druk deze schakelaar naar “⇨” om afslaan naar links a

te geven. Na loslaten keert de schakelaar terug naar de middenstand. Om de richtingaanwijzers uit te schakelen wordt de schakelaar ingedrukt nadat hij is teruggekeerd in de middenstand.

DAU12500

Claxonschakelaar "▶"

Druk deze schakelaar in om een claxonsignaal te geven.

DAU12660

Noodstopschakelaar "()

Zet deze schakelaar voor u de motor start op “○”. Zet deze schakelaar op “✕” om de motor direct uit te schakelen in een noodgeval, zoals wanneer de machine omslaat of als de gaskabel blijft hangen.

DAU41700

Het waarschuwingslampje voor motorsto- ring gaat branden als de sleutel naar "ON" wordt gedraaid en de startknop wordt inge- drukt. Dit wijst echter niet op een storing.

DAU12733

Schakelaar alarmverlichting "△"

Met de sleutel in de stand "ON" of "P ≤slant " kan deze schakelaar worden gebruikt voor het inschakelen van de alarmverlichting (gelijktijdig knipperen van alle richtingaanwijzers). De alarmverlichting wordt gebruikt in een noodgeval of om andere verkeersdeelnemers te waarschuwen als uw machine stilstaat in een mogelijk gevaarlijke verkeerssituatie.

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

DCA10061

LET OP:

Gebruik de alarmverlichting niet gedurende langere tijd als de motor niet draait omdat hierdoor de accu kan ontladen.

DAU12830

Koppelingshendel

1. Koppelingshendel
2. Pijlteken
3. Stelwiel voor afstelpositie koppelingshendel
4. Afstand tussen koppelingshendel en stuur- greep

De koppelingshendel bevindt zich aan de linkerstuurgreep. Trek de hendel naar het stuur toe om de koppeling te ontkoppelen. Laat de hendel los om de koppeling te laten aangrijpen. Voor een soepele werking van de koppeling moet de hendel snel ingetrokken worden en langzaam worden losgelaten.

De koppelingshendel is voorzien van een stelwiel voor het instellen van de stand van de koppelingshendel. Verstel de afstand tussen de koppelingshendel en de stuurgreep door het stelwiel te verdraaien terwijl de hendel van het stuur vandaan wordt ge-

houden. Controleer of het correcte instelpunt op het stelwiel tegenover het pijlteken op de koppelingshendel staat.

De koppelingshendel is voorzien van een sperschakelaar die deel uitmaakt van het startspersysteem. (Zie pagina 3-20.)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

DAU12870

DAU33850

DAU12941

Schakelpedaal

Het schakelpedaal bevindt zich aan de linkerzijde van de motor en wordt in combinatie met de koppelingshendel gebruikt bij het schakelen van de versnellingen van de 5-traps constant-mesh versnellingsbak op deze motorfiets.

Remhendel

1. Stelknop voor afstelpositie van remhendel
2. Afstand tussen remhendel en stuurgreep
3. “△” -merkteken

De remhendel bevindt zich aan de rechterstuurgreep. Trek de hendel naar het stuur toe om de voorrem te bekrachtigen.

De remhendel is voorzien van een stelknop voor afstelpositie. Om de afstand tussen de remhendel en de stuurgreep af te stellen, wordt de stelknop gedraaid terwijl de hendel van het stuur vandaan wordt gehouden. Als de gewenste positie is bereikt, stel deze dan in door een groef op de stelknop uit te lijnen met het merkteken "△" op de remhendel.

Rempedaal

Het rempedaal bevindt zich aan de rechterzijde van de motorfiets. Trap op het rempedaal om de achterrem te bekrachtigen.

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

Tankdop

DAU13071

1. Slotplaatje tankdop
2. Ontgrendelen.

Openen van de tankdop

Open het slotplaatje op de tankdop, steek de sleutel in het slot en draai hem dan 1/4 slag rechtsom. Het slot wordt ontgrendeld en de tankdop kan worden verwijderd.

Sluiten van de tankdop

1. Druk de tankdop in positie met de sleutel in het slot.
2. Draai de sleutel linksom naar de oorspronkelijke positie, neem hem uit en sluit dan het slotplaatje.

OPMERKING:

De tankdop kan alleen worden gesloten met de sleutel in het slot. Bovendien kan de sleutel niet worden uitgenomen als de tankdop niet correct gesloten en vergrendeld is.

DWA11090

WAARSCHUWING

Controleer voor u gaat rijden of de tankdop correct is afgesloten.

DAU13220

Brandstof

1. Vulpijp brandstoftank
2. Brandstofniveau

Controleer of voldoende brandstof in de brandstoftank aanwezig is. Steek om te tan- ken het mondstuk van de pompslang in de vulopening van de brandstoftank en vul tot onderaan de vulpijp, zoals getoond in de af- beelding.

DWA10880

WAARSCHUWING

●Overvul de brandstoftank niet, anders zal benzine uitstromen zodra deze warm wordt en uitzet.
●Mors geen brandstof op een heet motorblok.

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

DCA10070

LET OP:

Veeg gemorste brandstof direct af met een schone, droge en zachte doek, de brandstof kan immers schade toebrengen aan de lak of aan kunststof onderdelen.

DAU33500

Voorgeschreven brandstof:

UITSLUITEND NORMALE LOOD-

VRIJE BENZINE

Inhoud brandstoftank:

15.0 L (3.96 US gal) (3.30 Imp.gal)

Hoeveelheid reservebrandstof (als het waarschuwingslampje brandstof-niveau gaat branden):

3.0 L (0.79 US gal) (0.66 Imp.gal)

DCA11400

LET OP:

Gebruik uitsluitend loodvrije benzine. Loodhoudende benzine veroorzaakt ernstige schade aan inwendige motoronderdelen als kleppen en zuigerveren en ook aan het uitlaatsysteem.

Uw Yamaha motorblok is gebouwd op het gebruik van normale loodvrije benzine met een octaangetal van RON 91 of hoger. Als

de motor gaat detoneren (pingelen), gebruik dan benzine van een ander merk of gebruik loodvrije superbenzine. Door loodvrije benzine te gebruiken gaan bougies langer mee en blijven de onderhoudskosten beperkt.

DAU34072

Tankbeluchtingsslang/overloop- slang

1. Tankbeluchtingsslang/overloopslang
2. Stroomlijnpaneel

Alvorens de motorfiets te gebruiken:

• Controleer de aansluiting van de tankbeluchtingsslang/overloopslang.
• Controleer de tankbeluchtings-slang/overloopslang op scheuren of beschadiging en vervang indien nodig.
• Controleer of het uiteinde van de tank-beluchtingsslang/overloopslang niet verstopt is en reinig indien nodig.
  ●Zorg dat het uiteinde van de tankbeluchtingsslang/overloopslang buiten het stroomlijnpaneel geplaatst is.

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

DAU13441

Uitlaatkatalysator

Deze machine is uitgerust met uitlaatkatalysatoren.

DWA10860

WAARSCHUWING

Het uitlaatsysteem is heet nadat de motor heeft gedraaid. Controleer of het uitlaatsysteem is afgekoeld alvorens onderhoudswerkzaamheden uit te voeren.

DCA10700

LET OP:

De volgende voorzorgsmaatregelen moeten worden genomen om brand of andere schaderisico's te voorkomen.

-Gebruik uitsluitend loodvrije benzi- ne. Bij gebruik van loodhoudende benzine zal onherstelbare schade worden toegebracht aan de uitlaat- katalysator.
●Parkeer de machine nooit nabij brandgevaarlijke stoffen, zoals op gras of op ander materiaal dat gemakkelijk vlamvat.
●Laat de motor niet te lang aaneen stationair draaien.

Zadel

Verwijderen van het zadel

1. Steek de sleutel in het zadelslot en draai rechtsom.

1. Zadelslot
2. Ontgrendelen.
3. Trek het zadel los.

Aanbrengen van het zadel

1. Steek de uitsteeksels in de houders zoals afgebeeld.

DAU36691

1. Zadelbevestiging

2. Uitsteeksel

3. Druk het zadel in het midden omlaag om het te vergrendelen.

4. Neem de sleutel uit.

OPMERKING:

Controleer of het zadel stevig is vergrendeld alvorens te gaan rijden.

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

DAU36932

Afstellen van de voorvork

Deze voorvork is voorzien van stelbouten voor veervoorspanning, stelschroeven voor uitveerdemping en stelbouten voor inveerdemping.

DWA10180

WAARSCHUWING

Geef beide vorkpoten steeds dezelfde afstelling, anders kan slecht weggedrag en verminderde rijstabiliteit het gevolg zijn.

Veervoorspanning

1. Stelbout veervoorspanning

Draai om de veervoorspanning te verhogen en zo de vering stugger te maken de stelbout op beide vorkpoten in de richting (a).

Draai om de veervoorspanning te verlagen en zo de vering zachter te maken de stelbout op beide vorkpoten in de richting (b).

OPMERKING:

Breng de gewenste groef op het stelmechanisme in lijn met het bovenvlak van de voorvorkbus.

1. Huidige instelling
2. Voorvorkbus

Afstelling veervoorspanning:

Minimum (zacht):

0

Standaard:

2

Maximum (hard):

5

Uitveerdemping

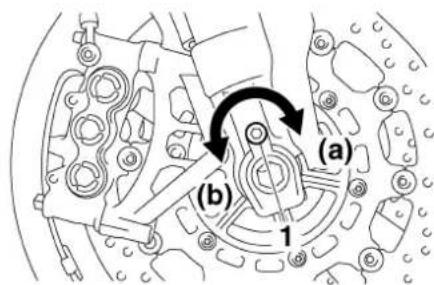

1. Stelschroef voor uitveerdemping

Draai om de uitveerdemping te verhogen en zo de vering stugger te maken de stelschroef op beide vorkpoten in de richting (a). Draai om de uitveerdemping te verlagen en zo de vering zachter te maken de stelschroef op beide vorkpoten in de richting (b).

Afstelling uitveerdemping:

Minimum (zacht):

17 klik(ken) in de richting (b)*

Standaard:

15 klik(ken) in de richting (b)*

Maximum (hard):

1 klik(ken) in de richting (b)*

* Met de stelschroef volledig gedraaid in de richting (a)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

Inveerdemping

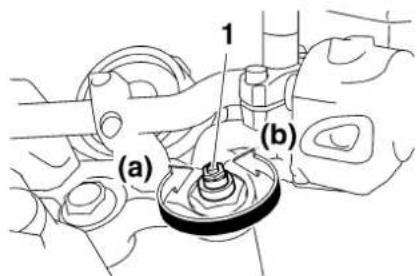

1. Stelbout voor inveerdemping

Draai om de inveerdemping te verhogen en zo de vering stugger te maken de stelbout op beide vorkpoten in de richting (a). Draai om de inveerdemping te verlagen en zo de vering zachter te maken de stelbout op beide vorkpoten in de richting (b).

Afstelling inveerdemping:

Minimum (zacht):

16 klik(ken) in de richting (b)*

Standaard:

7 klik(ken) in de richting (b)*

Maximum (hard):

1 klik(ken) in de richting (b)*

* Met de stelbout volledig gedraaid in de richting (a)

DCA10100

LET OP:

Probeer nooit een stelmechanisme voorbij de maximum- of minimuminstelwaarden te verdraaien.

OPMERKING:

Door geringe productie-afwijkingen zal het totaal aantal klikken van een instelmechanisme voor veerdemping niet altijd exact met bovenstaande specificaties overeenkomen; het werkelijke aantal klikken vormt echter wel altijd het complete afstelbereik. Voor een precieze afstelling is het aan te raden het aantal klikken van elk veerdempingsinstelmechanisme te controleren en de specificaties dienovereenkomstig aan te passen.

DAU36752

Afstellen van de schokdemperunit

Deze schokdemperunit is uitgerust met een stelmoer voor de veervoorspanning, een stelknop voor de uitveerdemping en een stelschroef voor de inveerdemping.

DCA10100

LET OP:

Probeer nooit een stelmechanisme voorbij de maximum- of minimuminstelwaarden te verdraaien.

Veervoorspanning

Stel de veervoorspanning als volgt af.

1. Draai de borgmoer los.

1. Borgmoer

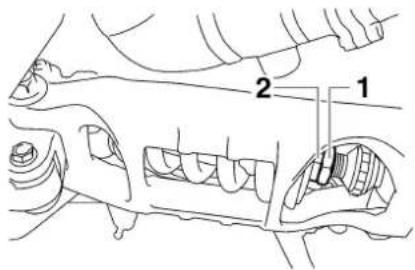

2. Stelmoer veervoorspanning

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

1. Draai om de veervoorspanning te verhogen en zo de vering stugger te maken de stelmoer in de richting (a). Draai om de veervoorspanning te verlagen en zo de vering zachter te maken de stelmoer in de richting (b).

1. Speciale sleutel

OPMERKIN G:

●Verricht de afstelling met de speciale sleutel in de boordgereedschapset.
- De afstelling voor veervoorspanning wordt gecontroleerd door de afstand A te meten, zoals getoond in de afbeelding. Hoe langer de afstand A, hoe lager de veervoorspanning; hoe korter de afstand A, hoe hoger de veervoorspanning.

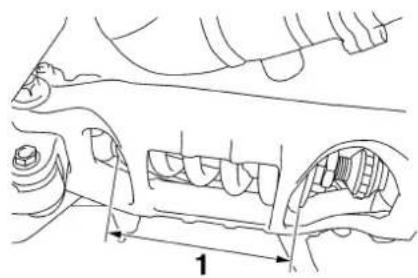

1. Afstand A

Veervoorspanning:

Minimum (zacht): Afstand A = 155.0 mm (6.10 in) Standaard: Afstand A = 150.0 mm (5.91 in) Maximum (hard): Afstand A = 145.0 mm (5.71 in)

1. Draai de borgmoer vast met het voorgeschreven aanhaalmoment.

Aanhaalmoment:

Borgmoer: 42 Nm (4.2 m·kgf, 30 ft·lbf)

DCA10120

LET OP:

Draai de borgmoer altijd vast tegen de stelmoer, en draai dan de borgmoer vast met het voorgeschreven aanhaalmoment.

Uitveerdemping

Draai om de uitveerdemping te verhogen en zo de vering stugger te maken de stelknop in de richting (a). Draai om de uitveerdemping te verlagen en zo de vering zachter te maken de stelknop in de richting (b).

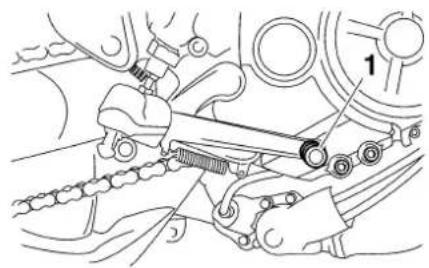

1. Stelknop voor uitveerdemping

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

Afstelling uitveerdemping:

Minimum (zacht):

20 klik(ken) in de richting (b)*

Standaard:

12 klik(ken) in de richting (b)*

Maximum (hard):

3 klik(ken) in de richting (b)*

* Met de stelknop volledig gedraaid in de richting (a)

Inveerdemping

Draai om de inveerdemping te verhogen en zo de vering stugger te maken de stelschroef in de richting (a). Draai om de inveerdemping te verlagen en zo de vering zachter te maken de stelschroef in de richting (b).

1. Stelschroef voor inveerdemping

Afstelling inveerdemping:

Minimum (zacht):

12 klik(ken) in de richting (b)*

Standaard:

10 klik(ken) in de richting (b)*

Maximum (hard):

1 klik(ken) in de richting (b)*

* Met de stelschroef volledig gedraaid in de richting (a)

OPMERKING:

Door geringe productie-afwijkingen zal het totaal aantal klikken van een instelmechanisme voor veerdemping niet altijd exact met bovenstaande specificaties overeenkomen; het werkelijke aantal klikken vormt echter wel altijd het complete afstelbereik. Voor een precieze afstelling is het aan te raden het aantal klikken van elk veerdempingsinstelmechanisme te controleren en de specificaties dienovereenkomstig aan te passen.

DWA10220

WAARSCHUWING

Deze schokdemper is gevuld met stikstofgas onder hoge druk. Lees en begrijp de volgende informatie alvorens de schokdemper te gebruiken. De fabrikant kan niet aansprakelijk worden gesteld

voor schade aan eigendommen of voor persoonlijk letsel als dit voortvloeit uit verkeerd gebruik.

●Probeer de gascilinder niet te openen en blijf er verder vanaf.
- Stel de schokdemper niet bloot aan open vuur of aan andere hittebronnen, anders kan deze door de oplopende druk exploderen.
●Vervorm of beschadig de gascilinder op geen enkele wijze, de dempende werking zal dan achteruitgaan.
●Laat onderhoud aan de schokdemper altijd uitvoeren door een Yamaha dealer.

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

DAU36700

DAU15281

DAU15301

Er zijn vier bagageriemhouders aangebracht aan de onderzijde van het zadel. Om deze riemhouders te gebruiken moet het zadel worden verwijderd, de riemen van de haken worden losgehaakt en het zadel weer worden aangebracht terwijl de riemen eronder vrijhangen. (Zie pagina 3-14.)

EXUP-systeem

Dit model is uitgerust met het Yamaha EXUP-systeem (regelsysteem voor uitlaat- druk). Dit systeem verhoogt het motorver- mogen door een klep die de diameter van de uitlaatpijp reguleert. De stand van de EXUP-klep wordt door een computergestuurde servomotor constant aangepast overeenkomstig het motortoerental.

DCA10191

LET OP:

• Het EXUP-systeem werd afgesteld en uitgebreid getest op de Yamaha fabriek. Als deze afstellingen worden gewijzigd zonder dat voldoende technische kennis aanwezig is, kan de werking van de motor achteruitgaan of wordt de motor beschadigd.
  ●Als het EXUP-systeem niet hoorbaar is wanneer contact is gemaakt, laat het dan door een Yamaha dealer controleren.

Zijstandaard

De zijstandaard bevindt zich aan de linker-zijde van het frame. Trek of druk de zijstandaard met uw voet omhoog of omlaag terwijl u de machine rechtop houdt.

OPMERKING:

De ingebouwde sperschakelaar voor de zijstandaard maakt deel uit van het startspersysteem, dat in bepaalde situaties de werking van het ontstekingssysteem blokkeert. (Zie hierna voor een nadere uitleg over het startspersysteem.)

DWA10240

WAARSCHUWING

Met de machine mag nooit worden gere- den terwijl de zijstandaard omlaag staat of niet behoorlijk kan worden opgetrok- ken (of niet omhoog blijft), anders kan de zijstandaard de grond raken en zo de be- stuurder afleiden, waardoor de machine mogelijk onbestuurbaar wordt. Het Yamaha startspersysteem is ontworpen om de bestuurder te helpen bij zijn ver- antwoordelijkheid de zijstandaard op te trekken alvorens weg te rijden. Contro- leer dit systeem daarom regelmatig zo- als hierna beschreven en laat het repareren door een Yamaha dealer als de werking niet naar behoren is.

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

DAU15311

Startspersysteem

Het startspersysteem (waarvan de sperschakelaar voor de zijstandaard, de sperschakelaar voor de koppelingshendel en de vrijstandschakelaar deel uitmaken) heeft de volgende functies.

• Het verhindert starten wanneer de versnellingsbak in een versnelling geschakeld is en de zijstandaard is opgeklapt, terwijl de koppelingshendel niet is ingetrokken.
• Het verhindert starten wanneer de versnellingsbak in een versnelling geschakeld is en de koppelingshendel is ingetrokken, terwijl de zijstandaard nog omlaag staat.
• Het schakelt een draaiende motor uit wanneer de versnellingsbak in een versnelling staat en de zijstandaard omlaag wordt bewogen.

Controleer de werking van het startspersysteem regelmatig, hanteer daarbij de volgende werkwijze.

DWA10250

WAARSCHUWING

Als zich een storing voordoet, vraag dan alvorens te gaan rijden een Yamaha dealer het systeem te controleren.

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

CONTROLES VOOR HET STARTEN

DAU15591

De eigenaar is verantwoordelijk voor de conditie van zijn voertuig. Vitale onderdelen kunnen bijvoorbeeld bij blootstelling aan weer en wind vrij snel en onverwachts achteruitgaan, ook als de machine niet wordt gebruikt. Eventuele schade, vloeistoflekkage of het wegvallen van de bandspanning kan ernstige gevolgen hebben. Het is daarom van belang om voorafgaand aan elke rit een visuele inspectie uit te voeren en bovendien de volgende punten te controleren.

OPMERKING:

Voordat de machine wordt gebruikt moet telkens een korte algemene controle worden uitgevoerd. Zo'n inspectie neemt maar weinig tijd in beslag en de hiermee gegarandeerde veiligheid is die tijd alleszins waard.

DWA11150

4

WAARSCHUWING

Als een onderdeel uit de Controlelijst voor gebruik niet naar behoren werkt, laat het dan controleren en repareren alvorens de machine te gebruiken.

Controlelijst voor gebruik

DAU15605

ITEM CONTROLES PAGINA
Brandstof	Controleer het brandstofniveau in de brandstoftank.Vul indien nodig brandstof bij.Controleer de brandstofleiding op lekkage.	3-12
Motorolie	Controleer het olieniveau in het oliereservoir.Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.Controleer de machine op olielekkage.	6-8
Voorrem	Controleer de werking.Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hydraulisch systeem te ontluchten.Controleer de remblokken op slijtage.Vervang indien nodig.Controleer het vloeistofniveau in het reservoir.Vul indien nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven niveau.Controleer het hydraulisch systeem op lekkage.	6-16, 6-16
Achterrem	Controleer de werking.Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hydraulisch systeem te ontluchten.Controleer de remblokken op slijtage.Vervang indien nodig.Controleer het vloeistofniveau in het reservoir.Vul indien nodig het aanbevolen type remvloeistof bij tot aan het voorgeschroven niveau.Controleer het hydraulisch systeem op lekkage.	6-16, 6-16
Koppeling	Controleer de werking.Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hydraulisch systeem te ontluchten.Controleer het hydraulisch systeem op lekkage.	6-15

CONTROLES VOOR HET STARTEN

ITEM CONTROLES	PAGINA
Gasgreep	Controleer of de werking soepel is.Controleer de vrije slag van de kabel.Vraag indien nodig de Yamaha dealer om de vrije slag van de kabel af te stellen, en de kabel en het kabelhuis te smeren.	6-11, 6-20
Bedieningskabels	Controleer of de werking soepel is.Smeer indien nodig.	6-20
Aandrijfketting	Controleer of de ketting correct is aangespannen.Stel indien nodig bij.Controleer de conditie van de ketting.Smeer indien nodig.	6-18, 6-19
Wielen en banden	Controleer op schade.Controleer de conditie van de band en de profieldiepte.Controleer de bandspanning.Corrigeer indien nodig.	6-12, 6-15
Rem- en schakelpedalen	Controleer of de werking soepel is.Smeer indien nodig de pedaalscharnierpunten.	6-20
Rem- en koppelingshendels	Controleer of de werking soepel is.Smeer indien nodig de hendelscharnierpunten.	6-21
Zijstandaard	Controleer of de werking soepel is.Smeer indien nodig het scharnierpunt.	6-21
Framebevestigingen	Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.Zet indien nodig vast.	—
Instrumenten, verlichting, signaleringssysteem en schakelaars	Controleer de werking.Corrigeer indien nodig.	—
Sperschakelaar voor de zij- standaard	Controleer de werking van het startspersysteem.Als het systeem defect is, vraag dan een Yamaha dealer de machine na te kijken.	3-19

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE

DAU15950

DAU36740

DWA10270

WAARSCHUWING

●Zorg dat u volkomen vertrouwd bent met alle bedieningsfuncties en hun werking voordat u gaat rijden. Informeer bij een Yamaha dealer als u de werking van een schakelaar of functie niet volkomen begrijpt.
- Start de motor nooit in een afgesloten ruimte en laat deze hierin ook niet lange tijd aaneen draaien. Uitlaatgassen zijn giftig en het inade- men ervan kan al binnen korte tijd leiden tot bewusteloosheid en do- delijk letsel. Controleer altijd of er voldoende ventilatie is.
- Controleer of de zijstandaard is ingetrokken alvorens weg te rijden. Als de zijstandaard niet behoorlijk is ingetrokken, kan deze de grond raken en zo de motorrijder afleiden, waardoor u de macht over het stuur verliest.

Starten van de motor

Door het startspersysteem is starten alleen mogelijk als aan een van de volgende voorwaarden is voldaan:

• De versnellingsbak staat in de vrijstand.
• De versnellingsbak staat in een versnelling geschakeld terwijl de koppelingshendel is ingetrokken en de zijstandaard is opgeklapt.

DWA10290

WAARSCHUWING

• Controleer voor het starten van de motor de werking van het startspersysteem en volg daarbij de werkwijze beschreven op pagina 3-20.
  ●Ga nooit rijden terwijl de zijstandaard omlaag staat.

• Draai de contactsleutel naar "ON" en controleer of de noodstopschakelaar op "○" is gezet.

DCA15070

LET OP:

De volgende waarschuwingslampjes en het controlelampje moeten enkele seconden oplichten en dan uitgaan.

●Waarschuwingslampje brandstofni-veau
●Waarschuwingslampje motorsto-ring

- Controlelampje startblokkering Als een waarschuwings- of controlelampje niet dooft, zie dan pagina 3-3 voor een controle van het circuit van het betreffende waarschuwings- of controlelampje.

1. Schakel de versnellingsbak in de vrijstand.

OPMERKING:____ Als de versnellingsbak in de vrijstand staat, moet het vrijstandcontrolelampje branden; zo niet, vraag dan een Yamaha dealer het elektrisch circuit te testen.

1. Start de motor door de startknop in te drukken.

OPMERKING: ____ Als de motor niet wil starten, laat dan de startknop los, wacht een paar seconden en probeer het dan opnieuw. ledere startpoging moet zo kort mogelijk duren om de accu te sparen. Laat de startmotor nooit langer dan 10 seconden aaneen draaien.

DCA11040

LET OP:

Trek nooit snel op terwijl de motor nog koud is, dit verkort de levensduur van de motor!

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE

OPMERKING:

De motor is voldoende warm als deze snel reageert op de gasbediening.

DAU16671

Schakelen

1. Schakelpedaal
2. Vrijstand

Door de versnellingen te schakelen kunt u het beschikbare motorvermogen doseren bij het wegrijden, optrekken, tegen een helling oprijden etc.

De schakelstanden worden getoond in de afbeelding.

OPMERKING:

Om de versnellingsbak in de vrijstand te schakelen wordt het schakelpedaal enkele malen ingetrapt totdat het einde van de slag bereikt is, waarna het pedaal iets wordt opgetrokken.

DCA10260

LET OP:

●Rijd niet lange tijd met afgezette motor, ook niet met de versnellingsbak in de vrijstand, en sleep de motorfiets niet over lange afstanden. De versnellingsbak wordt alleen afdoende gesmeerd terwijl de motor draait. Door onvoldoende smering kan de versnellingsbak worden beschadigd.
-Gebruik altijd de koppeling om de versnellingsbak te schakelen om zo schade aan de motor, de versnellingsbak en de aandrijving te voorkomen; door hun constructie zijn deze niet bestand tegen de schokken die optreden bij belast schakelen.

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE

DAU16810

Tips voor een zuinig brandstof-verbruik

Het brandstofverbruik is vooral afhankelijk van uw rijstijl. Hierna volgen enkele tips om het brandstofverbruik te verlagen:

●Schakel snel en soepel door en vermijd hoge toerentallen terwijl u accele-reert.
- Geef geen gas tijdens het terugschakelen en voorkom dat de motor onbelast met een hoog toerental draait.
●Laat de motor niet langdurig stationair draaien maar zet hem af (bijvoorbeeld in files, bij stoplichten of bij spoorweg-overgangen).

DAU16841

Inrijperiode

De belangrijkste periode in de levensduur van het motorblok is de tijd tussen 0 en 1600 km (1000 mi). Lees daarom de volgende informatie aandachtig door.

Omdat het motorblok gloednieuw is, mag dit de eerste 1600 km (1000 mi) niet te zwaar worden belast. De verschillende onderdelen van de motor slijten op elkaar in totdat de juiste bedrijfsspelingen zijn bereikt. Rijd tijdens deze periode nooit langdurig volgas en vermijd ook andere manoeuvres die tot oververhitting van de motor kunnen leiden.

DAU17081

0–1000 km (0–600 mi)

Laat de motor niet langdurig meer dan 2800 tpm draaien.

1000–1600 km (600–1000 mi)

Laat de motor niet langdurig meer dan 3300 tpm draaien.

DCA10301

LET OP:

Na de eerste 1000 km (600 mi) moet de motorolie worden ververst en de oliefilterpatroon of het oliefilterelement worden vervangen.

1600 km (1000 mi) en verder

De machine kan nu normaal worden gebruikt.

DCA10310

LET OP:

●Voer het toerental niet zover op dat de toerenteller in de rode zone wijst.
- Als tijdens de inrijperiode motor-schade optreedt, vraag dan direct een Yamaha dealer de machine te controleren.

OPMERKING:

Tijdens en na de inrijperiode van de motor kan door de hitte van de uitlaatgassen de uitlaatpijp iets verkleuren, maar dit is volkomen normaal.

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE

DAU17212

Parkeren

Zet om te parkeren de motor af en neem dan de sleutel uit het contactslot.

DWA10310

! WAARSCHUWING

• De motor en het uitlaatsysteem kunnen zeer heet worden, parkeer dus op een plek waar voetgangers of kinderen niet gemakkelijk met deze onderdelen in aanraking kunnen komen.
  ●Parkeer niet op een helling of op een zachte ondergrond, de machine zou dan kunnen omvallen.

DCA10380

LET OP:

Parkeer nooit op een plek waar sprake is van brandgevaar, zoals op droog gras of nabij ander ontvlambaar materiaal.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

DAU17240

De eigenaar is verplicht de optimale veiligheid te waarborgen. Door periodiek inspecties, afstellingen en smeerbeurten uit te laten voeren, zorgt u ervoor dat uw machine in zo veilig en efficiënt mogelijke conditie blijft. Op de volgende pagina's wordt de belangrijkste informatie met betrekking tot inspecties, afstellingen en smeerbeurten gegeven.

De intervalperioden vermeld in het periodiek smeer- en onderhoudsschema moeten worden beschouwd als een algemene richtlijn onder normale rijcondities. Het is echter mogelijk dat de INTERVALPERIODEN VOOR ONDERHOUD MOETEN WORDEN VERKORT AFHANKELIJK VAN HET WEER, HET TERREIN, DE GEOGRAFISCHE LOCATIE EN INDIVIDUEEL GE-BRUIK.

DWA10320

WAARSCHUWING

Vraag een Yamaha dealer het onderhoudswerk uit te voeren als u hiermee niet echt vertrouwd bent.

DAU36710

Boordgereedschapset

De boordgereedschapset bevindt aan de onderzijde van het zadel. (Zie pagina 3-14.) De onderhoudsinformatie in deze handleiding en het gereedschap in de boordgereedschapset zijn bedoeld om u te ondersteunen bij het uitvoeren van preventief onderhoud en kleinere reparaties. Het gebruik van extra gereedschap zoals een momentsleutel kan echter nodig zijn om bepaalde onderhoudswerkzaamheden correct uit te voeren.

OPMERKING:

Laat een Yamaha dealer onderhoud verrichten als u niet beschikt over het gereedschap of de ervaring die voor bepaalde werkzaamheden vereist zijn.

DWA10350

WAARSCHUWING

Door modificaties die niet door Yamaha zijn goedgekeurd kan het motorvermogen achteruitgaan of de machine te onveilig worden om nog te gebruiken. Raadpleeg een Yamaha dealer voordat u zelf wijzigingen aanbrengt.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

Periodiek smeer- en onderhoudsschema

DAU17705

OPMERKING:

• De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een onderhoudsbeurt op kilometerbasis wordt verricht.
  ●Herhaal de onderhoudsintervallen vanaf 50000 km, beginnend vanaf 10000 km.
• Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe speciaal gereedschap, technische gegevens en vakmanschap vereist zijn.

NR.		ITEM CONTROLE OF ONDERHOUDSBEURT	KILOMETERSTAND (× 1000 km) JAAR-LIJKSECON-TROLE
			1		1	0	2	0
1	*	Brandstofleiding	• Controleer de brandstofslangen op scheurtjes of beschadigingen.		√	√	√	√
2	*	Bougies	• Controleer de conditie.• Reinigen en elektrodenafstand afstellen.		√		√
			• Vervangen. √ √
3	*	Ventielen	• Controleer de klepspeling.• Afstellen.			√		√
4	*	Luchtfilterelement	• Vervangen.					√
5	*	Koppeling	• Controleer de werking en het vloeistofniveau en contro-leer de machine op vloeistoflekkage.	√	√	√	√	√
6	*	Voorrem	• Controleer de werking en het vloeistofniveau en contro-leer de machine op vloeistoflekkage.	√	√	√	√	√
			• Vervang de remblokken.	Wanneer de slijtagelimiet is bereikt
7	*	Achterrem	• Controleer de werking en het vloeistofniveau en contro-leer de machine op vloeistoflekkage.	√	√	√	√	√
			• Vervang de remblokken.	Wanneer de slijtagelimiet is bereikt

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

NR.		ITEM	CONTROLE OF ONDERHOUDSBEURT	KILOMETERSTAND (× 1000 km)					JAAR-LIJKSECON-TROLE
				1	10	20	30	40
8	*	Remslangen	• Controleer op scheurtjes en beschadigingen. √ √	√	√		√
			• Vervangen. Elke 4 jaar
9	*	Wielen	• Controleer de speling en controleer op beschadigingen.		√	√	√	√
10	*	Banden	• Controleer op slijtage en beschadigingen.• Vervang indien nodig.• Controleer de bandspanning.• Corrigeer indien nodig.		√	√	√	√
11	*	Wiellagers	• Controleer op speling of beschadigingen.		√	√	√	√
12	*	Achterbrug	• Controleer op een correcte werking en overmatige spe-ling.		√	√	√	√
13	Aandrijfketting		• Controleer de spanning, uitlijning en conditie van de aan-drijfketting.• Stel de ketting af en smeer deze grondig met een speciale smering voor o-ringkettingen.	Elke 1000 km en na elke wasbeurt of rit in de regen
14	*	Balhoofdlagers	• Controleer de lagers op speling en oppervlakteruwheid.	√	√	√	√	√
			• Smeren met lithiumvet. Elke 20000 km
15	*	Framebevestigingen	• Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.		√	√	√	√
16	Zijstandaard		• Controleer de werking.• Smeren.		√	√	√	√
17	*	Zijstandaardschakelaar	• Controleer de werking.	√	√	√	√	√	√
18	*	Voorvork	• Controleer op een correcte werking en olielekkage.		√	√	√	√
19	*	Schokdemperunit	• Controleer op een correcte werking en olielekkage.		√	√	√	√

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

NR.		ITEM	CONTROLE OF ONDERHOUDSBEURT	KILOMETERSTAND (× 1000 km)					JAAR-LIJKSE CON-TROLE
				1	10	20	30	40
20	*	Relaisarm achterwie-lophanging en schar-nierpunten verbindingsarm	• Controleer de werking. √ √ √ √
21	*	Brandstofinjectiesys-teem	• Stel de synchronisatie af. √ √ √ √		√
22	Motorolie		• Verversen.• Controleer het olieniveau en controleer de machine op olielekkage.	√	√	√	√	√
23		Oliefilterpatroon	• Vervangen.	√		√		√
24	*	Voor- en achterrem-schakelaar	• Controleer de werking. √ √ √ √ √		√
25		Bewegende delen en kabels	• Smeren. √ √ √ √ √
26	*	Gaskabelhuis en gas-kabel	• Controleer de werking en speling.• Stel indien nodig de speling af.• Smeer het gaskabelhuis en de gaskabel.		√	√	√	√
27	*	Uitlaatdemper en uit-laatpijp	• Controleer of de schroefklem goed vastzit. √ √	√	√	√
28	*	Lampen, richtingaan-wijzers en schakelaars	• Controleer de werking.• Stel de koplamplichtbundel af.	√	√	√	√	√

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

DAU36771

OPMERKING:

●Luchtfilter

• Het luchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht om beschadiging te voorkomen.
• Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of stoffige gebieden rijdt.

- Onderhoud aan hydraulisch rem- en koppelingssysteem

• Controleer regelmatig het rem- en koppelingsvloeistofniveau en vul indien nodig bij.
• Vervang de inwendige onderdelen van de hoofdremcilinders en remklauwen en van de koppelingshoofdcilinder en -werkcilinder na elke twee jaar en ververs dan ook de rem- en de koppelingsvloeistof.
• Vervang de rem- en koppelingsslangen na elke vier jaar of als ze zijn gescheurd of beschadigd.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

Het stroomlijnpaneel verwijderen en aanbrengen

Bij het uitvoeren van sommige onderhoudswerkzaamheden beschreven in dit hoofdstuk moet het hierboven afgebeelde stroomlijnpaneel worden verwijderd. Neem deze paragraaf door telkens wanneer het stroomlijnpaneel moet worden verwijderd of aangebracht.

DAU36831

Stroomlijnpaneel

Verwijderen van stroomlijnpaneel

Verwijder de bouten en trek het stroomlijnpaneel dan los zoals getoond.

1. Stroomlijnpaneel
2. Bout

1. Stroomlijnpaneel
2. Bout

Aanbrengen van het stroomlijnpaneel Plaats het stroomlijnpaneel in de oorspron- kelijke positie en breng dan de schroeven aan.

1. Stroomlijnpaneel
2. Uitsteeksel
3. Doorvoer

OPMERKING:

Controleer of het doorvoerrubber over het uitsteeksel valt.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

DAU19642

Controleren van de bougies

Bougies vormen belangrijke onderdelen van de motor die periodiek moeten worden gecontroleerd, bij voorkeur door een Yamaha dealer. Omdat bougies door verhitting en neerslag altijd langzaam slijten, moeten de bougies worden verwijderd en gecontroleerd volgens de tijden genoemd in het periodieke smeer- en onderhoudsschema. De conditie van de bougies kan daarnaast veel duidelijk maken over de conditie van de motor.

De porseleinen isolator rond de centrale elektrode moet licht tot gemiddeld bruin verkleurd zijn (de ideale kleur als normaal met de machine wordt gereden), en alle bougies in de motor horen dezelfde verkleuring te hebben. Wanneer een bougie een heel andere kleur vertoont, werkt de motor mogelijk niet naar behoren. Probeer dergelijke problemen niet zelf vast te stellen. Laat in plaats daarvan uw machine nakijken door een Yamaha dealer.

Vervang een bougie als de elektroden blijken te zijn afgesleten en als overmatige koolaanslag of andere neerslag gevonden wordt.

Voorgeschreven bougie:

NGK/DPR7EA-9

DENSO/X22EPR-U9

Voordat een bougie wordt aangebracht moet de elektrodenafstand met een draadvoelmaat worden gemeten; breng indien nodig de elektrodenafstand op specificatie.

verder te draaien. De bougie moet echter zo snel mogelijk naar het juiste aanhaalmoment worden aangedraaid.

Reinig het oppervlak van de bougiepakking en het pasvlak en verwijder eventueel vuil uit de schroefdraad van de bougie.

Aanhaalmoment:

Bougie:

17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)

OPMERKING:

Als geen momentsleutel beschikbaar is, wordt de bougie correct vastgezet door handvast te zetten en dan nog 1/4–1/2 slag

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

DAU36802

Motorolie en oliefilterpatroon

Vóór iedere rit moet het motorolieniveau worden gecontroleerd. Verder moet de olie worden ververst en de oliefilterpatroon worden vervangen volgens de intervalperioden vermeld in het periodieke smeer- en onderhoudsschema.

Om het motorolieniveau te controleren

1. Zet de machine op een vlakke ondergrond en houd deze rechtop.

OPMERKING:

Zorg dat de machine rechtop staat bij het controleren van het motorolieniveau. Wanneer de machine iets schuin staat, kan het niveau al foutief worden afgelezen.

1. Start de motor en laat warmdraaien tot de motorolie op een normale temperatuur van 60 °C (140 °F) is; laat de motor dan nog tien seconden stationair draaien en zet hem uit.

OPMERKING:

Om de juiste motorolietemperatuur te bereiken voor een precieze aflezing van het olieniveau, moet de motor eerst volledig zijn afgekoeld en daarna weer een paar minuten lang zijn opgewarmd tot de normale bedrijfstemperatuur.

1. Wacht een paar minuten om de olie tot rust te laten komen, verwijder de olie-vuldop, veeg de peilstok schoon, steek deze weer in de vulopening (zonder vast te draaien) en neem dan weer uit om het olieniveau te controleren.

Het motorolieniveau moet tussen de merkstrepen voor minimum- en maximumniveau staan.

1. Merkstreep maximumniveau

2. Merkstreep minimumniveau

3. Peilstok

4. Als de motorolie bij of beneden de merkstreep voor minimumniveau staat, vul dan voldoende olie, van de aanbevolen soort, bij tot het correcte niveau.

OPMERKING:

Let bij het bijvullen van motorolie op dat het oliereservoir niet wordt overvuld; vanaf de niveaustreep halverwege de peilstok zal het olieniveau sneller stijgen.

1. Steek de peilstok in de vulopening en draai dan de olievuldop vast.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

DCA10900

LET OP:

Controleer of de olievuldop stevig vastzit, anders kan de olie wegsijpelen terwijl de motor draait.

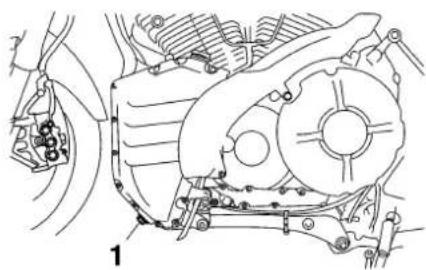

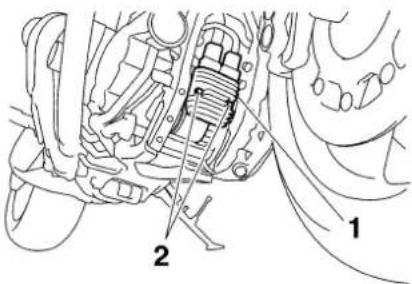

Om de motorolie te verversen (met of zonder vervanging van oliefilterpatroon)

1. Verwijderen van het stroomlijnpaneel. (Zie pagina 6-6.)
2. Start de motor, laat hem een paar minuten warmdraaien en zet hem dan uit.
3. Zet een oliecarter onder het oliereservoir om de oude olie op te vangen.
4. Verwijder de olievuldop en de aftap- plug om de olie uit het oliereservoir te laten stromen.

1. Olieaftapplug (oliereservoir)

2. Zet een oliecarter onder de motor om de gebruikte olie op te vangen.

3. Verwijder de olieaftapplug om de olie uit het carter te laten stromen.

Sla de stappen 7–11 over als de oliefilterpatroon niet wordt vervangen.

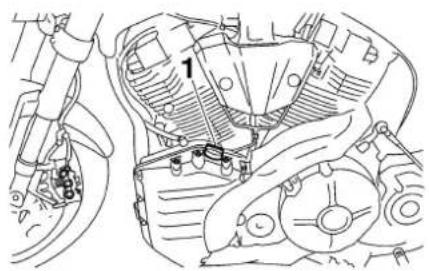

1. Verwijder de gelijkrichter/spanningsregelaar door de bouten te verwijderen.

1. Gelijkrichter/spanningsregelaar
2. Bout
3. Verwijder de oliefilterpatroon met een oliefiltersleutel.

1. Oliefilterpatroon
2. Oliefiltersleutel

OPMERKING:

De Yamaha dealer kan een oliefiltersleutel leveren.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

1. Smeer een dun laagje motorolie op de o-ring van de nieuwe oliefilterpatroon.

Zorg dat de o-ring correct aanligt.

1. Plaats de nieuwe oliefilterpatroon met een oliefiltersleutel en zet hem dan met een momentsleutel vast met het voorgeschreven aanhaalmoment.

1. Monteer de gelijkrichter/spanningsregelaar door de bouten te plaatsen en deze met het voorgeschreven aanhaalmoment vast te draaien.

Aanhaalmoment:

Bout gelijkrichter/spanningsregelaar: 6.5 Nm (0.65 m·kgf, 4.7 ft·lbf)

1. Breng de olieaftappluggen aan en zet deze dan vast met het voorgeschreven aanhaalmoment.

Aanhaalmomenten:

Olieaftapplug (carter): 43 Nm (4.3 m·kgf, 31 ft·lbf) Olieaftapplug (oliereservoir): 35 Nm (3.5 m·kgf, 25 ft·lbf)

1. Giet niet meer dan 2.5 L (2.6 US qt) (2.2 Imp.qt) van de voorgeschreven hoeveelheid van de gespecificeerde oliesoort bij via de vulopening, steek de peilstok in en draai dan de olie-vuldop vast.

2. Start de motor, draai het gas een paar keer open en zet dan uit.

3. Verwijder de olievuldop en voeg aan het oliereservoir dan geleidelijk de resterende oliehoeveelheid toe terwijl nu en dan met de peilstok het olieniveau wordt gecontroleerd.

Aanbevolen motorolie:

Zie pagina 8-1.

Oliehoeveelheid:

Zonder vervanging van oliefilterpatroon:

3.70 L (3.91 US qt) (3.26 Imp.qt) Met vervanging van oliefilterpatroon: 4.10 L (4.33 US qt) (3.61 Imp.qt)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

DCA15080

DAU36762

DAU21382

LET OP:

- Om het slippen van de koppeling te voorkomen (de motorolie smeert immers ook de koppeling) mogen geen chemische additieven worden toegevoegd. Gebruik geen olie met een "CD"-dieselspecificatie of een hogere kwaliteit dan gespecificeerd. Gebruik ook geen olie met een "ENERGY CONSERVING II"- of hogere aanduiding.

●Zorg dat er geen verontreinigingen in het oliereservoir terechtkomen.

1. Breng de olievuldop aan.
2. Start de motor, laat hem een paar minuten stationair draaien en controleer daarbij op olielekkage. Als er sprake is van olielekkage, zet de motor dan direct af en zoek de oorzaak.
3. Zet de motor af, controleer dan het olieniveau en corrigeer indien nodig.
4. Breng het stroomlijnpaneel aan.

Luchtfilterelement

Het luchtfilterelement moet worden vervangen volgens de intervalperioden vermeld in het periodieke smeer- en onderhoudsschema. Vraag een Yamaha dealer het luchtfilterelement te vervangen.

Controleren van de vrije slag gaskabel

De vrije slag van de gaskabel dient 3.0–5.0 mm (0.12–0.20 in) te bedragen bij de gasgreep. Controleer de vrije slag van de gaskabel regelmatig en laat de vrije slag indien nodig afstellen door een Yamaha dealer.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

DAU21401

DAU21771

Klepspeiling

De klepspeeling kan tijdens gebruik gaan afwijken, waardoor de lucht/brandstof-verhouding kan veranderen en/of het motorgeluid toeneemt. Om dit te voorkomen moet de klepspeeling door een Yamaha dealer worden afgesteld volgens de intervalperioden vermeld in het periodieke smeer- en onderhoudsschema.

Banden

Let ten aanzien van de voorgeschreven banden op het volgende voor een optimale prestatie, levensduur en veilige werking van uw motorfiets.

Bandspanning

De bandspanning moet voor elke rit worden gecontroleerd en indien nodig worden bijgesteld.

DWA10500

WAARSCHUWING

• De bandspanning moet worden gecontroleerd en afgesteld terwijl de banden koud zijn (wanneer de temperatuur van de banden gelijk is aan de omgevingstemperatuur).
  ●De bandspanning moet worden aangepast aan de rijsnelheid en het totale gewicht van rijder, passagier, bagage en accessoires dat voor dit model is vastgesteld.

Bandspanning (gemeten op koude banden):

0–90 kg (0–198 lb):

Voor:

250 kPa (36 psi) (2.50 kgf/cm²)

Achter:

290 kPa (42 psi) (2.90 kgf/cm²)

Rijden met hoge snelheid:

Voor:

250 kPa (36 psi) (2.50 kgf/cm²)

Achter:

290 kPa (42 psi) (2.90 kgf/cm²)

Maximale belasting*:

9 kg (439 lb)

* Totaal gewicht van motorrijder, passagier, bagage en accessoires

DWA11020

WAARSCHUWING

De aanwezigheid van bagage heeft grote invloed op het weggedrag, de rem- en rijeigenschappen en de veiligheid van uw motor. Neem daarom de volgende voorzorgsmaatregelen in acht.

- DE MOTORFIETS NOOIT OVERBELADEN! Rijden met een overbeladen motorfiets kan leiden tot beschadiging van de banden, con-

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

troleverlies of ernstig letsel. Zorg dat het totale gewicht van de motorrijder, de passagier, de bagage en de gemonteerde accessoires nooit het voorgeschreven maximumlaadgewicht voor de machine overschrijdt.

●Vervoer geen los verpakte spullen die tijdens de rit kunnen gaan schuiven.
- Bevestig de zwaarste spullen op veilige wijze dicht bij het midden van de motorfiets en verdeel het gewicht over beide zijden.
●Pas de luchtdruk in de wielophanging en de bandspanning aan op het te vervoeren gewicht.
- Controleer vóór iedere rit de conditie en spanning van de banden.

Inspectie van banden

1. Wang van band
2. Bandprofieldiepte

Voor elke rit moeten de banden worden gecontroleerd. Als de bandprofieldiepte op het midden van de band de vermelde limiet heeft bereikt, de band spijkers of stukjes glas bevat of wanneer de wang van de band scheurtjes vertoont, moet de band onmiddellijk door een Yamaha dealer worden vervangen.

Minimale bandprofieldiepte (voor en achter):

1.6 mm (0.06 in)

OPMERKING:

De slijtagelimiet voor bandprofieldiepte is voor diverse landen verschillend. Neem altijd de lokale voorschriften in acht.

DWA10470

WAARSCHUWING

●Laat sterk versleten banden door een Yamaha dealer vervangen. Rijden op een machine met versleten banden is niet alleen verboden, maar dit heeft ook een averechts effect op de rijstabiliteit, waardoor u de macht over het stuur zou kunnen verliezen.
- De vervanging van onderdelen van wielen en remmen, inclusief banden, dient te worden overgelaten aan een Yamaha dealer, die over de nodige vakkundige kennis en ervaring beschikt.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

Bandeninformatie

1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting

Deze motorfiets is uitgerust met gietwielen en tubeless banden met bandventielen.

DWA10480

WAARSCHUWING

• De banden op de voor- en achterwielen dienen van hetzelfde merk en dezelfde constructie te zijn, anders is het weggedrag van de motor mogelijk niet normaal.
  ●Na uitgebreide tests zijn alleen de hieronder vermelde banden voor dit model goedgekeurd door Yamaha Motor Co., Ltd.
• Controleer altijd of de ventieldopjes stevig zijn bevestigd om zo luchtlekkage te voorkomen.

-Gebruik uitsluitend de hierna vermelde bandventielen en luchtventielbuisjes om bij hoge rijselheden een te lage bandspanning te voorkomen.

Voorband:

Maat:

Deze motorfiets is uitgerust met speciale banden die geschikt voor zeer hoge rij-snelheden. Let op het volgende om deze banden zo effectief mogelijk te kunnen gebruiken.

-Gebruik bij vervanging uitsluitend het voorgeschreven type banden. Bij andere banden is het risico op een klapband bij zeer hoge rijsnelheden niet denkbeeldig.
●Gloednieuwe banden bieden op sommige typen wegdek relatief weinig grip totdat ze zijn "ingereden". Het is dan ook verstandig de eerste 100 km (60 mi) nadat een nieuwe band is aangebracht rustig te blijven rijden en pas daarna de rijsnelheid te verhogen.
- Voordat met hoge snelheid wordt gereden moeten de banden zijn opgewarmd.
●Pas de bandspanning steeds aan volgens de rijomstandigheden.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

DAU21960

DAU42850

DAU22270

Gietwielen

Let ten aanzien van de voorgeschreven wielen op het volgende voor een optimale prestatie, levensduur en veilige werking van uw motorfiets.

• Controleer de velgen voor iedere rit op scheurtjes, verbuiging of kromtrekken. Laat ingeval van schade het wiel door een Yamaha dealer vervangen. Probeer het wiel nooit zelf te repareren, hoe klein de reparatie ook is. Vervang een wiel dat vervormd is of haar-scheurtjes vertoont.
  ●Na het vervangen van een wiel of band moet het wiel worden uitgebalanceerd. Een niet uitgebalanceerd wiel zal mogelijk slecht functioneren, of kan een slechte wegligging en een verkorte levensduur van de banden tot gevolg hebben.
  ●Rijd niet te snel direct na het verwisselen van een band. Het bandoppervlak dient eerst te zijn ingereden voordat het zijn optimale eigenschappen verkrijgt.

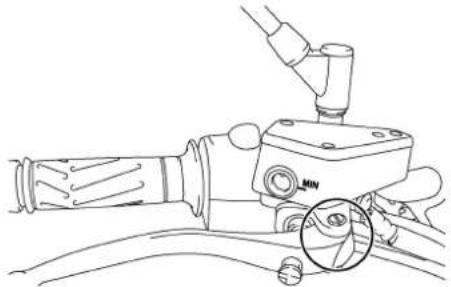

Koppelingshendel

Omdat dit model is uitgerust met een hydraulische koppelingsbediening, hoeft de vrije slag van de koppelingshendel niet te worden afgesteld. Het is echter wel nodig het hydraulisch systeem vóór elke rit op lekkage te controleren. Misschien zit er lucht in het koppelingsystem als de koppelingshendel te veel vrije slag heeft en schakelen moeizaam gaat, of als de koppeling slipt en de machine slecht accelereert. Als er lucht in het hydraulisch systeem zit, moet het systeem door een Yamaha dealer worden ontlucht voordat de motorfiets wordt gebruikt.

Remlichtschakelaar afstellen

De remlichtschakelaar, die wordt geactiveerd door het rempedaal, is correct afgesteld wanneer het remlicht gaat branden vlak voordat de remwerking intreedt. Stel indien nodig de remlichtschakelaar als volgt af.

Terwijl de stelmoer wordt gedraaid, moet de remlichtschakelaar op zijn plaats worden gehouden. Draai de stelmoer in de richting (a) om het remlicht eerder te laten branden. Draai de stelmoer in de richting (b) om het remlicht later te laten branden.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

DAU22390

Controleren van voor- en achter- remblokken

De remblokken in de voor- en achterrem moeten worden gecontroleerd op slijtage volgens de intervalperioden voorgeschreven in het periodieke smeer- en onderhoudsschema.

DAU22400

Remblokken voorrem

Controleer elk voorremblok op schade en meet de remvoeringsdikte. Als een remblok beschadigd is of als de remvoeringsdikte minder is dan 0.8 mm (0.03 in), vraag dan een Yamaha dealer de remblokken als set te vervangen.

DAU36720

Remblokken achterrem

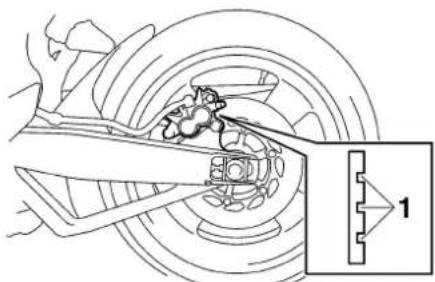

1. Slijtage-indicatorgroef remblok

Elk achterremblok is voorzien van slijtage-indicatorgroeven, zodat het remblok kan worden gecontroleerd zonder de rem te hoeven demonteren. Let op de slijtage-indicatorgroeven om de remblokslijtage te controleren. Wanneer een remblok zover is afgesleten dat de slijtage-indicatorgroeven vrijwel zijn verdwenen, vraag dan een Yamaha dealer de remblokken als set te vervangen.

DAU42860

Controleren van remvloeistofni-veau

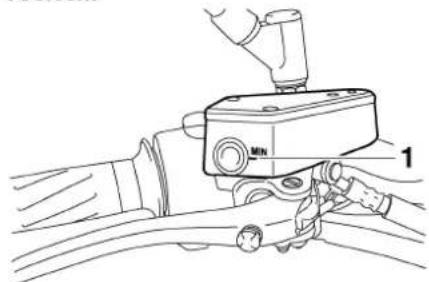

Voorrem

Bij een tekort aan remvloeistof kan lucht het remsysteem binnendringen, waarna de remwerking mogelijk minder effectief is.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

Controleer alvorens te gaan rijden of de remvloeistof boven de merkstreep voor minimumniveau staat en vul indien nodig bij. Een laag remvloeistofniveau wijst mogelijk op verregaande remblokslijtage en/of lekkage in het remsysteem. Als het remvloeistofniveau laag is, controleer dan de remblokken op slijtage en het remsysteem op lekkage.

OPMERKING:

Het remvloeistofreservoir voor de achterrem bevindt zich onder het zadel. (Zie pagina 3-14.)

Neem de volgende voorzorgsmaatregelen in acht:

• Bij het controleren van het remvloeistofniveau moet het bovenvlak van het remvloeistofreservoir horizontaal staan.
• Gebruik uitsluitend de voorgeschreven kwaliteit remvloeistof, anders kunnen de rubber afdichtingen verslechteren en zo lekkage en slechte remwerking teweegbrengen.

Aanbevolen remvloeistof: DOT 4

●Vul bij met hetzelfde type remvloeistof. Bij vermengen van verschillende typen remvloeistof kunnen schadelijke chemische reacties optreden en kan de remwerking verslechteren.
●Pas op en zorg dat tijdens bijvullen geen water het remvloeistofreservoir kan binnendringen. Water zal het kookpunt van de remvloeistof aanzienlijk verlagen zodat dampbelvorming kan optreden.
- Remvloeistof kan gelakte of kunststof onderdelen aantasten. Veeg gemorste remvloeistof steeds direct af.
●Naarmate de remblokken afslijten, zal het remvloeistofniveau geleidelijk verder dalen. Vraag echter wel een Yamaha dealer om een inspectie als het remvloeistofniveau plotseling sterk is gedaald.

DAU22750

Rem- en koppelingsvloeistof ver- versen

Vraag een Yamaha dealer de remvloeistof en de koppelingsvloeistof te verversen volgens de intervalperioden voorgeschreven onder OPMERKING bij het periodieke meer- en onderhoudsschema. Laat bovendien de oliekeerringen van de hoofdremcilinder en de koppelingshoofdcilinder, de remklauwen en de rem- en koppelingsslangen vervangen volgens de hierna vermelde intervalperioden of wanneer ze lekken of zijn beschadigd.

• Oliekeerringen: Vervang elke twee jaar.
• Rem- en koppelingsslangen: Vervang elke vier jaar.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

DAU22760

Spanning aandrijfketting

De spanning van de aandrijfketting moet voorafgaand aan elke rit worden gecontroleerd en indien nodig worden bijgesteld.

DAU22772

Aandrijfketting controleren op spanning

1. Zet de motorfiets op de zijstandaard.

OPMERKING:

Bij het controleren en instellen van de spanning van de aandrijfketting mag er geen gewicht op de motorfiets rusten.

1. Schakel de versnellingsbak in de vrijstand.
2. Draai het achterwiel door de motorfiets te duwen en vind zo het strakste gedeelte in de aandrijfketting; meet nu de spanning van de ketting zoals afgebeeld.

Spanning aandrijfketting:

1. Spanning aandrijfketting 1. Wielasmoer
2. Stel de spanning van de ketting als volgt bij als deze niet correct is.

Doorbuiging aandrijfketting bijstellen

1. Draai de wielasmoer los en draai dan de borgmoeren los aan beide zijden van de achterbrug.

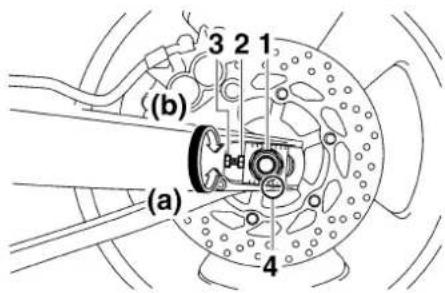

1. Stelbout spanning aandrijfketting
2. Borgmoer

3. Uitlijnmerktekens

4. Draai om de aandrijfketting strakker te stellen de stelbout aan beide uiteinden van de achterbrug in de richting (a). Stel de ketting losser door de stelbout aan beide uiteinden van de achterbrug in de richting (b) te draaien en dan het achterwiel naar voren te drukken.

OPMERKING:

Gebruik voor een goede wieluitlijning de uit- lijnmerktekens aan beide zijden van de ach- terbrug, om zeker te zijn dat beide stelmoeren dezelfde positie hebben.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

DCA10570

LET OP:

Een slecht gespannen aandrijfketting overbelast de motor en andere vitale delen van de motorfiets, waardoor de ketting kan slippen of breken. Om dit te voorkomen moet de spanning van de aandrijfketting binnen het voorgeschreven bereik blijven.

1. Trek de borgmoeren en dan de wielas- moer aan met de voorgeschreven aanhaalmomenten.

Aanhaalmomenten:

Borgmoer:

16 Nm (1.6 m·kgf, 11 ft·lbf)

Wielasmoer:

150 Nm (15.0 m·kgf, 110 ft·lbf)

DAU23022

Reinigen en smeren van de aan- drijfketting

De aandrijfketting moet worden gereinigd en gesmeerd volgens de intervalperioden zoals voorgeschreven in het periodieke meer- en onderhoudsschema, anders zal de ketting snel slijten, met name in vochtige of stoffige gebieden. Onderhoud de ketting als volgt.

DCA10581

LET OP:

De aandrijfketting moet worden gesmeerd nadat de motorfiets is gewassen of ermee in de regen is gereden.

1. Reinig de aandrijfketting met petroleum en een zacht borsteltje.

DCA11120

LET OP:

Om beschadiging van de o-ringen te voorkomen, mag de aandrijfketting niet worden gereinigd met een stoomreiniger of hogedrukreiniger of met niet-geschikte ontvetters.

1. Wrijf de aandrijfketting droog.
2. Smeer de aandrijfketting grondig met speciale smering voor o-ring kettingen.

DCA11110

LET OP:

Gebruik geen motorolie of andere smeermiddelen voor de aandrijfketting, deze bevatten mogelijk toevoegingen die de o-ringen kunnen beschadigen.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

DAU23100

Controleren en smeren van ka- bels

De werking van alle bedieningskabels en de conditie van alle kabels moet voorafgaand aan elke rit worden gecontroleerd en de kabel en kabeleinden moeten indien nodig worden gesmeerd. Vraag een Yamaha dealer een kabel te controleren of te vervangen wanneer deze is beschadigd of niet soepel beweegt.

Aanbevolen smeermiddel: Motorolie

DWA10720

WAARSCHUWING

Bij schade aan de buitenkabel kan de goede werking van de kabel worden belemmerd en kan de binnenkabel gaan roesten. Vervang een beschadigde kabel zo snel mogelijk om onveilige condities te voorkomen.

DAU23111

Controleren en smeren van gas- greep en gaskabel

De werking van de gasgreep hoort voorafgaand aan elke rit te worden gecontroleerd. Smeer ook de gaskabel volgens de intervaltijden gespecificeerd in het periodiek onderhoudsschema.

DAU23131

Controleren en smeren van rem- en schakelpedalen

De werking van het rem- en het schakelpedaal moet voorafgaand aan elke rit worden gecontroleerd en de pedaalscharnierpunten moeten indien nodig worden gesmeerd.

Aanbevolen smeermiddel:

Lithiumvet (universeel vet)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

DAU23140

Controleren en smeren van rem- en koppelingshendels

Remhendel

De werking van de rem- en de koppelingshendel moet voorafgaand aan elke rit worden gecontroleerd en de hendelscharnierpunten moeten indien nodig worden gesmeerd.

Aanbevolen smeermiddel: Lithiumvet (universeel vet)

DAU23200

Controleren en smeren van zij- standaard

De werking van de zijstandaard moet voorafgaand aan elke rit worden gecontroleerd en het scharnierpunt en de metaal-op-metaal contactvlakken moeten indien nodig worden gesmeerd.

DWA10730

WAARSCHUWING

Als de zijstandaard niet soepel omhoog en omlaag beweegt, vraag dan een Yamaha dealer deze te controleren of te repareren.

Aanbevolen smeermiddel: Lithiumvet (universeel vet)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

DAU23271

Voorvork controleren

De conditie en de werking van de voorvork moeten als volgt worden gecontroleerd volgens de intervalperioden voorgeschreven in het periodieke smeer- en onderhoudsschema.

Om de conditie te controleren

DWA10750

WAARSCHUWING

Zorg dat de motorfiets veilig wordt ondersteund, zodat hij niet kan omvallen.

Controleer de binnenste vorkbuizen op krassen, beschadigingen en overmatige olielekkage.

Om de werking te controleren

1. Zet de machine op een vlakke ondergrond en houd deze rechtop.
2. Bekrachtig de voorrem en druk het stuur een paar keer stevig naar beneden om te controleren of de voorvork soepel in- en uitveert.

Als schade wordt gevonden of de voorvork niet soepel beweegt, vraag dan een Yamaha dealer te repareren of te controleren.

DAU23280

Controle van stuursysteem

Losse of versleten balhoofdlagers kunnen gevaarlijk zijn. De werking van het stuur moet als volgt worden gecontroleerd volgens de intervalperioden voorgeschreven in het periodieke smeer- en onderhoudsschema.

1. Plaats een standaard onder de motor zodat het voorwiel los is van de grond.

DWA10750

WAARSCHUWING

Zorg dat de motorfiets veilig wordt ondersteund, zodat hij niet kan omvallen.

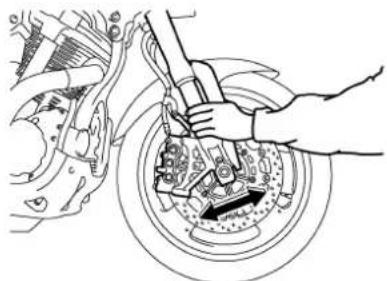

1. Houd de voorvorkpoten beet bij het on- dereinde en probeer ze naar voren en achteren te bewegen. Als speling kan worden gevoeld, vraag dan een Yamaha dealer het stuursysteem te testen.

Controleren van wiellagers

De voor- en achterwiellagers moeten worden gecontroleerd volgens de intervalperioden voorgeschreven in het periodieke smeer- en onderhoudsschema. Als de wielnaaf speling vertoont of het wiel niet soepel draait, vraag dan een Yamaha dealer de wiellagers te controleren.

DAU23441

Accu

Dit model is uitgerust met een permanentdichte accu (onderhoudsvrij type) waarvoor geen onderhoud vereist is. De elektrolyt hoeft niet te worden gecontroleerd en er hoeft geen gedistilleerd water te worden bijgevuld.

Om de accu op te laden

Vraag zo snel mogelijk een Yamaha dealer de accu te laden als deze ontladen lijkt te zijn. Vergeet niet dat de accu sneller ontladen raakt als de machine is uitgerust met optionele elektrische accessoires.

DWA10760

WAARSCHUWING

- Elektrolyt is giftig en gevaarlijk omdat het zwavelzuur bevat, een stof die ernstige brandwonden veroorzaakt. Vermijd contact met de huid, ogen of kleding en bescherm uw ogen altijd bij werkzaamheden nabij accu's. Voer als volgt EERSTE HULP uit als er lichamelijk contact is geweest met elektrolyt.

• UITWENDIG: Spoel overvloedig met water.
• INWENDIG: Drink grote hoeveelheden water of melk en roep direct de hulp in van een arts.
• OGEN: Spoel gedurende 15 minuten met water en roep direct medische hulp in.

- Accu's produceren het explosieve waterstofgas. Houd daarom vonken, open vuur, sigaretten e.d. uit de buurt van de accu en zorg voor voldoende ventilatie bij acculaden in een afgesloten ruimte.

● HOUD DEZE EN ALLE ACCU'S BUITEN BEREIK VAN KINDEREN.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

Om de accu op te bergen

1. Verwijder de accu als het voertuig langer dan een maand niet wordt gebruikt, laad hem volledig bij en zet dan weg op een koele en droge plek.
2. Als de accu langer dan twee maanden wordt weggeborgen, moet deze minstens eenmaal per maand worden gecontroleerd; laad de accu dan indien nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te installeren.
4. Controleer na installatie of de accukabels correct zijn aangesloten op de accupolen.

DCA10630

LET OP:

●Zorg dat de accu altijd geladen blijft. Door een accu in ontladen toestand weg te bergen kan permanente accuschade ontstaan.
- Om een permanent-dichte accu (onderhoudsvrij type) te laden, is een speciale acculader (met constante laadspanning) vereist. Bij gebruik van een conventionele acculader raakt de accu beschadigd. Wanneer u niet beschikt over een speciale acculader voor permanent-dichte

accu's (onderhoudsvrij type), vraag dan een Yamaha dealer uw accu op te laden.

DAU23624

Zekeringen vervangen

1. Hoofdzekering
2. Zekering brandstofinjectiesysteem
3. Reservezekering brandstofinjectiesysteem
4. Zekeringenkastje

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

1. Zekeringenkastje
2. Koplampzekering
3. Zekering signaleringssysteem
4. Zekering ontstekingssysteem
5. Zekering koelvin voor uitlaatdemperkap
6. Backup-zekering (voor kilometerteller, klok en startblokkeersysteem)
7. Auto-decompressiezekering
8. Zekering elektronische regeleenheid
9. Zekering parkeerlichten
10. Reservezekering

De hoofdzekeringhouder en het kastje met zekeringen voor afzonderlijke circuits bevin- den zich onder het zadel. (Zie pagina 3-14.) Vervang een zekering als volgt als deze is doorgebrand.

1. Draai de contactsleutel naar "OFF" en schakel het betreffende elektrische circuit uit.

2. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de voorgeschreven ampèrewaarde aan.

Voorgeschreven zekeringen:

Hoofdzekering: 50.0 A
Koplampzekering: 15.0 A
Zekering ontstekingssysteem: 25.0 A
Zekering signaleringssysteem: 10.0 A
Zekering parkeerlichtcircuit: 10.0 A
Zekering koelvin voor uitlaatdemperkap: 15.0 A
Zekering ECU-circuit: 10.0 A
Backup-zekering: 10.0 A
Zekering automatisch decompressiesysteem: 15.0 A
Zekering brandstofinjectiesysteem: 15.0 Å

DCA10640

LET OP:

Gebruik geen zekering met een hoger ampèrage dan is voorgeschreven, om ernstige schade aan het elektrisch systeem en mogelijk brandgevaar te vermijden.

1. Draai de contactsleutel naar "ON" en schakel het betreffende elektrische circuit in om te zien of de apparatuur werkt.
2. Als de zekering direct opnieuw doorbrandt, vraag dan een Yamaha dealer het elektrisch systeem te controleren.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

Koplampgloeilamp vervangen DAU36820

1. Gloeilamp voor dimlicht
2. Gloeilamp voor grootlicht

De koplampen op dit model hebben halogeen gloeilampen. Vervang een koplamp-gloeilamp als volgt als deze is doorgebrand.

Koplampgloeilamp vervangen

1. Verwijder de koplampunit door de bouten aan beide zijden los te halen.

Koplampgloeilamp voor grootlicht vervangen

a. Verwijder de kap van de fitting door deze linksom te draaien.

1. Kap gloeilamphouder

b. Maak de koplampstekker los en verwijder dan de fitting.

c. Verwijder de defecte gloeilamp.

DWA10790

WAARSCHUWING

Koplampgloeilampen worden zeer heet. Houd daarom brandbare producten uit de buurt van een koplampgloeilamp en raak het lampglas niet aan zolang dit niet is afgekoeld.

d. Breng een nieuwe koplampgloeilamp aan en zet deze dan vast met de gloeilamphouder.

DCA10650

LET OP:

Pas op en zorg dat de volgende onderde- len niet worden beschadigd:

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

●Koplampgloeilamp

Raak het glas van de koplampgloeilamp niet aan zodat dit vetvrij blijft, anders kan de doorzichtigheid van het glas, de lichtintensiteit en de levensduur nadelig worden beïnvloed. Wrijf eventuele verontreinigingen en vingerafdrukken op het gloeilampglas weg met een doekje gedrenkt in alcohol of thinner.

●Koplamplens

Plak geen kleurfolie of stickers op de koplamplens.

Gebruik geen koplampgloeilamp met een hoger wattage dan is voorgeschreven.

1. Raak het glas van de gloeilamp niet aan.

e. Sluit de stekker aan en plaats de kap van de fitting door deze rechtsom te draaien.

Koplampgloeilamp voor dimlicht vervangen

a. Maak de stekker los en verwijder de defecte gloeilamp door deze linksom te draaien.

Koplampgloeilampen worden zeer heet. Houd daarom brandbare producten uit de buurt van een koplampgloeilamp en raak het lampglas niet aan zolang dit niet is afgekoeld.

b. Plaats de gloeilamp door deze rechtsom te draaien.

DCA10850

LET OP:

Pas op en zorg dat de volgende onderde- len niet worden beschadigd:

●Koplampgloeilamp

Raak het glas van de koplampgloeilamp niet aan zodat dit vetvrij blijft, anders kan de doorzichtigheid van het glas, de lichtintensiteit en de levensduur nadelig worden beïnvloed. Wrijf eventuele verontreinigingen en vingerafdrukken op het gloeilampglas weg met een doekje gedrenkt in alcohol of thinner.

●Koplamplens

Plak geen kleurfolie of stickers op de koplamplens.

Gebruik geen koplampgloeilamp met een hoger wattage dan is voorgeschreven.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

DAU24180

1. Raak het glas van de gloeilamp niet aan.

c. Sluit de koplampstekker aan.

1. Monteer de koplampunit door de bou- ten aan te brengen.
2. Vraag indien nodig een Yamaha dealer de koplamplichtbundel af te stellen.

Dit model is uitgerust met een LED type remlicht/achterlicht.

Als het remlicht/achterlicht niet gaat branden, vraag dan een Yamaha dealer het elektrisch circuit te testen.

DAU24202

Gloeilamp in richtingaanwijzer vervangen

1. Verwijder de lamplens van de richtingaanwijzer door de schroeven te verwijderen.

1. Schroef

2. Verwijder de defecte gloeilamp door deze in te drukken en linksom te draaien.

3. Breng een nieuwe gloeilamp aan in de fitting, druk de lamp aan en draai rechtsom tot hij stuit.
4. Monteer de lamplens door de schroef aan te brengen.

DCA11190

LET OP:

Zet de schroef niet overdreven strak vast, anders kan de lamplens breken.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

DAU36810

Gloeilamp in kentekenverlichting vervangen

1. Verwijder het kapje over de kentekenverlichting door de schroeven los te draaien.

1. Schroef

2. Afdekking van kentekenverlichting

3. Verwijder de lamplens van de kente-kenverlichting door de schroeven los te draaien.

1. Schroef

2. Lamplens kentekenverlichting

3. Verwijder de defecte gloeilamp door deze uit de fitting te trekken.

1. Gloeilamp kentekenverlichting

2. Steek een nieuwe gloeilamp in de fitting.

3. Monteer de lens van de kentekenver- lichting door de schroeven aan te brengen.

4. Monteer het kapje over de kentekenverlichting door de schroeven aan te brengen.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

DAU36B40

Vervangen van een parkeerlicht- gloeilamp

Dit model is voorzien van drie parkeerlichten. Vervang een parkeerlichtgloeilamp als volgt als deze is doorgebrand.

1. Parkeerlichtgloeilamp A
2. Parkeerlichtgloeilamp B

3. Parkeerlichtgloeilamp C

4. Verwijder de koplampunit door de bouten aan beide zijden los te halen.

Sla de stappen 2 en 7 over als alleen de parkeerlichtgloeilamp A wordt vervangen.

1. Verwijder om parkeerlichtgloeilamp B of C te vervangen de steun en het zijpaneel aan de desbetreffende zijde van de koplampunit door de schroeven te verwijderen.

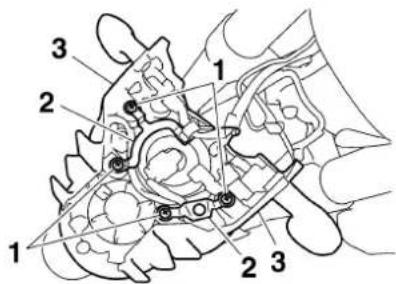

1. Steun zijpaneel koplampunit

2. Zijpaneel koplampunit

3. Verwijder de lampfitting (samen met de gloeilamp) door deze linksom te draaien.

1. Fitting parkeerlichtgloeilamp
2. Verwijder de defecte gloeilamp door deze uit te trekken.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

1. Parkeerlichtgloeilamp

2. Steek een nieuwe gloeilamp in de fitting.

3. Breng de lampfitting aan (samen met de gloeilamp) door deze rechtsom te draaien.
4. Plaats het zijpaneel en de steun door de schroeven vast te draaien.
5. Monteer de koplampunit door de bouten aan te brengen.

DAU24350

Ondersteunen van de motorfiets

Dit model is niet voorzien van een middenbok, neem daarom de volgende voorzorgsmaatregelen in acht bij het verwijderen van het voor- en achterwiel of bij het uitvoeren van ander onderhoud waarbij de motorfiets rechtop moet staan. Controleer of de motorfiets stabiel en horizontaal staat alvorens onderhoud te verrichten. Onder het motorblok kan een stevige houten kist gezet worden voor extra stabiliteit.

Onderhoud aan het voorwiel

1. Stabiliseer de achterzijde van de motorfiets met een motorstandaard of, als geen andere standaard voorhanden is, door een krik te plaatsen onder het frame aan de voorzijde van het achterwiel.
2. Breng het voorwiel los van de grond met gebruik van een motorfietsstandaard.

Verwijderen van het achterwiel

Breng het achterwiel los van de grond met een motorfietsstandaard of, als deze niet voorhanden is, door een krik te plaatsen onder beide zijden van het frame aan de voorzijde van het achterwiel, of onder beide uiteinden van de achterbrug.

DAU25850

Problemen oplossen

Yamaha motorfietsen ondergaan een grondige inspectie voordat ze vanaf de fabriek op transport gaan, maar tijdens gebruik kunnen toch storingen optreden. Problemen in de brandstof-, compressie- of ontstekingssystemen kunnen bijvoorbeeld de oorzaak zijn van slecht starten of een afname in motorvermogen.

In het volgende storingzoekschema is een snelle en gemakkelijke werkwijze weergegeven om deze vitale systemen zelf te kunnen controleren. Ga met uw motorfiets echter wel naar een Yamaha dealer als reparaties nodig zijn, hier zijn vakkundige monteurs aanwezig die beschikken over het benodigde gereedschap en de ervaring en vakkennis om het nodige onderhoud aan de machine correct te verrichten.

Gebruik uitsluitend originele Yamaha vervangingsonderdelen. Niet-originele onderdelen lijken misschien op Yamaha onderdelen maar zijn toch vaak van mindere kwaliteit en hebben een kortere levensduur, zodat dan later mogelijk toch dure reparaties nodig zijn.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

Storingzoekschema

DAU42600

WAARSCHUWING

DWA10840

Houd open vuur uit de buurt en rook niet terwijl het brandstofsysteem wordt getest of hieraan wordt gewerkt.

1. Brandstof

Controleer het brandstofniveau in de brandstoftank.

Er is voldoende brandstof aanwezig.

Controleer de compressie.

Er is geen brandstof aanwezig.

Vul brandstof bij.

De motor start niet.

Controleer de compressie.

2. Compressie

Bedien de elektrische startknop.

Er is compressie.

Controleer de ontsteking.

Er is geen compressie.

Vraag een Yamaha dealer de machine te controleren.

3. Ontsteking

Verwijder de bougies en controleer de elektroden.

Nat

Schoonvegen met een droge doek. Stel de elektrodenafstand van de bougies af of vervang de bougies.

Bedien de elektrische startknop.

Droog

Vraag een Yamaha dealer de machine te controleren.

De motor start niet. Controleer de accu.

4. Accu

Bedien de elektrische startknop.

De motor draait snel rond.

De accu is in orde.

De motor draait langzaam rond.

Controleer de aansluitingen van de accukabels en laad de accu indien nodig.

De motor start niet. Vraag een Yamaha dealer de machine te controleren.

VERZORGING EN STALLING VAN DE MOTORFIETS

Matkleur, let op

DAU37833

DCA15192

LET OP:

Sommige modellen zijn uitgerust met matkleurige onderdelen. Raadpleeg een Yamaha dealer voor advies over wat voor producten gebruikt moeten worden om het voertuig te reinigen. Het gebruik van een borsteltje, chemische producten of reinigingsmiddelen tijdens het reinigen van deze onderdelen kan het oppervlak bekrassen of beschadigen. Ook was moet niet worden aangebracht op een van de matkleurige onderdelen.

DAU36901

Verzorging

De open constructie van een motorfiets maakt de fraaie techniek beter zichtbaar, maar de machine is hierdoor ook meer kwetsbaar. Er kan sprake zijn van roestvorming en corrosie, ook al zijn hoogwaardige componenten gebruikt. Een roestige uitlaatpijp valt bij een auto niet zo op, bij een motorfiets is dit echter nadelig voor de algehele aanblik. Regelmatige en correcte verzorging is niet alleen vereist volgens de garantiebepalingen, maar verzekert ook een fraai uiterlijk van de motorfiets, verlengt de levensduur en verbetert de prestaties.

Alvorens te reinigen

1. Dek de uitlaatdemperopeningen af met een plastic zak nadat de motor is afgekoeld.
2. Controleer of alle doppen en afdekpluggen, ook de bougiedoppen, en alle elektrische stekkers en aansluitingen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zoals verbrande olie op het carter, met een ontvetter en een borstel, maar gebruik dergelijke producten nooit op afdichtingen, pakkingen, tandwielen, de aandrijfketting en de wielassen. Spoel vuil en ontvetter altijd af met water.

Reinigen

DCA15090

LET OP:

●Vermijd het gebruik van sterke en bijtende wielreinigingsmiddelen, vooral bij spaakwielen. Als dergelijke producten toch worden gebruikt om hardnekkig vuil los te maken, laat het reinigingsmiddel dan niet langer inwerken dan is vermeld in de gebruiksinstructies. Spoel vervolgens grondig na met water, laat direct drogen en breng daarna een corrosiewerende spray aan.

●Bij verkeerd reinigen kunnen de kuipruit, de stroomlijnpanelen, framepanelen en andere kunststof delen en de uitlaatdempers worden beschadigd. Gebruik alleen een zachte, schone doek of een spons met zachte zeep en water om kunststof delen te reinigen. Als de uitlaatdempers met gebruik van zachte zeep niet echt schoon worden, kan een zachte borstel met een basisch product worden gebruikt.

- Gebruik geen bijtende chemische reinigingsmiddelen op kunststof delen of op de uitlaatdempers. Vermijd het gebruik van doeken of sponzen die in contact zijn geweest

VERZORGING EN STALLING VAN DE MOTORFIETS

met bijtende of schurende reinigingsmiddelen, oplosmiddelen of thinner, brandstof (benzine), roestverwijderingsmiddelen of corrosieremmers, remvloeistof, antivries of elektrolyt.

• Gebruik geen hogedrukreinigers of stoomreinigers, omdat dan op de volgende plaatsen water kan doordringen en zo schade kan ontstaan: afdichtingen (van wiel- en achterbruglagers, voorvork en remmen), opbergcompartimenten, elektrische componenten (kabelstekkers, messtekkers, instrumenten, schakelaars en verlichting), beluchtingsen ontluchtingsslangen.
  ●Bij motorfietsen met een kuipruit: Gebruik geen bijtende reinigingsmiddelen of harde sponzen, deze veroorzaken dofheid en laten krasjes achter. Sommige reinigingsmiddelen voor kunststof laten eveneens krasjes achter op de kuipruit. Test het product op een klein, niet-zichtbaar gedeelte van de kuipruit om zeker te zijn dat geen sporen achterblijven op de kuipruit. Als de kuipruit krasjes vertoont,

breng dan na wassen een hoogwaardige polish voor gebruik op kunststof aan.

Na normaal gebruik

Verwijder vuil met warm water, zachte zeep en een zachte, schone spons en spoel dan grondig met schoon water. Gebruik een tandenborstel of flessenborstel op moeilijk bereikbare plekken. Hardnekkig vastzittend vuil en insectenresten laten gemakkelijker los als de bewuste plek alvorens te reinigen een paar minuten met een vochtige doek wordt bedekt.

Na rijden in regen, aan de kust of op bepekelde wegen

Zeelucht en wegenzout waarmee wegen in de winter worden bestrooid hebben in combinatie met water een zeer corrosieve werking; handel daarom als volgt na een rit in een regenbui, nabij de kust of op bepekelde wegen.

OPMERKING:

In de winter gestrooid wegenzout kan nog tot in de lente aanwezig blijven.

1. Reinig de motorfiets met koud water en zachte zeep nadat de motor is afgekoeld.

DCA10790

LET OP:

Gebruik geen heet water, dit versterkt de corrosieve werking van het zout.

1. Laat de motorfiets drogen en breng dan met een spuitbus een corrosiewerend middel aan op alle metalen delen, ook op de verchroomde en vernikkelde onderdelen (niet op de titanium uitlaatdempers) om zo roestvorming tegen te gaan.

Reinigen van de titanium uitlaatdempers Dit model is uitgerust met titanium uitlaatdempers die de volgende speciale verzorging nodig hebben.

• Gebruik alleen een zachte, schone doek of een spons met milde zeep en water om de titanium uitlaatdempers te reinigen. Als de uitlaatdempers met gebruik van zachte zeep niet echt schoon worden, kan een zachte borstel met een basisch product worden gebruikt.
• Gebruik nooit chemische stoffen of andere speciale reinigingsmiddelen om de uitlaatdempers schoon te maken, deze zullen de buitenste deklaag van de dempers aantasten.

VERZORGING EN STALLING VAN DE MOTORFIETS

●Al heel geringe hoeveelheden olie, zoals afkomstig van vingerafdrukken of van met olie besmeurde poetsdoeken, zullen vlekken achterlaten op de titanium dempers, maar deze vlekken kunnen met een zachte zeep worden verwijderd.
- De door hitte veroorzaakte verkleuringen op het gedeelte van de uitlaatpijp naar de titanium uitlaatdempers zijn normaal en kunnen niet worden verwijderd.

Na reiniging

1. Droog de motorfiets met een zeemleren lap of een vochtabsorberende doek.
2. Laat de aandrijfketting direct drogen en smeer hem om roestvorming te voorkomen.
3. Gebruik een chroompolish om verchroomde, aluminium en roestvrijstalen delen te laten glanzen.

4. Het is aan te bevelen om met een spuitbus een corrosiewerend middel aan te brengen op alle metalen delen, ook op verchroomde en vernikkelde componenten, om zo corrosie te voorkomen.

5. Gebruik oliespray als universeel schoonmaakmiddel om eventueel nog achtergebleven vuil te verwijderen.

6. Werk kleine lakbeschadigingen bij veroorzaakt door steenslag e.d.
7. Zet alle gelakte oppervlakken in de was.
8. Laat de motorfiets volledig drogen al-vorens te stallen of af te dekken.

DWA11130

WAARSCHUWING

• Controleer of er geen olie of was op de wielen of de remmen zit.
  ●Reinig de remschijven en remvoeringen indien nodig met een normale remschijfreiniger of aceton en spoel de banden schoon met lauw water en een mild reinigingsmiddel. Test de remwerking en het weggedrag van de motorfiets in bochten voordat u de snelheid opvoert.

DCA10800

LET OP:

• Breng een geringe hoeveelheid oliespray en was aan en verwijder overtollige hoeveelheden.
• Breng oliespray of was nooit aan op rubber of kunststof delen, behandel deze met een daartoe bestemd verzorgingsmiddel.

●Vermijd het gebruik van schurende poetsmiddelen, deze tasten de lak aan.

OPMERKING:

Vraag een Yamaha dealer om advies over de te gebruiken producten.

VERZORGING EN STALLING VAN DE MOTORFIETS

DAU26201

Stalling

Korte termijn

Stal uw motorfiets steeds op een koele en droge plek en bescherm indien nodig tegen stof met een luchtdoorlatende stallinghoes.

DCA10810

LET OP:

●Als de motorfiets wordt gestald in een slecht geventileerde ruimte of in vochtige toestand wordt afgedekt met een hoes of een dekzeil, zal water en vocht kunnen binnendringen en roestvorming veroorzaken.
- Voorkom corrosie door de machine niet te stallen in een vochtige kelder, een stal (i.v.m. de aanwezigheid van ammoniakdamp) en in een opslagruimte voor sterke chemicaliën.

Lange termijn

Alvorens uw motorfiets gedurende meerde- re maanden aaneen te stallen:

1. Volg alle instructies op in de paragraaf "Verzorging" in dit hoofdstuk.

2. Vul de brandstoftank en voeg een stabilisatoradditief (indien verkrijgbaar) toe om roestvorming in de tank en achteruitgang van de brandstof te voorkomen.

3. Voer de volgende stappen uit om de cilinders, de zuigerveren etc. te beschermen tegen corrosie.
   a. Verwijder de bougiedoppen en de bougies.
   b. Giet een theelepel motorolie in elk bougiegat.
   c. Breng de bougiedoppen aan op de bougies en leg dan de bougies zodanig op de cilinderkop dat de elektroden aan massa liggen. (Dit voorkomt vonken tijdens de volgende stap.)
   d. Laat de motor een paar keer ronddraaien op de startmotor. (De cilinderwanden worden zo geolied.)
   e. Haal de bougiedoppen los van de bougies en breng dan de bougies en de bougiedoppen weer aan.

DWA10950

WAARSCHUWING

Om schade of letsel door vonkvorming te voorkomen, moeten de bougie-elektroden aan massa liggen terwijl de motor wordt rondgedraaid.

1. Smeer alle bedieningskabels en scharnierpunten van alle hendels en pedalen en van de zijstandaard/middenbok.
2. Controleer de bandspanning en corri- geer deze indien nodig en breng dan de motorfiets omhoog, zodat beide wielen los van de grond zijn. Een an- dere mogelijkheid is de wielen elke maand iets te draaien, zodat de ban- den niet op één gedeelte sterker ach- teruitgaan.
3. Dek de uitlaatdemperopeningen af met een plastic zak om te voorkomen dat vocht kan binnendringen.
4. Verwijder de accu en laad deze volledig bij. Berg de accu op een koele en droge plek op en laad hem eens per maand bij. Berg de accu niet op een zeer warme of koude plek op [minder dan 0 °C (30 °F) of meer dan 30 °C (90 °F)]. Zie pagina 6-23 voor meer informatie over het opbergen van de accu.

OPMERKING:

Voer eventueel benodigde reparaties uit voordat u uw motorfiets stalt.

Afmetingen:

Totale lengte:

2185 mm (86.0 in)

Totale breedte:

800 mm (31.5 in)

Totale hoogte:

1105 mm (43.5 in)

Zadelhoogte:

825 mm (32.5 in)

Wielbasis:

1525 mm (60.0 in)

Grondspeling:

145 mm (5.71 in)

Kleinste draaicirkel:

3200 mm (126.0 in)

Gewicht:

Incl. olie en brandstof:

262.0 kg (578 lb)

Motor:

Type motor:

Luchtgekoeld, 4-takt, OHV

Cilinderopstelling:

2-cilinder, V-blok

Slagvolume:

1670.0 cm³

Boring × slag:

97.0 × 113.0 mm (3.82 × 4.45 in)

Compressieverhouding:

8.40:1

Startsysteem:

Aanbevolen kwaliteit motorolie:

Type API service SG of hoger, JASO MA

rm

Hoeveelheid motorolie:

Zonder vervanging van oliefilterpatroon:

3.70 L (3.91 US qt) (3.26 Imp.qt)

Met vervanging van oliefilterpatroon:

4.10 L (4.33 US qt) (3.61 Imp.qt)

Luchtfilter:

Luchtfilterelement:

Papieren element met oliecoating

Brandstof:

Aanbevolen brandstof:

Uitsluitend normale loodvrije benzine

Inhoud brandstoftank:

15.0 L (3.96 US gal) (3.30 Imp.gal)

Hoeveelheid reservebrandstof:

3.0 L (0.79 US gal) (0.66 Imp.gal)

Brandstofinjectie:

Fabrikant:

NIPPON INJECTOR

Model/hoeveelheid:

INP-101/2

Bougie(s):

Fabrikant/model:

NGK/DPR7EA-9

Fabrikant/model:

DENSO/X22EPR-U9

Elektrodenafstand:

Nat, meervoudige plaat

Versnellingsbak:

Primair reductiesysteem:

Recht tandwiel

Primaire reductieverhouding:

71/48 (1.479)

Secundair reductiesysteem:

Kettingaandrijving

Secundaire reductieverhouding:

39/17 (2.294)

Type versnellingbak:

Constant mesh, 5 versnellingen

Bediening:

Bediening met linkervoet

Overbrengingsverhoudingen:

1e:

38/16 (2.375)

2e:

30/19 (1.579)

3e:

29/25 (1.160)

4e:

24/25 (0.960)

5e:

24/30 (0.800)

Chassis:

Type frame:

Dubbel wiegframe

Spoorhoek:

25.00 graad

Naspoor:

103.0 mm (4.06 in)

Voorband:

Type:

Tubeless

Maat:

(Totaal gewicht van bestuurder, passagier,

bagage en accessoires)

Bandenspanning (gemeten aan koude banden):

Gewichtsverdeling:

0–90 kg (0–198 lb)

Voor:

250 kPa (36 psi) (2.50 kgf/cm²)

Achter:

290 kPa (42 psi) (2.90 kgf/cm²)

Gewichtsverdeling

Rijden met hoge snelheid:

Voor:

250 kPa (36 psi) (2.50 kgf/cm²)

Achter:

290 kPa (42 psi) (2.90 kgf/cm²)

Voorwiel:

Type wiel:

Gietwiel

Velgmaat:

17M/C x MT3.50

Achterwiel:

Type wiel:

Gietwiel

Velgmaat:

17M/C x MT6.00

Voorrem:

Type:

Dubbele schijfrem

Bediening:

Bediening met rechterhand

Aanbevolen remvloeistof:

DOT 4

Achterrem:

Type:

Enkele schijfrem

Bediening:

Bediening met rechtervoet

Aanbevolen remvloeistof:

DOT 4

Voorwielophanging:

Type:

Telescoopvork

Veer/schokdempertype:

Schroefveer/oliedemper

Veerweg:

120.0 mm (4.72 in)

Achterwielophanging:

Type:

Achterbrug (link-ophanging)

Veer/schokdempertype:

Schroefveer/gas-oliedemper

Veerweg:

117.0 mm (4.61 in)

Elektrische installatie:

Ontstekingssysteem:

Transistorontsteking (digitaal)

Laadsysteem:

Wisselstroomdynamo met permanente

magneten

Accu:

Model:

GT14B-4

Voltage, capaciteit:

12 V, 12.0 Ah

Koplamp:

Type gloeilamp:

Halogeenlamp

Gloeilampen voltage, wattage × aantal:

Dimlicht:

12 V, 51.0 W × 1

Grootlicht:

12 V, 55.0 W × 1

Voorste richtingaanwijzer: 12 V, 10.0 W × 2

Achterste richtingaanwijzer: 12 V, 10.0 W × 2

Parkeerlicht: 12 V, 5.0 W × 3

Kentekenverlichting: 12 V, 5.0 W × 1

Instrumentenverlichting: LED

Controlelampje vrijstand: LED

Controlelampje grootlicht: LED

Controlelampje richtingaanwijzers: LED

Controlelampje brandstofniveau: LED

Waarschuwingslampje motorstoring: LED

Controlelampje startblokkering: LED

Zekeringen:

Hoofdzekering: 50.0 A

Koplampzekering: 15.0 A

Zekering signaleringssysteem: 10.0 A

Zekering ontstekingssysteem: 25.0 A

Zekering parkeerlichtcircuit: 10.0 A

Zekering koelvin voor uitlaatdemperkap: 15.0 A

Zekering ECU-circuit: 10.0 A

Zekering brandstofinjectiesysteem: 15.0 A

Backup-zekering: 10.0 A

Zekering automatisch decompressiesysteem: 15.0 A

GEBRUIKERSINFORMATIE

DAU26351

Identificatienummers

Noteer het sleutelnummer, het voertuigidentificatienummer en de modelinformatiesticker in onderstaande ruimtes. Deze nummers heeft u nodig om reserveonderdelen bij een Yamaha dealer te bestellen of wanneer uw machine is gestolen. SLEUTELIDENTIFICATIE NUMMER:

Empty rectangular frame with no text, symbols, or markings

VOERTUIGIDENTIFICATIE NUMMER:

1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)

Het sleutelnummer is ingeslagen op het sleutelplaatje. Noteer dit nummer in het daartoe bestemde vakje en gebruik dit als referentie bij het bestellen van een nieuwe sleutel.

Voertuigidentificatienummer

DAU26400

1. Voertuigidentificatienummer

Het voertuigidentificatienummer is ingeslagen op de balhoofdbuis. Noteer dit nummer in het daartoe bestemde vakje.

OPMERKING:

Het voertuigidentificatienummer is bedoeld voor identificatie van uw motorfiets en kan worden gebruikt om uw motor in uw land aan te melden voor kentekenregistratie.

DAU26480

Modelinformatiesticker

1. Modelinformatiesticker

De modelinformatiesticker is onder het za- del bevestigd aan het frame. (Zie pagina 3-14.) Noteer de informatie op deze sticker in het daartoe bestemde vakje. Deze infor- matie is nodig om reserve-onderdelen te bestellen bij een Yamaha dealer.

INDEX

A

Aandrijfketting, reinigen en smeren ..... 6-19

Accu.... 6-23

Achterlicht/remlicht unit.... 6-28

Afstelling remlichtschakelaar 6-15

Antidiefstal-alarmsysteem (optie).... 3-8

B

Brandstofverbruik, tips voor een zuinig... 5-3

C

Claxonschakelaar 3-9

Contactslot/stuurslot 3-2

Controle- en waarschuwingslampjes ..... 3-3

Controlelampje grootlicht 3-4

Controlelampjes richtingaanwijzers ..... 3-3

Controlelampje startblokkering 3-4

Controlelijst voor gebruik 4-2

D

Gloeilamp kentekenverlichting, vervangen.... 6-29

Gloeilamp richtingaanwijzer, vervangen.... 6-28

|

Identificatienummers.... 9-1

Inrijperiode.... 5-3

K

Kabels, controleren en smeren...... 6-20

Klepspeling.... 6-12

Koplampgloeilamp, vervangen 6-26

Koppelingshendel 3-10, 6-15

L

Lichtsignaalschakelaar 3-9

Locaties van onderdelen 2-1

Luchtfilterelement 6-11

M

Matkleur, let op 7-1

Modelinformatiesticker.... 9-2

Motorolie en oliefilterpatroon 6-8

Multifunctioneel display 3-5

N

Noodstopschakelaar.... 3-9

0

Ondersteunen van de motorfiets ...... 6-31

P

Parkeerlichtgloeilamp, vervangen ..... 6-30

Parkeren 5-4

Periodiek smeer- en onderhoudsschema.... 6-2

Problemen oplossen.... 6-31

R

Rem- en koppelingshendels, controleren en smeren 6-21

Rem- en koppelingsvloeistof, verversen 6-17

Rem- en schakelpedalen, controleren en smeren 6-20

Remhendel 3-11

Rempedaal 3-11

Remvloeistofniveau, controleren....6-16

Richtingaanwijzerschakelaar....3-9

S

Schakelaar alarmverlichting....3-9

Schakelen 5-2

Schakelpedaal....3-11

Schokdemperunit, afstellen....3-16

Sleutelnummer....9-1

Spanning aandrijfketting....6-18

Specifications....8-1

Stalling 7-4

Startblokkeersysteem....3-1

Starten van de motor....5-1

Startknop....3-9

Startspersysteem 3-20

Storingzoekschema....6-32

Stroomlijnpaneel, verwijderen en aanbrengen....6-6

Stuurschakelaars ....3-9

Stuursysteem, controleren 6-22

T

Tankbeluchtingsslang/overloopslang ....3-13

Tankdop 3-12

U

Uitlaatkatalysator....3-14

V

Veiligheidsinformatie 1-1

Verzorging....7-1

Voertuigidentificatienummer....9-1

Voor- en achterremblokken

controleren....6-16

Voorvork, afstellen 3-15

Voorvork, controleren....6-22

Vrije slag gaskabel, controleren .....6-11

INDEX

Vrijstandcontrolelampje 3-4

W

Waarschuwingslampje

brandstofniveau.... 3-4

Waarschuwingslampje motorstoring..... 3-4

Wielen.... 6-15

Wiellagers controleren.... 6-23

Z

Zadel.... 3-14

Zekeringen, vervangen.... 6-24

Zijstandaard.... 3-19

Zijstandaard, controleren en smeren.... 6-21

YAMAHA

YAMAHA MOTOR CO., LTD.

PRINTED IN THE NETHERLANDS

2006.09
