GEBRUIKSAANWIJZING SND 3600 A1 SLIDE AND NEGATIVE SCANNER SILVERCREST

gebruiksaanwijzing. 80

Auteursrecht 80

Beperking van

aansprakelijkheid 80

Waarschuwingen. 81

Gebruik in overeenstemming

met bestemming 81

Veiligheid. 82

Basisveiligeidsvoorschriften 82

Opstellen en

aansluiten 84

Veiligheidsvoerschriften..84

Inhoud van het pakket en

inspectie van transport . . . 84

De verpakking afvoeren..85

Eisen aan de plaats van

opstelling 85

Aansluting aan een

computer 86

Bedieningselementen.92

Bediening en bedrivif .92

Filmstrook inleggen. 92

Dia's inleggen. 92

Programma ArcSoft

Medialmpression 2 starten 93

Programma ArcSoft

Medialmpression 2 .93

Scannen met hetprogramma

ArcSoft MedialImpression 2 94

Na gebruik. 97

Reiniging 98

Veiligheidsvoorschriften .. 98

Reiniging. 98

Problemen oplossen.99

Veiligheidsvoorschriften .. 99

Oorzaken van storingen

en deze verhelpen .99

Opslaan/afvoeren 100

Opslaan 100

Apparaat afdanken . . . 100

Appendix. 101

conformiteitsverklaring..102

Garantie 102

Service 103

Importeur 103

Inleiding

Informatie bij deze gebruiksaanwijzing

Deze gebruiksaanwijzing maakt onderdeel UIT van de dia scanner SND 3600 A1 (navolgend aangeduid als apparaat) en voorziet u van belangrijke aanwijzingen voor het gebruik in overeenstemming met de bestemming, de verilgheid, het inbouwen en aansluiten, evenals voor de bediening van het apparaat.

De gebruiksaanwijzing要去 voortdurend nabij het apparaat beschikbaar zijn. Zij要去 doorijdere persoon gelezen en gebruikt worden, die opdracht heeft voor de bediening van het apparaat, alsmede voor het verhelpen van storingen van het apparaat. Bewaar de gebruiksaanwijzing en geef deze met het apparaat door aan de volgende eigenaar.

Auteursrecht

Deze documentatie is auteursrechtelijk beschermd.

ledere reproductie, resp. herduk, ook gedeeltekijk, evenals de weergave van de afbeeldingen, ook in veranderde toestand is alleen toegestaan met schriftelijke toestemming van de producent.

Beperking van aansprakelijkheid

Alle technische informatie, gegevens en aanwijzingen voor de inbouw en aansluiting en de bediening in deze gebruiksaanwijzing voldoen aan de LASTe stand bij het in druk bezorgen en resulterenaar beste weten uit afweging van once ervaringen en inzichten tot dusverre.

Men kan op basis van de gegevens, afbeeldingen en beschrijvingen in deze gebruiksaanwijzing geen aanspraken doen gelden.

De fabrikant is Niet aansprakelijk voor schade als gevolg van het Niet inucht nemen van de gebruiksaanwijzing, gebruik dat Niet volgens de bestemming is, ondeskundige reparaties, ongeoorloofd uitgevoerde veranderingen of gebruik van ongeoorloofde onderdelen.

Waarschuwingen

In de onderhavige gebruiksaanwijzing worden volgende waarschu-wingen gebruikt:

WAARSCHUWING

Een waarschuwing op dit niveau van gevaar duidt op een eventuele gevaarlijke situatie.

Als de gevaarlijke situatie nicht worden vermeden, kan dit letsel tot gevolg生態.

De aanwijzingen in deze waarschuwing opvolgen om persoonlijk letsel te vermijden.

LET OP

Een waarschuwing op dit niveau van gevaar duidt op een eventuele materièle schade.

Als de gevaarlijke situatie Niet wordt vermeden, kan dit materielle schade tot gevolg hebben.

De aanwijzingen in deze waarschuwing opvolgen om materiele schade te vermijden.

OPMERKING

Een opmerking wijst op extra informatie, die de omgang met het apparaat vergemakkelijkt.

Gebruik in overeenstemming met bestemming

Dit apparaat is uitsluitend bestemd voor het bedrijfsmatige gebruik om dia's en filmstroken te scanden en te digitaliseren.

Een ander of verdergaand gebruik geldt als nicht in overeenstemming met de bestemming.

WAARSCHUWING

Gevaar door gebruik dat nicht in overeenstemming is met de bestemming!

Er kan gevaar van het apparaat uitgaan in geval van gebruik dat Niet in overeenstemming is met de bestemming en/of andersoortig gebruik.

Het apparaat uitsluitend gebruiken in overeenstemming met de bestemming.
De beschreiben procedures in deze gebruksaanwijzing nakomen.

Alle vormen van claims wegens schade door gebruik dat nicht volgens de bestemming is+zijn uitgesloten.

Het risico isuitsluitend voor de gebruiker.

Veiligheid

In dit hoofdstuk krijgt u belangrijke veiligheidsinstrumenties voor de omgang met het apparaat.

Dit apparaat voldoet aan de gestelde veiligheidsvoorschriften.
Verkeerd gebruik kan leiden tot persoonlijk letsel en materiele schade.

Basisveiligeidsvoorschriften

Neem de volgende veiligheidsvoorschriften in acht voor een veilige omgang met het apparaat:

• Controller het apparaat vór het gebruik op uitwendig zichtbare schade. Neem een defect apparaat of een apparaat dat gevallen is Niet in gebruik.
  In geval het snoer of de aansluitingen beschadigd zijn, maar u deze door geauthoriseerd en vakkundig personeel, of door de klantenservice verrangen.

■ Personen, die wegens hun lichamelijke, geestelijke of motorieke vermogens nicht in staat zijn om het apparaat veilig te bedieren, mogen het apparaat alleen gebruiken onder toezicht van of na aanwijzing door een verantwoordelijk persoon.
Geef kinderen alleen toestemming voor gebruik van het apparaat mits onder toezicht.
Laat reparations aan het apparaat alleen uitvoeren door geautorie-serde specialzaken of door de klantenservice. Ondeskundige reparations konnen resulteren in aanzienlijke gezaren voor de gebruiker. Bovendien worden er dan geen garantie meer geveven.
Een reparatie van het apparaatijdens de garantieperiode mag alleen worden uitgevoerd door een klantenservice die door de fabrikant geauthoriseerd is, anders worden er geen garantie meer gegeven bij schade die nadien optreedt.
Defecte onderdelenogen alleen worden verrangen door originele onderdelen. Alleen bij deze onderdelen is gegardeerd, dat zich zullen voldoen aan de veilighidesein.
Voer geen eigenmachigte veranderingen uit aan het apparaat en aan de constructie ervan.
■ Bescherm het apparaat gegen vocht en het binnendringen van vloeistoffen.
Gebruik het apparataat Niet nabij open vlammen.

Opstellen en aansluiten

Veiligheidsvoorschriften

WAARSCHUWING

Bij de ingebruikname van het apparaat kan het komen tot persoonlijk letsel en materiële schade!

Neem de volgende veiligheidsinstructies in acht om de gevaren te vermijden:

Verpakkingsmaterial mag nicht als speelgoed worden gebrukt. Er bestaat verstikkingsgevaar.

Inhoud van het pakket en inspectie van transport

Het apparatus wordst standard met volgende componenten geleverd:

• Scanner
• 2 × Houser voor dia's
• 2 x Houser voor filmnegatieven
  Programma-CD
• Schoonmaakborstel
• Gebruiksaanwijizing

OPMERKING

Controller of de levering compleet is en of er sprake is van zichbare schade.
In geval de levering Niet compleet is of indien er spreke is van schade door gebrekige verpakking of door transport, neemt u contact op met de Service-Hotline (zie hoofdstuk Service).

De verpakking afvoeren

De verpakking beschermt het apparaat gegen transportschade. De verpakkingsmaterialen zijn nicht schadelijk voor het milieu en gekozen uit afvoertechnische aspecten en.daarom recyclebaar.

Het terugvoeren van de verpakking in de materiaalkring-loop is een besparing op grondstoffen en redueert het ontstaan van afval. Voer verpakkingsmaterialen die nicht更是 worden gebruikt af conform deplaatselijke geldende voorschriften.

OPMERKING

• Indien möglich de originele verpakking bewaren gedurende de garantieperiode van het apparaat, om het apparaat in geval van een garantiekwestie volgens de voorschriften te konnen verpakken.

Eisen aan deplaats van opstelling

Voor een veilig en foulloos functioneren van het apparaat要去 de plaatsvan opstelling aan volgende voorwaarden voldoen:

Het apparaat要去 op een stevige, vlakke en horizontale ondergrond worden geplaatst.
Plaats het apparaat Niet in een hete, natte of zeer vochtige omgeving, of in de buurt van brandaar materiaal.
Plaats het apparaat zodenig, dat het Niet bloataat aan directe instraling door de zon.

Aansluting aan een computer

Systeemvereisten

U heeft een computer nodig met een vrij USB-aansluiting en als besturingsystem Windows XP, Windows Vista of Windows 7 van de Firma Microsoft.

Installatie van het programme ArcSoft Medialmpression 2

OPMERKING

In deze gebruiksaanwijzing zijn alleen die programma-onderdelen beschreiben, die u nodig heeft om uw dia's, resp. uw filmnegatieven te scannen. Uitgebrendere informatatie vindt u in de online-hulp van het programme.
De afbeeldingen en de beschrijvingen hebben betrekking op het besturingsysteme Microsoft Windows 7. De beeldschermweergave kan afwijken, maar gelang de weergaveinstellungen bij andere besturingsystemen.
Plaats de meegeleverde programma-CD in de CD-drive van uw computer.

Het venster „Automatische weergave" worden weergegeben.

Klik op de schermknop „autorun.exe uitvoeren". De installmentie start en het startvenster worden weergegeven.

OPMERKING

• Als u de autostart-functie heeft UITgeschakeld en de installmentprocedure begint nicht automatisch, start de installmentprocedure door een dubbelklikken op het bestand „autorun.exe" in het directory van de CD.

Klik op de schermknop „Arcsoft Software“, om het programme „ArcSoft MedialImpression 2" te installereren. De installmente-assistant worden geconfigureerd.

NL

Het startvenster van de installment-assistant worden weergegeven.

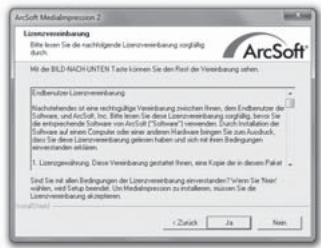

Klik op de schermknop „Verder > ". Het venster „licentieovereenkomst" worden waergegeben.

Klik op de schermknop „Ja".

Het venster voor de keuze van de installmentie-directory worden weergegeven.

Kies de gewenste installmentie-directory en klik op de schermknop „Verder >

Het venster voor de keuze van de programme-map (invoer in het startmenu van Windows) worden weergegeven.

Kies de gewenste programma-map en klik op de schermknop "Verder >

NL

Het programme worden geinstalleerd en de voortgang van de installmentie worden weergegeven.

Het venster „Bijbehorende bestandsformaten" worden weergegeben.

Kies de bestandsformaten uit, die aan het programme verbonden要去en worden en klik op de schermknop „Verder > ".

Het wordt aangegeven, dat de installmentie is voltooid.

Klik op de schermknop „Voltooien". Het startvenster worden opnieuw weergegeven.

Klik op de schermknop „Exit installmente“, om het installmentprogramma te beëindigen.

Aansluting

Sluit het USB-kabel 4 aan op een USB-aansluiting van uw computer.

NL

Bedieningselementen

LED PWR
2 Toets SCAN
3 Inschuifopening voor film, resp. dia-houder
4 USB-aansluitkabel
5 Filmhouser
Diahouder
Schoonmaakborstel

Bediening en bedrijf

In dit hoofdstuk krijgt u belangrijke aanwijzingen over de bediening en het bedriif van het apparatus.

Filmstrook inleggen

Ontgrendel de sluiting aan de voorzijde van de film-houder 5 en open de houder.
Leg een filmstrook, Niet in spiegelbeeld, in de houder.
Sluit de houder, totdat het deksel vastklikt.

Dia's inleggen

Ontgrendel de sluiting aan de voorzijde van de dia-houser 6 en open de houser.
Leg maximaal 3 ingeraamde dia's, nicht in spiegelbeeld, in de houder.
Sluit de houder, totdat het deksel vastklikt.

Programma ArcSoft Medialmpression 2 starten

Start het programme ArcSoft Photolmpression 2 door een dubbelklikken op het programme-symbol op het bureaublad of kies de overeenkomstige invoor in het startmenu.

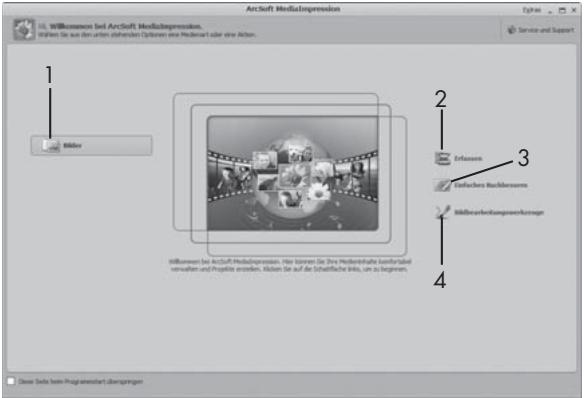

Programma ArcSoft MedialImpression 2

Er staan vier opties ter beschikking:

1. Afbeeldingen: een afbeelding openen die op de computer of op een geheugenkaart staat.
2. Registrieren: voor het schannen van十几年e opnames
3. Eenvoudig bijwerken: snelle beeldbewerking
4. Beeldbewerkingtools: uitgebreide beeldbewerking

OPMERKING

In deze gebruiksaanwijzing zijn alleen die programma-onderdelen beschreiben, die u nodig heeft om uw dia's, resp. uw filmnegatieven te scannen. Uitgebrendere informatatie vindt u in de online-hulp van het programme.

Scannen met het programme ArcSoft MedialImpression 2

Sluit het apparaat aan. De LED PWR brandt.
Start het programme ArcSoft Medialmpression 2.
Klik op de schermknop „Registeren".

Bij het eerste starten van het programme na de installmentie vindt een

proces plaat van kaliberen en gegevens verzamelen. Let erop, dat er geen houder voor dia's of negatieven in het apparaat is gelegd.

Klik in het weergegeven informatievenster op de schermknop "OK", om het kalibreren en verzamelen van gevevens te starten. De eerste procedure van kaliberen en verzamelen van geveens kan eenaar minuten duren.

De voortgang van het kalibreren worden weergegeven.

Nadat het kaliberen werden beeindigd, worden wederom het programmavenster weergegeven.

Het venster „Door de scanner registren" worden weergegeben.

Voer deoodzakelijkke instellenen uit: bestandsformaat, kwaliteit (alleen bij JPG-bestanden), opslaglocatie, filmtype, kleurdiepte, scan-resolutie

OPMERKING

De kleurintensiteit is vastgelegd met 24 bit. Een scan met 1600 DPI heeft een resolutie van 2520 × 1680 pixels, met 3600 DPI heeft een scan een resolutie van 5040 × 3360 pixels.

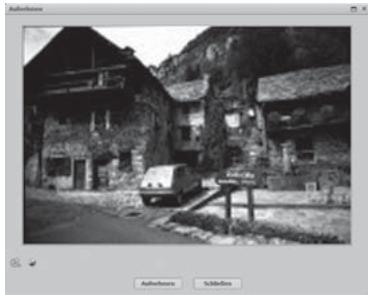

Klik op de schermknop „Registrareren". Het venster „Opnemen" worden weergegeven.

Schuif de houder met de negatieven, resp. de dia's die gescand moeten worden in de inschuif-opening op het apparaat, totdat deze vastklikt.

Het scanbeeld worden in het preview-bereik weergegeven.

OPMERKING

Een houder in het apparaat ingeschoven houder kan er nicht waar uitgetrokken worden, maar moet volledig door het apparaatBeen worden geschoven.
Stel de houder desgewenst in, totdat het scanbeeld optimaal wordt weergegeven in het preview-venster.
Stel desgewenst de elektrische balans (Balance), de belichting (Exposure), de holderheid (Brightness), het contrast (Contrast) en de verzadiging (Saturation) in, door te drukken op de schermknop „Aanpassen".

Er worden een instellingsvenster geopend.

Klik op de ^+ om de betreffende waarde te verhogen en op de - om de betreffende waarde te verlagen.
Gebruik de schuifknop, om de elektrische balans (kleurbalans)uit te voeren.
Klik op de schermknop "OK", om de instelling over te nemen en om terug te.gaan maar het venster "Opnemen".

Druk op de toets SCAN ② op het apparaat of klik op de schermknop „Opnemen". De afbeelding worden gescand en in het scan-bereik weergegeven.
Herhaal de stappen in het proces, om andere afbeeldingen te scannen.

Na gebruik

Haal de film/negatif-hoeder eruit, door deze helemaal door het apparaatBeen te schuiven.
Verwijder de USB-kabel 4uit de USB-aansluiting van uw computer.

NL

Reiniging

Veiligheidsvoorschriften

LET OP

Mogelijkke beschadiging van het apparatus.

Indringend�回t kan een beschadiging van het apparaatveroorzaken.

Let erop, dat er bij het schoonmaken geen vocht in het apparaat indringt, om onherstelbare schade aan het apparaat te vermijden.

Reiniging

Reinig de behuizing uitsluitend met eenlicht vochtige doek en een mild afwasmiddel.
Reinig de lens van de scanner binnenin het apparaat met de schoonmaakborstel ⑦. Schuif waaroor de schoonmaakborstel met het schoonmaakvlak omlaag alleen in de rechter inschuif-opening ③.

Problemen oplossen

In dit hoofdstuk krijt u belangrijke aanwijzingen over de lokalisering van storingen en het verhelpen van storingen. Neem de aanwijzin gen in ache om gezaren en beschadigingen te vermijden.

Veiligheidsvoorschriften

WAARSCHUWING

Neem de volgende veiligheidsinstructies in acht om gevaren en materiaèle schade te vermijden:

Reparations aan elektrische apparatuur moot alleen worden uitgevoerd door vakmensen, die door de fabrikant zich geschoold. Door onvakkundige reparations konnen aanzienlijke gezaren optreden voor de gebruiker en kan er schade ontstaan aan het apparaat.

Oorzaken van storingen en deze verhelen

De navolgende tabel helpt bij de lokalisering en het verhelpen van Kleinere storingen:

Probleem	Mogelijk oorzaak	Oplossing
LED ① brandt Niet	Het apparaat is Niet correct aangesloten.	Sluit het apparaat aan.
slechte beeldkwaliteit	Stof op de lens van de scanner.	Reinig de lens van de scanner.
	Stof op de film, resp. op de dia	Reinig de film, resp. de dia.

OPMERKING

Als umet de eerdergenoemde stappen het probleem nicht kunt verhelppen,neem dan a.u.b.contact op met de klantenservice.

Opslaan/afvoeren

Opslaan

Bewaar het apparaat in een droge omgeving.

Apparaat afdanken

Deponeer het toestel in geen geval bij het normale huisvuil. Dit product is onderworpen aan de Europese richtlijn 2002/96/EC-WEEE (Waste Electrical and Electronic Equipment).

Voer het toestel af via een erkend afvalverwerkingsbedrivif of via uw gemeentereiniging. Neem de momenteel geldende voerschriften in acht. Neem in geval van twijfel contact op met uw gemeentereinigingsdienst.

Appendix

Technische gegevens

Interface	USB 2.0
Bedrijftemperatuur	+5 - +40	°C
Vochtigkeit (geen condensatie)	5 - 90	%
Afmetingen (B x H x D)	9,6 x 16,9 x 10,5	cm
Gewicht (zonder accessoires)	ca. 540	g
Beeldsensor	1/2,5 " CMOS-sensor (5 038 848 pixels)
Lens	F=6.0, 4 glaselementen, halfveldhoek 15°
Aantal beeldheralingen	2	fps
Bereik van scherpstellen	vaste focus
Besturing van helderheid	automatisch
Kleurregeling	automatisch
Resolutie (geinterpoleerd)	3600	dpi
Dataconversie	10 bits per kleurkanaal
Scanmethode	Single pass
Lichtbron	Tegenlicht (3 witte LED's)

Opmerkingen over de conformiteitsverklaring

Dit apparaat voldoet met betrekking tot overeenstemming aan de fundamentele eisen en de andere relevante voorschriften van de richtlijn voor elektron magnetische compatibiliteit 2004/108/EC.

De volledige originele conformiteitsverklaring is te verkriijgen bij de importeur.

CE

NL

Garantie

U heeft op dit apparaat 3aar garantie vanaf de aankoopdatum. Het apparaat is met de grootst mogelijk zorg vervaardigd en vooraand aan de levering nauwkeurig gecontroleerd.

Bewaar a.u.b. de kassabon als aankoopbewijs. Mocht u aanspraak wollen make op de garantie, neem dan Telefonisch contact op met uw serviceadres. Alleen op die manier is een kostenloze verzending van uw product gegardeerd.

OPMERKING

De garantie geldt uitsluitend voor materiaal of fabricagefou- ten, Niet voor aan slijtageonderhevige delen of voor beschadigingen van breekbare onderdelen, bijv. schakelaarsof accu's.

Het product isuitsuitendbestemdvoorprivé-gebruikenietvoor bedrijsmatigedoeleinden. Bijverkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die Niet door ons geauthoriseerd servicefiliaalzijnuitgevoerd,ervaltdegarantie.

Uw wettelijk rechten worden door deze garantie nicht beperkt. De garantieperiode worden Niet verlangd door de aansprakelijkheid. Dit geldt eveneens voorvervangen en gerepareerde onderden.

Eventuele schaden en gebreken die reeds bij de koop aanwezig zijn要去en direct na het uitpakken worden gemeld, uiterlijk echtertweedagen na datum van aankoop.

Na afloop van de garantieperiode worden alle reparations die optreden in rekening gebracht.

Service

Kompernass Service Netherland

Tel.: [phone]

E-Mail: [e-mail]

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com
