| Tipo di prodotto | Scanner per diapositive e negativi |
| Marca | SILVERCREST |
| Modello | SND 3600 A1 |
| Dimensioni (L x A x P) | 9,6 x 16,9 x 10,5 cm |
| Peso (senza accessori) | Circa 540 g |
| Alimentazione | USB (cavo incluso) |
| Interfaccia | USB 2.0 |
| Sensore di imaging | 1/2,5" CMOS, 5 038 848 pixel |
| Risoluzione (interpolata) | 3600 dpi |
| Sorgente luminosa | 3 LED bianchi |
| Software incluso | ArcSoft MediaImpression 2 |
| Accessori forniti | 2 portadiapositive, 2 portanegativi, CD software, tampone |
| Pulizia | Involucro con panno umido e detergente delicato; lente con tampone fornito |
| Sicurezza | Conforme alle direttive CE; utilizzare su superficie stabile, al riparo dall'umidità |
| Garanzia | 3 anni (ricambi e manodopera) |
| Servizio post-vendita | 0800 808 825 (FR), 0848 000 525 (CH) |
Domande frequenti - SND 3600 A1 SLIDE AND NEGATIVE SCANNER SILVERCREST
Domande degli utenti su SND 3600 A1 SLIDE AND NEGATIVE SCANNER SILVERCREST
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Scanner di diapositive e negativi in formato PDF gratuitamente! Trova il tuo manuale SND 3600 A1 SLIDE AND NEGATIVE SCANNER - SILVERCREST e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SND 3600 A1 SLIDE AND NEGATIVE SCANNER del marchio SILVERCREST.
MANUALE UTENTE SND 3600 A1 SLIDE AND NEGATIVE SCANNER SILVERCREST
Scanner per negativi
Istruzioni per l'uso
Scanner per diapositive
Istruzioni per l'uso
Indice
Introduzione 2
Informazioni sul presente
manuale di istruzioni 54
Diritto d'autore 54
Limitazione di responsabilità 54
Avvertenze 55
Uso conforme 55
Sicurezza 56
Avvertenze di sicurezza
di base 56
Installazione e
collegamento .58
Indicazioni di sicurezza..58
Volume della fornitura e
ispezione per eventuali
danni da trasporto 58
Smaltimento della
confezione 59
Requisiti del luogo di
installazione 59
Connessiona un computer 60
Elementi di comando.66
Comandi e
funzionamento
Inserimento della pellicola 66
Inserimento delle diapositive 66
Avvio del programma
ArcSoft MedialImpression 267
Programma ArcSoft
Medialmpression 2 . .67
Scansione con il programma
ArcSoft MedialImpression 268
Dopoiuso 71
Pulizia 72
Indicazioni di sicurezza .72
Pulizia. 72
Guasti e possibili
rimedi. 73
Indicazioni di sicurezza..73
Cause ed eliminazione dei
guasti 73
Stoccaggio/
smaltimento. 74
Stoccaggio. 74
Smaltimento
dell'apparecchio. 74
Appendice. 75
Dati tecnici 75
Avvertenze relative alla
dichiarazione di conformità 76
Garanzia 76
Assistenza. 77
Importatore. 77
Introduzione
Informazioni sul presente manuale di istruzioni
Il presente manuale di istruzioni è parte integrante dello scanner per negativi SND 3600 A1 (di seguito denominato l'apparecchio) e fornisce informazioni importanti per l'uso conforme, la sicurezza, l'installazione e il collegamento nonché l'uso dell'apparecchio.
Il manuale di istruzioni dev'essere sempre disponibile nelle vicinanze dell'apparecchio. Esso dev'essere letto e applicato da tutti coloro che sono incaricati dell'uso e dell'eliminazione dei guasti dell'apparecchio. Conservare il presente manuale di istruzioni e consegnarlo insieme all'apparecchio in caso di cessione dello stesso a terzi.
Diritto d'autore
La presente documentazione è tutelata dal diritto d'autore.
Qualsiasi riproduzione o ristampa, anche parziale, nonché la riproduzione delle illustrazioni, anche con modifiche, è consentita solo previo consenso del produttore.
Limitazione di responsabilità
Tutte le informazioni tecniche contenute nel presente manuale di istruzioni, i dati e le indicazioni relativi al collegamento nonché all'uso, corrispondono allo stato più aggiornato al momento dell'invio in stampa e contengono le nostre esperienze e conoscenze più attuali.
I dati, le illustrazioni e le descrizioni contenute nel presente manuale di istruzioni non costituiscono una base valida per alcun tipo di rivendicazione.
Il produttore non si assume alcuna responsabilità per i danni derivanti dalla mancata osservanza delle istruzioni, dall'uso non conforme, dalle riparazioni non eseguite in modo professionale, dalle modifiche eseguite senza permesso o dall'impiego di pezzi di ricambio non omologati.
Avvertenze
Nel presente manuale di istruzioni vengono utilizzate le seguenti avvertenze:
AVVISO
Un'avvertenza contrassegnata da questo livello di pericolo indica una situazione potenzialmente pericolosa.
Qualora sia impossibile evitare tale situazione pericolosa, essa può dare luogo a lesioni.
Seguire le istruzioni contenute in questa avvertenza per evitare lesioni personali.
ATTENZIONE
Un'avvertenza contrassegnata da questo livello di pericolo indica la possibilità di riportare danni materiali.
Qualora sia impossibile evitare tale situazione pericolosa, essa può dare luogo a danni materiali.
Seguire le istruzioni contenute in questa avvertenza, per evitare danni materiali.
AVVERTENZA
Un avviso contrassegna ulteriori informazioni volte a facilitare l'uso dell'apparecchio.
Uso conforme
Questo apparecchio è destinato esclusivamente all'uso non commerciale, per la scansione e la digitalizzazione di negativi di pellicole e diapositive.
Un uso diverso o esulante da quanto sopra è considerato non conforme.
AVVISO
Pericolo derivante da uso non conforme!
In caso di uso non conforme o diverso da quello previsto, possono verificarsi situazioni di pericolo.
Utilizzare l'apparecchio esclusivamente in conformità alla sua destinazione. Attenersi alle procedure descritte nel presente manuale di istruzioni.
Sono escluse le rivendicazioni di qualsiasi genere in caso di danni derivanti da uso non conforme.
Il rischio è esclusivamente a carico dell'utente.
Sicurezza
In questo capitolo sono riportate importanti indicazioni di sicurezza per l'uso dell'apparecchio.
Questo apparecchio corrisponde alle disposizioni di sicurezza prescritte. L'uso non conforme può comportare danni a persone e cose.
Avvertenze di sicurezza di base
Per l'uso sicuro dell'apparecchio, rispettare le seguenti avvertenze di sicurezza:
Controllare l'apparecchio prima dell'uso per rilevare eventuali danni visibili. Non mettere in funzione un apparecchio danneggiato o caduto. In caso di danni al cavo o ai collegamenti, fare eseguire le riparazioni a personale specializzato autorizzato o al servizio clienti.
Le persone che per motivi di natura fisica, psichica o motoria non fossero in grado di utilizzare l'apparecchio in sicurezza possono utilizzarlo solo sotto sorveglianza o istruzioni da parte di una persona responsabile. Consentire l'uso dell'apparecchio ai bambini solo se sotto sorveglianza. - Fare eseguire le riparazioni solo da aziende specializzate o dall'assistenza ai clienti. Le riparazioni effettuate in modo non conforme possono causare gravi pericoli per l'utente. In caso contrario, la garanzia decade. La riparazione dell'apparecchio in periodo di garanzia può essere effettuata solo tramite l'assistenza ai clienti autorizzata dal produttore; in caso contrario, in presenza di successivi danni, la garanzia non sarà ritenuta valida. I componenti guasti devono essere sostituiti esclusivamente con pezzi di ricambio originali. Solo con questi pezzi di ricambio è garantita la conformità ai requisiti di sicurezza. Non apportare modifiche o cambiamenti all'apparecchio. Proteggere l'apparecchio dall'umidità e dalla penetrazione di liquidi. Non utilizzare l'apparecchio nelle vicinanze di fiamme libere.
IT CH
Installazione e collegamento
Indicazioni di sicurezza
AVVISO
La messa in funzione dell'apparecchio può provocare danni a persone e cose!
Rispettare le seguenti indicazioni di sicurezza per evitare pericoli:
Il materiale di imballaggio non dev'essere utilizzato come giocattolo. Pericolo di soffocamento!
Volume della fornitura e ispezione per eventuali danni da trasporto
La fornitura standard dell'apparecchio comprende i seguenti componenti:
- Scanner
- 2 × Supporto per diapositive
- 2 × Supporto per negativi CD con programma Spazzola per la pulizia
- Istruzioni per l'uso
AVVERTENZA
Controllare la completezza e l'integrità della fornitura in relazione a danni visibili. In caso di fornitura incompleta o in presenza di danni derivanti da imballaggio insufficiente o causati dal trasporto, rivolgersi alla Hotline di assistenza (vedere capitolo Assistenza).
Smaltimento della confezione
L'imballaggio protegge l'apparecchio dai danni da trasporto. I materiali di imballaggio sono stati selezionati in relazione alla loro ecocompatibilità e alle caratteristiche di smaltimento, e pertanto sono riciclabili.
Il riciclo dell'imballaggio consente di risparmiare materie prime e riduce la generazione di rifiuti. Smaltire il materiale di imballaggio inutilizzato in conformità alle norme vigenti localmente.
AVVERTENZA
- Durante il periodo di validità della garanzia, se possibile, conservare l'imballaggio originale, per poter imballare adeguatamente l'apparecchio in caso di intervento in garanzia.
Requisiti del luogo di installazione
Per un uso dell'apparecchio sicuro e senza errori, il luogo di installazione deve soddisfare i seguenti prerequisiti:
L'apparecchio deve trovarsi su una superficie stabile, piana e orizzontale. Non collocare l'apparecchio in ambienti surriscaldati, bagnati o molto umidi, né nelle vicinanze di materiali infiammabili. Collocare l'apparecchio in modo da non esporlo all'irradiazione solare diretta.
Connessione a un computer
Requisiti di sistema
È necessario un computer con una porta USB libera e sistema operativo Windows® XP, Windows® Vista o Windows® 7 della ditta Microsoft®.
Installazione del programma ArcSoft MediaImpression 2
AVVERTENZA
Nel presente manuale di istruzioni sono descritte solo le parti di programma necessarie per la scansione delle diapositive o dei negativi. Ulteriori informazioni sono riportate nella guida in linea del programma. Le illustrazioni e le descrizioni si riferiscono al sistema operativo Microsoft® Windows® 7. La rappresentazione delle immagini può variare a seconda delle impostazioni di visualizzazione in altri sistemi operativi. Collocare il CD accluso contenente il programma nell'unità CD del computer.
Verrà visualizzata la finestra "Riproduzione automatica".
Fare clic sul pulsante "Esegui autorun.exe". L'installazione si avvia e viene visualizzata la finestra di avvio.
AVVERTENZA
Se si è disattivata la funzione Autostart e il processo di installazione non si avvia automaticamente, avviare il processo di installazione tramite un doppio clic sul file "autorun.exe" nella directory principale del CD.
Fare clic sul pulsante "ArcSoft Software" per installare il programma "ArcSoft MediaImpression 2". Viene configurata la guida all'installazione.
Viene visualizzata la finestra di avvio del programma di installazione.
Fare clic sul pulsante "Avanti >"

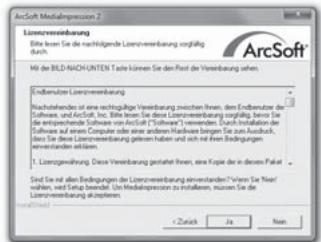

Verrà visualizzata la finestra "Accordo di licenza".
Fare clic sul pulsante "Sì".
Verrà visualizzata la finestra per la selezione della directory di installazione.
Selezionare la lingua desiderata e fare clic sul pulsante "Avanti >". Verrà visualizzata la finestra per la selezione della cartella del programma (inserimento nel menu Start di Windows).
Selezionare la cartella di programma desiderata e fare clic sul pulsante "Avanti >".
Il programma viene installato e viene visualizzato l'avanzamento dell'installazione.
Verrà visualizzata la finestra "Formati di file attinenti".
Selezionare i formati di file a cui associare il programma e fare clic sul pulsante "Avanti >".
Viene visualizzato il completamento dell'installazione.
Fare clic sul pulsante "Fine".
Viene nuovamente visualizzata la finestra Start.
Fare clic sul pulsante "Exit Installation" per chiudere il programma di installazione.
Connessione
Connettere il cavo USB 4 a una porta USB del computer.
IT CH

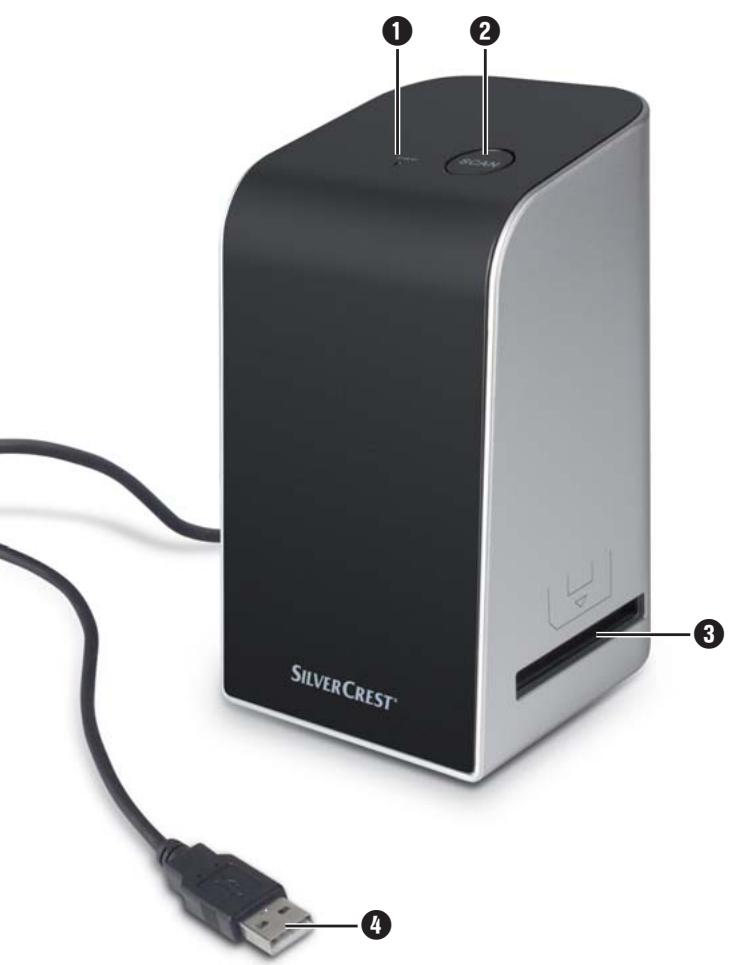

Elementi di lavoro
LED PWR 2 Tasto SCAN 3 Ingresso per il supporto pellicole/diapositive Cavo di connessione USB Supporto pellicole Supporto diapositive Spazzola per la pulizia
Comandi e funzionamento
In questo capitolo sono riportate indicazioni importanti relative ai comandi e al funzionamento dell'apparecchio.
Inserimento della pellicola
Togliere il blocco sul lato anteriore del supporto delle pellicole (⑤) e aprire il supporto. Collocare la pellicola lateralmente nel supporto. Chiudere il supporto fino all'inserimento della copertura.
Inserimento delle diapositive
Togliere il blocco sul lato anteriore del supporto delle diapositive e aprire il supporto. Inserire un massimo di 3 diapositive con cornice lateralmente nel supporto. Chiudere il supporto fino all'inserimento della copertura.
Avvio del programma ArcSoft MediaImpression 2
Avviare il programma ArcSoft MediaImpression 2 tramite un doppio clic sull'icona del programma sul desktop o selezionare la relativa voce nel menu Start.

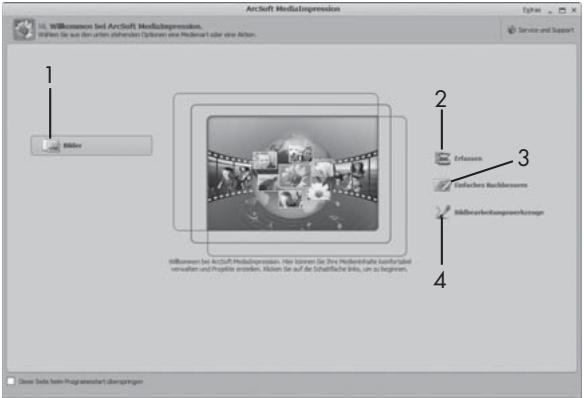

Programma ArcSoft MediaImpression 2
Sono disponibili quattro opzioni:
- Immagini: per aprire un'immagine presente sul computer o su una scheda di memoria.
- Ottieni: per la scansione di nuove foto.
- Miglioramento semplice: rapida elaborazione delle immagini.
- Strumenti di elaborazione delle immagini: elaborazione dettagliata delle immagini.
AVVERTENZA
Nel presente manuale di istruzioni sono descritte solo le parti di programma necessarie per la scansione delle diapositive o dei negativi. Ulteriori informazioni sono riportate nella guida in linea del programma.
Scansione con il programma ArcSoft MediaImpression 2
Collegare l'apparecchio. Il LED PWR si accende. Avviare il programma ArcSoft MediaImpression 2. Fare clic sul pulsante "Ottieni".
Al primo avvio del programma dopo l'installazione ha luogo un processo di calibrazione e raccolta di dati. Assicurarsi che nell'apparecchio non sia stato inserito un supporto per diapositive o negativi.
Nella finestra di informazioni visualizzata, fare clic sul pulsante "OK" per avviare la calibrazione e la raccolta dei dati. Il primo procedimento di calibrazione e raccolta dei dati può durare qualche minuto.
Viene visualizzato l'avanzamento della calibrazione.
A conclusione della calibrazione viene visualizzata la finestra del programma.
Viene visualizzata la finestra "Ottieni da scanner".
Eseguire le impostazioni necessarie:
Formato file, qualità (solo per i file .JPG), posizione di memorizzazione, tipo di pellicola, profondità colori, risoluzione scansione.
AVVERTENZA
La profondità colori viene fissata a 24 bit. Una scansione a 1600 DPI ha una risoluzione di 2520 × 1680 pixel, una scansione a 3600 DPI ha una risoluzione di 5040 × 3360 pixel. Fare clic sul pulsante "Ottieni".

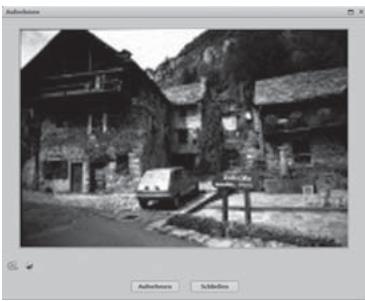

Viene visualizzata la finestra "Accetta".
Spingere il supporto con le strisce di negativi o diapositive da sottoporre a scansione nell'ingresso dell'apparecchio, fino all'arresto.
Il motivo della scansione viene visualizzato nell'area di anteprima.
AVVERTENZA
Un supporto inserito nell'apparecchio non può più essere estratto, bensì deve attraversare completamente l'apparecchio. Regolare, se necessario, il supporto, fino alla visualizzazione del motivo da sottoporre a scansione nella finestra di anteprima. Se necessario impostare il bilanciamento elettrico (Balance), l'esposizione (Exposure), la luminosità (Brightness), il contrasto (Contrast) e la saturazione (Saturation), premendo il pulsante "Regola".
Si aprirà una finestra di impostazione.
Fare clic su per aumentare il relativo valore e su - per ridurre il relativo valore.
Utilizzare il cursore per eseguire il bilanciamento elettrico (bilanciamento colori).
Fare clic sul pulsante "OK" per eseguire l'impostazione e per tornare alla finestra "Accetta".
Premere il tasto SCAN ② sull'apparecchio o fare clic sul pulsante "Accetta". L'immagine viene sottoposta a scansione e visualizzata nella relativa area. Ripetere tali passaggi per eseguire la scansione di ulteriori immagini.
Dopo l'uso
Rimuovere il supporto delle pellicole/negative, facendolo scorrere completamente attraverso l'apparecchio. Rimuovere il cavo USB ④ dalla porta USB del computer.
IT CH
Pulizia
Indicazioni di sicurezza
ATTENZIONE
Possibile danneggiamento dell'apparecchio
La penetrazione di umidità può dare luogo al danneggiamento dell'apparecchio.
Assicurarsi che durante la pulizia non penetri umidità nell'apparecchio, per evitarne un irreparabile danneggiamento.
Pulizia
Pulire l'alloggiamento esclusivamente con un panno leggermente inumidito e un detergente delicato. Pulire la superficie della lente dello scanner all'interno dell'apparecchio con la spazzola per la pulizia ⑦. Spingere la spazzola di pulizia con la superficie di pulizia verso il basso solo nel punto di inserimento a destra ③.
Guasti e possibili rimedi
In questo capitolo sono riportate importanti informazioni per localizzare ed eliminare i guasti. Rispettare le indicazioni per evitare pericoli e danneggiamenti.
Indicazioni di sicurezza
AVVISO
Rispettare le seguenti indicazioni di sicurezza per evitare pericoli e danni materiali:
Le riparazioni agli apparecchi elettrici devono essere eseguite solo da personale specializzato addestrato dal produttore. Le riparazioni non eseguite a regola d'arte possono causare gravi pericoli per l'utente e danni all'apparecchio.
Cause ed eliminazione dei guasti
La seguente tabella è di ausilio nella localizzazione ed eliminazione dei guasti minori:
| Guasto | Possible causa | Rimedio |
| Il LED 1 non si accende | L'apparecchio non è stato connesso correttamente. | Connette l'apparecchio. |
| Cattiva qualità delle immagini | Polvere sulla lente dello scanner. | Pulire la lente dello scanner. |
| Polvere sulla pellicola o diaposita | Pulire la pellicola o la diaposita. |
AVVERTENZA
Se non si riesce a risolvere il problema con le istruzioni precedentemente riportate, rivolgersi al servizio di assistenza ai clienti.
Stoccaggio/smaltimento
Stoccaggio
Conservare l'apparecchio in un ambiente asciutto.
Smaltimento dell'apparecchio
Non gettare per alcun motivo l'apparecchio insieme ai normali rifiuti domestici. Questo prodotto è soggetto alla Direttiva europea 2002/96/EC RAEE (Rifiuti di Apparecchiature Elettriche ed Elettroniche).
Smaltire l'apparecchio attraverso un'azienda di smaltimento autorizzata o attraverso l'ente di smaltimento comunale. Rispettare le prescrizioni attualmente in vigore. In caso di dubbi, mettersi in contatto con l'ente di smaltimento competente.
Appendice
Dati tecnici
| Interfaccia | USB 2.0 | |
| Temperatura di esercizio | +5 - +40 | °C |
| Umidità (nessuna condensa) | 5 - 90 | % |
| Dimensioni (L x P x A) | 9,6 x 16,9 x 10,5 | cm |
| Peso (senza accessori) | ca. 540 | g |
| Sensore di immagini | Sensore CMOS da 1/2,5" (5 038 848 pixel) | |
| Lente | F=6.0, 4 elementi in vetro, angolo semicampi 15° | |
| Velocità di ripetizione immagini | 2 | fps |
| Area di messa a fuoco | Fuoco fisso | |
| Controllo della luminosità | automatico | |
| Bilanciamento colori | automatico | |
| Risoluzione (interpolata) | 3600 | dpi |
| Conversione dati | 10 bit per canale colore | |
| Metodi di scansione | Single pass | |
| Sorgente luminosa | Controluce (3 LED bianchi) | |
IT CH
Avvertenze relative alla dichiarazione di conformità
Questo apparecchio è conforme ai requisiti di base e alle altre norme rilevanti della Direttiva per la compatibilità elettromagnetica 2004/108/EC.
La dichiarazione di conformità originale e completa è a disposizione presso l'importatore.
CE
Garanzia
Questo apparecchio è garantito per tre anni a partire dalla data di acquisto. L'apparecchio è stato prodotto con cura e debitamente collaudato prima della consegna.
Conservare lo scontrino come prova d'acquisto. Nei casi contemplati dalla garanzia, mettersi in comunicazione telefonicamente con il centro di assistenza più vicino. Solo in tal modo è possibile garantire una spedizione gratuita della merce.
AVVERTENZA
La prestazione della garanzia vale solo per difetti del materiale o di fabbricazione, ma non per i dati di trasporto, danni a parti soggette a usura o a parti fragili, come ad es. interruttori o accumulatori.
Il prodotto è destinato esclusivamente all'uso domestico e non a quello commerciale. La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguiti alla nostra filiale di assistenza autorizzata.
Questa garanzia non costituisce alcun limite ai diritti legali del consumatore. Il periodo di garanzia non viene prolungato dagli interventi in garanzia. Ciò vale anche per le parti sostituite e riparate. I danni e difetti eventualmente presenti già all'atto dell'acquisto devono
essere segnalati subito dopo il disimballaggio, e comunque entro e non oltre due giorni dalla data d'acquisto.
Le riparazioni da effettuare dopo la scadenza della garanzia sono a pagamento.
Assistenza
IT Kompernass Service Italia
- INDICE
- INTRODUZIONE
- SICUREZZA
- INSTALLAZIONE E
- COLLEGAMENTO
- ELEMENTI DI COMANDO
- COMANDI E
- FUNZIONAMENTO
- PULIZIA
- GUASTI E POSSIBILI
- RIMEDI
- STOCCAGGIO
- SMALTIMENTO
- APPENDICE
- INFORMAZIONI SUL PRESENTE MANUALE DI ISTRUZIONI
- DIRITTO D'AUTORE
- LIMITAZIONE DI RESPONSABILITÀ
- AVVERTENZE
- AVVISO
- ATTENZIONE
- AVVERTENZA
- USO CONFORME
- PERICOLO DERIVANTE DA USO NON CONFORME
- AVVERTENZE DI SICUREZZA DI BASE
- INSTALLAZIONE E COLLEGAMENTO
- INDICAZIONI DI SICUREZZA
- LA MESSA IN FUNZIONE DELL'APPARECCHIO PUÒ PROVOCARE DANNI A PERSONE E COSE
- VOLUME DELLA FORNITURA E ISPEZIONE PER EVENTUALI DANNI DA TRASPORTO
- SMALTIMENTO DELLA CONFEZIONE
- REQUISITI DEL LUOGO DI INSTALLAZIONE
- CONNESSIONE A UN COMPUTER
- REQUISITI DI SISTEMA
- INSTALLAZIONE DEL PROGRAMMA ARCSOFT MEDIAIMPRESSION
- CONNESSIONE
- ELEMENTI DI LAVORO
- COMANDI E FUNZIONAMENTO
- INSERIMENTO DELLA PELLICOLA
- INSERIMENTO DELLE DIAPOSITIVE
- AVVIO DEL PROGRAMMA ARCSOFT MEDIAIMPRESSION
- PROGRAMMA ARCSOFT MEDIAIMPRESSION
- SCANSIONE CON IL PROGRAMMA ARCSOFT MEDIAIMPRESSION
- DOPO L'USO
- POSSIBILE DANNEGGIAMENTO DELL'APPARECCHIO
- GUASTI E POSSIBILI RIMEDI
- CAUSE ED ELIMINAZIONE DEI GUASTI
- STOCCAGGIO/SMALTIMENTO
- SMALTIMENTO DELL'APPARECCHIO
- AVVERTENZE RELATIVE ALLA DICHIARAZIONE DI CONFORMITÀ
- GARANZIA
- ASSISTENZA
- IT KOMPERNASS SERVICE ITALIA
Marca : SILVERCREST
Modello : SND 3600 A1 SLIDE AND NEGATIVE SCANNER
Categoria : Scanner di diapositive e negativi
