BEDIENUNGSANLEITUNG SND 3600 A1 SLIDE AND NEGATIVE SCANNER SILVERCREST

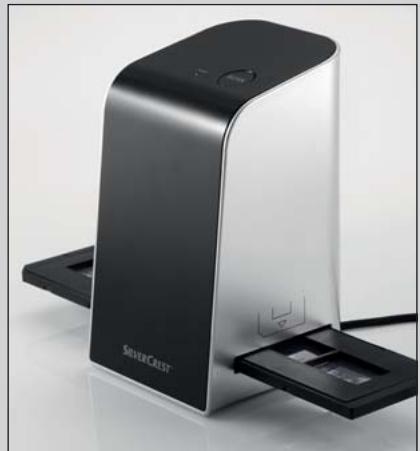

Negativ-Digitalisierer SND 3600 A1

KOMPERNASS GMBH

BURGSTRASSE 21 · D-44867 BOCHUM

www.kompernass.com

ID-Nr.: SND 3600 A1-12/10-V3

IAN:55973

DE Negativ-Digitalisierer

AT Bedienungsanleitung CH

Informationen zu dieser

Bedienungsanleitung 2

Urheberrecht 2

Haftungsbeschränkung. 2

Warnhinweise. 3

Bestimmungsgemäß

Verwendung 3

Sicherheit. 4

Grundlegende

Sicherheitschinweise. 4

Aufstellen und

AnschlieBen .6

Sicherheitschinweise. 6

Lieferumfang und

Transportinspektion. 6

Entsorgung der Verpackung 7

Anforderungen an den

Aufstellort 7

Anschluss an einen Computer 8

Bedienelemente....14

Bedienung und Betrieb 14

Filmstreifen einlagen. 14

Dias einlagen 14

Programm ArcSoft

Medialmpression 2 starten 15

Programm ArcSoft

Medialmpression 2 .15

Scannen mit dem Programm

ArcSoft MedialImpression 2 16

Nach dem Gebrauch.... 19

Reinigung. 20

Sicherheitschinweise. 20

Reinigung 20

Fehlerbehebung . . .21

Sicherheitshinweise. 21

Fehlerursachen und

-behebung 21

Lagerung/Entsorgung 22

Lagerung 22

Gerat entsorgen. 22

Anhang. 23

Technische Daten 23

Hinweise zur

Konformitätserklarung 24

Garantie 24

Service 25

Importeur 25

Einführung

Informationen zu dieser Bedienungsanleitung

These Bedienungsanleitung ist Bestandteil des Negativ-Digitalisierers SND 3600 A1 (nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für den bestimmungsgemäßen Gebrauch, die Sicherheit, den Anschluss sowie die Bedienung des Gerätes.

Die Bedienungsanleitung muss ständig in der Höhe des Gerätes verfügbar sein. Sie ist von jeder Person zu halten und anzuwenden, die mit der Bedienung und Störungsbehebung des Gerätes beschäftigt ist. Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an den Nachbesitzer weiter.

Urheberrecht

These Dokumentation ist urheberrechtlich geschützt.

Jede Vervielfaltung, bzw. jeder Nachdruck, auch auszugsweise, sowie die Wiedergabe der Abbildungen, auch im veränderten Zustand ist nur mit schriftlicher Zustimmung des Herstellers gestattet.

Haftungsbeschränkung

Alle in dieser Bedienungsanleitung enthaltenen technischen Informationen, Daten und Hinweise für den Anschluss und die Bedienung, entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkennnisse nach bestem Wissen.

Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden.

Der Hersteller übernimmt keine Haftung für Schäden aufgrund von Nichtbeachtung der Anleitung, nicht bestimmungsgemäßer Verwendung, unsachgemäßen Reparaturen, unerlaubt vorgenommenen Veränderungen oder Verwendung nicht zugelassener Ersatzteile.

Warnhinweise

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:

WARNING

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann this zu Verletzungen führen.

Die Anweisungen in thisem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

ACHTUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sachschaden.

Falls die Situation nicht vermieden wird, kann dies zu Sachschen führen.

Die Anweisungen in thisem Warnhinweis befolgen, um Sachschäden zu vermeiden.

HINWEIS

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erreichtern.

Bestimmungsgemäße Verwendung

Dieses Gerät ist ausschließlich für den nicht gewerblichen Gebrauch zum Scannen und Digitalisieren von Filmnegativen und Dias bestimmt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.

WARNING

Gefahr durch nicht bestimmungsgemäß Verwendung!

Von dem Gerät können bei nicht bestimmungsgemäß Verwendung und/oder andersartiger Nutzung Gefahren ausgehen.

Das Gerat ausschlieBlich bestimmungsgemäß verwenden.
Die in dieser Bedienungsanleitung beschrieben Vorgehensweisen einhalten.

Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäß Verwendung sind ausgeschlossen.

Das Risiko tragt allein der Betreiber.

Sicherheit

In thisem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät.

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Personen und Sachschäden führen.

Grundlegende Sicherheitschinweise

Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden Sicherheitshinweise:

■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sightbare Schäden. Nehmen Sie ein beschädigtes oder heruntergefallenes Gerät nicht in Betrieb.
Bei Beschädigung der Kabel oder Anschlüsse setzen Sie diese von autorisiertem Fachpersonal oder dem Kundenservice austauschen.

Personen, die aufgrund ihrer körperlichen, geistigen oder motorischen Fähigkeiten nicht in der Lage sind das Gerät sicher zu bedieren, * dürfen das Gerät nur unter Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
Gestatten Sie Kindern die Benutzung des Gerätes nur unter Aufsicht.
- Lassen Sie Reparaturen am Gerät nur von autorisierten Fachbetrieben oder dem Kundenservice durchführren. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Zudem erlischt der Garantieanspruch.
Eine Reparatur des Gerätes während der Garantiezeitarf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.
Defekte Bauteile)dürfen nur gegen Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen werden.
- Nehmen Sie keine eigenmächtigen Umbauten oder Veränderungen an dem Gerät vor.
Schützen Sie das Gerät vor Feuchtigkeit und dem Eindringen von Flüssigkeiten.
Das Gerät nicht in der Nähe von offenen Flammen betreiben.

Aufstellen und Anschlieben

Sicherheitshinweise

WARNING

Bei der Inbetriebnahme des Gerätes konnen Personen- und Sachschäden auftreten!

Beachten Sie die folgenden Sicherheitshinweise um die Gefahren zu vermeiden:

Verpackungsmaterialien *{durren nicht zum Spielena verwendet werden. Es besteht Erstickungsgefahr.

Lieferumfang und Transportinspektion

Das Gerät wird standardmöbig mit folgenden Komponenten geleifert:

• Scanner
  2 x Halterung fur Dias
• 2 × Halterung für Negative
  Programm-CD
  Reinigungsbürste
  Bedienungsanleitung

HINWEIS

Prufen Sie die Lieferung auf Vollständigkeit und auf sightbare Schäden.
Beiner unvollständigen Lieferung oder Schaden infolgemangelhafter Verpackung oder durch Transport wenden Sie sich an die Service-Hotline (siehe Kapitel Service).

Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählnt und deshalb recyclebar.

Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringgert das Abfallaufkommen. Entsorgen Sie nicht mehr benöttige Verpackungsmaterialien gemäß den örtlich geltenden Vorschriften.

HINWEIS

• Hebien Sie wenn möglich die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Garantiefall ordnungsgemäß verpacken zu konnen.

Anforderungen an den Aufstellort

Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Aufstellort folgende Voraussetzungen erfüllen:

Das Gerät muss auf einer festen, flachen und waagerechten Unterlage aufgestellt werden.
Stellen Sie das Gerät nicht in einer halten, nassen oder sehr feuchten Umgebung oder in der Nähe von brennbarem Material auf.
Stellen Sie das Gerät so auf, dass es nicht direkter Sonnenein-strahlung ausgesetzt wird.

Anschluss an einen Computer

Systemvoraussetzungen

Sie benötig einen Computer mit einem freien USB-Anschluss und als Betriebssystem Windows® XP, Windows® Vista oder Windows® 7 der Firma Microsoft®.

Installation des Programms ArcSoft Medialmpression 2

HINWEIS

In dieser Bedienungsanleitung sind nur die Programmteile beschreiben, die Sie zum Scannen ihrer Dias bzw. Filmnegative benötigen. Weiterführende Informationen finden Sie in der Onlinehilfe des Programmes.
Die Abbildungen und die Beschreibungen beziehen sich auf das Betriebssystem Microsoft® Windows® 7. Die Bildschirmdarstellung kann in Abhängigkeit der Anzeigeeinstellungen bei anderen Betriebssystemen abweichen.
Legen Sie die mitgelieferte Programm-CD in das CD-Laufwerk Ihres Computers ein.

Das Fenster „Automatische Wiedergabe" wird angezeigt.

Klichen Sie auf die Schaltfläche „autorun.exe ausgeführren". Die Installation startet und das Startfenster wird angezeigt.

HINWEIS

• Wenn Sie die Autostartfunktion ausgeschaltet haben und der Installationsvorgang nicht automatisch beginnt, starten Sie den Installationsvorgang durch einen Doppelklick auf die Datei „autorun.exe" im Hauptverzeichnis der CD.

Klichen Sie auf die Schaltfläche „Arcsoft Software“, um das Programm „ArcSoft MedialImpression 2" zu installieren. Der Installationsassistent wird konfiguriert.

Das Startfenster des Installationsassistenten wird angezeigt.

Klichen Sie auf die Schaltfläche, "Weiter >".

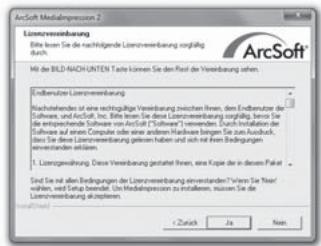

Das Fenster „Lizenzvereinbarung" wird angezeigt.

Klichen Sie auf die Schaltfläche „Ja".

Das Fenster zur Auswahl des Installationsverzeichnisses wird angezeigt.

Wahlen Sie das gewünschte Installationsverzeichnis und klichen Sie auf die Schaltfläche „Weiter >".

Das Fenster zur Auswahr des Programmordners (Eintrag im Windows-Startmenu) wird angezeigt.

Wahlen Sie den gewünschten Programmordner und klichen Sie auf die Schaltfläche, "Weiter >

Das Programm wird installiert und der Installationsfortschnitt wird angezeigt.

Das Fenster „Zugehörige Dateiformate" wird angezeigt.

Wahlen Sie die Dateiformate aus, die mit dem Programm verknüpfert werden sollen und klichen Sie auf die Schaltfläche „Weiter >"

Es wird angezeigt, dass die Installation vollständig erfolgt ist.

Klichen Sie auf die Schaltfläche „Fertigstellen". Das Startfenster wird wieder angezeigt.

Klichen Sie auf die Schaltfläche „Exit Installation", um das Installationsprogramm zu beenden.

Anschluss

Schlieben Sie das USB-Kabel 4 an einem USB-Anschluss Ihrches Computers an.

Bedienelemente

1 LED PWR
2 Taste SCAN
Einschub für Film- bzw. Diahalterung
4 USB-Anschlusskabel
Negativehalterung
Diahalterung
Reinigungsbürste

Bedienung und Betrieb

In diesen Kapitel erhalten Sie wichtige Hinweise zur Bedienung und Betrieb des Gerätes.

Filmstreifen einlagen

Entriegeln Sie den Verschluss an der Vorderseite der Filmhalterung 5 und öffnen Sie die Halterung.
Legen Sie den Filmstreifen Seitenrichtig in die Halterung ein.
Schlieben Sie die Halterung, bis der Deckel einrastet.

Dias einlagen

Entriegeln Sie den Verschluss an der Vorderseite der Diahalterung 6 und öffnen Sie die Halterung.
Legen Sie maximal 3 gerahmte Dias Seitenrichtig in die Halterung ein.
Schlieben Sie die Halterung, bis der Deckel einrastet.

Programm ArcSoft MedialImpression 2 starten

Starten Sie das Programm ArcSoft MedialImpression 2 durch einen Doppelklick auf das Programmsymbol auf dem Desktop oder wahren Sie den entsprechenden Eintrag im Startmenü aus.

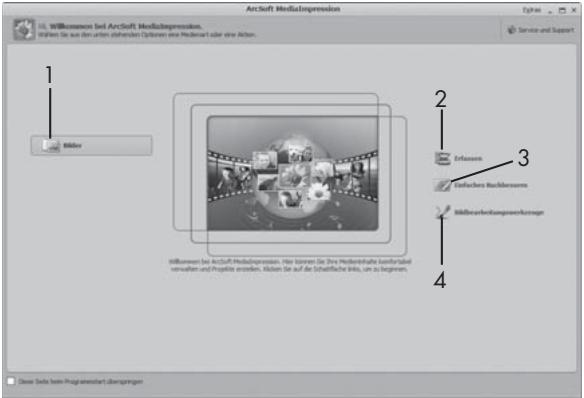

Programm ArcSoft Medialmpression 2

Es stehen vier Optionen zur Verfugung:

1. Bilder: Ein auf dem Computer oder einer Speicherkarte vorhandenes Bild öffnen.
2. Erfassen: Zum Scannen von neuen Aufnahmen
3. Einfaches Nachbessern: Schnelle Bildbearbeitung
4. Bildbearbeitungswerkzeuge: Ausführliche Bildbearbeitung

HINWEIS

In dieser Bedienungsanleitung sind nur die Programmteile beschreiben, die Sie zum Scannen ihrer Dias bzw. Filmnegative benötigen. Weiterführende Informationen finden Sie in der Onlinehilfe des Programmes.

Scannen mit dem Programm ArcSoft Medialmpression 2

SchlieBen Sie das Gerat an. Die LED PWR leuchtet.
Starten Sie das Programm ArcSoft MedialImpression 2.
Klichen Sie auf die Schaltfläche „Erfassen".

Beim ersten Programmstart nach der Installation erfolgt ein Kalibrier- und Datansammlungsprozess. Stellen Sie sicher, dass keine Dia- oder Negativhalterung im Gerät eingelegt ist.

Klichen Sie im angezeigten Informationsfenster auf die Schaltfläche „OK“, um die Kalibrierung und Datenammlung zu starten. Der erstige Kalibrierungs- und Datenammlungsvorgang kann einzige Minuten dauern.

Der Kalibrierungsfortschnitt wird angezeigt.

Nach Abschluss der Kalibrierung wird das Programmfenster angezeigt.

Das Fenster „Vom Scanner erfassen" wird angezeigt.

Nehmen Sie die notwendigen Einstellungen vor: Dateifformat, Qualität (nur bei.JPG-Dateien), Speicherort, Filmtyp, Fartriefe, Scanaufösung

HINWEIS

Die Farbtafe ist mit 24 Bit festgelegt. Ein Scan mit 1600 DPI hat eine Auflösung von 2520 × 1680 Pixel, mit 3600 DPI hat ein Scan ein Auflösung von 5040 × 3360 Pixel.

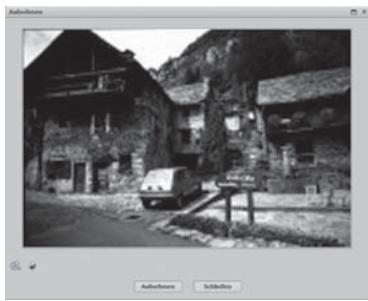

Klichen Sie auf die Schaltfläche „Erfassen". Das Fenster „Aufnehmen“ wird angezeigt.

Schiebern Sie die Halterung mit dem zu scannenden Negativen bzw. mit den zu scannenden Dias in den Einschub am Gerät, bis er einrastet.

Das Scanmotiv wird im Vorschaubereich angezeigt.

HINWEIS

• Eine in das Gerät eingeschobene Halterung kann nicht wieder herausgezogen werden, sondern muss komplettdurch das Gerät hindurchgeschoben werden.
  Justieren Sie bei Bedarf die Halterung, bis das Scanmotiv optimal im Vorschaufenster angezeigt wird.
  Stellen Sie bei Bedarf den elektrischen Abgleich (Balance), die Belichtung (Exposure), die Helligkeit (Brightness), den Kontrast (Contrast) und die Sätigung (Saturation) ein, indem Sie auf die Schaltfläche „Anpassen" drücken.

Ein Einstellungsfenster wird geöffnet.

Klichen Sie auf + um den entspruchenden Wert zu erhöhen und auf - um den entspruchenden Wert zu verringern. Verwenden Sie die Schieberegler, um den elektrischen Abgleich (Farbabgleich) vorzunehmen.
Klichen Sie auf die Schaltfläche „OK“, um die Einstellung zu übernehmen und zum Fenster „Aufnehmer“ zurück zu kehren.

Drücken Sie die Taste SCAN 2 am Gerät oder klichen Sie auf die Schaltfläche „Aufnehmen". Das Bild wird gescannt und im Scanbereich angezeigt.
Wiederholen Sie die Arbeitsschritte, um weitere Bilder zu scannen.

Nach dem Gebrauch

Entnehmen Sie die Dia-/Negativhalterung, indem Sie sie komplett durch das Gerät hindurchschieben.
Entfernen Sie das USB-Kabel 4 von dem USB-Anschluss Ihrches Computers.

Reinigung

Sicherheitshinweise

ACHTUNG

Mögliche Beschädigung des Gerätes.

Eindringende Feuchtigkeit kann zu einer Beschädigung des Gerätes führen.

Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Gerät eindringt, um eine irreparable Beschädigung des Gerätes zu vermeiden.

Reinigung

Reinigen Sie das Gehäuse ausschließlich mit einem leicht feuchten Tuch und einem milden Spülmittel.
■ Reinigen Sie die Oberfläche der Scannerlinse im Inneren des Gerätes mit der Reinigungsbürste ⑦. Schieben Sie dazu die Reinigungsbürste mit der Reinigungsfläche nach unten nur in den rechten Einschub ③.

Fehlerbehebung

In thisem Kapitel erhalten Sie wichtige Hinweise zur Störungslokalisierung und Störungsbehebung. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

Sicherheitshinweise

WARNING

Beachten Sie die folgenden Sicherheitschinweise um Gefahren und Sachschäden zu vermeiden:

Reparaturen an Elektrogeräten)dürfen nur von Fachleuten durchgeführt werden, die vom Hersteller geschult sind. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer und Schäden am Gerät entstehen.

Fehlerursachen und -behebung

Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen:

Fehler	Mögliche Ursache	Behebung
LED 1 leuchtet nicht	Das Gerät ist nicht korrekt angeschlossen.	Schließen Sie das Gerät an.
schlechte Bildqualität	Staub auf der Scan-nerlinse.	Reinigen Sie die Scan-nerlinse.
	Staub auf dem Film bzw. dem Dia	Reinigen Sie dem Film bzw. das Dia.

HINWEIS

Wenn Sie mit den vorstehend genannten Schritten das Problem nicht losen konnen, wenden Sie sichitte an den Kundendienst.

Lagerung/Entsorgung

Lagerung

Lagern Sie das Gerät in einer trockenen Umgebung.

Geräntsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC WEEE (Waste Electrical and Electronic Equipment).

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungseinrichtung in Verbindung.

Anhang

Technische Daten

Schnittstelle	USB 2.0
Betriebstemperatur	+5 - +40	°C
Feuchtigkeit (keine Kondensation)	5 - 90	%
Abmessungen (B × H × T)	9,6 × 16,9 × 10,5	cm
Gewicht (ohne Zubehör)	ca. 540	g
Bildsensor	1/2,5" CMOS-Sensor (5 038 848 Pixel)
Linse	F=6.0, 4 Glaselemente, Halbfeldwinkel 15°
Bildwiederholrate	2	fps
Fokusierungsbereich	fester Fokus
Helligeitssteuerung	Automatisch
Farbabgleich	Automatisch
Auflösung (interpoliert)	3600	dpi
Datenkonvertierung	10 bit pro Farbkanal
Scanmethode	Single pass
Lichtquelle	Gegenlicht (3 weiß LED)

Hinweise zur Konformitätserklarung

Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EC.

Die vollständige Original-Konformitäserklarung ist beim Importeur erhältlich.

CE

Garantie

Sie erhalten auf这点 Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.
Bitte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung ihrer Ware gewährleistet werden.

HINWEIS

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleibeiteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Ohre gesetzlichen Rechte werden durch diese Garantie nicht ein-geschrankt. Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch fur ersetzte und reparierte Teile.

Eventuell schon beim Kauf vorhandene Schäden und Mängel mussensofar nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum.

Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Service

DE Schraven Service- und Dienstleistungs GmbH

Tel.: [phone]

(0,14 EUR/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR/Min.)

Fax: [phone]

E-Mail: [e-mail]

AT Kompernaß Service Österreich

Tel.: [phone] (0,20 EUR/Min.)

E-Mail: [e-mail]

CH Kompernaß Service Switzerland

Tel.: [phone] (max. 0,0807 CHF/Min.)

E-Mail: [e-mail]

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com

Sommaire

Introduction. 28

Tel.: [phone] (0,12 EUR/Min.)

E-Mail: [e-mail]

CH Kompernaß Service Switzerland

Tel.: [phone] (max. 0,0807 CHF/Min.)

E-Mail: [e-mail]

Importatore

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com

Inhoud

Inleiding. 80

Informatie bij deze

Technische gegevens 101

Opmerkingen over de
