GEBRUIKSAANWIJZING BOLERO SAUTER

Radiator met inertiecontrole / programmeerbaar / met infraroodafstandsbediening

Succombez au charme

• Caractéristiques
• Kenmerken
  Installation Installatie
  Mise en service Ingebruikstelling
  Entretien Onderhoud
  Garantie Garantie

w w . c o n f o r t - sa u t e r . c o m

B o l e r o

Radiator met inertiecontrole / programmeerbaar / met infraroodafstandsbediening

Conditions de Garantie

DOCUMENT A CONSERVER PAR L'UTILISATEUR

(het garantiebewijs alleen in geval van klachten overleggen)

• De duur van de garantie bedraagt tweeJAar gerekend vanaf de datum van installmente of aankoop en za nooit langer+kennen dan 30 maanden gerekend vanaf de datum van fabricage in het geval de nodige bewijsstukken ontbreken.
  SAUTER zal de als defect erkende onderdelen verrangen of leveren met uitsluiting van schadevergoeding.
• De arbeits-, verplaatsingen transportkosten zichenLaste van de gebruiker.
• Beschadigingen die voortvloeien uit een Niet conforme installmentie, uit een abnormaal gebruik of uit het nicht inachtnemen

van de voorschriften vermeld in de handleiding worden Niet door de garantie gedekt.
- De bepalingen van deze garantievoorwaarden sluiten Niet voordeel ten goede van de koper uit, noch de wettelijk garantie met betrekking tot verborgen gebreken en fouten welke hoe dan ook van toepassing zijn volgens de voorwaarden beschreiben in artikelen 1641 en volgende van het Burgerlijk Wetboek.
- Dit garantiebewijs alleen in geval van klachten aan uw verdeler of installerateur overleggen en er de aankoopfactuur bijvoegen.

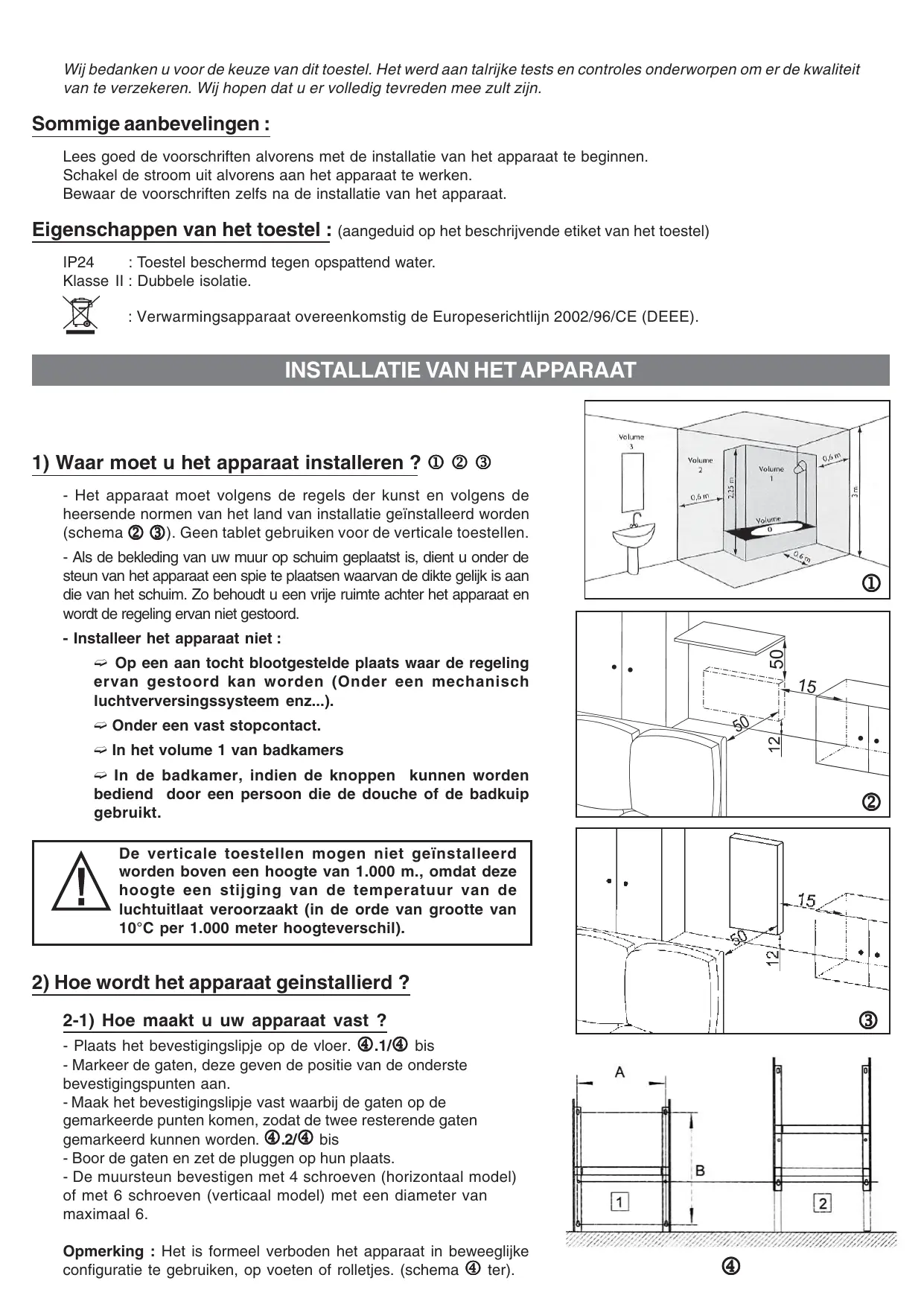

Wij bedanken u voor de keuze van dit toestel. Het werk aan talrijke tests en controles onderworpen om er de kwaliteit van te verzekeren. Wij hopen dat u er volledig tevreden mee zult+zijn.

Sommige aanbevelingen :

Lees goed de voorschriften alvorens met de installmentie van het apparaat te beginnen. Schakel de stroom uit alvorens aan het apparaat te werken. Bewaar de voorschriften zelfs na de installmentie van het apparaat.

Eigenschappen van het toestel : (aangeduid op het beschrijvende etiket van het toestel)

IP24 : Toestel beschermd gegen opspattend water.
Klasse II : Dubbele isolatie.

: Verwarmingsapparaat overeenkomstig de Europeserichtlijn 2002/96/CE (DEEE).

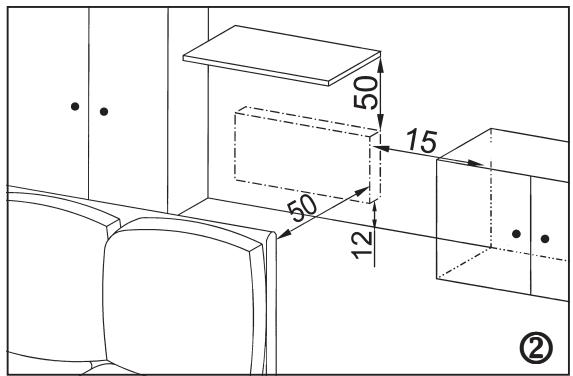

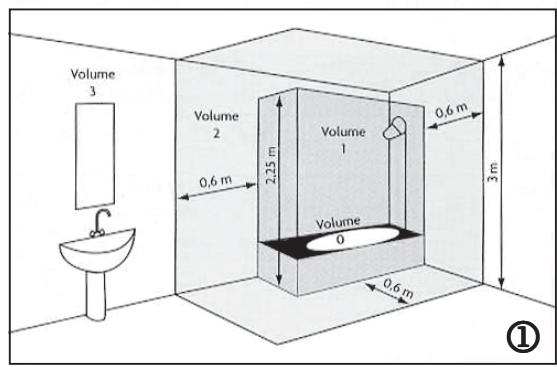

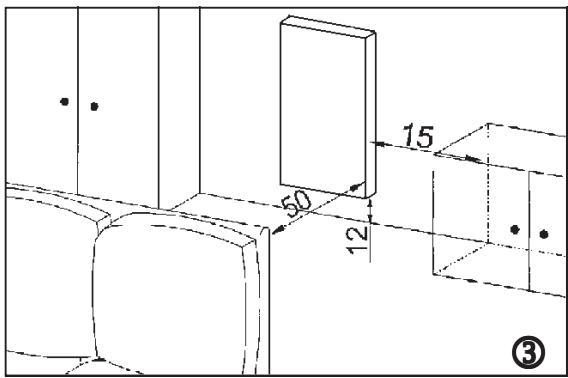

1) Waar moet u het apparaat installeren? ① ② ③

• Het apparaat要去 volgens de regels der kunst en volgens de heersende normen van het land van installmentie geinstalleerd worden (schema ② ③). Geen tablet gebruiken voor de verticale toestellen.
• Als de bekleding van uw muur op schuim geplaatst is, dient u onder de steun van het apparaat een spi te plaatsen waarvan de dikte gelijk is aan die van het schuim. Zo behoudt u een vrij ruimtechyter het apparaat en wordt de regeling ervan Niet gestoord.

-Installer het apparaat nicht:

Op een aan tocht blootgestelde plaats waar de regeling ervan gestoord kan worden (Onder een mechanisch luchtverversingssystem enz...).
Onder een vast stopcontact.
In het volume 1 van badkamers
In de badkamer, indien de knoppen kuren worden bediend door een person die de douche of de badkuip gezbrukt.

De verticale toestellen mogen nicht geinstalleerd worden boven een hoogte van 1.000m ), onderdat deze hoogte een stijging van de temperatuur van de luchtuitlaat veroorzaakt (in de orde van groote van 10^ per 1.000 meter hoogteverschil).

2) Hoe wordt het apparaat geinstallierd ?

2-1) Hoe maakt u uw apparaat vast ?

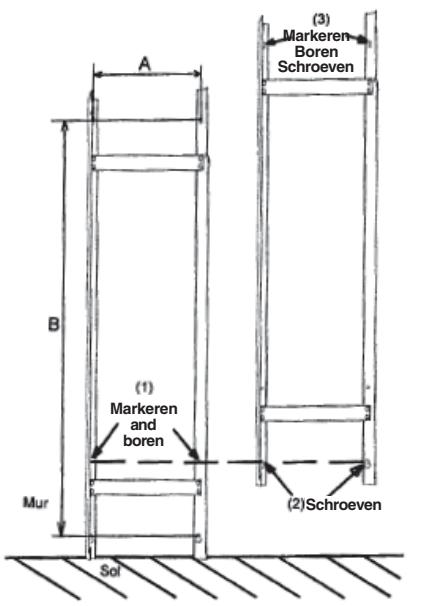

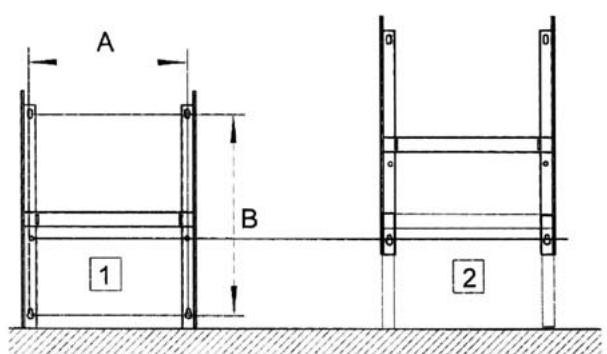

• Plaats het bevestigingslipje op de vloer. ④.1/④ bis
• Markeer de gaten, deze gehen de positie van de onderste bevestigingspunten aan.
• Maak het bevestigingslipje vast waar bij de gaten op de gemarkeerde puntenkommen, zodate twee resterende gaten gemarkeerd hunnen worden. 4.2 / 4 bis
• Boor de gaten en zet de pluggen op hun plaats.
• De muursteun bevestigen met 4 schroeven (horizontal model) of met 6 schroeven (vertical model) met een diameter van maximaal 6.

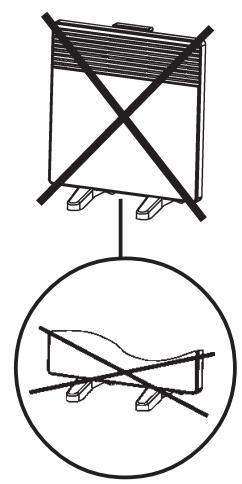

Opmerking: Het is formeel verboden het apparaat in beweeglijke configuratie te gebruiken, op voeten of rolletjes. (schema ④ ter).

④ bis

④ter

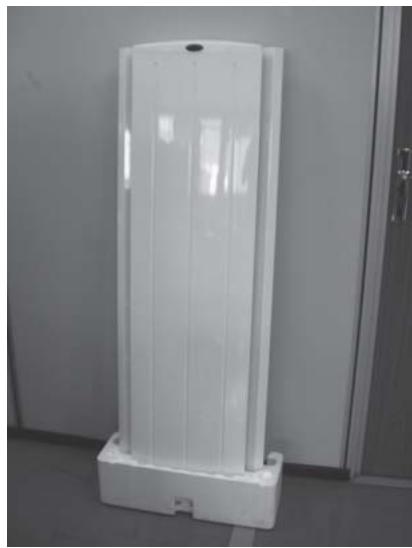

Noot : gelieve de stut onder het toestel te behouden tot het toestel op de muursteun geplaatst is.

De onder horizontale toestellen bevestigde steunpoten dieren om het toestel recht te houden terwijl zijn muursteun geplaatst worden. In geen enkel geval mag het toestel werken zolang het op die poten staat.

	Horizontal Model			Hoog Model
Vermogen in W	1000	1500	2000	1000	1500	2000
Total lenghte in mm	639	935	1157	468
Totale Dikte in mm	112			106
Totale hoogte in mm	615			1162	1384	1606
Gewicht	15,4	23	31,5	25,5	28	35

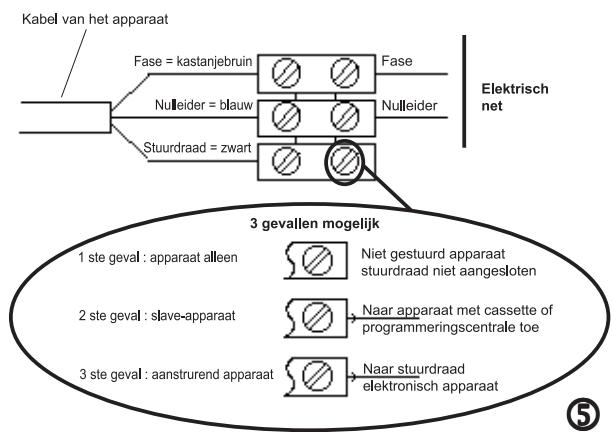

2-2) Aansluiting van het toestel : ⑤

• Het toestel moet op eenetworkspanning van 230V 50Hz worden aangesloten.
• Deze aansluiting worden tot stand gebracht met behulp van een 3dradige kabel (bruin = fase, blauw = neutraal, zwart = besturingsdraad) en een schakelkastje. Op vochtigeplaatsen, bijvoorbeeld in een badkamer of keuken,要去 het kastje op ten minste 25~cm van de vloer worden gemonteerd.
• De installmentie要去 voorzien zijn van een veelpolige netscheiding met een contactopeningswijdte van ten minste 3 mm.
• Aansluiting op de massa is verboden. Sluit de (zwarte) besturingsdraad in geen geval aan op de aarding.

Is een besturingstoestel of een bestuurd toestel voorzien van een 30mA differentiaalbeveiliging (vb.: badkamer), dan要去 de voeding van de besturingsdraad door deze beveiliging worden beschermd.

Tabel met de instrucites die het toestel via de besturingsdraad kan ontvangen. Te meten:tussen de besturingsdraad en de neutrale.

Ontvangen instructies	Green stroom	Wisselstroom Geen stroom (4'57") fase 230V (3")	Wisselstroom Geen stroom (4'53") fase 230V (7")	Complete wisselstroom 230 V	Negatieve halve wisselstroom - 115V	Positieve halve wisselstroom +115V
Oscilloscopen Rêf/Neutraal	—	5' 3"	5' 7"	—	—	—
Verkregen functie	COMFORT	COMFORT -1°C	COMFORT -2°C	ECO	Vorstvrij	STOP TUDELUKE UITSCHKELING

2-3) Vergrendeling van het apparatus op zijn wandhouser :

Horizontal Model :

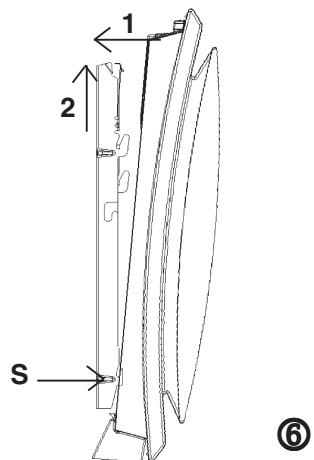

• Plaats het apparaat op de wandhouser S volgens het schema ⑥.
• Haal het apparaat maar de houder en til het verzolgens op (pijlen 1 en 2).
• Steek de pinnen van de houder in de gaten van het apparaat, lately zakken (pijl 3), uw apparaat is bevestigd.

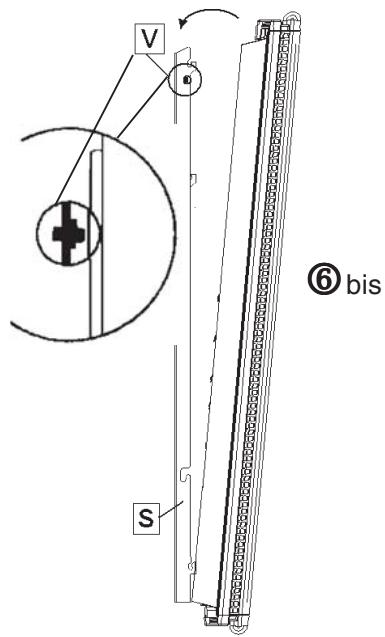

• Het toestel op drager S zetten volgens schema ⑥ bis.
• Vastschroeven door de grendel V een halve toer te draaien.

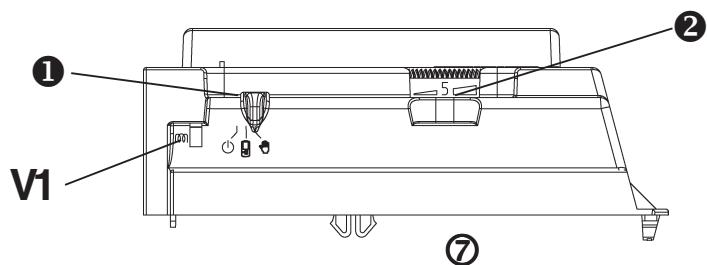

1) Beschrijving van het bedieningskastje ⑦

1 Schuifknopje van de modi.
Regelknop van de temperatuur (actief bij manuele modus
V1 Controleampjeverwarning

2) Modus afstandsbediening

Het schuifknopje 1 in

In deze positie kunt u het toestel via de afstandsbediening afstellen.

Ga voor het toestel staan en richt de afstandsbediening maar de

infrarode cel ⑧.

Noot : bij de installmentie, het beschemmingslaagje van de infraroodcel verwijderen voor een better gebruik van de afstandsbediening.

Horizontal Model

(8)

Hoog Model

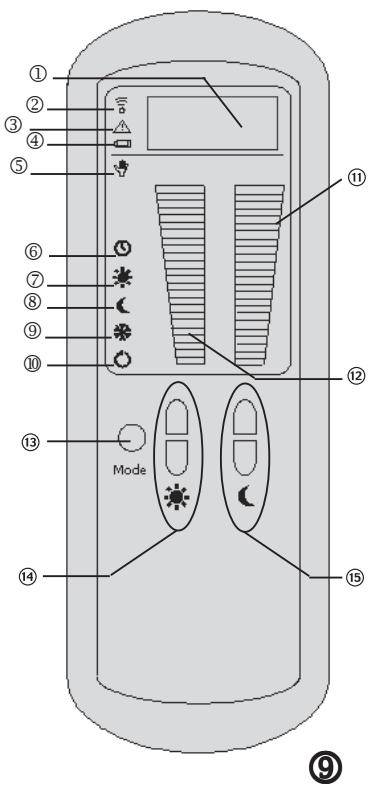

2.1 Beschrijving van het scherm van de afstandsbediening ⑨

① Omgevingstemperatuur
② Communicatie met het toestel
③ Opgelet problem
④ Batterij (vervanging van de batterijen)
⑤ Manuele modus
⑥ Modus Programmatie
⑦ Modus Comfort, Comfort -1^ , Comfort -2^
Modus Eco
⑨ Modus Vorstvrij
Stilstand van het toestel
⑪ Visualisatie van de temperatuur ECO
⑫ Visualisatie van de temperatuur COMFORT
⑬ Keuzetoets van de modi
Toetsen ± voor instelling van de instructie COMFORT
Toetsen ± voor instelling van de instructie ECO

Opmerking:

de afstandsbediening worden geleverd samen met+zijn drager, die u met behulp van de 2 schroeven aan de muur kurz bevestigen.

De drager Niet bevestigen boven het toestel, noch in de buurt van een warmtebron, want dan zal de vermelding van de omgevingstemperatuur verkeerd zijn.

2.2 Scherm in waaktoestand

Zodra de batterijen correct in hun behuizing zitten, staat de afstandsbediening in waaktoestand. Het scherm staat UIT.

2.3 Display van de omgevingstemperatuur

Door op een toets te drukken, worden de afstandsbediening geactiveerd. De omgevingstemperatuur worden bovenaan op het scherm getoond. Indien geen enkele wijziging van de configuratie gebeurt, gaat het scherm uit na 60 seconden, en zet de afstandsbediening zich opnieuw in waaktoestand.

2.4 Display van de configuratie van het toestel

Nadat de omgevingstemperatuur getoond wordt, opniew op een toets drukken. De afstandsbediening recupereert de configuratie van het toestel. Het teken o))) knippert zolang de opzoeking duurt.

Wanner de configuratie gezonden worden, worden zij op het scherm getoond.

De display past zich aan de configuratie van het toestel aan:

Manuele modus:	alleen een hand worden getoond
Modus Comfort of Echo:	er staat een pij tergenover de zon (comfort) of谈起ver de maan (eco). Men kan dan de instructies COMFORT of ECO wijzigelen met behulp van de toetsen ± (14), (15)).
Modus programmatie:	er worden een pij getoond谈起ver de klok en een andere pij谈起ver de geprogrammeerde modus (7, 8), 9 voor comfort, comfort - 1 en comfort -2, of (10), of (11). De rest van de display worden bepaald door de geprogrammeerde modus.
Modus Vorstvrij:	er worden een pij getoond谈起ver de vlok en een balk onder de instructies ECO en COMFORT
Stilstand:	er staat maar een pij谈起ver het symbool.

Indien de afstandsbediening er nicht in slaagt de configuratie van het toestel te recupereren, dan signaleert zich het probleem.

wordt getoond:- tegenover het toestel gaan staan

- de afstandsbediening goed richten maar de infrarode cel van het toestel ⑧

2.5 Wijziging van de configuratie

Wanner de configuratie van het toestel op het scherm getoond wordt, kan de gebruiker die wijzigen.

• Op de toets van de modi ⑬ drukken om de getoonde modus te wijzigen.
• Op de toets ① drukken om de instructie Comfort te veranderen (wijziging per stap van 0,5^
• Op de toets ⑤ drukken om de instructie Eco te veranderen (wijziging per stap van 0,5^
  Zodra de regeling beeindigd is, zendt het toestel een piepsignaal uit om de ontvangst van de boodschap te bevestigen.

Indien het toestel meerere piepsignalen uitzendt, betekent dat het toestel bijna de limiet van de reikwijdte van het door de afstandsbediening uitgezonden signala bereikt heb; in dat geval dichter bij het toestel gaan staan en de afstandsbediening in de richting van de infrarode cel houden.

Opmerking:

Het is möglich de instructie ECO in te stellen op -3,5^ ten opzichte van de instructie COMFORT, door gelijktijdig te drukken op de toetsen ± 15 . Indien deutsche positie u Niet past, kunt u de instructie ECO latent schommelen van -1^ tot -7^ ten opzichte van de instructie COMFORT.

Tijdens de regeling van de instructie COMFORT, worden de instructie ECO navenant gewijzigd.

2.6 In geval van communicatieprobleem tussen het toestel en de afstandsbediening

• De gebruiker is te ver van het toestel.
• De afstandsbediening is Niet maar het toestel gericht.
• De infrarode cel van de afstandsbediening of die van het toestel zichn bedekt.
• De batterijen+zijn versleten (in dat geval zou het icoontje «batterij»要去en oplichten)...

Opmerking:

Bij normala gebruik bedraagt de autonomie van de batterijen ongeveer twee jaar (duur verkregen met alkalinebatterijen met een klassieke kwaliteit).

Wanner de batterijen versleten zich, worden het scherm alsmaar minder leesbaar (het contrast van het scherm verslechtert en de communicatieafstand worden alsmaarkleiner).

3) Handwerking

Om de gewenste comfort temperatuur te regelen verwijl men in de kamer is :

a) Het schuifknopje aanzetten ① in , het controelampje V3 brandt.
b) Stel de draaiknop 2 in 5, het contrôlelampje van de verwarming V1 gaat branden als de kamertemperatuur lager is dan de gewenste temperatuur.
c) Wacht een paur uur tot de temperatuur gestabiliseerd is.
d) Vindt u de ingestelde temperatuur goed (controller eventueel met behulp van thermometer), markeer de stand definitief. Vindt u de temperatuur Niet goed, stel ze dan opniew in en herhaal de handelingen vanaf c).

Opmerking:

De manuele modus LAST Niet toe de programmatie over het hoofd te zien, maar om de waarde van de instructie Comfort te veranderen met behulp van de draaiknop.

GEBRUIKSTIPS

• Het heeft geen zin om het apparaat volledig open te zetten, de temperatuur in de ruimte za hierdoor nicht vlugger stijgen.
• Als u de ruimte lucht, dient u het apparaat uit te schakelen door de cursor of de afstandsbediening op zetten.
• Als u enkele uren afwezig bent, denk er dan aan om de temperatuur te verlagen.

Afwezigheid : van minder dan 2 paur : Niet aan de bedieningenkommen.

van 2 tot 24 uur : het schuifknopje op 日 zetten,ervolgens selecteren C.

meer dan 24 uur of in de zomer : het schuifknopje op 品 zetten, cervolgens selecteren

• Als u in eén ruimte over verscheidene apparaten beschikt,kest u deze gelijktijdig latent werken. Zo verkrijgt u een gelijkmatiger temperatuur zonderkaarom mehr elektricitieit te verbruiken.

WAARSCHUWINGEN

Voorkom dat kinderen op de voorkant van het apparaat leunen.

Het is verboden het achterste gedeelte van het apparaat en de hieronder geplaatste luchtinlaat geheel of gedeelelijk te bedel ken of te verstoppen.

Dit zou tot oververhitting kinnen leiden.

Waak erover dat kinderen geen voorwerpen of papier in het apparaat steken.

Alle ingrepen in het apparaat要去en door een bevoegd, deskundig technicus uitgevoerd worden.

Bij alle werkzaamheden要去 het apparaat op de stand STOP gezet worden en afkoelen alvorens hem van zich houder te nemen.

ONDERHOUD

In een omgeving waar de lucht vuil is, is het möglichk dat op het rooster van het apparaat vuil afgezet worden. Dit verschijnsel is te wijten aan de slechte kwaliteit van de omgevingslucht. In dat geval wordt aangeraden om voor een goede luchtverversing van de ruimte (ventilatie, inlaat van lucht, enz.) en zuiverheid van de lucht te zorgen. In geval van dergelijk vuil kan het apparaat Niet onder garantie verrangen worden. De behuizing van het apparaat mag met een natte doek schoongemaakt worden, gebruikECHTER nooit bijtende producten.

BIJ PROBLEMEN

Controller of het toestel op Comfort is geprogrammeerd.

Controleer of de zekering van de installatione of het eventuele element dat het toestel tijdelijk uitschakelt, de stroom nicht hebft onderbroken.

Controleer de temperatuur van de lucht in de kamer.

Het toestel volgt de geprogrammeerde instructies nicht :

Controller of de programmeercentrale correct werkt (raadpleeg de gebruiksaanwijzingen van de centrale) en of de Program cassette goed in het waarvoort bestemdevakje zit en normala functioneert (batterijen).

Het toestel verwarmt de heleijd:

Nagaan of het toestel zich nicht in een luchtstroom bevindt of dat de afstelling van de temperatuur Niet gewijzigd werk. Dit toestel met elektronische afstelling bevat een microprocessor die gestoord kan worden door bepaalde groete elektrische parasieten (Buiten de EU-normen die de beschemingsgraad gegen parasieten bepalen).

In geval van problemen (geblokkerde thermostat, ...) de elektrische voeding van het toestel onderbreken (zekering, stroomonderbreker, enz...) gedurende ongeveer 10 minutes vooraleer het toestel opnieuw in werkig te zetten.

Belangrijk opmerking : de eerste keer dat het apparaat verwarmd worden, kan er een lichtegeur vrijkomen, die gezormd is bij de fabricage van het apparaat.
