GEBRUIKSAANWIJZING PDA-4004 PIONEER

Hartelijk dank voor het aanschaffen van dit PIONEER product. Voor u dit toestel gaat gebruiken, dient u eerst de "Veiligheidsvoorzogen" en deze

"Gebruiksaanwijzing" zorgvuldig door te lezen zodate u weet hoe het Plasmadisplay correct bediend moet worden. Bewaar deze handleiding op een veilige plek. Hij zal ook in de toekomst nog van paskommen.

Waarschuwing:

Dit is een klase A-product. In een bewoonde omgeving können er radio-storingen onstaan. In dat geval要去en er geschikte maatregelen getroffen worden.

Dit product voldoet aan de EMC-richtlijnen (89/336/EEG, gewijzigd bij 92/31/EEG en 93/68/EEG). H016Adu

Opmerkingen over installmentwerk:

Dit product wordt op de markt gebracht ervan uitgaande dat het geinstalleerd zal worden door bevoegd personeel met voldoende vaardigheden en competentie ter zake. U dient het product te allen tjde te lately installereren en gebruisklaar makeen door een installmente-specialist of uw dealer. PIONEER kan geen enkele aansprakelijkheid aanvaarden voor schadeveroorzaakt door fouten bij de installmente of montage, oneigenlijk gebruik, wijziging of natuurramp.

Opmerking voor dealers:

Vergeet Niet doit handledeing na de installmentie aan de klant te overhandigen en de klant uit te leggen hoe hij of zij met het product dient om te gaan.

De volgens symbolen vindt U terug op labels die op het toestel werden aangebracht. Zij make n de bedienaar en de onderhoudsmechanici attent op möglichke gevaren.

WAARSCHUWING

Dit symbolism verwijdstaar een gevaarlijke of onveilige handeling die een ernstig lichamelijk letsel of de dood kanveroorzaken.

OPGELET

Dit symbolism verwijdstaar een gevaarlijke of onveilighandeling die een lichamelijk letsel of stoffelijke schade kanveroorzaken.

Hoe u deze handleiding moet gebruiken .. 46

BIJGELEVERDE ACCESSOIRES 46

BEDIENINGSPANEEL:

Zijpaneel en achterpaneel

(PDP-V402EA en PDA-4004) 47

INSTALLEREN VAN DE VIDEOKAART 49

Aansluiten van dit toestel op de monitor .... 49

Installeren van de videokaart 50

Installeren van de aansluitingen 51

BEELDEN WEERGEVEN

OP UW PLASMA DISPLAY 52

HET AFSTellen VAN

DE BEELDKWALITEIT 54

RGB-1 (BNC) of

RGB-2(MINI D-SUB)invoer 55

Met RGB-1, wanner u een

RGB-sigma invoert van een toestel

met een SCART-aansluiting 59

Video of Y/C invoer 63

AANSLUITINGEN 66

Aansluiting van videotoestellen

met de display 66

VARIA 73

Oplossen van problemen 73

Hoe u deze handleiding要去 gebruiken

Deze handleiding is zo opgezet dat deze de moodzakelijkke handelingen volgt in de volgorde die het meest logisch lijkt wanner het toestel gebruiksklaar gemaakt要去 worden.

Als u het toestel uit de doos hebft gehaald en u heeft gecontroleerd of alle onderdelen aanwezig zich, kunt u in het hoofdstuk "Aansluiten van dit toestel op de monitor" dat begint op bladzijde 49 in het kort lezen hoe u dit toestel要去 bevestigen aan de plasmadisplay PDP-V402EA.

Als dit toestel eenmaal is bevestigd aan de plasmadisplay monitor, kutu deze handleiding samen met de handleiding van de PDP-V402EA gebruiken bij de bediening van uw system.

Om de onderdelen, de toetsen en de bedieningsorganen van dit toestel, van de plasmadisplay en van de afstandsbediening beter te leren kennen, raden we u aan eerst het hoofdstuk "BEDIENINGSPANEEL: EIGENSCHAPKEN EN FUNCTIONS" op bladzijde 47 doorte nemen en het correspondende hoofdstuk in de handleiding van de PDP-V402EA.

Kruis het vierkantje l bij de accessoires aan om na te gaan of ze allemaal correct werden geleverd.

① Naamlabels voor aansluitingen
② Schroef□
③ Gebruiksaanwijizing

Zijpaneel en achterpaneel (PDP-V402EA en PDA-4004)

De indicator is rood wanner het toestel aangeschakeld is en wordt groen wanner de display zich aangeschakeld is.

② POWER-toets

Indrukken om de spanning maar de display aan ofuit te schakelen;

③ INPUT-toets

Indrukken om de verschillende invoerfuncties te wijzigen.

④ MENU-toets

Indrukken om het menuschemt te activeren en te deactiveren.

⑤ ADJUST-toets

Gebruik de + / - toetsen om de beeldkwaliteit bij te regelen.

⑥ SET-toets

Indrukken om de menuselecties tijdens het afstellen van de beeldkwaliteit te bevestigen.

① Indicador STANBY/ON

⑦ Afstandsbediening-uitgangsschakelaar (ON/OFF) Deze schakelaar zal afstandsbedieningscommando's van de aansluiting RGB-2 (D-SUB 15-pins) uittvoeren voor het besturen van externe randapparaten, die later op de markt zullen worden gebracht. De normale stand is OFF.

⑧ MINI D-SUB 15-pins poort
⑨ 'G on Sync mode'-keuzeschakelaar (ON/OFF) Als het beeld groenachtig wordt wanner een extern toestel met de RGB-2-ingang wordt verbonden, zet dan de 'G on Sync mode'-keuzeschakelaar op ON.

RGB-1 invoerpoorten

⑩ Schakelaar voor het synchronisatiesignaal van de invoerimpedantie (75 /2,2k)
① Invoerpoort voor verticale synchronisatiesignalen: (75 /2,2 kΩ), verwisselbaar met de schakelaar voor het synchronisatiesignaal van de invoerimpedantie.
Invoerpoort voor horizontale of samengestelde synchronisationsignalen : (75 Ω/2,2 kΩ, verwisselbaar met de schakelaar voor het synchronisationsignaal van de invoerimpedantie.)
Invoerpoort voor blauwe signalen (75Ω)
14 Invoerpoort voor groene of groene en synchronisationsignalen (ON SYNC): (75 Ω)
Invoerpoort voor rode signalen: (75 Ω)

Y/C invoerpoorten

16 Invoerpoort voor kleursignalen: (75 Ω)
⑦ Invoerpoort voor luminescentiesignalen: (75Ω)

VIDEO invoer- en uitvoerpoorten

18 Video uityvoerpoort: 75Ω
19 Video invoerpoort: 75
20 Invoerpoort voor conrolesignalen (Geschikt voor RS-232C)
② Netstroomaansluiting
22 Hoofdstrooomschakelaar (MAIN POWER)

Terminales de entrada RGB-2

Opmerkingen voor klanten:

Dit product wordt op de markt gebracht ervan uitgaande dat het geinstalleerd za worden door bevoegd personeel met voldoende vaardigheden en competentie ter zake.

Opmerking voor dealers:

Hieronder worden de procedure beschreiben om dit toestel op het hoofdtoestel aan te sluiten. Mochten er schroeven of andere dingen in het hoofdtoestel vallen tijdens de installmentie, dan dient u onmiddelijk contact op te nemen met het PIONEER servicecentrum bij u in de buurt. Doorgaan met de werkzaamheden onder deze omstandigheden kan leiden tot schade.

Aansluiten van dittoestel op de monitor

Dit toestel is alleen te gebruiken wanner dit is aangesloten op de plasmadisplay PDP-V402EA. Volg de procedure op deze bladzijde om dit toestel op het plasmadisplay aan te sluiten.

Vergeet Niet het volgende te doen voor u dit toestel op het display gaat aansluiten:

• Haal alle aansluitingen los die reeds gemaakt zichtussen het plasmadisplay en eventuele andere componenten of een computer.
• Controller of het plasmadisplayuit staat en of de stekker waarvanuit het stopcontact gehaald is.

Voorzorgen bij het aansluien van dit toestel op het display

Wanner de klepjes van het display geopend zich om de aansluitingen tot stand te brengen, moet u er op letten dat u de schroeven en eventuele andere onderdelen nicht in de openingsen in de beiden toestellen LASTVallen.

Wanner u (dit toestel) aansluit op het plasmadisplay, dient u het display algijdrecht overeind te houden. Het display kan beschadigd raken wanner u er een schroef in LASTVallen.

VOORZICTIG

• Dit toestel is uitsluitend ontworpen om aangesloten te worden op het plasmadisplay PDP-V402EA. Breng geen wijzigingen of aanpassingen aan in dit toestel aangezien dit kan resulteren in abnormal functioneren van het toestel en/of in storingen in het toestel zich of het plasmadisplay.

Notaparalosclients:

Wees voorzichtig dat u de interne bedrading en apparatuur nicht beschadigd of wijdigt.
- De printplaten enhaarop gesoldeerde onderdelen van de ingebouwde opties liggenbloot. Omdat deze beschadigd konnen raken door een ontlading van in het menselijk lichaam opgebouwde staatische elektriciteit, dient u voor u een van deze onderden hanteert een metalen voorwerp aan te raken om eventuele staatische elektriciteit te ontladen.
- Raak nooit het oppervlak of waarop gesoldeerde onderdelen van een printplaat aan, maar houd een printplaat aan de metalen beugel of aan de rand vast.
- Zet de hoofdschakelaar uit en koppel de netvoeding los alvorens de videokaart en het aansluitpaneel te installereren of te verwijderen.
- Onderwerp de videookaart nooit aan staatische elektricitie.

Statische elektricitieit kan het circuit vernietigen. Letijdens het installereren op dat u geen staatische elektricitieit opwekt en dat u de videokaart Niet boven op voorwerpenplaatsst die makkelijk elektrisch worden geladen.

• Installer de videokaart en het aansluitpaneel tegelijkkertijd. Als u slechts een van beiden installeert of als een van beiden verkeerd is geinstalleer, zal de spanning nicht worden ingeschakeld. In dit geval verschijnt de volgende waarschuwing.

(1) Als de videokaart verkeerd geinstalleerd is: De standby-indicator van het plasmadisplay knippert herhaaldelijk tweemaal.
(2) Als het aansluitpaneel verkeerd geinstalleerd is: De standby-indicator van het plasmadisplay knippert herhaaldelijk driemaal.
- De videokaart en het aansluitpaneel zichn Niet ontworpen om herhaaldelijk te worden geinstalleernd verwijderd. U verwijdert ze dus better Niet nadat ze in het plasmadisplay zichn geinstalleerd. Door herhaaldelijk installereren en verwijderen konnen ze immers stukgaan.

Installeren van de videokaart

① Draai de schroef in de klep op de awhilekant van het plasmadisplay los. (De schroef is zo vervaardigd dat ze nicht loskomt van de klep.)
② Open de klep.
③ Plaats de videokaart op de vier nokken, zodenig dat de connectors zich onderaan bevinden. Zorg ervoor dat de printplaat stevig vast zit op de vier nokken en dat er geen gevaar bestaat dat de printplaat los kommt.
④ Steek de inwendige draden in de connectors. Controller of de connector stevig en volledig aangesloten is.
⑤ Sluit de klep en draai de schroef van de klep vast.

Installeren van de aansluitingen

① Verwijder de afdekplaat van de installmentatieopening voor de ingangen van de videokaart van het aansluitgedeelte van het plasmadisplay door de schroeren los te draaien.
② Schuif de kaart in de gleuven aan.beide zijden van de opening.
③ Steek het aansluitpaneelrecht in en duw het volledig maar binnen.
④ Controller of het aansluitingenpaneel volledig, helemaal tot onderaan ingebracht is en zet verzolgens het aansluitingenpaneel vast met de schroeven die u bij stap 1 hierboven verwijderd heeft.
⑤ Bevestig het meegeleverde label.

1 Schakel de stroom aan op het hoofdtoestel;

In de stand by-indicator flikkert ongeveer 4 seconden lang een rood lampje. Dan is het toestel gereed en blijft het lampje aan.

Opgelet:

De Display reageert nicht op de toetsen van het hoofdtoestel, van de afstandsbediening of op externe signalen, wanneer in de stand by-indicator een rood lampje oplicht.

Als de los verkrijgbare videokaart (PDA-4004) Niet op de juiste manier geinstalleerd is, zal de STANDBY indicator knipperen zoals hieronder aangegeven om de gebruiker attent te make n op deze abnormaliteit.

• Twee keer ache ter elkaar knipperen

Alleen de aansluitingen zijn geinstalleerd:

Installer de videokaart.

• Drie keer ache ter elkaar knipperen

Alleen de videokaart is geinstalleerd:

Installer de aansluitingen.

2 Schakel de Display aan.

In de stand by-indicator brandt een groen lampje.

3 Kies een invoerbron.

• Druk op de INPUT-toets op het hoofdtoestel.

Bij elke druk op de knop verandert de invoer als volgt:

• Om via de afstandsbediening een invoer te selecteren要去 U de INPUT SELECT-toets indrukken.
• Deze functie kan nicht ingesteld worden via het MENU-schem.

"NO SYNC!" verschijnt wonneer er geen signalaal wordt ingevoerd verwijl RGB-1 of RGB-2 is geselecteerd.

"OUT OF RANGE" verschijnt wonneer het ingevoerde signaal Niet op dit toestel kan worden verwerkt.

4 Schakel de stroom uit na gebruik.

① Schakel de stroom UIT.
In de stand by-indicator flikkert ongeveer 4 seconden een rood lampje dat dan blijft branden (gereed).
② Schakel de hoofdschakelaar op het hoofdtoesteluit.
De stand by-indicator dooft uit en de stroom is uitgeschakeld.

Opmerkingen:

• De display reageert nicht op de toetsen van het hoofdtoestel, de afstandsbediening of de externe signalen terwijl het rode lampje in de stand by-indicator oplicht.
• Geef hetzelfde beeld (b.v. stilstaande beelden) Niet gedurende een langeijd waar om te vermijden dat het beeld op het scherm blijft nalachten (d.w.z. dat het zichtaar blijft nadat het signaal verdwenen is).

1 Aplique la energia al aparato principal.

Stel de beeldkwaliteit af voor elke invoer: voor RGB-1 (BNC), voor RGB-2 (MINI D-SUB), video en Y/C.

• Zie bladzijde 76 voor de verschillende bronnen.

1 Schakel het MENU-schem aan.
2 Duid het item aan dat aangepast moet worden.
3 Bevestig uw keuze

Elk item kan als volgt afgesteld worden:

CONTRAST ... Stemt het contrast van het beeld af volgens de helderheid van de omgeving zodat U het beeld gemakkelijker kan bekijken.
BRIGHT .... Stemt de helderheid van het beeld af zodat U de donkere delen van het beeld gemakkelijker kan bekijken.
CLK.FRO. Wanner er een gedeelte van de letters in het beeld ontbreekt of wanner het getoonde beeld verrormd worden tot een regenboogachtige figuur, moet U deze functie gebruiken. Met deze functie worden de frequentie van het interne klok-signal voor het videosignal afgestemd. Opmerking: In sommige geallen要去 HORPOS worden afgestemd wanner CLK.FRO werk bijgere geld.
CLK.PHS .... Wanner sommige letters in het beeld flik- (-128 to +127) keren en wanner de kleur verrormd is要去 U deze functie gebruiken. Stel af tot het geflikker en de kleur zo goed möglich hijn. Met deze functie worden de fase van het interne kloksignaal dat met de CLK.FRO functie worden geregeld, bijgesteld.
HOR_Pos ....... Om de horizontale positie van het ge(-32 to +32) toonde beeld te regelen./
VERPOS..... Om de verticale positie van het beeld te (-32 to +32) regelen.
INIT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Brengt deze instelmogelijkheden terug maar hun middelwaarde. 1
SCART RGB .. Hiermee verandert u de stand voor het (ON/OFF) synchronisatesignaal. Laat deze instelling (Verschijnt alteen voor RGB-1) altijd op OFF staan, behalve voor RGB-invoer van een toestel met een SCARTaansluiting.
^1 Wanneer U [INIT.] selecteert, worden de boodschap weergegeben zoals hier rechts is afgebeeld. Kies "YES" of "NO" door de of toets te gebruiken.
Wanner U "YES" kiest en de SET-toets indrukt worden alle instelmogelijkheden voor de beeldkwaliteit terug op hun standardwaarde gebracht.
Wanneer U "NO" kiest blijven alle instelmogelijkheden Zoals ze staan.

Entrada RGB-1 (BNC) o RGB-2 (MINI D-SUB)

4 Stel de beeldkwaliteit van het gekozen item af.

①voor CONTRAST en BRIGHT
② voor CLK.FRQ., CLK PHS., HOR_Pos. en VER_Pos.

Om'erug te kerenaar het scherm van de tweede stap, moet u de SET-toets indrukken.

Herhaal de stappen 2 tot en met 4 om ook de andere items af te stellen.

5 Wanner de beeldafstelling maar is要去 teruggaan maar het normale scherm.

Opmerking:

Wannergete signalen zoals NTSC en PALsignalen via de RGB invoer worden gebruikt, moet U de HOR.POS en de VER.POS (de horizontale en de verticale positie) zo afstellen, dat het beeld in het midden van het scherm komt te staan.

Indien de posities zeer sterk worden gewijzigd ten opzichte van de originele posities, kan het zich dat de beelden Niet meer goed+kunnen worden weergegeven

Met RGB-1, wanner u een RGB-signal invoert van een toestel meteen SCART-aansluiting

1 Gaaar het MENU-schemm.
2 ScrollaarSCART-RGB.
3 Druk op de insteltoets (SET).

4 Kies SCART RGB ON.
5 Druk op de insteltoets (SET).
6 Keer terug maar het normale scherm zodra u的一面i bent met de instelling.

Opmerking:

Wanner de functie is ingesteld op RGB-1, dient u SCART RGB op ON te zetten voor het invoeren van een RGB-siŋaal van een toestel met een SCART-aansluiting.

Wanner u, terwijl de functie is ingesteld op RGB-1, de RGB-uitvoer invoert van een toestel met een Euro AV-(SCART-)aansluiting, moet u SCART RGB altijd inschakelen (ON) en de ingangsimpedantieschakelaar van het synchronisatiesignaal (10 op pagina 47) instellen op 75

Wanner u een signaal van een ander type dan RGB invoert, dient u SCART RGB.altijd op OFF te zetten.

Vóor u de bovenstaande instellenen maakt, moet u altijd eerst de spanning van het toestel dat is aangesloten op RGB-1 uitschakelen (OFF). Als u de bovenstaande instellenen maakt verwijl de spanning van het op RGB-1 aangesloten toestel ingeschakeld (ON) blijft, is het in sommige geallen möglichk dat er niets op het scherm verschijnt of dat de afstandsbediening geen effect—heeft.

Schakel in dit geval zowel de toets van het hoofdtoestel als de spanning van het toestel dat is aangesloten op RGB-1uit (OFF) en voer verzolgens een terugstelling UIT.

1 Schakel het MENU-schem in.

Het gekozen item wordt in purper weergegeven.

2 Kies het item dat aangepast moet worden.

Entrada de video o Y/C

Om terug te gaan maar het normale scherm.

Elk item kan als volgt afgesteld worden:

CONTRAST .. Past het contrast van het beeld aan volgens de helderheid van de omgeving zodate U het beeld gemakkelijker kan bekijken.

BRIGHT. Past de helderheid van het beeld aan zodate U donkere gedeelten van het beeld gemakkelijker kan bekijken (bijvoorbeeld nachtopnames en donkerhaar).

COLOR. Past de kleur van het beeld waar wens aan. (Stel ze iets lager af dan U eigelijk wil, om natuurlijke kleuren te krijgen).

TINT. Past de kleurenschakering van het beeld aan zodate de kleur van gezichten natuurlijk lijkt. (Kan bijgesteld worden wanner een NTSC-signaal ontvangen worden.)

SHARPNESS ... Wortd normal gezien op de middelwaarde afgesteld. Indien U wenst dat beelden in zachtere tinten worden weergegeven, kiest U eén van de waarden links van de middelwaarde.

INIT. .........Zet alle hier genoemde instel-mogelijkheden terug op hun middelwaarde.*1

*1

Wanner U [INIT.] selecteert worden de boodschap weergegeven zoals hier rechts is afgebeeld. Kies "YES" of "NO" door de of toets te gebruiken.

Wanner U "YES" kiest en de SET-toets indrukt worden alle instelmogelijkheden voor de beeldkwaliteit terug op hun standardwaarde gebracht.

Wanner U "NO" kiest, blijven alle instelmogelijkheden zoals ze staan.

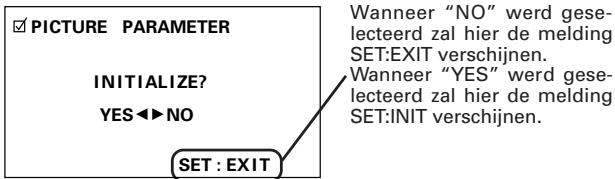

Wanner "NO" werd geseleedz zal hier demelding SET:EXIT verschijnen.

Wanner "YES"Word geseleerd zal hier de melding SET:INIT verschijnen.

4 Aanpassen van de beeldkwaliteit volgens de gekozen instelmogelijkheid

① Bij alle andere instelmogelijkheden dan TINT:
② BijTINT:

Omtering te kerenaar het scherm van stap 2,drukt U op de SET-toets.

Herhaal de stappen 2 tot en met 4 om de andere instelmogelijkheden af te regelen.

5 Wanner alles ingesteld is, moet U\ aar het gewone scherm teruggaan.

Aansluiting van videotoestellen met de display

1. Voor samengestelde videobronnen Zoals een videorecorder of een Tv-tuner

① BNC
② Kabel met BNC-poort, verkrijgbaar bij uwplaatselijk handelaar.
③ BNC
④ VOUT
⑤ Videorecorder, Tv-tuner endergelijk

Opmerking:

Wanner de samengestelde videouitvoerpoort van de videorecorder of een soortgelijk toestel dat aangesloten moet worden, met een RCA-naalds poort is uitgerust, moet U een RCA o BNC overgangssteker gebruiken (verkrijgbaar bij uwplaatsilijke handelaar);

(1) Dispositivo con uscite BNC separate Y/C.
(1) Toestel voor de uitvoer van Y/S gezeseiden signalen van BNC-poorten
(1) Aparato del que sale separación Y/C de los terminales BNC

(2) Dispositivo con uscita S separata Y/C.
(2) Toestel voor de uitvoer van Y/C gezeschaden signalen met een S-poort.
(2) Aparato del que sale separacion Y/C con un terminal S

2. Voor toestellen met een Y/C gescheidenuitvoerpoort

① Kabel met een BNC-poort, verkrijgbaar bij uwplaatselijke handelaar.
② BNC
③ C
④ Y
⑤ Videorecorder voor professioneel gebruik of soortgelijk toestel
⑥ S-poortoBNC-poort overgangskabel,verkrijgbaar bij uwplaatselijkehandelaar.
⑦ S-poort
⑧ Videorecoder met een S-poort of een soortgelijk toestel.

3. Voor toestellen met een G-noar-SYNC RGB analoge bron

(Aansluiten van de Display met een toestel dat groene uitvoersignalen uitzendt via het synchroniser-si-gnaal)

① 'G on Sync mode'-keuzeschakelaar Als het beeld groenachtig worden wanner een extern toestel met de RGB-2-ingang worden verbonden,zet dan de 'G on Sync mode'-keuzeschakelaar op ON.De normale stand is OFF.
② BNC
③ B
④ G
⑤ R
⑥ Kabel met BNC-poorten, verwrijkbaar bij uwplaatselijkheid handelaar.
⑦ G (aar SYNC)
⑧ Videorecorder of RGB decoder voor professioneel gebruik.

Opmerkingen:

• Wanner U uw Display op deze manier gebruikt, mag U geen enkel toestel aan de VD- of HD-poort aansluiten. Indien U dit wel doet, worden de beelden nicht correct weergegeben.
• Wanner u een signal in voert in RGB-1,要去 steeds de menuinstelling RGB-1 op bladzijde 55uitvoeren.

4. Voor toestellen met een samengestelde-sync RGB-analoge bron

(Aansluiten van de Display met een toestel dat horizontale en verticale synchroniser-signalen uitzendt.)

① Schakel扭矩 volgens de ingangsimpedantie van het sync-siŋaal van het aangesloten toestel bij een RGB-1-ingangssignaal.
Wanner de sync-siqaal uittvoer-impedantie Niet 75 bedraagt, zet dan de schakelaar op 2.2 kΩ.
② (H/V SYNC)
③ B
④ G
⑤ R
⑥ Kabel met BNC-poorten, verkrijgbaar bij uwplaatselijk handelaar.
⑦ (H/V)
⑧ Videorecoder of RGB-decoder voor professioneel gebruik of een soortgelijk toestel.

Opmerkingen:

• Wonneer U uw Plasma Display op deze manier gezruikt, mag U geen ander toestel aan de VDpoort aansluiten. Indien U dit wel doet, worden de beelden nicht corre ct weergegeven
• Sommige Macintosh-modellen zenden zobel G maar SYNC als ook samengestelde SYNC-signalenuit. In dat geval worden het scherm groengekleurd wonneer het samengestelde SYNC-signaal als uitvoer gezruikt worden. Voor zulke modellen要去 U de G maar SYNC aansluienzoals beschreiben in stap 3.
• Wanner u een signal in voert in RGB-1,要去 steeds de menuinstelling RGB-1 op bladzijde 55uitvoeren.

5. Voor RGB-analoge bronnen met partir sync-signalen

(De RGB-output—heeft groene, blauwe en rode signalen, en ook horizon-tale en verticale synchroniseer-signalen.)

① Schakel deze volgens de ingangsimpedantie van het sync-signaal van het aangesloten toestel bij een RGB1-ingangssignaal. Wanner de sync-signaal uitvoer-impedantie Niet 75 bedraagt,zet dan de schakelaar op 2,2k
② Kabel met BNC-poorten, verkrijgbaar bij uwplaatselijk handelaar
③ BNC
④ VD
⑤ HD
⑥ B
⑦ G
⑧ R
(9) (1) Videorecorder of RGB decoder voor professioneel gebruik of een soortgelijk toestel.
10 BNC - MINI Dsub 15 overgangskabel, verkrijgbaar bij uwplaatselijke handelaar.

Opmerkinen:

• Wanner U een personal computer aansluit Zoals hierboven beschreiben, hebt U misschien een adapter nodig. Dit hangt af van het type computer. Voor inlichtingen vraagt U de fabricant van de personal computer of de computer dealer.
• Wanner u een signal in voert in RGB-1,要去 steeds de menuinstelling RGB-1 op bladzijde 55 uitvoeren.

① Sluit de Video-(BNC-) pin van de kabel aan op de ingansaansluiting van het horizontale of volledige synchronisatiesignaal.
② B(BNC)
③ G(BNC)
④ R(BNC)
⑤ SCART connector
⑥ Conversiekabel SCART BNC (in de handel verkrijgbaar product)
⑦ Toestel met een SCART-aansluiting
⑧ Ingesteld op 75

Opmerking:

Wanneru een signaal invoert van een toestel met een SCARTaansluiting, dient u altijd de instelling uit te voeren zoals beschreiben op bladzijde 59.

Oplossen van problemen

Wanner het toestel verkeerd wordt bediend denkt men vaak dat het slecht functioneert of dat er een storing is. Wanner U denkt dat er iets mis is met een bepaald onderdeel, controlleren dan de hierna volgende punten. Soms ligt de fout bij een ander onderdeel. Controller de andere onderdelen en de elektrische apparaten die gebruikt worden. Wanner de storing Niet kan worden verholpen, zelfs na het doorvoeren van de hierna opgesomde controles, neem dan contract op met uw PIONEER service center of met uw dealer om een reparatie te lately uitvoeren.

Vaststelling	Mogelijk oorzaak	Maatregel	Zie bladzijde
De STANDBY indicator knippert en de stroom kan nicht worden ingeschakeld.	• Wanner de STANDBY indicator twee ker Achter elkaar knippert: De connector van de videokaart is Niet goed aangesloten. • Wanner de STANDBY indicator drie ker Achter elkaar knippert. Het aansluitingenpaneel is Niet goed bevestigd.	• Sluit de connector van de videokaart stevig aan. • Steek het aansluitingenpaneel goed maar binnen en zet het met schroeven vast.	50 tot 51 51
Het computerbeeld dat via RGB-1 binnenkomt worden Niet getoond.	• De SCART RGB staat ON (aan).	• Zet de computer uit, selecteer de RGB-1 functie en open het menuschemm. Zet SCART RGB uit (OFF) via het menuschemm en zet verzolgens de computer waar aan.	58 tot 61
Geen kleurweergave.	• De connector:tussen de videokaart en het hoofdtoestel is Niet goed aangesloten.	• Sluit de connector goed aan.	51

.. BNC-aansluiting voor 1 system, ingang van 75

Composiet 1 Vp-p

Y/C-ingang

...... BNC-aansluiting voor 2 systemen, ingang van 75

VIDEO-UITGANG

...... BNC-aansluiting voor 1 systeme,uitgang van 75

Compatible bronnen

Videoapparaten PAL/NTSC

Toelaatbare temperatuur van bedrijfsomgeving

0°C tot 40°C

Toelaatbaar drukbereik van bedrijfsomgeving

0,8-1,1 bar

Buitenafmetingen

① Videokaart 0,32 kg
② Aansluitpaneel 0,056 kg

Accessoires

Naamlabel voor aansluiting 1
Schroef (zelftappend, 3× 8 2
Gebruiksaanwijzing 1

Opmerking:

Deze specificaties en het design können zonder voorafgaandelijke mededeling gewijzigd worden.

Uitgeveven door Pioneer Corporation.

Alle rechten voorbehonden.

Especificaciones
