GEBRUIKSAANWIJZING EQH4512BOG AEG-ELECTROLUX

Bedankt om een Electrolux-apparaat te kopen. U koos voor een product dat jaren professionele ervaring en innovatie bevat. Ingenieus en stijlvol, het werd ontworpen met u in het achterhoofd. Wanneer u het gebruikt, kunt u er op vertrouwen dat u keer op keer fantastische resultaten zult krijgen. Welkom bij Electrolux. Ga naar onze website voor: Advies over gebruik, brochures, het oplossen van problemen en onderhoudsinformatie: www.electrolux.com Registreer uw product voor een betere service: www.electrolux.com/productregistration Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor uw apparaat: www.electrolux.com/shop KLANTENSERVICE Wij raden altijd het gebruik van originele onderdelen aan. Zorg er als u contact opneemt met de klantenservice voor dat u de volgende gegevens bij de hand hebt. De informatie staat op het typeplaatje. model, productnummer, serienummer. Waarschuwing - Belangrijke veiligheidsinformatie. Algemene informatie en tips Milieu-informatie Wijzigingen voorbehouden. 42 www.electrolux.com VEILIGHEIDSINFORMATIE Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel en schade veroorzaakt door een foutieve installatie. Bewaar de instructies van het apparaat voor toekomstig gebruik.

VEILIGHEID VAN KINDEREN EN

KWETSBARE MENSEN WAARSCHUWING! Gevaar voor verstikking, letsel of permanente invaliditeit.

• Mensen, met inbegrip van kinderen, met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis, mogen dit apparaat niet bedienen. Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun veiligheid.
• Laat kinderen niet met het apparaat spelen.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen.
• Als het apparaat is uitgerust met een kinderbeveiliging, raden wij aan dit te activeren. MONTAGE WAARSCHUWING! Alleen een erkende installatietechnicus mag het apparaat installeren.
• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies op die zijn meegeleverd met het apparaat.

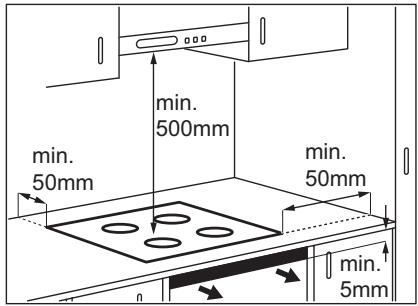

• Houd de minimumafstand naar andere apparaten en units in acht.
• Wees voorzichtig met het verplaatsen van het apparaat, het is zwaar. Draag altijd veiligheidshandschoenen.
• Dicht de oppervlakken af met kit om te voorkomen dat ze gaan opzetten door vocht.
• Bescherm de bodem van het apparaat tegen stoom en vocht.

• Installeer het apparaat niet naast een deur of onder een raam. Dit voorkomt dat hete pennen van het apparaat vallen als de deur of het raam wordt geopend.
• Als het apparaat geïnstalleerd is boven lades zorg er dan voor dat de ruimte tussen de onderkant van het apparaat en de bovenste lade voldoende is voor luchtcirculatie.

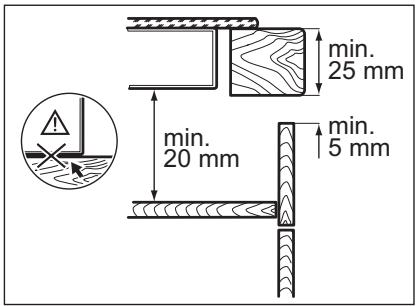

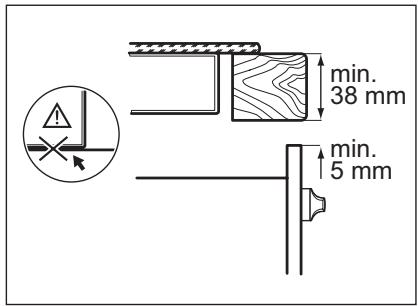

• Zorg ervoor dat er een ventilatieruimte van 5 mm vrij is tussen het werkblad en de voorkant van de onderste unit. De garantie dekt geen schade veroorzaakt door het gebrek aan een adequate ventilatieruimte.
• De temperatuur aan de onderkant van het apparaat is hoger dan 95°C. Om gevaar te voorkomen moet de toegang onder het aanrecht worden beperkt. Als de kookplaat niet boven een oven wordt geinstalleerd dan raden wij aan om een onbrandbaar scheidingspanel te installeren onder het apparaat. Aansluiting aan het elektriciteitsnet WAARSCHUWING! Gevaar voor brand en elektrische schokken.
• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.
• Zorg er voordat er bedrading wordt aangelegd voor dat de hoofdterminal van het apparaat niet onder stroom staat.
• Zorg ervoor dat het apparaat correct is geïnstalleerd. Loszittende en onvakkundig aangebrachte stekkerverbindingen kunnen oververhitting van de aansluiting veroorzaken.
• Zorg ervoor dat er een schokbescherming wordt geïnstalleerd.
• Laat de elektrische verbindingen het apparaat of de pannen niet aanraken als u het apparaat aansluit op het stopcontact.
• Voorkom dat elektrische verbindingen verstrikt raken.
• Belast het snoer niet extra door eraan te trekken. NEDERLANDS

• Gebruik de juiste stroomkabel.
• Zorg dat u de hoofdstekker en kabel niet beschadigt. Neem contact op met de service-afdeling of een elektromonteur om een beschadigde hoofdkabel te vervangen.
• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.
• Gebruik alleen de juiste isolatie-apparaten: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers. GEBRUIK WAARSCHUWING! Gevaar op letsel, brandwonden of elektrische schokken
• Gebruik dit apparaat in een huishoudelijke omgeving.
• De specificatie van het apparaat mag niet worden veranderd.
• Bedien het apparaat niet met een externe timer of een apart afstandbedieningssysteem.
• Laat het apparaat tijdens het gebruik niet onbeheerd achter.
• Bedien het apparaat niet met natte handen of als het contact maakt met water.
• Leg geen bestek of deksels van steelpannen op de kookzones. Deze kunnen heet worden.
• Zet de kookzone op "uit" na elk gebruik. Vertrouw niet alleen op de pandetector.
• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.
• Als er een scheur in het oppervlak zit, trek dan de stekker uit het stopcontact om elektrische schokken te voorkomen.
• Gebruikers met een pacemaker moeten een afstand van minimaal 30 cm bewaren van de inductiekookzones als het apparaat in werking is. WAARSCHUWING! Brand- of explosiegevaar.
• Verhitte vetten en olie kunnen ontvlambare damp afgeven. Houd vlammen of

verwarmde voorwerpen uit de buurt van vet en olie als u er mee kookt.

• De dampen die hete olie afgeeft kunnen spontane ontbranding veroorzaken.
• Gebruikte olie die voedselresten bevat kan brand veroorzaken bij een lagere temperatuur dan olie die voor de eerste keer wordt gebruikt.
• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat. WAARSCHUWING! Risico op schade aan het apparaat.
• Zet geen hete pannen op het bedieningspaneel.
• Laat kookgerei niet droogkoken.
• Laat geen voorwerpen of kookgerei op het apparaat vallen. Het oppervlak kan beschadigen.
• Activeer de kookzones niet met lege pannen of zonder pannen erop.
• Geen aluminiumfolie op het apparaat leggen.
• Pannen van gietijzer, aluminium of met beschadigde bodems kunnen krassen veroorzaken in het glaskeramiek. Til deze voorwerpen altijd op als u ze moet verplaatsen op het kookoppervlak.

ONDERHOUD EN REINIGING

WAARSCHUWING! Risico op schade aan het apparaat.

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.
• Gebruik geen waterstralen of stoom om het apparaat te reinigen.
• Maak het apparaat schoon met een vochtige, zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen. VERWIJDERING WAARSCHUWING! Gevaar voor letsel of verstikking.
• Haal de stekker uit het stopcontact. 44 www.electrolux.com

• Snijd het netsnoer van het apparaat af en gooi dit weg. NEDERLANDS

1 Inductiekookzone 180/280 mm 2 Bedieningspaneel

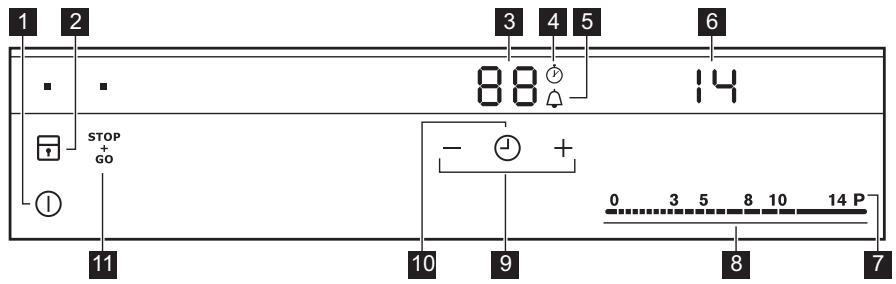

Gebruik de tiptoetsen om het apparaat te bedienen. De displays, indicatielampjes en geluiden tonen welke functies worden gebruikt. tiptoets functie

Het apparaat in- en uitschakelen.

Het bedieningspaneel vergrendelen/ontgrendelen.

Het timerdisplay De tijd in minuten weergeven.

Toont dat de timer met optelfunctie werkt.

Toont dat de timer met aftelfunctie of de kookwekker werkt.

Een kookstanddisplay

De kookstand weergeven. De Powerfunctie inschakelen. De bedieningsbalk

voor het instellen van de kookstand. De tijd verlengen of verkorten.

Timerfunctie instellen.

De functie STOP+GO in- en uitschakelen.

46 www.electrolux.com KOOKSTANDDISPLAYS Display Beschrijving De kookzone is uitgeschakeld. De kookzone wordt gebruikt

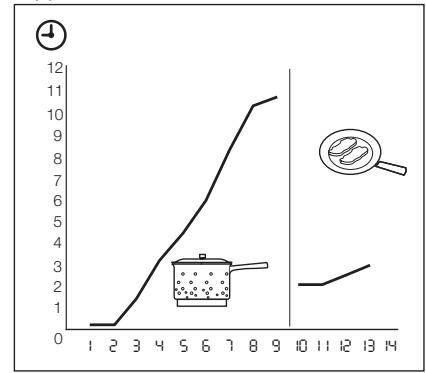

-functie is in werking. De automatische opwarmfunctie is in werking. De Powerfunctie is in werking. + cijfer Er is een storing.

Vergrendeling/kinderbeveiligingfuncties zijn ingeschakeld. Het kookgerei is niet juist of te klein, of er is geen kookgerei op de kookzone geplaatst. De functie automatische uitschakeling is in werking getreden.

Verbrandingsgevaar door restwarmte! OptiHeat Control toont het niveau van de restwarmte. De inductiekookzones creëren de voor het koken benodigde warmte direct in de bodem van de pan. Het glaskeramiek is heet door de warmte van de pannen. NEDERLANDS

IN- EN UITSCHAKELING

Raak 1 seconde aan om het apparaat in– of uit te schakelen. AUTOMATISCHE UITSCHAKELING De functie schakelt het apparaat automatisch uit als:

• Alle kookzones uitgeschakeld zijn (

U de kookstand niet instelt nadat u het apparaat hebt ingeschakeld. U iets hebt gemorst of iets langer dan 10 seconden op het bedieningspaneel hebt gelegd (een pan, doek, etc.). Er klinkt zes keer een geluidssignaal en het apparaat wordt uitgeschakeld. Verwijder het voorwerp of reinig het bedieningspaneel. Het apparaat wordt te heet (b.v. als een pan droogkookt). Wacht totdat de kookzone is afgekoeld voordat u het apparaat weer kunt gebruiken. U ongeschikt kookgerei gebruikt. Het gaat branden en na 2 minusymbool ten schakelt de kookzone automatisch uit. U een kookzone niet uitschakelt of de kookstand verandert. Na enige tijd gaat branden en wordt het apparaat uitgeschakeld. Zie hieronder. De verhouding tussen warmte-instelling en tijden van de automatische uitschakelingsfunctie:

— 1,5 uur DE KOOKSTAND Raak de bedieningsstrip aan bij de gewenste kookstand. Corrigeer naar links of rechts, indien nodig. Laat niet los voordat de juiste kookstand is bereikt. Het display toont de kookstand. AUTOMATISCH OPWARMEN U kunt een gewenste kookstand sneller verkrijgen als u de functie Automatisch opwarmen inschakelt. Deze functie schakelt even de hoogste kookstand in (zie diagram) en verlaagt dan naar de gewenste kookstand. De functie Automatisch opwarmen starten voor een kookzone:

Raak aan ( verschijnt dan in het display).

2. Selecteer meteen de benodigde kookop

stand. Na 3 seconden verschijnt het display. Verander de kookstand om de functie te stoppen.

POWERFUNCTIE De Powerfunctie maakt meer vermogen beschikbaar voor de inductiekookzones. De Powerfunctie kan een beperkte tijd worden ingeschakeld (zie het hoofdstuk Technische informatie). Daarna wordt de inductiekookzone automatisch teruggeschakeld aan naar de hoogste kookstand. Raak om de functie in te schakelen; gaat branden. Wijzig de kookstand om de kookstand uit te schakelen. 48 www.electrolux.com

TWEEKRINGSKOOKZONE Power-functie van de binnenste ring start als het apparaat een pan voelt met een kleinere afmeting dan de binnenste ring. Power-functie van de buitenste ring start als het apparaat een pan voelt met een kleinere grotere dan de binnenste ring. TIMER U kunt de timerfunctie selecteren met be. hulp van De timer met aftelfunctie Gebruik de timer met aftelfunctie om in te stellen hoe lang de kookzone op dat moment moet werken. De kookzone wordt automatisch gedeactiveerd na afloop van de ingestelde tijd. De selectie van de timer met aftelfunctie is mogelijk wanneer de kookzone is ingeschakeld en de kookstand is ingesteld. Wanneer deze functie wordt ingeschabranden. keld, gaat

• De timer met aftelfunctie activeren: raak van de timer aan om de tijd in te stellen ( 00 - 99 minuten). Als het lampje van de kookzone langzamer gaat knipperen, wordt de tijd afgeteld.
• Resterende tijd weergeven: raak herhaaldelijk aan totdat gaat branden. Op het display wordt de resterende tijd weergegeven.
• De timer met aftelfunctie wijzigen:raak herhaaldelijk aan totdat gaat branden. Raak dan of aan.
• De timer met aftelfunctie deactiveren: raak herhaaldelijk aan totdat gaat branden. Raak vervolgens aan. De resterende tijd telt af tot 00 . Als de afteltijd van de timer is verstreken, klinkt er een geluidssignaal en knippert 00 . De kookzone wordt uitgeschakeld.
• Het geluid uitschakelen: aanraken van De timer met optelfunctie Gebruik de timer met optelfunctie om te controleren hoe lang de kookzone wordt gebruikt.
• Wanneer deze functie wordt ingeschakeld, gaat branden.
• De timer met optelfunctie activeren: raak aan. Het symbool gaat uit en gaat branden.
• Om in de gaten te houden hoelang herhaalde kookzone werkt: raak delijk aan totdat gaat branden. Het display geeft de tijd aan die de kookzone werkt.
• De timer met optelfunctie deactiveren: raak herhaaldelijk aan totdat gaat branden en raak aan. Het symbool gaat uit en gaat branden.
• De timer met optelfunctie resetten: Raak aan. De tijd telt af tot 00 . Wanneer de twee timerfuncties tegelijkertijd in werking zijn, geeft het display eerst de timer die omhoog telt weer. De kookwekker. U kunt de timer gebruiken als kookwekker als de kookzones uitgeschakeld zijn. aan. Raak Raak of van de timer aan om de tijd in te stellen. Als de tijd verstreken is, klinkt er een geluidssignaal en knippert 00 .
• Het geluidssignaal stopzetten: aanraken van STOP+GO -functie stelt alle kookzones in op de laagste instelling ( Als in werking is, kunt u de warmte-instelling niet wijzigen. stopt de timerfunctie niet.
• Voor het inschakelen van deze functie, raakt u aan. Het symbool gaat branden.
• Raak voor het uitschakelen van deze functie aan. De kookstand die u eerder hebt ingesteld, wordt weergegeven. NEDERLANDS SLOT Wanneer de kookzones in gebruik zijn, kunt u het bedieningspaneel vergrendelen, maar . Hiermee wordt voorkomen dat de niet kookstand per ongeluk wordt veranderd. Stel eerst de kookstand in. aan. Raak om deze functie te starten Het symbool verschijnt gedurende vier seconden. De timer blijft aan. Raak om deze functie te stoppen aan. De kookstand die u eerder hebt ingesteld, wordt weergegeven. Als u het apparaat stopt, stopt deze functie ook. DE KINDERBEVEILIGING Deze functie voorkomt dat het apparaat onbedoeld wordt gebruikt. De kinderbeveiliging inschakelen
• Schakel het apparaat in met . Stel geen kookstand in.
• Raak 4 seconden aan. Het symbool gaat branden.
• Schakel het apparaat uit met De kinderbeveiliging uitschakelen
• Schakel het apparaat in met . Stel geen kookstand in. Raak 4 seconden aan. Het symbool gaat branden.
• Schakel het apparaat uit met De kinderbeveiliging gedurende een kooksessie onderdrukken
• Schakel het apparaat in met . Het symbool gaat branden.
• Raak 4 seconden aan. Stel de kookstand in binnen 10 seconden. U kunt het apparaat bedienen.
• Als u het apparaat uitschakelt met treedt de kinderbeveiliging weer in werking.

OFFSOUND CONTROL (IN- EN

GELUIDEN) Uitschakelen van de geluiden Schakel het apparaat uit.

3 seconden aan. De displays Raak 3 seconden aan. gaan aan en uit. Raak gaat aan, het geluid is aan. Raak aan, gaat aan, het geluid is uit. Als deze functie is ingeschakeld, kunt u alleen de geluiden horen als:

• de kookwekker af gaat
• de Timer met aftelfunctie gaat af
• als u iets op het bedieningspaneel plaatst. Inschakelen van de geluiden Schakel het apparaat uit. 3 seconden aan. De displays Raak gaan aan en uit. Raak 3 seconden aan. gaat aan, omdat het geluid uit staat. Raak aan, gaat aan. Het geluid is aan. 50 www.electrolux.com

NUTTIGE AANWIJZINGEN EN TIPS

INDUCTIEKOOKZONES Bij een inductiekookzone zorgt een sterk elektro-magnetisch veld ervoor dat de pan erg snel heet wordt. KOOKGEREI VOOR INDUCTIEKOOKZONES Gebruik de inductiekookzones met geschikte pannen. Materiaal van het kookgerei

• correct: gietijzer, staal, geëmailleerd staal, roestvrij staal, meerlaagse bodem (aangemerkt als geschikt voor inductie door de fabrikant).
• incorrect: aluminium, koper, messing, glas, keramiek, porselein. Een pan is geschikt voor een inductiekookplaat als…
• ...een beetje water zeer snel kookt op een zone die is ingesteld op de hoogste kookstand.
• ...een magneet blijft plakken aan de bodem van de pan. De bodem van het kookgerei moet zo dik en vlak mogelijk zijn.

LAWAAI TIJDENS GEBRUIK

• krakend geluid: de pan is gemaakt van verschillende materialen (sandwich-constructie).
• fluitend geluid: bij gebruik van één of meer kookzones met een hoge kookstand en als de pan is gemaakt van verschillende materialen (sandwich-constructie)
• Zoemen: als u hoge kookstanden gebruikt.
• Klikken: er treedt elektrische schakeling op.
• Sissen, zoemen: de ventilator werkt. Deze geluiden zijn normaal en hebben niets met een defect te maken. De efficiëntie van de kookzone De efficiëntie van de kookzone heeft betrekking op de diameter van het kookgerei. Kookgerei met een diameter die kleiner is dan het minimum, ontvangt slechts een deel van het vermogen dat door de kookzone wordt gegenereerd. Zie het hoofdstuk Technische gegevens voor de minimale diameters. ENERGIE BESPAREN Energie besparen
• Doe indien mogelijk altijd een deksel op het kookgerei.
• Zet het kookgerei op de kookzone voordat u deze inschakelt.
• Gebruik de restwarmte om het eten warm te houden of te smelten. ÖKO TIMER (ECO-TIMER) Om energie te besparen schakelt het verwarmingselement van de kookzone eerder uit dan het signaal van de timer met aftelfunctie klinkt. Het verschil in werkingstijd hangt af van het niveau van de kookstand en de tijd dat u kookt.

KOOKTOEPASSINGEN De relatie tussen het stroomverbruik van de warmte-instelling en de kookzone is niet lineair. Wanneer u de warmte-instelling verhoogt, is dit niet proportioneel met de toename in stroomverbruik van de kookzone. Het betekent dat de kookzone met de medium warmte-instelling minder dan de helft van het vermogen gebruikt. De gegevens in de volgende tabel dienen slechts als richtlijn. NEDERLANDS Te Te gebruiken voor: era tuu rinstelling

Het door u gekookte eten warm te houden Tijd Tips naar behoef- Leg een deksel op de pan.

Nominaal stroomverbruik

Hollandaise saus, boter 5 - 25 min smelten, chocolade, gelatine Meng het geheel van tijd tot tijd. 3–8%

Zachtjes aan de kook brengen van rijst en gerechten op melkbasis, reeds bereide gerechten opwarmen

Voeg minstens twee- 8 – 13 % maal zoveel vloeistof toe als rijst, melkgerechten tijdens het bereiden tussendoor roeren.

Stomen van groenten, vis en vlees

Enkele eetlepels vloeistof toevoegen

Gebruik max. ¼ l wa- 18 – 25 % ter voor 750 g aardappelen

Bereiden van grotere hoeveelheden voedsel, stoofschotels en soepen

Lichtjes braden: kalfsoester, kalfs cordon bleu, koteletten, rissoles, worstjes, lever, roux, eieren, pannenkoeken, donuts zoals nodig Halverwege de bereidingstijd omdraaien 25 – 45 %

Door-en-door gebraden, opgebakken aardappelen, lendenbiefstukken, steaks

Halverwege de bereidingstijd omdraaien 45 – 64 %

Aan de kook brengen van water, pasta koken, aanbraden van vlees (goulash, stoofvlees), frituren van friet 13 – 18 % 100 % Aan de kook brengen van grote hoeveelheden water. Het vermogensbeheer is ingeschakeld. De Powerfunctie is het beste geschikt voor het verwarmen van grote hoeveelheden water. Informatie over acrylamides Belangrijk! Volgens recente wetenschappelijke informatie kan het intensief bruinen van levensmiddelen (met 52 www.electrolux.com name in producten die zetmeel bevatten), een gezondheidsrisico vormen tengevolge van acrylamides. Om die reden adviseren wij levensmiddelen zoveel mogelijk bij lage temperaturen gaar te laten worden en de gerechten niet te veel te bruinen. NEDERLANDS

ONDERHOUD EN REINIGING

Reinig het apparaat telkens na gebruik Gebruik altijd kookgerei met een schone bodem. Krassen of donkere vlekken in de glaskeramiek hebben geen invloed op de werking van het apparaat. Vuil verwijderen:

1. – Verwijder direct:gesmolten plastic,

gesmolten folie en suikerhoudende gerechten. Anders kan het vuil het apparaat beschadigen. Gebruik een speciale schraper voor de glazen plaat. Plaats de schraper schuin op de glazen plaat en verwijder resten door het blad over het oppervlak te schuiven. – Verwijder nadat het apparaat voldoende is afgekoeld:kalkvlekken, waterkringen, vetvlekken, glimmende metaalachtige verkleuringen. Gebruik een speciaal schoonmaakmiddel voor glaskeramiek of roestvrij staal.

2. Reinig het apparaat met een vochtige

doek en een beetje afwasmiddel.

3. Wrijf het apparaat ten slotte droog

met een schone doek.

54 www.electrolux.com PROBLEEMOPLOSSING Storing Mogelijke U kunt het apparaat niet inschakelen of bedienen. oplossing Schakel het apparaat opnieuw in en stel de kookstand binnen 10 seconden in. U hebt twee of meer tiptoetsen tegelijk aangeraakt. Raak slechts één tiptoets tegelijk aan. De Stop+Go-functie is in werking. Zie het hoofdstuk "Bedieningsinstructies". Er ligt water of vetspatten op het bedieningspaneel. Reinig het bedieningspaneel. Er klinkt een geluidssigU hebt een of meer tipnaal en het apparaat toetsen afgedekt. wordt uitgeschakeld. Er weerklinkt een geluidssignaal als het apparaat uit is. Verwijder het voorwerp van de tiptoetsen. Het apparaat wordt uitgeschakeld. U hebt iets op de tiptoets gezet. Verwijder het object van de tiptoets. De restwarmte-indicatie gaat niet aan. De kookzone is niet heet, Als het lang duurt alvorens omdat hij slechts kortston- de kookzone voldoende dig is gebruikt. heet is, neem dan contact op met de klantenservice. De automatische opwarm- Kookzone is heet. functie start niet. De hoogste kookstand is ingesteld. Laat de kookzone voldoende afkoelen. De hoogste kookstand heeft hetzelfde vermogen als de automatische opwarmfunctie. De kookstand schakelt Het stroombeheer is ingetussen twee kookstanden. schakeld. Zie “Energiebeheer”. De sensorvelden worden warm. Plaats groter kookgerei op de achterste kookzones indien nodig. Het kookgerei is te groot of staat te dicht bij het bedieningspaneel. Er klinkt geen signaal wan- De signalen zijn uitgescha- Activeer de signalen (zie neer u de sensorvelden keld. In- en uitschakelen van van het bedieningspaneel geluiden). aanraakt. gaat branden. De automatische uitschakeling is in werking getreden. Schakel het apparaat uit en weer in. gaat branden. De kinderbeveiliging of toetsblokkering is actief. Zie het hoofdstuk "Bedieningsinstructies". NEDERLANDS Storing gaat branden. Mogelijke

oplossing Geen kookgerei op de kookzone. Zet kookgerei op de kookzone. De pan is niet goed. Gebruik het juiste kookgerei. De diameter aan de boGebruik pannen met de dem van het kookgerei is juiste afmetingen. te klein voor de kookzone. De pan dekt de rechthoek niet. en een getal gaat bran- Er is een fout in het apparaat opgetreden. den. Dek de rechthoek volledig af. Ontkoppel het apparaat enige tijd van de stroomtoevoer. Maak de zekering los in de meterkast van het huis. Sluit het apparaat weer opnieuw aan. Als gaat branden, neem dan contact op met de klantenservice. gaat branden. De elektrische aansluiting is onjuist. De stroomspanning is buiten bereik. Laat de installatie controleren door een elektromonteur. gaat branden. Er is een storing opgetreden in het apparaat, omdat er kookgerei is drooggekookt. De oververhittingsbeveiliging voor de kookzones en de Automatische uitschakeling zijn actief. Schakel het apparaat uit. Verwijder het hete kookgerei. Schakel na ongeveer 30 seconden de kookzone opnieuw in. Als het kookgerei het probleem was, dan moet het foutbericht van het display verdwijnen, maar de restwarmte-indicatie kan aanblijven. Laat het kookgerei voldoende afkoelen en controleer in het hoofdstuk "Kookgerei voor inductiekookzone" of het kookgerei geschikt is voor inductiekookplaten. De ventilator wordt geblokkeerd. Controleer of voorwerpen de ventilator blokkeren. Als de foutmelding weer gaat branden, neem dan contact op met de klantenservice. De elektrische aansluiting is onjuist. Het apparaat is maar aangesloten op één fase. Sluit het apparaat aan zoals getoond in het aansluitplaatje. gaat branden. 56 www.electrolux.com Als u door het volgen van de bovenstaande suggesties het probleem niet kunt oplossen, dient u contact op te nemen met uw vakhandelaar of de klantenservice. Geef de gegevens door van het typeplaatje, een driecijferige code voor de glaskeramiek (bevindt zich op de hoek van het glazen oppervlak) en de foutmelding die wordt weergegeven. Controleer of u het apparaat op de juiste manier gebruikt hebt. Bij onjuist gebruik van het apparaat wordt het bezoek van de technicus van de klantenservice of de vakhandelaar in rekening gebracht, zelfs tijdens de garantieperiode. De instructies over de klantenservice en de garantiebepalingen vindt u in het garantieboekje. NEDERLANDS

MONTAGE WAARSCHUWING! Zie het hoofdstuk 'Veiligheidsinformatie'. Voor montage Noteer voor montage van het apparaat de onderstaande informatie van het typeplatje. Het typeplaatje bevindt zich aan de onderkant van de behuizing van het apparaat.

• Model ...........................
• Productnummer (PNC) ........................................
• Serienummer (S.N.).............. schikte inbouwunits of werkbladen die aan de normen voldoen. AANSLUITKABEL
• Het apparaat is voorzien van een aansluitsnoer.
• Vervang de beschadigde voedingskabel door een speciale kabel (type H05BB-F Tmax 90°C of hoger). Neem contact op met een klantenservice bij u in de buurt. Als u het als accessoire geleverde frame CFRAME gebruikt, moet u eerst de met het frame meegeleverde instructies lezen voordat u het apparaat installeert. INBOUWAPPARATUUR
• Inbouwapparaten mogen alleen worden gebruikt nadat zij ingebouwd zijn in ge- MONTAGE min. 500mm min. 50mm min. 50mm min. 5mm R 5mm

• Dicht het gat tussen het werkblad en het glaskeramiek met siliconen.
• Breng wat sop op de siliconen aan. min. 5 mm

• Trek overmatige siliconen eraf met de schraper. DE INSTALLATIE VAN MEER DAN ÉÉN APPARAAT Aanvullende onderdelen:aansluitstang(en), hittebestendig silicone, afsluitstrip.

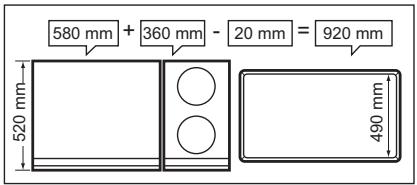

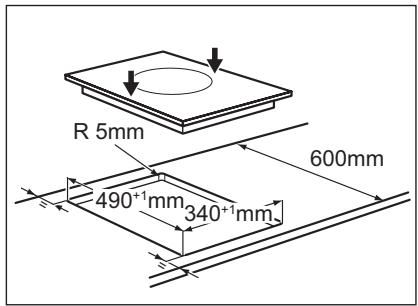

920 mm 490 mm 520 mm 580 mm Gebruik alleen speciaal hittebestendig silicone. De opening in het werkblad Afstand vanaf de muur: minimaal 50 mm Diepte: 490 mm Breedte: de bij elkaar opgetelde breedtes van alle apparaten die moeten worden ingebouwd, min 20 mm (zie ook "Overzicht van alle apparaatbreedtes") De installatie van meer dan één apparaat Bepaal de afmeting van de opening van het werkblad en zaag het uit.

Plaats de apparatuur, een voor een, op een zacht oppervlak zoals een deken met de onderkant omhoog.

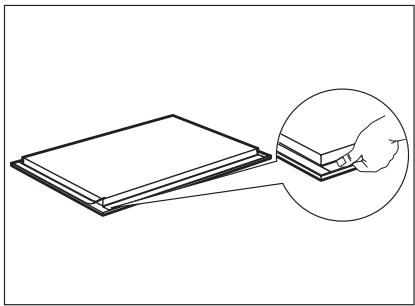

Trek de afdichtstrip rondom de onderrand van het apparaat langs de buitenrand van de glazen keramische plaat.

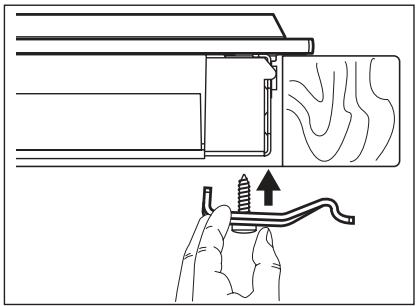

Schroef losjes de bevestigingsplaten in de juiste gaten van de beschermende behuizing. NEDERLANDS

Plaats het eerste apparaat in de opening van het werkblad. Plaats de verbindingstang in de opening van het werkblad en duw de halve breedte omhoog tegen het apparaat.

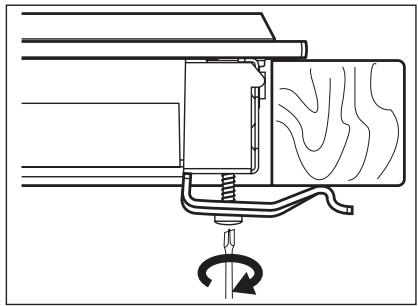

Draai de bevestigingsplaten losjes aan van onder het werkblad op de aansluitstang.

Plaats het volgende apparaat in de opening van het werkblad. Zorg dat de voorkant van de apparaten met elkaar zijn uitgelijnd.

Draai de schroeven van de bevestigingsplaat/vasthoudgreep aan.

Dicht de kier tussen het aanrecht en de apparaten en tussen de apparaten met siliconenkit.

10. Breng wat sop op de silicone aan.

11. Duw de rubberen kitstrijker met enige

kracht tegen de glaskeramische plaat en beweeg deze langzaam langs de hele naad.

12. Raak het silicone pas weer aan als het

is uitgehard. Dit kan een dag duren.

13. Verwijder het silicone dat eruit steekt

voorzichtig met een scheermesje.

14. Reinig voorzichtig de glazen kerami-

sche plaat. TECHNISCHE INFORMATIE Serie EQH4512BOG Prod.Nr. 941 460 006 00 Typ 55 FED 01 AU 220-240 V 50-60 Hz Induction 3.7 kW Made in Switzerland Ser.Nr. ..........

MILIEUBESCHERMING Recycle de materialen met het symbool . Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente. ENGLISH
