Producttype	Navigatiesysteem voor voertuigen
Merk	Zenec
Model	Z-N965
Schermdiagonaal	6,2 inch (15,7 cm)
Schermresolutie	800 x 480 pixels
Touchscreen	Ja, resistief
Afmetingen (bxhxd)	178 x 110 x 85 mm (zonder montagebeugel)
Gewicht	Ongeveer 320 g
Voedingsspanning	12 V DC (auto-accu)
Stroomverbruik	Max. 1,5 A
Navigatiekaarten	Voorgeïnstalleerd Europa (kaarten update via pc)
GPS-ontvanger	SiRF STAR III, 20 kanalen
Geheugen intern	4 GB flash (ca. 2 GB beschikbaar voor kaarten)
Ondersteunde geheugenkaarten	microSDHC tot 32 GB
Aansluitingen	USB 2.0 (mini-USB), audio-uit (3,5 mm), externe GPS-antenne
Bluetooth	Ja, handsfree bellen en media afspelen
FM-zender	Ja, voor geluid via autoradio
Ondersteunde mediaformaten	MP3, WMA, WAV, AVI, MPEG4
Accu	Ingebouwde lithium-ion, 1000 mAh
Oplaadtijd	Ca. 3 uur via USB
Bedrijfstemperatuur	-10°C tot +60°C
Onderhoud	Reinig met een zachte, droge doek; geen agressieve schoonmaakmiddelen
Veiligheid	Gebruik de beugel voor veilige montage; niet gebruiken tijdens het rijden
Reparatie	Laat reparaties uitvoeren door geautoriseerd servicecentrum

Veelgestelde vragen - Z-N965 ZENEC

Hoe schakel ik het navigatiesysteem in?

Sluit de 12V-voeding aan via de sigarettenaansteker en druk op de aan/uit-knop op het toestel.

Kan ik de kaarten updaten?

Ja, download de laatste kaartupdate van de Zenec-website en installeer deze via een microSD-kaart of USB-verbinding met de pc.

Hoe stel ik de FM-zender in?

Ga naar Instellingen > FM-zender en selecteer een vrije frequentie. Stem uw autoradio af op dezelfde frequentie voor geluid.

Waarom vindt het toestel geen GPS-signaal?

Zorg voor een vrij zicht op de hemel (niet in een tunnel of parkeergarage). Controleer of de GPS-antenne correct is aangesloten.

Hoe zet ik de navigatie terug naar fabrieksinstellingen?

Druk op Instellingen > Systeem > Fabrieksinstellingen. Voer het wachtwoord 0000 in om te resetten.

Kan ik muziek afspelen via Bluetooth?

Ja, koppel uw telefoon of andere Bluetooth-apparaat via Instellingen > Bluetooth. Stream audio naar het toestel.

Wat is de microSD-kaartcapaciteit?

Het toestel ondersteunt microSDHC-kaarten tot 32 GB. Plaats de kaart in de gleuf aan de zijkant.

Hoe reinig ik het touchscreen?

Gebruik een zachte, droge microvezeldoek. Gebruik geen vloeistoffen of schurende materialen.

Wat moet ik doen als het toestel niet oplaadt?

Controleer de USB-kabel en adapter. Probeer een andere 12V-uitgang. Als het probleem aanhoudt, neem contact op met service.

Kan ik de navigatie gebruiken in het buitenland?

Ja, de voorgeïnstalleerde kaarten dekken Europa. Voor andere regio's moet u extra kaarten kopen en installeren.

GEBRUIKSAANWIJZING Z-N965 ZENEC

Gebruikshandleiding voor het ZENEC-mediasysteem

We zijn verheugd dat u een product van ZENEC hebt gekozen.

Lees deze gebruikhandleiding zorgvuldig voordat u uw nieuwe ZENEC-systeem in gebruik neemt. In deze handleiding vindt u belangrijke instructies en informatie voor de veilige bediening van het ZENEC-systeem en om u te helpen het maximale uit de technische voordelen hiervan te halen.

Alle informatie in deze handleiding is gebaseerd op de situatie op het moment van het ter perse gaan en geldt alleen voor ZENEC-systemen in originele staat. Vanwege mogelijke updates van de software van het apparaat, kunnen de illustraties en functies die in deze handleiding worden afgebeeld verschillen van uw ZENEC-systeem. Verschillen in de informatie, afbeeldingen of functies vormen geen grond voor eventuele aanspraken.

Indien u uw voertuig verkoopt met het ZENEC-systeem nog geïnstalleerd, zorg er dan voor dat deze handleiding bij het voertuig blijft en dat alle persoonlijke gegevens, zoals een in het apparaat opgeslagen telefoonboek, worden gewist.

INHOUDSOPGAVE

VEILIGHEIDSVOORSCHRIFTEN	04
APPARAAT IN- EN UITSCHAKELEN	05
DIEFSTALBEVEiligING	05
MULTIFUNCTIONEEL STUURWIEL (d.m.v. Infrarood Stalk Interface)	06
STUURWIELBEDIENING (leermodus)	07
Z-N965 (VOORPANEEL)	08
AFSTANDSBEDIENING	09
HOOFDMENU STRUCTUUR	10
HOOFDMENU PICTOGRAMMEN	11
MEDIA AUDIOBRONNEN	12
INVOERBRONNEN	13
STATUSBALK	14
ZOEK- EN INVOERFUNCTIE	15

FM RADIO	16
FM-BALK GRAFISCHE MODUS	17
HANDMATIG FM-ZENDERS ZOEKEN	18

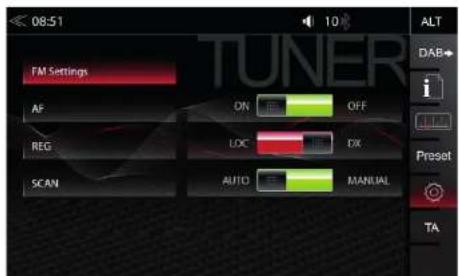

FM INSTELLEN	19
FM ZENDER-VOORPROGRAMMERING	20

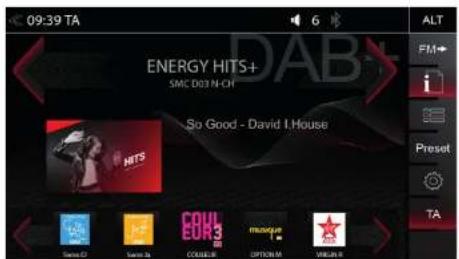

DAB+ RADIO	21
DAB+ ENSEMBLE EN ZENDERLIJST	22
DAB+ INSTELLEN	23
DAB+ ZENDER-VOORPROGRAMMERING	24
USB / BT A2DP / IPOD (AUDIO) MEDIA	25
USB / BT A2DP / IPOD (AUDIO) MEDIA BESTURING- EN BEDIENINGSBALK	26
BT-MUZIEK (A2DP)	27
IPOD (AUDIO)	28
AFSPEELLIJST (AUDIO)	29

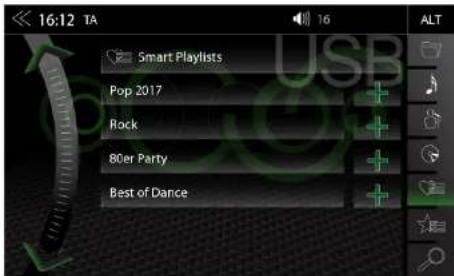

SMART AFSPEELLIJST (AUDIO)	30

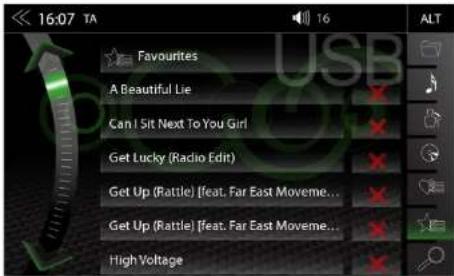

FAV AFSPEELLIJST (AUDIO)	31
VIDEO MEDIA: HARDE SCHIJF	32
AFSPEELLIJKST (VIDEO)	33
HDMI / AV/IN	34
CAMERA	35

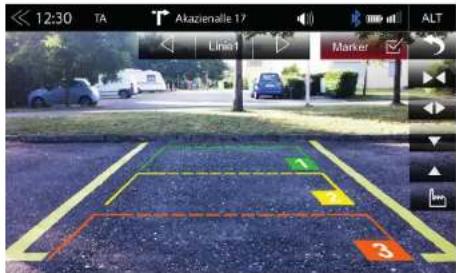

CAMERA RASTERLIJNEN	36
GEBRUIK VAN ANDROID AUTO	37
ANDROID AUTO BEDIENING	38

APPLE CARPLAY	39
APPLE CARPLAY OPERATION	40
BLUETOOTH (HANDSFREESYTEEM)	41
BESTURINGS- EN BEDIENINGSBALK (RECHTS)	42
APPARAATBEHEERDER	43
KOPPELEN	44
BLUETOOTH INSTELLEN	45
BLUETOOTH STATUSBALK	45
INKOMENDE OPROEPEN ACCEPTEREN/BEËINDIGEN (VIA APPARAAT)	47
UITGAAND GESPREK VIA NUMERIEK TOETSENBLOK	46
UITGAAND GESPREK VIA TELEFOONBOEK	46
BLUETOOTH MENU	47
TELEFOONBOEK	48

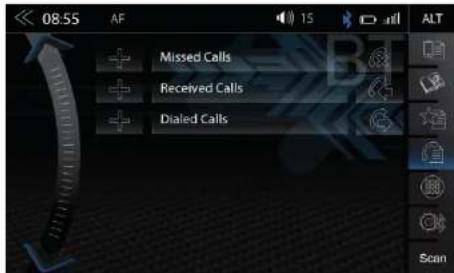

OPROEPLIJSTEN	49
FAVORIETEN	50
NAVIGATIE	51
NAVIGATIE-UPDATE	51
KAARTEN (VOORBEELDEN)	52
OPSTARTINSTRUCTIES NAVIGATIE	53-54
GESPLITST SCHERM NAVIGATIE	55
BEDIENING INSTELLEN	56
BEELDSCHERMPICTOGRAM (HELDERHEID)	57
BRONNEN INSTELLEN	58

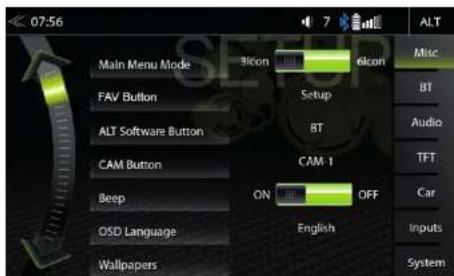

DIV INSTELLEN	59

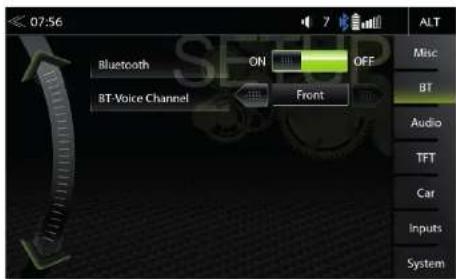

BT / NETWERK INSTELLEN	60
AUDIO INSTELLEN	61

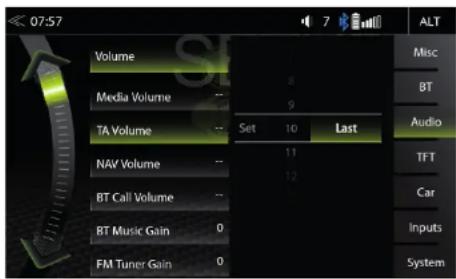

VOLUME INSTELLEN	62
SNEL AUDIO INSTELLEN (BAL/FAD_SUBWOOFER_GELUIDSSTERKTE_BASS BOOST)	63
AUDIO INSTELLEN: EXPERTMODUS	64
AUDIO VOLUME - BASISNIVEAU INSTELLEN	65

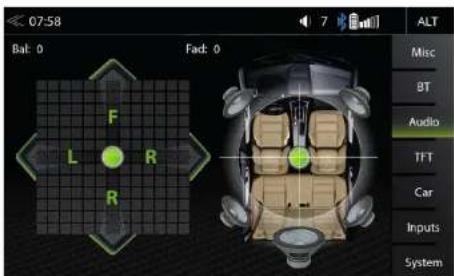

BALANS / FADER	66
EQUALIZER	67
CROSS-OVER INSTELLEN	68

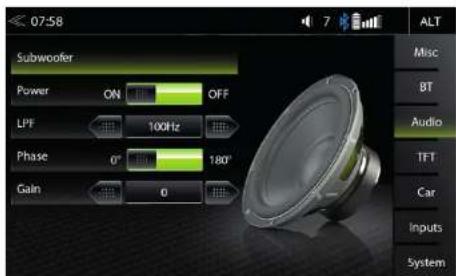

SUBWOOFER INSTELLEN	69
TIJDUITLIJNING	70
NAVIGATIE-MIXER INSTELLEN	71
TFT SCHERMCONFIGURATIES	72
AUTO (VOERTUIG) INSTELLEN	73
INVOER INSTELLEN	74
SYSTEEM INSTELLEN	75
KLOK- & DATUM INSTELLEN	76

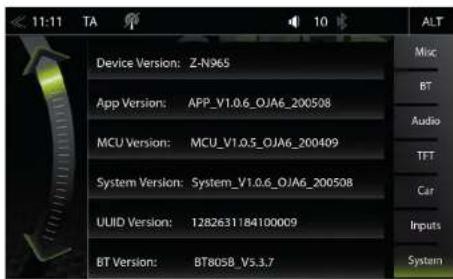

SOFTWAREVERSIES	77
WACHTWOORD	78
OPMERKINGEN VOOR INSTALLATIE	79
VERWIJDERINGSWERK EN VOORBEREIDING	79

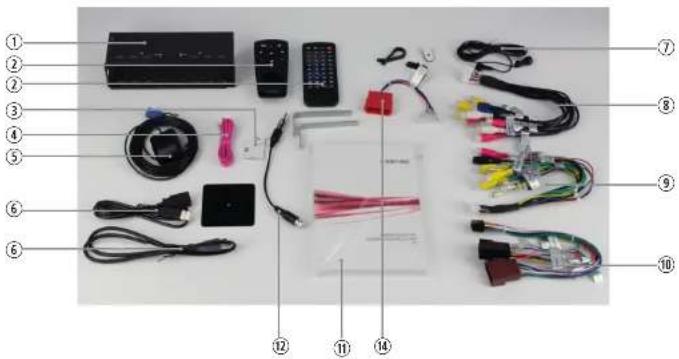

OVERZICHT BIJGELEVERDE ACCESSOIRES	80
INBEDRIJFSTELLING	80
AANSLUITINGSDIAGRAM Z-N965	81-82
AFKORTINGEN	83
WETTELIJKE RECHTEN EN GARANTIE	84

VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING

Als de bestuurder van het voertuig wordt afgeleid, kan dit tot een ongeluk of letsel leiden. De bediening van het ZENEC-systeem kan de aandacht van de algemene verkeerssituatie afleiden! Het aansluiten, wijzigen of invoeren van gegevensdragers kan de aandacht van de bestuurder eveneens van de algemene verkeerssituatie afleiden.

WAARSCHUWING

Kies de luidsprekerinstellingen altijd zodanig dat de geluidssignalen van buitenaf te allen tijde in het voertuig kunnen worden gehoord (bijv. claxonsignalen of sirenes).

WAARSCHUWING

Onjuiste installatie of inbedrijfstelling van het ZENEC-systeem kan schade aan het ZENEC-systeem of de voertuigelektronica veroorzaken. Laat alleen bevoegde specialisten die door ZENEC zijn geautoriseerd het apparaat installeren.

WAARSCHUWING

Dit ZENEC-systeem is uitsluitend bestemd voor gebruik bij een boordspanning van 12 V DC. De bediening van het ZENEC-systeem bij elke andere spanning kan schade veroorzaken aan het ZENEC-systeem of aan het elektrische systeem van het voerluig.

WAARSCHUWING

Het uit elkaar halen of wijzigen van het ZENEC-systeem kan schade aan het apparaat of het voertuig veroorzaken. Het openen of wijzigen van het apparaat door een persoon die niet door ZENEC is geautoriseerd maakt garantieaanspraken nietig en ongeldig.

In het geval van een storing of defect wordt u verzocht contact op te nemen met een bevoegde ZENEC-leverancier. Ongeautoriseerde reparaties maken alle garantie-aanspraken ongeldig.

WAARSCHUWING

De aansluit- en oplaadsnoeren van externe mobiele apparaten kunnen de bestuurder hinderen. Geleid deze zodanig dat de bewegingsvrijheid van de bestuurder niet wordt belemmerd.

WAARSCHUWING

Routeaanbevelingen en de weergegeven verkeersborden op het ZENEC-systeem kunnen afwijken van de werkelijke situatie. Echte verkeersborden en verkeersregels hebben voorrang boven routeaanbevelingen en aanwijzingen van het ZENEC-systeem.

Snelheidsinformatie weergegeven op het navigatiesysteem komt overeen met de toegestane maximumsnelheid. Pas uw snelheld en rijgedrag aan aan de heersende zicht-, weer-, weg- en verkeersomstandigheden.

IN-/UITSCHAKELEN

Zie pagina 8 en onderdeel ① voor de locatie en handmatige bediening van de linker linkerrotatie-encoder met AAN / UIT-functie.

Z-N965-apparaten gemonteerd in voertuigen zonder standaard-geïnstalleerde SWC: Het apparaat wordt ingeschakeld door middel van de contactpositie (ACC) van de sleutel*.

Z-N965-apparaten gemonteerd in voertuigen met OE SWC en extra Stalk-interface: Het apparaat wordt ingeschakeld door middel van de contactpositie (ACC) van de sleutel*.

OPMERKING

Voor voerluigen die zijn uitgerust met OE stuurwielbediening, is een aparte Stalk-interface vereist (geen onderdeel van deze set).

*Het is mogelijk dat de ACC-contactsleutel het apparaat niet automatisch start; dit is afhankelijk van de aanwezigheid van een tweede 12V-accu in het voertuig en de merkspecifieke stroomtoevoerkabelroutering en systeemaansluiting van hulpcomponenten.

Verdere informatie kan worden verkregen via de fabrikant van het voertuig of een erkende ZENEC-dealer.

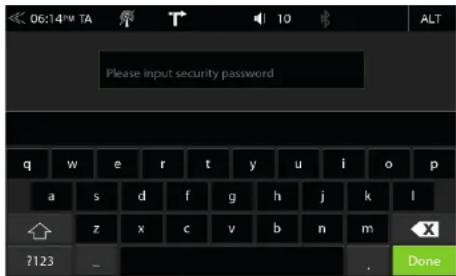

DIEFSTALBEVEILIGING

Het ZENEC-systeem is uitgerust met een diefstalbeveiligingsfunctie. Als deze actief is, wordt u gevraagd om uw wachtwoord in te voeren bij het herstarten van het ZENEC-systeem na onderbreking van de stroomvoorziening.

Om het wachtwoord te wijzigen:

Gebruiksaanwijzing apparaat → Instellingen → Wachtwoord

OPMERKING

Bewaar uw wachtwoord op een veilige plek. Als het wachtwoord verloren is gegaan, moet het ZENEC-systeem worden verwijderd en teruggestuurd naar de ZENEC Service om de diefstalbeveiliging op te heffen. De deblokkeringsservice is niet gratis!

Onderdeel Functie
1	Volume verlagen
2	Volume verhogen
3	Dempen
4	Afspeelbron wijzigen
5	Radiobron Indrukken om volgende radiozender te kiezen.
	Mediabron Indrukken om volgende track/titel te kiezen.Ingedrukt houden om vooruit te spoelen.
6	Radiobron Indrukken om vorige radiozender te kiezen.
	Mediabron Indrukken om vorige track/titel te kiezen.Ingedrukt houden om terug te spoelen.
7	Oproep accepteren
8	Oproep weigeren/beëindigen
9	SRC Gebruik infrarood interface: Indrukken om de bron te wijzigen.
	CAM Gebruik SWC (Key1/Key2 - miniISO): Indrukken om camera te openen.

i LET OP

Deze functies kunnen uitsluitend worden gebruikt wanneer er een multifunctioneel stuurwiel in het voertuig aanwezig is en het ZENEC-systeem via een voertuig-specifieke CAN/Stalk interface is verbonden.

STUURWIELBEDIENING (leermodus)

Het ZENEC-apparaat is vooraf aangepast op uw voertuig (zie compatibiliteit voertuig) en kan de SWC direct gebruiken als het apparaat via Key1/Key2 (mini-ISO) is aangesloten op uw voertuig. U kunt de SWC aanpassen via de Overige instellingen van het apparaat. Het bovenstaande schem wordt dan geopend. Zie pagina 61, Instelling "SWC-toewijzing".

Onderdeel	Pictogram Bediening
1		Indrukken om terug te keren naar het home-scherm.
2		Geeft de functies aan die aan de linkerkant van het stuurwiel van uw voertuig zijn toegewezen.
3		Geeft toewijsbare functies aan.Functietoetsen met een groen haakje zijn toegewezen en zijn aan de linker- of rechterzijde te vinden. Functietoetsen met een rode, doorgestreepte cirkel zijn niet toegewezen.
4		Geeft de functies aan die aan de rechterkant van het stuurwiel van uw voertuig zijn toegewezen.
5		Tik om de standaardwaarden terug te zetten.

Om functies te veranderen of opnieuw in te leren, drukt u op de knop "veranderen" onderaan (4). Daarna zal het deel met de beschikbare functietoetsen worden bijgewerkt, zoals hierboven afgebeeld. Het systeem zal vervolgens de linker- (2) en rechterzijde (3) wissen. U moet deze dan opnieuw toewijzen.

De open/lege toe te wijzen toets waar het systeem nu mee verder wil gaan, wordt door het systeem gemarkeerd en u kunt een van de functietoetsen in gebied (4) kiezen. Als u op een functietoets drukt, zal het toets pictogram worden gekopieerd/toegewezen naar de gemarkeerde vrije knop. De functietoets geeft een groen haalke weer en het systeem gaat verder en laat u de volgende vrije/lege, nog toe te wijzen toets zien. Dit gaat zo door tot alle vrije/lege knappen geheel zijn toegewezen.

LET OP

Deze functie is alleen beschikbaar als het apparaat via Key1/Key2 (minilSO) op uw voertuig is aangesloten en is niet beschikbaar als een infrarood Stalk interface bekabeld is aangesloten via infrarood.

Opties voor de bediening van het frontpaneel

Onderdeel	Pictogram Functie
1	○	IR-ontvanger voor afstandsbediening
2	-	Tikken en/of ingedrukt houden om het volume te verlagen
3	+	Tikken en/of ingedrukt houden om het volume te verhogen
4	HOME	Aantikken om terug naar het hoofdmenu te gaanIngedrukt houden om naar audio-instellingen te gaan
5	TUN	Indrukken om de radiobron te openen
6	VOICE	Indrukken om de spraakcontrole van Android of CarPlay te starten. Tik opnieuw aan om de spraakbediening te annuleren.Ingedrukt houden om de spraakinvoer opnieuw te starten.
7	FAV	Aantikken om de gewenste inhoud te kiezen of om een functie uit te voeren Ingedrukt houden om naar de audio-instellingen le gaan
8	BT	Aantikken om de Bluetooth suite te openen
9		Ingedrukt houden om het apparaat AAN of UIT te schakelenAantikken om het apparaat te dempen/dempen op te heffen
10		Interne microfoon
11		Aanraakscherm
12		micro-SD kaartpoort voor GPS navigatiesoftware achter "MAP" omslag

8 Herz. B 9 Herz. B

AFSTANDSBEDIENING

Onderdeel	Functie
1	Weergavebron wijzigen
2	Afspelen/pauzeren
3	LED
4	Schakel apparaat aan/uit
5	Radiobron Indrukken om de volgende radiozender te kiezen
	Mediabron Indrukken om de volgende track/titel te kiezenIngedrukt houden om vooruit te spoelen
6	Volume verhogen
7	Dempen / dempen opheffen
8	Volume verlagen
9	Radiobron Indrukken om de vorige radiozender te kiezen
	Mediabron Indrukken om de vorige track/titel te kiezenIngedrukt houden om terug te spoelen
10	Afstandsbediening in-/uitschakelen

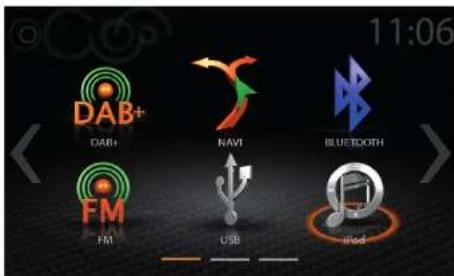

HOOFDMENU STRUCTUUR

Hoofdmenu met 3 Pictogrammen

Hoofdmenu met 6 Pictogrammen

De weergave van de hoeveelheid pictogrammen per hoofdmenupagina kan in de instellingen worden aangepast (zie pagina 59 "Hoofdmenu Stijl").

Beeldscherm - aanrakingsgevoelige bediening

Functie Pictogram Bedlening
Vogen		Blader om in het hoofdmenu te navigeren door naar links ofrechts te vogen
Verplaatsen		Ingedrukt houden om een pictogram naar de gewenste positie teverplaatsen

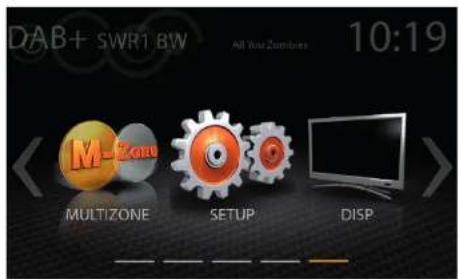

HOOFD MENU PICTOGRAMMEN

U kunt door de pagina's van het hoofdmenu navigeren door te vegen of op de oranje bladwijzers in het onderste gedeelte van elke pagina te tikken.

Functle Pictogram Bediening
Navigatie		Aantikken aan om de navigatie-app te openen
Bluetooth		Aantikken om de Bluetooth suite te openen
Tuner (FM)		Aantikken om de FM radiobron te openen
USB		Aantikken om de USB-bron in te voeren
iPod		Aantikken om de audio afspeelbron te openen (Apple)
BT-Muziek		Aantikken om de BT muziekbron te openen
DAB+		Aantikken om de DAB+ radiobron te openen

MEDIA AUDIO BRONNEN

U kunt toegang krijgen tot aangesloten interne of externe bronnen door volgens de onderstaande lijst op het hoofdpictogram te tikken.

Functie Pictogram Bediening
USB		Aantikken om de USB-bron in te voeren
iPod		Aantikken om de audio afspeelbron te openen (Apple)
BT-Muziek		Aantikken om de BT muziekbron te openen
Android Auto		Aantikken om Android Auto te starten
Apple CarPlay		Aantikken om Apple CarPlay te starten
Tuner FM		Aantikken om de FM radiobron te openen
DAB+		Aantikken om de DAB+ radiobron te openen
HDMI		Aantikken om de HDMI-bron te openen

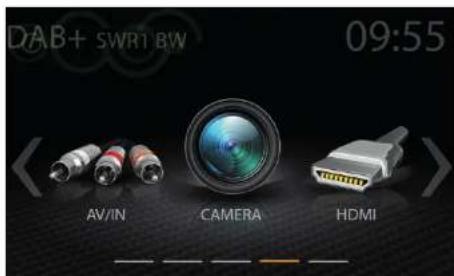

INVOERBRONNEN

Om externe bronnen zoals HDMI, Camera, AViIN, Android Auto of Apple CarPlay te klezen en te openen, moeten deze aan het apparaat gekoppeld of fyslek verbonden zijn.

Invoerbronnen

Functie Pictogram Bediening
HDMI		Aantikken om de HDMI-bron te openen
Camera		Aantikken om de camerabron in te voeren
Android Auto		Aantikken om Android Auto te starten
Apple CarPlay		Aantikken om Apple CarPlay te starten
AV/IN		Aantikken om de AV/IN-bron te openen

OPMERKING

Pictogrammen in het hoofdmenu worden grijs weergegeven voor bronnen die niet op het apparaat zijn aangesloten.

STATUSBALK ("INFORMATIEBALK")

De "informatiebalk" in het bovenste gedeelte van het scherm geeft verkeersinformatie, volume en tijd weer maar bevat ook twee belangrijke besturingen voor de bediening van het apparaat: TERUG (linkerzijde) en ALT (rechterzijde).

Functie Pictogram Bediening
Terug		Aantikken om één niveau naar boven of terug te gaan
Kloklijd		Weergave van de tijd (geen interactie mogelijk)
Verkeersinformatie		Verkeersinformatie of FM radio(als de functie op actief is ingesteld)
Volume		Geeft het huidige afspeelvolume weer
ALT		Aantikken om een eerder toogewezen functie de kiezen / startenInstellingen → Div → ALT softkeytoets
Geen DAB signaal		Dit pictogram geeft weer dat er geen DAB signaal is, of dater geen DAB antenne aan het apparaat is aangesloten.

ZOEK- EN INVOERFUNCTIE

Het toetsenbord voor zoeken en invoeren is gebaseerd op de opmaak van het Android OS systeem. De taalkeuze van het systeem wijst automatisch de QUERTY of QWERTZ opmaak toe.

Functie Pictogram Bediening
Zoeken		Cursor en tekstInvoerveld
Wissen		Aantikken om een nummer, letter of teken te wissen
		Ingedrukt houden om de hele reeks te wissen
Tereg		Aantikken om het zoeken of de invoer te beëindigen
Groot / Klein		Aantikken om de kleine / hoofdletters voor invoer te kiezen
		Tweemaal aantikken om alle letters of nummers in hoofdletters te schrijven
Lijstweergave		Aantikken om alle zoekresultaten/- volledige lijst weer te geven
Toetsenbord openen		Aantikken om het toetsenbord te openen

FM RADIO

Het FM RDS bronmenu biedt een besturings-/bedieningssectie aan de rechterzijde, voor snelle en handige aanpassingen tijdens het afspelen van de FM radio.

Centrumsectie van het Scherm

Functie Pictogram Bediening
Zenderfrequentie naar boven zoeken		Aantikken om de automatische zoekfunctie voor FM zenders te starten, van beneden naar boven in de frequentieband
Zender		Zendernaam / Zenderfrequentie
Zenderfrequentie naar beneden zoeken		Aantikken om de automatische zoekfunctie voor FM zenders te starten, van boven naar beneden in de frequentieband
Voorkant		Geeft de grafische afbeelding van de radiozender of omslagafbeelding van de artiest weer
Informatieweergavegebied		Veog met de vinger naar links en rechts om toegang naar de vorige / volgende opgeslagen FM zenders te krijgen

Besturing- en Bedieningssectie

Functie Pictogram Bediening
Informatie		Aantikken om de zenderinformatie weer te geven
Frequentie Schaal		Aantikken om de frequentiebalk van de FM-zender te openen
Voorprogrammering		Aantikken om de opgeslagen FM zenderlijst weer te geven
Tuner instellen		Tuner-instellingen
Verkeersinformatie		Aantikken om de automatische schakeling van RDS verkeersinformatie te activeren of deactiveren
FM / DAB schakelaar	DAB→	Aantikken om naar DAB te schakelen

De FM instelmodus (druk op tandwielpictogram) kunt u twee verschillende bedieningsmodi toewijzen aan beide zenderfrequentieplijen: handmalige stappen in 100 kHz, of automatische scan (die bij de volgende zender stopt). Zie pagina 18.

Functie Pictogram	Bediening
Zenderfrequentie OMHOOG		Aantikken om handmatig met 100 kHz stappen te beginnen, of met het automatisch omhoog naar een FM zender te zoeken
Zonder Frequentie-invoer		Aantikken om het toetsenbord voor directe zenderfrequentio-invoermodus te openen
Zenderfrequentie OMLAAG		Aantikken om handmatig met 100 kHz stappen te beginnen, of om automatisch omlaag naar een FM-zender te zoeken
Staatgraflekschaal		Ingedrukt houden om de frequentieaanwijzer van de staafdiagram naar een willekeurige positie te schuiven.Aantikken om een gewenste frequentiewaarde op de schaal in te stellen

HANDMATIG FM-ZENDERS ZOEKEN

Wanneer u op het frequentieschermgebied tikt, wordt het numerieke invoertoetsenbord geopend voor een directe frequentie-Invoer.

Functie Pictogram Bediening
Zenderfrequentie OMHOOG		Aantikken om automatisch / handmatig omhoog te zoeken, afhankelijk van de instelling
Zenderfrequentie		Aantikken om de directe zenderfrequentie-invoer via het toetsenbord te openen en te sluiten
Zenderfrequentie OMLAAG		Aantikken om automatisch / handmatig omlaag te zoeken, afhankelijk van de instelling
Schaal		Zenderfrequentie schaalaanduiding
Wissen		Aantikken om een nummer te wissen Ingedrukt houden om de hele tekstreeks te wissen
Toetsenbord		Optie voor directe frequentie-invoer
OK	OK	Aantikken om de frequentie te bevestigen

FM INSTELLEN

Hier kunt u belangrijke FM RDS-gebaseerde instellingen zoals AF en REG instellen.

Functle Pictogram Bedlening
AF	AF	Alternatieve Frequentie AAN / UIT
REG	REG	Instelling om AF in de regionale (lokale) zenderstemmingsmodus te houden.
SCANNEN	SCAN	Instelling om tussen automatisch of handmatig zenderfrequentie-zoeken te kiezen.
Verkeersinformatie	TA	Aantikken om de automatische schakeling van RDS verkeersinformatie te activeren of deactiveren

FM ZENDER-VOORPROGRAMMERING

Kies een eerder opgeslagen FM radiozender door de voorgeprogrammeerde toets van de zender aan te tikken.

Functie Pictogram	Bedlening
Vorige pagina		Aantikken om naar de vorige voorgeprogrammeerde pagina te gaan
Volgende pagina		Aantikken om naar de volgende voorgeprogrammeerde pagina te gaan
Zender kiezen / Zender opslaan		Aantikken om een eerder opgeslagen radiozender te kiezen. De zender ingadrukt houden om een huidige radiozender op een willekeurige voorgeprogrammeerde zendertoets op te slaan

DAB+ RADIO

Het DAB+ bronmenu biedt een besturings- + bedieningssectie aan de rechterzijde van het scherm, die simpele en handige directe aanpassingen in het afspeelmenu mogelijk maakt.

Functie Pictogram Bediening
Zender omhoog		Aantikken om naar volgende zender te gaanIngedrukt houden om naar het volgende Ensemble te gaan
Zenderinformatie		Zendernaam / Ensemble-naam
Zender omlaag		Aantikken om naar vorige zender te gaanIngedrukt houden om naar het vorige Ensemble te gaan
Diavoorstelling		Artistieke voorstelling radiozender / weergave artiest("Diavoorstelling MOT")
Informatieweergava-gebied		Veeg met vinger naar links en rechts om tussen voorgeprogrammeerde zenders te wisselen. Het gebied Voorafgaande diavoorstelling (weergave vooraf zenderlijst): Met de vinger naar links en rechts vegen om door de zenderlijst te bladeren
Terug in zenderlijst(Door de lijst bladeren)		Drukken/ingedrukt houden om terug te gaan in de zenderlijst
Voorafgaande diavoor-stelling (Weergave vooraf zenderlijst)		Artistieke voorstelling DAB+ zenderlijst / weergave vooraf artiest, indien beschikbaar
Vooruit in zenderlijst(Door de lijst bladeren)		Drukken/ingedrukt houden om vooruit te gaan in de zenderlijst

Besturing- en bedieningssectie

Functie Pictogram Bediening
FM / DAB+ schakelaar		Indrukken om naar de FM tunerbron te schakelen
Informatie		Aantikken om het hoofdschem van de zenderinformatie weer te geven
Lijst		Aantikken om de zenderlijst te openen (weergave van alle huidig te ontvangen radiozenders in de omgeving)
Voorprogrammering	Preset	Aantikken om de opgeslagen DAB zenderlijst weer te geven
Instellen		Aantikken om de instellingen voor de DAB+ functies te wijzigen

DAB+ ENSEMBLE EN ZENDERLIJST

Zodra de eerste DAB+ bandscan is voltooid, geeft het apparaat alle DAB+ Ensembles en alle radiozenders met voldoende signaalsterkte weer. De Ensemblelijst en de inhoud daarvan wordt regelmatig automatisch geüpdatet.

Functie Pictogram Bediening
Lijstkeuze ensemble		Aantikken om een Ensemble te openen, met weergave van de toegewezen DAB+ radiozenderlijst
Lijst doorbladeren		Ingedrukt houden om de schuif van de Ensemblelijst naar boven en naar beneden te bewegen
Terug		Aantikken om één niveau terug of naar boven te gaan

Een tik op elk Ensemble opent de gerelateerde DAB+ zenderlijst van het respectievelijke Ensemble. De inhoud van de zenderlijst volgt het originele Ensemble-weergavefomaat en de lijstvolgorde precies.

Functie Pictogram Bedlening
Selectie radiozender		Aantikken om een specifieke radiozender uit de lijst te kiezen
Lijst doorbladeren		Ingedrukt houden om de schuif van de zenderlijst omhoog en omlaag te bewegen

De instellingspagina voor de DAB+ tuner maakt het mogelijk om belangrijke functies te bepalen zoals het volgen van DAB<>DAB en FM<>DAB zenders. Of om de fantoomvoedingsspanning van de DAB-antenne-aansluiting te activeren.

Functie Pictogram	Bedlening
DAB-DAB Volgen	DAB-DAB Follow	Aantikken om het volgen van DAB-DAB zender AAN of UIT te zetten
FM-DAB Volgen	FM-DAB Follow	Tik aan om het volgen van FM-DAB zender AAN of UIT te zetten
DAB fantoomvoedings-spanning van de antenne-aansluiting	Antenna Supply	Aantikken om de 12V fantoomspanningstoevoer van de DAB-antenne-aansluiting aan de achterkant van het apparaat AAN of UIT te zetten
DAB Firmware	DAB Firmware	Geeft de huidige DAB+ Firmware-versie weer
TPEG Versie	TPEG Version	Geeft de huidige TPEG-versie weer

i OPMERKING

De functie voor het volgen van FM-DAB werkt met een statisch functie-algoritme. Dit kan al dan niet goede schakelresultaten leveren, afhankelijk van het uitzendgebied.

DAB+ ZENDER-VOORPROGRAMMERING

Kies een eerder opgeslagen DAB+ radiozender door de voorgeprogrammeerde toets van de zender aan te tikken.

Functie Pictogram Bediening
Vorige pagina		Aantikken om naar de vorige voorgeprogrammeerde pagina te gaan
Volgende pagina		Aantikken om naar de volgende voorgeprogrammeerde pagina te gaan
Zender klezen / Zender opslaan		Aantikken om een opgeslagen DAB+ zender te klezen. De zender ingedrukt houden om de huldige radiozender op een willekeurige voorgeprogrammeerde zendertoets op te slaan

USB / BT A2DP / IPOD (AUDIO) / MEDIA

Verschillende soorten informatie worden in het bronmenu van de geluidsweergave weergegeven door (USB, BT A2DP, iPod, enz.).

Functie Pictogram	Bediening
Artistieke weergave / Omslag Album		Als een omslag op het muzlekmedium is opgeslagen, wordt deze weergegeven.Deze functie wordt niet ondersteund voor BT Audio afspelen.
Artiest		Informatie over de artiest
Track		Informatie over de track
Album		Informatie over het album
Genre		Informatie over het genre of andere speciale informatie
Terug		Aantikken om naar de vorige track te gaanIngedrukt houden om terug te spoelen
		Naar links vegen om terug naar de vorige track te gaan
Afspelen		Aantikken om een track af te spelen
Pauzeren		Aantikken om een track te pauzeren
Vooruit		Aantikken om naar de volgende track te gaanIngedrukt houden om vooruit te spoelen
		Naar rechts vegen om naar de volgende track te gaan
Afspeeltijdlijn		Aantikken of schuiven om binnen een track vooruit of terug te spoelen

USB / BT A2DP / IPOD (AUDIO) MEDIA BESTURING- EN BEDIENINGSBALK

De besturings- en bedieningsbalk aan de rechterkant van het audio afspeelmediamenu gaat door met het afspelen van lijsten, favorieten en extern USB geheugen.

Functie Pictogram Bediening
Afspeellijst		Aantikken om de map en de tracklijst weer te gevenDeze functie wordt niet ondersteund voor BT Audio afspelen.
Smart afspeellijst		Aantikken om een track aan de eigen afspeellijst toe te voegenDeze functie wordt niet ondersteund voor BT Audio en IPod
Favorieten		Aantikken om een track aan de FAV afspeellijst toe te voegenDeze functie wordt niet ondersteund voor BT Audio en IPod
Video <-> Audiobron		Aantikken om tussen het afspelen van audio of video te wisselen.Deze functie wordt niet ondersteund voor BT Audio en IPod
Willekeurige volgorde		Aantikken om de functie willekeurig afspelen binnen de map die wordt afgespeeld in te schakelen
Herhalen		Aantikken om een track of een volledige muziekcollectie automatisch te herhalen
Bron		Aantikken om naar de volgende beschikbare bron te gaan (Beschikbare USB, IPod en BT-muziekbronnen)

BT-MUZIEK (A2DP)

De A2DP RVC interface biedt de bediening van Afspelen, Pauzeren en Overslaan van eerder gekoppelde smartphones in de audio afspeelmodus. Het iD3-Tag metagegevens-scherm is alleen mogelijk als tag-gegevens in de gestreamde muziektrack zijn opgenomen.

OPMERKING

De vermelde functies zijn afhankelijk van de gekoppelde mobiele telefoon, geïnstalleerde softwareversies en de mate van compatibilitelt.

iPOD (AUDIO)

De volgorde van de weergave van de Artiest wordt door de sorteringsvolgorde op het mobiele Apple-apparaat gegeven en kan op geen enkele wijze worden gewijzigd of aangepast.

AFSPEELLIJST (AUDIO)

Er zijn verschillende afspeellijsten. Wij maken over het algemeen onderscheid tussen de standaard en de speciale afspeellijsten (Smart Afspeellijst en Favorieten Afspeellijst).

Functie Pictogram Bedlening
Map (bovenste)		Aantikken om naar het volgende hogere niveau te gaan
Map		Aantikken om naar het hoogste mapniveau te gaanIngedrukt houden om naar het overzicht van de harde schilf (root) te gaan
Nummer		Lijst gerangschikt op nummer
Artiest		Lijst gerangschikt op artiest
Album		Lijst gerangschikt op album
Smart afspeellijst		Aantikken voor toegang tot de Smart afspeellijst (geeft gecreëerde afspeellijsten weer)
FAV Lijst		Aantikken voor toegang tot de FAV afspeellijst
Zoeken		Aantikken om het toetsenbord voor zoeken te openen
Bladeren		In de lijst bladeren:Ingedrukt houden om de schuifknop omhoog of omlaag te bewegenAantikken en uw vinger op de lijst houden om de lijst omhoog of omlaag te bewegen

SMART AFSPEELLIJST (AUDIO)

Met deze functie kunt u de afspeellijsten beheren die door de Smart afspeellijstfunctie zijn gecreëerd. De afspeellijsten kunnen worden hernoemd.

Functie Pictogram Bedlening
Veldnaam afspeellijst		Aantikken om naar het volgende hogere niveau te gaan
Bewerkingsmodus afspeellijst		Aantikken om een afspeellijst te bewerken (bewerkingsmodus)
		Aantikken om een afspeellijst te wissen
		Aantikken om een afspeellijst te hernoemen
		Aantikken om de bewerkingsmodus te annuleren
Bewerkingsmodus nummer		Aantikken om een nummer in een afspeellijst te bewerken (bewerkingsmodus)
		Aantikken om een nummer van de afspeellijst te wissen
		Aantikken om een nummer van de afspeellijst te verplaatsen (Voeg een nummer toe aan een andere afspeellijst)
		Aantikken om de bewerkingsmodus te annuleren
Bladeren		In de lijst bladeren:Ingedrukt houden om de schuifknop omhoog of omlaag te bewegenAantikken en uw vinger op de lijst houden om de lijst omhoog of omlaag te bewegen.

FAV AFSPEELLIJST (AUDIO)

Met deze afspeellijstfunctie kunt u gemakkelijk en snel een nummer aan een vastgestelde favorietenafspeellijst toevoegen.

Functie Pictogram Bedlening
Veldnaam afspeellijst		Geen functie, alleen tekstveld.Opmerking: De naam van de FAV afspeellijst kan niet worden veranderd.
Wissen		Aantikken om een nummer van de FAV afspeellijst te wissen
Bladeren		In de lijst bladeren:Ingedrukt houden om de schuifknop omhoog of omlaag le bewegenAantikken en uw vinger op de lijst houden om de lijst omhoog of omlaag te bewegen.

VIDEO MEDIA: HARDE SCHIJF

Voor het afspelen van video's via USB moet de parkeerkabel aangesloten zijn tijdens de installatie van het apparaat. Zonder deze aansluiting blijft het scherm zwart.

Functie Pictogram Bedlening
Binnen de titel overstappen		Aantikken om direct naar de gewenste positie te gaan Schuif om de gewenste positie te bereiken
Video <-> Audiobron		Aantikken om tussen het afspelen van audio of video te wisselen. Deze functie wordt niet ondersteund voor BT Audio en IPod
Terug		Aantikken om terug naar de vorige sectie te gaan
Afspelen		Aantikken om een film af te spelen
Pauzeren		Aantikken om een film te pauzeren
Vooruit		Aantikken om vooruit naar de volgende sectie te gaan
Afspeellijst		Aantikken om de map en de tracklijst weer te gevenDeze functie wordt niet ondersteund voor BT Audio
Willekeurige volgorde		Aantikken om de functie willekeurig afspelen binnen de map die wordt afgespeeld in te schakelen
Herhalen		Aantikken om een film of een volledige videocollectie automatisch te herhalen

AFSPEELLIJST (VIDEO)

Afspeellijst (Video) geeft de videobestanden op de USB gegevensdrager weer met hun bestandsnaam. In deze lijst is het naar boven of naar beneden schulven gemakkelijk mogelijk.

Functie Pictogram Bediening
Map		Aantikken om naar het hoogste mapniveau te gaanIngedrukt houden om naar het overzicht van de harde schijf (root) te gaan
Tœug		Aantikken om terug naar de vorige sectie te gaan
Afspelen /Pauzeren		Aantikken om een film of een video af te spelenAantikken om een film of een video te pauzeren
Vooruit		Aantikken om vooruit naar de volgende sectie te gaan
Willekeurige volgorde		Aantikken om de functie willekeurig afspelen binnen de map die wordt afgespeeld in te schakelen
Herhalen		Aantikken om een film of een volledige videocollectie automatisch te herhalen
Video <-> Audiobron		Aantikken om tussen het afspelen van audio of video te wisselen. Deze functie wordt niet ondersteund voor BT Audio en IPod
Bladeren		In de lijst bladeren:Ingedrukt houden om de schuifknop omhoog of omlaag te bewegenAantikken en uw vinger op de lijst houden om de lijst omhoog of omlaag te bewegen

WAARSCHUWING

Het afspelen van videobestanden tijdens het rijden is volgens de wet niet toegestaan. Om deze reden wordt het scherm uitgeschakeld terwijl het voertuig in beweging is en wordt alleen het geluid afgespeeld.

HDMI / AV/IN

Het HDMI pictogram aantikken om de HDMI-bron te openen, als er een compatibele HDMI-bron is aangesloten, bijvoorbeeld een videogame, smartphone, tablet, notebook.

Functie Pictogram Bediening
HDMI		Aantikken om de HDMI bronmodus te openen

Het AV/IN pictogram aantikken om de AV/IN bron te openen, als er een compatibele AV/IN-bron is aangesloten, bijvoorbeeld een videogame, smartphone, tablet, notebook.

Functie Pictogram Bediening
AV/IN		Aantikken om de AV/IN bron te openen

CAMERA

Door het pictogram van de camera aan te tikken wordt de handmatige camera-modus gestart, indien er een camera met CVBS-mogelijkheid is aangesloten op de camera-ingang van het toestel.

Functie Pictogram Bediening
Camera		Aantikken om de camerabron te openen
Camera wisselen		Aantikken om achtereenvolgens door alle drie de camera's te schakelen (CAM-1 > CAM-2 > CAM-3)Dezelfde bedieningshandeling ook mogelijk door SmartDial kort in te drukken

CAMERA RASTERLIJNEN

Comfortabele parkeerhulp met drie verstelbare camerarasterlijnen voor hun individuele gedrag.

Functie Pictogram Bedlening
Instellingen		Aanraken om de lijnen aan te passen
Presentatie	Marker ☑	Aanraken om de lijnen weer te geven of te verbergen
Veldlijnen	Linie 1	Geeft de veldlijnen (1 - 3) weer met de pijlen om van niveau te wisselen.
Terug	[288K]	Aanraken om het instellingenmenu te verlaten
Naar elkaar toe		Aanraken om het huidige veld te versmallen
Uit elkaar		Aanraken om het huidige veld te verbreden
Omhoog	###	Aanraken om het huidige veld dichterbij te brengen
Omlaag	#####	Aanraken om het huidige veld verder weg te plaatsen
Basisinstelling	[5857]	Aanraken om de lijnen in te stellen op de basisinstelling

i OPMERKING

Alvorens de hulplijnen te kalibreren, rijdt u, parallel aan de belijning van het parkeervak en door het midden tot aan het begin van het parkeervak.

Met Google Android Auto hebt u toegang tot compatibele apps en online diensten van uw Android-smartphone in uw camper en kunt u deze intuitief bedienen met de weergave van uw ZENEC-apparaat of de stemassistent van Google.

• Download de Android Auto-app vanuit de Google Play Store.
• Verbind de Android-smartphone met de USB-connector van het ZENEC-apparaat.
• Als u de handsfree-functie van Android Auto wilt gebruiken, verbindt u de Android-smartphone via Bluetooth met het ZENEC-apparaat. Let op het hoofdstuk "Bluetooth (handsfree systeem) → Koppelen".

INITIÈLE OPERATIE:

1. Voor de eerste inbedrijfstelling mag het voertuig niet in beweging zijn en moet de handrem aangetrokken zijn.
2. Het Android Auto-pictogram in het hoofdmenu van het ZENEC-apparaat aantikken om de Android Auto-bron te kiezen.
3. Volg de dialoog op het scherm van het ZENEC-apparaat om Android Auto.
4. Nadat de eerste bewerking met succes is voltoold, wordt de gebruikersinterface van Android Auto weergegeven op het scherm van het ZENEC-apparaat.

Onderdeel Pictogram Bediening

1		Android Auto-gebruikersinterface
2		Navigatie
3		Telefonle
4		Open de Android Auto-gebruikersinterface
5		Media afspelen
6		Open het hoofdmenu van ZENEC
7		Activeer Android Auto stemcontrole
8		Informatie over de smartphone-status (kan variëren afhankelijk van het model)

OPMERKING

• Android Auto is mogelijk niet op alle apparaten beschikbaar en is niet in alle landen en regio's beschikbaar.
• Als u Android Auto met uw Android-smartphone wilt gebruiken, moet op uw smartphone ten minste Android 5.0 (Lollipop) of een hogere versie van het Android-besturingssysteem zijn geïnstalleerd.
• Als u Android Auto op uw ZENEC-apparaat wilt gebruiken, moet u de tijd en datum op uw ZENEC-apparaat correct aanpassen. Let op hoofdstuk "Setup-handelingen → Systeem → Klok en datum instellen".
• Voor meer gedetailleerde informatie over Android Auto, kunt u terecht op https://www.android.com/auto/ en https://support.google.com/androidauto#topic=6348027

APPLE CARPLAY

Met Apple CarPlay hebt u toegang tot compatibele apps en online diensten van uw iPhone in uw auto en kunt u deze intuitief bedienen met de weergave van uw ZENEC-apparaat of de stemassistent van Apple Siri.

• Verbind de compatibele iPhone met de USB-1-connector aan de ACHTERKANT van het ZENEC-apparaat.
• Bluetooth zal automatisch worden gekoppeld bij de eerste keer verbinding maken met de USB-connector aan de ACHTERKANT.
• Ontgrendel uw iPhone.

EERSTE INBEDRIJFSTELLING:

1. Voor de eerste inbedrijfstelling mag het voertuig niet in beweging zijn en moet de handrem aangetrokken zijn.
2. Tik in het hoofdmenu van het ZENEC-apparaat op het CarPlay-pictogram om de CarPlay-bron te kiezen.
3. Nadat de eerste inbedrijfstelling met succes is voltooid, wordt de gebruikersinterface van CarPlay weergegeven op het scherm van het ZENEC-apparaat.

Onderdeel	Pictogram Bediening
1		Tik om het startschem van CarPlay weer te geven
2		Tik om het startschem van de ZENEC te openen
3		Tik op een pictogram van een app om deze te starten
4		Statusinformatie iPhone

LET OP

• CarPlay is niet beschikbaar op oudere iPhones.
• Om CarPlay met uw iPhone te gebruiken, moet minimaal versie iOS 7.1.x of hoger op uw telefoon zijn geïnstalleerd.
• Ga voor meer informatie over Apple CarPlay naar https://www.apple.com/de/ios/carplay/

BLUETOOTH (HANDSFREESYTEEM)

OVER DIT HOOFDSTUK

Dit hoofdstuk beschrijft hoe u het handsfree-systeem kunt bedienen en gebruiken. Daarnaast worden de BT-instellingen en functies van het ZENEC BT-systeem beschreven.

VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING

Het met de hand bedienen van een mobiele telefoon tijdens het rijden is niet toegestaan. Voer alleen gegevens in of en maak veranderingen via het ZENEC-systeem wanneer de verkeerssituatie dit toelaat.

WAARSCHUWING

Netwerkdekking is afhankelijk van een aantal factoren - zoals de netwerkprovider of de geografische locatie van het voertuig. Tunnels, onderdoorgangen, parkeergarages en smalle stralen in steden kunnen tot een verstoring van de verbinding leiden. Thermische beglazing of metalen stickers op de ruilen van het voertuig kunnen ook de verbinding van de smartphone met het GSM-netwerk verstoren.

BESTURING- EN BEDIENINGSBALK (RECHTS)

De verticale besturings- en bedieningsbalk aan de rechterkant van de Bluetooth-pagina dient om de apparaatbeheerder op te roepen, of toegang tot telefoonboek, favorieten, oproeplogboeken, numeriek toetsenblok, Bluetooth-instellingen en Scan (BT-apparaat-zoeken) te krijgen.

Functie Pictogram	Bedlening
Apparaatbeheerder		Aantikken om toegang tot de apparaatbeheerpagina te krijgen
Telefoonboek		Aantikken voor toegang tot het telefoonboek van de huidig gekoppelde mobiele telefoon
Favorieten		Aantikken voor toegang tot de opgeslagen favorieten
Oproeplogboeken		Aantikken voor toegang tot de oproeplogboeken
Numeriek toetsenblok		Aantikken om het numerieke toetsenblok te openen
Bluetooth instellen		Aantikken om de belangrijkste instellingen voor BT bedlening te wijzigen
Scannen (Zoeken)		Aanraken om naar een nieuw Bluetooth-apparaat te zoeken

APPARAATBEHEERDER

De BT functie op het apparaat moet geactiveerd zijn om het koppelingsproces op te wekken. Let op de instructies van de fabrikant van de smartphone met betrekking tot het koppelen van apparaten,

Functie Pictogram Bediening
Apparaatbe-heerder		Aantikken om mobiele apparaten te koppelen, te ontkoppelen of te beheren

Functie Pictogram Bedlening
Koppelen		Aantikken om een gekoppeld Bluetooth-apparaat opnieuw te verbinden
Ontkoppelen		Aantikken om de verbinding met een gekoppeld Bluetooth-apparaat te verbreken
Wissen		Aantikken om een Bluetooth-apparaat van de lijst te wissen (hiervoor moet het apparaat niet aangesloten zijn)

Pictogram Betekenis
	Dit pictogram geeft aan dat het gekoppelde Bluetooth-apparaat HSP/HFP ondersteunt en via het handsfree-systeem kan worden gebruikt.

KOPPELEN

Om een smartphone via Bluetooth op het Zenec-apparaat aan te sluiten, is de eerste stap om het koppelingsproces succesvol af te ronden.

Via ZENEC-systeem

Functie Pictogram Bediening
Scannen (Zoeken)		Het SCAN pictogram aantikken om het zoeken naar BT apparaten te starten. Selecteer in de lijst het gewenste mobiele apparaat dat u met het ZENEC-systeem wilt synchroniseren. Zodra het apparaat is geselecteerd, volgt u de instructies.

Via het mobiele apparaat

Functie Pictogram Bedlening
Zoeken		Zorg ervoor dat het ZENEC-systeem in apparaatbeheerweergave staat omdat het ZENEC-systeem anders niet zichtbaar is voor anderen. Volg de instructies van de fabrikant van het apparaat voor het koppelen.

Zodra een mobiel apparaat is verbonden met het ZENEC-systeem, wordt het automatisch gekoppeld wanneer het ZENEC-systeem wordt gestart. Als de verbinding kortstondig is verbroken, probeert het ZENEC-systeem een nieuwe verbinding tot stand te brengen.

OPMERKING

Wanneer voor de eerste keer wordt gekoppeld, moet u de bevestiging van de verbinding op uw mobiele apparaat permanent inschakelen omdat er anders storingen kunnen optreden tijdens de procedure voor automatisch verbinden.

BLUETOOTH INSTELLEN

Op de Bluetooth-instellingenpagina kunt u instellingen voor Bluetooth-bediening aanpassen. Druk op de betreffende toets / veld om elke van de genoemde instellingen te wijzigen.

Functle Pictogram Bedlening
Bluetooth-in-stellingen		Aantikken om de instellingen voor BT-bediening te wijzigen
Automatisch verbinden		AAN / UIT
Volgorde contacten		1. op voomaam van contact2. op achternaam van contact
Microfoonversterking		Aanraken om de microfoonversterking van 1 tot 3 in te stellen

BLUETOOTH STATUSBALK

Pictogram Functie
	Mobiele telefoon die momenteel is verbonden
	De batterijcapaciteit van de mobiele telefoon die momenteel is verbonden
	Signaalsterkte van het mobiele netwerk dat momenteel is verbonden

INKOMENDE OPROEPEN ACCEPTEREN/BEËINDIGEN (VIA APPARAAT)

Functie Pictogram Bediening
Accepteren		Tik de groene telefoonhoorn aan om de oproep te acceptoren
Weigeren		Tik de rode telefoonhoorn aan om de inkomende op-roep te weigeren
Beëindigen		Tik de rode telefoonhoorn aan om het gesprek te be-cindigen

OPROEP PLAATSEN MET GEBRUIK VAN HET NUMERIEKE TOETSENBLOK

In het besturings-/bedieningspaneel tikt u aan om het numerieke toetsenblokte openen. Voer het gewenste telefoonnummer volledig in met behulp van het numerieke toetsenblok. Om de verbinding in te stellen, tik op . Het schem verandert nu naar de weergave van de oproepverbinding.

OPROEP PLAATSEN MET GEBRUIK VAN HET TELEFOONBOEK

In het besturings-/bedieningspaneel tikt u het aan om het telefoonboek te openen.

Selecteer in het telefoonboek de gesprekspartner die u wilt oproepen en stel de verbinding in door aan te tikken.

Na een contact aangetikt te hebben, wordt u naar de contactgegevensweergave verwezen.

i OPMERKING

Afhankelijk van de bestaande nummers van de mobiele telefoon en het telefoonboek, kan de eerste synchronisatie enkele minuten in beslag nemen.

BLUETOOTH-MENU

Functle Pictogram Bediening
Discreet		Aantikken om de oproep van het handsfree-systeem door te geven aan de mobiele telefoon of vice versa
Gedempt gesprek		Microfooninvoer dempen / dempen ongedaan maken
Numeriek toetsenblok		Aantikken om het numerieke toetsenblok weer te geven Dit is nodig in het geval u gevraagd wordt om een extra nummer in te voeren tijdens het gesprek (callcenter enz.)
Terug		Aantikken om terug te gaan naar het vorige niveau

OPMERKING

Om het telefoonboek of de oproeplijsten zonder enig probleem te kunnen gebruiken, zorg er dan voor dat u gedurende het koppelingsproces de activering van gegevenstoegang op de mobiele telefoon bevestigt.

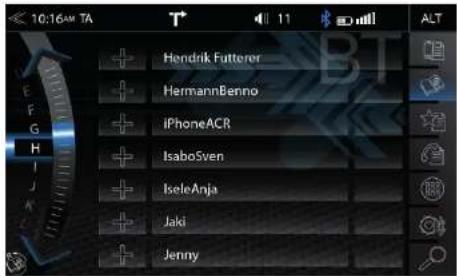

TELEFOONBOEK

Contacten

Na succesvolle koppeling van de smartphone met de volgende synchronisatie van telefoonboeken, geeft het apparaat u de volledige contactlijst weer. U kunt direct contact Favorleten toevoegen.

Functie Pictogram Bediening
Zoeken		Aantikken om het toetsenbord voor het zoeken van contacten te openen
Bladeren		In de lijst bladeren:Ingedrukt houden om de schuif naar boven of naar beneden te bewegen, terwijl de letters van het alfabet worden weergegeven.
Telefoonboek-contacten		Aantikken om naar de lijst met contactpersonen te gaan.Er kunnen maximaal 1000 contacten per gekoppeld mobiele telefoon worden gesynchroniseerd; het maakt geen verschil of de contacten zijn opgeslagen in het telefoonboek of op de SIM-kaart.
Contactlijst		Aantikken om de telefoonnummers van de respectievelijke contactgegevens weer te geven
Oproep / Accepteren	[CXST]	Tik de groene telefoonhoorn aan om de oproep in te stallen/starten
Favoriet toevoegen	[CKTT]	Aantikken om een nieuwe favoriet toe te voegenTik opnieuw aan om een favoriet te verwijderon

OPROEPLIJSTEN

Als een compatibele mobiele telefoon wordt gekoppeld, worden de oproeplijsten van de mobiele telefoon gesynchroniseerd met het BT handsfreesysteem (dit kan enkele minuten duren, afhankelijk van het aantal contacten). Zodra het synchronisatieproces is voltooid, kunt u toegang krijgen tot de volgende logboeken:

Functie Pictogram	Bedlening
Oproeplogboeken		Aantikken om alle logboeken te zien
Gemiste oproepen		Aantikken om alleen de gemiste oproepen te zien
Ontvangen oproepen		Aantikken om alleen de ontvangen oproepen te zien
Uitgaande oproepen		Aantikken om alleen de gekozen (uitgaande) oproepen te zien

Functie Pictogram	Bediening
Gemist		Gegevens met dit pictogram verwijzen naar oproepen die u hebt gemist
Inkomend		Gegevens met dit pictogram verwijzen naar geaccepteerde ingekomen oproepen
Contact opgenomen		Gegevens met dit pictogram verwijzen naar uitgaande oproepen

FAVORIETEN

Op deze pagina kunt u acht of meer telefoonnummers koppelen om favorieten te worden. U kunt elk van de telefoonnummers in het telefoonboek selecteren en opslaan als favorieten; de enige uitzonderingen zijn e-mailadressen en postadressen.

OPMERKING

Alle favorieten zijn zichtbaar voor elke gebruiker van het apparaat aangezien ze in het geheugen van het apparaat zijn opgeslagen.

Functie Pictogram Bediening
Opgeslagen favoriet		Aantikken om een verbinding met een opgeslagen favoriet in te stellen/starten
Nieuwe favoriet toewijzen		1 Aantikken om een nieuwe favoriet toe te voegen
		2 Selecteer het gewenste nummer uit het telefoonboek en bevestig met dit ☆ pictogram
Wissen		Aantikken om een opgeslagen favoriet te verwijderen

i OPMERKING

Een wijziging in de gegevens op de mobiele telefoon wordt niet automatisch met de opgeslagen favorieten gesynchroniseerd. Mocht u telefoonnummers willen wijzigen, moet deze wijziging handmatig naar favorieten worden overgebracht door de bestaande favorlet te wissen en het nieuwe nummer opnieuw toe te wijzen.

NAVIGATIE

Voor ZENEC-apparaten Z-N965 bestaat er een afzonderlijk verkrijgbaar navigatiepakket. Deze bundel wordt geleverd met meertalige snelle start-handleiding en navigatiesoftware op een microSDHC-kaart. De afbeeldingen die op deze en de volgende pagina worden weergegeven, evenals instructies, zijn van deze oplossing afkomstig.

Functie Pictogram Bediening

Navigatie

Aantikken om de navigatie te starten en de kaartweergave weer te geven (alleen als navigatie microSD-kaart van de Z-N965-set in het apparaat is geplaatst)

NAVIGATIE-UPDATE

Activering van de periode voor gratis update van de kaartsoftware gedurende 36 maanden begint zodra het ZENEC-systeem is ingeschakeld en over een afstand van >10 km loopt.

Vereisten

1. PC of notebook met Windows 7 of hoger besturingssysteem, een SD-kaartlezer, in combinatie met toegang tot breedbandinternet. Apple OS wordt niet ondersteund.
2. Een geactiveerde microSD-kaart met navigatiekaart (vaste inhoud)
3. Meost recente Naviextras Toolbox-software, geinstalleerd op uw computer. Download link: https://zenec.naviextras.com/shop/portal/downloads

Om uw ZENEC-apparaat te kunnen bijwerken met nieuwe kaarten, gaat u als volgt te werk:

1. Ga naar https://zenec.navlextras.com/shop/portal en zet een gebruikersaccount op met een wachtwoord en de persoonlijke gegevens voor uw navigatiesysteem.
2. Download de Toolbox-software: Navixextras Toolbox Download. Lees eerst de toepassingsinstructies door, voordat u verder gaat met de volgende stappen. De Toolbox wordt regelmatig bijgewerkt. Daarom moet u altijd de nieuwste versie van de Toolbox downloaden, voor het geval u op een later tijdstij een kaartupdate wilt maken. Zo wordt een optimale compatibiliteit van alle gegevensoverdrachtfuncties gegarandeerd.

OPMERKING

Kaartupdates kunnen worden uitgevoerd door https://zenec.naviextras.com/shop/portal.te bezoeken. Veiligheidsvoorschriften: zie pagina 4.

KAARTEN

Snelle en simpele routecalculatie

3D-Kaarten met hoge resolutie

Geavanceerde routebeschrijving

OPSTARTINSTRUCTIES NAVIGATIE

INSTALLATIE NAVIGATIESOFTWARE

Voordat u de Z-N965 navigatiesoftware kunt gebruiken die op de microSD-kaart wordt geleverd, moet het Android-apparaat (Z-N965) worden voorbereid door een software te installeren.

a. Plaats de meegeleverde microSD kaart met de navigatiesoftware in de respectieve sleuf van het apparaat. Schakel het apparaat in.
b. Tik op het pictogram "navigatiebron" in het hoofdmenu om het standaardinstallatieproces te starten (afbeelding 1).

Afbeelding 1

c. De software-installatie zal stapsgewijs gebeuren. Tijdens de software-installatie kunt u de voortgang van de installatie d.m.v. een statusbalk volgen (afbeelding 2). Het volledige update-proces duurt ongeveer 30 - 60 seconden.

Afbeelding 2

d. Ten slotte wordt de navigatie automatisch gestart als de installatie is geslaagd. Het apparaat zou de navigatie-laadmodus moeten tonen (afbeelding 3). Sluit nu de navigatiesoftware, schakel het apparaat uit en lees de informatie die onder "Sat-Fix" wordt gegeven.

Afbeelding 3

OPSTARTINSTRUCTIES NAVIGATIE

EERSTE KEER OPSTARTEN NAVI (SAT FIX PROCES)

Zorg ervoor dat het voertuig buiten onder vrije lucht is geplaatst, nadat de installatie van het apparaat is voltooid. Er mogen zich geen objecten boven het voertuig bevinden die de GPS-ontvangst kunnen beïnvloeden (bomen, hoge gebouwen enz.).
Tik op het navigatiepictogram in het hoofdmenu om de navigatiemodus te starten. Tik op "Show Map" om het proces "zoek GPS" te initialiseren.
Wacht 3 tot 5 minuten voor de creatie van de zogenaamde Sat-Fix. Tijdens deze periode mag het voertuig niet verplaatst worden of rijden!

Online-updates (kaartinhoud + Bugfixes)

Naviextras Toolbox is een Windows-hulpprogramma dat in staat is de servertoegang tot de Naviextras-portal tot stand te brengen.

■ Voordat u de navigatie-inhoud van uw microSD-kaart bijwerkt, moet u altijd de nieuwste Toolbox-software downloaden.
- Voordat u inhoud en updates kunt downloaden wordt u gevraagd een gebruikersaccount in het Naviextras-portaal aan te maken. Nadat de Toolbox-software is geïnstalleerd, verschijnt er een inlogvenster om aan te geven dat het gereed is voor het instellen van een gebruikersaccount.
■ Als de gebruikersaccount gereed is, zorg er dan voor dat u eerst een back-up maakt van de inhoud van de microSD-kaart voordat u de inhoud bijwerkt. Een gegevensback-up wordt automatisch aangeboden zodra Toolbox een geldige nav-licentie op de microSD-kaart herkent.

■ Begin niet met een update voordat u een back-up hebt aangemaakt. Met de back-up kunt u originele kaartgegevens van het pakket herstellen, wat een welkome hulp is bij het omgaan met update- of installatieproblemen, die anders kostbare softwareherstelprocessen zouden worden.

■ Belangrijk: Als een gratis of betaalde update van de inhoud op de microSD-kaart is geïnstalleerd, moeten de volgende twee stappen worden voltooid om de licentie te heractiveren:

1) Plaats de microSD-kaart in uw naviceiver en start de navigatie.

Schakel het apparaat uit, verwijder de microSD kaart.

2) Start Toolbox en sluit de microSD-kaart aan op uw pc of notebook en volg de instructies van de software (activering van de licentie).

Wanneer u op de tijdelijke aanduiding tikt, activeert/deactiveert het omslagdesign van het album- of MOT diavoorstellingsgebied het ZENEC navigatie-gesplitste-scherm, dat de huidige actieve routenavigatieaanwijzingen weergeeft.

Functie Pictogram Bediening
Albumart/omslagmediaspeler	ZENEC lijdelijkeanduiding	Aantikken om het ZENEC navigatie-gesplitste scherm in mediaspeler (USB, iPod, BT-muziek) te activeren
DAB Radio	ZENEC navigatie,	Aantikken om het ZENEC navigatie-gesplitste scherm in DAB tunerbron te activeren
	[mg]
FM Radio		Aantikken om het ZENEC navigatie-gesplitste scherm in FM tunerbron te activeren
Navigatie-gesplitst scherm(NAVI navigatieaanwijzingen)		Toon de huidige actieve routenavigatieaanwijzingenAantikken om het ZENEC navigatie-gesplitste-scherm te deactiveren (uit te schakelen)

BEDIENING INSTELLEN

Dit hoofdstuk beschrijft alle parameter- en instellingsfuncties van het ZENEC-systeem. Houd er rekening mee dat de instellingen of gewijzigde parameters van directe invloed kunnen zijn op het dagelijks gebruik van het ZENEC-systeem.

Functie Pictogram Bediening
Instellen		Aantikken voor toegang tot de instellingsmodus

OPMERKING

Software updates die van toepassing zijn op dit apparaat, behalve navigatiemachine + kaartupdates, zijn gratis. Hier te downloaden: www.zenec.com/support/software-updates/

WEERGAVEPICTOGRAM

De helderheid van de LCD TFT schermweergave kan in twee stappen gedimd of uitgeschakeld (stand-by) worden, door middel van het weergavepictogram. Dit wordt gedaan door het pictogram aan te tikken.

Functie Pictogram Bediening
Disp		Aantikken om het TFT scherm te dimmen of op te lichten (G 100% → 50% → 0% "stand-by" ◎)

BRONNEN INSTELLEN

Wanneer u op het instellingspictogram tikt, komt u bij de pagina voor deze broninstelling, die zes verschillende bronnen biedt die u aan kunt passen aan persoonlijke voorkeuren.

Functie Pictogram Bedlening
Div	Misc	Aantikken voor toegang tot de diverse instellingen van het apparaat
BT/Netwerk	BT/ Network	Aantikken voor toegang tot de instellingen van het handsfree-systeemAantikken voor toegang tot de netwerkinstellingen
Audio	Audio	Aantikken voor toegang tot de geluidsinstellingen
TFT	TFT	Aantikken voor toegang tot de scherminstellingen
Auto	Car	Aantikken voor toegang tot de instellingen van de auto (parkeerhulp enz.)
Invoer	Inputs	Aantikken voor toegang tot de instellingen voor video-Invoer (camera-invoer)
Systeem	System	Aantikken voor toegang tot de systeeminstellingen

DIV INSTELLEN

Op de Div. menupagina kunt u diverse instellingen configureren. De weergavemodus met 3 of 6 pictogrammen, AAN/UIT van het plepgeluid, LED-kleur (oranje / wit) van de toetsverlichting op de voorkant van het apparaat.

Functie Pictogram Bediening
Div		Aantikken voor toegang tot de weergave van de basisinstellingen
Hoofdmenumodus		Aantikken om naar een opmaak van 3 of 6 pictogrammen op de hoofdpagina te schakelen
FAV-toets		Aantikken om bron of functie aan de ALT toets te koppelen:(CAM/NAVI/Tuner/EQ/Instellingen/BT-Muziek/BT/ DISP/iPod/USB/HDMI/GAA/AV-IN, CarPlay)
ALT Sof t-ware-toets		Aantikken om bron of functie aan de ALT (HMI)-toets te koppelen(CAM/NAVI/Tuner/EQ/Instellingen/BT-Muziek/BT/ DISP/iPod/USB/HDMI/GAA/AV-IN)
Toetsgeluiden		AAN / UITUit = akoestische bevestiging is uitgeschakeldAan = akoestische bevestiging is ingeschakeld
OSD-taal		Aantikken om de taal van het menu te wijzigen
Tootsklour		Aantikken om de toetsen- of sensorveldverlichting aan te passen
Achtergronden	Wallpaper	Aantikken om de achtergrond te wijzigen
Volume Pop-Up		AAN / UITUit = visuele volume pop-up uitgeschakeldAan = visuele volume pop-up ingeschakeld
Navigatiomodia- bedieningsbalk		AAN / UITUit = Mediabedieningsbalk niet weergegeven in NAVI-bronAan = Mediabedieningsbalk waergegeven in NAVI-bron
SWC Stuur-wielbedienung(leermodus)		Tik om de SWC-toewijzingspagina te openen (leermodus)
Microfoon		Intern = binnenin het apparaatExtem = alleen indien geinstalleerd

BT / NETWERK INSTELLEN

In BT / Netwerkinstellingen kunt u belangrijke wijzigingen maken voor de beste Bluetooth-bedlening. Tik op de AAN / UIT toets van het gewenste veld om een wijziging te bewerkstelligen.

Functie Pictogram Bediening
BT/Netwerkin-stellingen		Aantikken voor toegang tot de instellingen voor BT-bediening
Bluetooth		AAN / UITAAN = Bluetooth-module geactiveerdUIT = Bluetooth-module gedeactiveerd
BT-stemkanaal		1: Bestuurder: De geluidsweergave van de oproep is uitsluitend aan de bestuurderszijde.2: Voorkant: De geluidsweergave van de oproep is aan beide zijden (in het gehele voorste gedeelte).
Wifi		AAN / UITAAN = Wifi geactiveerdUIT = Wifi gedeactiveerd

AUDIO INSTELLEN

Op de Audio-menupagina kunt u instellingen rond het geluid aanpassen, bijv. volume van de bronnen, geluidssterkte, bas en hoge tonen, enz. De weergave van de "Expertmodus" breidt de instellingsopties op aanvullende punten uit.

Functie Pictogram Bediening
Audio		Aantikken voor toegang tot de geluidsinstellingen en configuratie hiervan
Voorprogram-meringen		Tik één van de voorprogrammeringen aan om het profiel te wijzigen (Pop / Klassiek / Rock enz.)Alle wijzigingen die in de Expertmodus bij de Equalizer worden gemaakt, worden onder de voorgeprogrammeerde “Gebruiker” opgeslagen.
Expertmodus		Aantikken om expertmodus in of uit te schakelen en toegang te krijgen tot de geavanceerde geluidsconfiguratieopties.
Volume		Aantikken om de begin- en bronvolumeniveaus in te stellen
Snelle audlocontrole		Aantikken voor toegang tot snelle audio-instellingen (Geluidssterkte / Bass Boost enz.) Dit kan ook worden bereikt door lang op de Homeknapp te drukken.

VOLUME INSTELLEN

In het Audiomenu -> Mediavolume, kunt u de basisinstellingen van elke bron afzonderlijk aanpassen.

Functie Pictogram Bediening
Mediavo-Volume	Media Volume	Configuratie mediavolumeInstelling = Begin met handmatig aangepast volumeLaatste = Begin met het laatst ingestelde volume voor het werd uitgeschakald
Verkeersin-formatievo-lume	TA Volume	Configuratie verkeersinformatievolumeInstelling = Begin met handmatig aangepast volumeLaatste = Begin met het laatst ingestelde volume voor het werd uitgeschakald
Navigatie-volume	NAV Volume	Configuratie NAV-volumeInstelling = Begin met handmatig aangepast volumeLaatste = Begin met het laatst ingestelde volume voor het werd uitgeschakeld
BT Oproep-volume	BT Call Volume	Configuratie BT oproepvolumeInstelling = Begin met handmatig aangepast volumeLaatste = Begin met het laatst ingestelde volume voor het werd uitgeschakeld

Fijne afstelling van het volume van alle "Versterking" bronnen

Functie Pictogram Bediening
BT Muziekversterker	BT Music Gain	Fijne afstelling van het BT-Muziekvolume
FM Tunerversterker	FM Tuner Gain	Fijne afstelling van het FM-tunervolume
DAB Tunerversterker	DAB Tuner Gain	Fijne afstelling van het DAB-tunervolume
USB versterker	USB Gain	Fijne afstelling van het USB-volume
iPod versterker	iPod Gain	Fijne afstelling van het iPod-volume
A/V IN versterker	A/V IN Gain	Fijne afstelling van het A/V IN-volume
DISC versterker	DISC Gain	Fijne afstelling van het DISC-volume
HDMI versterker	HDMI Gain	Fijne afstelling van het HDMI-volume
GAA versterker	GAA Gain	Fijne afstelling van het GAA-volume (Android Auto)
Cameraversterker	Camera Gain	Fijne afstelling van het CAM audiovolume

In dit menu kunt u het niveau van de Balans / Fader, Geluidssterkte, Bass Boost en Subwoofer van de luidsprekers in het voertuig aanpassen.

Functle Pictogram Bediening
Balans Links/ Rechts		7L >0 < 7R
Fader Voorkant/Achterkant		7F >0 < 7R
Geluidssterkte		AAN / UIT
Bass Boost		AAN / UIT
Subwoofer-versterker		-6 < 0 > 6

AUDIO INSTELLEN: EXPERTMODUS

Op de menupagina van de geluidsinstellingen, met de Expertmodus ingesteld op "AAN", kunt u de geluidsrelevante instellingen wijzigen. Zoals as Equalizer, Cross-over, Navigatiemixer, enz. Raadpleeg de noteringen op de volgende pagina's.

Functie Pictogram Bediening
Expertmodus	Mode	Aantikken om de expertmodus in of uit te schakelen
Volume	Volume	Aantikken om het start- en bronvolume in te stellen
Balans/Fader	Balance Fader	Aantikken om fader of balans in te stellen
Equalizer	Equalizer	Aantikken om de 10-band equalizer in te stellen
Cross-over	X-Over	Aantikken voor toegang tot de cross-over instellingen
Subwoofer	Subwoofer	Aantikken om de subwoofer-instellingen in te stellen
Navigatiemixer	Navi Mixer	Aantikken om de stemuitvoerconfiguratie van de navigatie in te stellen
Snelle audiocontrole		Aanraken om algemene snelle geluidsinstellingen te maken (Geluidssterkte / Bass Boost enz.) Toegang kan worden verkregen door lang op de Home -knap te drukken.
Tijduitlijning	Time Alignment	Aantikken om de tijduitlijning aan te passen

Volume instellen: zie pagina 63

AUDIO VOLUME - BASISNIVEAU INSTELLEN

In het Audiomenu -> Mediavolume, kunt u de basisinstellingen van elke bron afzonderlijk aanpassen.

Functie Pictogram Bediening
Mediavolume	Media Volume	Configuratie mediavolumeInstelling = Begin met handmatig aangepast volumeLaatste = Begin met het laatst ingestelde volume voor het werd uitgeschakeld
Verkeersinformatievolume	TA Volume	Configuratie verkeersinformatievolumeInstelling = Begin met handmatig aangepast volumeLaatste = Begin met het laatst ingestelde volume voor het werd uitgeschakeld
Navigatievolume	NAV Volume	Configuratie NAV-volumeInstelling = Begin met handmatig aangepast volumeLaatste = Begin met het laatst ingestelde volume voor het werd uitgeschakeld
BT Oproepvolume	BT Call Volume	Configuratie BT oproepvolumeInstelling = Begin met handmatig aangepast volumeLaatste = Begin met het laatst ingestelde volume voor het werd uitgeschakeld

Fijne afstelling van het volume van alle "Versterking" bronnen

Functie Pictogram Bediening
BT Muziekversterker	FM Tuner Gain	van het BT-Muziekvolume
FM Tunerversterker	FM Tuner Gain	Fijne afstelling van het FM-volume
DAB Tunerversterker	DAB Tuner Gain	Fijne afstelling van het DAB-volume
USB versterker	USB Gain	Fijne afstelling van het USB-volume
IPod versterker	IPod Gain	Fijne afstelling van het iPod-volume
A/V IN versterker	A/V IN Gain	Fijne afstelling van het A/V IN-volume
DISC versterker	DISC Gain	Fijne afstelling van het DISC-volume
HDMI versterker	HDMI Gain	Fijne afstelling van het HDMI-volume
GAA versterker	GAA Gain	Fijne afstelling van het GAA-volume (Android Auto)
Cameraversterker	Camera Gain	Fijne afstelling van het CAM audiovolume

BALANS / FADER

Op deze Expertmodus menupagina kunt u de balans en de fader aanpassen. Houd de groene punt van de kruiscursor ingedrukt en beweeg de geluidscentrumpositie in elke gewenste positie.

Functie Pictogram Bediening
BalansLinks/Rechts		7L < 0 > 7R
FaderVoorkant/Achterkant		7F < 0 > 7R
Kruilscursor		Ingedrukt houden om groene punt naar gewenste positie te verplaatsen

EQUALIZER

Op deze Expertmodus menupagina kunt u de 10-band grafische equalizer aanpassen. Houd de individuele bandniveauschuiven Ingedrukt om deze omhoog of omlaag te bewegen voor een niveauwijziging.

Functie Pictogram Bediening
Band			Aantikken om de gewenste Band in te stellen
			Ingedrukt houden om de instelling van de geselecteerde band te wijzigen

CROSS-OVER INSTELLEN

In dit Expertmodus menu kunt u de frequenties van de High-Pass overgangsfrequenties van de voor- en achterluidsprekers aanpassen. De fabrleksinstelling is UIT voor voor- en achterluidsprekers.

Functie Pictogram Bedlening
HPF(Voorkant)		Aantikken om het hoogdoorlaatfilter in de voorkanalen in to stellenUIT (FLAT) 50 Hz/65 Hz/80 Hz/100 Hz/125 Hz/160 Hz
HPF(Achterkant)		Aantikken om het hoogdoorlaatfilter in de achterkanalen in te stellenUIT (FLAT) 50 Hz/65 Hz/80 Hz/100 Hz/125 Hz/160 Hz

SUBWOOFER INSTELLEN

In dit Expertmodusmenu kunt u Fase, Versterking en Low-pass overgangsfrequenties van de subwoofer aanpassen. De standaardinstellingen zijn Fase 0°, Vermogen AAN, LPF 100 Hz.

Functle Pictogram	Bedlening
Vermogen		Subwoofer -RCA-lijnuitgangen (beïnvloedt alleen de lijnuitgang van de subwoofer)AAN = Volume volgens de instelling. UIT = Gedempt
LPF		Aantikken om het laagdoorlaatfilter in te stellenUIT 160 Hz/125 Hz/100 Hz/80 Hz/65 Hz
Faseren		ALLEEN Subwoofer0/180" aanpassing fase
Versterkingsfactor		Aanraken om het VERSTERKINGsniveau in te stellen (zelfde als in Snelle Audiocontrole)-6 < > 6

TIJDUITLIJNING

In dit menu kunt u de tijdvertragingscorrectie voor de luidsprekers in uw auto instellen.

Functie Pictogram Bediening
Eonhold		Selectie van de gewenste eenheldms = tijdcm = afsland
Luidspreker		Aanraken om de gewenste luidspreker te selecteren(FL / FR / RL / RR / SW)
Vertraging		ms = 0,0 < > 10 in ongeveer 0,1 ms stappencm = 0 < > 340 in ongeveer 3 cm stappen

De afstand tussen de oren en het luidsprekersysteem dat in het voertuig is gemonteerd varieert aanzienlijk vanwege de gegeven opstelling van de fabrleksmontage van de luidsprekers. Dit menu biedt u de mogelijkheid om het audiosignaal uit elk van de luidsprekers te vertragen, zodat u een "centraal podium" effect heeft.

Stel uw centrale luisterpositie in. Meet de afstand van deze positie tot elke luidspreker. Nu moet u de overeenkomstige vertraging - afhankelijk van de luidspreker op de grootste afstand - toevoegen om de luidsprekers op dezelfde afstand van de gekozen positie te plaatsen. Voer deze afstand in om alle luidsprekers op dezelfde afstand te laten hebben. U kunt de waarden "op gehoor" filjner instellen nadat de luisterpositie tot elke luidspreker zijn Ingevoerd, door simpelweg de vertraging van de luidspreker linksvoor aan te passen tot de centrale podlumpositie is bereikt.

Op deze Expertmodus menupagina, kunt u audio zachter zetten of dempen van het afspelen van audio en videobronnen aanpassen aan de begeleidingsstem van de navigatieroute. Werkt alleen bij ZENEC navigatiesoftware.

Functie Pictogram Bediening
Dempen van mediabronnen voor een aankondiging van de navigatiestem		AAN / UITUIT = Afspelen van media zachter zetten tijdens aankondigingen van de routebegeleidingststemAAN = Afspelen van media wordt volledig gedempt tijdens aankondigingen van de routebegeleiding

TFT SCHERM CONFIGURATIE

In het instellingsmenu van de TFT kunt u scherminstellingen maken die de dag/nacht helderheid van het TFT LCD weergaveschem besturen. Dit werkt alleen met een microSD-kaart van de ZENEC-navigatiesoftwarebundel (Z-N965-SDFEU).

Functie Pictogram Bediening
Configuratie TFT		Aantikken om de schermconfiguratie aan te passen
TFT-besturing		Aantikken om de helderheidsbesturing te selecteren:Navigatie = Helderheid van dag/nacht wordt bestuurd door het navigatiesysteem.Auto = Helderheid van dag/nacht wordt bestuurd door illuminatievoltage van voertuig
TS-Helderheid dag		Aanpassingsbereik dag0 ~ 30
TS-Helderheid nacht		Aanpassingsbereik nacht0 ~ 30
TS-Automatisch stand-by		Aantikken om de TFT automatische stand-by-functie en de automatische schermuitschakeling in of uit te schakelen.TFT gaat in stand-by na de geselecteerde tijd.

AUTO (VOERTUIG) INSTELLEN

In het Auto-instellingsmenu kunt u instellen hoe het ZENEC-apparaat interactief werkt met optionele componenten zoals camera's en parkeerhulp in het voertuig.

Functie Pictogram Bedlening
Auto (voertuig)	Aar Car for toegang tot de voertuigconfiguraties
Parkeerhulp		Aantikken om de weergavebron van de parkeerhulp in te stellen.CAM / UITCAM = Camera aanUIT = Camera uit
Audio achter-uitrijhulp		Aantikken om de dampingsfunctie in te stellen wanneer deparkeerhulp actief is.UIT / Lager volume / CAM Audio / Geluid DEMPEN
CAM Achter-ultrij-logica		Aantikken om de schakelogica van de camera in te stellen.CAM-1• Camera 1 richtenCAM-2• Camera 2 richtenCAM-3• Camera 3 richtenModus-1• Automatische wisselfunctie tussen CAM-1 en CAM-3Modus-2• Automatische wisselfunctie tussen CAM-1 en CAM-2
VertragingachteruitrijCAM Uit		Aantikken om de Camera op vertraging uit in te stellen

INVOER INSTELLEN

In invoerinstellingsmenu kunt u de beeldinstellingen van de aangesloten videobronnen, zoals achteruitrijcamera's, aanpassen. Contrast, helderheid, kleurverzadiging en tint kan worden aangepast.

Functie Pictogram Bedlening
Invoer	Inputs	Aantikken om configuratie van beeldinstellingen van aangesloten externe videobronnen (bijv. achteruitkijkcamera, enz.) aan te passen
Helderheid		-10 tot +10
Contrast		-10 tot +10
Verzadiging		-10 tot +10
Kleurschakering		-10 tot +10

SYSTEEM INSTELLEN

Op de menupagina Systeeminstellingen kunt u verschillende systeeminstellingen maken, zoals: Klok- tijd aanpassen, fabrieksinstellingen laden, software-updates starten of een wachtwoord instellen.

Functie Pictogram Bediening
Systeem	System	Aantikken voor toegang tot de diverse systeeminstellingen
SW Versies-Informatie	SW Version	Aantikken voor toegang tot gedetailleerde informatie over de softwareversie
Fabrieksinstellingen laden		Aantikken en bevestigen om de fabrieksinstellingen van het ZENEC-systeem te resetten
Klok- & Datuminstellingen	Clock Time	Aantikken om de kloklijd en -datum aan te passen
Software-update		Aantikken en bevestigen om een software-update te starten. www.zenec.com → ondersteuning → Software-updates
Navigatie-installatie		Aantikken en bevestigen om een GPS navigatiesoftware-update of een nieuwe installatie van de navigatiesoftware uit te voeren.
Wachtwoord-functie		UIT = wachtwoordbeveiliging is uitgeschakeldAAN = wachtwoordbeveiliging is ingeschakeld
Wachtwoord	Password	Aantikken en bevestigen om een wachtwoord op te slaan
Exporteren naar USB		Aantikken en bevestigen om uw volledige profielinstellingen op een extern gegevensmedium (USB) op te slaan. (FAT32-formattering)
Laden vanaf USB		Aantikken en bevestigen om uw opgeslagen profielinstellingen voor het apparaat vanaf een externe gegevensdrager (USB) terug in het ZENEC-systeem te laden

KLOK- & DATUMINSTELLINGEN

Op de menupagina Systeeminstellingen onder Kloktijd, kunt u het formaat instellen, de weergegeven tijd wijzigen en de tijdsynchronisatiebron (systeemtijd of GPS) voor de tijdsweergave selecteren.

Functie Pictogram Bediening
Kloktijd synchro-niseren Modus	Clock Time Sync Mode	Aantikken om de kloktijd synchronisatiemodus te wijzigen- NAV Sync. = automatischsynchronisatie door navigatie(Handmatige aanpassingen zoals kloktijd en tijdzone niet mogelijk)- RTC Sync. = automatischsynchronisatie door RTC-systeem(Hangmatige aanpassingen mogelijk)
Klokfor-maat	Clock Format	Aantikken om het klokformaat te wijzigen
Tijd Instellen	Set Time	Aantikken om de tijd te wijzigen als de synchronisatie"RTC Sync." is
Datum Instellen	Set Date	Aantikken om de datum te wijzigen (Jaar: Maand: Dag)

OPMERKING

"RTC" betekent "Real Time Clock", een intern door Quartz gegenereerd tijdsignaal.

SOFTWAREVERSIE

Op de menupagina Systeeminstellingen onder de SW-versie ziet u de huidige geïnstalleerde softwareversies met gedetailleerde versie-informatie voor MCU, OS en APP, inclusief een eenvoudige korte softwareversie.

Functie Pictogram Bediening
Systeem	System	Aantlikken voor toegang tot dit scherm
SW Versie	SW Version	Geeft de huldige softwareversie-informatie weer

WACHTWOORD

In de menupagina Systeeminstellingen onder wachtwoordfunctie, kunt u de wachtwoordbeveiliging voor het apparaat activeren en deactiveren.

Functie Pictogram Bediening
Wachtwoordfunctie		UIT = wachtwoordbeveiliging is uitgeschakeldAAN = wachtwoordbeveiliging is ingeschakeld
Wachtwoord		Aantikken en bevestigen om een wachtwoord op te slaan*Standaardwachtwoord "12345"
Invoer toetsenbord		Voer het gewenste wachtwoord in

WAARSCHUWING

* Als u uw ZENEC-systeem met een wachtwoord beschermt, zorg er dan voor dat u dit wachtwoord te allen tijden tot uw beschikking hebt. Verloren of vergeten wachtwoorden vereisen dat het apparaat wordt gedemonteerd en naar het Service center van ZENEC wordt gestuurd. Ontgrendeling van apparaten is geen gratis service.

OPMERKINGEN VOOR INSTALLATIE

WAARSCHUWING

• De installatie van het ZENEC-systeem moet worden uitgevoerd door een erkende installateur. Specifi eke kennis en gereedschappen zijn nodig voor het uitvoeren van de installatie. Foutieve installatie kan schade aan het voertuig en het ZENEC-systeem veroorzaken.
• Het juist functioneren kan alleen worden gegarandeerd wanneer u de originele ZENEC-accessoires gebruikt die zijn inbegrepen in de kit of optioneel verkrijgbaar zijn. Het ZENEC-systeem en de originele accessoires mogen onder geen enkele omstandigheid op welke manier dan ook worden gemodifi ceerd of gewijzigd. Onjuiste installatie kan schade aan het voertulg en het ZENEC-systeem veroorzaken.

OPMERKING

• De ZENEC Z-N965 is uitgerust met een geïntegreerde DAB+ ontvanger. Om hier gebruik van te kunnen maken hebt u een geschikte DAB-antenne (niet inbegrepen in de kit) nodig die op het ZENEC-systeem moet worden aangesloten.
• Als het doelvoertuig al met een originele DAB-antenne is uitgerust, is het nog steeds mogelijk om deze in combinatie met het ZENEC-systeem te gebruiken.
• Software-updates voor het ZENEC-systeem worden geinstalleerd met een USBgeheugenapparaat. Daarom moet er bij het plaatsen van het systeem voor worden gezorgd dat de USB-aansluiting van het ZENEC-systeem later nog steeds toegankelijk is (installatie van USB-verlengkabel of USB hub).
• Als u vragen of problemen hebt met betrekking tot het ZENEC-systeem neem dan contact op met de leverancier waar het product is gekocht.

VERWIJDERINGSWERK EN VOORBEREIDING

OPMERKING

1. Verwijder de contactsleutel en houd deze buiten de auto tot de installatie is voltooid.
2. Wacht ongeveer 10 minuten tot het CAN-bus systeem volledig is uitgeschakeld, voordat u begint met de demontage van het originele apparaat.
3. Begin met de demontage van het originele apparaat.
4. Schakel de ontsteking alleen in als alle installatiestappen zijn uitgevoerd en het ZENEC-systeem volledig is gemonteerd.

PMERKING

• Zorg ervoor dat alle aansluitingen aan de achterkant van het ZENEC-systeem voldoende ruimte hebben en niet gebogen zijn.
• Aansluitingen zonder een vasthoudmechanisme moeten daarbij worden vastgezet met isolatieband.

OVERZICHT INBEGREPEN ACCESSOIRES

Afkorting Beschrijving
A2DP	Fabrikant-onafhankelijke Bluetooth®-technologie waarmee audiosignalen kunnen worden verzonden (Geavanceerd audiodistributieprofiel)
AF Alternatieve frequentie
CAN-bus	De CAN-bus (Controller Area Network) is een serieel bussysteem voor de communicatie tussen regeleenheden in een voertuig
CP Apple CarPlay
DAB / DAB+	Zendstandaard voor terrestrische ontvangst van digitale radiosignalen (Digitale Audio-uitzendingen)
DSP	De digitale signaalprocessor wordt gebruikt voor het verwerken van digitale signalen (bijv. audio- of videosignalen)
EQ Equalizer
FAT32 Formateringsformaat voor digitale media (Bestandsverdelingstabel 32-bits)
UKW/FM	Zendstandaard voor terrestrische ontvangst van analoge radiosignalen met een zoer hoge frequentie (UKW)
GAA Google Android	Auto
GPS	Wereldomvattend satellietnavigatiesysteem voor positiebepalling (Globaal Positioneringssysteem)
GSM	Wereldomvattende mobiele-radionetwerkstandaard voor volledig digitale mobiele-radionetwerken (Globaal Systeem voor Mobiele Communicatie)
ID3-tag	ID3 is een metagegevenscontainer die het vaakst wordt gebruikt in combinatie met het MP3-audiobestand. Hiermee kan informatie zoals de titel, artiest, album, tracknummer en andere informatie over het bestand in het bestand zelf worden opgeslagen.
microSD	Compact flash-geheugen
REG	Regionale zender
SSP	Eenvoudig Beveiligd Koppolen (voor Bluetooth-apparaten)
Verkeersinformatie	Verkeersinformatie (RDS service)
USB	Een USB-verbinding is een serieel bussysteem om een apparaat te verbinden met andere apparaten (Universele Serièle Bus).

WETTELIJKE RECHTEN EN GARANTIE

Geachte klant,

Lees de onderstaande garantiebepalingen zorgvuldig door.

Als uw ZENEC-product garantieservice vereist, moet u dit retourmeren naar de leverancier waar het is gekocht of naar de distributeur voor uw land. Stuur geen product rechtstreeks naar ZENEC.

Dit ZENEC-product is door een fabrieksgarantie beschermd op defecte materialen en/of

ondeugdelijk vakmanschap gedurende een periode van 3 jaar vanaf de aankoopdatum in de winkel, ten behoeve van de oorspronkelijke koper.

De wettelijke regelgeving voor consumentenbescherming ("EU-wettelijke garantie") blijft onveranderd door de verstrekte productgarantie van de fabrikant.

Voor de behandeling van garantiegerelateerde aanspraken moet de leverancier / importeur een geldig productserienummer en het originele aankoopbewijs of factuur waar de aankoopdatum op is vermeld, verstrekken.

Schade wordt niet door de fabrieksgarantie gedekt als deze het gevolg is van:

1. Onbevoegde of niet-goedgekeurde installatie, onjuiste aansluiting(en) op audio of netvoeding.
   2 Defecten veroorzaakt door blootstelling van het product aan vocht, water en organische vloeistoffen ("oplosmiddelen"), extreme hitte en langdurige blootstelling aan zonnestralen evenals overmatig vuil of stof.
2. Mechanische defecten veroorzaakt door ongelukken, vallen of stoten.
3. Schade door onbevoegde reparatiepogingen of wijzigingen aan het product die niet expliciet zijn toegestaan door de fabrikant.
4. Schade veroorzaakt door normale "slijtage" na verloop van tijd.

Deze garantie is beperkt tot de reparatie of vervanging van het defecte product naar keuze van de fabrikant en bevat geen andere vorm van schade, ofwel incidenteel, gevolgschade of anderszins. Schade veroorzaakt door ondeugdelijke verpakking tijdens het transport van het product naar de leverancier of importeur valt niet onder de garantie. Eventuele aanspraken voor compensatie van sequentiële schade aan hulpcomponenten of componenten in het dashboard die direct of indirect door het apparaat zijn veroorzaakt, zijn uitgesloten.

De vervolgkosten voor de behandeling van het product voor het uitvoeren van werkzaamheden betreffende de garantieservice worden niet door de fabrikant gedekt. Bijvoorbeeld de de-installatie en herinstallatie van apparaten om een hardwarestoring of defect te verhelpen.

Wettelijke vertegenwoordiger EU: ACR S & V GmbH - Industriestraße 35 · D-79787 Lauchringen · Duitsland ZENEC via ACR AG · Bohrtumweg 1 · Bad Zurzach · Zwitserland

www.zenec.com

Hierbij verklaart ACR Brändli + Vögeli AG dat het type radioapparatuur ZENEC Z-N965 voldoet aan de 2014/53 / EU-richtlijn. De volledige tekst van de EU-conformitaitsverklaring is beschikbaar op het volgende internetadres: http://www.zenec.com (zie link "Documenten voor productconformiteit" in het voettekstge-desite van de pagina).

10R-05 11960

84 Herz. B

© Copyright 2020

HerzB / deadline versie: Q3-2020

Nederlands

Fabrikant: ACR AG · Bohrturmweg 1 · CH-5330 Bad Zurzach · Zwitserland

Wettelijke verlegenwoordiger EU: ACR S & V GmbH · Industriestraße 35 · D-79787 Lauchringen · Duitsland
