GEBRUIKSAANWIJZING D1106WRVS Atag

Uitgave datum: Maart 2012

Inhoudsopgave

Voordat u de machine voor de eerste keer in gebruik neemt	3	Het filter reinigen	16
Taal selecteren	3	De condenswaterbak legen	17
	4	Piet technikter reinigen	17
Veiligheid	4	Het autofilter reinigen	18
Transport/Winteropslag	4	De buitenkant van de machine reinigen	18
Verpakkingsmateriaal	4
Recycling	5		19
	6	De machine wil niet starten	19
Algemeen	6	De machine verliest het volledige vermogen tijdens een programma	19
Kindervergrendeling	6
Kindveilige start activeren/deactiveren	6	Het drogen duurt te lang.	19
	6	Foutmeldingen	19
	7	Beschrijving van de wasdroger	20
Adviezen vóór ingebruikname wasdroger		Technische gegevens	20
	8	Standaard testen	20
Stoffen die geschikt zijn voor de wasdroger.	8		21
Stoffen die niet geschikt zijn voor de wasdroger.	8	Voordat u contact opneemt met de serviceafdeling	21
Statische elektriciteit	8		22
	8	Plaatsing van de wasdroger	22
	9	wasdroger gebruiken	23
Sorteer uw wasgoed op soort	9	De stelpootjes afstellen	24
Kies een programma	10	Condenswater	24
Druk op de Start-toets.	13	Elektrische installatie	25
Droogprogramma beëindigd	14	Wijzigen draairichting deur:	26
	15	Instellingen	28
U kunt de volgende instellingen activeren	15
Hoe u de instellingen kunt kiezen	15
Volume eindsignaal	15
Taal	15
Kindveilige start	15

Voordat u de machine voor de eerste keer in gebr

Taal selecteren

Als uw machine is aangesloten en u de machine de eerste keer start, wordt u gevraagd de displaytaal te selecteren. Ga als volgt te werk:

1. Draai de programmakiezer om te kiezen uit: US English, English, Svenska, Dansk, Norsk, Suomi, Français, Deutsch, Italiano, Espanol, Русский, Nederlands.

2. Druk op Stop om de instelling op te slaan.

Wasetiketten

Sommige stoffen zijn niet geschikt voor de droogtrommel. Lees altijd de instructies op het wasetiket van elk kledingstuk en volg deze op. Zie voor meer informatie het hoofdstuk Adviezen vóór ingebruikname wasdroger.

LET OP!

Als u de wasdroger voor de eerste keer in gebruik neemt of lange tijd niet hebt gebruikt, hoort u soms een licht bonkend geluid. Dit is volkomen normaal en zal na een paar droogbeurten verdwijnen.

Lees de Gebruiksaanwijzing en bewaar deze op een veilige

- De elektrische installatie, indien vereist, moet worden uitgevoerd door een gekwalificeerde elektromonteur.

- De wasdroger mag uitsluitend worden gebruik voor machinaal drogen zoals beschreven in deze handleiding.

- Reparaties en onderhoud op het gebied veiligheid of prestaties moeten door een gekwalificeerd persoon worden uitgevoerd.

- Beschadigde netvoedingskabels mogen uitsluitend worden vervangen door een gekwalificeerde elektromonteur.

- Voldoende ventilatie is vereist om te voorkomen dat rook van open vuur of van apparaten die andere brandstoffen gebruiken in de ruimte komen waar de droogtrommel draait.

- Probeer geen vuil wasgoed in de droogtrommel te drogen.

- Kleding en textiel die zijn besmeurd met spijsolie, aceton, alcohol, benzine, kerosine, vlekkenverwijderaar, terpentine, wasverwijderaar moeten in heet water met extra wasmiddel worden gewassen voordat ze in de wasdroger gaan.

- Artikelen zoals schuimrubber, latex, kunststa waterdicht textiel, met rubber beklede article en kledingstukken of kussens met schuimrubbervulling mogen niet worden gedroogd in de droogtrommel.

- Wasverzachters of soortgelijke producten moeten worden gebruikt overeenkomstig de aanbevelingen van de wasmiddelfabrikant.

- De machine is niet bedoeld voor gebruik door personen (waaronder kinderen) met beperkte fysieke of geestelijke capaciteiten of een gebrek aan ervaring en kennis. Deze personen

moeten instructies ontvangen over het gebruik van de machine van een persoon die verantwoordelijk is voor hun veiligheid.

- Houd kinderen onder toezicht om ervoor te zorgen dat ze niet met de machine spelen.

Veiligheid

• De wasdroger mag niet worden gebruikt voor kledingstukken of textielartikelen die thuis oet chemisch zijn gereinigd, of materiaal dat reststoffen of brandbare vloeistoffen bevat.
• Een vlotter schakelt de machine uit als de condenswaterslang is verstopt of als het risico bestaat dat de condenswaterbak overloopt.

WAARSCHUWING!

Als de wasdroger in bedrijf is, wordt de achterkant van de machine zeer heet. Laat de machine volledig afkoelen alvorens de achterkant aan te raken.

Installatie

dampen

Zie' het hoofdstuk Installatie.

WAARSCHUWING!

Start de machine pas wanneer deze 24 uur of zijn plaats staat. Als de droogtrommel om de of andere reden voor transport of service neergelegd moet worden, moet deze op zijn linkerkant worden gelegd (gezien vanaf het front)

Transport/Winteropslag

Als u de machine wilt verplaatsen of 'in de v of wilt opslaan in een onverwarmde ruimte, dient elen eerst de condenswaterbak te legen.

Verpakkingsmateriaal

Gelieve verpakkingsmateriaal te sorteren overeenkomstig de plaatselijke voorschriften.

Recycling

Deze machine is zodanig ontworpen dat deze geschikt is voor recycling. Om letsel te voorkomen, dient de machine onbruikbaar te worden gemaakt nadat is besloten dat deze niet meer wordt gebruikt. Neem contact op met de plaatselijke autoriteiten voor informatie over waar en hoe uw machine op correcte wijze kan worden gerecycled.

Kindveiligheid

Algemeen

WAARSCHUWING!

Laat kinderen nooit spelen met wasdroger.

• Als de deur open is terwijl een programn loopt, worden de kledingstukken erg warm met kans op brandwonden tot gevolg.
• De droogtrommel start niet automatisch als de deur wordt gesloten (bijvoorbeeld als kind de deur van binnenuit sluit).

Kindervergrendeling

Door de functie kindveilige start te activeren, voorkomt u dat kinderen de droogtrommel sta of het huidige programma veranderen.

Kindveilige start activeren/deactiveren

Om het instellingenmenu te openen:

1. Schakel de machine uit met de de hoofdschakelaar.
2. Druk op de toets Stop en schakel de ma

nman met de hoofdschakelaar. Druk daarna 5 k binnen 10 seconden op de toets Stop.
3. Kies de instelling die u wilt wijzigen door is programmakiezer te draaien.

4en Druk eenmaal op de toets Stop.

1. Volg de beschrijving hieronder voor het wijzigen en opslaan van de instelling.
2. Druk op Start om terug te gaan naar het, programmamenu.

tartekunt de Kindveilige start activeren om te voorkomen dat kinderen de machine aanzetten.

1. Draai de programmakiezer naar Kinderbeveilig. Aan of Kinderbeveilig. Uit.
2. Druk eenmaal op Stop om de instelling op slaan.

U kunt Kindveilige start tijdelijk uitschakelen doo tegelijkertijd op Start en Stop te drukken.

Kindveilige start wordt 3 minuten buiten werking gesteld.

Beschrijving van de wasdroger

1

3

4 5 62

7

Filter5.Hoofdschakelaar1.

Buitendeur6.Condenswaterbak2.

Stomer en filter7.Bedieningspaneel3.

Typeplaatje4.

Adviezen vóór ingebruikname wasdroger

Hier volgen een aantal tips voordat u de wasdroger in gebruik neemt.

Is het wasgoed gecentrifugeerd?

Wasgoed dat u in de droogtrommel wilt moet worden gecentrifugeerd bij minimaal 10pm. Een hoger toerental bespaart energie verkort de droogtijd.

Statische elektriciteit

Om de kans op statische elektriciteit in uw wasgoed na centrifugeren te verkleinen, kunt u:

- Gebruik wasverzachter tijdens het wassen. - wacht vijf minuten nadat het droogprogramma is beeindigd voordat u de deur opent en hi wasgoed uit de wasdroger haalt.

Stoffen die geschikt zijn voor de LET OP! wasdroger. U kunt

☐ Dit symbool betekent dat de stof geschij voor de wasdroger. Katoen, badstof en synthetisch materiaal zijn het meest geschikt de wasdroger. Kledingstukken worden zachter als deze in de wasdroger worden gedroogd niet worden uitgehangen.

LET OP!

U kunt de droogtrommel stoppen door drie seconden lang op Stop te drukken of de deu t is openen. In beide gevallen wordt het programma gestopt. Wanneer de droogtrommel opnieuw voor. wordt gestart, start het programma bij het begi

Als u het programma niet wilt herstarten, haal dan gelijk al het wasgoed uit de droogtrommel en spreid het uit om de warmte te laten verdwijnen.

Gebruik van de droogtrommel veroorzaakt geen noemenswaardige slijtage van het textiel. De pluizen in het filter bestaan uit stof en vezelresten die zich vormen als kledingstukken en ander textiel worden gebruikt.

Stoffen die niet geschikt zijn voor de wasdroger.

☒ Dit symbool betekent dat de stof niet geschikt is voor de wasdroger. Sommige stoffen kunnen smelten of een brandrisico vormen als zij worden blootgesteld aan hitte, en andere stoffen kunnen hun vorm verliezen of krimpen.

Niet geschikt voor de wasdroger

• Textiel met de aanduiding "Niet drogen bij warmtebron".
• kledingstukken die thuis chemisch gereinigd zijn.
• schuimplastic
• materiaal van glasvezel
• wollen artikelen mogen niet in de wasdroger worden gedroogd omdat zij dan kunnen vervilten.

wasdroger gebruiken

Hieronder volgen stapsgewijs instructies om u te helpen optimale resultaten met uw wasdroger te verkrijgen.

Sorteer uw wasgoed op soort

U verkrijgt de meest optimale droogresultaten als het wasgoed van hetzelfde soort is. Maak ritssluitingen en knoppen los en riemen vast, sorteer het wasgoed en stel de belading en de temperatuur in.

2 Druk op de hoofdschakelaar totdat het display oplicht.

3 Open de deur, doe het wasgoed in de wastrommel en sluit de deur.

wasdroger gebruiken

4 Kies een programma

Programmakiezer

Programme name Start

Stop

Kies een programma door de programmakiezer te draaien. Het gekozen programma verschijnt op het displayvenster.

Richtlijnen voor het gebruik van specifieke programma's:

De programma's Extra droog, Kastdroog en Normaal droog zijn voorzien van twee temperatuurinstellingen. Normale temperatuur maar ook een lage temperatuur voor kwetsbare kledingstukken.

Extra droog

Normale temperatuur. Dit programma is voor wasgoed dat bijzonder moeilijk droog wordt, zoals spijkerbroeken met heel dikke naden.

Kastdroog

Normale temperatuur. Deze programma's schakelen het verwarmingselement uit als het wasgoed droog is, maar voordat het kurkdroog wordt. Het Kastdroog programma schakelt het verwarmingselement iets later uit dan Normaal droog. Probeer de verschillende programma's uit om te achterhalen welke het beste werkt. Gebruik deze programma's als u wilt dat het wasgoed volkomen droog wordt.

Normaal droog

Normale temperatuur. Deze programma's schakelen het verwarmingselement uit als het wasgoed droog is, maar voordat het kurkdroog wordt. Het Kastdroog programma schakelt het verwarmingselement iets later uit dan Normaal droog. Probeer de verschillende programma's uit om te achterhalen welke het beste werkt. Gebruik deze programma's als u wilt dat het wasgoed volkomen droog wordt.

Extra droog

Energie besparen. Dit programma is voor wasgoed dat bijzonder moeilijk droog wordt, zoals spijkerbroeken met heel dikke naden.

Kastdroog

Energie besparen. Deze programma's schakelen het verwarmingselement uit als het wasgoed droog is, maar voordat het "kurkdroog" wordt. Het Kastdroog programma schakelt het verwarmingselement iets later uit dan Normaal droog. Probeer de verschillende programma's uit om te achterhalen welke het beste werkt. Gebruik deze programma's als u wilt dat het wasgoed volkomen droog wordt.

wasdroger gebruiken

Normaal

droo

Strijkdroog

Dit programma schakelt het verwarmingselement

Energie besparen. Deze programma's schakelen uit als het wasgoed nog net vochtig genoeg is het verwarmingselement uit als het wasgoed te worden gestreken of geperst. droog is, maar voordat het "kurkdroog" wordt. Het

Kastdroog programma schakelt het

verwarmingselement iets later uit dan Normaal

droog. Probeer de verschillende programma's uit

om te achterhalen welke het beste werkt. Gebruik

deze programma's als u wilt dat het wasgoed

volkomen droog wordt.

wasdroger gebruiken

Programmatabel

Hier ziet u het energie- en tijdverbruik van enkele verschillende programma's. In de tabel resultaten van verschillende centrifugesnelheden tijdens het drogen weergegeven. Het verbruik afhankelijk van de kamertemperatuur, vochtigheid, wasgoed, variaties in de stroomtoevoer en geselecteerde opties.

Voor onderstaande verbruikswaarden zijn de voorwaarden als volgt:

23 °CTemperatuur van inlaatlucht:

55 %Vochtgehalte van inlaatlucht:

NormaalDroogtemperatuur:

					Programmatijd, ca. (min.)Energiever
Extra droog	Katoen, linnen	1/1	800 rpm	2,4	3:15
					2:502,01000 tpm
					2:401,91400 tpm
					2:351,81600 rpm
Kastdroog	Katoen, linnen	1/1	800 rpm	2,0	2:50
					2:301,81000 tpm
					2:151,61400 tpm
					2:051,51600 rpm
	toen			kreukbestendig, polyester/kat	1:281,01000 tpm
droog			Normaal	Katoen, linnen	2:301,8800 rpm
			1)	1000 tpm	2:201,68
					2:001,41400 tpm
					1:401,21600 rpm
	kreukbestendig, polyester/katoen	1/2	1)	1000 tpm	0:550,65
Strijkdroog	Katoen, linnen	1/1	800 rpm	1,6	2:10
			1)	1000 tpm	1:551,39
					1:301,11400 tpm
					1:100,81600 rpm

1) Testprogramma conform EN61121:2005. Tijdens het testen moet de droogtrommel op 10A zijn ingesteld en de Tijdbesparing moet zijn geactiveerd. Na het wassen moet het wasgoed op 1000 tpm worden gecentrifugeerd.

wasdroger gebruiken

5 Druk op de Start-toets. Resterende droogtijd

Binnen enkele minuten na het starten van het droogprogramma verschijnt op het display een schatting van de resterende droogtijd. Bijvoorbeeld: 1:35 betekent dat het drogen van het wasgoed ongeveer 1 uur en 35 minuten duurt. De daadwerkelijke resterende tijd kan hoger zijn dan de geschatte tijd op het display. De resterende tijd wordt dan weergegeven als 0:15 totdat de lading voldoende droog is. U kunt de droogtrommel stoppen door drie seconden lang op Stop te drukken of de deur te openen. In beide gevallen wordt het programma gestopt. Wanneer de droogtrommel opnieuw wordt gestart, start het programma bij het begin.

LET OP!

Het programma wordt gewoon verder afgewerkt als u de programmakiezer draait nadat u het programma heeft gestart.

wasdroger gebruiken

C Droogprogramma beëindigd

Het condenswater is ontkalkt en kan worden

De koelventilator van de compressor dragebruikt in stoomstrijkijzers. Giet het door een enige tijd door nadat het programma iskoffiefilter.

afgelopen, maar stopt weldegelijk automatisch zodra een willekeurige toets/knop wordt ingedi

Automatisch legen

Zie de installatie-instructies in de documenten als het voor het aansluiten op een aparte afvoer.

De tekst Gereed verschijnt op het display programma is beëindigd.

LET OP!

Achterverlichting

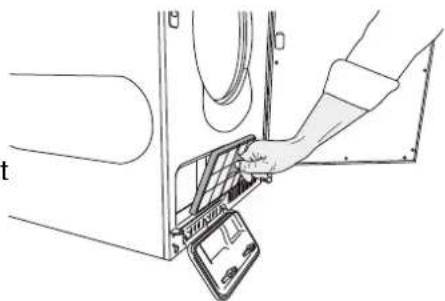

Twee minuten nadat het droogprogramma gestopt Reinig het filter na elke droogbeurt. is, schakelt de achterverlichting op de display beeg de tank na iedere droogbeurt. optietoetsen over op de modus energiebesparing.

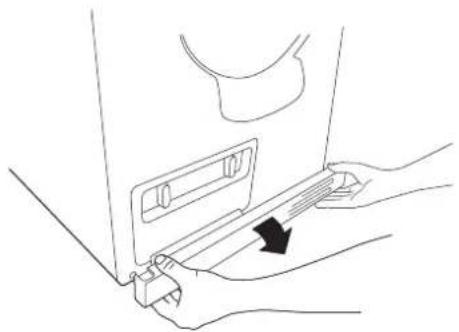

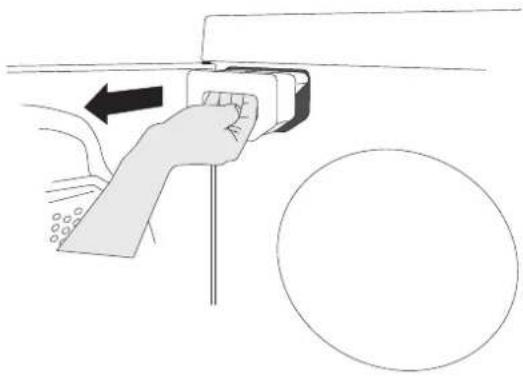

Condenswater

De condenswaterbak moet na elke droogbeurt

tWAARSCHUWING!

worden geleegd. Verwijder de condenswaterbak giet het water weg en plaats de bak terug condenswaterbak te vol raakt of overstroomt, wordt het programma onderbroken en verschij Reservoir legen op het display. Maak de ba en druk op Start om een nieuw programma starten.

Als het filter verstopt raakt, bestaat de kans de automatische oververhittingsbeveiliging van de machine in werking wordt gesteld. Maak het filter schoon, wacht totdat de machine is afgekoeld en probeer daarna te starten. Als he starten niet lukt: neem contact op met de serviceafdeling.

TIPS!

Als het droogprogramma is beëindigd

Haal de kledingstukken uit de wasdroger en sl de deur om te voorkomen dat kleine kinderen de machine klimmen. Zet de hoofdschakelaar ui

Instellingen

U kunt de volgende instellingen activeren

• Taal
• Kindveilige start
  • Volume eindsignaal

Hoe u de instellingen kunt kiezen:

Om het instellingenmenu te openen:

1. Schakel de machine uit met de hoofdschakelaar.
2. Druk op de toets Stop en schakel de machine in met de hoofdschakelaar. Druk daarr 10 seconden op de toets Stop.
3. Kies de instelling die u wilt wijzigen door de programmakiezer te draaien.
4. Druk eenmaal op de toets Stop.
5. Volg de beschrijving hieronder voor het wijzigen en opslaan van de instelling.
6. Druk op Start om terug te gaan naar het programmamenu.

Volume eindsignaal

1. Draai de programmakiezer en kies Eindsignaal Aan of Eindsignaal Uit om in te stellen droogtrommel met een geluidssignaal moet aangeven dat het programma klaar is of dat is opgetreden.
2. Druk eenmaal op Stop om de instelling op te slaan.

Taal

1. Draai de programmakiezer om te kiezen uit: US English, English, Svenska, Dansk, Norsl Français, Deutsch, Italiano, Espanol, Русский, Nederlands.
2. Druk eenmaal op Stop om de instelling op te slaan.

Kindveilige start

U kunt de Kindveilige start activeren om te voorkomen dat kinderen de machine aanzetten.

1. Draai de programmakiezer naar Kinderbeveilig. Aan of Kinderbeveilig. Uit.
2. Druk eenmaal op Stop om de instelling op te slaan.
   U kunt Kindveilige start tijdelijk uitschakelen door tegelijkertijd op Start en Stop te drukken. start wordt 3 minuten buiten werking gesteld.

Onderhoud en reiniging

Het filter reinigen

Het filter moet na elke droogbeurt worden gereinigd.

1. Pak de handgreep van de filterhouder trek deze naar u toe om het filter te

2. Verwijder met uw hand of een zachte doek pluizen van alle kanten van het filter. Gebruï indien nodig, een vochtige spons en een klei hoeveelheid afwasmiddel om eventuele resten vast en te verwijderen. Droog het filter grondig met e openen. handdoek.

1. Sluit het filter voordat u de deur sluit.

2. Open het filter. Druk met uw duim op de rand (zie afbeelding) en trek het filter naar buiten.

Onderhoud en reiniging

De condenswaterbak legen

zoals aangegeven op het display van de mach of vaker.

1. Verwijder de plint.

Indien u de machine niet hebt aangesloten op een aparte afvoer, moet de condenswaterbak na elke

droogbeurt worden geleegd. Verwijder de 3. Trek het filter eruit door de 'handgreep' in condenswaterbak, giet het water weg en plaatsmidden vast te pakken.

de bak terug.

Als de condenswaterbak te vol raakt of overstroomt, wordt het programma onderbroken en verschijnt 'Reservoir legen' op het display. Maak de bak leeg en druk op Start om het programma opnieuw te starten.

Zie de installatie-instructies in de documenten voor het aansluiten op een aparte afvoer.

Het stoomfilter reinigen

Vuil moet uit het netfilter en het schuimfilter stoomdeur worden verwijderd met tussenpozen,

1. Borstel het vuil met uw hand van het filter Gebruik een zachte, droge doek om eventuel er in de aanslag te verwijderen.

Onderhoud en reiniging

1. Verwijder het schuimfilter dat achter het netfilter zit.

1. Was het schuimfilter in een wasmachine en gebruik daarvoor een spoel- of snel programma. Wasmiddel of heet wassen is niet nodig. Het vuil wordt weggewassen en het filter raakt niet beschadigd.

2. Maak de stomer schoon door met een plantenspuit water op de ribben te spuiten. Het vuil spoelt er samen met het water af en wo door de condenswaterpomp afgevoerd.

1. _An Spoel het filter schoon met water.

en wordt 4. Schoef het filter terug op zijn plaats door rechtsom te draaien totdat u niet verder kun 5. Plaats de waterbak terug.

De buitenkant van de machine reinigen

U dient de buitenkant van de machine en het programmapaneel te reinigen met een mild schoonmaakmiddel. Gebruik geen oplosmiddelen omdat deze de machine kunnen beschadigen. Spuit de machine niet schoon met een slang

1. Vervang beide filters en sluit de stoomde besproei deze ook niet met water.

LET OP!

Raak de ribben op de stomer niet aan. Devoerkijn dat er zich stof ophoopt rond de erg dun en raken snel beschadigd. Als de machine. Zorg ervoor dat de omgeving van de gebogen of beschadigd zijn, neemt de efficiëntie wasdroger schoon en koel blijft; hitte en vocht van de condensor, en daarmee het verlengen de droogtijden. droogresultaat, aanzienlijk af.

LET OP!

Het autofilter reinigen

De droogtrommel heeft een waterfilter dat onder de condenswaterbak zit. Reinig het filter met tussenpozen, zoals aangegeven op het display van de machine of vaker.

1. Trek de waterbak naar buiten en omhoog.

2. Schroef het filter los en verwijder het.

Problemen verhelpen

De machine wil niet starten

Controleer of

• de deur goed is gesloten.
• de hoofdschakelaar is aangezet.
• de stekker in het stopcontact zit.
• dat de hoofdzekeringen niet zijn gesprongen.
• dat de oververhittingsbeveiliging niet in werkin is gesteld.

De machine verliest het volledige vermogen tijdens een programma

De oververhittingsbeveiliging zorgt ervoor dat wasdroger wordt gereset als de temperatuur hoog wordt, bijvoorbeeld omdat het filter is verstopt door stof.

• Reinig het filter.
• Wacht totdat de machine is afgekoeld en probeer daarna te starten. Als het starten• lukt: neem contact op met de serviceafdelin

Foutmeldingen

• Als Reservoir legen verschijnt op het display, is de condenswaterbak vol of het stoomfilter verstopt. Leeg de bak, reinig het filter en s de machine opnieuw. Zie het hoofdstuk en. Onderhoud en reiniging.

gRaadpleeg Drogen duurt te lang in dit hoofdstuk als Tijd overschreden verschijnt op het display.

Als Reinig filter op het display verschijnt, mo het filter worden gereinigd.

de Als Reinigen kondensor op het display teverschijnt, moet de stomer worden gereinigd. Zie het hoofdstuk Onderhoud en reiniging.

• Als Autofilter reinigen op het display verschijn moet het waterfilter worden gereinigd. Zie het hoofdstuk Onderhoud en reiniging.
  • Net de serviceafdeling als Temp. sensor fout elingverschijnt op het display.

- Druk op Stop om foutmeldingen te sluiten.

Het drogen duurt te lang.

• Controleer of het filter niet verstopt is. Zie het hoofdstuk Onderhoud en reiniging.
• Leeg de condenswaterbak en controleer of het stoomfilter en de stomer niet verstopt zijn. Zie het hoofdstuk Onderhoud en reiniging.

Technische informatie

Technische gegevens

850 mmHoogte:

595 mmBreedte:

585 mmDiepte:

6,5 kgMaximale droogcapaciteit

50-55 tpmToerental:

Zie typeplaatje.Nominaal vermogen:

Roestvrij staalMateriaal van trommel:

Materiaal van behuizing:

Gemoffeld en thermisch verzinkt plaatstaal of roestvrij staal.

Boven op de wasmachine of vrijstaandInstellingen

Standaard testen

Voor de standaard test moet de condenswaterslang van de machine op een afvoer worden aangesloten.

Europa:

Droogprestaties: EN 611 21 (95/13/EEC).

Normaal droog, 6,5 kg katoen.

Energieverklaring: EN 611 21 (95/13/EEC).

Normaal droog, 6,5 kg katoen.

Testmethode voor geluidsmetie 60 704-2-6.

Service

Voordat u contact opneemt met de serviceafdeling

Zie de hoofdstukken Problemen verhelpen en Onderhoud en reiniging voor informatie om dit probleem te verhelpen. Als u contact wilt opnemen met de serviceafdeling, moet u nagaan wat de modelbenaming, de typeaanduiding en het serienummer zijn.

U vindt de modelbenaming (1) op de eerste pagina van de bedieningshandleiding en op het paneel van de machine. De typeaanduiding (2) en het serienummer (3) staan op het typeplaatje dat op de voorkant van de droogtrommel op de binnenkant van de buitendeur zit.

2

TYPE TD70.C

Installatie

WAARSCHUWING!

De wasdroger op de wasmachine plaatsen:

Start de machine pas wanneer deze 24 uul- of zijn plaats staat. Als de droogtrommel om de ac of andere reden voor transport of service neergelegd moet worden, moet deze op zijn plinkerkant worden gelegd (gezien vanaf het front).

Verwijder de twee kantelbeveiligingen van de achterkant van de droogtrommel. Plaats de schroeven terug die de beveiligingen op hun plaats hielden.

Plaatsing van de wasdroger

De wasdroger kan vrijstaand of boven op de wasmachine worden geplaatst. Omdat de wasdroger warmte produceert mag deze niet in een te kleine ruimte worden geplaatst. Bij een kleine ruimte, zal het drogen langer duren tengevolge van de beperkte ventilatie.

WAARSCHUWING!

• De elektrische installatie moet altijd door gekwalificeerd persoon worden uitgevoerd.
• De machine mag niet worden geplaatst achter een afsluitbare deur, een schuifdeur of een deur met scharnieren tegenover die van de wasdroger.

• De ventilatieopeningen in de plint mogen niet worden afgesloten door een kleed of iets dergelijks.

• Draai de twee schroeven los zoals wordt eenangegeven op de achterkant van de wasmachine.

Om de ventilatie te verbeteren, verdient het aanbeveling de deur naar de ruimte waar de wasdroger staat, open te laten staan.

Vrijstaand

De wasdroger kan naast de wasmachine worden geplaatst. Houd een opening van minimaal 5 mm aan tussen de wasmachine en wasdroger.

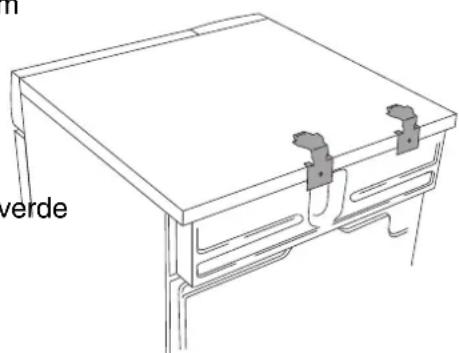

Stapelen

De droogtrommel kan bovenop een wasmachine worden geplaatst. Gebruik hiervoor de twee cups voor de voetjes die in de bij de machine geleverde zak met documenten zitten en de twee beveiligingen die bevestigd zijn in de linkeronderhoek op de achterkant van de machine.

1. Zet de kantelbeveiliging vast met de schroevzoals wordt getoond op de afbeelding.

1. Monteer de plastic cups waarmee de voorste voetjes van de droogtrommel zijn bevestigd aan de bovenplaat van de wasmachine. Dit is belangrijk, want u weet pas zeker dat de droogtrommel correct op de wasmachine is geplaatst als de voetjes van de droogtrommel in de plastic cups zitten.

Breek lipjes A en B af die respectievelijk links

en rechts zijn gemonteerd. Verwijder vervolgens het papier van de zelfklevende onderkant van de plastic cups.

1. Laat de voorste voetjes van de droogtromme neer in de plastic cups en zorg ervoor dat droogtrommel waterpas staat.

A

B

1. Plak de plastic cups zodanig dat de "lipjes" die

met pijlen zijn gemarkeerd, tegen de voor- of

zijrand van de bovenplaat zitten en druk deze

stevig hierop vast. Breek daarna de overige Schroef de voetjes naar binnen of buiten tot o lipjes af. droogtrommel stabiel en waterpas staat.

De ^of stelpootjes afstellen deze

1. Druk het uitdrukgat op de achterkant van de droogtrommel open (niet verwijderen, alleen maar openen) met een hamer en een schroevendraaier.

2. Druk op de droogtrommel onder de metalen

beugels. Houd tegelijkertijd de voorrand 10

mm tot 20 mm omhoog.

Installatie

Condenswater

De machine wordt geleverd zoals getoond Optie 1 (bijlage). Dit betekent dat het condenswater in de condenswaterbak wordt gepompt, die met de hand moet worden verwijderd en geleegd.

Optie 2 biedt de mogelijkheid de kleine ko uit de nippel te verwijderen. Sluit de meegeleverde rubberslang aan op dezelfde nippel. Het water kan vervolgens naar een aanrecht of een vloerafvoer worden gepompt

Max 1000 m

Muntbediening

irDe machine kan ook met behulp van munten worden bediend. In deze gevallen moet de installatie worden uitgevoerd door een gekwalificeerd persoon.

Bij deze installatie is een verbindingskabel nodig omslang muntmeter van stroom te voorzien. Dez verbindingskabel kan worden besteld onder fabrieksonderdeelnummer 92 090 95.

De muntmeter kan twee signaallijnen gedurende (2) opden van maximaal 10 minuten kortsluiten. De bedoeling hiervan is om de gebruiker de t te geven de machine te vullen, het programma kiezen en het programma te starten nadat de munten zijn ingevoerd.

"Munt inwerpen" verschijnt in het display als de machine wordt gestart met de hoofdschakelaar.

Elektrische installatie

Als de machine vanuit de fabriek met een stekker wordt geleverd, kan deze op een geaard stopcontact worden aangesloten. In andere gevallen moet er door een gekwalificeerd persoon een permanente aansluiting worden gemaakt met een multipolaire stroomonderbreker.

Aansluiting bij levering

• 230V, 1-fase, 10A
- 50Hz
- Gebruik een aardlekschakelaar type A.

Deurophanging

1 2 3 4

6 5

1. en benedenrand)

Sluithaak4.Scharnierpennen (boven en beneden)1

Scharnieren (links en rechts)5.Afdekplaat2.

Plint6.Kunststofpluggen (op de boven-

Deurophanging

U kunt de deur naar keuze links of rechts7. ophangen.

Wijzigen draairichting deur:

1. Verwijder de plint.

2. Verwijder het scharnier, twee schroeven.

Verwissel de vergrendeling (magneetslot) en de afdekplaat. Draai eerst de schroef los waarmee de vergrendeling (magneetslot) op zijn plaats wordt gehouden. Verwijder vervolgens de afdekplaat met een platte schroevendraaier. Plaats de vergrendeling (magneetslot) terug en plaats de afdekplaat aan de andere kant.

1. Til de deur omhoog en haal deze weg.8. Ondersteun hierbij de deur.

2. Verwijder beide scharnierpennen (boven er onder). Monteer deze op de andere kant de machine. Plaats het scharnier terug.

Bevestig de binnenkant van de deur met d schroeven (13 in totaal).

1. Verplaats de plastic pluggen op de boven-benedenrand van de deur. Gebruik hierbij een platte schroevendraaier.

2. Draai de twee schroeven los waarmee de handgreep op de deur vastzit. Druk de twee kunststof pluggen in de schroefgaten aan de andere kant uit de deur. Gebruik de twee schroeven om de handgreep aan de andere kant van de deur vast te zetten en druk of kunststof pluggen in de gaten waar de handgreep eerder zat.

3. Plaats de deur door de schroeven van de scharnieren iets los te draaien en daarna de deur vast te zetten en te sluiten. Zet de scharnieren weer vast. Zet de plint weer op zijn plaats.

4. Draai de schroeven (13 in totaal) op de binnenkant van de deur los.

1. Haal de binnenkant van de deur los (omlaagtrekken en verwijderen).

Notities

Beknopte handleiding

1 Textiel

• Droog textielartikelen van hetzelfde materiaal samen zodat zij zo gelijkmatig mogelijk droog worden.

4 Kies een programma en evt. gewenste opties.

- Draai de programmakiezer op het gewenste programma.

Zet de hoofdschakelaar aan.

2

Zet de hoofdschakelaar aan.

3 Doe het wasgoed in de droogkast

- Sluit de deur.

5 Druk op de Start-toets.

6 Droogprogramma beëindigd

• Gereed verschijnt op het display wanneer het programma is beëindigd.
• Reinig het filter na elke droogbeurt.

7 Als het droogprogramma is beëindigd

- Zet de hoofdschakelaar uit en sluit de deur.
