GEBRUIKSAANWIJZING D1106LRVS Atag

Uitgave datum: Nov 2010

Inhoudsopgave

Voordat u de machine voor de eerste keer in gebruik neemt

3

14Onderho

3Niet geschikt voor de wasdroger De buitenkant van de machine

14Het filte

4Veiligheidsgestruecties

14

4Installatie

15Probleme

4Veiligheid

15De mac

4Een programma onderbreken

15Oververhi

4Verpakkingsmateriaal

15Het drog

5Recyclinhet wasgoed wordt niet droog

of

6Kindveiligheid droog.

15

6Algemeen

15Foutmeld

Kindveilige start

16Technisc

7Beschrijving van de wasdroger

16Standaar

8Bedieningspaneel

17Service

Adviezen vóór ingebruikname wasdroger

9

17

9Is het wasgoed gecentrifugeerd?

18Installati

Stoffen die geschikt zijn voor de wasdroger.

18Plaatsing

Stoffen die niet geschikt zijn voor de wasdroger. 9

19De stelp

9Statische elektriciteit

19Luchtafvc

10wasdroger gebruiken

22Elektrisch

10Sorteer uw wasgoed op soort

23Deuroph

10Zet de hoofdschakelaar aan.

24Wijzigen

Open de deur, doe het wasgoed

28Beknopt

in de wastrommel en sluit de d'our.

28Textiel

10Kies een programma.

28Zet de

Kies een programma en evt.

28Doe het

12Druk op de Start-toets gewenste opties.

28

12Droogprogramma beëindigd

28Druk op

13Instellingen

28Droogpro

13Hoe u de instellingen kunt kiezen: Als het droogprogramma is

28

13Taal beëindigd

13Kindveilige start

13Geluidssignaal

13Element 2

Voordat u de machine voor de eerste keer in gebr

Niet geschikt voor de wasdroger

Sommige stoffen zijn niet geschikt voor de wasdroger. Lees altijd de instructies op het wasetiket van elk kledingstuk en volg deze op. U vindt meer informatie in het hoofdstuk "Adviezen vóór ingebruikname wasdroger".

OPM!

Als u de wasdroger voor de eerste keer in gebruik neemt of lange tijd niet hebt gebruikt, hoort u soms een licht bonkend geluid. Dit is volkomen normaal en zal na een paar droogbeurten verdwijnen.

Veiligheidsinstructies

Lees de Gebruiksaanwijzing en bewaar deze op een veilige

moeten instructies ontvangen over het gebruik van de machine van een persoon die verantwoordelijk is voor hun veiligheid.

- Houd kinderen onder toezicht om ervoor te zorgen dat ze niet met de machine spelen.

WAARSCHUWING!

Schakel de droogtrommel nooit uit voordat het

get gehele programma is afgewerkt. Indien u dit to doet, moet u het wasgoed onmiddellijk uit de droogtrommel halen en uitspreiden zodat het kar

- De elektrische installatie, indien vereist, mo worden uitgevoerd door een gekwalificeerde elektromonteur.

- De wasdroger mag uitsluitend worden gebruik voor machinaal drogen zoals beschreven in deze handleiding.

- Reparaties en onderhoud op het gebied veiligheid of prestaties moeten door een gekwalificeerd persoon worden uitgevoerd.

- Beschadigde netvoedingskabels mogen uitsluitend worden vervangen door een gekwalificeerde elektromonteur.

- Voldoende ventilatie is vereist om te voorkomen dat rook van open vuur of van apparaten die andere brandstoffen gebruiken in de ruimte komen waar de droogtrommel draait.

- Probeer geen vuil wasgoed in de droogtrommel te drogen.

- Kleding en textiel die zijn besmeurd met spijsolie, aceton, alcohol, benzine, kerosine, vlekkenverwijderaar, terpentine, wasverwijderaar moeten in heet water met extra wasmiddel worden gewassen voordat ze in de wasdroger gaan.

- Artikelen zoals schuimrubber, latex, kunststof, waterdicht textiel, met rubber beklede articlele

en kledingstukken of kussens met schuimrubbervulling mogen niet worden gedroogd in de droogtrommel.

- Wasverzachters of soortgelijke producten moeten worden gebruikt overeenkomstig aanbevelingen van de wasmiddelfabrikant.

- De machine is niet bedoeld voor gebruik personen (waaronder kinderen) met beperkt fysieke of geestelijke capaciteiten of een gebrek aan ervaring en kennis. Deze pers

uikt arkoelen.

Installatie

vžie het hoofdstuk "Installatie".

Veiligheid

- De wasdroger mag niet worden gebruikt voor kledingstukken of textielartikelen die thuis chemisch zijn gereinigd, of materiaal dat reststoffen of brandbare vloeistoffen bevat.

- De wasdroger is voorzien van een dampen overhittingsbeveiliging. Deze schakelt de machine uit als de temperatuur te hoog wordt

WAARSCHUWING!

Als de wasdroger in bedrijf is, wordt de achterkant van de machine zeer heet. Laat de machine volledig afkoelen alvorens de achterkant aan te raken.

Een programma onderbreken

U kunt een droogprogramma stoppen door:

of, de deur te openen. De trommel zal dan elen automatisch stoppen.

• op de hoofdschakelaar te drukken.
• Druk drie seconden op de Stop-toets.

Als u de droogtrommel weer in bedrijf wilt ste hoeft u alleen maar de deur te sluiten en op Start-toets te drukken.

Verpakkingsmateriaal

door Gelieve verpakkingsmateriaal te sorteren e overeenkomstig de plaatselijke voorschriften.

Veiligheidsinstructies

Recycling

Deze machine is zodanig ontworpen dat deze geschikt is voor recycling. Om letsel te voorkomen, moet de machine onbruikbaar worden gemaakt als u hebt besloten deze als afval te verwijderen. Neem contact op met de plaatselijke autoriteiten voor informatie over waar en hoe uw machine op correcte wijze kan worden gerecycled.

Kindveiligheid

Algemeen

WAARSCHUWING!

Laat kinderen nooit spelen met de wasdroger.

De droogtrommel start niet automatisch als de deur wordt gesloten (bijvoorbeeld als een kind de deur van binnenuit sluit). Om te voorkome dat kinderen een programma starten of een programma veranderen dat al is gestart, kunt de optie Kindveilige start activeren.

Kindveilige start activeren/deactiveren

Om het instellingenmenu te openen:

1. Schakel de machine uit met de hoofdschakelaar.

2. Druk op de toets Stop en schakel de mach de in met de hoofdschakelaar. Druk daarna 5 ke ind binnen 10 seconden op de toets Stop.

3. Kies de instelling die u wilt wijzigen door d programmakiezer te draaien.

4. Druk eenmaal op de toets Stop.

5. Volg de beschrijving hieronder voor het wijzigen en opslaan van de instelling.

6. Druk op Start om terug te gaan naar het programmamenu.

U kunt de Kindveilige start activeren om te voorkomen dat kinderen de machine aanzetten.

1. Draai de programmakiezer en kies "Kindveilige start aan" of "Kindveilige start uit".

2. Druk eenmaal op de toets Stop om de inste op te slaan.

U kunt de Kindveilige start tijdelijk uitschakelen door tegelijkertijd op Start en Stop te drukken. Kindveilige start wordt 3 minuten buiten werking gesteld.

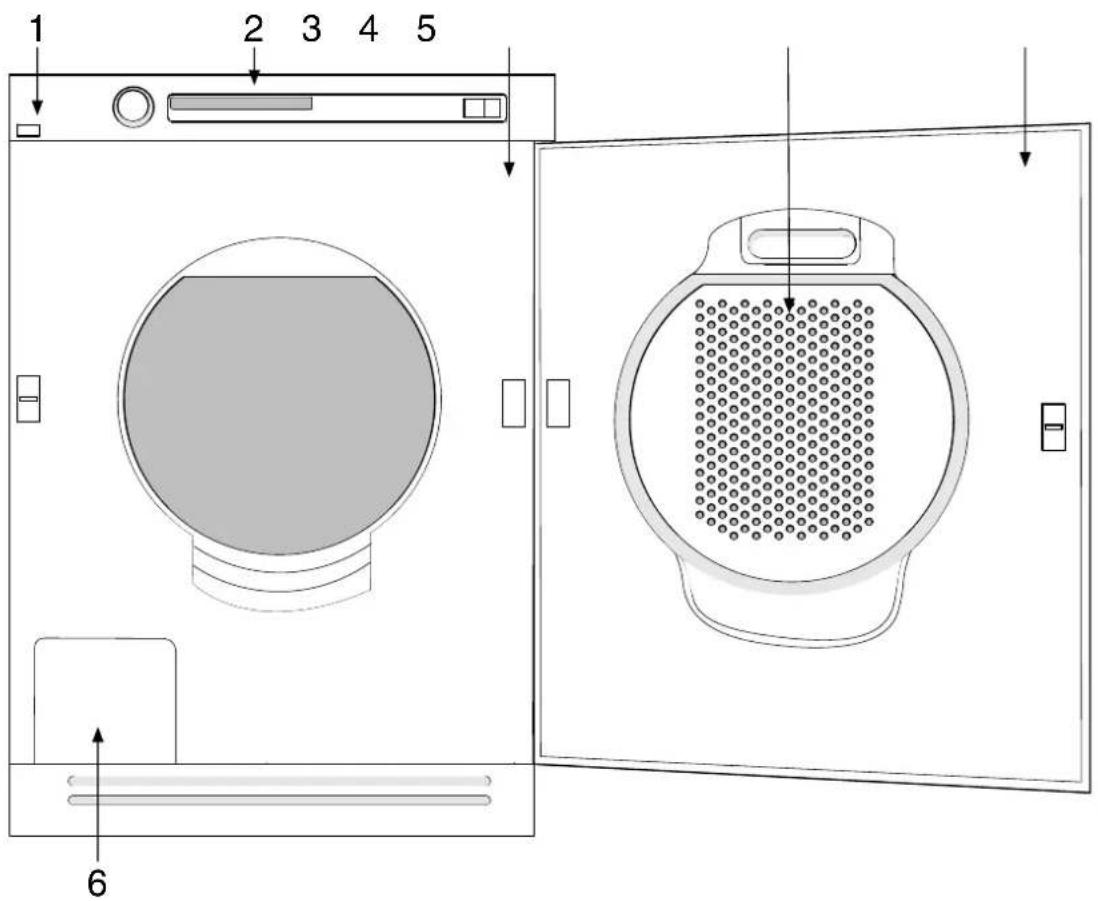

Beschrijving van de wasdroger

Buitendeur5.Hoofdschakelaar1.

Ventilator (achter klep)6.Bedieningspaneel2.

Filter7.Typeplaatje3.

Filterhouder4.

Start4Hoofdschakelaar1

Stop5Programmakiezer2

Display3

Adviezen vóór ingebruikname wasdroger

Hier volgen een aantal tips voordat u de wasdroger in gebruik neemt.

Is het wasgoed gecentrifugeerd?

Wasgoed dat u in de wasdroger wilt droger te zijn gecentrifugeerd op minimaal 1000 rpn. Een hoger toerental bespaart energie en ver de droogtijd.

Stoffen die geschikt zijn voor de wasdroger.

☐ Dit symbool betekent dat de stof geschij voor de wasdroger. Katoen, badstof en synthetisch materiaal zijn het meest geschikt de wasdroger. Kledingstukken worden zachter als deze in de wasdroger worden gedroogd niet worden uitgehangen.

OPM!

Gebruik van de wasdroger veroorzaakt geen noemenswaardige slijtage van het textiel. De pluizen in het filter bestaan uit stof en vez die zich vormen als kledingstukken en andere textiel worden gebruikt.

Stoffen die niet geschikt zijn voor de wasdroger.

Dit symbol betekent dat de stof niet gesch is voor de wasdroger. Sommige stoffen kunnen smelten of een brandrisico vormen als zij word kort blootgesteld aan hitte, en andere stoffen kunnen hun vorm verliezen of krimpen.

Niet geschikt voor de wasdroger

• Textiel met de aanduiding "Niet drogen bij warmtebron".
• kledingstukken die thuis chemisch gereinigd voor zijn.
• schuimplastic
  • en materiaal van glasvezel
• wollen artikelen mogen niet in de wasdroger worden gedroogd omdat zij dan kunnen vervilten.

Statische elektriciteit

Om de kans op statische elektriciteit in uw wassigond na centrifugeren te verkleinen, kunt u: * Gebruik wasverzachter tijdens het wassen.

- wacht vijf minuten nadat het droogprogramma is beeindigd voordat u de deur opent en hi wasgoed uit de wasdroger haalt.

OPM!

Als de deur tijdens het programma wordt geopend, zal het programma worden onderbroken en dient weer vanaf het begin te worden gestart. Als gevolg hiervan kan het wasgoed te vochtig of te droog zijn.

wasdroger gebruiken

Hieronder volgen stapsgewijs instructies om uNømaal droog

helpen optimale resultaten met uw wasdroger N°male temperatuur. Deze programma's

verkrijgen.

Sorteer uw wasgoed op soon

U verkrijgt de meest optimale

droogresultaten als het wasgoed van

hetzelfde soort is. Maak ritssluitingen en kno los en riemen vast, sorteer het wasgoed e de belading en de temperatuur in.

Zet de hoofdschakelaar aan.

∠

Open de deur, doe het

wasgoed in de wastrommel sluit de deur.

4 Kies een programma.

Richtlijnen voor het gebruik van specifieke programma's.

De programma's Extra droog, Kastdroog en Normaal droog zijn voorzien van twee temperatuurinstellingen. Normale temperatuur maar ook een lage temperatuur voor kwets kledingstukken.

Extra droog

Normale temperatuur. Dit programma is voor wasgoed dat bijzonder moeilijk droog wordt, spijkerbroeken met heel dikke naden.

Kastdroog

Normale temperatuur. Deze programma's

schakelen het verwarmingselement uit als hetverwarmingselement iets later uit dan Normaal wasgoed droog is, maar voordat het "kurkdroogog. Probeer de verschillende programma's uit wordt. Het Kastdroog programma schakelt het om te achterhalen welke het beste werkt. Gebr verwarmingselement iets later uit dan Normaadeze programma's als u wilt dat het wasgoed droog. Probeer de verschillende programma's voikomen droog wordt.

om te achterhalen welke het beste werkt.

deze programma's als u wilt dat het wasgoed volkomen droog wordt.

uNdemaal droog

'Nomale temperatuur. Deze programma's

schakelen het verwarmingselement uit als het wasgoed droog is, maar voordat het "kurkdroog" wordt. Het Kastdroog programma schakelt het verwarmingselement iets later uit dan Normaal droog. Probeer de verschillende programma's uit oppen om te achterhalen welke het beste werkt. Gebr deze programma's als u wilt dat het wasgoed volkomen droog wordt.

Extra droog

Energie besparen. Dit programma is voor wasgoed dat bijzonder moeilijk droog wordt, zoals spijkerbroeken met heel dikke naden.

Kastdroog

Energie besparen. Deze programma's schakelen het verwarmingselement uit als het wasgoed droog is, maar voordat het "kurkdroog" wordt. H Kastdroog programma schakelt het verwarmingselement iets later uit dan Normaal droog. Probeer de verschillende programma's uit om te achterhalen welke het beste werkt. Gebr deze programma's als u wilt dat het wasgoed volkomen droog wordt.

Normaal droog

Zoals Energie besparen. Deze programma's schakelen het verwarmingselement uit als het wasgoed droog is, maar voordat het "kurkdroog" wordt. H Kastdroog programma schakelt het

tverwarmingselement iets later uit dan Normaal droog. Probeer de verschillende programma's uit opm te achterhalen welke het beste werkt. Gebradeze programma's als u wilt dat het wasgoed voitkomen droog wordt.

Gstrijdkroog

Dit programma schakelt het verwarmingselement uit als het wasgoed nog net vochtig genoeg is te worden gestreken of geperst.

wasdroger gebruiken

Programmatabel

Hier worden een paar voorbeelden gegeven van energie- en tijdverbruik van een paar vers programma-instellingen Het verbruik varieert afhankelijk van de kamertemperatuur, vochtigheid, wa variaties in de stroomtoevoer en de geselecteerde opties.

Voor onderstaande verbruikswaarden zijn de voorwaarden als volgt:

23 °CTemperatuur van inlaatlucht:

55 %Vochtgehalte van inlaatlucht:

Normaal of laagDroogtemperatuur:

3000WVerwarmingsvermogen:

Programmatabel

	MateriaalProgramma	Temperatuur	Max. lading kg)	Energieverbruik (ongeveer kWh)		Programmatijd (ongeveer uren en minuten.)
							1600 rpm800
Extra droog	Katoen, linnen	Normaal	7,0	4,4	4,1	2:01	1:55
Kastdroog	Katoen, linnen	Normaal	7,0	4,1	3,8	1:51	1:45
Normaal droog	Katoen, linnen1)	Normaal	7,0	3,5	3,4	1:31	1:30
Extra\ droc	kreukbestendig, poly-ester/katoen	Laag	3,5	2,3		1:53
Kastdroog[KCK]	kreukbestendig, poly-ester/katoen	Laag	3,5	2,0		1:28
Normaal\ droo[HQCD]	kreukbestendig, poly-ester/katoen	Laag	3,5	1,8		1:23
Strijkdroog	Katoen, linnen	Normaal	7,0	3,1	2,8	1:48	1:45
1 Dit programma is conform EN 61121.Energie- en tijdverbruik conform EN 61121.

wasdroger gebruiken

5 Druk op de Start-toets Resterende droogtijd

6 Droogprogramma beëindigd De tekst "Gereed" verschijnt op h als het programma is beëindigd

Binnen enkele minuten na het starten van

het droogprogramma verschijnt op het displayAchterverlichting

een schatting van de resterende droogtijd.

Bijvoorbeeld: "1:35" betekent dat het drogen het wasgoed ongeveer 1 uur en 35 minute

De daadwerkelijke resterende tijd kan hoger

dan de geschatte tijd op het display. De

resterende tijd wordt dan weergegeven als

totdat de lading voldoende droog is.

Twee minuten nadat het droogprogramma gestopt is, schakelt de achterverlichting op de display op optutsen over op de modus energiebesparing.

zijn OPM!

"0:15" • Reinig het filter na elke droogbeurt.

Een programma stoppen of wijzigen

Druk op de Stop en houd deze drie secon

ingedrukt.

WAARSCHUWING!

OPM!

Het programma wordt gewoon verder afgewerkt. als u de programmakiezer draait nadat u ho programma heeft gestart.

Als het filter verstopt raakt, bestaat de kans de automatische overhittingsbeveiliging van de machine in werking wordt gesteld. Om de

rkt machine weer te kunnen starten, dient u het et filter te reinigen en de machine ongeveer 30 minuten te laten afkoelen.

Wasgoed toevoegen of verwijderen

U kunt de droogtrommel stoppen na het starten

van een programma door de deur te openen. meer wasgoed in de droogtrommel of haal en wasgoed uit, sluit de deur en druk op de

Start-toets. Na een aantal minuten verschijnt een

nieuwe schatting van de resterende

programmatijd op de display.

Als het droogprogramma is beëindigd

Haal de kledingstukken uit de wasdroger en sl de deur om te voorkomen dat kleine kinderen de machine klimmen. Zet de hoofdschakelaar ui

Instellingen

Hoe u de instellingen kunt kiezen:

• Taal
- Kindveilige start
- Geluidssignaal
- Element 2

Om het instellingenmenu te openen:

1. Schakel de machine uit met de hoofdschakelaar.
2. Druk op de toets Stop en schakel de machine in met de hoofdschakelaar. Druk daarna 10 seconden op de toets Stop.
3. Kies de instelling die u wilt wijzigen door de programmakiezer te draaien.
4. Druk eenmaal op de toets Stop.
5. Volg de beschrijving hieronder voor het wijzigen en opslaan van de instelling.
6. Druk op Start om terug te gaan naar het programmamenu.

Taal

1. Draai de programmakiezer om te kiezen uit: US English, English, svenska, dansk, norsk, Français, Deutsch, Italiano, Espanol, Русский, Nederlands.
2. Druk eenmaal op de toets Stop om de instelling op te slaan.

Kindveilige start

U kunt de Kindveilige start activeren om te voorkomen dat kinderen de machine aanzetten.

1. Draai de programmakiezer en kies "Kindveilige start aan" of "Kindveilige start uit".
2. Druk eenmaal op de toets Stop om de instelling op te slaan.
   U kunt de Kindveilige start tijdelijk uitschakelen door tegelijkertijd op Start en Stop te druk start wordt 3 minuten buiten werking gesteld.

Geluidssignaal

1. Draai de programmakiezer en kies "Geluidssignaal aan" of "Geluidssignaal uit" om in te wasdroger met een geluidssignaal moet aangeven dat het programma klaar is of dat er opgetreden.
2. Druk eenmaal op de toets Stop om de instelling op te slaan.

Element 2

1. Draai de programmakiezer en kies "Element 2 aan" (3000W/16A) of "Element 2 uit" (195 de warmteafgifte te verhogen of te verlagen.
2. Druk eenmaal op de toets Stop om de instelling op te slaan.

Onderhoud en reiniging

Het filter reinigen

De buitenkant van de machine reinigen

Het filter dient na elke droogbeurt te wordereinigen

gereinigd. In geval van zeer hard water kanu het dient de buitenkant van de machine en het filter kalkaanslag bevatten. Controleer het filteprogrammapaneel te reinigen met een mild op kalkaanslag als u dit reinigt, en reinig behoofilvaakmiddel. Gebruik geen oplosmiddelen zo nodig met de hand in een lauw sopje. omdat deze de machine kunnen beschadigen.

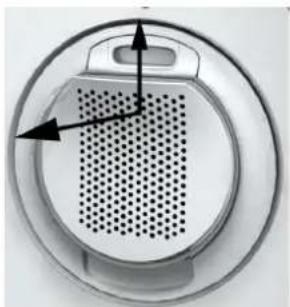

1. Pak het filter vast bij de handgreep en naar u toe.

Spit het machine niet schoon met een slang besproei deze ook niet met water.

1. Trek het filter uit de houder.

Voorkom dat er zich stof ophoopt rond de machine. Zorg ervoor dat de omgeving van de wasdroger schoon en koel blijft; hitte en vocht verlengen de droogtijden.

1. Open het filter en verwijder met de hand de pluizen. Gebruik een zachte, droge doek om eventuele aanslag te verwijderen.

1. Plaats het filter terug in de houder.

OPM!

In geval van hard water moet u het filter met water spoelen om kalkaanslag te verwijderen. Gebruik, indien nodig, een spons en een beetje vaatwasmiddel. Droog het filter voorzichtig met een handdoek. Als u de kalkaanslag niet kunt verwijderen, moet u een nieuw filter aanschaffen bij de leverancier die u de droogtrommel heeft verkocht.

Problemen verhelpen

De machine wil niet starten

Controleer of

• de deur goed is gesloten.
• de hoofdschakelaar is aangezet.
• de stekker in het stopcontact zit.
• de zekeringen in uw huis intact zijn. twee stroomonderbrekers om dit te controleren. U kunt niet altijd aan de zien of een stroomonderbreker defect
• de oververhittingsbeveiliging niet in werking gesteld (zie hieronder).
• dat het filter geplaatst en schoon is.

Oververhittingsbeveiliging

De oververhittingsbeveiliging zorgt ervoor dat wasdroger wordt gereset als de temperatuur hoog wordt, bijvoorbeeld omdat het filter is verstopt door stof.

• Reinig het filter.
• De oververhittingsbeveiliging wordt automatisch gereset als de machine is afgekoeld.

Het drogen duurt te lang.

- Controleer of het filter niet is verstopt (Zie hoofdstuk " Onderhoud en reiniging").

Het wasgoed wordt niet droog of te droog.

Verwissel De deur is geopend terwijl het programma draait, waardoor de vochtmetingsfunctie wordt buitenkant verstoord.

Foutmeldingen

• Als "Max. programmatijd" op het display verschijnt, is de maximale programmatijd bereikt. Lees "Drogen duurt te lang " in he hoofdstuk "Problemen verhelpen" voor deinformatie over wat u moet doen.

•teAls ""Filter reinigen" op het display verschijnt, moet het filter worden gereinigd.

- Druk op de Stop-toets om foutmeldingen te sluiten.

Technische informatie

Technische gegevens

850 mmHoogte:

595 mmBreedte:

585 mmDiepte:

47 kgGewicht:

111 ITrommelinhoud:

6,5kgMaximale droogcapaciteit

52 rpmToerental:

Zie typeplaatje.Nominaal vermogen:

Roestvrij staalMateriaal van trommel:

Materiaal van behuizing:

Gemoffeld en thermisch verzinkt plaatstaal of roestvrij staal.

Boven op de wasmachine of vrijstaandInstellingen

1,7 m polypropyleen leidingAfvoerslang:

Standaard testen

Europa:

Droogprestaties:	EN 611 21 (95/13/EEC).
	Normaal droog, 6,5 kg katoen.

Energieverklaring:	EN 611 21 (95/13/EEC).
	Normaal droog, 6,5 kg katoen.

IEC 60 704-2-6.Testmethode voor geluidsmeting:

Service

Voordat u contact opneemt met de serviceafdeling

Voordat u contact opneemt met de serviceafdeling, dient u eerst na te gaan of storing eventueel zelf kunt verhelpen. Zie de hoofdstukken "Problemen verhelpen" en "Onderhoud en reiniging".

Als u dtoch contact op wilt nemen met de serviceafdeling, dient u na te gaan wat het modelnummer, de typeaanduiding en het serienummer is.

U vindt het modelnummer op de voorzijde van de

Gebruiksaanwijzing, en op het paneel van de machine. De typeaanduiding en het serienummer zijn te vinden op het typeplaatje.

Installatie

Plaatsing van de wasdroger

De wasdroger kan vrijstaand of boven op wasmachine worden geplaatst. Omdat de wasdroger warmte produceert mag deze ni een te kleine ruimte worden geplaatst. Bij kleine ruimte, zal het drogen langer duren tengevolge van de beperkte ventilatie.

WAARSCHUWING!

De wasdroger op de wasmachine plaatsen:

1. Verwijder de kantelbeveiliging.

• De elektrische installatie moet altijd door gekwalificeerd persoon worden uitgevoerd.
• De machine mag niet worden geplaatst acht een afsluitbare deur, een schuifdeur of een deur met scharnieren tegenover die van de wasdroger.
• De ventilatieopeningen in de plint mogen niet worden afgesloten door een kleed of iets dergelijks.

ZeeDraai de twee schroeven los zoals wordt aangegeven op de achterkant van de

achtewasmachine.

Om de ventilatie te verbeteren, verdient het 3. Zet de kantelbeveiliging vast met de schroever aanbeveling de deur naar de ruimte waar de zoals wordt getoond op de afbeelding.

wasdroger staat, open te laten staan.

Vrijstaand

De wasdroger kan naast de wasmachine worden geplaatst. Houd een opening van minimaal 5 mm aan tussen de wasmachine en wasdroger.

Stapelen

De droogtrommel kan bovenop een wasmachine worden geplaatst. Gebruik in dit geval de stapelhulpstukken (cups voor de voetjes en anti-kantelbeugels) die bij de machine worden geleverd. In een zak in de trommel zitten twee cups voor de voetjes en twee anti-kantelbeugels bevinden zich op de achterkant van de machine onderin de linkerhoek.

Installatie

1. Plak de plastic cups ten behoeve van de voorste voetjes van de wasdroger op de bovenplaat van de wasmachine. Dit is belangrijk, want u weet pas zeker dat de wasdroger correct op de wasmachine is geplaatst als de voetjes van de wasdroger de plastic cups zitten.

Breek lipjes A en B af die respectievelijk en rechts zijn gemonteerd. Verwijder vervolgens het papier van de zelfklevende onderkant van de plastic cups.

1. Laat de voorste voetjes van de wasdroger ne in de plastic cups en zorg ervoor dat de trommeldroger in evenwicht staat.

1. Plak de plastic cups zodanig dat de "lipjes" die met pijlen zijn gemarkeerd, tegen de voor- of zijrand van de bovenplaat zitten en druk deze stevig hierop vast. Breek daarna de overige lipjes af.

De ⁰¹ stelpootjes afstellen deze

Schroef de voetjes naar binnen of naar buiten, zodat de droogtrommel stabiel en in evenwicht op de grond of, bij stapelen, op de wasmachi staat. Draai daarna de borgmoeren aan.

1. Druk het uitdrukgat op de achterkant van de wasdroger open (niet verwijderen, alleen maar—openen) met een hamer en een schroevendraaier.

Verbruikte lucht moet vanuit de wasdroger naar een afvoerbuis of een afvoerkanaal in de muur worden geleid via de meegeleverde ventilatieslang.

1. Druk de wasdroger in de metalen beugels. Houd tegelijkertijd de voorrand 10 mm tot 20 mm cm omhoog.

Installatie

Aansluiting op de trommeldroger

De lucht in de wasdroger kan op drie worden afgevoerd: via de achterkant, de linkerkant en de rechterkant. Eén gat is de wasdroger wordt geleverd. De andere gaten zijn afgedicht. De wasdroger wordt met een aansluitstuk (1), een trekband ventilatieslang (3).

Aansluiting op het afvoerkanaal

madereventilatieslang moet via de kortste en mees rechtstreekse route van de wasdroger naar de openvoerbuis worden geleid. Knip of snij een stuk twee en de ventilatieslang af als deze te lang is. geleverd de slang eventueel verlengen tot maximaal

On meter (binnendiameter 102 mm). Als u een langere slang nodig hebt, is een slang met een grotere binnendiameter vereist om het ventilatorvermogen van de wasdroger te handhaven. Zorg ervoor dat bochten in de slang zo geleidelijk mogelijk lopen. Als bochten van S noodzakelijk zijn, mogen er maximaal vier in de slang zitten. Meer bochten zullen het ventilatievermogen van de wasdroger verminderen.

Installatievoorbeelden

U monteert het luchtafvoersysteem als volgt:

1. Schuif de ventilatieslang op het aansluitstuk en zet deze vast met de trekband.
2. Verwijder de afsluitdop als u de ventilatieslang wilt aansluiten op één van de gaten die nog niet open zijn.
3. Monteer het aansluitstuk met de ventilatieslang op het gat.
4. Plaats de afsluitdop op het open gat.

WAARSCHUWING!

De lucht uit de wasdroger mag niet worden ge via afvoerbuizen die worden gebruikt voor machines die benzine of andere brandstoffen gebruiken.

Installatie

Installatie in een hete omgeving

Als u de wasdroger plaatst in een kleine Alstede ventilatieslang naar een afvoerkanaal in met een hoge luchtvochtigheid, waar de de muur loopt, dient u door plaatsing van een temperatuur hoger dan 25° C is, bestaat devertkaterooster te voorkomen dat er koude luch dat er zich condens in een bocht verzamelhaan bienen stroomt. Dit rooster dient buiten te luchtstroom blokkeert. Dit leidt tot slechte worden geplaatst.

droogresultaten. Om dit te voorkomen, moet de slang zo worden gemonteerd dat deze niet naar boven loopt (a), maar in een horizontale positie is (b) of vanaf de wasdroger naar beneden loopt.

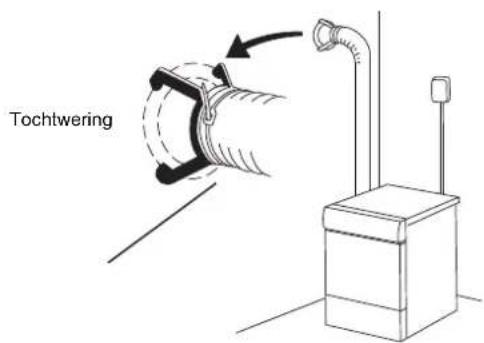

Als er maar één afvoerbuis vanuit de ruimte lo moet een tochtwering worden gemonteerd.

Deze accessoires zijn verkrijgbaar bij uw leverancier.

Installatie

Elektrische installatie

Als de machine vanuit de fabriek met een stekker wordt geleverd, kan deze op een geaarde wandcontactdoos worden aangesloten. In andere gevallen moet er door een gekwalificeerd persoon een permanente aansluiting worden gemaakt met een multipolaire stroomonderbreker.

Aansluiting bij levering

De machine wordt geleverd als 3-Phase, 400V, 50Hz, met een warmteafgifte van 3000W en heeft een 16A stekker. Overige aardlekschakelaars moeten van type A zijn.

Muntbediening

De machine kan ook met behulp van munten worden bediend. In deze gevallen moet de installatie worden uitgevoerd door een gekwalificeerd persoon.

Bij deze installatie is een verbindingskabel nodig om de muntmeter van stroom te voorzien. Deze verbindingskabel kan worden besteld onder fabrieksonderdeelnummer 92 090 95.

De muntmeter kan twee signaallijnen gedurende perioden van maximaal 10 minuten kortsluiten.

De bedoeling hiervan is om de gebruiker de tijd te geven de machine te vullen, het programma te kiezen en het programma te starten nadat de munten zijn ingevoerd.

"Munt inwerpen" verschijnt in het display als de machine wordt gestart met de hoofdschakelaar.

Deurophanging

Sluithaak4.Scharnierpennen (boven en bened

Scharnieren (links en rechts)5.Afdekplaatje2.

Plint6.Kunststofpluggen (op de boven-

3.

en benedenrand)

Deurophanging

U kunt de deur naar keuze links of rechts ophangen.

Wijzigen draairichting deur:

1. Verwijder de plint.

2. Verwijder het scharnier, twee schroeven.

1. Til de deur omhoog en haal deze weg. Ondersteun hierbij de deur.

2. Verwijder beide scharnierpennen (boven en onder). Monteer deze op de andere kant de machine. Plaats het scharnier terug.

1. Draai de schroeven (13 in totaal) op de binnenkant van de deur los.

1. Haal de binnenkant van de deur los (omlaagtrekken en verwijderen).

2. Verwissel de vergrendeling (magneetslot) en de afdekplaat. Draai eerst de schroef los waarmee de vergrendeling (magneetslot) op zijn plaats wordt gehouden. Verwijder vervolgens de afdekplaat met een platte

schroevendraaier. Plaats de vergrendeling (magneetslot) terug en plaats de afdekplaat aan de andere kant.

1. Bevestig de binnenkant van de deur met de schroeven (13 in totaal).

2. Verplaats de plastic pluggen op de boven- en benedenrand van de deur. Gebruik hierbij een platte schroevendraaier.

3. Draai de twee schroeven los waarmee de handgreep op de deur vastzit. Druk de twee kunststof pluggen in de schroefgaten aan de andere kant uit de deur. Gebruik de twee schroeven om de handgreep aan de andere kant van de deur vast te zetten en druk of kunststof pluggen in de gaten waar de handgreep eerder zat.

4. Plaats de deur door de schroeven van de scharnieren iets los te draaien en daarna de deur vast te zetten en te sluiten. Zet de scharnieren weer vast. Zet de plint weer op zijn plaats.

Notities

Beknopte handleiding

1 Textiel

• Droog textielartikelen van hetzelfde

materiaal samen zodat zij zo gelijkmatig mogelijk droog worden.

Zet de hoofdschakelaar aan.

Doe het wasgoed in de droogkast

- Sluit de deur.

4 Kies een programma en evt. gewenste opties.

• Draai de programmakiezer op het gewenste programma.
• Kies opties en instellingen.

5 Druk op de Start-toets.

6 Droogprogramma beëindigd

• "GEREED" verschijnt op het display als het programma is beëindigd.
• Reinig het filter na elke droogbeurt.

7 Als het droogprogramma is beëindigd

- Zet de hoofdschakelaar uit en sluit de deur.
