Type product	Gaming laptop
Merk	MSI
Model	GE63 8SE-006BE
Processor	Intel Core i7-8750H
Grafische kaart	NVIDIA GeForce RTX 2060
Geheugen (RAM)	16 GB DDR4
Opslag	512 GB SSD + 1 TB HDD
Schermdiagonaal	15.6 inch
Schermresolutie	1920 x 1080 pixels
Besturingssysteem	Windows 10 Home
Afmetingen (B x D x H)	383 x 260 x 29.5 mm
Gewicht	2.4 kg
Voeding	230W AC-adapter
Accutype	Li-Ion, 51 Wh
Connectiviteit	Wi-Fi 802.11ac, Bluetooth 5.0
Poorten	3x USB 3.0, 1x USB-C, HDMI, Mini DisplayPort, RJ-45, audio combo
Toetsenbord	RGB-verlicht mechanisch toetsenbord
Koeling	Cooler Boost 5 met dubbele ventilatoren
Belangrijkste functies	Gaming-prestaties, VR-ready, Dragon Center software
Onderhoud en reiniging	Gebruik een zachte, droge doek; vermijd vloeistoffen
Veiligheid	Kensington-slot, vingerafdruklezer (optioneel)
Reserveonderdelen en repareerbaarheid	Accu en SSD gebruikersvervangbaar; neem contact op met MSI voor andere onderdelen
Algemene informatie	Geschikt voor intensief gebruik; garantie 2 jaar

Veelgestelde vragen - GE63 8SE-006BE MSI

Hoe zet ik de laptop aan?

Druk op de aan/uit-knop boven het toetsenbord.

Kan ik het geheugen upgraden?

Ja, het RAM-geheugen is uitbreidbaar tot 32 GB via twee DDR4 SO-DIMM-sleuven.

Hoe maak ik de ventilator schoon?

Schakel de laptop uit, verwijder het onderpaneel en gebruik perslucht om stof uit de ventilatoren te blazen.

Wat is de accuduur?

De accuduur varieert van 2 tot 4 uur, afhankelijk van gebruik. Voor gaming is het aan te raden de voeding aan te sluiten.

Ondersteunt de laptop VR?

Ja, hij is VR-ready dankzij de RTX 2060 grafische kaart.

Hoe pas ik de RGB-verlichting aan?

Gebruik de meegeleverde MSI Dragon Center software om de toetsenbordverlichting aan te passen.

Kan ik een externe monitor aansluiten?

Ja, via de HDMI of Mini DisplayPort aansluiting.

Waar vind ik de serienummer?

Het serienummer staat op het onderpaneel van de laptop of in het BIOS.

Is de laptop geschikt voor videobewerking?

Ja, de combinatie van Core i7 en RTX 2060 maakt videobewerking vloeiend.

Hoe reset ik de laptop naar fabrieksinstellingen?

Ga naar Instellingen > Update en beveiliging > Herstel en kies Deze pc opnieuw instellen.

GEBRUIKSAANWIJZING GE63 8SE-006BE MSI

Gebruikershandleiding

NOTEBOOK

Inleiding

Gefeliciteerd met de aanschaf van dit fraai ontworpen notebook. Wij zijn er zeker van dat dit prachtige notebook u een perfecte en professionele ervaring zal bieden. Wij zijn er trots op dat dit notebook grondig is getest en gecertificeerd met onze reputatie voor onovertroffen betrouwbaarheid en klanttevredenheid.

Uitpakken

Verwijder de verpakking en controleer de inhoud zorgvuldig. Neem onmiddellijk contact op met uw leverancier als er beschadigde of ontbrekende onderdelen zijn. Bewaar de doos en verpakkingsmaterialen om eventueel later voor verzending te kunnen hergebruiken. De verpakking dient de volgende inhoud te hebben:

▶ Notebook
▶ Verkorte handleiding
▶ AC/DC adapter en netsnoer
▶ Optionele draagtas

Productoverzicht

Dit gedeelte geeft een beschrijving van de basiskenmerken van het notebook. Het zal u helpen vertrouwd te raken met dit notebook voordat u deze in gebruik neemt. De afbeeldingen die hier worden getoond dienen uitsluitend als referentie.

Open bovenaanzicht

De afbeelding van het open bovenaanzicht en de beschrijving hieronder zullen u helpen bij het vertrouwd raken met het bedieningsgedeelte van uw notebook.

1. Webcam/ Webcam-LED/ interne microfoon

• Deze ingebouwde webcam kan worden gebruikt voor beeld, video-opname, conferencing, enz.
• De webcam-LED indicator die zich naast de webcam bevindt, licht op wanneer de webcamfunctie wordt geactiveerd en de LED gaat uit als deze functie wordt uitgeschakeld.
• Er is een ingebouwde microfoon die dezelfde werking heeft als een gewone microfoon.

2. Snelstartknoppen

Druk op de snelstartknoppen om de specifieke toepassingen of hulpprogramma's te activeren. De volgende sneltoetsen zijn alleen functioneel als de SCM-toepassing met het besturingssysteem is geïnstalleerd. Download SCM hulpprogramma van MSI website voor gemakkelijke en eenvoudige werking.

SSE (Optioneel)

• Dit notebook kan met een unieke toetsenbord manager-toepassing, SSE (SteelSeries Engine), zijn voorgeïnstalleerd Met deze applicatie kunnen gebruikers beschikken over verschillende combinaties van toetsenbord sneltoetsen afzonderlijk gedefinieerd voor specifieke toepassingen.
• Gebruik deze toets herhaaldelijk om te schakelen tussen toetsenbord 1 (laag 1), toetsenbord 2 (laag 2), toetsenbord 3 (laag 3), en toetsenbord 4 (laag 4).

Cooler Boost

• Maximaliseer met deze knop de snelheid van de ventilator voor de koeling van het notebook.
• De LED van de knop brandt wanneer de snelheid van de ventilator is ingesteld op de maximale stand; de LED gaat uit als de AUTO mode is geselecteerd.

3. Aan/Uit-knop / Aan/Uit LED/ GPU Mode LED

Voeding

Aan/Uittoets

• Gebruik deze knop om het notebook AAN en UIT te schakelen.
• Gebruik deze knop om het noteboek uit de slaapstand te halen.

Aan/uitled / GPU Mode LED

• Brandt wit als het notebook wordt ingeschakeld en de UMA GPU mode wordt geselecteerd.
• Knippert oranje als de eventueel ondersteunde discrete GPU mode is geselecteerd.
• LED knippert als het notebook in de slaapstand wordt geschakeld.
• De LED gaat uit als het notebook is uitgeschakeld.

4. Touchpad

Dit is het aanwijsapparaat van het notebook.

5. Status LED

Caps Lock

Brandt wanneer de Caps Lock-functie is ingeschakeld.

6. Toetsenbord

Het ingebouwde toetsenbord biedt alle functies van een volledig toetsenbord. Raadpleeg Gebruik van het toetsenbord voor bijzonderheden.

Vooraanzicht

1. Status LED

Draadloze LAN (WiFi)

• LED brandt als WLAN (Wi-Fi) functie is ingeschakeld.
• LED gaat uit wanneer deze functie is uitgeschakeld.

Batterijstatus

• LED brandt wanneer de batterij wordt opgeladen.
- Continu knipperen als de batterij leeg raakt. Als het probleem aanhoudt, neem dan contact op met je lokale geautoriseerde winkel of servicecentrum.
- De LED van de batterij gaat uit als de batterij volledig is opgeladen of indien de stroomadapter wordt losgekoppeld.

Indicator Stationsactiviteit

LED knippert wanneer het systeem interne opslagapparaten gebruikt.

Aanzicht rechterzijde

1. USB 3.1 Gen 1 Poort

USB 3.1 Gen 1, de SuperSpeed USB, levert de hogere interfacesnelheden voor het aansluiten van verschillende apparaten, zoals opslagapparaten, harde schijven, of videocamera's, en biedt meer voordelen over gegevensoverdracht met hoge snelheid.

2. Voedingsaansluiting

Deze aansluiting dient voor de aansluiting van de wisselstroomadapter voor de stroomvoorziening van het notebook.

3. Kaartlezer

De ingebouwde kaartlezer ondersteunt verschillende soorten geheugenkaarten. Raadpleeg de specificaties voor meer informatie.

4. Ventilator

De ventilator is ontwikkeld om het systeem te koelen. Zorg dat u de ventilator NIET blokkeert, zodat de lucht kan circuleren.

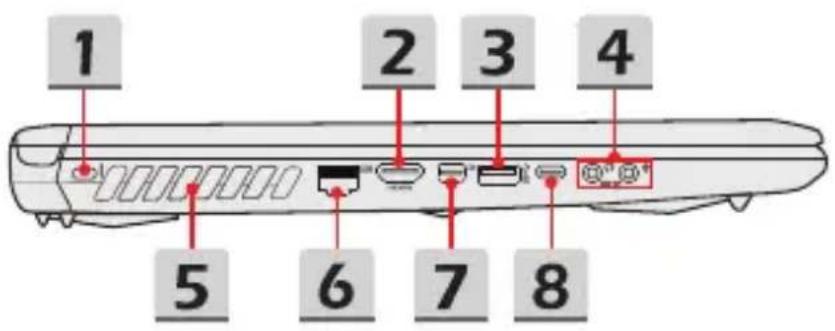

Zijaanzicht links

1. Kensington-slot

Dit notebook is voorzien van een Kensington-slot opening, die gebruikers in staat stelt om het notebook vast te zetten.

2. HDMI-aansluiting

HDMI

HDMI (High-Definition Multimedia Interface) technologie is de leidende interface in de industrie en de-facto standaard die high-definition (HD) met ultra high-definition (UHD) apparatuur verbindt.

3. USB 3.1 Gen 2 Poort

USB 3.1 Gen 2, de SuperSpeed USB 10Gbps, levert de hogere interfacesnelheden voor het aansluiten van verschillende apparaten, zoals opslagapparaten, harde schijven, of videocamera's, en biedt meer voordelen over gegevensoverdracht met hoge snelheid.

4. Audio Poort Aansluitingen

Biedt hoge geluidskwaliteit met stereosysteem en ondersteuning voor de HiFi-functie.

Microfoon

Gebruikt voor een externe microfoon.

Hoofdtelefoonuitgang/S/PDIF-uitgang

• Een aansluiting voor luidsprekers of hoofdtelefoons.
• De S/PDIF-aansluiting is ook voorzien voor het verzenden van digitale audio naar externe luidsprekers via een optische vezelkabel.

5. Ventilator

De ventilator is ontwikkeld om het systeem te koelen. Zorg dat u de ventilator NIET blokkeert, zodat de lucht kan circuleren.

6. RJ-45 Connector

De Ethernet-connector, met optionele overdrachtssnelheid van 10/100/1000/10000 megabit per seconde, wordt gebruikt om een LAN-kabel te verbinden voor netwerkverbinding.

7. Mini-DisplayPort

De Mini-DisplayPort is een miniatuurversie van de DisplayPort, met een geschikte adapter kan de Mini-display poort gebruikt worden als drive voor schermen met een VGA, DVI of HDMI interface.

8. USB 3.1 Gen 2 Poort (Type C)

USB 3.1 Gen 2, de SuperSpeed USB 10Gbps, levert de hogere interfacesnelheden voor het aansluiten van verschillende apparaten, zoals opslagapparaten, harde schijven, of videocamera's, en biedt meer voordelen over gegevensoverdracht met hoge snelheid.

De compacte en stijlvolle USB Type C connector heeft omkeerbare aansluitingen en kabelrichting, en ondersteunt 5V/3A draagbare oplaadstroom als netstroom is aangesloten. Echter, de maximum limiet voor draagbaar stroom opladen is tot 5V/1,5A terwijl alleen DC-voeding van de batterij is aangesloten.

Inleiding

Aanzicht achterzijde

1. Ventilator

De ventilator is ontwikkeld om het systeem te koelen. Zorg dat u de ventilator NIET blokkeert, zodat de lucht kan circuleren.

Onderzijde aanzicht

1. Ventilator

De ventilator is ontwikkeld om het systeem te koelen. Zorg dat u de ventilator NIET blokkeert, zodat de lucht kan circuleren.

2. Batterijreset-opening

Als de firmware van het systeem (EC) wordt geügraded of als het systeem is vastgelopen, 1) schakelt u het notebook uit; 2) schakelt u de netstroom uit; 3) steekt u een rechtgebogen paperclip 10 sec lang in deze opening; 4) sluit de netstroom aan 5) schakelt u het notebook in.

3. Stereo luidsprekers

Deze notebook kan worden uitgerust zijn met ingebouwde stereoluidsprekers speakers die de hoge kwaliteit geluid leveren, en HD audio-technologie ondersteunen.

Inleiding

4. Woofer-luidspreker

De woofer behoort lage audio-frequenties te reproduceren.

5. SSD Gleuf 1

De SSD M.2 gleuf, te vinden zoals weergegeven, onder de bodemdekking, ondersteunt het SSD apparaat met PCIe interface. Neem contact op met jouw geautoriseerde verkoper of servicecentrum voor verdere informatie.

6. SSD Gleuf 2

De SSD M.2 gleuf, te vinden zoals weergegeven, onder de bodemdekking, ondersteunt het SSD apparaat met PCIe of SATA interface. Neem contact op met jouw geautoriseerde verkoper of servicecentrum voor verdere informatie.

Gebruik van het toetsenbord

Dit notebook biedt een volledig toetsenbord. Om ervoor te zorgen dat het toetsenbord goed werkt, is het een must om de SCM-toepassing te installeren voordat u de functietoetsen gebruikt.

De Windows Logo-toets zit op het toetsenbord en wordt gebruikt voor Windows-specifieke functies, zoals het openen van het Start-menu en voor gebruik van het snelmenu.

Inleiding

Sneltoetsen

Gebruik de [Fn] combinatietoetsen op het toetsenbord om de specifieke toepassingen of tools te activeren. Met behulp van deze toetsen kunt u efficiënter werker.

Door gebruiker bepaald

- Druk op zowel Fn als F4 om de gebruiker-gedefinieerde toepassing te starten.

ECO Mode

- Druk op Fn en F5 om te schakelen naar ECO Mode, de energiebesparingsmodus met de SHIFT functie.

Webcam

- Druk op Fn en F6 om de Webcam functie in te schakelen. Nogmaals indrukken om de functie uit te schakelen.

- Webcam is uitgeschakeld onder de standaardinstellingen.

SHIFT

- Druk herhaaldelijk op Fn en F7 om te schakelen tussen Turbo Mode (optioneel)/ Sport Mode/ Comfort Mode/ ECO Mode om de prestatie te verschuiven naar gelang de behoefte van de gebruiker.

- Wees er bewust van dat Turbo Modus/ Sport Modus alleen beschikbaar zijn als de stroom is aangeschakeld.

- Raadpleeg het Handboek voor Notebook Softwaretoepassingen voor verdere informatie.

Airplane Mode

- Druk herhaaldelijk op Fn en F10 om de Vliegtuigmodus aan en uit te schakelen.

Het Tpuchpad uitschakelen of inschakelen

De touchpad-functie in- of uitschakelen.

De Sleep Mode inschakelen

De computer forceren om naar de slaapmodus te gaan (afhankelijk van de systeemconfiguratie). Druk op de Powertoets om het apparaat uit de slaapstand te halen.

Display wisselen

De output mode van het scherm schakelen tussen LCD, externe monitor en beide.

Meerdere schermen gebruiken

Als gebruikers een extra monitor op het notebook aansluiten, zal het systeem automatisch de aangesloten monitor detecteren. Gebruikers kunnen de instellingen van het scherm aanpassen.

• De monitor op het notebook aansluiten.
• De Windows-toets en ingedrukt houden en vervolgens op [P] toets drukken om [Project] te openen.
• Kies hoe u wilt dat uw scherm wordt getoond op het tweede scherm van de beschikbare keuzes, alleen pc-scherm, duplicaat, extend, en alleen tweede scherm.

Inleiding

De helderheid van het scherm instellen

De LCD-helderheid verhogen.

De LCD-helderheid verlagen.

Het geluidsniveau van de luidspreker instellen

Het volume van de ingebouwde luidspreker verhogen.

Het volume van de ingebouwde luidspreker verlagen.

De ingebouwde luidsprekers dempen.

De helderheid van de toetsenbordverlichting LED aanpassen (optioneel)

Verhoog de helderheid van de toetsenbordverlichting LEDs.

Verlaag de helderheid van het toetsenbordverlichting LEDs.

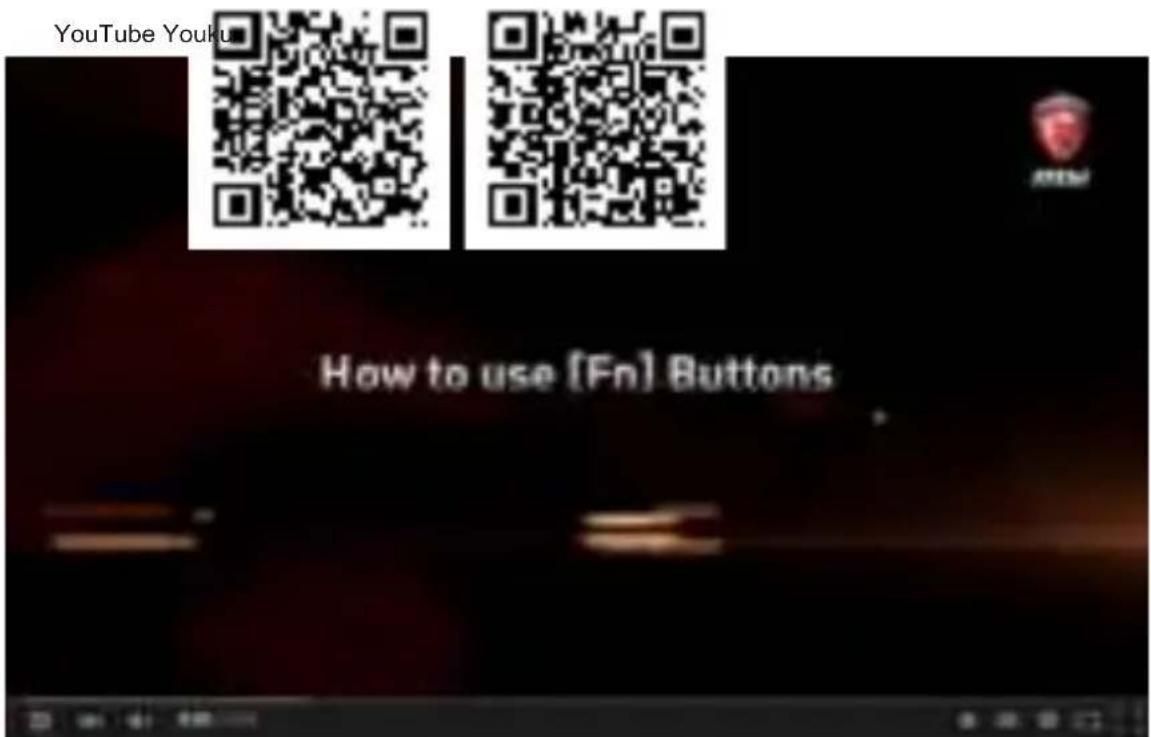

Video: Gebruik van de [Fn] toetsen

De hier genoemde specificaties zijn ter referentie en kunnen zonder voorafgaande kennisgeving worden gewijzigd. De daadwerkelijk verkochte producten kunnen per regio verschillen.

Bezoek de MSI officiële website op www.msi.com, of contacteer de lokale winkelier voor de juiste specificaties van het product.

Fysieke eigenschappen
Afmetingen	383mm (B) x 260mm (D) x 27,5mm (H) (optie 1)
	383mm (B) x 260mm (D) x 29,5mm (H) (optie 2)
Gewicht	2,2 kg (optie 1)
	2,49 kg (optie 2)
CPU
Pakket BGA
Mobiele Processor De nieuwste Intel	® CoreTM Processor Familie
Core Chip
PCH Intel	® 300 serie
Geheugen
Technologie DDR4, 2666
Geheugen 2 x DDR4 SO-DIMM gleuven
Maximum Tot 64GB
Voeding
	1 x 280W, 20V
	Voeding: 100-240V~, 50/60Hz
	Vermogen: 20V ==, 14A
	1 x 230W, 19,5V
	Voeding: 100-240V~, 50/60Hz
	Vermogen: 19,5V ==, 11,8A
	1 x 180W, 19,5V
	Voeding: 100-240V~, 50/60Hz
	Vermogen: 19,5V ==, 9,23A
Accu 6-cellenbatterij
RTC Batterij Ja
Opslag
HDD 1 x SATA interface voor 2,5" HDD apparaat
SSD	1 x M.2 gleuf, ondersteunt PCIe of SATA SSD apparaat1 x M.2 gleuf, ondersteunt PCIe SSD apparaat
I/O poort
USB	1 x USB 3.1 Gen 22 x USB 3.1 Gen 11 x USB 3.1 Gen 2 Type C
Audio Aansluitingen	1 x Mic-in1 x Hoofdtelefoon-out (S/PDIF-Out ondersteund)
Video Aansluitingen	1 x HDMI1 x Mini-DisplayPoort
LAN 1 x RJ-45
Kaartlezer	1 x ondersteunt SD3.0 optioneel/ SD/ MMC/ SDHC/ SDXC/MS
Communicatiepoort
LAN Ondersteund
Wireless LAN Ondersteund
Bluetooth Ondersteund
Beeld
LCD type 15,6" HD/ FHD/ UHD LED paneel
Video
Grafische kaart	NVIDIA® GeForce® discrete graphics met NVIDIA® OptimusTM ondersteundIntel® HD UMA graphicsMet optionele ondersteuning voor Virtual Reality
VRAM GDDR6, op grond van gpu-structuur
Webcam
Resolutie HD
Audio
Ingebouwde	2 x stereo speakers
luidsprekers	2 x ondersteunde woofer (optioneel)
