Producttype	Laptop
Merk	MSI
Model	GT75 8SG-005NL
Afmetingen (B x D x H)	428 x 314 x 34,6~58,1 mm
Gewicht	4,73 kg
Processor	Intel 8e generatie Core (Coffee Lake)
Geheugen	DDR4, 4 x SO-DIMM, tot 64 GB (2400/2666 MHz)
Opslag	1 x 2,5" HDD (SATA) + meerdere M.2 SSD-sleuven (PCIe/SATA)
Beeldscherm	17,3" FHD/UHD/4K LED
Grafische kaart	NVIDIA GeForce MXM (discreet) met GDDR6 VRAM
Voeding	AC/DC-adapter 330W (optie 1) of dubbele 230W (optie 2); 8-cel batterij
Poorten	5x USB 3.1 Gen 2, 1x Thunderbolt 3 (USB-C), HDMI, Mini-DisplayPort, RJ-45, audio (mic/headphone/line-in/line-out), SD-kaartlezer
Draadloos	Wi-Fi, Bluetooth
Webcam	FHD-resolutie, ingebouwde microfoon
Audio	2 stereoluidsprekers + 1 woofer, HD audio
Toetsenbord	Verlicht (optioneel) met sneltoetsen
Beveiliging	Kensington-slot, optionele TPM 2.0
Software	Dragon Center, Cooler Boost, SteelSeries Engine
Onderhoud en reiniging	Gebruik een zachte, droge doek; vermijd vloeistoffen; houd ventilatieopeningen vrij
Repareerbaarheid	RAM en SSD's kunnen worden geüpgraded; neem contact op met geautoriseerde service voor specifieke onderdelen

Veelgestelde vragen - GT75 8SG-005NL MSI

Hoe schakel ik de laptop in?

Druk op de aan/uit-knop op het toetsenbord. De voedings-LED gaat branden.

Hoe gebruik ik de sneltoetsen?

Houd de Fn-toets ingedrukt en druk op de gewenste functietoets (bv. F4 voor gebruikerstoepassing, F5 voor ECO-modus).

Wat is de batterijduur?

De batterijduur is afhankelijk van gebruik; gemiddeld 2-4 uur bij normaal gebruik. De batterij is een 8-cellig model.

Kan ik het geheugen upgraden?

Ja, er zijn 4 SO-DIMM-sleuven. Maximaal 64 GB DDR4 wordt ondersteund.

Hoe activeer ik de toetsenbordverlichting?

Gebruik de toetscombinatie Fn + pijltje omhoog/omlaag om de helderheid aan te passen (optionele functie).

Wat is de functie van Cooler Boost?

Druk op de Cooler Boost-knop om de ventilatorsnelheid te maximaliseren voor betere koeling tijdens intensief gebruik.

Hoe sluit ik een externe monitor aan?

Gebruik de HDMI-, Mini-DisplayPort- of Thunderbolt 3-poort. Druk daarna op Windows-toets + P om de weergave-instellingen te kiezen.

Wat moet ik doen als de laptop vastloopt?

Houd de aan/uit-knop 10 seconden ingedrukt om gedwongen uit te schakelen. Gebruik de batterijreset-opening aan de onderkant als dat niet werkt.

Ondersteunt deze laptop Virtual Reality?

Ja, met de NVIDIA GeForce MXM grafische kaart is optionele VR-ondersteuning beschikbaar.

Hoe reinig ik de laptop?

Gebruik een zachte, droge doek. Gebruik geen vloeistoffen, alcohol of schurende middelen. Houd ventilatieopeningen vrij van stof.

GEBRUIKSAANWIJZING GT75 8SG-005NL MSI

Gebruikershandleiding

Notebook

Inleiding

Gefeliciteerd met de aanschaf van dit fraai ontworpen notebook. Wij zijn er zeker van dat dit prachtige notebook u een perfecte en professionele ervaring zal bieden. Wij zijn er trots op dat dit notebook grondig is getest en gecertificeerd met onze reputatie voor onovertroffen betrouwbaarheid en klanttevredenheid.

Uitpakken

Verwijder de verpakking en controleer de inhoud zorgvuldig. Neem onmiddellijk contact op met uw leverancier als er beschadigde of ontbrekende onderdelen zijn. Bewaar de doos en verpakkingsmaterialen om eventueel later voor verzending te kunnen hergebruiken. De verpakking dient de volgende inhoud te hebben:

▶ Notebook
▶ Verkorte handleiding
▶ AC/DC adapter en netsnoer
▶ Optionele AC/DC adapter en netsnoer
▶ Optional DualPower Box
▶ Optionele draagtas

Productoverzicht

Dit gedeelte geeft een beschrijving van de basiskenmerken van het notebook. Het zal u helpen vertrouwd te raken met dit notebook voordat u deze in gebruik neemt. De afbeeldingen die hier worden getoond dienen uitsluitend als referentie.

Open bovenaanzicht

De afbeelding van het open bovenaanzicht en de beschrijving hieronder zullen u helpen bij het vertrouwd raken met het bedieningsgedeelte van uw notebook.

1. Webcam/ Webcam-LED/ interne microfoon

• Deze ingebouwde webcam kan worden gebruikt voor beeld, video-opname, conferencing, enz.
• De webcam-LED indicator die zich naast de webcam bevindt, licht op wanneer de webcamfunctie wordt geactiveerd en de LED gaat uit als deze functie wordt uitgeschakeld.
• Er is een ingebouwde microfoon die dezelfde werking heeft als een gewone microfoon.

2. Aan/uittoets/Voedings-LED

Voeding

Aan/Uittoets

• Gebruik deze knop om het notebook AAN en UIT te schakelen.
• Gebruik deze knop om het noteboek uit de slaapstand te halen.

Voeding LED

• Voedings-LED licht op als het notebook wordt ingeschakeld.
• LED knippert als het notebook in de slaapstand wordt geschakeld.
• De LED gaat uit als het notebook is uitgeschakeld.

3. Snelstartknoppen

Druk op de snelstartknoppen om de specifieke toepassingen of hulpprogramma's te activeren. De volgende sneltoetsen zijn alleen functioneel als de SCM-toepassing met het besturingssysteem is geïnstalleerd. Download SCM hulpprogramma van MSI website voor gemakkelijke en eenvoudige werking.

Dragon Center

• Op dit notebook kan als een hulpmiddel voor games, het Dragon Center, worden geïnstalleerd. Dit is een handige en efficiënte oplossing om games te spelen.
• Gebruik deze toets om de Dragon Center toepassing te gebruiken.

Cooler Boost

• Maximaliseer met deze knop de snelheid van de ventilator voor de koeling van het notebook.
• De LED van de knop brandt wanneer de snelheid van de ventilator is ingesteld op de maximale stand; de LED gaat uit als de AUTO mode is geselecteerd.

Windows Mediaspeler

• Druk op deze toets om Windows Mediaspeler te starten.
• Toets-led brandt als deze functie is geactiveerd.

SSE

• Dit notebook kan met een unieke toetsenbord manager-toepassing, SSE (SteelSeries Engine), zijn voorgeïnstalleerd Met deze applicatie kunnen gebruikers beschikken over verschillende combinaties van toetsenbord sneltoetsen afzonderlijk gedefinieerd voor specifieke toepassingen.
• Gebruik deze knop herhaaldelijk om te schakelen tussen toetsenbord configuraties.

4. Touchpad

Dit is het aanwijsapparaat van het notebook.

5. Toetsenbord

Het ingebouwde toetsenbord biedt alle functies van een toetsenbord van een notebook. Raadpleeg Gebruik van het toetsenbord voor bijzonderheden.

6. Status LED

Caps Lock

Brandt wanneer de Caps Lock-functie is ingeschakeld.

7. Status LED

Num Lock

Brandt wanneer de Num Lock-functie is ingeschakeld.

Inleiding

Vooraanzicht

1. Status LED

Draadloze LAN (WiFi)

• LED brandt als WLAN (Wi-Fi) functie is ingeschakeld.
• LED gaat uit wanneer deze functie is uitgeschakeld.

Batterijstatus

• LED brandt wanneer de batterij wordt opgeladen.
- Continu knipperen als de batterij leeg raakt. Als het probleem aanhoudt, neem dan contact op met je lokale geautoriseerde winkel of servicecentrum.
- De LED van de batterij gaat uit als de batterij volledig is opgeladen of indien de stroomadapter wordt losgekoppeld.

Indicator Stationsactiviteit

LED knippert wanneer het systeem interne opslagapparaten gebruikt.

Aanzicht rechterzijde

1. USB 3.1 Gen 2 Poort

USB 3.1 Gen 2, de SuperSpeed USB 10Gbps, levert de hogere interfacesnelheden voor het aansluiten van verschillende apparaten, zoals opslagapparaten, harde schijven, of videocamera's, en biedt meer voordelen over gegevensoverdracht met hoge snelheid.

2. Ventilator

De ventilator is ontwikkeld om het systeem te koelen. Zorg dat u de ventilator NIET blokkeert, zodat de lucht kan circuleren.

3. Kaartlezer

De ingebouwde kaartlezer ondersteunt verschillende soorten geheugenkaarten. Raadpleeg de specificaties voor meer informatie.

4. Kensington-slot

Dit notebook is voorzien van een Kensington-slot opening, die gebruikers in staat stelt om het notebook vast te zetten.

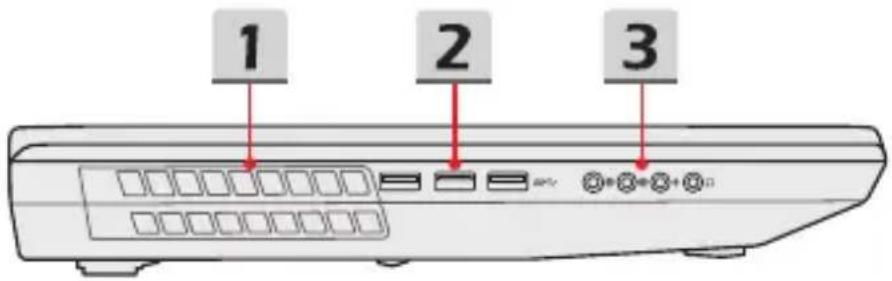

Zijaanzicht links

1. Ventilator

De ventilator is ontwikkeld om het systeem te koelen. Zorg dat u de ventilator NIET blokkeert, zodat de lucht kan circuleren.

2. USB 3.1 Gen 2 Poort

USB 3.1 Gen 2, de SuperSpeed USB 10Gbps, levert de hogere interfacesnelheden voor het aansluiten van verschillende apparaten, zoals opslagapparaten, harde schijven, of videocamera's, en biedt meer voordelen over gegevensoverdracht met hoge snelheid.

3. Audio Poort Aansluitingen

Lijnuitgang

Een aansluiting voor luidsprekers.

Lijningang

wordt gebruikt voor een extern audio-apparaat.

Microfoon

Gebruikt voor een externe microfoon.

Hoofdtelefoon

Een aansluiting voor luidsprekers of hoofdtelefoons.

Aanzicht achterzijde

1. Ventilator

De ventilator is ontwikkeld om het systeem te koelen. Zorg dat u de ventilator NIET blokkeert, zodat de lucht kan circuleren.

2. Mini-DisplayPort

De Mini-DisplayPort is een miniatuurversie van de DisplayPort, met een geschikte adapter kan de Mini-display poort gebruikt worden als drive voor schermen met een VGA, DVI of HDMI interface.

3. HDMI-aansluiting

HDMI (High-Definition Multimedia Interface) technologie is de leidende interface in de industrie en de-facto standaard die high-definition (HD) met ultra high-definition (UHD) apparatuur verbindt.

4. RJ-45 Connector

De Ethernet-connector, met optionele overdrachtssnelheid van 10/100/1000/10000 megabit per seconde, wordt gebruikt om een LAN-kabel te verbinden voor netwerkverbinding.

5. Thunderbolt (Type-C)(optioneel)

Thunderbolt™ 3 ondersteunt USB 3.1 verbinding, 4K display monitor output, tot

6. Voedingsaansluiting

Deze aansluiting dient voor de aansluiting van de wisselstroomadapter voor de stroomvoorziening van het notebook.

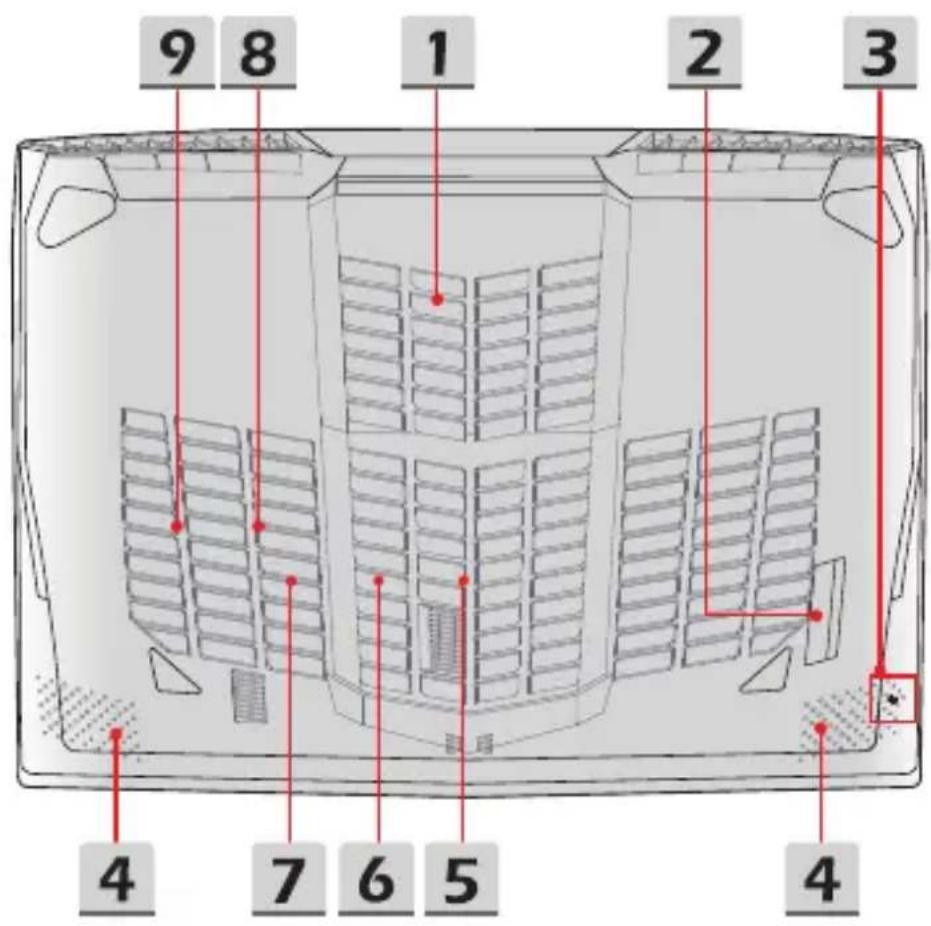

Onderzijde aanzicht

1. Ventilator

De ventilator is ontwikkeld om het systeem te koelen. Zorg dat u de ventilator NIET blokkeert, zodat de lucht kan circuleren.

2. Woofer-luidspreker

De woofer behoort lage audio-frequenties te reproduceren.

3. Batterijreset-opening

Als de firmware van het systeem (EC) wordt geügraded of als het systeem is vastgelopen, 1) schakelt u het notebook uit; 2) schakelt u de netstroom uit; 3) steekt u een rechtgebogen paperclip 10 sec lang in deze opening; 4) sluit de netstroom aan 5) schakelt u het notebook in.

4. Stereo luidsprekers

Deze notebook kan worden uitgerust zijn met ingebouwde stereoluidsprekers speakers die de hoge kwaliteit geluid leveren, en HD audio-technologie ondersteunen.

5. SSD gleuf 1 (optioneel)

De SSD M.2 gleuf, te vinden zoals weergegeven, onder de bodemdekking, ondersteunt het SSD apparaat met PCIe of SATA interface. Neem contact op met jouw geautoriseerde verkoper of servicecentrum voor verdere informatie.

6. SSD gleuf 2 (optioneel)

De SSD M.2 gleuf, te vinden zoals weergegeven, onder de bodemdekking, ondersteunt het SSD apparaat met PCIe of SATA interface. Neem contact op met jouw geautoriseerde verkoper of servicecentrum voor verdere informatie.

7. SSD gleuf 3 (optioneel)

De SSD M.2 gleuf, te vinden zoals weergegeven, onder de bodemdekking, ondersteunt het SSD apparaat met PCIe interface. Neem contact op met jouw geautoriseerde verkoper of servicecentrum voor verdere informatie.

8. SSD gleuf 4 (optioneel)

Dit notebook is uitgerust met een SSD M.2 gleuf die alleen Intel® SSD apparaten met PCIe interface ondersteunt. Probeer geen PCIe SSD van een ander merk op deze gleuf te installeren. Neem contact op met een geautoriseerde handelaar of een servicepunt voor informatie over product service.

9. SSD gleuf 5 (optioneel)

Dit notebook is uitgerust met een SSD M.2 gleuf die alleen Intel® SSD apparaten met PCIe interface ondersteunt. Probeer geen PCIe SSD van een ander merk op deze gleuf te installeren. Neem contact op met een geautoriseerde handelaar of een servicepunt voor informatie over product service.

Inleiding

Gebruik van het toetsenbord

Dit notebook biedt een volledig toetsenbord. Om ervoor te zorgen dat het toetsenbord goed werkt, is het een must om de SCM-toepassing te installeren voordat u de functietoetsen gebruikt.

De Windows Logo-toets zit op het toetsenbord en wordt gebruikt voor Windows-specifieke functies, zoals het openen van het Start-menu en voor gebruik van het snelmenu.

Sneltoetsen

Gebruik de [Fn] combinatietoetsen op het toetsenbord om de specifieke toepassingen of tools te activeren. Met behulp van deze toetsen kunt u efficiënter werker.

Door gebruiker bepaald

- Druk zowel op Fn als F4 om de User Defined applicatie te starten.

ECO Mode

- Druk op Fn en F5 om te schakelen naar ECO Mode, de energiebesparingsmodus met de SHIFT functie.

Webcam

- Druk op Fn en F6 om de Webcam functie in te schakelen. Nogmaals indrukken om de functie uit te schakelen.

- Webcam is uitgeschakeld onder de standaardinstellingen.

SHIFT

- Druk herhaaldelijk op Fn en F7 om te schakelen tussen Turbo Mode (optioneel)/ Sport Mode/ Comfort Mode/ ECO Mode om de uitvoering te veranderen naar de wens van de gebruiker.

- Wees er bewust van dat Turbo Mode/ Sport Mode alleen beschikbaar zijn als de stroom is aangeschakeld.

- Raadpleeg het Handboek voor Notebook Softwaretoepassingen voor verdere informatie.

Print Scherm

- Druk herhaaldelijk op Fn en F10 om de Airplane Mode aan en uit te schakelen.

Scroll Vergrendeling

• Druk op Fn and F10 om een screenshot te maken.

Het Tpuchpad uitschakelen of inschakelen

De touchpad-functie in- of uitschakelen.

Display wisselen

De output mode van het scherm schakelen tussen LCD, externe monitor en beide.

Meerdere schermen gebruiken

Als gebruikers een extra monitor op het notebook aansluiten, zal het systeem automatisch de aangesloten monitor detecteren.

Gebruikers kunnen de instellingen van het scherm aanpassen.

• De monitor op het notebook aansluiten.
• De Windows-toets en ingedrukt houden en vervolgens op [P] toets drukken om [Project] te openen.
• Kies hoe u wilt dat uw scherm wordt getoond op het tweede scherm van de beschikbare keuzes, alleen pc-scherm, duplicaat, extend, en alleen tweede scherm.

De helderheid van het scherm instellen

De LCD-helderheid verhogen.

+

De LCD-helderheid verlagen.

+

Het geluidsniveau van de luidspreker instellen

Het volume van de ingebouwde luidspreker verhogen.

Het volume van de ingebouwde luidspreker verlagen.

De ingebouwde luidsprekers dempen.

De helderheid van de toetsenbordverlichting LED aanpassen(optioneel)

Verhoog de helderheid van de toetsenbordverlichting LEDs.

Verlaag de helderheid van het toetsenbordverlichting LEDs.

Inleiding

Toepassing: Ware kleuren (optioneel)

Gebruikers kunnen met deze toepassing diverse kleurinstellingen kiezen voor de beste weergavebeleving. Raadpleeg de meegeleverde handleiding voor de software van het Notebook voor gedetailleerde instructies.

Ware kleuren

- Houd de Fn -toets ingedrukt, en druk dan op de Z -toets om de Ware Kleuren toepassing te starten.

Ware kleuren selecteren

- Houd de Fn -toets ingedrukt en druk dan op de A -toets om naar een andere weergavemodus over te stappen.

Video: Gebruik van de [Fn] toetsen

Bekijk de instructievideo op: https://www.youtube.com/watch?v=u2EGE1rzfrQ

De hier genoemde specificaties zijn ter referentie en kunnen zonder voorafgaande kennisgeving worden gewijzigd. De daadwerkelijk verkochte producten kunnen per regio verschillen.

Bezoek de MSI officiële website op www.msi.com, of contacteer de lokale winkelier voor de juiste specificaties van het product.

Fysieke eigenschappen
Afmetingen 428 (W) x 314 (D) x 34,6~58,1 (H) mm
Gewicht 4,73~4.565 kg
CPU
Pakket BGA
Mobiele Processor De nieuwste ntel	® Core TM Processor Familie
Core Chip
PCH Intel	® 300 serie
Geheugen
Technologie DDR4, 2400/ 2666 (optioneel)
Geheugen 4 x SO-DIMM gleuven
Maximum Tot 64GB
Opmerking	Intel ® 8th Gen Coffee Lake processors ondersteunen DDR4-2666 een DIMM Per Channel.Vooraf geïnstalleerde 8GB x2 of 16GB x2 geheugenmodules in gleuf 1 en gleuf 2 ondersteunen DDR4-2666.Extra geheugenmodules zou leiden tot degraden van geheugenprestaties naar DDR4-2400.

Inleiding

Voeding

AC/DC Adapter (optie 1)	1 x 330W, 19,5VVoeding: 100-240V~, 50/60HzVermogen: 19,5V ==, 16,9A
AC/DC Adapter (optie 2)	2 x 230W, 19,5VVoeding: 100-240V~, 50/60HzVermogen: 19,5V ==, 18ALet op dat Dual Power Box vereist is voor verbinding met dual AC/DC adapter.
Opmerking	De daadwerkelijke AC/DC adapter meegeleverd bij dit pakket kan verschillen, afhankelijk van het gekochte model.

Accu 8-cellenbatterij

RTC Batterij Ja

Opslag

HDD 1 x SATA interface voor 2,5" HDD apparaat
SSD (optie 1)	2 x M.2 gleuf, ondersteunt PCIe of SATA SSD apparaat1 x M.2 gleuf, ondersteunt PCIe SSD apparaat
SSD (optie 2)	2 x M.2 gleuf, ondersteunt PCIe of SATA SSD apparaat1 x M.2 gleuf, ondersteunt PCIe SSD apparaat2 x M.2 gleuven, ondersteunen ALLEEN Intel® PCIe SSD apparaten

I/O poort

USB 5 x USB 3.1 Gen 2
ThunderboltTM 3	1 x USB 3.1 Gen 2 Type-PCle, HDMI, DisplayPort verbinding ondersteund4K display monitor outputtot 40Gbps datasnelhedenTot 5V/3A draagbare oplaadstroom als stroomvoeding is aangesloten.
Audio Aansluitingen	1 x Mic-in1 x Hoofdtelefoon-out (S/PDIF-Out ondersteund)1 x Line-In1 x Line-Out
Video Aansluitingen	1 x HDMI1 x Mini-DisplayPoort
LAN 1 x RJ-45
Kaartlezer 1 x SD4.0
Communicatiepoort
LAN Ondersteund
Wireless LAN Ondersteund
Bluetooth Ondersteund
Beeld
LCD type 17,3" FHD/ UHD/ 4K LED paneel
Video
Grafische kaart	NVIDIA® GeForce® discrete MXM grafische kaartMet optionele ondersteuning voor Virtual Reality
VRAM GDDR6, op grond van gpu-structuur
Webcam
Resolutie FHD
Audio
Ingebouwde	2 x stereo speakers
luidsprekers	1 x woofer
Beveiliging
Trusted Platform Module (Optioneel)	TPM 2.0 is een op hardware gebaseerde versleutelingsapparaat dat samenwerkt met software metingen om een geavanceerdere en veiligere gegevensbeveiliging te vormen.TPM-functionaliteiten kunnen worden ingeschakeld in de BIOS instellingen waar van toepassing.Met professionele Windows-versies is BitLocker de standaard console verkrijgbaar voor TPM communicaties voor gegevensversleuteling.
