Producttype	Laptop
Merk	MSI
Model	GE73 8RF-230NL
Afmetingen (15,6")	383 mm (B) x 260 mm (D) x 29,5 mm (H)
Gewicht (15,6")	2,49 kg
Processor	8e generatie Intel® Core™ (BGA-pakket)
Geheugen	DDR4, 2400/2666 MHz, tot 32 GB (2 x SO-DIMM)
Opslag	1 x 2,5" SATA HDD + 1 x M.2 PCIe/SATA SSD + 1 x M.2 PCIe SSD
Beeldscherm	15,6" HD/FHD/UHD LED-paneel
Grafische kaart	NVIDIA® GeForce® discrete graphics met Optimus™
Video-uitgangen	1 x HDMI, 1 x Mini-DisplayPort
USB-poorten	3 x USB 3.1 + 1 x USB 3.1 Type-C
Audio	2 x stereo speakers + 2 x woofer (optioneel), Mic-in, Headphone-out (S/PDIF)
Netwerk	Gigabit LAN, Wi-Fi, Bluetooth
Voeding	230W of 180W AC/DC-adapter, 6-cellen batterij
Webcam	HD-resolutie met LED-indicator
Koeling	Cooler Boost-knop voor maximale ventilatorsnelheid
Toetsenbordverlichting	Instelbare helderheid via Fn-toetsen
Beveiliging	Kensington-slot
Onderhoud	Houd ventilatoren vrij van stof; gebruik een zachte doek voor reiniging
Reparaties en reserveonderdelen	M.2 SSD-sleuven en geheugensleuven toegankelijk; neem contact op met servicecentrum

Veelgestelde vragen - GE73 8RF-230NL MSI

Hoe schakel ik de webcam in of uit?

Druk op Fn + F6 om de webcam in of uit te schakelen. De standaardinstelling is uitgeschakeld.

Hoe gebruik ik de Cooler Boost-functie?

Druk op de Cooler Boost-knop om de ventilatorsnelheid maximaal te zetten. De LED brandt wanneer deze actief is.

Hoe stel ik de helderheid van het toetsenbordverlichting in?

Gebruik Fn + toets omhoog om de helderheid te verhogen en Fn + toets omlaag om te verlagen.

Hoe sluit ik een externe monitor aan?

Sluit de monitor aan via HDMI of Mini-DisplayPort. Druk vervolgens op Fn + F8 om de weergave modus te wisselen.

Hoe voer ik een batterijreset uit?

Schakel de laptop uit, koppel de stroomadapter los, steek een paperclip in het batterijreset-gat gedurende 10 seconden, sluit de adapter aan en zet de laptop aan.

Welke toetsen gebruiken om de ECO-modus in te schakelen?

Druk op Fn + F5 om over te schakelen naar de energiebesparende ECO-modus.

Hoe kan ik de touchpad uitschakelen?

Druk op Fn + F3 om de touchpad in of uit te schakelen.

Wat is het maximale geheugen dat ik kan installeren?

Het systeem ondersteunt tot 32 GB DDR4-geheugen via twee SO-DIMM-sleuven.

Hoe open ik de True Color-toepassing?

Houd Fn ingedrukt en druk op Z om True Color te starten. Gebruik Fn + A om van weergavemodus te wisselen.

Waar vind ik de nieuwste stuurprogramma's?

Bezoek de MSI officiële website (www.msi.com) en download de stuurprogramma's voor uw model.

GEBRUIKSAANWIJZING GE73 8RF-230NL MSI

Gebruikershandleiding

NOTEBOOK

Inleiding

Gefeliciteerd met de aanschaf van dit fraai ontworpen notebook. Wij zijn er zeker van dat dit prachtige notebook u een perfecte en professionele ervaring zal bieden. Wij zijn er trots op dat dit notebook grondig is getest en gecertificeerd met onze reputatie voor onovertroffen betrouwbaarheid en klanttevredenheid.

Uitpakken

Verwijder de verpakking en controleer de inhoud zorgvuldig. Neem onmiddellijk contact op met uw leverancier als er beschadigde of ontbrekende onderdelen zijn. Bewaar de doos en verpakkingsmaterialen om eventueel later voor verzending te kunnen hergebruiken. De verpakking dient de volgende inhoud te hebben:

Notebook
▶ Verkorte handleiding
▶ AC/DC adapter en netsnoer
Optionele draagtas

Productoverzicht

Dit gedeelte geeft een beschrijving van de basiskenmerken van het notebook. Het zal u helpen vertrouwd te raken met dit notebook voordat u deze in gebruik neemt. De afbeeldingen die hier worden getoond dienen uitsluitend als referentie.

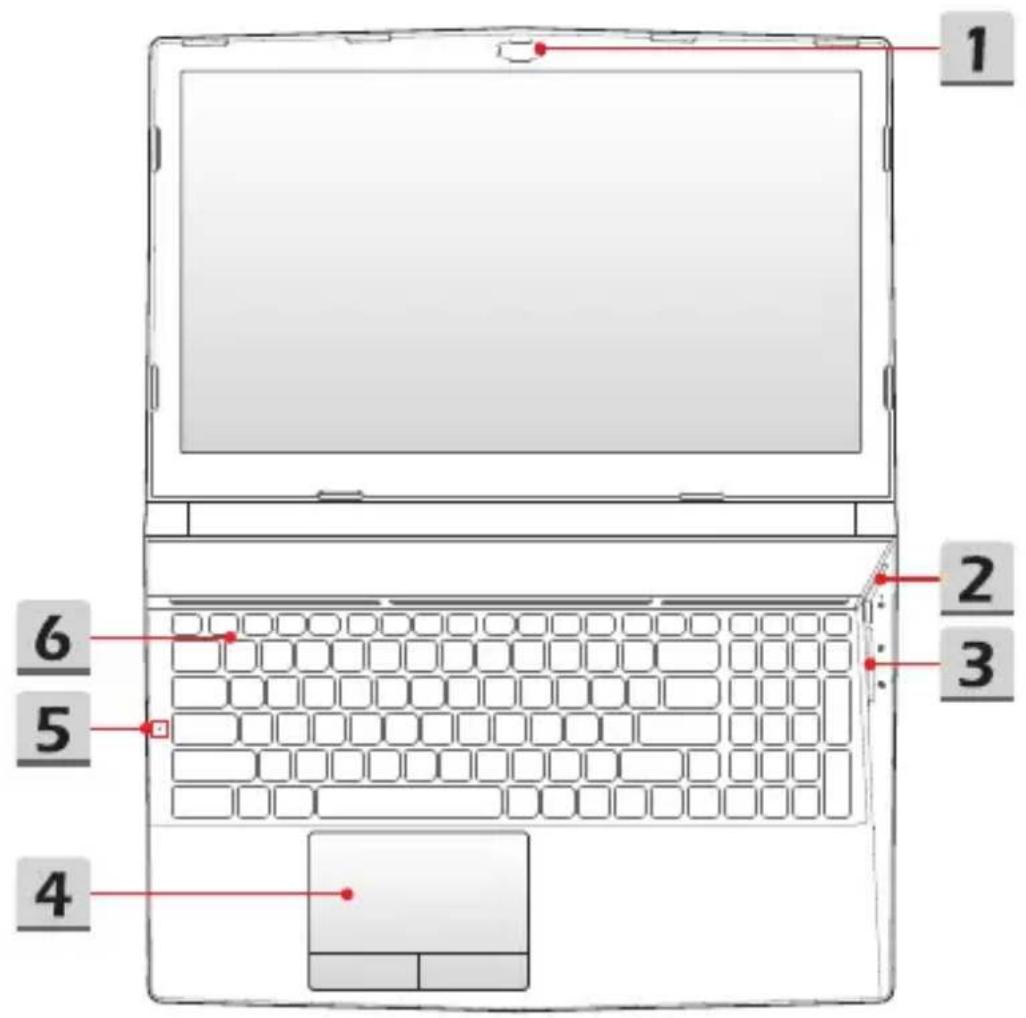

Open bovenaanzicht

De afbeelding van het open bovenaanzicht en de beschrijving hieronder zullen u helpen bij het vertrouwd raken met het bedieningsgedeelte van uw notebook.

1. Webcam/ Webcam-LED/ interne microfoon

• Deze ingebouwde webcam kan worden gebruikt voor beeld, video-opname, conferencing, enz.
• De webcam-LED indicator die zich naast de webcam bevindt, licht op wanneer de webcamfunctie wordt geactiveerd en de LED gaat uit als deze functie wordt uitgeschakeld.
• Er is een ingebouwde microfoon die dezelfde werking heeft als een gewone microfoon.

2. Snelstartknoppen

Druk op de snelstartknoppen om de specifieke toepassingen of hulpprogramma's te activeren. De volgende sneltoetsen zijn alleen functioneel als de SCM-toepassing met het besturingssysteem is geïnstalleerd. Download SCM hulpprogramma van MSI website voor gemakkelijke en eenvoudige werking.

SSE (Optioneel)

• Dit notebook kan met een unieke toetsenbord manager-toepassing, SSE (SteelSeries Engine), zijn voorgeïnstalleerd Met deze applicatie kunnen gebruikers beschikken over verschillende combinaties van toetsenbord sneltoetsen afzonderlijk gedefinieerd voor specifieke toepassingen.
• Gebruik deze toets herhaaldelijk om te schakelen tussen toetsenbord 1 (laag 1), toetsenbord 2 (laag 2), toetsenbord 3 (laag 3), en toetsenbord 4 (laag 4).

Cooler Boost

• Maximaliseer met deze knop de snelheid van de ventilator voor de koeling van het notebook.
• De LED van de knop brandt wanneer de snelheid van de ventilator is ingesteld op de maximale stand; de LED gaat uit als de AUTO mode is geselecteerd.

3. Aan/Uit-knop / Aan/Uit LED/ GPU Mode LED

Voeding

Aan/Uittoets

• Gebruik deze knop om het notebook AAN en UIT te schakelen.
• Gebruik deze knop om het noteboek uit de slaapstand te halen.

Aan/uitled / GPU Mode LED

• Brandt wit als het notebook wordt ingeschakeld en de UMA GPU mode wordt geselecteerd.
• Knippert oranje als de eventueel ondersteunde discrete GPU mode is geselecteerd.
• LED knippert als het notebook in de slaapstand wordt geschakeld.
• De LED gaat uit als het notebook is uitgeschakeld.

4. Touchpad

Dit is het aanwijsapparaat van het notebook.

5. Status LED

Caps Lock

Brandt wanneer de Caps Lock-functie is ingeschakeld.

6. Toetsenbord

Het ingebouwde toetsenbord biedt alle functies van een volledig toetsenbord. Raadpleeg Gebruik van het toetsenbord voor bijzonderheden.

Vooraanzicht

1. Status LED

Draadloze LAN (WiFi)

• LED brandt als WLAN (Wi-Fi) functie is ingeschakeld.
• LED gaat uit wanneer deze functie is uitgeschakeld.

Batterijstatus

• LED brandt wanneer de batterij wordt opgeladen.
- Continu knipperen als de batterij leeg raakt. Als het probleem aanhoudt, neem dan contact op met je lokale geautoriseerde winkel of servicecentrum.
- De LED van de batterij gaat uit als de batterij volledig is opgeladen of indien de stroomadapter wordt losgekoppeld.

Indicator Stationsactiviteit

LED knippert wanneer het systeem interne opslagapparaten gebruikt.

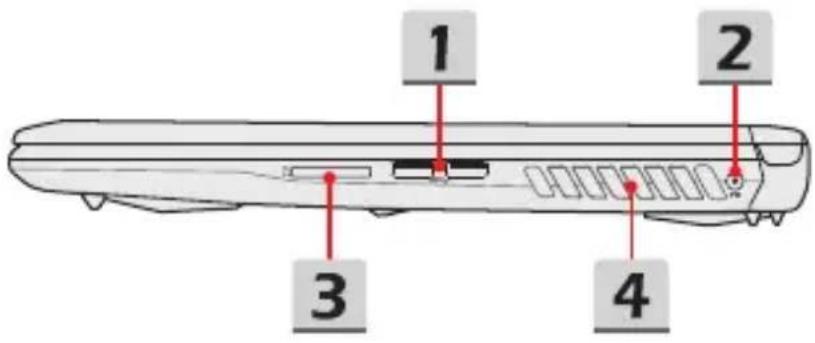

Aanzicht rechterzijde

1. USB 3.1 Poort

USB 3.1, the SuperSpeed USB, levert de hogere interfacesnelheden voor het aansluiten van verschillende apparaten, zoals opslagapparaten, harde schijven, of videocamera's, en biedt meer voordelen over gegevensoverdracht met hoge snelheid.

2. Voedingsaansluiting

Deze aansluiting dient voor de aansluiting van de wisselstroomadapter voor de stroomvoorziening van het notebook.

3. Kaartlezer

De ingebouwde kaartlezer ondersteunt verschillende soorten geheugenkaarten. Raadpleeg de specificaties voor meer informatie.

4. Ventilator

De ventilator is ontwikkeld om het systeem te koelen. Zorg dat u de ventilator NIET blokkeert, zodat de lucht kan circuleren.

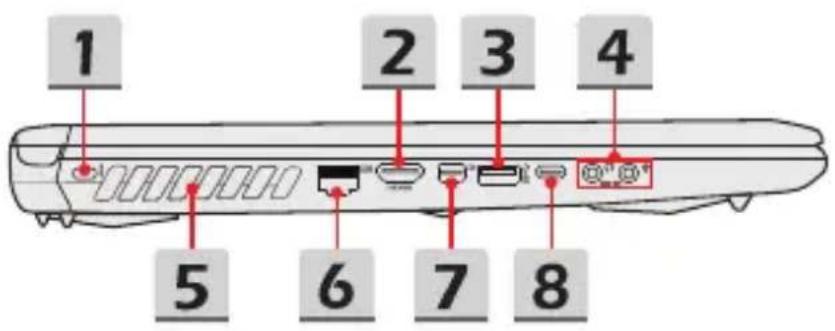

Zijaanzicht links

1. Kensington-slot

Dit notebook is voorzien van een Kensington-slot opening, die gebruikers in staat stelt om het notebook vast te zetten.

2. HDMI-aansluiting

HDMI (High-Definition Multimedia Interface) technologie is de leidende interface in de industrie en de-facto standaard die high-definition (HD) met ultra high-definition (UHD) apparatuur verbindt.

3. USB 3.1 Poort

USB 3.1, the SuperSpeed USB, levert de hogere interfacesnelheden voor het aansluiten van verschillende apparaten, zoals opslagapparaten, harde schijven, of videocamera's, en biedt meer voordelen over gegevensoverdracht met hoge snelheid.

4. Audio Poort Aansluitingen

Biedt hoge geluidskwaliteit met stereosysteem en ondersteuning voor de HiFi-functie.

Microfoon

Gebruikt voor een externe microfoon.

Hoofdtelefoonuitgang/S/PDIF-uitgang

- Een aansluiting voor luidsprekers of hoofdtelefoons.

- De S/PDIF-aansluiting is ook voorzien voor het verzenden van digitale audio naar externe luidsprekers via een optische vezelkabel.

5. Ventilator

De ventilator is ontwikkeld om het systeem te koelen. Zorg dat u de ventilator NIET blokkeert, zodat de lucht kan circuleren.

6. RJ-45 Connector

De Ethernet-connector, met optionele overdrachtssnelheid van 10/100/1000/10000 megabit per seconde, wordt gebruikt om een LAN-kabel te verbinden voor netwerkverbinding.

7. Mini-DisplayPort

De Mini-DisplayPort is een miniatuurversie van de DisplayPort, met een geschikte adapter kan de Mini-display poort gebruikt worden als drive voor schermen met een VGA, DVI of HDMI interface.

8. USB 3.1 Poort (Type C) (optioneel)

USB 3.1, de supersnelle USB, levert de hogere interfacesnelheden voor het aansluiten van verschillende apparaten, zoals opslagapparaten, harde schijven, of videocamera's, en biedt meer voordelen over gegevensoverdracht met hoge snelheid. De compacte en stijlvolle USB Type C connector heeft omkeerbare aansluitingen en kabelrichting, en ondersteunt schaalbare prestaties voor een toekomstbestendige oplossing, met inbegrip van USB 3.x, DisplayPort, PCIe, Audio en ondersteunde Thunderbolt 3 (optioneel).

Inleiding

Aanzicht achterzijde

1. Ventilator

De ventilator is ontwikkeld om het systeem te koelen. Zorg dat u de ventilator NIET blokkeert, zodat de lucht kan circuleren.

Onderzijde aanzicht

1. Ventilator

De ventilator is ontwikkeld om het systeem te koelen. Zorg dat u de ventilator NIET blokkeert, zodat de lucht kan circuleren.

2. Batterijreset-opening

Als de firmware van het systeem (EC) wordt geügraded of als het systeem is vastgelopen, 1) schakelt u het notebook uit; 2) schakelt u de netstroom uit; 3) steekt u een rechtgebogen paperclip 10 sec lang in deze opening; 4) sluit de netstroom aan 5) schakelt u het notebook in.

3. Stereo luidsprekers

Deze notebook kan worden uitgerust zijn met ingebouwde stereoluidsprekers speakers die de hoge kwaliteit geluid leveren, en HD audio-technologie ondersteunen.

Inleiding

4. Woofer-luidspreker

De woofer behoort lage audio-frequenties te reproduceren.

5. SSD Gleuf 1

De SSD M.2 gleuf, te vinden zoals weergegeven, onder de bodemdekking, ondersteunt het SSD apparaat met PCIe of SATA interface. Neem contact op met jouw geautoriseerde verkoper of servicecentrum voor verdere informatie.

6. SSD Gleuf 2

De SSD M.2 gleuf, te vinden zoals weergegeven, onder de bodemdekking, ondersteunt het SSD apparaat met PCIe interface. Neem contact op met jouw geautoriseerde verkoper of servicecentrum voor verdere informatie.

Gebruik van het toetsenbord

Dit notebook biedt een volledig toetsenbord. Om ervoor te zorgen dat het toetsenbord goed werkt, is het een must om de SCM-toepassing te installeren voordat u de functietoetsen gebruikt.

De Windows Logo-toets zit op het toetsenbord en wordt gebruikt voor Windows-specifieke functies, zoals het openen van het Start-menu en voor gebruik van het snelmenu.

Inleiding

Sneltoetsen

Gebruik de [Fn] combinatietoetsen op het toetsenbord om de specifieke toepassingen of tools te activeren. Met behulp van deze toetsen kunt u efficiënter werker.

Door gebruiker bepaald

- Druk op zowel Fn als F4 om de gebruiker-gedefinieerde toepassing te starten.

ECO Mode

- Druk op Fn en F5 om te schakelen naar ECO Mode, de energiebesparingsmodus met de SHIFT functie.

Webcam

- Druk op Fn en F6 om de Webcam functie in te schakelen. Nogmaals indrukken om de functie uit te schakelen.

- Webcam is uitgeschakeld onder de standaardinstellingen.

SHIFT

- Druk herhaaldelijk op Fn en F7 om te schakelen tussen Turbo Mode (optioneel)/ Sport Mode/ Comfort Mode/ ECO Mode/ Power Options om de prestatie te verschuiven naar gelang de behoefte van de gebruiker.

- Wees er bewust van dat Turbo Modus/ Sport Modus/ Comfort Modus alleen beschikbaar zijn als de stroom is aangeschakeld.

- Raadpleeg het Handboek voor Notebook Softwaretoepassingen voor verdere informatie.

Airplane Mode

- Druk herhaaldelijk op Fn en F10 om de Vliegtuigmodus aan en uit te schakelen.

Het Tpuchpad uitschakelen of inschakelen

De touchpad-functie in- of uitschakelen.

De Sleep Mode inschakelen

De computer forceren om naar de slaapmodus te gaan (afhankelijk van de systeemconfiguratie). Druk op de Powertoets om het apparaat uit de slaapstand te halen.

Display wisselen

De output mode van het scherm schakelen tussen LCD, externe monitor en beide.

Meerdere schermen gebruiken

Als gebruikers een extra monitor op het notebook aansluiten, zal het systeem automatisch de aangesloten monitor detecteren. Gebruikers kunnen de instellingen van het scherm aanpassen.

• De monitor op het notebook aansluiten.
• De Windows-toets en ingedrukt houden en vervolgens op [P] toets drukken om [Project] te openen.
• Kies hoe u wilt dat uw scherm wordt getoond op het tweede scherm van de beschikbare keuzes, alleen pc-scherm, duplicaat, extend, en alleen tweede scherm.

Inleiding

De helderheid van het scherm instellen

De LCD-helderheid verhogen.

De LCD-helderheid verlagen.

Het geluidsniveau van de luidspreker instellen

Het volume van de ingebouwde luidspreker verhogen.

Het volume van de ingebouwde luidspreker verlagen.

De ingebouwde luidsprekers dempen.

De helderheid van de toetsenbordverlichting LED aanpassen (optioneel)

Verhoog de helderheid van de toetsenbordverlichting LEDs.

Verlaag de helderheid van het toetsenbordverlichting LEDs.

Toepassing: Ware kleuren (optioneel)

This notebook may be pre-installed the True Color application. Gebruikers kunnen met deze toepassing diverse kleurinstellingen kiezen voor de beste weergavebeleving.

- Houd de Fn -toets ingedrukt, en druk dan op de Z -toets om de Ware Kleuren toepassing te starten.

- Houd de Fn -toets ingedrukt en druk dan op de A -toets om naar een andere weergavemodus over te stappen.

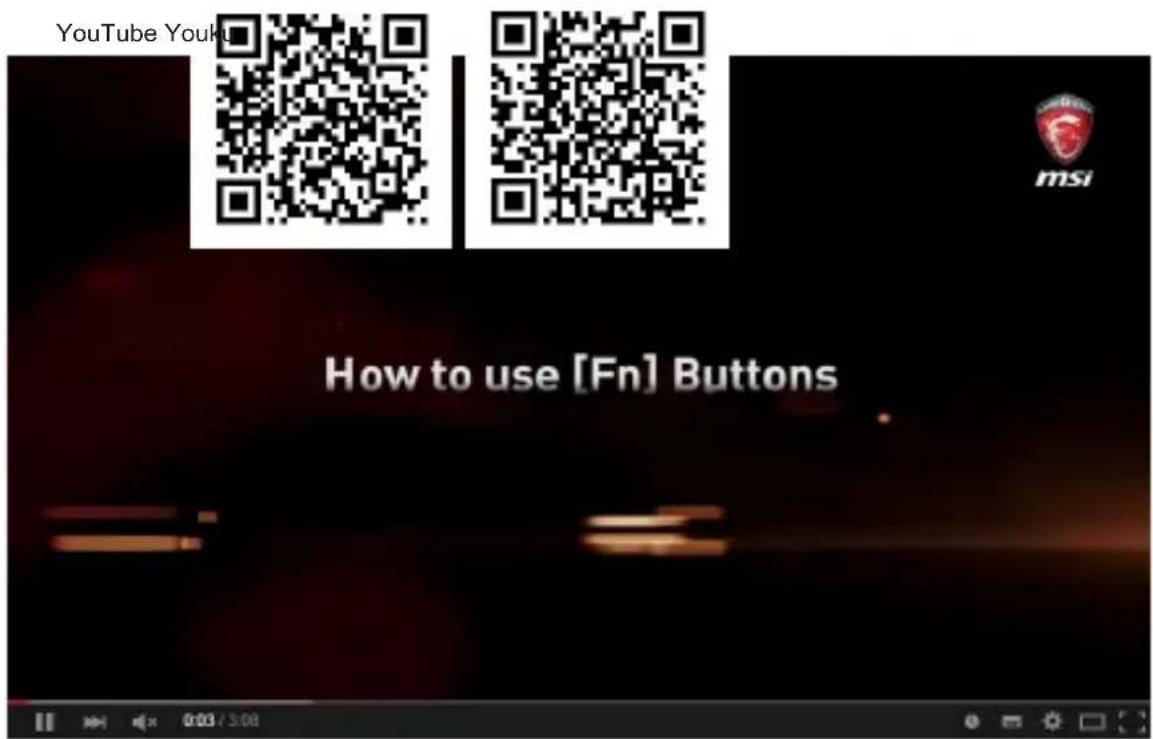

Video: Gebruik van de [Fn] toetsen

Bekijk de instructievideo op: https://www.youtube.com/watch?v=u2EGE1rzfrQ

De hier genoemde specificaties zijn ter referentie en kunnen zonder voorafgaande kennisgeving worden gewijzigd. De daadwerkelijk verkochte producten kunnen per regio verschillen.

Bezoek de MSI officiële website op www.msi.com, of contacteer de lokale winkelier voor de juiste specificaties van het product.

Fysieke eigenschappen
Afmetingen	383mm (B) x 260mm (D) x 29,5mm (H) (15,6")419,2mm (B) x 287,1mm (D) x 30,15mm (H) (17,3")
Gewicht	2,49 kg (15,6")2,89 kg (17,3")
CPU
Pakket BGA
Mobiele Processor 8th Gen Intel	® CoreTM Processor Familie
Core Chip
PCH Intel	® 300 serie
Geheugen
Technologie DDR4, 2400/ 2666 (optioneel)
Geheugen 2 x DDR4 SO-DIMM gleuven
Maximum Tot 32GB
Voeding
AC/DC adapter (1)(Optioneel)	1 x 230W, 19,5VVoeding: 100~240V, 50~60HzVermogen: 19,5V --- 11,8A
AC/DC adapter (2)(Optioneel)	1 x 180W, 19,5VVoeding: 100~240V, 50~60HzVermogen: 19,5V --- 9,23A
Accu 6-cellenbatterij
RTC Batterij Ja

Opslag

HDD 1 x SATA interface voor 2,5" HDD apparaat
SSD	1 x M.2 gleuf, ondersteunt PCIe of SATA SSD apparaat1 x M.2 gleuf, ondersteunt PCIe SSD apparaat
I/O poort
USB	3 x USB 3.11 x USB 3.1 Type C
Audio Aansluitingen	1 x Mic-in1 x Hoofdtelefoon-out (S/PDIF-Out ondersteund)
Video Aansluitingen	1 x HDMI1 x Mini-DisplayPoort
LAN 1 x RJ-45
Kaartlezer	1 x ondersteunt SD3.0 optioneel/ SD/ MMC/ SDHC/ SDXC/MS
Communicatiepoort
LAN Ondersteund
Wireless LAN Ondersteund
Bluetooth Ondersteund
Beeld
LCD type	15,6" HD/ FHD/ UHD LED paneel17,3" HD/ FHD/ UHD LED paneel
Video
Grafische kaart	NVIDIA® GeForce® discrete graphicsmet NVIDIA® OptimusTM ondersteundInte® HD UMA graphicsMet optionele ondersteuning voor Virtual Reality
VRAM GDDR5, op grond van gpu-structuur
Webcam
Resolutie HD
Audio
Ingebouwde	2 x stereo speakers
luidsprekers	2 x ondersteunde woofer (optioneel)
