Producttype	Laptop
Merk	MSI
Model	GV72 8RC-052NL
Schermdiagonaal	17,3 inch
Resolutie	1920 x 1080 pixels (Full HD)
Processor	Intel Core i5-8300H (8e generatie)
Werkgeheugen	8 GB DDR4
Opslag	128 GB SSD + 1 TB HDD
Grafische kaart	NVIDIA GeForce GTX 1050 (4 GB GDDR5)
Besturingssysteem	Windows 10 Home (64-bit)
Afmetingen (B x D x H)	419 x 287 x 29 mm
Gewicht	2,8 kg
Voeding	120 W netadapter, 3-cellig 41 Wh accu
Draadloze verbinding	Wi-Fi 802.11ac, Bluetooth 4.2
Aansluitingen	USB 3.1 (3x), USB-C, HDMI, mini-DisplayPort, Gigabit Ethernet, audio combo
Toetsenbord	Verlicht toetsenbord (SteelSeries)
Koeling	Cooler Boost 5 met dubbele ventilatoren
Geluidsuitvoer	2x 3 W luidsprekers, Nahimic 3 audio
Camera	720p webcam
Onderhoud en reiniging	Reinig het scherm met een zachte, droge doek. Gebruik geen agressieve schoonmaakmiddelen. Houd ventilatieopeningen vrij van stof.
Veiligheid	Plaats de laptop op een stevige, vlakke ondergrond. Niet blootstellen aan extreme temperaturen of vocht. Gebruik alleen meegeleverde adapter.
Repareerbaarheid / Reserveonderdelen	RAM en opslag zijn upgradebaar. Neem voor reparaties contact op met MSI Service of een erkend reparatiecentrum.
Algemene informatie	Garantie: 2 jaar. Raadpleeg de uitgebreide handleiding voor installatie en probleemoplossing.

Veelgestelde vragen - GV72 8RC-052NL MSI

Hoe zet ik de laptop aan?

Druk op de aan/uit-knop boven het toetsenbord. Houd deze kort ingedrukt tot het systeem opstart.

Hoe kan ik de helderheid van het scherm aanpassen?

Gebruik de sneltoetsen Fn + F5 (omlaag) of Fn + F6 (omhoog) op het toetsenbord.

Wat moet ik doen als de laptop oververhit raakt?

Zorg dat de ventilatieopeningen vrij zijn. Plaats de laptop op een harde ondergrond. Reinig de ventilatoren regelmatig met perslucht.

Hoe sluit ik een externe monitor aan?

Gebruik de HDMI- of mini-DisplayPort-uitgang. Druk op Fn + F8 om de weergavemodus te wijzigen (spiegelen/uitbreiden).

Kan ik het werkgeheugen upgraden?

Ja, de laptop heeft twee SO-DIMM-sleuven. U kunt het geheugen uitbreiden tot maximaal 32 GB DDR4.

Hoe maak ik een back-up van mijn bestanden?

Gebruik de ingebouwde Windows-back-upfunctie of maak een systeemimage via Configuratiescherm > Back-up en herstel.

Wat is de gemiddelde levensduur van de accu?

De lithium-ion accu gaat bij normaal gebruik ongeveer 2-3 jaar mee. De levensduur is afhankelijk van laadcycli en gebruik.

Hoe reinig ik het toetsenbord?

Gebruik perslucht om stof te verwijderen. Veeg de toetsen af met een licht vochtige doek. Dompel de laptop niet onder.

Waar vind ik de serienummer van de laptop?

Het serienummer staat op het label aan de onderkant van de laptop, en is ook te vinden in het BIOS of via MSI Help Desk.

Hoe schakel ik de toetsenbordverlichting in?

Druk op Fn + F9 om de SteelSeries-verlichting te activeren. Via de SteelSeries Engine-software kunt u de kleuren aanpassen.

GEBRUIKSAANWIJZING GV72 8RC-052NL MSI

Gebruikershandleiding

NOTEBOOK

Inleiding

Gefeliciteerd met de aanschaf van dit fraai ontworpen notebook. Wij zijn er zeker van dat dit prachtige notebook u een perfecte en professionele ervaring zal bieden. Wij zijn er trots op dat dit notebook grondig is getest en gecertificeerd met onze reputatie voor onovertroffen betrouwbaarheid en klanttevredenheid.

Uitpakken

Verwijder de verpakking en controleer de inhoud zorgvuldig. Neem onmiddellijk contact op met uw leverancier als er beschadigde of ontbrekende onderdelen zijn. Bewaar de doos en verpakkingsmaterialen om eventueel later voor verzending te kunnen hergebruiken. De verpakking dient de volgende inhoud te hebben:

Notebook
▶ Verkorte handleiding
▶ AC/DC adapter en netsnoer
Optionele draagtas
Optionele alles-in-eén applicatieschijf met de volledige versie van de gebruikershandleiding, drivers, hulpprogramma's en meer.

Productoverzicht

Dit gedeelte geeft een beschrijving van de basiskenmerken van het notebook. Het zal u helpen vertrouwd te raken met dit notebook voordat u deze in gebruik neemt. De afbeeldingen die hier worden getoond dienen uitsluitend als referentie.

Open bovenaanzicht

De afbeelding van het open bovenaanzicht en de beschrijving hieronder zullen u helpen bij het vertrouwd raken met het bedieningsgedeelte van uw notebook.

1. Webcam/ Webcam-LED/ interne microfoon

• Deze ingebouwde webcam kan worden gebruikt voor beeld, video-opname, conferencing, enz.
• De webcam-LED indicator die zich naast de webcam bevindt, licht op wanneer de webcamfunctie wordt geactiveerd en de LED gaat uit als deze functie wordt uitgeschakeld.
• Er is een ingebouwde microfoon die dezelfde werking heeft als een gewone microfoon.

2. Aan/uittoets / Aan/uitled / gpu-modusled

Voeding

Aan/Uittoets

• Gebruik deze knop om het notebook AAN en UIT te schakelen.
• Gebruik deze knop om het noteboek uit de slaapstand te halen.

Aan/uitled / gpu-modusled

• Brandt blauw als het notebook wordt ingeschakeld en de UMA gpu-modus wordt geselecteerd..
• Knippert oranje als de eventueel ondersteunde discrete gpu-modus is geselecteerd.
• LED knippert als het notebook in de slaapstand wordt geschakeld.
• De LED gaat uit als het notebook is uitgeschakeld.

3. Toetsenbord

Het ingebouwde toetsenbord biedt alle functies van een volledig toetsenbord. Raadpleeg Gebruik van het toetsenbord voor bijzonderheden.

4. Touchpad

Dit is het aanwijsapparaat van het notebook.

5. Status LED

Caps Lock

Brandt wanneer de Caps Lock-functie is ingeschakeld.

6. Status LED

Num Lock

Brandt wanneer de Num Lock-functie is ingeschakeld.

7. Snelstartknoppen

Druk op de snelstartknoppen om de specifieke toepassingen of hulpprogramma's te activeren. De volgende sneltoetsen zijn alleen functioneel als de SCM-toepassing met het besturingssysteem is geïnstalleerd. Zoek het SCM exe-bestand in de optionele all-in-een schijf die wordt geleverd met het pakket of het bestand van de website van MSI voor eenvoudig en probleemloos gebruik.

Cooler Boost	Maximaliseer met deze knop de snelheid van de ventilator voor de koeling van het notebook.De LED van de knop brandt wanneer de snelheid van de ventilator is ingesteld op de maximale stand; de LED gaat uit als de AUTO-modus is geselecteerd.
SSE (Optioneel)	Dit notebook kan met een unieke toetsenbord manager-toepassing, SSE (SteelSeries Engine), zijn voorgeïnstalleerd Met deze applicatie kunnen gebruikers beschikken over verschillende combinaties van toetsenbord sneltoetsen afzonderlijk gedefinieerd voor specifieke toepassingen.Gebruik deze toets herhaaldelijk om te schakelen tussen toetsenbord 1 (laag 1), toetsenbord 2 (laag 2), toetsenbord 3 (laag 3), en toetsenbord 4 (laag 4).
Dragon Center (Optioneel)	Op dit notebook is wellicht al een hulpmiddel voor games, het Dragon Center (Draak Speelcentrum) geïnstalleerd. Dit is een handige en efficiënte oplossing om games te spelen.Gebruik deze toets om de Dragon Center applicatie te gebruiken.

True Color of Gebruiker- gedefineerd (optioneel)

• Op dit notebook is wellicht de toepassing Ware Kleuren al geïnstalleerd. Gebruikers kunnen met deze toepassing diverse kleurinstellingen kiezen voor de beste weergavebeleving.
• Gebruik deze toets om de True Color toepassing te activeren.
• Als True Color niet vooraf is geïnstalleerd op het notebook, drukt u op deze knop zal de User Defined toepassing starten.

Vooraanzicht

1. Status LED

Draadloze LAN (WiFi)

• LED brandt als Wireless LAN (WiFi) functie is ingeschakeld.
• LED gaat uit wanneer deze functie is uitgeschakeld.

Batterijstatus

• LED brandt wanneer de batterij wordt opgeladen.
- Continu knipperen als de batterij leeg raakt.
- Raadpleeg altijd een erkende dealer of een servicecentrum voor de vervanging van een gelijkwaardig type batterij die is aanbevolen door de fabrikant.
- De LED van de batterij gaat uit als de batterij volledig is opgeladen of indien de stroomadapter wordt losgekoppeld.

Indicator Stationsactiviteit

LED knippert wanneer het systeem interne opslagapparaten gebruikt.

2. Stereo luidsprekers

Deze notebook kan worden uitgerust zijn met ingebouwde stereoluidsprekers speakers die de hoge kwaliteit geluid leveren, en HD audio-technologie ondersteunen.

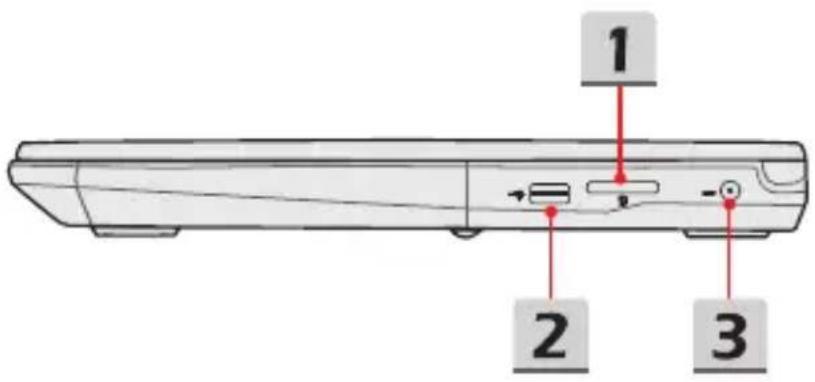

Aanzicht rechterzijde

1. Kaartlezer

De ingebouwde kaartlezer ondersteunt verschillende soorten geheugenkaarten. Raadpleeg de specificaties voor meer informatie.

2. USB 2.0 Poort

U kunt de USB 2.0-poort aansluiten op USB-interface randapparaten zoals muis, toetsenbord, modem, draagbare harde schijf module, printer, enz.

3. Voedingsaansluiting

Deze aansluiting dient voor de aansluiting van de wisselstroomadapter voor de stroomvoorziening van het notebook.

Zijaanzicht links

1. Kensington-slot

Dit notebook biedt een Kensington-slot, die gebruikers in staat stelt om het notebook te beveiligen met een sleutel of mechanisch PIN-apparaat aangesloten via een met rubber bekleede metalen kabel. Het uiteinde van de kabel heeft een kleine lus waardoor de volledige kabel rond een vast object, zoals een zware tafel of een ander soortgelijk object, kan worden gewikkeld en zodoende het notebook op zijn plaats houdt.

2. USB 3.0 Poort

USB 3.0, de SuperSpeed USB, levert de hogere interface snelheden voor het aansluiten van verschillende soorten apparaten, zoals opslagapparaten, harde schijven, of videocamera's en biedt meer voordelen over datatransmissie met hoge snelheid.

3. Mini-DisplayPort

De Mini-DisplayPort is een miniatuurversie van de DisplayPort, met een geschikte adapter kan de Mini-display poort gebruikt worden als drive voor schermen met een VGA, DVI of HDMI interface.

4. USB 3.0/ 3.1 Port (Type C) (optioneel)

USB 3.0/ 3.1, the SuperSpeed(+) USB, levert de hogere interfacesnelheden voor het aansluiten van verschillende apparaten, zoals opslagapparaten, harde schijven, of videocamera's, en biedt meer voordelen over gegevensoverdracht met hoge snelheid. De compacte en stijlvolle USB Type C connector heeft omkeerbare aansluitingen en kabelrichting, en ondersteunt schaalbare prestaties voor toekomstbestendig oplossing, met inbegrip van USB 3.x, DisplayPort, PCIe, Audio en Thunderbolt 3 (optioneel).

Inleiding

5. RJ-45 Connector

De Ethernet-connector, met optionele overdrachtssnelheid van 10/100/1000/10000 megabit per seconde, wordt gebruikt om een LAN-kabel te verbinden voor netwerkverbinding.

6. HDMI-aansluiting

HDMI (High Definition Multimedia Interface) is een nieuwe interfacestandaard voor pc's, beeldschermen en consumentenelektronica die standaard, verbeterde en hoge definitie video en multikanaals digitale audio via één kabel ondersteunt.

7. USB 3.0 Poort

USB 3.0, de SuperSpeed USB, levert de hogere interface snelheden voor het aansluiten van verschillende soorten apparaten, zoals opslagapparaten, harde schijven, of videocamera's en biedt meer voordelen over datatransmissie met hoge snelheid.

8. Audio Poort Aansluitingen

Biedt hoge geluidskwaliteit met stereosysteem en ondersteuning voor de HiFi-functie.

Microfoon

Gebruikt voor een externe microfoon.

Hoofdtelefoon

Een aansluiting voor luidsprekers of hoofdtelefoons.

Aanzicht achterzijde

1. Ventilator (optioneel)

De ventilator is ontwikkeld om het systeem te koelen. Zorg dat u de ventilator NIET blokkeert, zodat de lucht kan circuleren.

Onderzijde aanzicht

1. Woofer Luidspeker(optioneel)

De woofer behoort lage audio-frequencies te reproduceren.

2. Ventilator

De ventilator is ontwikkeld om het systeem te koelen. Zorg dat u de ventilator NIET blokkeert, zodat de lucht kan circuleren.

3. Batterijreset-opening

Als de firmware van het systeem (EC) wordt geügraded of als het systeem is vastgelopen, 1) schakelt u het notebook uit; 2) schakelt u de netstroom uit; 3) steekt u een rechtgebogen paperclip 10 sec lang in deze opening; 4) sluit de netstroom aan 5) schakelt u het notebook in.

4. Stereo luidsprekers

Deze notebook kan worden uitgerust zijn met ingebouwde stereoluidsprekers speakers die de hoge kwaliteit geluid leveren, en HD audio-technologie ondersteunen.

Gebruik van het toetsenbord

Dit notebook biedt een volledig toetsenbord. Om ervoor te zorgen dat het toetsenbord goed werkt, is het een must om de SCM-toepassing te installeren voordat u de functietoetsen gebruikt.

De Windows Logo-toets op het toetsenbord wordt gebruikt voor Windows-specifieke functies, zoals het openen van het Start-menu en voor gebruik van het snelmenu.

Inleiding

Sneltoetsen

Gebruik de [Fn] combinatietoetsen op het toetsenbord om de specifieke toepassingen of tools te activeren. Met behulp van deze toetsen kunt u efficiënter werker.

Door gebruiker bepaald

- Druk op Fn en F5 om de Door gebruiker bepaalde toepassing te openen.

ECO Mode

- Druk op Fn en F5 om te schakelen naar de ECO Mode0, de energiezuinige modus door de SHIFT functie.

Webcam

- Druk op Fn en F6 om de Webcam functie in te schakelen. Nogmaals indrukken om de functie uit te schakelen.

- Webcam is uitgeschakeld onder de standaardinstellingen.

SHIFT

- Druk herhaaldelijk op Fn en F7 om te schakelen tussen Turbo Mode (optioneel)/ Sport Mode/ Comfort Mode/ ECO Mode/ Power Options de uitvoering te veranderen naar de wens van de gebruiker.

- Wees er bewust van dat Turbo Mode/ Sport Mode/ Comfort Mode alleen beschikbaar zijn als de stroom is aangeschakeld.

- Raadpleeg het Handboek voor Notebook Softwaretoepassingen voor verdere informatie.

Vliegtuigstand

- Druk herhaaldelijk op Fn en F10 om de Vliegtuigmodus aan en uit te schakelen.

Het Tpuchpad uitschakelen of inschakelen

De touchpad-functie in- of uitschakelen. (optioneel)

De slaapstand inschakelen

De computer forceren om naar de slaapmodus te gaan (afhankelijk van de systeemconfiguratie). Druk op de Powertoets om het apparaat uit de slaapstand te halen.

Display wisselen

De uitvoermodus van het scherm schakelen tussen LCD, externe monitor en beide.

Meerdere schermen gebruiken

Als gebruikers een extra monitor op het notebook aansluiten, zal het systeem automatisch de aangesloten monitor detecteren. Gebruikers kunnen de instellingen van het scherm aanpassen.

• De monitor op het notebook aansluiten.
• De Windows-toets en ingedrukt houden en vervolgens op [P] toets drukken om [Project] te openen.
• Kies hoe u wilt dat uw scherm wordt getoond op het tweede scherm van de beschikbare keuzes, alleen pc-scherm, duplicaat, extend, en alleen tweede scherm.

Inleiding

De helderheid van het scherm instellen

De LCD-helderheid verhogen.

De LCD-helderheid verlagen.

Het geluidsniveau van de luidspreker instellen

Het volume van de ingebouwde luidspreker verhogen.

Het volume van de ingebouwde luidspreker verlagen.

De ingebouwde luidsprekers dempen.

De helderheid van de toetsenbordverlichting LED aanpassen (optioneel)

Verhoog de helderheid van de toetsenbordverlichting LEDs.

Verlaag de helderheid van het toetsenbordverlichting LEDs.

Toepassing: True Color (Ware kleuren) (optioneel)

Op dit notebook is wellicht de toepassing True Color al geïnstalleerd. Gebruikers kunnen met deze toepassing diverse kleurinstellingen kiezen voor de beste weergavebeleving.

Raadpleeg de meegeleverde handleiding voor de software van het Notebook voor gedetailleerde instructies.

- Houd de Fn-toets ingedrukt en druk vervolgens op Z om de toepassing True Color (Ware kleuren) te openen.

- Houd de Fn-toets ingedrukt en druk vervolgens op A om naar een andere weergavemodus over te stappen.

Video: Gebruik van de [Fn] toetsen

Bekijk de instructievideo op: https://www.youtube.com/watch?v=u2EGE1rzfrQ

De hier genoemde specificaties zijn ter referentie en kunnen zonder voorafgaande kennisgeving worden gewijzigd. De daadwerkelijk verkochte producten kunnen per regio verschillen.

Bezoek de MSI officiële website op www.msi.com, of contacteer de lokale winkelier voor de juiste specificaties van het product.

Fysieke eigenschappen
Afmetingen	383 (B) x 260 (D) x 22~29 (H) mm (15,6")419,9 (B) x 287,8 (D) x 29,8~32 (H) mm (17,3")
Gewicht	2,2 kg (15,6")2,7 kg (17,3")
CPU
Pakket BGA
CPU Processor Type Intel	® Quad/ Dual Core Mobile Processor
Core Chip
PCH Intel	® serie
Geheugen
Technologie DDR4, 2133/ 2400
Geheugen DDR4 SO-DIMM slots x 2
Maximum Tot 32GB
Voeding
AC/DC adapter (1)(Optioneel)	180W, 19,5VVoeding: 100~240V, 50~60HzVermogen: 19,5 V 9,23A
AC/DC adapter (2)(Optioneel)	120W, 19,5VVoeding: 100~240V, 50~60HzVermogen: 19,5 V 6,15A
AC/DC adapter (3)(Optioneel)	150W, 19,5VVoeding: 100~240V, 50~60 HzVermogen: 19,5 V 7,7 A
AC/DC adapter (4)(Optioneel)	135W, 19,5VVoeding: 100~240V, 50~60 HzVermogen: 19,5 V -6,92 A
Accu 6-cellenbatterij
RTC Batterij Ja
Opslag
HDD ontwerp x1, 2,5" HDD
SSD (optie) x1, M.2 SSD, SATA/ PCIE combo
I/O poort
USB	x 2 (versie 3.0)x 1 (versie 2.0)x 1 (versie 3.1/3.0 Type C)
Mic-in x 1
Hoofdtelefoonuitgang x 1 (ondersteuning voor S/PDIF-uit)
RJ45 x 1
HDMI x 1
Mini-DisplayPort x 1
Kaartlezer x 1 (SD3.0/ MMC) (optioneel)
Communicatiepoort
LAN Ondersteund
Wireless LAN Ondersteund
Bluetooth Ondersteund
Beeld
LCD Type (optioneel)	17,3" HD/ FHD/ 4K UHD LED paneel15,6" HD/ FHD/ 4K UHD LED paneel
Video
Grafische kaart	NVIDIA® GeForce® aparte grafische weergavemet ondersteuning voor NVIDIA® OptimusTMIntel® HD UMA grafische weergaveMet optionele ondersteuning voor Virtual Reality
VRAM	GDDR5, op grond van GPU

Inleiding

Webkamera
Resolutie HD
Zvuk

Ingebouwde luidsprekers	x 4
Ingebouwde Woofer (Optioneel)	x 1
