GS73 8RF-020NL - Laptop MSI - Gratis gebruiksaanwijzing en handleiding

Producttype	Laptop (Notebook)
Merk	MSI
Model	GS73 8RF-020NL
Afmetingen (B x D x H)	411,8 x 284,9 x 19,6 mm
Gewicht	2,43 kg
Processor	8e generatie Intel Core (BGA)
Chipset	Intel 300-serie
Geheugen	DDR4, 2400/2666 MHz, 2 x SO-DIMM, max. 32 GB
Opslag	1 x SATA 2,5" HDD + 1 x M.2-sleuf (SATA/PCIe)
Grafische kaart	NVIDIA GeForce (discreet) met Optimus + Intel HD UMA; GDDR5 VRAM
Beeldscherm	17,3" FHD of 4K UHD LED (optioneel)
Audio	4 stereoluidsprekers + 1 woofer (optioneel)
USB-poorten	3 x USB 3.1 + 1 x USB 2.0
Thunderbolt 3	1 x USB Type-C (4K-uitvoer, opladen tot 5V/3A)
Video-uitgang	1 x HDMI + 1 x Mini-DisplayPort
Netwerk	LAN (RJ-45), WLAN (Wi-Fi), Bluetooth
Kaartlezer	1 x SD4.0
Audio-aansluitingen	1 x mic-in, 1 x hoofdtelefoonuitgang (S/PDIF)
Voeding	AC/DC-adapter (180W/150W/135W), 3-cellenaccu
Webcam	FHD/HD (optioneel)
Toetsenbord	Volledig toetsenbord met achtergrondverlichting (optioneel)
Touchpad	Ja
Beveiliging	Kensington-slot
Koeling	Meerdere ventilatoren
Onderhoud	Reinig met zachte, droge doek; vermijd vloeistoffen; blokkeer ventilatieopeningen niet
Veiligheid	Gebruik alleen meegeleverde adapter; niet openen; service door erkend centrum
Reparatie	Neem contact op met MSI-servicecentrum voor reserveonderdelen en reparatie

Veelgestelde vragen - GS73 8RF-020NL MSI

Hoe reinig ik mijn MSI GS73 laptop?

Gebruik een zachte, droge doek om het oppervlak schoon te maken. Gebruik geen vloeistoffen. Let op dat u de ventilatieopeningen niet blokkeert.

Hoe kan ik de batterij resetten als het systeem vastloopt?

Schakel de laptop uit en de netstroom. Gebruik een paperclip om de batterijreset-opening aan de onderkant 10 seconden in te drukken. Sluit de netstroom aan en zet de laptop aan.

Wat zijn de functietoetsen (Fn) voor?

Druk op Fn in combinatie met F1-F12 voor speciale functies: F4 voor gebruiker gedefinieerd, F5 voor ECO-modus, F6 voor webcam, F7 voor prestatiemodi, F10 voor vliegtuigmodus, enz.

Hoe sluit ik een externe monitor aan?

Sluit de monitor aan via HDMI of Mini-DisplayPort. Druk op Windows-toets + P om de weergavemodus te kiezen: alleen pc-scherm, dupliceren, uitbreiden of alleen tweede scherm.

Hoe schakel ik de touchpad in of uit?

Druk op Fn + F3 (of Fn + toets met touchpad-pictogram) om de touchpad in of uit te schakelen.

Hoe kan ik de helderheid van het beeldscherm aanpassen?

Gebruik Fn + pijltje omhoog om de helderheid te verhogen en Fn + pijltje omlaag om te verlagen.

Hoe controleer ik de batterijstatus?

Klik op het batterijpictogram in de taakbalk voor het resterende percentage. U kunt ook de MSI Dragon Center-software gebruiken voor gedetailleerde informatie.

Kan ik het geheugen of de SSD upgraden?

Ja, de laptop heeft twee SO-DIMM-sleuven en een M.2-sleuf. Raadpleeg de handleiding voor compatibiliteit en schakel de stroom uit voordat u upgrades uitvoert.

Wat moet ik doen bij oververhitting?

Controleer of de ventilatieopeningen niet geblokkeerd zijn. Gebruik de laptop op een harde, vlakke ondergrond. Reinig de ventilatoren indien nodig. Als het probleem aanhoudt, neem contact op met de service.

Hoe gebruik ik de True Color-toepassing?

Druk op Fn + Z om True Color te starten. Gebruik Fn + A om te schakelen tussen kleurmodi (bijv. shooter, game, anti-blue, enz.).

GEBRUIKSAANWIJZING GS73 8RF-020NL MSI

Gebruikershandleiding

Notebook

Inleiding

Gefeliciteerd met de aanschaf van dit fraai ontworpen notebook. Wij zijn er zeker van dat dit prachtige notebook u een perfecte en professionele ervaring zal bieden. Wij zijn er trots op dat dit notebook grondig is getest en gecertificeerd met onze reputatie voor onovertroffen betrouwbaarheid en klanttevredenheid.

Uitpakken

Verwijder de verpakking en controleer de inhoud zorgvuldig. Neem onmiddellijk contact op met uw leverancier als er beschadigde of ontbrekende onderdelen zijn. Bewaar de doos en verpakkingsmaterialen om eventueel later voor verzending te kunnen hergebruiken. De verpakking dient de volgende inhoud te hebben:

Notebook
▶ Verkorte handleiding
▶ AC/DC adapter en netsnoer
Optionele draagtas

Productoverzicht

Dit gedeelte geeft een beschrijving van de basiskenmerken van het notebook. Het zal u helpen vertrouwd te raken met dit notebook voordat u deze in gebruik neemt. De afbeeldingen die hier worden getoond dienen uitsluitend als referentie.

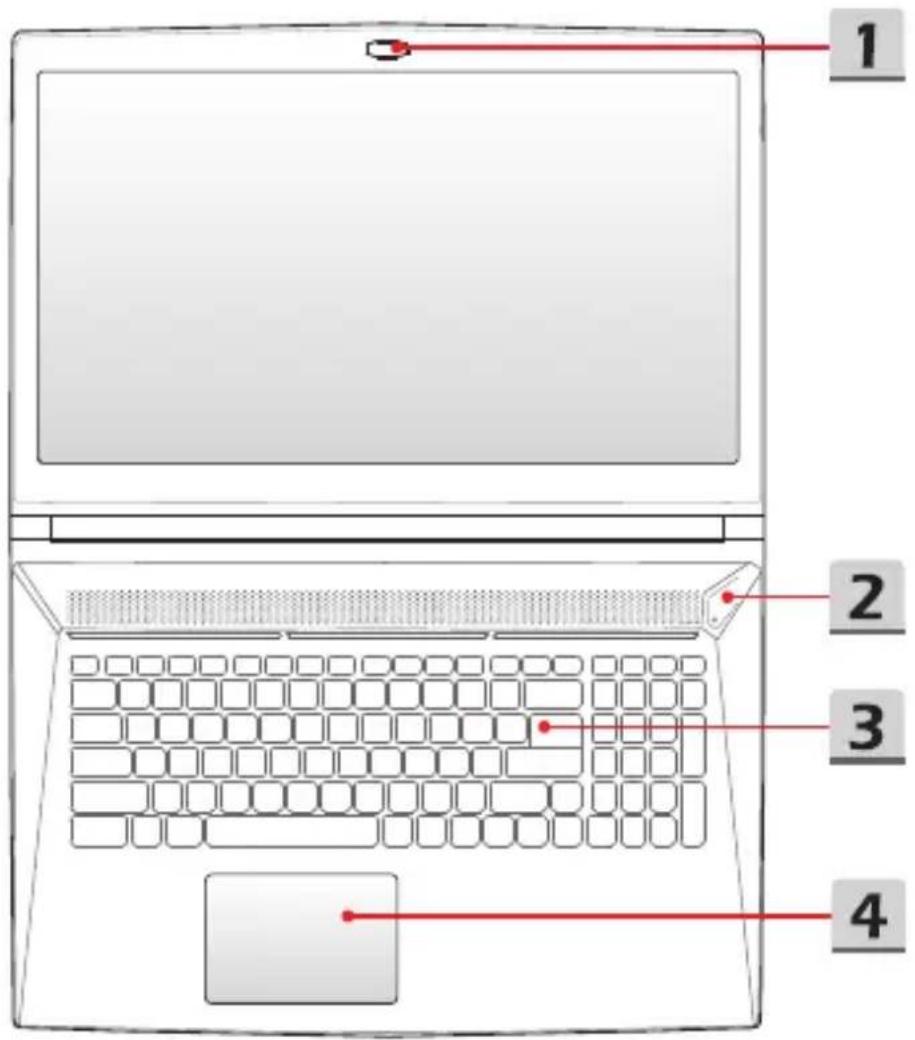

Open bovenaanzicht

De afbeelding van het open bovenaanzicht en de beschrijving hieronder zullen u helpen bij het vertrouwd raken met het bedieningsgedeelte van uw notebook.

1. Webcam/ Webcam-LED/ interne microfoon

• Deze ingebouwde webcam kan worden gebruikt voor beeld, video-opname, conferencing, enz.
• De webcam-LED indicator die zich naast de webcam bevindt, licht op wanneer de webcamfunctie wordt geactiveerd en de LED gaat uit als deze functie wordt uitgeschakeld.
• Er is een ingebouwde microfoon die dezelfde werking heeft als een gewone microfoon.

2. Aan/uittoets / Aan/uitled / GPU Mode LED

Voeding

Aan/Uittoets

• Gebruik deze knop om het notebook AAN en UIT te schakelen.
• Gebruik deze knop om het noteboek uit de slaapstand te halen.

Aan/uitled / GPU Mode LED

• Brandt rood als het notebook wordt ingeschakeld en de UMA GPU mode wordt geselecteerd.
• Knippert oranje als de eventueel ondersteunde discrete GPU mode is geselecteerd.
• LED knippert als het notebook in de slaapstand wordt geschakeld.
• De LED gaat uit als het notebook is uitgeschakeld.

3. Toetsenbord

Het ingebouwde toetsenbord biedt alle functies van een volledig toetsenbord. Raadpleeg Gebruik van het toetsenbordvoor bijzonderheden.

4. Touchpad

Dit is het aanwijsapparaat van het notebook.

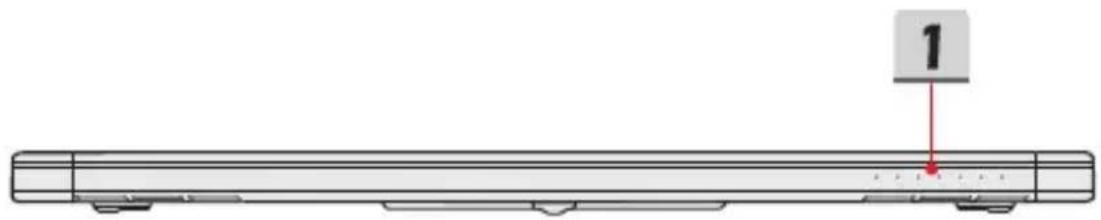

Vooraanzicht

• LED brandt wanneer de batterij wordt opgeladen.
- Continu knipperen als de batterij leeg raakt. Als het probleem aanhoudt, neem dan contact op met je lokale geautoriseerde winkel of servicecentrum.
- De LED van de batterij gaat uit als de batterij volledig is opgeladen of indien de stroomadapter wordt losgekoppeld.

Draadloze LAN (WiFi)

• LED brandt als WLAN (Wi-Fi) functie is ingeschakeld.
• LED gaat uit wanneer deze functie is uitgeschakeld.

Bluetooth

• Bluetooth-LED licht op wanneer de Bluetooth-functie is ingeschakeld.
• De LED-indicator gaat uit wanneer deze functie is uitgeschakeld.

Caps Lock

Brandt wanneer de Caps Lock-functie is ingeschakeld.

Inleiding

Num Lock

Brandt wanneer de Num Lock-functie is ingeschakeld.

Indicator Stationsactiviteit

LED knippert wanneer het systeem interne opslagapparaten gebruikt.

Slaapstand

• Knippert als het systeem in Slaapstand staat.
• De LED gaat uit wanneer het systeem wordt uitgeschakeld.

Aanzicht rechterzijde

1. USB 2.0 Poort

U kunt de USB 2.0-poort aansluiten op USB-interface randapparaten zoals muis, toetsenbord, modem, draagbare harde schijf module, printer, enz.

2. HDMI-aansluiting

HDMI (High Definition Multimedia Interface) is een nieuwe interfacestandaard voor pc's, beeldschermen en consumentenelektronica die standaard, verbeterde en hoge definitie video en multikanaals digitale audio via één kabel ondersteunt.

3. Voedingsaansluiting

Deze aansluiting dient voor de aansluiting van de wisselstroomadapter voor de stroomvoorziening van het notebook.

4. Thunderbolt (Type-C)(optioneel)

Thunderbolt™ 3 ondersteunt gegevenssnelheden tot 40Gbps, twee 4K schermen monitor output, USB3.1 aansluiting, en draagbaar laadvermogen tot 5V/3A als netvoeding is aangesloten.

5. Mini-DisplayPort

De Mini-DisplayPort is een miniatuurversie van de DisplayPort, met een geschikte adapter kan de Mini-display poort gebruikt worden als drive voor schermen met een VGA, DVI of HDMI interface.

6. Ventilator

De ventilator is ontwikkeld om het systeem te koelen. Zorg dat u de ventilator NIET blokkeert, zodat de lucht kan circuleren.

Zijaanzicht links

1. Kensington-slot

Dit notebook biedt een Kensington-slot, die gebruikers in staat stelt om het notebook te beveiligen met een sleutel of mechanisch PIN-apparaat aangesloten via een met rubber bekleede metalen kabel. Het uiteinde van de kabel heeft een kleine lus waardoor de volledige kabel rond een vast object, zoals een zware tafel of een ander soortgelijk object, kan worden gewikkeld en zodoende het notebook op zijn plaats houdt.

2. Kaartlezer

De ingebouwde kaartlezer ondersteunt verschillende soorten geheugenkaarten. Raadpleeg de specificaties voor meer informatie.

3. USB 3.1 Poort

USB 3.1, the SuperSpeed USB, levert de hogere interfacesnelheden voor het aansluiten van verschillende apparaten, zoals opslagapparaten, harde schijven, of videocamera's, en biedt meer voordelen over gegevensoverdracht met hoge snelheid.

4. Ventilator

De ventilator is ontwikkeld om het systeem te koelen. Zorg dat u de ventilator NIET blokkeert, zodat de lucht kan circuleren.

5. RJ-45 Connector

De Ethernet-connector, met optionele overdrachtssnelheid van 10/100/1000/10000 megabit per seconde, wordt gebruikt om een LAN-kabel te verbinden voor netwerkverbinding.

6. USB 3.1 Poort

USB 3.1, de SuperSpeed USB, levert de hogere interfacesnelheden voor het aansluiten van verschillende apparaten, zoals opslagapparaten, harde schijven, of videocamera's, en biedt meer voordelen over gegevensoverdracht met hoge snelheid.

7. Audio Poort Aansluitingen

Biedt hoge geluidskwaliteit met stereosysteem en ondersteuning voor de HiFi-functie..

Microfoon

Gebruikt voor een externe microfoon.

Hoofdtelefoonuitgang/S/PDIF-uitgang

• Een aansluiting voor luidsprekers of hoofdtelefoons.
• De S/PDIF-aansluiting is ook voorzien voor het verzenden van digitale audio naar externe luidsprekers via een optische vezelkabel.

Inleiding

Aanzicht achterzijde

1. Ventilator

De ventilator is ontwikkeld om het systeem te koelen. Zorg dat u de ventilator NIET blokkeert, zodat de lucht kan circuleren.

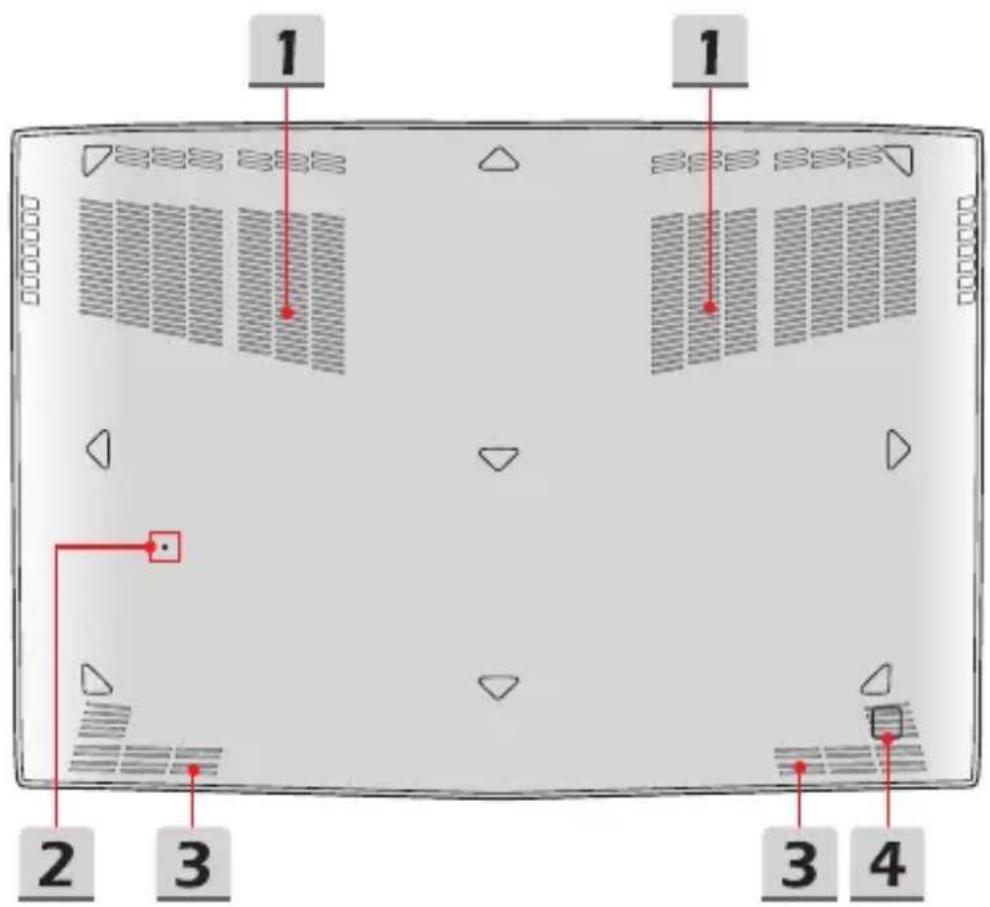

Onderzijde aanzicht

1. Ventilator

De ventilator is ontwikkeld om het systeem te koelen. Zorg dat u de ventilator NIET blokkeert, zodat de lucht kan circuleren.

2. Batterijreset-opening

Als de firmware van het systeem (EC) wordt geügraded of als het systeem is vastgelopen, 1) schakelt u het notebook uit; 2) schakelt u de netstroom uit; 3) steekt u een rechtgebogen paperclip 10 sec lang in deze opening; 4) sluit de netstroom aan 5) schakelt u het notebook in.

3. Stereo luidsprekers

Deze notebook kan worden uitgerust zijn met ingebouwde stereoluidsprekers speakers die de hoge kwaliteit geluid leveren, en HD audio-technologie ondersteunen.

4. Woofer-luidspreker

De woofer behoort lage audio-frequenties te reproduceren.

Inleiding

Gebruik van het toetsenbord

Dit notebook biedt een volledig toetsenbord. Om ervoor te zorgen dat het toetsenbord goed werkt, is het een must om de SCM-toepassing te installeren voordat u de functietoetsen gebruikt.

De Windows Logo-toets zit op het toetsenbord en wordt gebruikt voor Windows-specifieke functies, zoals het openen van het Start-menu en voor gebruik van het snelmenu.

Sneltoetsen

Gebruik de [Fn] combinatietoetsen op het toetsenbord om de specifieke toepassingen of tools te activeren. Met behulp van deze toetsen kunt u efficiënter werker.

Door gebruiker bepaald

- Druk op zowel Fn als F4 om de gebruiker-gedefinieerde toepassing te starten.

ECO Mode

- Druk op Fn en F5 om te schakelen naar ECO Mode, de energiebesparingsmodus met de SHIFT functie.

Webcam

- Druk op Fn en F6 om de Webcam functie in te schakelen. Nogmaals indrukken om de functie uit te schakelen.

- Webcam is uitgeschakeld onder de standaardinstellingen.

SHIFT

- Druk herhaaldelijk op Fn en F7 om te schakelen tussen Turbo Mode (optioneel)/ Sport Mode/ Comfort Mode/ ECO Mode/ Power Options om de prestatie te verschuiven naar gelang de behoefte van de gebruiker.

- Wees er bewust van dat Turbo Mode/ Sport Mode/ Comfort Mode alleen beschikbaar zijn als de stroom is aangeschakeld.

- Raadpleeg het Handboek voor Notebook Softwaretoepassingen voor verdere informatie.

Airplane Mode

- Druk herhaaldelijk op Fn en F10 om de Airplane Mode aan en uit te schakelen.

Het Tpuchpad uitschakelen of inschakelen

De touchpad-functie in- of uitschakelen.

De Sleep Mode inschakelen

De computer forceren om naar de slaapmodus te gaan (afhankelijk van de systeemconfiguratie). Druk op de Powertoets om het apparaat uit de slaapstand te halen.

Display wisselen

De output mode van het scherm schakelen tussen LCD, externe monitor en beide.

Meerdere schermen gebruiken

Als gebruikers een extra monitor op het notebook aansluiten, zal het systeem automatisch de aangesloten monitor detecteren. Gebruikers kunnen de instellingen van het scherm aanpassen.

• De monitor op het notebook aansluiten.
- De Windows-toets en ingedrukt houden en vervolgens op [P] toets drukken om [Project] te openen.
- Kies hoe u wilt dat uw scherm wordt getoond op het tweede scherm van de beschikbare keuzes, alleen pc-scherm, duplicaat, extend, en alleen tweede scherm.

De helderheid van het scherm instellen

De LCD-helderheid verhogen.

De LCD-helderheid verlagen.

Het geluidsniveau van de luidspreker instellen

Het volume van de ingebouwde luidspreker verhogen.

Het volume van de ingebouwde luidspreker verlagen.

De ingebouwde luidsprekers dempen.

De helderheid van de toetsenbordverlichting LED aanpassen(optioneel)

Verhoog de helderheid van de toetsenbordverlichting LEDs.

Verlaag de helderheid van het toetsenbordverlichting LEDs.

Inleiding

Toepassing: Ware kleuren (optioneel)

This notebook may be pre-installed the True Color application. Gebruikers kunnen met deze toepassing diverse kleurinstellingen kiezen voor de beste weergavebeleving.

Raadpleeg de meegeleverde handleiding voor de software van het Notebook voor gedetailleerde instructies.

Ware kleuren

- Houd de Fn -toets ingedrukt, en druk dan op de Z -toets om de Ware Kleuren toepassing te starten.

Ware kleuren Selecties

- Houd de Fn -toets ingedrukt en druk dan op de A -toets om naar een andere weergavemodus over te stappen.

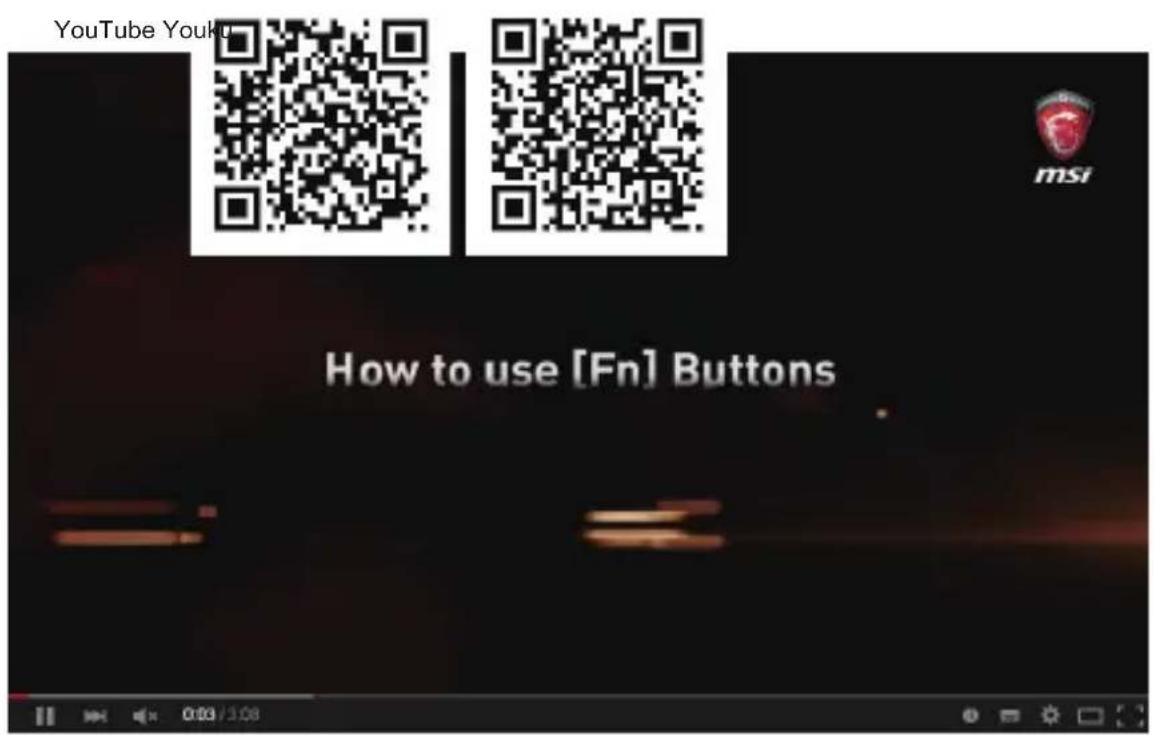

Video: Gebruik van de [Fn] toetsen

Bekijk de instructievideo op: https://www.youtube.com/watch?v=u2EGE1rzfrQ

De hier genoemde specificaties zijn ter referentie en kunnen zonder voorafgaande kennisgeving worden gewijzigd. De daadwerkelijk verkochte producten kunnen per regio verschillen.

Bezoek de MSI officiële website op www.msi.com, of contacteer de lokale winkelier voor de juiste specificaties van het product.

Fysieke eigenschappen
Afmetingen 411,8 (W) x 284,9 (D) x 19,6 (H) mm
Gewicht 2,43kg
CPU
Pakket BGA
Mobiele Processor 8th Gen Intel	Core TM Processor Familie
Core Chip
PCH Intel	300 serie
Geheugen
Technologie DDR4, 2400/ 2666
Geheugen 2 x SO-DIMM gleuven
Maximum Tot 32GB
Voeding
AC/DC adapter (1)(optioneel)	1 x 180W, 19,5VVoeding: 100~240V, 50~60HzVermogen: 19,5V --- 9,23A - -
AC/DC adapter (2)(optioneel)	1 x 150W, 19,5VVoeding: 100~240V, 50~60HzVermogen: 19,5V --- 7,7A - -
AC/DC adapter (3)(optioneel)	1 x 135W, 19,5VVoeding: 100~240V, 50~60HzVermogen: 19,5V --- 6,92A - -
Accu 3-cellenbatterij
RTC Batterij Ja

Inleiding

Opslag

HDD 1 x SATA interface voor 2,5" HDD apparaat

SSD 1 x M.2 sleuf, ondersteunt SATA/ PCIe SSD apparaat

I/O poort

USB	3 x USB 3.11 x USB 2.0
ThunderboltTM 3	1 x USB 3.1, Type-C interface, 4K output ondersteund, tot 5V/3A draagbare oplaadstroomoptioneel ondersteund als de voeding is aangesloten.
Audio Aansluitingen	1 x Mic-in1 x Hoofdtelefoon-out (S/PDIF-Out ondersteund)
Video Aansluitingen	1 x HDMI1 x Mini-DisplayPoort

LAN 1 x RJ-45

Kaartlezer 1 x ondersteunt SD4.0

Communicatiepoort

LAN Ondersteund

Wireless LAN Ondersteund

Bluetooth Ondersteund

Beeld

LCD Type (optioneel)	17,3” FHD LED paneel
	17,3” 4K UHD LED paneel

Video

Grafische kaart

NVIDIA® GeForce® discrete graphics met NVIDIA® OptimusTM ondersteundInte® HD UMA graphicsMet optionele ondersteuning voor Virtual Reality

VRAM GDDR5, op grond van GPU

Webcam

Resolutie (optioneel) FHD/ HD

Audio

Ingebouwde

4 x stereo speakers

luidsprekers

1 x ondersteunde woofer (optioneel)

Inleiding
