Producttype	Desktopcomputer
Merk	Dell
Model	Vostro 320
Afmetingen (hoogte x breedte x diepte)	386,39 mm x 477,39 mm x 103,98 mm
Gewicht	6,5 tot 8,0 kg (afhankelijk van configuratie)
Processor	Intel Celeron, Pentium, Core 2 Duo of Core 2 Quad (65W TDP)
Chipset	Intel G41+ICH7
Geheugen	1 GB tot 4 GB DDR2 800 MHz (2 DIMM-sleuven)
Grafische kaart	Geïntegreerde Intel GMA X4500 (1 MB–256 MB gedeeld geheugen)
Opslag	3,5-inch SATA vaste schijf (7200 rpm) en 5,25-inch SATA optisch station (dvd-rom/dvd+/-rw)
Beeldschermformaten	17 inch (1440x900), 18,5 inch (1366x768) of 19 inch (1440x900)
Poorten (achter)	3x USB 2.0, 1x Gigabit netwerk, 1x parallel, 1x serieel, PS2-toetsenbord/muis, lijnuitgang
Poorten (voor)	3x USB 2.0, 1x IEEE 1394a (optioneel), microfoon, hoofdtelefoon, 8-in-1 mediakaartlezer
Voeding	130 W, 100–240 V~ 50/60 Hz
Maximale warmteafgifte	497,8 BTU/uur
Knoopcelbatterij	CR2032 lithium (3 V)
Bedrijfstemperatuur	10 °C tot 35 °C
Opslagtemperatuur	-40 °C tot 65 °C
Relatieve luchtvochtigheid (bedrijf)	10% tot 90% (niet-condenserend)
VESA-montage	Compatibel met UL-gecertificeerde VESA-beugels (100x100 mm)
Beveiliging	Opening voor beveiligingskabel

Veelgestelde vragen - Vostro 320 DELL

Hoe sluit ik het toetsenbord en de muis aan?

Gebruik de USB-poorten aan de achterzijde voor de meegeleverde bedrade toetsenbord en muis.

Kan ik de computer aan een muur bevestigen?

Ja, de Vostro 320 ondersteunt VESA-montage (100x100 mm). Gebruik vier schroeven van 0,7x10 mm (diameter 4 mm).

Wat betekenen de indicatielampjes?

Het aan-uitlampje brandt wit bij inschakeling en knippert in stand-by. Oranje duidt op een probleem met het moederbord of voeding. Het activiteitslampje knippert wit bij vaste schijf en groen bij optisch station.

Hoe kan ik het geheugen uitbreiden?

Het moederbord heeft twee DIMM-sleuven voor DDR2 800 MHz geheugen. Maximaal 4 GB (tweekanaals).

Wat is het maximale gewicht van de computer?

Het gewicht varieert van 6,5 tot 8,0 kg, afhankelijk van de LCD-scherm en configuratie.

Hoe reinig ik de behuizing?

Schakel de computer uit en trek de stekker uit het stopcontact. Reinig met een zachte, droge doek. Gebruik geen vloeistoffen of agressieve schoonmaakmiddelen.

Welke poorten zijn beschikbaar voor randapparatuur?

Aan de voorzijde: 3x USB 2.0, microfoon, hoofdtelefoon, optionele 8-in-1 kaartlezer en IEEE 1394a. Aan de achterzijde: 2x USB 2.0, seriële poort, parallelle poort, PS2 voor toetsenbord/muis en lijnuitgang.

Wat moet ik doen als de computer niet opstart?

Controleer of de voedingskabel goed is aangesloten en of de aan-uitknop is ingedrukt. Als het indicatielampje oranje brandt, is er mogelijk een probleem met het moederbord of de voeding.

Kan ik de computer gebruiken zonder dat de standaard is geïnstalleerd?

Nee, de standaard is nodig voor stabiliteit en ventilatie. Gebruik nooit de standaard om de computer te dragen.

Waar vind ik de garantie-informatie?

Raadpleeg de meegeleverde veiligheids- en regelgevingsdocumenten. Voor de VS is informatie over de garantievoorwaarden beschikbaar.

GEBRUIKSAANWIJZING Vostro 320 DELL

WAARSCHUWING: Een WAARSCHUWING duidt een risico van schade aan eigendommen, lichamelijk letsel of overlijden aan.

Dell™ Vostro™ 320

Technische informatie over installatie en functies

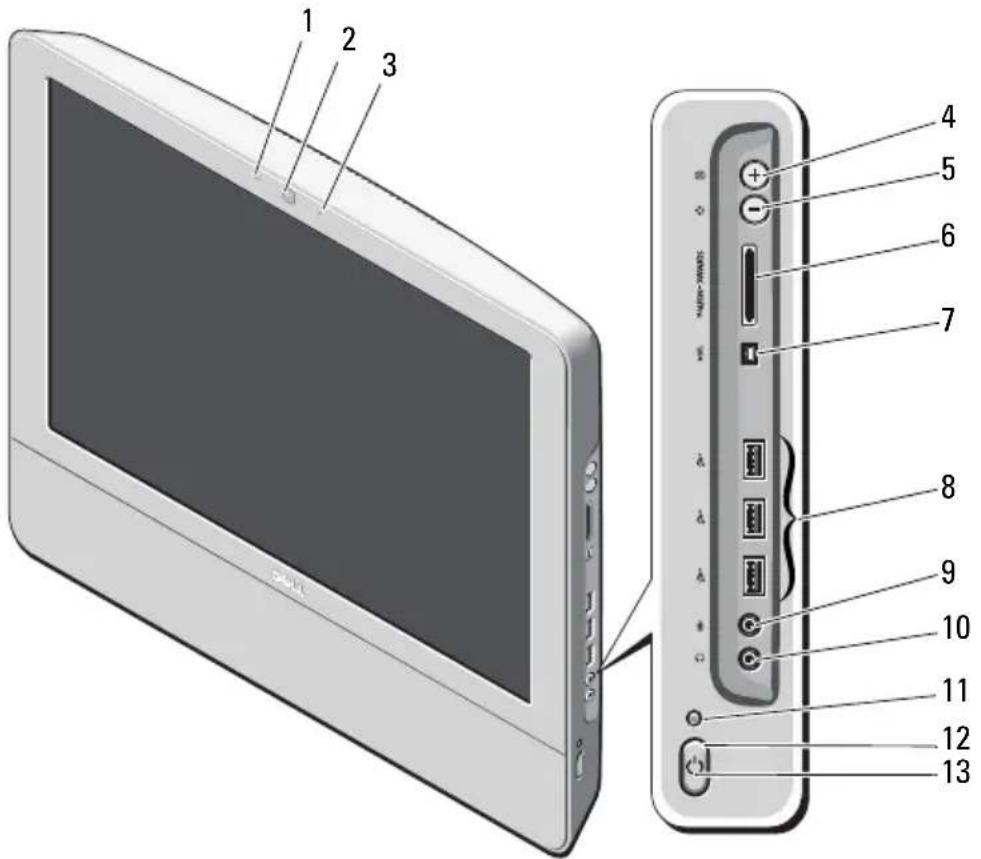

Vooraanzicht

1 statuslampje voor camera (optioneel)

3 microfoon (optioneel)

2 camera (optioneel)

4 automatische instelling/verhoging helderheid

5 instelmodus helderheid/verlaging helderheid

6 8-in-1 mediakaartlezer (optioneel)

7 IEEE 1394a-poort (optioneel) 8 USB 2.0-poorten (3)

9 microfoonaansluiting

10 hoofdtelefoonaansluiting

11 activiteitslampje station

12 aan-uitknop

13 aan-uitlampje

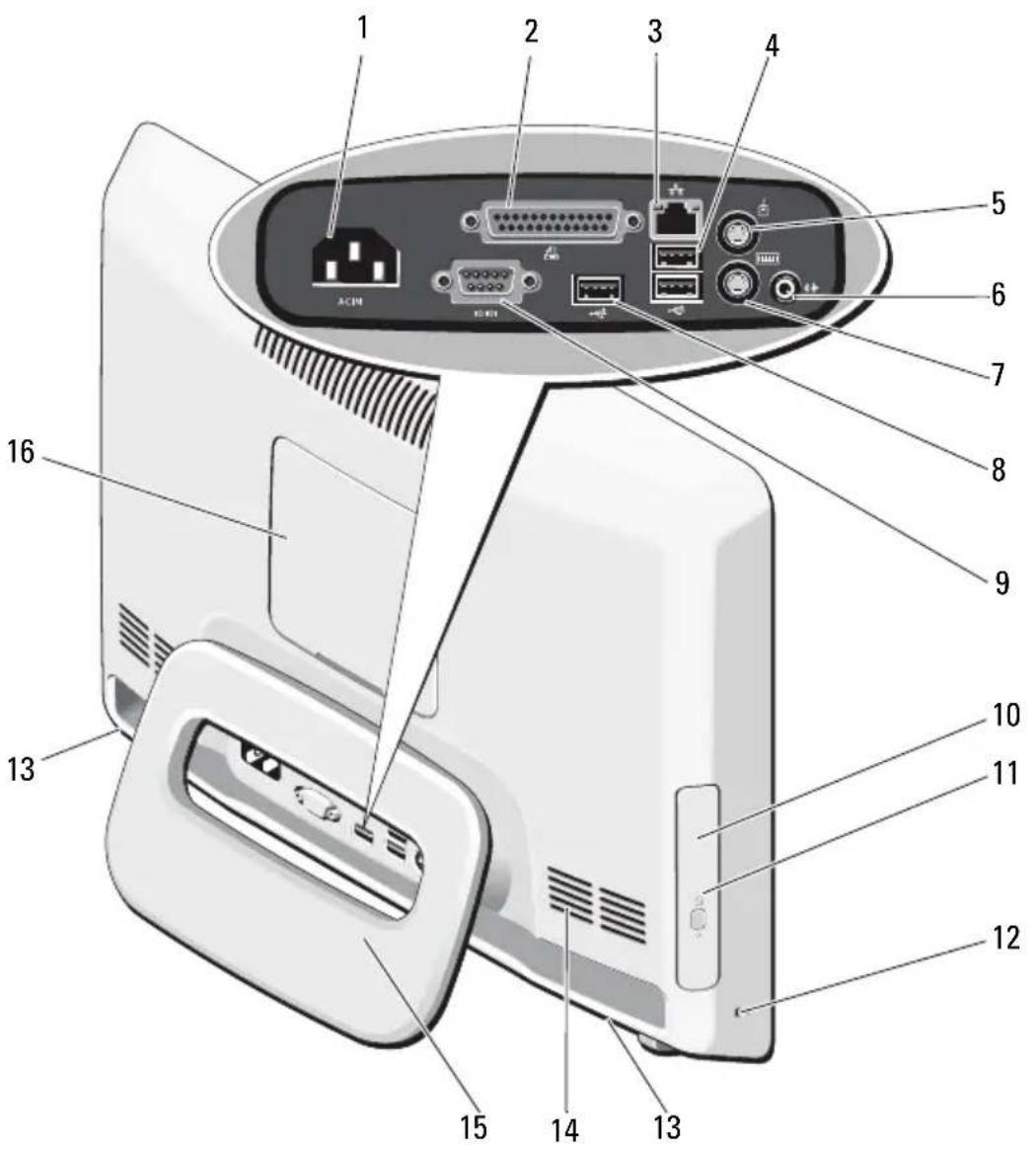

Achteraanzicht

1 netsnoeraansluiting 2 parallelle poort

3 Gigabit-netwerkaansluiting 4 USB 2.0-poorten (2)

5 PS2-muisaansluiting 6 lijnuitgang

7 PS2-toetsenbordaansluiting 8 USB 2.0-poort

9 seriële poort

11 activitcitslampje optisch station (optioneel)

13 stereoluidsprekers van 2 W - aan de onderkant van de computer (optioneel)

15 standaard achterzijde

10 optisch station (optioneel)

12 opening voor beveiligingskabel

14 ventilatieopening (3)

16 afdekplaatje VESA ^® -montage

Snelle installatie

WAARSCHUWING: voordat u aan een van de procedures in dit gedeelte begint, dient u de veiligheidsinstructies te lezen die met de computer zijn meegeleverd. Raadpleeg voor meer informatie over beste praktijken www.dell.com/regulatory_compliance.

WAARSCHUWING: gebruik nooit de standaard om de computer te dragen.

VOORZICHTIG: plaats de computer niet in een afgesloten ruimte met weinig of geen ventilatie. Bij onvoldoende luchtstroom gaan de computerprestaties achteruit en kan de computer oververhit raken. Als de computer in een hoek wordt geplaatst of onder een bureau, moet u ervoor zorgen dat er minstens 5,1 cm tussen de achterkant van de computer en de muur vrij is om te zorgen dat er genoeg lucht kan worden aangezogen voor ventilatie.

VOORZICHTIG: zorg ervoor dat u bij het instellen van de juiste hoek van de standaard aan de achterzijde geen kabels of USB-apparaten beschadigd die zijn aangesloten op de I/O-poorten aan de achterkant.

OPMERKING: sommige apparaten zijn mogelijk niet meegeleverd als u deze niet hebt besteld.

1 Plaats de standaard in de werkstand zoals is afgebeeld.

U hoort een duidelijke klik als u de standaard open- of dichtklapt vanuit de oorspronkelijke werkstand.

De Vostro 320 is ook geschikt voor UL-gecertificeerde VESA-wandbeugels (alleen 100 x 100 mm). Voor de juiste bevestiging dient u (voor clk) vier 0,7 x 10 mm schroeven met een diameter van 4 mm te gebruiken (Dikte van het onderstuk is 2,6 mm.).

2 Sluit het USB-toetsenbord of de muis aan.

3 Sluit de netwerkkabel aan (optioneel).

4 Sluit het netsnoer aan.

5 Sluit IEEE 1394a-apparaten zoals een dvd-speler aan (optioneel).

6 Druk op de aan-uitknop om de computer in te schakelen.

OPMERKING: wij adviseren u uw computer minstens één keer aan te zetten en weer af te sluiten voordat u een extern apparaat zoals een printer gaat installeren.

Specifications

OPMERKING: het aanbod kan per regio verschillen. De volgende specificaties zijn alleen de specificaties die volgens de wet bij uw computer moeten worden geleverd. Klik voor meer informatie over de configuratie van uw computer op Start→ Help en ondersteuning en selecteer de optie om informatie over uw computer weer te geven.

Systeeminformatie

Chipset Intel	^ G41+ICH7
Processortype Intel Celeron	^ , Intel Pentium ^ , Intel Core ^TM 2 Duo, of Intel Core ^TM 2 Quad 65W TDP

Video

Beeldschermformaten 17 inch breed (resolutie 1440 x 900)

18,5 inch breed (resolutie 1366 x 768)

19 inch breed (resolutie 1440 x 900)

Type grafische kaart Geïntegreerde grafische kaart

Gegevensbus Low-voltage differential signaling (LVDS)

Videocontroller Intel GMA X4500

Vidcogcheugen 1 MB–256 MB

Geheugen

Aansluiting voor geheugenmodule	2 DIMM-sleuven
Capacitcit geheugenmodule 1 of 2 GB
Type geheugen DDR2 van 800 MHz
Minimumgeheugen	1 GB
Maximumgeheugen 4 GB, tweekanaals

Schijven en stations

Intern toegankelijk Eén	5,25-inch stationscompartiment
	Eén 3,5-inch SATA-stationscompartiment
Beschikbare apparaten	Eén 3,5-inch SATA-vaste schijf (7200 rpm)
	Eén 5,25-inch SATA dvd-rom, dvd+/-rw

Knoplampjes en diagnostische lampjes

Aan-uitlampje wit lampje — continu brandend wit lampje geeft aan dat de computer aan staat; een knipperend wit lampje geeft aan dat de computer in de stand-bystand staat.

oranje lampje — continu brandend oranje lampje geeft dat er een probleem is met het moederbord of de stroomvoorziening; een knipperend oranje lampje geeft aan dat er een probleem is met het moederbord.

Activiteitslampje station Geeft activiteit weer van de SATA-vaste schijf of cd/dvd.

wit lampje — een knipperend wit lampje geeft aan dat de computer gegevens leest van de vast schijf of hier gegevens naartoe schrijft.

groen lampje — een knipperend groen lampje geeft aan dat de computer gegevens leest van of schrijft naar het optische station.

Statuslampje voor camera wit lampje — een continu brandend wit lampje geeft aan dat de camera is ingeschakeld.

Voeding

Wattage 130 W

Maximale warmteafgifte 497,8 BTU/uur

Voedingseenheid:

Spanning

100–240 V\~, 50/60 Hz, 2–1 A

Knoopcelbatterij CR2032-lithiumknoopcel van 3 V

Fysieke specificaties

Hoogte 386,39 mm

Breedte 477,39 mm

Diepte 103,98 mm

Gewicht 6,5–8,0 kg (afhankelijk van LCD-scherm en configuratie)

Omgeving
Temperatuurbereik:

In bedrijf	10 tot 35 °C
Opslag	-40 tot 65 °C
Relatieve vochtigheid (maximum)
In bedrijf	10% tot 90% (niet-condenserend)
Opslag	5% tot 95% (niet-condenserend)
Iloogte:
In bedrijf	-15,2 tot 3048 m
Opslag	-15,2 tot 10.668 m

Contaminatieniveau in de lucht G2 of lager, zoals gedefinieerd in ISA-S71.04-1985

Meer informatie en bronnen

Als u het volgende wilt: Zie:

Informatie over de beste praktijken op het gebied van veiligheid voor uw computer,
garanticgegevens, voorwaarden (alleen VS),
veiligheidsinstructies, informatie over regelgeving en ergonomie en gebruiksrechtovereenkomst.

De veiligheids- en regelgevingsdocumenten die met de computer zijn meegeleverd en de homepage voor regelgeving op www.dell.com/regulatory_compliance.
