Merk	AEG-Electrolux
Model	95600G
Type product	Inbouw gaskookplaat (fornuis)
Afmetingen kookplaat (H x B x D)	8 x 580 x 510 mm
Inbouwopening (B x D)	550 x 470 mm
Aantal branders	4
Branderconfiguratie	1 sterkbrander (∅ 102 mm, 2,9 kW), 2 normaalbranders (∅ 71 mm, 2,0 kW), 1 kleinbrander (∅ 55 mm, 1,0 kW)
Voeding gas (Nederland)	Aardgas G20-G25 / 20-25 mbar
Voeding gas (België)	Aardgas G20-G25 20/25 mbar; LPG 28-30/37 mbar (na ombouw)
Elektrische voeding	230 V ~ 50 Hz
Ontsteking	Integrale ontsteking (automatisch) of luciferontsteking
Vlambeveiliging	Ja, thermokoppel; knop 5 seconden ingedrukt houden na ontsteking
Gasansluiting	R 1/2" (Nederland: haakse fitting met wartel; België: messing elleboog)
Pannendragers	2 stuks, geëmailleerd
Branderdeksels	Geëmailleerd gietijzer, zelfreinigend door hoge temperatuur
Lekplaat	Aanwezig, voor opvangen van overkookvloeistof
Minimale afstand tot zijwanden	100 mm
Minimale afstand tot brandbare materialen boven het toestel	650 mm
Onderhoud	Schoonmaken met vochtige doek; branderdeksels en pannendragers in heet sop; agressieve middelen vermijden
Veiligheid	Kinderen uit de buurt houden; apparaat uitschakelen na gebruik; alleen door erkend vakman installeren
Gascategorie (Nederland)	I 2L
Gascategorie (België)	II 2E+3+
Stroomkabel	H05V2V2-F T90; moet worden vervangen door erkend vakman
Inbouwdiepte keukenmeubel	550-600 mm

Veelgestelde vragen - 95600G AEG-ELECTROLUX

Hoe steek ik de brander aan met de integrale ontsteking?

Druk de knop van de gewenste brander volledig in en draai deze naar de hoogste stand. De brander zal ontsteken. Houd de knop nog 5 seconden ingedrukt om de vlambeveiliging te activeren. Zet de knop daarna in de gewenste stand.

Wat moet ik doen als de brander niet ontsteekt?

Controleer of het branderdeksel correct is geplaatst en of alle gaatjes schoon en droog zijn. Gebruik bij integrale ontsteking een lucifer als back-up. Als het probleem aanhoudt, neem dan contact op met de AEG Klantenservice.

Kan ik de kookplaat aansluiten op LPG?

Ja, voor België is het mogelijk door de gassproeiers te vervangen en de bypass schroef aan te passen. Raadpleeg de installatie-instructies voor de juiste sproeiers en drukregeling. Gebruik altijd een erkende installateur.

Wat zijn de afmetingen van de inbouwopening?

De inbouwopening moet 550 mm breed en 470 mm diep zijn. De minimale afstand tot zijwanden is 100 mm en tot brandbare materialen boven het toestel 650 mm.

Hoe reinig ik de branderdeksels en pannendragers?

Reinig de branderdeksels en pannendragers in een heet sopje zoals bij gewone afwas. Vermijd agressieve schoonmaakmiddelen of schuursponsen. Zorg dat de gaatjes in de branderdeksels goed droog zijn voor herplaatsing.

Waarom moet ik de knop 5 seconden ingedrukt houden?

Dit activeert de vlambeveiliging (thermokoppel). Als de vlam per ongeluk uitgaat, stopt de beveiliging de gastoevoer om lekkage te voorkomen.

Welk type stroomkabel is geschikt voor vervanging?

Gebruik uitsluitend een kabel van het type H05V2V2-F T90 of gelijkwaardig. De groen/gele aardedraad moet 2 cm langer zijn dan de fase- en nul-draden.

Kan ik de kookplaat gebruiken met een pan die kleiner is dan de brander?

Het is oneconomisch, omdat vlammen buiten de panbodem steken en warmte verloren gaat. Gebruik pannen met een diameter die past bij de brander: sterkbrander 160-260 mm, normaalbrander 120-220 mm, kleinbrander 80-160 mm.

Wat moet ik doen als de vlam onregelmatig brandt?

Controleer of het branderdeksel correct is geplaatst (nok in uitsparing) en of de gaatjes niet verstopt zijn. Reinig indien nodig. Als het probleem blijft bestaan, neem contact op met de klantenservice.

Hoe installeer ik de kookplaat in een werkblad?

Zaag de uitsparing (550x470 mm), breng de meegeleverde afdichting aan op de onderkant van de glasplaat, plaats de kookplaat in het gat en druk aan tot deze gelijk ligt met het werkblad. Zorg voor voldoende ventilatie onder het meubel.

GEBRUIKSAANWIJZING 95600G AEG-ELECTROLUX

Gebruiksaanwijzing en

Installatievoorschrift NL/BE

Waarschuwingen en belangrijke adviezen

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Tijdens het gebruik

• Dit apparaat is bedoeld voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.
• Dit toestel werd enkel ontworpen voor culinaire niet professionele toepassingen en mag voor geen andere doeleinden gebruikt worden.
• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of eigenschappen daarvan te veranderen.
• Om hygienische- en veiligheidsredenen moet het apparaat altijd schoon worden gehouden. Vet-en/of voedselresten kunnen brand veroorzaken.
• Controleer steeds dat de bedieningsknoppen in de "UIT" stand staan, als de kookplat niet meer wordt gebruikt.
• Mocht er in de buurt van de kookplat een stopcontact zijn, waarop af en toe een ander huishoudelijk apparaat wordt aangesloten, zorg er dan coor, dat het snoer niet contact komt met hete delen van de kookplat.
• Als de kookplat niet wordt gebruik, trek dan de steker van de vonkontsteking uit het stopcontact.
• Trek altijd de steker van de vonkontsteking altijd uit het stopcontact bij het schoonmaken en onderhoud van de kookplaat.
• Zorg altijd voor voldoende ventilatie. Gebrek aan ventilatie kan gebrek aan zuurstof veroorzaken.

Veiligheid van kinderen

- Houd tijdens het in gebruik zijn van de kookplat kinderen uit de buurt. Ook na het uitzetten blijft het apparaat lang heet. Let op dat kinderen de warme delen niet aanraken tijdens het afkoelen.

Installatie

• Het installeren en aansluiten van het apparaat dient door een erkend vakman, bekend met de daarvoor geldende voorschriften, aangesloten te worden.
• Sluit het apparaat aan op het juiste type gas, zoals vermeldt op de sticker naast de gasaansluiting van de kookplaat.

• Tijdens het gebruik produceert de kookplat warmte en vocht. Zeker tijdens een langdurig gebruik. Zet dan een raam open of zorg voor een goede ventilatie door een afzuigkap te plaatsen of door een raam open te zetten.

• Controleer het apparaat na het uitpakken op beschadigingen. Controleer het elektrische snoer op beschadigingen. Mocht dat het geval zijn, neem dan contact op met uw leverancier.

• De fabrikant wijst elke aansprakelijkheid ten aanzien van schade of letsel af, indien bovenstaande veiligheidsmaatregelen niet werden getroffen of in acht genomen.

Service

• Tracht in geval van een storing of een defekt dit apparaat niet zelf te repareren. Reparaties welke door niet deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden.
• Laat inspektie- en/of herstelwerkzaamheden uitvoeren door de AEG Klantenservice. Alleen originele AEG-onderdelen voldoen aan alle eisen.

Informatie m.b.t. het milieu

• Houd bij het weggooien van de verpakking rekening met de veiligheid en het milieu.
• Als u een oud apparaat afdankt, maak het dan onbruikbaar door het aansluitsnoer af te snijden.

Symbolen

Waarschuwingen

FABRIKANT:

ELECTROLUX ZANUSSI S.p.A.

Viale Bologna 298 - 47100 FORLI' (Italie)

Ga als volgt te werk

Raadgevingen

Informatie m.b.t. het milieu

Dit toestel voldoet aan de EG-richtlijn

89/336 EEG, 93/68 EEG, 90/396 EEG, 73/23 EEG, 90/683 EEG.

Het is uiterst belangrijk dat het bij het apparaat behorende instruktieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instuktieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Deze instructies gelden enkel voor de landen waarvan het indentificatiesymbool is aangebracht op het titelblad van het instructieboekje en het apparaat zelf.

Inhoudsopgave

Uitvoering (Mod. 95601 G - 95604 G) 58

De bediening 59

Het gebruik 59

De lekplaat 59

De pandragers 60

Nuttig gebruik 60

Onderhoud 60

Voor Nederland 61

Waarschuwingen voor de installateur.... 61

Gasansluiting (voor Nederland) 61

Technische gegevens (Voor Nederland - Mod. 95604 G) 62

Gasaansluiting (Voor Belgie) 63

Aanpassing aan verschillend gastype (Voor Belgie) 65

Vervanging van de gassproeiers 65

Regeling minimum gaspitten 65

Technische gegevens(Voor Belgie - Mod. 95601 G) 66

Vervangen van de stroomkabel 67

Meubelconstructie 69

Installatie

De installatie en aansluiting dient door een erkend installateur te gebeuren. De aanwijzingen voor de installateur zijn in dit boekje opgenomen.

Uitvoering (Mod. 95601 G - 95604 G)

1.Kookplaat
2.Sterkbrander
3. Normaalbrander
4.Kleinbrander
5.Knop brander achter rechts (normaalbrander)
6.Knop brander achter links (normaalbrander)
7.Knop brander voor links (sterkbrander)
8.Knop brander voor rechts (kleinbrander)

De bediening

De knoppen zijn voorzien van de volgende indicaties

$$ = \mathrm{UIT} $$

$$ = \text { maximum } $$

Afhankelijk van het model ontsteekt u een brander op de volgende manier:

Integrale ontsteking

Door de knop van de te gebruiken brander geheel in te drukken en op de hoogste stand te draaien, zal de betreffende brander aangaan. Maar houdt vervolgens de knop nog 5 seconden geheel ingedrukt. Dat is nodig om de vlambeveiliging in te schakelen. De vlam beveiliging voorkomt, dat het gas blijft doorstromen, als de vlam uitwaait of uitgaat door een storing in het gasnet. Zet vervolgens de knop in de gewenste stand.

Luciferontsteking

Steek een lucifer aan. Druk de knop van de betreffende brander in en draai hem linksom. Steek de brander direct aan. Maar houdt vervolgens de knop nog 5 seconden geheel ingedrukt. Dat is nodig om de vlambeveiliging in te schakelen. De vlam beveiliging voorkomt, dat het gas blijft doorstromen, als de vlam uitwaait of uitgaat door een storing in het gasnet. Zet vervolgens de knop in de gewenste stand.

Waarschuwing

Druk nooit op de knop van de brander als het branderdeksel niet op de brander ligt. Doet u dat wel, dan kan de ontstekingsunit z'n zeer hoge spanning niet kwijt hetgeen tot beschadiging van de ontstekingsunit kan leiden.

Belangrijk: Ontsteek eerst de brander en plaats dan de pan boven de brander.

Het gebruik

De lekplaat

De lekplaat is bedoeld voor het opvangen van overkokende vloeistof of gemorste ingrediënten. Wij adviseren u om na het gebruik van de kookplaat de lekplaat direct schoon te maken. Gemorste en daarna opgedroogde substanties zijn vaak moeilijk te verwijderen, terwijl bij direct schoonmaken een vochtige doek al voldoende is. Zowel email als roestvrijstaal zijn gevoelig voor agressieve zuren. Zo moet u bijvoorbeeld gemorste rabarber beslist direct verwijderen en met schoon water naspoelen. Dat geldt vanzelfsprekend ook voor de pandragers en de branderdeksels.

De pandragers

Het gaskomfoor is voorzien van twee pandragers.

Na verloop van tijd kan, door het gebruik van de branders, enig email van de punten afspringen; dat is een normaal, niet te vermijden, verschijnsel.

Nuttig gebruik

Een grote pan op de kleine kookbrander is, voor wat het aan de kook brengen betreft, oneconomisch. Doordat het aan de kook brengen te lang gaat duren treedt ondertussen veel warmteverlies op.

Een kleine pan op de sterkbrander is eveneens oneconomisch, omdat een deel van de vlammen dan buiten de panbodem steekt en de warmte daarvan voor de pan verloren gaat.

Een zeer effectieve gasbesparing bereikt u door altijd een goed sluitende pandeksel te gebruiken, zeker tijdens het aan de kook brengen.

Een schone panbodem, ook aan de buitenkant, draagt bij aan betere warmteoverdracht.

Draai na het aan de kook komen de vlam zover terug dat het gerecht nog juist kan doorkoken. Een grotere vlam dan nodig voor het doorkoken is oneconomisch.

TYPE BRANDER MIN. AFMETING MAX. AFMETING

STERK 160 mm 260 mm

NORMAAL 120 mm 220 mm

KLEIN 80 mm 160 mm

Onderhoud

Zoals reeds eerder gezegd adviseren wij u de kookplaat steeds direct na het gebruik schoon te maken. Een vochtige doek is dan in de regel voldoende.

De branderdeksels, gemaakt van geëmailleerd gietijzer, houden zichzelf schoon door de hoge temperatuur. Toch zal het voorkomen dat u de branderdeksels moet of wilt reinigen. Dat gaat het eenvoudigst in een heet sopje, waar u ook de gewone afwas mee gedaan zou hebben.

Datzelfde geldt ook voor de pandragers.

Vermijd het gebruik van agressieve schoonmaakmiddelen of schuurspons; beide kunnen zowel email als roestvrijstaal aantasten of schuurkrassen veroorzaken.

Gebruik voor het laten glanzen van email een zachte droge doek en voor het behandelen van vlekken of verkleuringen op roestvrijstaal een daartoe in de handel verkrijgbare polish.

Let u er vooral op dat na het reinigen van de branderdeksels alle gaatjes rondom goed schoon en droog zijn. Water of sop in de gaatjes veroorzaakt slecht of niet ontsteken van het gas op die plaatsen.

Om een branderdeksel op de juiste manier op de branderkelk terug te kunnen plaatsen, is het branderdeksel voorzien van een nok en de branderkelk van een daarmee overeenkomende uitsparing. Alleen op die manier geplaatst garandeert de brander een goede vlamverdeling rondom.

Waarschuwingen voor de installateur

De volgende gebruiksaanwijzingen zijn tot een gekwalificeerd technicus gericht, die de installatie uitvoert, zodat hij de installatie en de verbindingen op de juiste manier kan uitvoeren, de huidige wetten en normen in acht nemende. ledere tussenkomst na aansluiting dient te worden uitgevoerd met afgekoppelde of uitgeschakelde stroomtoevoer.

De installatie en de elektrische aansluiting van het apparaat moeten door een erkend vakman gebeuren.

Voor Nederland

Bij het gebruik van het toestel wordt er bij de verbranding van aardgas zuurstof onttrokken uit de lucht. Zorg daarom voor voldoende ventilatie, zie GAVO 1078.

De aansluiting moet volgens NEN 1078 gemaakt worden.

De kookplaat is vanuit de fabriek gemaakt en ingesteld voor de gassoort zoals aangegeven op het typeplaatje.

Overtuig u ervan dat deze gegevens overeenkomen met de geleverde gassoort in de woning.

Gasansluiting (voor Nederland)

Attentie

Bij het gebruik van het toestel wordt er bij de vernranding van aardgas zuurstof onttrokken uit de lucht. Zorg daarom voor voldoende ventilatie, zie GAVO 1078.

Gasaansluiting

De aansluiting moet volgens NEN 1078 gemaakt worden.

Het kookplateau is vanuit de fabriek gemaakt en ingesteld voor de gassoort zoals aangegeven op het typeplaatje.

Overtuig u ervan dat deze gegevens overeenkomen met de geleverde gassoort in de woning.

Een haakse fitting met 1/2" wartel A (NEN 3258) en ringetje worden meegeleverd.

Schroef een en ander eerst losjes in elkaar, bepaal de juiste richting en draai de wartel daarna stevig vast.

Indien de koppeling van de gasslang niet past op de schroefdraad van de meegeleverde haakse fitting, gebruik dan de met het kookplateau meegeleverde adapter.

WAARSCHUWING

Om te controleren of alle verbindingen naar het toestel goed gasdicht zijn, dienen de aansluitingen met en zeep-oplossing op dichtheid gecontroleerd te worden, nooit met een vlam.

Technische gegevens (Voor Nederland - Mod. 95604 G)

Afmetingen in mm: Kookplaat H x B x D 8 x 580 x 510 Inbouwopening B x D 550 x 470
Categorie I 2L
Apparaat Klasse 3
Koppeling gas R 1/2"
Voeding gas Aardgas G20-G25 / 20-25 mbar (Nederland)
Voeding elektriciteit 230 V ~ 50 Hz

Brander Nom. belasting Gasverbruik
	kW max	kW min m	^3 /h max
Sterkbrander ∅ 102 mm 2,9 0,55 0,332Normaalbrander ∅ 71 mm 2 0,40 0,221Kleinbrander ∅ 55 mm 1 0,30 0,111
Totaal 4 kookbranders 7,9 0,885
	Spuitstukboring		Spaarstandboring
Sterkbrander ∅ 102 mmNormaalbrander ∅ 71 mmKleinbrander ∅ 55 mm	124100071		0,560,470,42

Voor België

• De zijwanden van de meubels mogen niet hoger komen dat het werkvlak van het toestel.
• Plaats het toestel niet in de buurt van ontvlambare materialen (zoals gordijnen, handdoeken enz.).
• De hierna volgende instructies zijn bestemd voor de erkende installateurs, om ervoor te zorgen dat installatie en onderhoud optimaal verlopen, volgens de geldende normen. De installatie moet conform de norm NBN D 51.003 "Installaties gevoed met stoolgas lichter dan lucht" worden uitgevoerd.
• Ontkoppel het kookplateau van de stroomtoevoer. Ingeval het plateau op de stroomtoevoer aangesloten moet blijven, moeten alle nodige voorzorgsmaatregelen worden getroffen.

Gasaansluiting (Voor België)

Monteer een afsluitkraan die erkend is door de AGB. Starre aansluitingen verdienen de voorkeur. Bij gebruik van een gasslang moet een door de AGB erkende slang met metalen omhulsel worden gebruikt.

Bij het gebruiken van flexiebele vaste verbindingen moet men er op letten dat de pijpen niet kunnen worden geplet of dichtgekneppen en niet in aanraking komen met bewegende delen. Let hier ook op wanneer de kookplaat wordt gecombineerd met een oven.

Deze kookplateaus kunnen zowel worden gevoed met gas van Slochteren (G25) met een nominale druk van 25 mbar als met aardgas (G20) met een nominale druk van 20 mbar. Om te werken met deze twee soorten gas is geen extra afstelling nodig.

Alvorens de installatie uit te voeren moet u nagaan of de gastoevoer volstaat voor de correcte voeding van het plateau. Bij maximum verbruik mag de drukdaling maximum 5% bedragen. Deze drukdaling is afhankelijk van volgende factoren:

• maximum debiet van de gasmeter;
• diameter en lengte van de leidingen voor en achter de meter;
• doorgangsopeningen van de verschillende kranen in het circuit;
• diameter van de eventuele tussenstukken.

BELANGRIJK - Voor een correcte werking, een zuinig verbruik en een grotere levensduur van het kookplateau moet u ervoor zorgen dat de toevoerdruk overeenstemt met de waarden in de tabel.

Aan het einde van de verstelbare pijp, waarop een GJ 1/2" draadmoer gemonteerd is, wordt de messing elleboog zo gemonteerd dat de afdichtingsring zich tussen de onderdelen bevindt zoals aangegeven in

figuur. Schroef de

onderdelen op elkaar zonder aan te spannen, draai de elleboog in de gewenste richting en span dan aan.

BELANGRIJK - Om de installatie te voltooien, kijk altijd de perfecte dirchtheid van de verbindingsstukken na door een zeepachtige oplossing te gebruiken, nooit een vlaam.

Aanpassing aan verschillend gastype (Voor België)

Vervanging van de gassproeiers

1) Verwijder de roosters.
2) Neem het bovenste gedeelte en de gasontstekers.
3) Met een steeksleutel van 7 schroeft U de gassproeiers los en neemt U ze weg, om ze te vervangen door diegene die overeenstemmen met het type gas (zie tabel).
4) Hermonteer de delen door dezelfde handelingen te volgen, in tegengestelde zin.

5) Vervang het indentificatieplaatje (geplaatst vlakbij de gastoevoerpijp) door het plaatje dat oveneenstemt met het nieuwe gastype. Dit identificatieplaatje vindt u in de verpakking van het inspuitstuk meegeleverd met het toestel.

Indien de gasdruk verschillend is (of variabel) van dewelke voorzien, is het noodzakelijk een gepaste drukregelaar te plaatsen op de inlaattube, conform aan de normen.

1) Ontsteek de brander.
2) Breng de toets op de positie van de kleinste vlam.
3) Verwijder de toets.

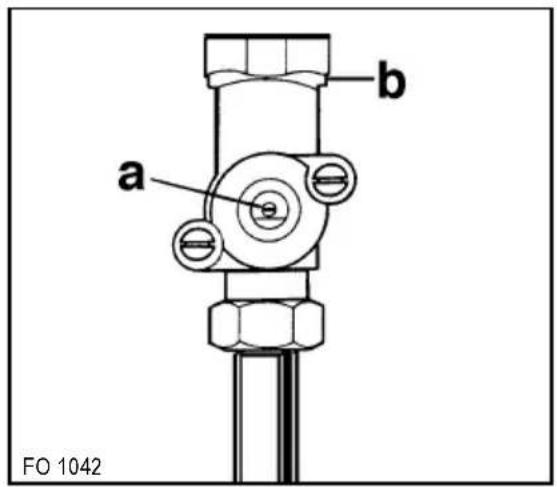

4) Regel de bypass vijs - die zich in de as van de kraan bevindt - met een dunne schroevendraaier. Bij het omschakelen van aardgas naar butaangas dient de schroef volledig in wijzerszin worden vastgedraaid tot er een kleine regelmatige vlam wordt bekomen.

a) Bypass vijs b) Kraan

5) Controleer tenslotte of er geen uitdovingen van de gaspit zijn door snel de toets van de maximale stand op de minimum stand te draaien.

Technische gegevens

(Voor België - Mod. 95601 G)

Afmetingen in mm:
Kookplaat H x B x D	8 x 580 x 510

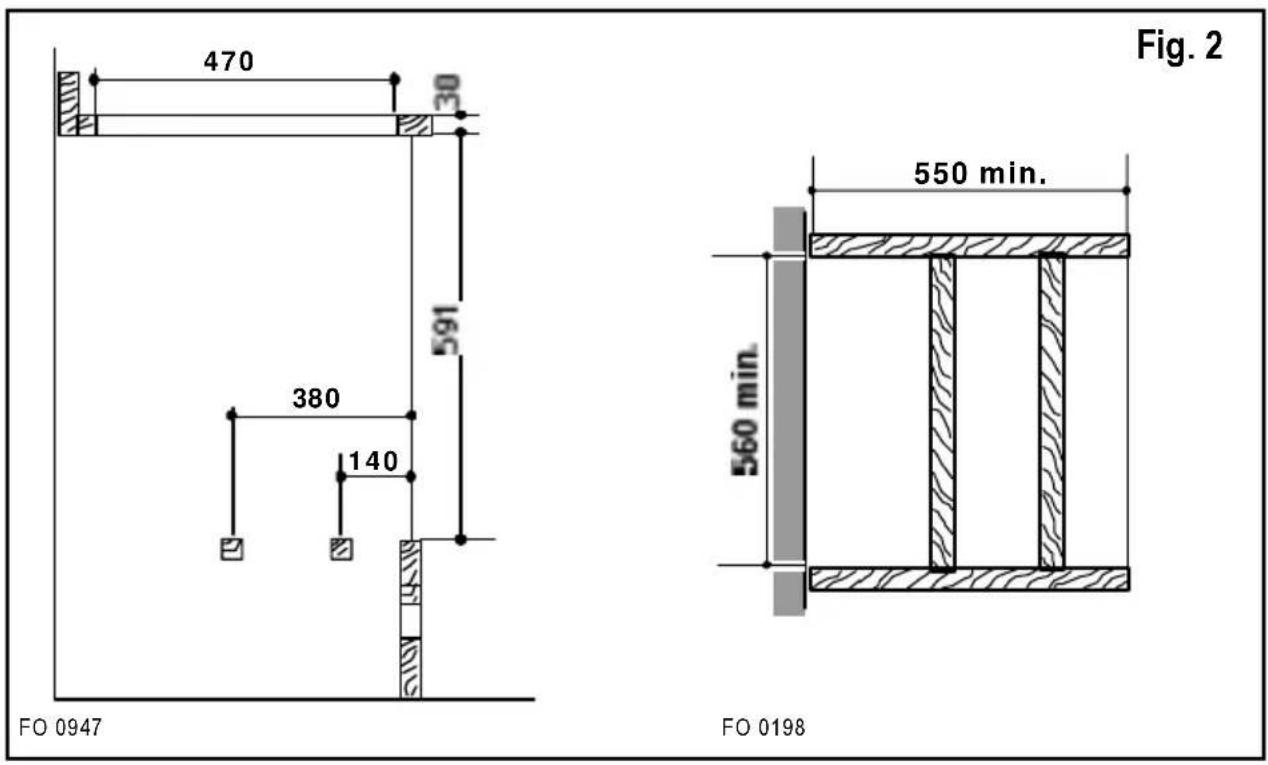

Inbouwopening B x D	550 x 470
Vermogen gasbranders in kW:
Hilfsbrenner	1,0
Normalbrenner	1,9
Starkbrenner	2,9
Categorie	II 2E+3+
Koppeling gas	R 1/2"
Voeding gas	Aardgas G20-G25 20/25mbar
Voeding elektriciteit	230 V ~ 50 Hz

BRANDER	MAXIMALE MINIMALE CALORISCH CALORISCH DEBIET DEBIET		MAXIMALE CALORISCH DEBIET
	kW kW m		AARDGAS			GAS LPG 28-30/37 mbar
			mark 100/mm	^3/h g/h		mark 100/mm
				G20 20mbar	G25 25mbar		G30	G31
Klein-brander∅ 55 mm.	1	0,33	70	0,095	0,111	50	73	71
Normaal-brander∅ 71 mm.	1,9	0,45	96	0,181	0,210	71	138	136
Sterk-brander∅ 102 mm.	Aardgas: 2,9 LPG :2,7	0,65	119	0,276	0,321	86	196	193

Het kookplateau is ontworpen om te werlen bij 230 V eenfasig.

De aansluiting moet worden uitgevoerd conform de voorwaarden en normen, voorgeschreven door de geldende wetgeving.

Alvorens aan te sluiten moet u nagaan of:

1) de elektrische voeding afgestemd is op het verbruik van het kookplateau (zie het identificatieplaatje);
2) de bestaande elektrische toevoer voorzien is van een aarding conform de geldende voorschriften;
3) de meerpolige stekker of de gebruikte schakelaar gemakkelijk bereikbaar zijn nadat het kookplateau gelnstalleerd is.

Bevestig een stekker aan de kabel, aangepast aan de belasting, en sluit aan op een beveiligd contact.

Als een directe aansluiting op het stroomnet vereist is, moet een meerpolige stekker worden gebruikt met een minimum afstand tussen de contacten van 3 mm, aangepast aan de belasting en geldende voorschriften.

De bruine fasedraad (die aangesloten is op de "L" clip van het plateau) moet altijd worden aangesloten op het fasecontact van het stroomnet.

De stroomkabel moet zo geplaatst worden dat hij op geen enkel punt 90°C warmer kan worden dan de omgevingstemperatuur.

Vervangen van de stroomkabel

Wanneer de stroomkabel moet worden vervangen, mag alleen type H05V2V2-F T90 worden gebruikt, en beide types moeten aangepast zijn aan de belasting en de temperatuur waarbij ze moeten functioneren. Bovendien moet de groen/gele aardingsdraad zo'n 2 cm langer zijn dan de fasedraad en de neutrale draad.

Aardingsraad (groen/gele)

Inbouw

Uitzaagmaten

In het figuur vindt u de noodzakelijke uitzaagmaten.

De minimale afstand tussen de kookplaat en de zijwanden die boven de kookplaat uitsteken moet minimaal 100 mm bedragen (zowel links als rechts).

Deze kookplaten zijn bedoeld voor inbouw in keukenmeubels met een diepte tussen 550 en 600 mm.

De minimale afstand tussen de kookplaat en de brandbare materialen die direct boven het toestel gemonteerd worden is 650 mm.

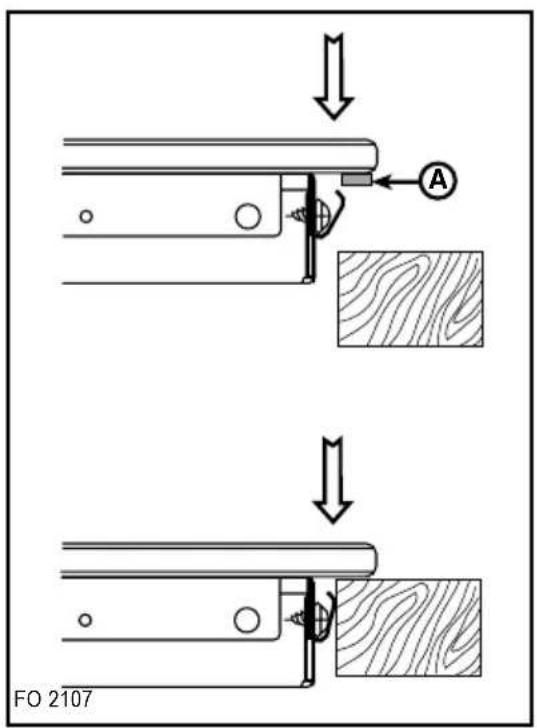

Voordat de kookplaat in het gat wordt geplaatst, moet eerst de afdichting worden aangebracht. Zorg ervoor, dat de afdichting niet wordt onderbroken, dat voorkomt lekken van overgekookt voedsel in de kookplaatmantel.

1) Verwijder de pannendragers, de brander-ringen en deksels, draai de kookplaat om, pas op, dat de vonkontstekingskaarsen niet worden beschadigd.

2) Breng vervolgens de afdichting aan op de onderkant van de glasplaat.
3) Keer de plaat om, plaats de plaat in het gat en druk de glasplaat aan tot de plaat rust op het werkblad.

Meubelconstructie

Op een keukenmeubel met deur

Het betreffende keukenmeubel moet zo geconstrueerd zijn dat:

• de kookplaat, in verband met eventuele service, gemakkelijk verwijderd kan worden en;
• het uitgaan van een brander door het openen van de deur van het meubel vermeden wordt.

Een voorbeeld is in figuur 1 gegeven.

De afstand tussen uitsparing kookplaat en de achterwand van de keuken moet tenminste 55 mm bedragen.

Op een ovenkastje

De afmetingen moeten voldoen aan de gegevens in figuur 2.

A) Afdichting

a) Afneembare plaat
b) Eventuele ruimte voor de

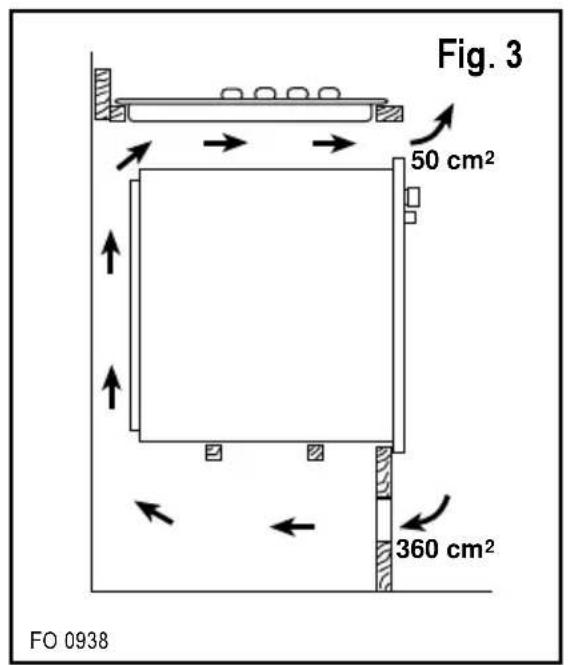

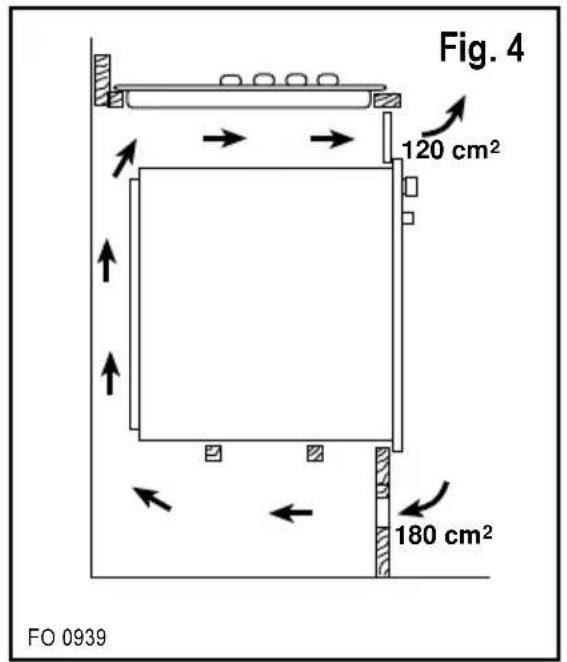

De afmetingen van de dragers voor de oven moeten voldoende ventilatie waarborgen. Om oververhitting te vermijden adviseren wij ventilatie-openingen te maken volgens figuur 3 of 4.

Voor de kookplaat met vonkontsteking moet een apart stopcontact aanwezig zijn of gemonteerd worden.
