Type product	Warmtepompboiler (HP 270-1E 0 FIVS)
Afmetingen (B × H × D)	724 × 1825 × 745 mm
Gewicht (netto)	126 kg
Boilerinhoud	270 liter
Elektrische spanning	230 V / 50 Hz
Maximaal opgenomen vermogen	2,6 kW (inclusief elektrische weerstand 2,0 kW)
Maximale stroom	11,3 A
Verwarmingsvermogen warmtepomp	2,0 kW (COP 3,5)
Warmwatertemperatuur (warmtepomp)	30 °C tot 60 °C
Warmwatertemperatuur (elektrisch)	30 °C tot 70 °C
Koelmiddel	R134a (375 g)
Geluidsniveau (op 1 m)	50 dB(A)
Beschermingsgraad	IP21 / IP24 (met luchtkanalen)
Werkingstemperatuur luchtaanzuiging	+5 °C tot +35 °C
Verwarmingsmodi	Warmtepomp, elektrisch, combi, volautomatisch, handmatig, programma's (P1/P2/P3)
Legionellafunctie	Automatische thermische desinfectie (instelbaar)
Onderhoud	Jaarlijkse controle magnesiumanode, reinigen verdamper en luchtkanalen, maandelijkse controle veiligheidsklep
Veiligheid	Hoge-/lagedrukschakelaar, veiligheidstemperatuurbegrenzer, antivriesbeveiliging
Toebehoren (niet meegeleverd)	Luchtkanalen, expansievat, thermostatische mengkraan, veiligheidsklep
Garantie	Fabrieksgarantie onder voorwaarden (raadpleeg handleiding)

Veelgestelde vragen - HP 270-1E 0 FIVS Junkers

Hoe stel ik de gewenste warmwatertemperatuur in op mijn Junkers HP 270-1E 0 FIVS?

Druk op de + of - toets op het bedieningspaneel tot de gewenste temperatuur verschijnt (tussen 30 en 70 °C). Bevestig met de OK-toets. De temperatuur knippert drie keer als bevestiging.

Welke verwarmingsmodi zijn beschikbaar en wat is het verschil?

Er zijn vier modi: Warmtepomp (enkel warmtepomp tot 60 °C), Elektrisch (enkel elektrisch element tot 70 °C), Combi (automatische keuze tussen warmtepomp en elektrisch) en Full (beide tegelijk voor snel opwarmen). Kies de modus in het menu via de Mode-functie.

Hoe programmeer ik de werktijden van mijn warmtepomp?

Ga naar het hoofdmenu door de menu-toets langer dan 3 seconden in te drukken. Kies Prog en stel de tijdschema's in voor P2 of P3. U kunt vier periodes instellen: twee voor werkdagen (1-5) en twee voor weekend (6-7). Stel begin- en eindtijd in met de + en - toetsen en bevestig met OK.

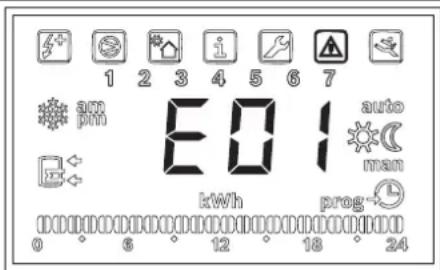

Wat betekent de foutmelding E09 op het display?

Fout E09 duidt op onvolledige ontluchting, watertekort of een defecte circulatiepomp. Voer eerst de ontluchtingsprocedure uit via de functie Purg en reset het systeem door de OK-toets langer dan 3 seconden in te drukken. Als de fout terugkeert, schakel dan een erkend installateur in.

Hoe voer ik een thermische desinfectie (legionellaprogramma) uit?

Activeer de Leg-functie in het hoofdmenu. Kies voor handmatig of automatisch. Bij automatisch stelt u de dag en het uur in. Het water wordt opgewarmd tot 65 °C om bacteriën te doden. Waarschuwing: heet water kan brandwonden veroorzaken; voer dit uit buiten normale gebruikstijden.

Welk onderhoud is vereist voor de Junkers HP 270-1E 0 FIVS?

Laat jaarlijks de magnesiumanode controleren en vervangen indien nodig. Reinig regelmatig de verdamper en de luchtkanalen. Controleer maandelijks de veiligheidsklep door deze handmatig te openen. Ook de condensslang moet vrij zijn van vuil.

Kan ik de warmtepomp buiten installeren?

Nee, het toestel mag niet buiten worden geplaatst. De opstellingslocatie moet droog en vorstvrij zijn, met een omgevingstemperatuur tussen 5 °C en 35 °C. Zorg voor voldoende ventilatie en een stevige vloer (max. 400 kg met gevulde boiler).

Wat is het maximale tapwaterdebiet bij 40 °C?

Het maximale debiet is 1270 liter per dag bij een gemiddelde temperatuur van 40 °C. Dit is onder ideale omstandigheden en kan variëren afhankelijk van de inlaattemperatuur en het gebruik.

Hoe reset ik het toestel na een storing?

Houd de OK-toets op het bedieningspaneel langer dan 3 seconden ingedrukt. Het toestel herstart en keert terug naar de normale werking. Als de storing blijft verschijnen, raadpleeg dan de storingscodes in de handleiding of bel een erkend installateur.

Is de Junkers HP 270-1E 0 FIVS geschikt voor een solarsysteem?

Ja, het model HP 270-1E 1 FIVS heeft een verwarmingsspiraal voor aansluiting op een solarsysteem of cv-ketel. De spiraal kan als bijverwarming dienen. Let op: de watertemperatuur van de spiraal mag niet boven 80 °C komen om schade te voorkomen.

GEBRUIKSAANWIJZING HP 270-1E 0 FIVS Junkers

Installatie- en bedieningsvoorschrift

SUPRAECO W

Sanitaire warmtepomp +5°C tot 35°C

Voor de installatie van het toestel moet het installatievoorschrift worden doorgelezen! Lees voor de inbedrijfstelling van het toestel dit bedieningsvoorschrift door!

De in het bedieningsvoorschrift opgenomen veiligheidsinstructies moeten worden gerespecteerd! De opstellingslocatie moet aan de eisen voor voldoende ventilatie voldoen!

De installatie mag alleen door een erkend installateur worden uitgevoerd!

JUNKERS

Groupe Bosch

Inhoudsopgave

1 Uitleg van de symbolen en veiligheidsaanwijzingen ..... 3

1.1 Verklaring symbolen .... 3

1.2 Veiligheidsinstructies .... 3

2 Leveringsomvang ....4

3 Gegevens betreffende het toestel 5

3.1 Gebruik volgens de voorschriften 5

3.2 Tableau des types .... 5

3.3 Typeplaat 5

3.4 Toestelbeschrijving 5

3.5 Toebehoren (niet meegeleverd). 5

3.6 Voor de installatie controleren 5

3.7 Afmetingen en minimale afstanden 6

3.8 Toestelopbouw 7

3.9 Elektrische bedrading 8

3.10 Koelmiddelcircuit 9

3.11 Veiligheids-, regel- en beschermingsinrichtingen ... 10

3.11.1 Hoge-/lagedrukschakelaar 10

3.11.2 Veiligheidstemperatuurbegrenzer elektrische weerstand .... 10

3.11.3 Temperatuursensor van de luchtaanzuiging ..... 10

3.12 Corrosiebestendigheid 10

3.13 Technische specificaties 11

3.14 Installatieschema.... 12

3.14.1 Warmtepomp voor tapwatervoorziening met bijkomende verwarmingsbron .... 12

3.14.2 Warmtepomp voor tapwatervoorziening met solarsysteem als bijverwarming.... 13

4 Transport en opslag 13

5 Installatie 14

5.1 Opstellingslocatie 14

5.2 Plaatsing van het toestel 14

5.3 Montage van de luchtkanalen 14

5.3.1 Open bedrijf 15

5.4 Montage 15

5.4.1 Aansluiting van de waterleidingen 15

5.4.2 Aansluiting van de verwarmingsspiraal 15

5.4.4 Aansluiting van de condensslang 16

5.4.5 Expansievat (toebehoren niet meegeleverd) ..... 16

5.5 Vullen van de boiler 16

5.5.1 Waterkwaliteit 17

6 Elektrische aansluiting.... 17

6.1 Elektrische aansluiting van het toestel.... 17

7 Inbedrijfstelling.... 17

7.1 Voor het in bedrijf nemen 17

7.2 Toestel in/uitschakelen 17

8 Bediening....18

8.1 Bedieningsoverzicht ..... 19

8.2 Functie-indicatie ..... 19

8.3 Werkingsmogelijkheden 19

8.5 Warmwatertemperatuur instellen ..... 20

8.6 „Hoofdmenu“ 21

8.6.1 „Mode“-functie - verwarmingsmogelijkheden ..... 21

8.6.2 Programmafunctie - programmeren van werkingstijden 22

8.6.3 „Leg“-functie - automatische thermische desinfectie . 23

8.6.4 „Set“-functie - instellingen ..... 24

8.6.5 Ontluchtingsfunctie „Purg“ 24

8.6.6 De temperatuureenheid instellen - „°C“ of „°F“ ..... 24

8.6.7 Het uur en de dag van de week instellen ..... 24

8.6.8 „Info“-functie - informatie 24

8.7 Storingsdiagnose 25

8.8 Fabrieksinstellingen 25

9 Milieubescherming/afval 25

10 Onderhoud 25

10.1 Algemene inspectie 25

10.2 Vermogenscontrole 25

10.3 Controleren/vervangen magnesiumanode ..... 26

10.4 Reiniging 26

10.5 Condensslang 26

10.6 Veiligheidsklep 26

10.7 Koelmiddelcircuit 26

10.8 Veiligheidstemperatuurbegrenzer 26

10.9 Laat de boiler leeglopen 27

1 Uitleg van de symbolen en veiligheidsaanwijzingen

1.1 Verklaring symbolen

Waarschuwingssymbolen

Veiligheidsinstructies worden omkaderd en aangegeven met een uitroepteken in een gevarendriehoek met grijze achtergrond.

Bij gevaar door elektriciteit wordt het uitroepteken in de gevarendriehoek vervangen door een bliksemsymbool.

Signaalwoorden geven de soort en de mate van de gevolgen aan indien de maatregelen ter voorkoming van het gevaar niet worden nageleefd.

• OPMERKING betekent dat materiële schade kan ontstaan.
• VOORZICHTIG betekent dat licht tot middelzwaar lichamelijk letsel kan ontstaan.
• WAARSCHUWING betekent dat zwaar lichamelijk letsel kan ont-staan.
• GEVAAR betekent dat levensgevaar kan ontstaan.

Informatiesymbool

Belangrijke informatie zonder gevaar voor personen en materialen, wordt tussen twee lijnen geplaatst en aangegeven met een i-symbol in een vierkant.

Aanvullende symbolen

Symbool Betekenis

▶Handeling

→ Verwijzing naar andere plaatsen in het document of naar andere documenten

•Opsomming

–Opsomming (subniveau)

Tabel 1

1.2 Veiligheidsinstructies

Installatie

• De installatie mag alleen door een erkend installateur worden uitgevoerd.
  ▶Op de volgende locaties mag het toestel niet worden geïnstalleerd:
  -Buiten
  -Op corrosieve locaties
  -Op plaatsen met temperaturen onder 5 °C
  -Op explosiegevaarlijke locaties
  ▶Controleer alle hydraulische aansluitingen op dichtheid voordat het toestel op de voeding wordt aangesloten.
  ▶Verwijder de originele verpakking van het toestel pas op de opstellingslocatie.

Verbrandingsgevaar!

▶Een werking met temperaturen hoger dan 60 °C is mogelijk. Monteer daarom thermostatische mengkranen.

Onderhoud

• Het onderhoud mag alleen door een erkend installateur worden uitgevoerd.
• Koppel het toestel los van het net voor alle onderhoudswerkzaamheden.
• De gebruiker is verantwoordelijk voor de veiligheid en de milieuvriendelijke werking van het toestel en voor het onderhoud daarvan.

Onderhoud en herstelling

▶ Reparaties mogen alleen door een erkend installateur worden uitgevoerd. Foutieve reparaties kunnen gevaar voor de operator en functionele storingen aan het toestel tot gevolg hebben.

▶Gebruik alleen originele reserve-onderdelen.

- Geef een erkend installateur opdracht voor jaarlijkse inspectie en behoefte-afhankelijk onderhoud van het toestel.

Ruimte-/aanzuiglucht

Houd de aanzuiglucht vrij van verontreinigingen. De volgende stoffen mogen niet aanwezig zijn:

- Agressieve stoffen (ammoniak, zwavel, halogeenproducten, chloor, oplosmiddel)

•Vethoudende of explosieve stoffen

•Aërosolconcentraties

De luchtaanzuiging mag niet op de ventilator worden aangesloten.

Koelmiddel

▶ Bij gebruik en hergebruik van het koelmiddel de geldende milieuvoorschriften aanhouden. Niet in het milieu laten ontsnappen! Als koelmiddel wordt R134a gebruikt. Het is niet ontvlambaar en heeft geen schadelijke werking op de ozonlaag.
▶ Voor werkzaamheden aan delen van het koelcircuit koelmiddel verwijderen, om de veiligheid tijdens het werken te waarborgen.

Voor onderhoudsdoeleinden HFC-134a en PAG-ÖL gebruiken. Het bevat gefluorideerd broeikasgas en wordt in het Kyoto-protocol met een aardopwarmingsvermogen van 1300 gewaardeerd.

Gebruiker informeren

Leg aan de gebruiker de werking, de bediening, het controleren van de installatiedruk, het bijvullen en ontluchten uit.
▶ Wijs de gebruiker er op dat hij zelf geen veranderingen of reparaties mag uitvoeren.

Schade door bedieningsfouten

Bedieningsfouten kunnen persoonlijk letsel en/of materiële schade tot gevolg hebben.

▶ Waarborg, dat kinderen het toestel niet zonder toezicht bedienen of ermee spelen.

▶ Waarborg, dat alleen personen toegang hebben, die in staat zijn, het toestel deskundig te bedienen.

2 L e v e r i n g s o m v a n g

[1] Warmtepomp
[2] Set met toesteldocumentatie

3 Gegevens betreffende het toestel

Toestellen uit de serieHP270 zijn warmtepompen, die de in de omgevingslucht opgeslagen energie gebruiken voor tapwatervoorziening.

3.1 Gebruik volgens de voorschriften

Het toestel mag alleen voor tapwatervoorziening worden gebruikt.

Een ander gebruik is niet volgens de voorschriften. Voor daaruit voortkomende schade wordt geen aansprakelijkheid aanvaard.

Het toestel is niet geschikt voor industriële toepassingen. Het is alleen bedoeld voor huishoudelijk gebruik.

[S] Zijaansluitingen

3.3 Typeplaat

De typeplaat bevindt zich op de achterzijde van het toestel.

Daar vindt u specificaties betreffende het toestelvermogen, bestelnummer, toelatingsgegevens, de gecodeerde fabricagedatum (FD) en andere technische gegevens.

3.4 Toestelbeschrijving

Toestel voor tapwatervoorziening met de volgende kenmerken:

• Boiler van geëmailleerd staal met warmte-isolatie van FCKS-vrij polyurethaan hardschuim.
• Corrosiebescherming van de boiler door interne magnesiumanode.
• Separaat koelmiddel- en tapwatercircuit.
• Automatische stop in de bedrijfsmodus "Warmtepomp" ¹⁾ van de warmtepomp, wanneer de luchtaanzuigtemperatuur onder 5 °C of boven 35 °C ligt.
• Hoge-/lagedrukschakelaar ter bescherming van het koelmiddelcircuit.
• Gebruik van R134a als koelmiddel.
• Tapwatertemperaturen tussen 30 °C en 70 °C (de af fabriek ingestelde tapwatertemperatuur is 50 °C).

3.5 Toebehoren (niet meegeleverd).

Beschrijving	Artikelnummer
Bevestigingsbeugels voor montage van de luchtkanalen	7 746 901 002
Expansievat 12l	7 747 204 675
Expansievat 18l	7 747 204 676
Expansievat 25l	7 747 204 677
T-stuk voor keuze van de toevoerlucht	7 746 900 714
Afsluitventiel/terugslagklep 3/4 “	7 709 500 048
Afsluitventiel/terugslagklep 1“	7 709 500 080
Muurdoorvoer	7 719 003 334
Dakdoorvoer	7 719 003 366
Luchtaanzuig- en luchtafvoerkanalen (Thermisch en akoestisch geïsoleerd) - 10m	7 719 003 329
Luchtaanzuig- en luchtafvoerkanalen 500 mm	7 746 900 698
Luchtaanzuig- en luchtafvoerkanalen 1000 mm	7 746 900 702
Luchtaanzuig- en luchtafvoerkanalen 2000 mm	7 746 900 706
Bocht 45°	7 746 900 690
Bocht 90°	7 746 900 694

Tabel 3

3.6 Voor de installatie controleren

• Het toestel mag uitsluitend worden geïnstalleerd door een erkend installateur.
• Bij de installatie van de warmtepomp moeten de geldende voorschriften worden aangehouden.
• Controleer of alle leidingaansluitingen intact zijn en tijdens transport niet zijn losgeraakt.
  ▶ Voor de inbedrijfstelling van het toestel de boiler met water vullen en ontluchten (→ par. 5.5).
• Het toestel nooit transporteren of manipuleren onder een hoek groter dan 45°. Daarom, voor het uitpakken en installeren van de warmtepomp, de "hellingsticker" op de achterzijde van de verpakking controleren. Wanneer de punt van de pijl blauw verkleurd is, dan moet het toestel teruggestuurd worden naar de fabriek in de originele en ongeopende verpakking.

Daarom zeer voorzichtig zijn bij manipulatie van de warmtepomp! Voor meer informatie zie pagina 13 en 14.

• Opstellingsvlak van het toestel controleren op de benodigde bestendigheid in uitlijning.
  ▶ Toestel voorzichtig transporteren en plaatsen. Door schokkende bewegingen kunnen de interne emaillaag, onderdelen en aansluitingen daarvan of de buitenmantel beschadigd raken.

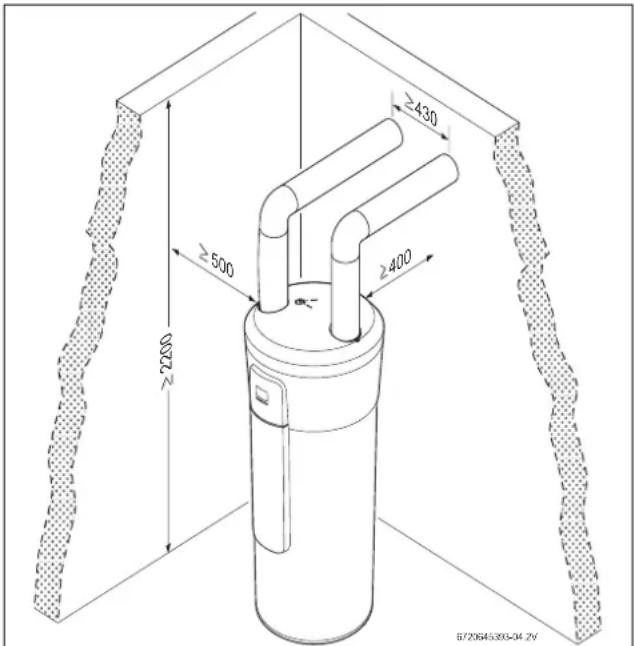

3.7 Afmetingen en minimale afstanden

6720645393-05.2V

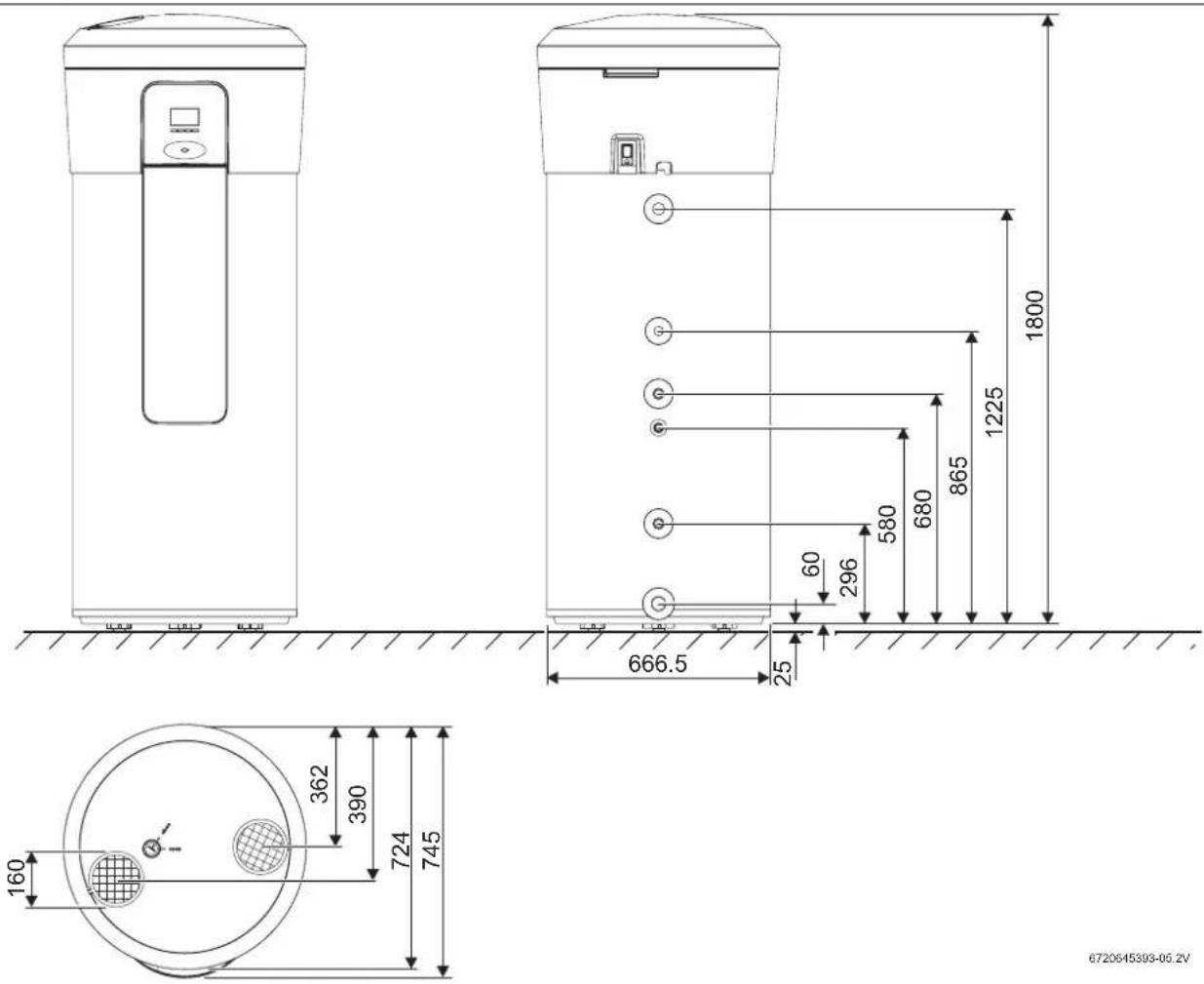

Afb. 2 Afmetingen toestel

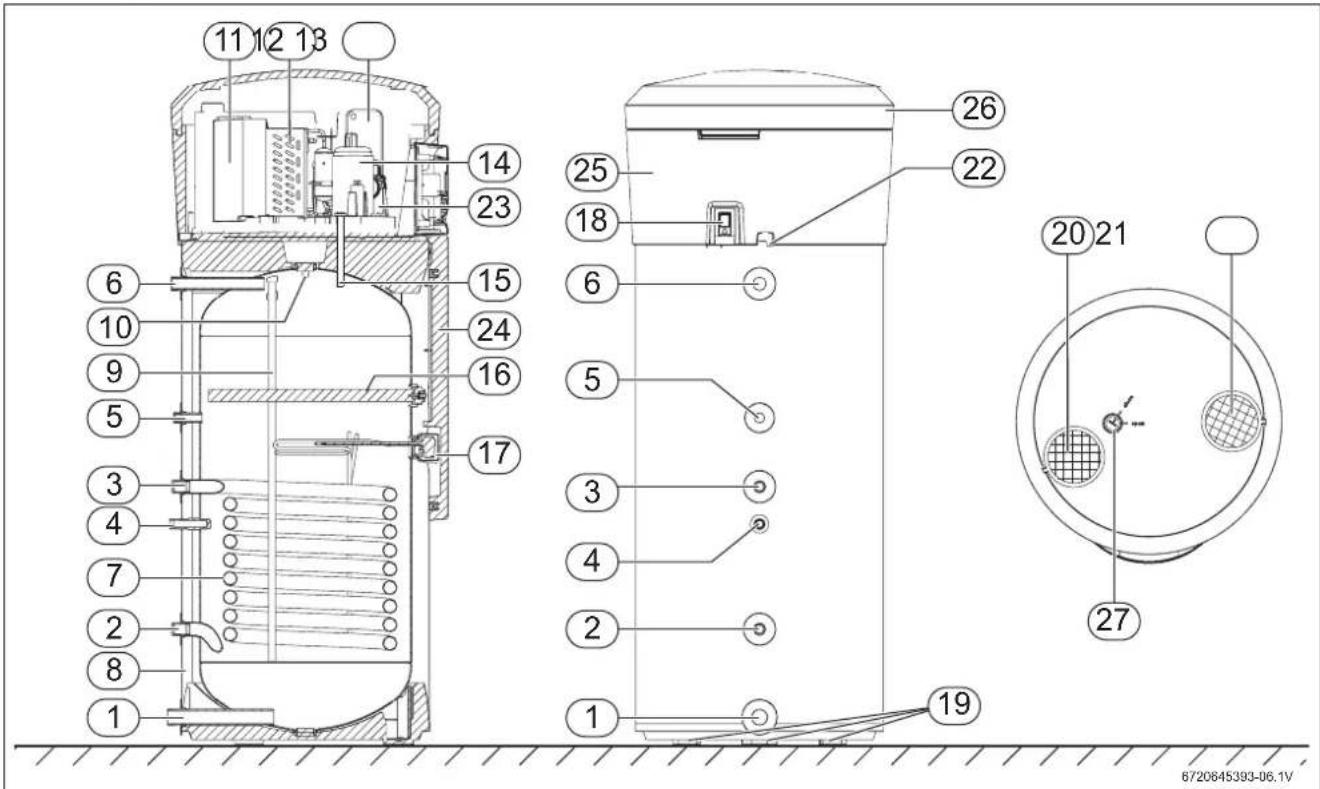

3.8 Toestelopbouw

[2] Uitgang verwarmingsspiraal - G1" 1)

[3] Ingang verwarmingsspiraal - G1" 1)

[4] Dompelhuls voor temperatuursensor (specificaties voor bedieningseenheid van het zonnesysteem of de verwarming).

[5] Ingang circulatie - G3/4"

[10] Uitgang tapwater (warm) uit condensor

[11] Ventilator

[12] Verdamper

[13] Condensor (warmtewisselaar gas/water)

[14] Compressor

[15] Voeler tapwatertemperatuur

[16] Magnesiumanode

[18] Aan/uit-schakelaar

[19] Stelpoten (3x)

[20] Opening luchtuitlaat

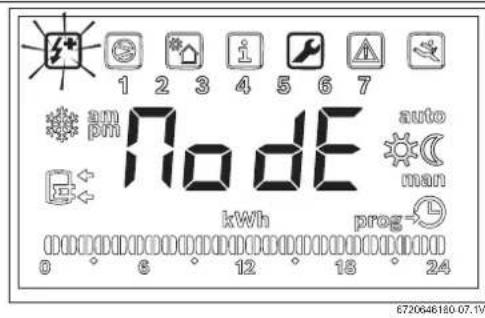

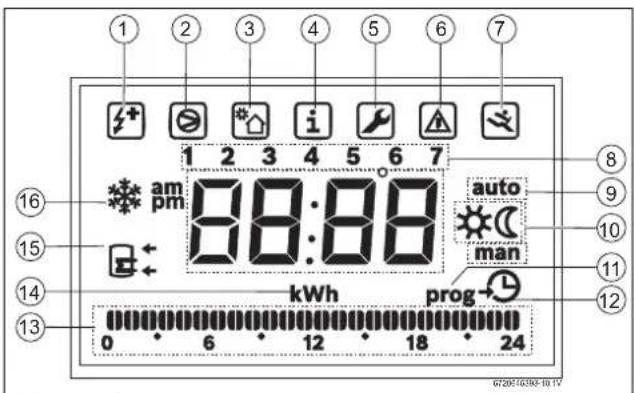

Afb. 4 Bedieningspaneel

[1] Display

[2] Insteltoetsen

[3] Functie-/storingsindicatie van het toestel

3.9 Elektrische bedrading

Afb. 5

[1] Temperatuursensor voor luchtaanzuiging
[2] NTC voeler ingang tapwater (koud) in condensor
[3] NTC uitgang tapwater (warm) uit condensor
[4] Netkabel
[5] Hogedrukschakelaar
[6] Elektrische condensator voor compressor
[7] Compressor
[8] Temperatuurregelaar compressor
[9] Lagedrukschakelaar
[10] Circulatiepomp
[11] Ventilator
[12] Elektrische weerstand
[13] Veiligheidstemperatuurbegrenzer elektrische weerstand
[14] Stuurtoestel

3.10 Koelmiddelcircuit

Het koelmiddelcircuit is een gesloten systeem, waarin het koelmiddel R134a als warmtedrager circuleert.

In de verdamper wordt de warmte uit de lucht in het koelmiddelcircuit overgedragen en het koelmiddel in gas verdampt.

De compressor verhoogt de temperatuur van het koelmiddel R134a via compressie.

Daarna wordt de warmte via een warmtewisselaar, ook wel condensor genoemd, aan het water in de boiler afgegeven. Daarbij condenseert het koelmiddel R134a.

R134a doorstroomt in vloeibare toestand het expansieventiel, waarbij de druk afneemt. Daarna wordt het opnieuw aan de verdamper toegevoerd.

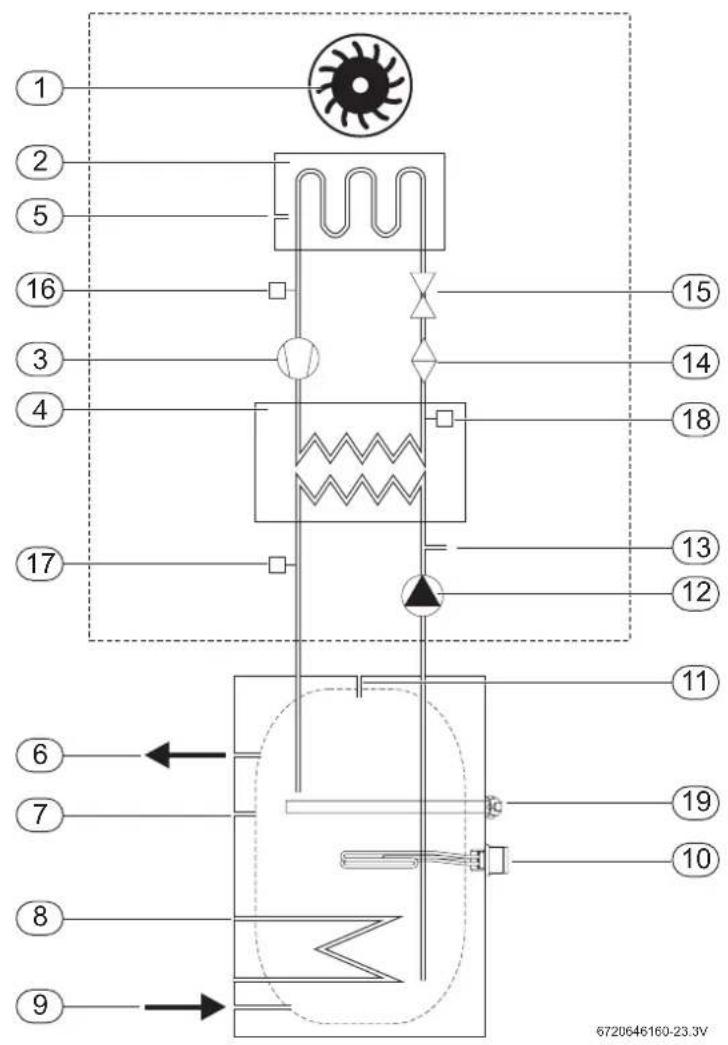

Afb. 6

[1] Ventilator

[2] Verdamper

[3] Compressor

[4] Condensor (warmtewisselaar gas/water)

[5] NTC-temperatuurvoeler (luchtaanzuiging)

[6] Tapwateraansluiting

[7] Opening temperatuurvoeler (specificaties voor bedieningseenheid van het zonnesysteem of de verwarming).

[8] Verwarmingsspiraal 1)

[9] Ingang koud water

[11] NTC voeler uitgang tapwater (warm) uit condensor

[12] Circulatiepomp

[13] NTC voeler ingang tapwater (koud) in condensor

[14] Droogfilter

1) Alleen typeHP270-1E1FIVS

[15] Expansieventiel

[16] Lagedrukschakelaar

[17] Ontluchter

[18] Hogedrukschakelaar

[19] Magnesiumanode

3.11 Veiligheids-, regel- en beschermingsinrichtingen

3.11.1 Hoge-/lagedrukschakelaar

De drukschakelaar beschermt het koelmiddelcircuit tegen overdruk. Bij overdruk schakelt de drukschakelaar het toestel uit. De ontstoring gebeurt automatisch, zodra de druk in het koelmiddelcircuit wordt geregeld.

3.11.2 Veiligheidstemperatuurbegrenzer elektrische weerstand

De veiligheidstemperatuurbegrenzer waarborgt, dat de watertemperatuur in de boiler de voorgeschreven grenswaarde niet overschrijdt. Wan neer de temperatuur hogere waarden bereikt, dan wordt zowel de elektrische bijverwarming als de warmtepomp uitgeschakeld. De ont-storing gebeurt handmatig door een erkend installateur.

3.11.3 Temperatuursensor van de luchtaanzuiging

De temperatuursensor meet de temperatuur van de aangezogen lucht in de verdamper. Wanneer de gemeten waarde buiten het werkingstemperatuurbereik ligt (lager dan +5 °C en hoger dan 35 °C), dan schakelt de tapwaterproductie automatisch over van de bedrijfsmodus "Combi

" naar de bedrijfsmodus "Electrical Wanneer het toestel zich in de bedrijfsmodus "warmtepomp "bevindt, dan wordt de productie gestopt, tot de gemeten waarde weer binnen het bedrijfstemperatuurbereik ligt (tussen 5 °C en 35 °C).

3.12 Corrosiebestendigheid

De binnenwand van de boiler is van een emaillaag voorzien (dubbele coating).

Als extra corrosiebescherming is de boiler met een interne magnesiumanode uitgevoerd. Deze dient bij onderhoud te worden gecontroleerd en indien nodig vervangen te worden.

In gebieden met agressief water moeten speciale beschermende maatregelen worden genomen (filter enz.) en het onderhoud van de magnesiumanode moet met kortere tussenpozen worden uitgevoerd.

3.13 Technische specificaties

	Eenheid HP270-1E0FIVS HP270-1E1FIVS
Bedrijf
Verwarmingsvermogen (zonder elektrisch verwarmingselement)1)	kW 2,0
Prestatiecoëfficiënt (COP)1)	-3,5
CV-vermogen van het geïntegreerde elektro-verwarmingselement	kW	2,0
Luchtaanzuiging
Luchtdoorstroming (zonder/met leidingen) m	3/h 350/330
Bedrijfstemperatuur °C +5 ... +35
Compressor
Koelmiddel R134a g 375
Maximale druk bar 27
Tapwater
Boilerinhoud	I	270	260
Maximaal opwarmvermogen zonder/met elektro-verwarmingselement	kW	2,0/4,0
Oppervlak warmtewisselaar (verwarmingsspiraal)	m2	-	1,5
Maximale watertemperatuur zonder/met elektro-verwarmingselement	°C	60/70
Maximale doorstromingshoeveelheid tapwater (40 °C)	l/dag	1270
Maximale bedrijfsdruk	bar 10
Standby-energieverbruik	kWh/dag	0,96
Specificaties elektrische verbindingskabels
Elektr. spanning	V	230 (+10%/-15%)
Frequentie	Hz 50
Elektrische stroom (zonder/met elektro-verwarmingselement)	A	2,6/11,3
Opgenomen vermogen totaal	kW 2,6
Opgenomen vermogen (zonder elektro-verwarmingselement)	kW 0,6
Beschermingsklasse		I
Beschermingklasse (zonder/met leidingen)	IP	21/24
Algemeen
Geluidsniveau (afstand 1 m)	dB(A)	50
Afmetingen (B × H × D)	mm	724 × 1825 × 745
Netto gewicht (zonder verpakking)	kg	126	143

Tabel 4
1) Conform EN255-3, 20°C lucht, wateropwarming van 15°C naar 45°C

3.14 Installatieschema

3.14.1 Warmtepomp voor tapwatervoorziening met bijkomende verwarmingsbron

3.14.2 Warmtepomp voor tapwatervoorziening met solarsysteem als bijverwarming

▶Voorkom een schuine stand van het toestel van meer dan 45°.
▶Ga voorzichtig om met het toestel.
Kantel het toestel niet, om vallen en schade aan interne onderdelen te voorkomen.

OPMERKING: Transportschade!

▶Verwijder de verpakking pas op de opstellingsplaats om transportschade te voorkomen.
▶Voorkom krassen op het toestel door banden of rie- men.
▶Breng het toestel met een geschikt transportmiddel naar de opstellingsplaats (speciale wagen, pallettruck, enz.).

Algemeen

Het toestel wordt op een pallet geleverd en is door een speciale verpakking beschermt tegen transportschade.

Het toestel moet altijd in de originele verpakking, verticaal (voor de opstelling "hellingsticker" controleren) en met lege boiler worden opgeslagen en getransporteerd. Voor opslag en transport zijn omgevingstemperaturen van -20 °C tot +60 °C toegestaan.

Afb. 9

Handmatig transport

OPMERKING: Beschadiging door banden of riemen!

▶ Neem de frontplaat weg (→ afb. 3, [24]).
▶Let erop, dat het toesteloppervlak door de banden of riemen niet wordt gekrast of ingedrukt.
▶ Banden en riemen niet aan de weerstand (→ afb. 3, [17]) en niet aan de opening voor de temperatuursensor bevestigen (→ afb. 3, [4]).

Om het toestel op de opstellingsplaats in goede positie te brengen, banden of riemen om de boiler plaatsen en aan de uiteinden van de waterbuizen bevestigen.

5 l n s t a l l a t

5.1 Opstellingslocatie

Bij de keuze van de opstellingsplaats moet op de volgende punten worden gelet:

• Het toestel moet in een droge en vorstvrije ruimte worden opgesteld. Een optimaal toestelrendement wordt bereikt bij kamertemperaturen tussen 5 °C en 35 °C.
• Luchtuitlaat en luchtaanzuiging mogen niet op plaatsen uitkomen, waar explosiegevaar bestaat door gas, damp of stof.
• Wanneer de warmtepomp in dezelfde opstellingsruimte staat als een open gastoestel en de lucht rechtreeks naar buiten wordt afgevoerd, dan mag de verse lucht niet uit deze ruimte genomen worden! In dit geval moet ook de luchttoevoer van buiten genomen worden. Anders ontstaat er rookgasterugslag van de schouw.
• De binnenwanden van de ruimte, waarin de lucht wordt uitgeblazen, moet thermisch goed zijn geïsoleerd.
• Waarborg een correcte afvoer van het condenswater.
• De vloer onder het toestel moet stevig genoeg zijn om het totaalgewicht van de warmtepomp en de gevulde boiler (400 kg) te dragen. Het gewicht wordt gelijkmatig verdeeld over de 3 voetjes.

Respecteer de minimale afstanden in afb. 10 om een optimaal bedrijf en ongehinderde toegang tot alle onderdelen en aansluitingen voor onderhoud en herstelling te waarborgen.

Afb. 10 Aanbevolen minimale afstanden (mm)

5.2 Plaatsing van het toestel

▶Controleer de kleur van de hellingsticker.

Indien de punt van de pijl niet blauw is, folie en buitenste verpakking verwijderen.
Als de punt van de pijl blauw is, de verpakking niet openen. Het toestel moet terug naar de fabriek.

Afb. 11 Hellingsticker
▶Til het toestel van de pallet.
- Lijn het toestel uit op de opstellingsplaats door de hoogte van de voeten [1] aan te passen.

Het toestel moet verticaal zijn uitgelijnd om optimaal bedrijf van de installatie en correcte afvoer van het condenswater te waarborgen. De helling mag niet groter zijn dan 1°, bij voorkeur in de richting van de condensafvoer.

OPMERKING: Let op voor beschadiging van de buitenkant van de boiler bij transport of plaatsing van het toestel!
▶Daarom de boiler nooit op de vloer kantelen onder een hoek groter dan 20°.

5.3 Montage van de luchtkanalen

De luchtaanzuiging kan gebeuren in de installatieruimte, vanuit een andere ruimte of van buiten. In de twee laatste gevallen dienen er kanalen te worden geïnstalleerd voor de lucht in - en uitlaat.

Om het maximale toestelrendement te waarborgen moeten thermisch en akoestisch geïsoleerde kanalen worden gebruikt.

Ruimte voor de luchtaanzuiging kiezen. Houd rekening met de gemiddelde luchttemperatuur en de maximaal benodigde luchtdoorstroming (→ tab. 4). Breng de luchtaanzuig- en luchtuitblaasleidingen (∅ 160 mm) zo recht mogelijk aan, om een zo laag mogelijke luchtweerstand te realiseren. De lengte van de luchtaanzuig- en luchtuitblaasleiding mag niet groter zijn dan 6 m. Bouw niet meer dan twee bochten van 90° in. Kort de leidinglengte in met 1 m voor iedere extra bocht.

	∅ 160 mm
Maximale lengte van de luchtaanzuig- en luchtuit-blaasleiding met twee bochten van 90° (maximaal toegelaten drukverlies in de kanalen 80 Pa)	6 m
Inkorten voor iedere extra bocht van 90° 1 m

Tabel 5

Het is mogelijk dat condensatiewater zou ontstaan in de luchtaanzuig- en luchtafvoerkanalen:

- Om te vermijden dat dit water in de warmtepomp zou lopen moeten alle horizontale luchtkanalen licht hellend naar buiten toe gemonteerd worden. Op die manier wordt ook vermeden dat regenwater in de kanalen of in het toestel loopt.

5.3.1 Open bedrijf

Wanneer de warmtepomp met de lucht van de opstellingsruimte kan werken, waarborg dan dat het kamervolume groter is dan 20 m ³ .

Afb. 12
[1] Luchtaanzuiging
[2] Luchtuitlaat

Afb. 13 Overeenkomstige leidinglengte (L)

5.4 Montage

OPMERKING: Beschadiging van de leidingen door on- deskundig werken!

▶Verontreinig de leidingen niet tijdens het inbouwen.
▶Spoel indien nodig de leidingen voor de inbedrijfstelling met water.

5.4.1 Aansluiting van de waterleidingen

Het is aangeraden de installatie vooraf te zuiveren, aangezien de aanwezigheid van zand een vermindering in doorstroming kan veroorzaken en in het slechtste geval een verstopping van de waterdoorgang. Het verdient aanbeveling een waterfilter op de koudwaterinlaat van het toestel in te bouwen.

OPMERKING: Corrosieschade aan de aansluitingen van de boiler! Wanneer de aansluitingen in koper worden uitgevoerd:

- Gebruik voor de hydraulische aansluiting isolerende scheidingskoppelingen ¹⁾ . Zo wordt de levensduur van de magnesiumanode verlengd.

1) Toebehoren niet meegeleverd

▶Bepaal de nominale diameter van de waterinstallatie in de ruimte. Respecteer de aanwezige waterdruk en het te verwachten drukverlies.
▶ Voer de waterinstallatie uit conform de geldende voorschriften. Respecteer de lokale voorschriften betreffende de drinkwaterinstallatie.
- De waterleidingen kunnen vast of flexibel zijn. Ter voorkoming van corrosieschade moet met het gedrag van de gebruikte materialen in het leidingsysteem en voor de aansluitingen rekening worden gehouden.

Om warmteverlies te voorkomen en zo de efficiëntie van het toestel te verbeteren:

▶Alle waterleidingen thermisch isoleren.

Veiligheidsklep ¹⁾

▶ Bouw de veiligheidsklep in op de koudwaterinlaat van het toestel.

Om beschadigingen te vermijden, mag de boiler nooit blootgesteld worden aan een druk groter dan 8 bar. Indien de waterdruk hoger is dan 4 bar moet een drukverminderaar van 3 bar geïnstalleerd worden. Zoniet is het waterverlies via de veiligheidsgroep te groot. Deze drukbegrenzer moet voor de veiligheidsgroep geïnstalleerd worden.

SLUIT DE AFVOER VAN DE VEILIGHEIDSKLEP NOOIT AF. Tussen de veiligheidgroep mag geen terugslagklep, afsluitkraan of andere toebehoren gemonteerd worden.

OPMERKING:

De uitblaasleiding van de veiligheidsklep moet in een tegen bevriezing beschermde plaats uitmonden en moet over de hele lengte naar beneden afwateren.

5.4.2 Aansluiting van de verwarmingsspiraal 2)

De boiler is uitgerust met een verwarmingsspiraal voor bijverwarming met een solarsysteem of een cv ketel.

Deze bijverwarming moet bij een warmwatertemperatuur van 80 °C worden uitgeschakeld. Dit om schade van het koelmiddel in de warmtepomp of uitschakeling door de oververhittingsbeveiliging te vermijden.

1) Toebehoren niet meegeleverd
2) Alleen typeHP270-1E1FIVS

WAARSCHUWING: Gevaar voor verkalking en verbranding!

Heet water kan leiden tot verkalking.

▶Bij meer dan 25° FH moet het water onthard worden.
▶Plaats ook een thermostatische mengkraan om de uit- looptemperatuur te begrenzen.

▶ Laat de stoppen op de aansluitingen van de interne verwarmingspiraal gemonteerd, als deze niet aangesloten wordt!

Montage van de temperatuur voeler van de bijverwarming in de boiler

▶ Monteer de tapwater temperatuur voeler in de dompelbuis van de boiler (→ afb. 3, [4]).

Om warmteverliezen te vermijden moet de sanitaire omlooppomp met een schakelklok worden uitgerust en de omloopleiding geïsoleerd worden.

5.4.4 Aansluiting van de condensslang

Het condenswater wordt aan de achterzijde van het toestel afgevoerd.

▶Sluit de condensslang aan op de condensafvoer ¹⁾ (afb. 14, [1]), zo- dat het condenswater ongehinderd kan weglopen.
▶ Voer het condenswater af via een trechtersifon (afb. 14, [2]).

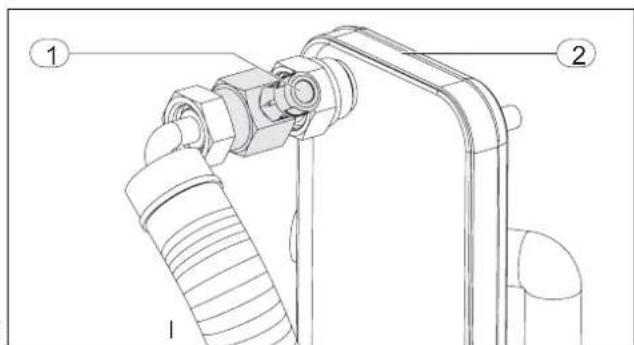

Afb. 14 Condensafvoer
[1] Condensafvoer
[2] Trechtersifon

5.4.5 Expansievat (toebehoren niet meegeleverd)

Om waterverlies via de veiligheidsklep te voorkomen, kan een voor drinkwater geschikt expansievat worden gemonteerd.

▶ Monteer een sanitair expansievat van 12 of 18 liter (zie tabel) op de koudwateraansluiting tussen de boiler en de veiligheidsgroep.

Boilertype	Veiligheids-klep	Waterdruk van de in-stallatie	Inhoud van het expan-sievat overeenkomstig de inschakeldruk van de veiligheidsklep
HP 270...8 bar		2	1
		3 12 l
		4 18 l

Tabel 6

1) Toebehoren niet meegeleverd

5.5 Vullen van de boiler

OPMERKING: Schade aan het toestel!

▶Voor de inbedrijfstelling van het toestel de boiler met water vullen en de installatie ontluchten.

Controleer of de ontluchter naar beneden gericht is. Zo niet, moet men:

▶ Draai de ontluchter in wijzerzin (vast) om er voor te zorgen dat de uitgang naar onder gericht is.

▶Open verschillende warmwaterkranen.
▶ Open de koudwatertoevoerkraan van de boiler (Fig. 6, [9]). De boiler vult zich.
- Sluit de warmwaterkranen pas wanneer het water vrij is van luchtbellen.
- Sluit het toestel elektrisch aan aan het elektriciteitsnet via een apart stopcontact met aarding.
▶ Het toestel opzetten met de hoofschakelaar achteraan het toestel (onder de voedingskabel) (→ fig. 3, [18]).
- Zet de keuzeschakelaar van de circulatiepomp op stand « III ».

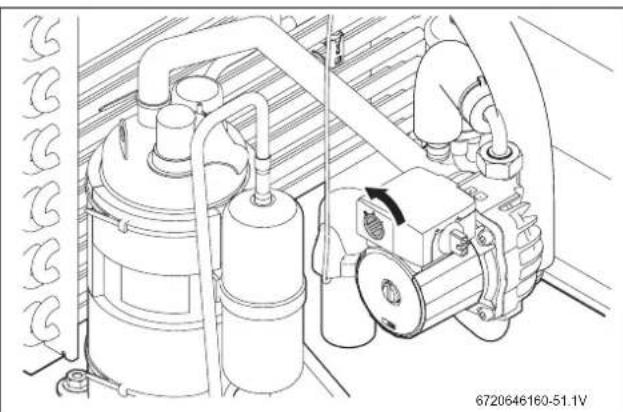

Afb. 15 Circulatiepomp

▶ Activeer de ontluchtingsfunctie „Purg“ (→ pagina 24, par. 8.6.5).

VOORZICHTIG: Risico op brandwonden!

Zorg ervoor dat het water dat uit de ontluchter stroomt niemand in gevaar brengt en geen risico vormt voor het materiaal.

▶ Open de ontluchter tot er water uitloopt (→ Fig. 16, [1]). Verzeker u ervan dat het water correct afgevoerd wordt.

▶Sluit de ontluchter.
▶ Wacht 5 minuten tot de ontluchtingsfunctie „Purg“ beëindigt.

- Zet de keuzeschakelaar van de circulatiepomp op stand « I ». De boiler is nu ontlucht en gevuld.

Als na enkele minuten werking de display de foutmelding „E09“ ver- toont:

▶ Het systeem resetten na storing (→ pagina 25, par. „Het systeem resetten na storing“).
▶Herhaal voorgaande ontluchtingsprocedure.

5.5.1 Waterkwaliteit

Het gebruik van water dat niet voldoet aan de kwaliteitseisen kan leiden tot ernstige storingen aan het toestel.

Water hardheid (°dH) Waterbehandeling

< 3,0 of > 11,2 Niet noodzakelijk

3,0 - 11,2 Noodzakelijk

Tabel 7 Water hardheid

pH Waterbehandeling

6,5 - 9,5 Niet noodzakelijk

< 6,5 of > 9,5 Noodzakelijk

Tabel 8 pH waarde

Volledig ontzout, gedistilleerd en gedeïoniseerd water mag niet gebruikt worden met deze geëmailleerde boiler.

6 Elektrische aansluiting

De opstelling van het toestel, de aansluiting op het elektriciteitsnet, de inbouw van luchtuitlaat-/-aanzuiging en de inbedrijfstelling mogen alleen door een erkend installateur worden uitgevoerd.

GEVAAR: Elektrocutiegevaar!

▶ Schakel het toestel spanningsloos via de zekering of een andere beveiligingsinrichting voordat werkzaamheden aan het elektrische deel worden uitgevoerd.

GEVAAR: Elektrocutiegevaar! De elektrische condensator moet zich na het uitschakelen van het toestel ontladen.

▶Wacht minimaal 5 minuten.

GEVAAR: Elektrocutiegevaar! Een defecte aansluitkabel mag alleen door een erkend installateur worden vervangen, om te waarborgen, dat alle veiligheidsvoorschriften worden aangehouden.

Alle regel-, bewakings- en veiligheidsinrichtingen van het toestel zijn bedrijfsklaar bedraad en getest.

In de fabriek is het toestel op een netvoedingsspanning ingesteld van 230 V (eenfasig).

OPMERKING:

Elektrische beveiliging!

▶Het schakelschema moet voor het toestel voorzien in een separate aansluiting.Een 30 mA aardlekschakelaar en randaarde moeten aanwezig zijn.

Het toestel is al uitgerust met een kabel voor de netspanningsaansluiting. De voeding wordt aangesloten via de aansluitkabel (2 m) en een bus met aardcontact (230 V AC/50 Hz).

Waarborg voor veiligheids- en onderhoudsdoeleinden dat de bus na de opstelling toegankelijk is.

6.1 Elektrische aansluiting van het toestel

De voorschriften van de plaatselijke elektriciteitsmaatschappij en van het algemeen reglement op de elektrische installaties (A.R.E.I.), moeten strikt opgevolgd worden.

▶Steek de stekker van het toestel in een geaard stopcontact.

7 Inbedrijfstelling

7.1 Voor het in bedrijf nemen

OPMERKING: in gebruikname van de warmtepomp met niet gevulde boiler, kan ernstige schade veroorzaken aan de circulatiepomp in het toestel en aan de elektrische weerstand!

▶De warmtepomp alleen gebruiken met volledig gevulde en ontluchte boiler.

▶Controleer alle schroefverbindingen op dichtheid.

▶Controleer de elektrische aansluiting.

7.2 Toestel in/uitschakelen

Inschakelen

Zet de hoofdschakelaar (op de achterkant van het toestel boven de netkabel (→ afb. 3, [18])) op „I“.

Uitschakelen

▶ Zet de hoofdschakelaar op „0“.

8 Bediening

Afb. 17 Bedieningspaneel

[1] Display
[2] Insteltoetsen
[3] Functie-indicatie / storingsindicatie van het toestel

Afb. 18 Display

[1] Verwarming in elektrische bedrijfsmodus
[2] Verwarming in warmtepompbedrijfsmodus
[3] Externe verwarming (solar of met ketel)
[4] Informatie
[5] Menu instellingen
[6] Storingsindicator
[7] Hoofdmenu
[8] Dagen van de week
[9] Functie "auto/man"
[10] Functie-indicator
[11] Programma functie
[12] Klok instellen
[13] Tijdschema
[14] Verbruik
[15] Aanduiding van de boiler NTC 's in het service menu
[16] Functie "antivries"

8.1 Bedieningsoverzicht

Afb. 19

8.2 Functie-indicatie

Symbool on display

Toestel in werking.

Symbol op display

Toestel buiten werking omdat de gevraagde temperatuur bereikt is.

8.3 Werkingsmogelijkheden

Symbool „auterschijnt op display

Werkingstijden volgens ingesteld programma (P1, P2 of P3).

Symbool „verschijnt op display

Permanente werking (24 u / 7 dagen) zonder ingesteld programma of „Full“-modus.

8.4 Menu „Werking“

Toegang tot menu "Werking"

▶Druk zeer kort (minder dan 3 sec) op de "menu" toets.

Als u bij het menu „Werking“ komt, krijgt u toegang tot de volgende werkingsmogelijkheden:

•manueel

•P1

•P2

•P3

•Full

•Off

-Gebruik de „+“ of „-“ -toetsen om de gewenste bedrijfsmodus te kiezen.
▶Bevestig met de „ok“ -toetsen.

Om terug te keren naar een menu:

▶Druk op de „menu“-toets.
-of-
▶Nooit langer dan 10 seconden op een toets drukken.

8.4.1 Modus „manueel“

Bij deze bedrijfsmodus is het toestel 24 uur per dag en 7 dagen per week actief, totdat de ingestelde temperatuur wordt bereikt. De gebruikte verwarmingsbron wordt ingesteld in de „Mode“-functie (→ hoofdstuk 8.6.1) in het „Hoofd“-menu.

6720646180-37.1V

Afb. 21 Modus „manueel“

Bij deze modus zal het toestel volgens het in de fabriek vooraf ingestelde tijdschema werken (→ „Tijdschema „P1“,, pagina 22).

Modus „P2“ en „P3“

Bij deze modus zal het toestel volgens het door de gebruiker ingestelde tijdschema werken (→ "Tijdschema's „P2" en „P3",, pagina 22).

8.4.3 Modus „Full“

Bij deze modus zullen er gelijktijdig twee verwarmingsbronnen worden gebruikt: de warmtepomp en het elektrisch verwarmingselement.

De "Full"-modus vermindert het rendement van het toestel en moet dus alleen gekozen worden voor het snel verwarmen van het water.

6720646160-08.1V

De watertemperatuur kan in deze modus tussen 30 °C en 70 °C worden ingesteld.

Beide verwarmingsbronnen worden gelijktijdig gebruikt totdat de gewenste temperatuur is bereikt. Boven de 60 °C wordt alleen het elektrisch verwarmings-element gebruikt.

Eens de gewenste temperatuur voor het water is bereikt, gaat het toestel uit de „Full“-modus en keert terug naar de vooraf ingestelde modus.

8.4.4 Modus „Off“

Bij deze modus is het toestel uitgeschakeld en zal het elektrisch verwarmingselement indien nodig alleen worden ingeschakeld voor de „antivries“-werking.

6720648160-10.1V

Afb. 23 Modus „Off“

Automatische antivries functie in modus "OFF"

Het elektrisch verwarmingselement wordt ingeschakeld indien de temperatuur van het water in het reservoir 5 °C bereikt en uitgeschakeld indien de temperatuur van het water 10 °C bereikt.

8.5 Warmwatertemperatuur instellen

De temperatuur van het water wordt in de fabriek op 50 °C ingesteld.

Druk op de „+“ of „-“-toetsen tot de gewenste temperatuur wordt bereikt.

Afb. 24 De temperatuur instellen

▶Druk op de „ok“-toets om de temperatuur te bevestigen.

De ingestelde temperatuur zal 3x knipperen als teken van bevestiging.

De ingestelde temperatuur knippert totdat deze bevestigd wordt.

Als de temperatuur niet binnen de 10 seconden wordt bevestigd, blijft de vooraf ingestelde temperatuur gelden.

8.6 „Hoofdmenu“

Toegang tot het "Hoofd"-menu

▶Houd de „menu“-toets meer dan 3 seconden ingedrukt.

Afb. 25 Toegang tot het "Hoofd"-menu

Bij het "Hoofd"-menu krijgt u toegang tot de volgende functies:

- Mode - „verwarmingsmodi“

•Prog - „programmering van werkingstijden“

•Leg - „thermische desinfectie“

•Purg - „ontluchtingsfunctie“

-Info - „informatie“

- Gebruik de „+“ of „-“ -toetsen om het gewenste menu te kiezen.

▶Bevestig de juiste functie met de „ok" toets.

8.6.1 „Mode“-functie - verwarmingsmogelijkheden

Bij de „Mode" functie kan men 3 verschillende opwarmmogelijkheden kiezen door de „+” of „-” toets in te drukken.

Bevestig uw keuze met de „OK" toets. Automatisch keert men terug naar de functie uit het menu instellingen.

Afb. 26 „Mode“-functie

„Elektrisch“-modus

Bij deze modus is het elektrisch verwarmingselement de enige gebruikte verwarmingsbron.

Afb. 27 „Elektrisch"-modus

De temperatuur van het water kan bij deze modus tussen de 30°C en de 70°C worden ingesteld.

„Warmtepomp"-modus

Bij deze modus is de warmtepomp de enige gebruikte verwarmingsbron.

Afb. 28 „Warmtepomp"-modus

De temperatuur van het water kan bij deze modus tussen de 30 °C en de 60 °C worden ingesteld.

Zeer lage temperaturen doen de „antivries"-functie in werking treden (→ página 20).

„Combi"-modus

Bij deze modus zullen naargelang van de omstandigheden twee verwarmingsbronnen worden gebruikt: de warmtepomp en het elektrisch verwarmingselement.

6720646160-09.1V
Afb. 29 „Combi"-modus

De temperatuur van het water kan bij deze modus tussen de 30 °C en de 70 °C worden ingesteld.

Zolang de temperatuur van het water in de tank minder dan 60 °C bedraagt en de temperatuur van de inlaatlucht tussen de 5 °C en 35 °C bedraagt, is de warmtepomp de enige verwarmingsbron. Indien niet aan deze voorwaarden wordt voldaan, wordt het elektrisch verwarmingselement ingeschakeld.

8.6.2 Programmafunctie - programmeren van werkingstijden

Met de „Prog“-functie kan u de warmtepomp zo programmeren dat deze alleen volgens het gewenste tijdschema werkt.

6720648160-15.1V
Afb. 30 „Prog"-functie

Met de „Prog"-functie krijgt u toegang tot de volgende menu's:

•Tijdschema „P1“
•Tijdschema „P2“
•Tijdschema „P3“

Tijdschema „P1“

De warmtepomp werkt volgens de in de fabriek vooraf ingestelde tijd-schema's. Hierbij is geen enkele wijziging mogelijk:

Dag 1 - 5: [00:00 → 06:00] en [16:00 → 19:00]

De warmtepomp werkt volgens de door de gebruiker vooraf ingestelde tijdschema's.

6720646160-35.1V

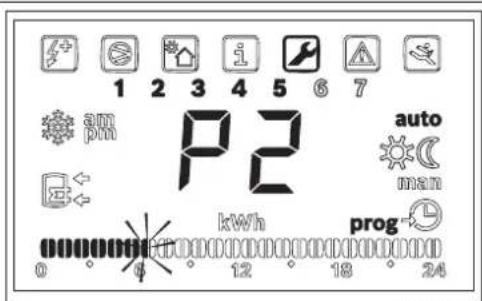

Afb. 32 Tijdschema's „P2“ en „P3“

Werkingsperiodes instellen voor „P2“ en „P3“

Bij elk van de functies worden 4 werkingsperiodes ingesteld:

• 2 periodes voor dag „1 tot 5“
• 2 periodes voor dag „6 en 7“

Instellen van werkingsperiodes

▶ Ga naar de „P2“ of „P3“-functie (→ alinea 8.4 ).
▶Druk op „ok“.

Op het display begint dag „1 a 5“ te knipperen.

▶Druk op „ok“.

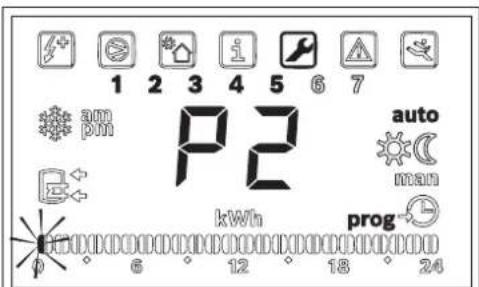

Op het display begint de aanvangstijd van de 1 ^ste werkingsperiode te knipperen.

6720648160-39.1V
Afb. 33 Aanvang 1 ^ste werkingsperiode

• Gebruik de „+“ en „-“-toetsen om de aanvangstijd voor de inwerkingstelling in te stellen.
  ▶Druk op „ok“.
  Op het display begint de eindtijd voor de 1 ^ste werkingsperiode te knipperen.
• Gebruik de „+“ en „-“-toetsen om de werkingsduur te bepalen.
  ▶Druk op „ok“.
  Op het display begint de aanvangstijd van de 2 ^e werkingsperiode te knipperen.

6720648161-40 1V
Afb. 34 Aanvang 2 ^e werkingsperiode

Indien het begin van de 2 ^e werkingsperiode binnen de duur van de 1 ^ste periode valt, zal het einde van de 1 ^ste werkingsperiode naar de nieuw ingestelde tijd worden worden gewijzigd.

• Gebruik de „+“ en „-“-toetsen om de aanvangstijd voor de 2 ^e werkingsperiode in te stellen.
  ▶Druk op „ok“.

Op het display begint de eindtijd voor de 2 ^e werkingsperiode te knipperen.

-Gebruik de „+“ en „-“-toetsen om de werkingsduur te bepalen.
▶Druk op „ok“.

Dag „1 tot 5“ zijn geregistreerd en op het display begint dag „6 en 7“ te knipperen.

Afb. 35 Aanvang 1 ^ste werkingsperiode voor dag „6 en 7“

Wanneer er geen behoefte is aan een 2° opwarmperiode.
▶Stel het begin en het einde van de werkingsperiode op dezelfde tijd in.

▶Herhaal de eerder beschreven stappen voor de werkingsperiodes op dag „6 en 7“.

Als de 2 ^e werkingsperiode voor dag „6 en 7“ is vastgelegd, is het instellen van de werkingsperiodes voltooid.

Afb. 36 Instellen van de werkingsperiodes

[1] Aanvang 1 ste periode
[2] Einde 1 ste periode
[3] Aanvang 2 ^e periode
[4] Einde 2 ^e periode

Een werkingsperiode wissen

▶ Stel het begin en het einde van de werkingsperiode op dezelfde tijd in. De werkingsperiode wordt gewist.

8.6.3 „Leg“-functie - automatische thermische desinfectie

Met de „Leg“-functie (Anti-legionella) kan u het thermische desinfectieproces in- en uitschakelen. Dit is een proces waarbij bacteriën onschadelijk worden gemaakt en zal minstens één keer per week door de gebruiker moeten worden uitgevoerd.

Afb. 37 „Leg“-functie

Het toestel wordt geleverd met deze functie uitgeschakeld. Bij het inschakelen van het desinfectieproces wordt elk ander ingesteld programma tijdelijk uitgeschakeld.

WAARSCHUWING: Gevaar voor brandwonden! Heet water kan zware brandwonden veroorzaken.

▶De thermische desinfectie dient alleen buiten de normale gebruiksperiodes worden uitgevoerd.
▶Waarschuw gebruikers voor het gevaar voor brandwonden en de noodzaak voor een thermische desinfectie.

Het desinfectieproces zal maximum 24u in beslag nemen. Hierna zal het toestel indien er geen 65 °C werd bereikt (vanwege het gebruik van warm water tijdens het desinfectieproces) automatisch naar de vorige bedrijfsmodus terugkeren.

De automatische „Leg“-functie inschakelen

▶Ga naar de „Leg“-functie en druk op „OK“. Op het display begint „m#knipperen.
▶Druk op „+“. Op het display begint „äteknipperen.
▶Druk op „ok“. De „Leg“-functie is ingeschakeld en de 1 ^ste dag van de week begint te knipperen.

De temperatuur van het warm water wordt automatisch op 65 °C ingesteld.

De dag van de week voor de desinfectie vastleggen.

Kies de dag met behulp van de „+“ en „-“-toetsen.
▶Druk op „OK“.

Het uur voor de desinfectie vastleggen

▶Kies het uur met behulp van de „+“ en „-“-toetsen.
▶Druk op „OK“.

Eens een temperatuur van 65 °C wordt bereikt, zal het toestel naar de vooraf ingestelde modus terugkeren.

De manuele „Leg“-functie inschakelen

▶Ga naar de „Leg“-functie en druk op „OK“. Op het display begint „männipperen.
▶Druk op „ok“. „Leg“-functie is ingeschakeld.

De temperatuur van het warm water wordt automatisch op 65 °C ingesteld.

Eens een temperatuur van 65 °C wordt bereikt, zal het toestel naar de vooraf ingestelde modus terugkeren.

Het desinfectieproces wordt niet herhaald als het niet opnieuw wordt geactiveerd.

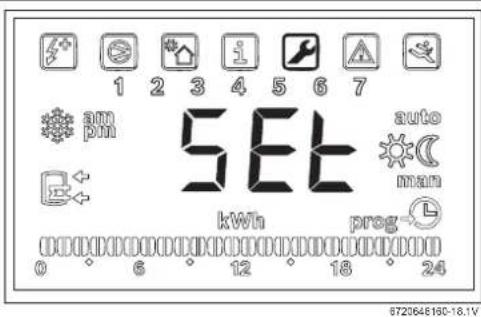

8.6.4 „Set“-functie - instellingen

Met de „Set“-functie kan u de volgende waarden instellen:

• Temperatuureenheden (→ hoofdstuk 8.6.6)
- Uur en dag van de week (→ hoofdstuk 8.6.7 ).

Afb. 38 „Set“-functie

8.6.5 Ontluchtingsfunctie „Purg“

De ontluchtingsfunctie „Purg“ vereenvoudigt het ontluchtingsproces van het toestel.

Afb. 39 Ontluchtingsfunctie „Purg“

Activeer de ontluchtingsfunctie „Purg“

▶ Gan naar de ontluchtingsfunctie „Purg“ en druk op „OK“. De circulatiepomp gaat in werking. Na 5 minuten gaat het toestel terug naar voordien gekozen instelling.

8.6.6 De temperatuureenheid instellen - „°C“ of „°F“

U moet bij de 1 ^ste ingebruikstelling de temperatuureenheid instellen.

Afb. 40 De temperatuureenheid instellen

▶Druk op de „+“ of „-“-toetsen om de temperatuureenheid in te stellen.
▶Bevestig de instelling met de „ok“-toets.

8.6.7 Het uur en de dag van de week instellen

De keuze „am/pm“ is slechts geldig indien „F“ als temperatuureenheid werd ingesteld.

Afb. 41 Het uur instellen

▶Druk op de „+“ of „-“-toetsen om het uur in te stellen.
▶Bevestig dit met de „ok“-toets.

Op het display beginnen de eenheden voor de minuten te knipperen.

▶ Druk op de „+“ of „-“-toetsen om de minuten in te stellen.
▶Bevestig dit met de „ok“-toets.

De klok is ingesteld en de dag van de week begint te knipperen.

Afb. 42 De dag van de week instellen

▶ Druk op de „+“ of „-“-toetsen om de dag van de week in te stellen.
▶Bevestig dit met de „ok“-toets.

8.6.8 „Info“-functie - informatie

Met de „Info“-funcie kan u het totale verbruik van de laatste 30 dagen raadplegen.

Afb. 43 „Info“-functie

Het verbruik raadplegen

- Op het display verschijnt het totale elektrisch verbruik, inclusief elektrische weerstand, van de laatste 30 dagen (in kWh).

„Reset" van het verbruik

Op het display verschijnt het totale verbruik.

▶Druk op „-“.

Op het display begint „del“ te knipperen.

Afb. 44 „del“-functie

▶Druk op „ok“.

De teller begint opnieuw te tellen.

8.7 Storingsdiagnose

Dit toestel is uitgerust met een storingsdiagnosesysteem. De storingen worden met een code (→ tabel 9, pag. 28) op het display (→ afb. 18, [6]) en een knipperende functie-indicator weergegeven. Het toestel zal in de meeste gevallen pas weer in werking treden nadat de storing is opgelost en nadat het toestel werd gereset. Om uit te maken om welke storing het gaat, raadpleeg hoofdstuk 11.

Afb. 45 Storingscode

Het systeem resetten na storing

▶ Houd de „ok“-toets gedurende meer dan 3 seconden ingedrukt.

Afb. 46 Het systeem resetten

8.8 Fabrieksinstellingen

Als de temperatuureenheden en het tijdschema zijn ingesteld, zal het toestel de fabrieksinstellingen aannemen.

Verwarmingswijze: „Combi“ (→ hoofdstuk 8.6.1)

Werking: „manueel“ (→ hoofdstuk 8.4)

Afb. 47 Startmenu

9 Milieubescherming/afval

Milieubescherming is een belangrijk beginsel van Bosch.

Kwaliteit van de producten, spaarzaamheid en milieubescherming zijn voor ons doelen die even belangrijk zijn. Wetten en voorschriften ten aanzien van de milieubescherming worden strikt in acht genomen.

Ter bescherming van het milieu passen wij met inachtneming van economische gezichtspunten de best mogelijke techniek en materialen toe.

Verpakking

Wat betreft de verpakking nemen wij deel aan de recyclagesystemen in de verschillende landen, die een optimale recyclage waarborgen.

Alle gebruikte verpakkingsmaterialen zijn onschadelijk voor het milieu en kunnen worden gerecycleerd.

Oud toestel

Oude toestellen bevatten waardevolle stoffen die moeten worden gerecycleerd.

De componenten kunnen gemakkelijk worden gescheiden en de kunststoffen zijn gekenmerkt. Daardoor kunnen de verschillende componenten worden gesorteerd en gerecycleerd resp. afgevoerd.

10 Onderhoud

GEVAAR: Elektrocutiegevaar!

▶Schakel het toestel spanningsloos via de zekering of een andere beveiligingsinrichting voordat werkzaamheden aan het elektrische deel worden uitgevoerd.

10.1 Algemene inspectie

Om eventuele functionele storingen vast te stellen, moet het toestel regelmatig worden geïnspecteerd.

▶ Houd de toestelmantel en de opstellingsplaats schoon.
- Controleer alle schroefkoppelingen regelmatig op dichtheid.

10.2 Vermogenscontrole

Het temperatuurverschil tussen de luchtaanzuiging en de luchtuitblazing moet 5 - 7 °C zijn.

Bij groter temperatuurverschil:

- Controleer de luchtaanzuig- en luchtuitblaasleidingen (verkeerde luchtdoorstroming).

Bij kleiner temperatuurverschil:

▶ Schakel een installateur of de klantenservice in (het toestel moet worden gecontroleerd, om het rendement te verbeteren).

10.3 Controleren/vervangen magnesiumanode

Het toestel wordt door een interne magnesiumanode tegen corrosie beschermd.

OPMERKING: Schade aan het toestel! Voor de inbedrijfstelling van het toestel moet de magnesiumanode worden geïnstalleerd.

OPMERKING: Schade aan het toestel! De magnesiumanode moet jaarlijks worden gecontroleerd en indien nodig worden vervangen. Bij toestellen die zonder deze bescherming worden gebruikt, komt de garantie van de leverancier te vervallen.

De binnenwand van de boiler is met een dubbele emaillaag gecoat. De coating is gedimensioneerd voor water van normale kwaliteit. Bij gebruik van agressiever water is de garantie alleen gegeven, wanneer extra beschermende maatregelen worden genomen en de magnesiumanode vaker wordt gecontroleerd.

Voor controle van de anode:

▶Koppel het toestel los van het elektriciteitsnet.
▶Neem de frontplaat weg.

VOORZICHTIG: Er bestaat gevaar voor verbranding! ►Tap voor de demontage van de magnesiumanode ongeveer 75 liter water af uit de boiler.

▶Demonteer de magnesiumanode.

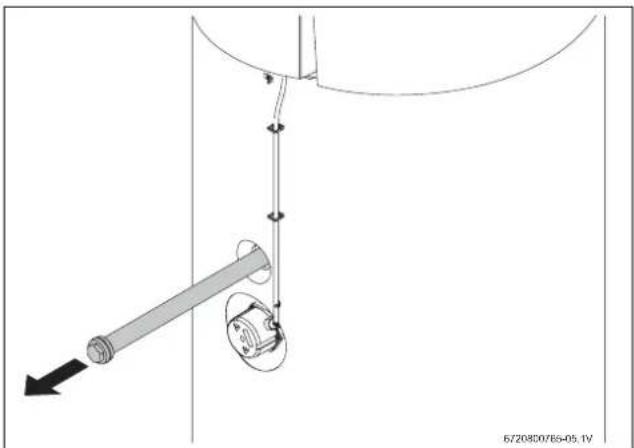

Afb. 48 Controle van de toestand van de magnesiumanode.

▶Anode nakijken en indien nodig, vervangen.

10.4 Reiniging

▶Controleer en reinig de verdamper regelmatig.
▶De luchtaanzuig- en luchtuitblaasopeningen moeten vrij en toegankelijk zijn.
▶ Luchtrooster, luchtfilter en luchtleidingen moeten regelmatig worden gecontroleerd en indien nodig worden gereinigd.

10.5 Condensslang

▶ Maak de verbinding tussen de condensslang en het condensreservoir los.
▶ Controleer of er vuil in de slang en/of reservoir zit.
- Zet de verbinding tussen de slang en het condensreservoir weer vast.

10.6 Veiligheidsklep

▶ Open de veiligheidsklep handmatig minimaal eenmaal per maand (→afb. 49), om de goede werking te waarborgen.

Afb. 49 Veiligheidsklep

[1] Veiligheidsklep
[2] Aftap

VOORZICHTIG: Er bestaat gevaar voor verbranding!

▶Let erop, dat het water dat uit de veiligheidsklep stroomt geen persoonlijk of materiële schade kan veroorzaken.

10.7 Koelmiddelcircuit

WAARSCHUWING: Vrijkomend koelmiddel!

▶Reparaties aan het koelmiddelcircuit (bijv. aan de compressor, condensor, verdamper, expansievat) mogen alleen door een erkend installateur worden uitgevoerd.

10.8 Veiligheidstemperatuurbegrenzer

Het toestel is voorzien van een automatische veiligheidsinrichting. Wanneer de watertemperatuur in de boiler tot boven een bepaalde grenswaarde toeneemt, dan ontkoppelt de veiligheidsinrichting de boiler van het elektriciteitsnet vanwege het gevaar voor ongelukken.

VOORZICHTIG: De temperatuurbegrenzer mag alleen door een erkend installateur na oplossen van de storing worden gereset.

Veiligheidstemperatuurbegrenzer resetten

▶ Neem de frontplaat weg (→ afb. 3, [24]).
▶Neem de beschermkap van de elektrische weerstand weg.

▶ Druk de resettoets helemaal in (→ afb. 50, [1]).

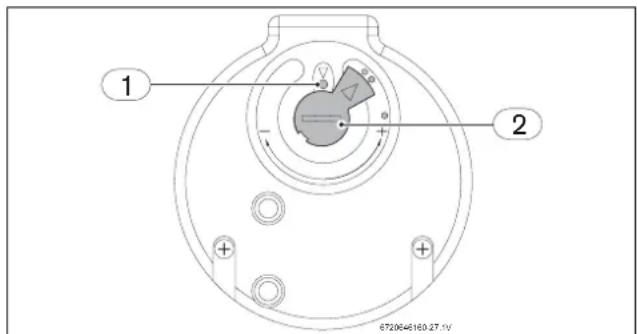

Afb. 50 Temperatuurregelaar

[1] Resettoets
[2] Temperatuurregelaar

Waarborg na het opheffen van een storing, dat de temperatuurregelaar zich in de stand bevindt zoals getoond in afb. 50.

10.9 Laat de boiler leeglopen

VOORZICHTIG: Er bestaat gevaar voor verbranding! Controleer de tapwatertemperatuur van het toestel voordat de veiligheidsklep wordt geopend.

Wacht tot de tapwatertemperatuur zo ver is afgenomen, dat verbrandingen en andere schade wordt voorkomen.

▶Koppel het toestel los van het elektriciteitsnet.
- Sluit de waterafsluitkraan op de koudwaterinlaat en open een tapwaterkraan.
▶Open de afvoergarnituur.

-of-

▶Open de veiligheidsklep.
- Wacht tot er geen water meer uit de afvoergarnituur stroomt en het toestel helemaal leeg is.

10.10 Servicemenu

Dit menu is bedoeld ter ondersteuning van de installateur en mag alleen door deze worden gebruikt.

11 Storingen

Montage, onderhoud en herstelling installatie mogen alleen door een erkende installateur worden uitgevoerd. In de volgende tabel zijn de storingscodes en de bijbehorende oplossingen opgesomd.

Indicatie Beschrijving Verhelpen
E01	Storing van de bovenste boilertemperatuursensor	Schakel een erkend installateur in
E02	Storing van de onderste boilertemperatuursensor	Schakel een erkend installateur in
E03	Storing van de temperatuursensor aan de luchtaanzuiging	Schakel een erkend installateur in
E04	Temperatuur in boiler ≥ 80 °C	Oorzaak van de storing oplossen. Wanneer de storing blijft bestaan, erkend installateur inschakelenIndien de warmtepomp aangesloten is aan een zonne-installatie kan de warmwatertemperatuur oplopen ≥ 80 °C
E05 Niet gebruikt -
E06	Insteltoetsen werden langer dan 30 seconden ingedrukt gehouden.	Toetsen loslaten
E07 Niet gebruikt -
E08 Niet gebruikt -
E09	Onvolledige ontluchting van het toestelWatertekort (> 12h)Circulatiepomp in storing	Schakel een erkend installateur inReset het toestelSchakel een erkend installateur in
E10	Elektrische weerstand in storingVeiligheidstemperatuurbegrenzer heeft uitgeschakeldVeiligheidstemperatuurbegrenzer is ingesteld op een temperatuur lager dan ingesteld op het toestel	Schakel een erkend installateur in
E11	Storing aan de ventilatorDrukverliezen in de leidingenLekkage in koelmiddelcircuitStoring van de compressorStoring van het expansieventielStoring van de droogfilter	Contacter le professionnel agréé
HOT	Temperatuur van de aangezogen lucht ≥ 35 °C	Bedrijfsmodus "Combi" (→ par. 8.6.1 ) instellen. De verwarming wordt door de elektrische weerstand gewaarborgd
COLD	Temperatuur van de aangezogen lucht ≤ 5 °C

Tabel 9 Storingscodes

JUNKERS

NV SERVICO SA

Kontichsesteenweg 60

2630 Aartselaar

Tel. [phone]

Fax [phone]

www.junkers.be
