Producttype	Fax
Merk	Toshiba
Model	TFP100
Afmetingen (B x D x H)	Ca. 355 x 265 x 150 mm
Gewicht	Ca. 4 kg
Voeding	220-240 V AC, 50/60 Hz
Papiercapaciteit	Max. 160 vel (80 g/m²)
Papierformaat	A4
Inktfilm	Vervangbaar (meegeleverd)
Resolutie	Standaard, Fijn, Superfijn, Foto (64 grijstinten)
Contrastinstelling	Licht / Normaal / Donker
Ontvangstmodi	FAX, TEL, TEL/FAX, FAX/ANTW
Kopiëren	Ja, max. 10 exemplaren
Geheugenverzending	Ja, met automatisch herkiezen
Verkort kiezen	50 nummers (2-cijferig)
1-toets kiezen	12 nummers
Alfanumeriek zoeken	Ja
Uitgesteld verzenden	Ja
Afroepmogelijkheid	Ja, met beveiliging (code of faxnummer)
PC-aansluiting	Optioneel (via softwarepakket)
Onderhoud	Documentinvoer reinigen, inktfilm vervangen
Veiligheid	Alleen meegeleverde telefoonstekker gebruiken
Accessoires	Inktfilm, documentsteun, papiercassette, telefoonkabel

Veelgestelde vragen - TFP100 TOSHIBA

Hoe stel ik de datum en tijd in op de Toshiba TFP100?

Druk 3 keer op FUNCTIE/NEE tot 'DATUM/TIJD' verschijnt. Bevestig met JA en voer de datum en tijd in met het numeriek toetsenbord (bijv. 150395 voor 15 maart 1995). Bevestig met JA en druk op RESET om terug te keren.

Hoe verzend ik een fax?

Plaats het document met de bedrukte zijde naar beneden in de invoer. Toets het faxnummer in met het numeriek toetsenbord en druk op START. De machine kiest automatisch en verzendt het document.

Hoe ontvang ik een fax handmatig?

Neem de hoorn op van een aangesloten telefoon. Hoort u een faxtoon, druk dan op START en leg de hoorn neer. De fax ontvangt het bericht.

Wat moet ik doen bij een papierstoring?

Open het bedieningspaneel door op de ontgrendelknop te drukken. Verwijder voorzichtig het vastgelopen papier. Sluit het paneel en druk op RESET om de foutmelding te wissen.

Hoe vervang ik de inktfilm?

Open het bovendeksel, ontgrendel het afdruksysteem en verwijder de oude inktfilmcassette. Bevestig de witte adapters op de nieuwe inktfilm (let op de markeringen) en plaats deze terug. Vergrendel het systeem en sluit het deksel.

Hoe programmeer ik een verkort nummer?

Druk 2 keer op FUNCTIE/NEE tot 'VERKORT NR.' verschijnt. Bevestig met JA, voer het 2-cijferige verkorte nummer in (bijv. 01), typ het faxnummer, bevestig met JA, voer een naam in (max. 20 tekens) en bevestig opnieuw met JA.

Wat betekent de foutmelding 'COMMUNICATIE FOUT'?

Deze melding geeft aan dat de verzending of ontvangst is mislukt, vaak door een slechte telefoonverbinding. Druk op RESET en probeer het opnieuw. Als het probleem aanhoudt, controleer de telefoonlijn of schakel de foutcorrectie (ECM) uit.

Hoe schakel ik de ontvangstbeveiliging in?

Druk 3 keer op FUNCTIE/NEE tot 'INSTALLEREN?' verschijnt. Bevestig met JA, druk herhaaldelijk op NEE tot 'ONTVANGSTBEVEILIGING?' verschijnt, bevestig met JA en kies 'AAN' met JA. Alleen nummers in het geheugen kunnen dan faxen sturen.

Hoe maak ik een kopie met de TFP100?

Plaats het document met de bedrukte zijde naar beneden. Druk op de KOPIE toets, voer het gewenste aantal kopieën in (1-10) met het numeriek toetsenbord en druk op START.

Kan ik de fax aansluiten op een PC?

Ja, optioneel. U hebt een softwarepakket nodig (los verkrijgbaar) om de TFP100 onder Windows als scanner en printer te gebruiken. Sluit de PC aan via de printerkabelaansluiting op de achterzijde van de fax.

GEBRUIKSAANWIJZING TFP100 TOSHIBA

Deze handleiding werkt op dezelfde basis als uw nieuwe telefax: Handig, compleet en vriendelijk.

Lees, om mee te beginnen, eerst alle punten door met welke u uw TOSHIBA FAX TF P100 succesvol kunt bedienen.

Kijk later in detail hoe u gebruik kunt maken van de „fijn afstellingen“ welke tijdbesparend voor u werken en toch zeer gebruikersvriendelijk zijn. De specificaties, funkties en mogelijkheden van deze fax kunnen afwijken, al naar gelang het land waarin deze machine is aangeschaft. Wijzigingen voorbehouden.

Copyright TOSHIBA EUROPA Kopiëren, in welke vorm dan ook, geheel of gedeeltelijk, is niet toegestaan.

A Dokument geleiders
B Papiercassette
C Bedieningspaneel
D Knop voor openen bedieningspaneel
E Bovenzijde apparaat

F Achterklep
G Netspanning aansluiting
H Aan/uit schakelaar
Aansluiting voor printerkabel
J Telefoonlijn aansluiting

1 Contrast

Stel hier het contrast voor het dokument in.

2 Mode

Voor verzenden of het maken van een copie kan met deze toets standaard, fijne of superfijne resolutie worden ingesteld. De fotomode zorgt voor een goede weergave van foto's en tekeningen.

3 LCD Display

Weergave van de machine status en functie instellingen.

4 Verkort Kiezen/ Naam Kiezen

Druk op deze toets voor het oproepen van een ingeprogrammeerd verkort nummer.

5 Numeriek Toetsenbord

Wordt gebruikt voor het ingeven van telefoonnummers en opdrachten.

„*“ en „#“ toets

Beweegt de cursor naar links of rechts. Ook worden hiermee instellingen geselecteerd.

6 Monitor/ Oproep

Gebruiken om tijdens een telefoongesprek mee te luisteren via luidspreker of een nummer op het toetsenbord te kiezen met de hoorn nog op de haak. Of druk op deze toets indien u na de faxverzending wilt spreken met de andere partij.

Maken van een kopie.

8 Herkiezen / Pauze

Herhaalt het laatst gekozen numme r, controle op kiestoon tijdens het kiezen van een numme r.

9 Meervoudig / Geheugen toets

Starten van geheugenverzend/afroep opdrachten.

10 Geheugen LED

Licht op indien een geheugen funkcie in gebruik is.

11 Reset

Stoppen van een funkcie of wissen van een foutmelding

12 Start

Starten van verzenden, ontvangen.

13 1-Toetsbediening

Met één druk op de toets verzenden naar het geprogrammeerde numme r.

14 Funktie/ NEE

Druk op deze toets voor het kiezen van menu mogelijkheden of het negatief beantwoorden van een gestelde vraag.

15 AUTO ONTV/ JA

Met deze toets kunt u kiezen tussen 4 ontvangstmogelijkheden of het bevestigen van een gestelde vraag.

Inhoudsopgave

Uw fax stelt zich voor

Uw fax stelt zich voor.... 2

Voorbereiding

Uitpakken 4

De beste plaats.... 4

Aansluiten op de telefoonlijn.... 5

Aansluiten van antwoordapparaat en telefoon .... 5

Zo plaatst u het papier 6

Inktfilm plaatsen 7

Installeren

Invoeren van uw identificatie naam 8

Toon/Puls kiezen instellen 9

Ingeven van uw identificatie nummer ..... 9

Aansluiten op een bedrijfstelefooncentrale 10

Datum en tijd instellen 12

Taal instellen 13

Ontvangen van dokumenten

Ontvangst mode instellen 14

Ontvangstverkleining 18

Kopiëren 19

Ontvangst onderbreken 19

Geheugenontvangst 19

Oproeptijd instellen 20

Kiezen met verkorte nummers 23

Kiezen met 1-toets nummers 24

Kiezen met de telefoon

(handmatig kiezen) 24

Kiezen met alfanummers 25

Resolutie instellen 26

Contrast instellen 26

Automatisch herkiezen 26

Uitgesteld verzenden.... 27

Verzenden via geheugen 28

Meervoudig verzenden 29

Afroep 30

Uitgestelde afroep 30

Afroep reserveren 32

Beveiligd verzenden 33

Foutkorrektie uitschakelen 34

Verzenden onderbreken 34

Afdrukken activeren 37

Het verzendrapport 37

Het meervoudig verzendrapport 37

Verzend-/Ontvangstjournaal.... 38

De faxnummerlijsten 39

De parameterlijst 40

Overige opties

Afzender kopregel instellen 41

Verzendrapport instellen 42

Wissen van opdrachten 42

Journaal instellen 43

PC aansluiting 43

Oplossen van problemen

Foutmeldingen in het display.... 44

Foutcodes 44

Verzendproblemen 45

Ontvangstproblemen 46

Vastgelopen dokument 47

Vastgelopen papier 47

Afstand diagnose 48

Kontroleer tijdens het uitpakken van uw machine of onderstaande items aanwezig zijn.

1. Fax apparaat
2. Handleiding fax
3. Netspanningskabel
4. Telefoonkabel en stekker
5. Dokumentsteun
6. Papiercassette
7. Inktfilm
8. Inktfilm adapters

Indien iets niet aanwezig, of beschadigd is, neem onmiddellijk contact op met uw leverancier.

De beste plaats...

voor uw fax is snel gevonden:

Dichtbij een

• 220/240 Volt wandcontactdoos*,
niet te ver verwijderd van een
- telefoonaansluiting, welke speciaal voor uw fax gereserveerd is.
* Indien u de machine lange tijd niet gebruikt, kunt u het beste de netspanningsstekker uit uw machine verwijderen. Sluit geen apparatuur op dezelfde wandcontactdoos aan, welke veel vermogen verbruiken, b.v. een kopieermachine of apparatuur welke radiostoring kan veroorzaken (zoals radio, computer e.d.).

Netspanning

De netspanningsaansluiting bevindt zich rechts achterop de machine, de AAN/UIT schakelaar bevindt zich hierboven. Zet de fax aan.

U dient uw machine te beschermen tegen...

Voorbereiding

Aansluiten op de telefoonlijn

Telefoonaansluiting

Sluit de telefoonkabel aan op de aansluiting "LINE" op de achterzijde van de machine. De andere kant van de telefoonkabel sluit u aan op de telefoonlijn via de meegeleverde telefoonstekker. Zie de afbeelding hiernaast voor de lokatie van de aansluitingen.

LET OP:

Gebruik alleen de meegeleverde telefoonstekker om uw machine op het telefoonnet aan te sluiten.

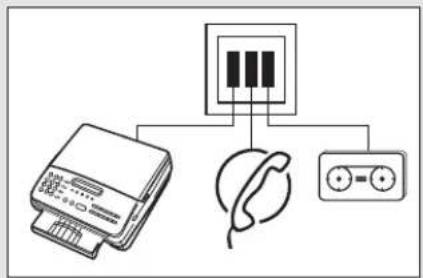

Aansluiten van antwoordapparaat en telefoon

Aansluitmogelijkheden:

Een antwoordapparaat of een (draadloze) telefoon kunt u aansluiten op de vrije plaats, genaamd "TEL", boven de LINE-aansluiting (gebruik hiervoor een zgn. RJ-11 stekker waarbij (ALLEEN) de telefoonlijn A en B op de 2 middelste kontakten zijn aangesloten).

De TFP 100 is conform DIN 44015, 3 en 5, voor aansluiten van externe randapparatuur. Aansluiten van externe apparatuur is geheel voor eigen risico van de gebruiker.

De modulaire RJ-11 stekkers:

Het parallel aansluiten van randapparaten op de wandcontactdoos raden wij voor een correcte werking af.

Sluit hier uw telefoon(s) en/of uw antwoordapparaat aan.

LINE

Aansluiting voor telefoonlijn.

Voorbereiding

Zo plaatst u het papier:
	Verwijder de papiercassette
	Druk de bodemplaat naar beneden, tot deze vergrendeld.
	Plaats een stapel A4 papier:Maak de stapel eerst wat los. Plaats het papier zodanig dat het netjes in de cassette ligt en overtuig u ervan dat:⚠️Er mag maximaal 160 vel papier (80g/m2) worden geplaatst, de limiet streep aan de voorzijde van de cassette mag niet overschreden worden.
	Tenslotte: Schuif de cassette terug in de fax tot deze vergrendeld.⚠️Let erop dat u de bodemplaat van de cassette goed naar beneden duwt, anders kan dit tot papierstoring leiden.⚠️Gebruik geen vochtig of gekreukt/ gescheurd papier.
	Tot slot: De dokumentsteun Bevestig deze zoals afgebeeld.

Voorbereiding

Inktfilm plaatsen

Machine hiervoor niet uitschakelen.

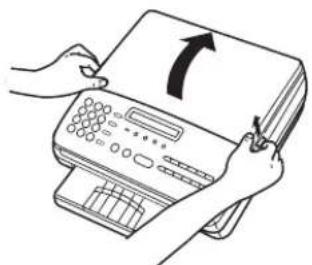

Bovendeksel openen

Links en rechts bevinden zich handgrepen, beweeg hiermee het bovendeksel omhoog.

Ontgrendel het afdruksysteem

Neem de inktfilmcassette uit de machine.

Bij de eerste installatie is het mogelijk dat zich hieronder nog een stuk papier voor bescherming voor de goudkleurige printerkop bevindt. Dit dient u te verwijderen.

Verwijder de gebruikte inktfilm.

Verwijder de 4 witte adapters.

Deze niet weggooien.

Bevestig de adapters op de nieuwe inktfilm

De twee adapters met vertanding dienen bevestigt te worden aan die zijde van de inktfilm met inkepingen in de kartonnen rollen.

Plaats de inktfilm terug in de cassette.

Bekijk de inktfilmcassette aandachtig.

• Aan een zijde op de bodem bevinden zich markeringen. Aan deze zijde dienen de adapters met vertanding te worden bevestigt!
• De volle rol moet achter. Zie de markering △△ aan de bovenzijde van de cassette.
• De lege rol moet voor.

Plaats de inktfilmcassette terug in de machine.

Let erop dat de markering △ △ op de inktfilmcassette achter is (zie afbeelding).

Vergrendel het afdruksysteem

Sluit het bovendeksel

Indien u de machine niet had uitgeschakeld, is de machine nu bedrijfsklaar.

Invoeren van uw identificatie naam

In de volgende stappen is beschreven hoe u uw identificatienaam, -nummer, toon- of puls kiezen en type telefoonlijn in moet programmeren. Deze gegevens dient u vrij snel na elkaar in te voeren, indien u gedurende ca. 1 minuut geen gegevens invoert, de machine terug gaat naar de ruststand en de reeds ingevoerde gegevens gaan verloren. Lees eerst een en ander rustig door alvorens u begint met het invoeren van de gegevens.

Naast uw identificatie nummer is het ook mogelijk een identificatie naam in te voeren van max. 20 karakters. Voor het invoeren van de verschillende karakters gebruikt u het numeriek toetsenbord. Onder de toetsen staan de verschillende karakters vermeld die via de betreffende toets zijn op te roepen. Na invoer van ieder karakter drukt u op de "# " toets om de cursor een positie naar rechts te verplaatsen.

Voor evt. correcties kunt u met de "*" toets de cursor een positie naar links verplaatsen. Onder de toets "0" bevinden zich de speciale karakters.

Fouten bij het intoetsen corrigeert u met de NEE-toets.

Wanneer de naam correct is ingevoerd, bevestigen met JA.

Bijvoorbeeld: TOSHIBA

Display tijdens de ruststand

Oproepen van het menu. 3 maal drukken...

...totdat dit menu verschijnt

Bevestigen...

Bevestigen...

Bevestigen...

Machine verzoekt om ingeven van de identificatie naam.

Ingeven van de identificatie naam Bijvoorbeeld: TOSHIBA

1×8= T# 3×4= I#

3 × 6 = 0 # 2 × 2 = B #

4 × 7 = S # 1 × 2 = A

2×4= H#

Bevestigen met JA

Machine verzoekt om ingeven van het identificatie nummer.

Installeren

Ingeven van uw identificatie nummer

Het identificatie nummer is een onderdeel van de kopregel en bestaat o.a. uit het nummer waarop uw fax te bereiken is. Het is gebruikelijk dit volgens de internationale notatie in te voeren. Invoeren van de tekens:

In Duitsland is ingeven van het identificatie nummer verplicht!

teken in te drukken toets
+ * - toets
spatie Kopie/Wachtstand-toets

De verschillende cijfers voert u, zoals normaal, in met behulp van het numeriek toetsenbord.

TEL=_

JA

KIES CENTRALE TYPE ?

Machine verzoekt om ingeven van het identificatie nummer.

Ingeven van het identificatie nummer

Het identificatie nummer is ingevoerd

Bevestigen met JA

Machine verzoekt om ingeven van het centrale type

Toon/ Puls kiezen instellen

Afhankelijk van de lokale telefooncentrale waarop uw fax is aangesloten, kunt u kiezen voor pulskiezen of toonkiezen. Toonkiezen is de modernste en snelste kies methode, maar werkt alleen op de moderne telefooncentrales. Bij twijfel over de telefooncentrale waarop u bent aangesloten kunt u beter pulskiezen selecteren omdat dit ook op de oudere telefooncentrales functioneert.

KIES CENTRALE TYPE ?

JA

TEL.LIJN = IDK

NEE

TEL.LIJN = IDK

JA

TEL.LIJN= DIRECT

Machine verzoekt om ingeven van het centrale type

Bevestigen...

De huidige kiesmethode wordt weergegeven

Op de NEE-toets drukken...

...tot de gewenste instelling (hier pulskiezen)

Bevestigen met JA

Huidig type telefoonlijn wordt weergegeven.

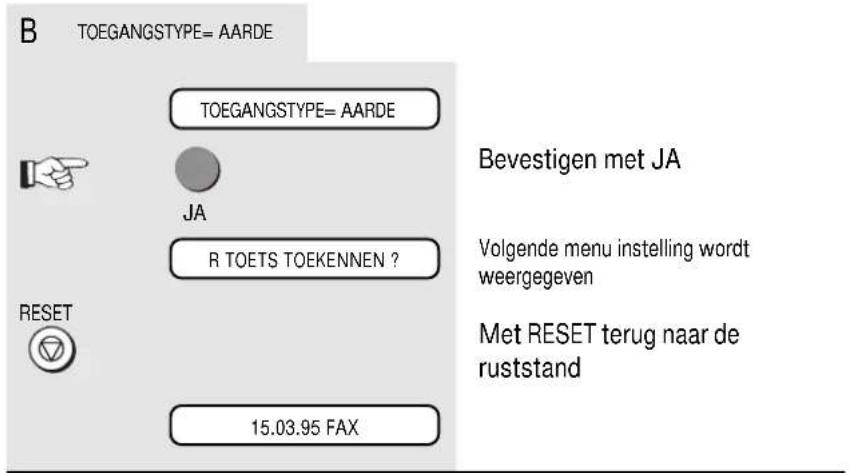

Aansluiten op een bedrijfstelefooncentrale

Naast aansluiting op een directe telefoonlijn is het mogelijk de fax aan te sluiten op een bedrijftelefooncentrale. Hierbij kunnen een aantal specifieke parameters worden ingesteld.

Het kiezen van een externe lijn (toegangstype) kan bij bedrijfstelefooncentrale op de volgende manieren gebeuren:

• Toegangscijfer Hierbij wordt voor het verkrijgen van een externe lijn een cijfer ingetoetst, vaak 0 of 9.
• Aarde Hierbij wordt voor het verkrijgen van een externe lijn, een aardpotentiaal op de lijn geschakeld.

- Flash Hierbij wordt voor het verkrijgen van een externe lijn, de stroomkring kortstondig onderbroken.

Is het invoeren van het toegangstype voltooid, dan dient u voortaan alvorens het

faxnummer wordt ingetoetst, op de "R" toets te drukken. Dit geld ook voor het programmeren van de geheugennummers (zie pag. 35/36).

Bevestigen met JA

Huidige instelling verschijnt

Op de NEE-toets drukken...

...tot de gewenste instelling

Datum en tijd instellen

Eenmaal goed ingesteld worden uw verzonden berichten voorzien van de juiste datum en tijd. Bij een eventuele spanningsuitval zal de klok zelfstandig doorlopen, alleen bij zomer- en wintertijd dient u de tijd aan te passen.

Display tijdens de ruststand

Oproepen van het menu. 3 maal drukken...

...totdat dit menu verschijnt

Bevestigen...

Bevestigen...

Door de verschillende menu's bladeren...

...totdat dit menu verschijnt

Bevestigen met JA

Machine verzoekt om ingeven van datum en tijd

Bijvoorbeeld: 15 maart 1995, 19 uur 56

Bevestigen met JA

Met RESET terug naar de ruststand

Taal instellen

Uw machine is standaard ingesteld in de Nederlandse taal. Wilt u de display meldingen en de lijst afdrukken in een andere taal weergeven, handel dan als volgt.

Ontvangen van dokumenten

Ontvangst mode instellen

Er bestaan een aantal verschillende ontvangst modes voor het ontvangen van dokumenten. Het aantal beschikbare ontvangst modes is afhankelijk van het land waar de fax is aangeschaft. Met de toets JA kunt u tussen de verschillende modes wisselen

JA

FAX

TEL

TEL/FAX

FAX/ANTW.

Wanneer de fax op een aparte telefoonlijn is aangesloten.

15.03.95 FAX

Uw machine behandeld elk binnenkomend "gesprek" als faxbericht. (Het aantal belsignalen voordat de machine het binnenkomend gesprek beantwoord is instelbaar; zie hiervoor pagina 20.)

Uw fax neemt ieder binnenkomend gesprek aan, mensen die u echter willen spreken, horen alleen faxtonen.

TEL/FAX ontvangst mode:

Wanneer op de aansluiting zowel telefoon- als faxoproepen binnenkomen en u bevindt zich overwegend in dezelfde ruimte als waar de fax staat.

In de TEL/FAX mode kan u fax automatisch herkennen of een binnenkomende oproep een faxbericht of een gesprek betreft. Betreft het een gesprek dan geeft uw machine een oproep signaal via de luidspreker, ter indicatie van een binnenkomend gesprek. Tegelijkertijd hoort diegene die u belt een standaard boodschap. Om het gesprek te beantwoorden handelt u als

1. U heeft de telefoon parallel aangesloten (vóór de machine): Neem de hoorn op en druk op RESET om het gesprek over te nemen.
2. U heeft de telefoon in serie aangesloten op de TEL/TAD aansluiting:
   Neem simpelweg de hoorn op. Zie ook pagina 5.

Betreft de binnenkomende oproep een faxbericht, dan wordt dit bericht simpelweg ontvangen en afgedrukt.

Het is aan te bevelen deze TEL/FAX mode alleen te gebruiken wanneer u aanwezig bent.

Probeert iemand u te bellen terwijl u niet aanwezig bent zal uw fax toch de binnenkomende oproep aannemen, vanaf dat moment maakt diegene die u belt telefoonkosten.

Ontvangen van dokumenten

Handmatig ontvangen

Wanneer de fax op de bestaande telefoonlijn is aangesloten.

De fax functioneert nu als telefoon. Als de telefoon overgaat, dient u de hoorn op te nemen. Hoort u een toon van een andere fax, druk dan op START. Pas daarna kunt u de hoorn weer op de haak leggen. Is het echter een gesprek, dan kunt u spreken met de beller. Alleen op START drukken als degene die belt u een faxbericht wilt sturen.

Deze stand kunt u alleen gebruiken indien een telefoon direct op de stekker van de fax is aangesloten.

U kunt uw machine ook op afstand aktive- ren (zie afstandontvangen).

Afstandontvangen

Indien u een (draadloze) telefoon op uw machine heeft aangesloten, zoals op pagina 5 beschreven, kan het voorkomen dat u via deze telefoon een binnenkomende oproep beantwoord wat een faxbericht betreft (u hoort korte pieptonen). Via het simpelweg indrukken van achtereenvolgens 5# op uw telefoon kunt u op afstand uw machine aktiveren en het faxbericht wordt ontvangen. Deze funkcie kunt u als volgt in- of uitschakelen.

Display tijdens de ruststand

Oproepen van het menu. 3 maal drukken...

...totdat dit menu verschijnt

Bevestigen...

Op de NEE-toets drukken...

...totdat dit menu verschijnt

Met JA bevestigen

...totdat dit menu verschijnt

Bevestigen met JA

Afstandontvangen ingeschakelen?

Met JA wordt de funktion ingeschakeld, met NEE uitgeschakeld.

Met RESET terug naar de ruststand

Display tijdens de ruststand

Ontvangen van dokumenten

FAX/ANTW ontvangst mode

Wanneer u werkt met een antwoordapparaat en/of (draadloze)telefoon en u wilt gesprekken ook in andere ruimtes, dan waar de fax staat, kunnen beantwoorden:

In de FAX/ANTW mode is het mogelijk zowel faxberichten als gesprekken te ontvangen. Er zijn 2 situaties mogelijk: U bent aanwezig:

Schakel het eventueel aangesloten antwoordapparaat uit. Bij een binnenkomende oproep zal het (de) op de fax aangesloten toestel(len) bellen, u neemt het toestel op en kunt spreken met de better, betreft het een faxbericht, dan zal deze automatisch worden overgenomen door uw fax.

U bent niet aanwezig:

Schakel het antwoordapparaat aan. Het antwoordapparaat neemt nu alle binnenkomende oproepen aan, evt. binnenkomende faxberichten zullen automatisch worden overgenomen door uw fax.

ANTW-timer

De ANTW-timer is de tijd waarbinnen uw machine faxsignalen kan herkennen. Bovendien zal uw machine in faxontvangst schakelen wanneer binnen deze tijd de lijnverbinding wordt verbroken.

De ANTW timer kunt u als volgt instellen: Bij gebruik met antwoordapparaat: ANTW-timer= tijdsduur van uw boodschap op uw antwoordapparaat + 10 sekonde.

Bij gebruik zonder antwoordapparaat: ANTW-timer= 10 sekonde.

Display tijdens de ruststand

Oproepen van het menu. 3 maal drukken...

...totdat dit menu verschijnt

Bevestigen...

Op de NEE-toets drukken...

...totdat dit menu verschijnt

...totdat dit menu verschijnt

Bevestigen met JA

...totdat dit menu verschijnt

Met JA bevestigt u de huidige instelling (45 sec.)

Met NEE wist u de huidige instelling

geef nu de nieuwe ANTW-timer in (0-99 sec.)

Bevestigen met JA

Deze instelling dient u in principe altijd met JA te bevestigen.

Wanneer uw antwoordapparaat geen boodschappen meer aanneemt (bv. bij een volle tape), zal de TFP 100 toch de lijn beantwoorden (vooraf gegaan door een meldtekst) om een eventuele fax te kunnen ontvangen, dit gebeurt na het 9de belsignaal.

Ontvangen van dokumenten

Ontvangst beveiliging

Normaal gesproken is het mogelijk van iedereen faxberichten te ontvangen. Met de ontvangst beveiliging wordt dit echter beperkt tot relaties welke in uw verkort nr. geheugen zijn geprogrammeerd. Het faxnummer van de relatie welke u probeert te faxen wordt vergeleken met al uw geprogrammeerde geheugennummers, komt het nummer niet voor, dan zal de verbinding worden verbroken en het faxbericht wordt dus niet ontvangen.

Alleen de laatste 5 cijfers worden gecontroleerd.

BELANGRIJK: INDIEN U DEZE FUNKTIE INSCHAKELT ZULT U GEEN FAXEN MEER KUNNEN ONTVANGEN, BEHOUDENS VAN RELATIES WELKE U HEEFT VOORGPROGRAMMEERD!

Display tijdens de ruststand

Oproepen van het menu. 3 maal drukken...

...totdat dit menu verschijnt

Bevestigen...

Op de NEE-toets drukken...

...totdat dit menu verschijnt

Bevestigen met JA

Op de NEE-toets drukken...

...totdat dit menu verschijnt

Bevestigen met JA

Vraag, of de ontvangstbeveiliging ingeschakeld moet worden.

Met JA wordt de funktionie ingeschakeld, met NEE uitgeschakeld.

Display tijdens de ruststand

Ontvangen van dokumenten

Ontvangstverkleining

Het papier waarop uw machine afdrukt is A4 formaat. Door technische redenen kan niet de volledige A4 lengte benut worden. Hierdoor voert uw machine een verkleining uit op de ontvangen dokumenten. Dit heeft dus als gevolg dat de ontvangen dokumenten ietwat verkleind worden afgedrukt. In het algemeen zal dit niet storend werken, echter indien absolute maatafhankelijke dokumenten verwacht worden (zoals tekeningen op schaal), zult u de ONTVANGSTVERKLEINING moeten uitschakelen, dit heeft als gevolg dat het ontvangen dokument niet meer op één pagina past, een gedeelte zal op een tweede pagina worden afgedrukt. Het is ook mogelijk om het onderste gedeelte van het dokument er als het ware af te knippen, zodat het wel op één pagina past. Deze funkte heet AFDRUKLIMIET.

Origineel (A4)

Ontvangstverkleining: AAN

Ontvangstverkleining: UIT Afdruklimiet: UIT

Ontvangstverkleining: UIT Afdruklimiet: AAN

Display tijdens de ruststand

Oproepen van het menu. 3 maal drukken...

...totdat dit menu verschijnt

Bevestigen...

Menu overslaan...

...totdat dit verschijnt

Bevestigen met JA

Met JA schakelt u de ontvangstverkleining in, met NEE schakelt u deze uit.

Display tijdens de ruststand

Met JA schakelt u de afdruklimiet in, met NEE schakelt u deze uit.

Display tijdens de ruststand

Ontvangen van dokumenten

Kopiëren

Het is mogelijk om met de TFP100 dokumenten te kopieren. (Max. 10kopieen)

Voor kopieren gelden dezelfde instellingen voor verkleinen en afdruklimiet als eerder beschreven (pagina 18).

STD NORMAAL

AANTAL COP.(1-10)=1

Voor meerdere kopieën:

AANTAL COP.(1-10)= _

AANTAL COP.(1-10)=5

Dokument invoeren

Let erop: de bedrukte zijde naar beneden.

Kopie toets indrukken

Voer het gewenste aantal kopieën in.

Ingeven van het aantal (bv. 5)

START

Ontvangen onderbreken

Dokumenten worden via het interne geheugen van uw machine ontvangen. Dit betekent dat het gehele dokument eerst in het geheugen wordt opgeslagen en pas daarna afgedrukt. U kunt het ontvangen op ieder moment onderbreken, het tot dan toe ontvangen deel wordt dan afgedrukt.

RESET

HS NORMAAL

BENT U ZEKER ?

JA

Fax ontvangt in het geheugen.

Onderbreek het ontvangen door op RESET te drukken.

Kontrole vraag

Bevestigen met JA

Het tot dan toe ontvangen deel wordt afgedrukt.

Geheugen ontvangst

Onder bepaalde omstandigheden is het niet mogelijk een ontvangen bericht af te drukken:

• Als het papier op is
• Als het papier is vastgelopen
  In zo'n geval zal het ontvangen bericht in het geheugen worden opgeslagen, zodra het probleem is verholpen zal het (de) bericht(en) alsnog worden afgedrukt.

Wanneer op het display de LED GEHEUGEN

brandt, dient u de fax te schakelen omdat

anders het ontvangst geheugen verloren gaat.

GEHEUGEN

PAPIER IS OP

Melding dat er zich geen papier meer in de cassette bevindt.

Ontvangen van dokumenten

Oproeptijd instellen

Indien u machine is ingesteld op FAX of TEL/FAX (zie pagina 14/15) dan zal uw machine de binnenkomende oproep beantwoorden na 2 belsignalen, indien gewenst kunt u het aantal belsignalen instellen tussen 1 en 5 belsignalen.

Let erop dat uw machine geen belsignaal zoals bij een telefoon afgeeft. Wanneer u wilt kunnen

horen of er een oproep binnenkomt, dient u een extern telefoontoestel op uw machine aan te sluiten.

Afmetingen van documenten

Het volgende overzicht geeft aan welke specificaties uw originelen moeten voldoen

A.u.b. opletten:

• Dokumenten langer dan 381 mm dienen handmatig te worden ingevoerd.
• Bij invoer van meerdere pagina's tegelijk, dienen deze dezelfde afmeting en samenstelling te hebben

	1 pagina 2 of meer pagina's
Dokument afm. (max) 216 mm (B) x 1000 mm (L) 216 mm (B) x 297 mm (L)
Dokument afm. (min) 148 mm (B) x 100 mm (L)
Effectieve scanning breedte 215 mm
Hoeveel pagina's stapelen: kunnen in één keer tot 20 A4 pagina's in de invoer?
Papierdikte 0,05 ~ 0,15 mm	0,06 ~ 0,12 mm
Papierkwaliteit ongecoat (beide zijden)

Probleem dokumenten...

kunnen vastlopen. Dit geldt voor
- gescheurde, gekreukte of vochtige pagina's
- gevouwen of geperforeerde pagina's
• transparanten of gladde pagina's
• textiel of metaalachtige dokumenten

Er zijn 2 manieren om dit probleem te omzeilen: ...door het maken van een fotokopie of het gebruiken van een dragervel.

Uw Toshiba leverancier kan u de benodigde dragervellen leveren.

Zo wordt het dragervel gebruikt:

Dokument inleggen, bedrukte zijde naar boven, in het dragervel onder het transparante vel. Een dragervel kunt u verwerken zoals elk willekeurig dokument, met die restrictie dat slechts 1 dragervel tegelijk in de invoer kan.

Correct invoeren van dokumenten:

Verwijder alle paperclips, nietjes e.d. voordat u het dokument invoert. Leg het dokument in de invoer - max. 20 in 1 keer - zoals afgebeeld.

Belangrijk: De dokumenten dienen met de bedrukte zijde naar onderen te worden ingelegd. Kunt u te tekst nog lezen?? Dan verzendt u waarschijnlijk een blanco pagina of de achterkant van de pagina !! Stel de geleiders in op de breedte van de pagina. Na 2 seconden wordt de pagina ca. 2 cm in de invoer getrokken.

Indien meerdere dokumenten tegelijk worden ingevoerd door bv. vochtig papier of papier dat direkt uit een laserprinter of copier komt, voer dan alleen het eerste dokument in. Zodra deze wordt doorgevoerd kunt u de volgende dokumenten daar bovenop plaatsen.

Faxen op de eenvoudigste manier.

Dokument invoeren, faxnummer intoetsen, op START drukken en de verbinding met de andere fax wordt automatisch gemaakt.

Het is mogelijk om tijdens het kiezen van een nummer mee te luisteren via de luidspreker in de fax. Op deze manier kunt u kontroleren of een faxnummer correct is, of dat de ontvangende fax de lijn beantwoord.

Let erop dat indien uw fax aangesloten is op een

bedrijfstelefooncentrale, voor het faxnummer eerst een buitenlijn wordt gekozen (evt. door de "R"-toets in te drukken).

15.03.95 FAX

STD NORMAAL

12345678

KIEZEN

123.....

HS NORMAAL

KOMMUNIKATIE FOUT

Dokument invoeren

Let erop:

altijd met de bedrukte zijde naar beneden

wacht tot het dokument ca. 2 cm is ingevoerd

toets het faxnummer van de andere fax in met het numeriek toetsenbord.

Druk op START

De lijn wordt getest

blijft deze melding in het display staan, dan betekent dit dat uw machine geen verbinding met

het telefoonnet kan krijgen door een verkeerde aansluitkabel of een foutief ingestelde lijntoegang (zie pagina 45 "Verzendproblemen").

de gekozen cijfers komen voorbij, het nummer wordt nu gekozen

Uw dokument wordt nu gescand en verzonden

Indien deze melding verschijnt samen met een alarmtoon, dan is er een fout opgetreden tijdens het verzenden (of ontvangen). Druk op RESET op de foutmelding te wissen en, indien de fout optrad bij verzenden, probeer het opnieuw. Indien er een foutmelding in het display staat heeft dit geen invloed op het funktioneren van de machine.

Tips hoe om te gaan met kommunikatie fouten vindt u op pagina 44/45.

Foutmeldingen blijven in het display staan tot u op RESET drukt.

Kiezen met verkorte nummers

Met behulp van de verkorte nummers kunt u relaties voorprogrammeren aan wie u vaak faxen verstuurd, zodra geprogrammeerd hoeft u voortaan niet meer het gehele faxnummer in te toetsen, maar slechts een 2-cijferige code.

Op pagina 35 leest u hoe verkorte nummers geprogrammeerd dienen te worden.

	15.03.95 FAX	Dokument invoerenLet erop:altijd met de bedrukte zijde naar beneden
	STD NORMAALEN	wacht tot het dokument ca. 2 cm is ingevoerdOproepen verkorte nummers
	VERKORT NR.= (01-50)0 1	Toets de gewenste 2-cijferige verkorte code in. ⚠️ altijd met 2 cijfers ingeven bv. 01 voor 1’
	VERKORT NR.= 01	START toets indrukken *)
	TOSHIBA	de naam, welke onder het verkorte nummer is geprogrammeerd, verschijnt kort in het display, daarna verschijnt het geprogrammeerde faxnummer
	KIEZEN	De lijn wordt getest
	123.....	de gekozen cijfers komen voorbij, het nummer wordt nu gekozen
	HS NORMAAL	na korte tijd:Uw dokument wordt nu gescand en verzonden
*)	NUMMER NIET BEKEND	Wanneer het door u opgeroepen verkorte nummer niet is geprogrammeerd, dan verschijnt kort deze melding in het display.

Kiezen met 1-toets nummersNog gemakkelijker! Uw fax heeft als extra, een geheugen met 12 “1-toetsen” voor 12 snel op te roepen nummers. Om ditnummer te kiezen, simpelweg op de bijbehorende toets drukken.Op pagina 36 leest u hoe 1-toets nummers geprogrammeerd dienen te worden.		15.03.95 FAX	Dokument invoerenLet erop:altijd met de bedrukte zijde naar benedenwacht tot het dokument ca. 2 cm is ingevoerd1-toets van uw keuze indrukken *)de naam, welke onder het verkorte nummer is geprogrammeerd, verschijnt kort in het display, daarna verschijnt het geprogrammeerde faxnummerDe lijn wordt getestde gekozen cijfers komen voorbij, het nummer wordt nu gekozenna korte tijd:Uw dokument wordt nu gescand en verzonden
		TOSHIBA
		KIEZEN123....HS NORMAAL
	*)	NUMMER NIET BEKEND	Wanneer het door u opgeroepen verkorte nummer niet is geprogrammeerd, dan verschijnt kort deze melding in het display.
Kiezen met de telefoon (handmatig kiezen)Nu wordt het faxnummer met behulp van een telefoon gekozen, op deze manier kunt u evt. eerst met de relatie spreken alvorens een faxbericht wordt verstuurd.Om deze funktie te kunnen gebruiken, dient uw telefoon op de TEL/TAD connector aan de achterzijde van de TFP 100 te zijn aangesloten.		15.03.95 FAX	Dokument invoerenLet erop:altijd met de bedrukte zijde naar benedenwacht tot het dokument ca. 2 cm is ingevoerdNeem de hoorn van de aangesloten telefoon van de haak en toets het faxnummer in van de relatie voor wie de fax bestemd is Zodra u de antwoordtoon van de andere fax hoortDrukt u op STARTHet verzenden begint(U kunt nu de hoorn weer op de haak leggen, de fax heeft nu de verbinding overgenomen.)Indien deze melding verschijnt samen met een alarmtoon, dan is er een fout opgetreden tijdens het verzenden (of ontvangen). Druk op RESET op de foutmelding te wissen en, indien de fout optrad bij verzenden, probeer het opnieuw. Indien er een foutmelding in het display staat heeft dit geen invloed op het funktioneren van de machine.Tips hoe om te gaan met kommunikatie fouten vindt u op pagina 44/45.Foutmeldingen blijven in het display staan tot u op RESET drukt.
		WACHTENKOMMUNIKATIE FOUT

Kiezen met alfanummers

Kiezen via deze funkcie kunt u vergelijken met het zoeken van een nummer in een telefoonboek. Hierbij kunt u met behulp van de eerste letter van een naam de gewenste relatie zoeken. Deze funkcie is makkelijk in het gebruik omdat u alleen de naam van uw relatie hoeft te weten en geen codes hoeft te onthouden of op te zoeken.

15.03.95 FAX

VERK. KIEZEN

STD NORMAAL

ZOEK KARAKTER

ALABASTER

BAUER

BLUME

KIEZEN

123.....

HS NORMAAL

A----:

Dokument invoeren

Let erop: altijd met de bedrukte zijde naar beneden

wacht tot het dokument ca. 2 cm is ingevoerd

Oproepen alfanummers

Nu kunt u de eerste letter van uw faxrelatie ingeven *) (bv., "B")

De eerste naam welke met de ingegeven letter begint (hier "A") verschijnt, gevolgd door de verkorte kode waaronder deze geprogrammeerd is.

Door opnieuw op toets "2" te drukken verschijnt de volgende letter (hier "B"), welke onder de betreffende toets staat

Met behulp van de toetsen "*" en "#" kunt u de gewenste faxrelatie met dezelfde begin letter kiezen.

Druk op START

De lijn wordt getest

de gekozen cijfers komen voorbij, het nummer wordt nu gekozen

na korte tijd:

Uw dokument wordt nu gescand en verzonden

Wanneer er geen namen beginnen met de door u ingegeven beginletter, dan verschijnt kort deze melding in het display.

Zelfs in standaard instelling geeft de fax reeds een hoge kwaliteitsverzending. Toch kunt u deze voor specifieke dokumenten nog extra instellen. De goede resolutie - d.i. het aantal beeldpunten/mm - dient u te kiezen aan de hand van de volgende algemene richtlijnen.

STANDAARD: handgeschreven of getypte originelen (standaard instelling)

FIJN: originelen met fijne letters b.v. kranteartikelen, diagrammen

SUPER FIJN: originelen met zeer fijne details

FOTO: 64 grijstinten voor foto's of gekleurde originelen

15.03.95 FAX
STD NORMAAL

MODE
FIJN NORMAAL

Contrast instellen

Bij erg donkere bedrukte dokumenten, of bij dokumenten gedrukt op een donkere tint papier, kan het voorkomen dat e.e.a. niet duidelijk bij de andere fax overkomt. In dit geval kunt u het contrast op DONKER instellen.

Anders bij dokumenten welke erg licht zijn bedrukt kunt u het contrast op LICHT instellen voor een beter resultaat.

Het resultaat van het wijzigen van het contrast kunt u goed kontroleren door het maken van een kopie (zie pagina 19).

15.03.95 FAX
STD NORMAAL

KONTRAST

Dokument invoeren

Let erop:

altijd met de bedrukte zijde naar beneden

wacht tot het dokument ca. 2 cm is ingevoerd

Mode toets enkele malen indrukken...

...tot de gewenste instelling verschijnt. Deze instelling blijft voortaan ingesteld, tot u deze weer verandert (geldt niet voor de FOTO mode).

Vervolgens handelt u verder zoals gebruikelijk...

Dokument invoeren

Let erop:

altijd met de bedrukte zijde naar beneden

wacht tot het dokument ca. 2 cm is ingevoerd

Contrast toets enkele malen indrukken...

... tot de gewenste instelling verschijnt. Deze instelling blijft voortaan ingesteld, tot u deze weer verandert.

Vervolgens handelt u verder zoals gebruikelijk...

Automatisch herkiezen

Indien uw faxbericht niet verstuurd wordt, kan dat verschillende oorzaken hebben (zie pag. 45). Een andere mogelijke oorzaak is, dat het gekozen faxnummer bezet is. In dit geval is het zinvol het faxnummer later nog een keer te kiezen. Uw fax doet dit automatisch na een pauze van 3 minuten.

Het automatisch herkiezen funktioneert alleen bij het verzenden via het geheugen.

Verzendt u een faxbericht met behulp van de MONITOR- toets, dan kunt u een nummer herkiezen via de HERKIEZEN- toets.

Uitgesteld verzenden

Soms is het verstandig dokumenten op een later tijdstip te verzenden.

Bijvoorbeeld voor overbruggen van een tijdsverschil of door gebruik te maken van het goedkope telefoontarief.

Nadat u de tijd heeft ingesteld, geldt deze voor de eerst volgende verzending. Op deze manier kunt u behalve uitgesteld verzenden ook uitgesteld meervoudig verzenden of uitgesteld afroepen.

U kunt kiezen uit 2 manieren voor uitgesteld verzenden:

Verzenden vanuit de dokumenteninvoer: Hier blijft het dokument net zolang liggen op de dokument invoer tot deze op de ingestelde tijd is verzonden. Het nadeel van deze methode is dat u de dokumenteninvoer tot die tijd niet meer kunt gebruiken.

Verzenden vanuit het geheugen: Hierbij wordt het dokument in het geheugen opgeslagen, daarna is de dokument invoer van uw machine nog beschikbaar voor verzenden.

Let erop dat u maar één opdracht tegelijk in het geheugen kunt invoeren.

Dokument invoeren

Let erop:

altijd met de bedrukte zijde naar beneden

wacht tot het dokument ca. 2 cm is ingevoerd

Oproepen van het menu. 4 maal drukken...

...totdat dit menu verschijnt

Bevestigen met JA

Bevestigen met JA

Hier kunt u de verzendtijd ingeven

Tijd ingeven

(Bv. 4:25)

Bevestigen met JA

Display tijdens de ruststand

De eerstvolgende verzendopdracht welke wordt ingegeven zal op het ingegeven tijdstip worden verzonden.

Verzenden vanuit het geheugen

Het is mogelijk om uw dokumenten via het geheugen te verzenden, dit heeft de volgende voordelen:

• Indien tijdens het verzenden een pagina niet goed overkomt, wordt de betreffende pagina automatisch opnieuw verzonden.
• Indien tijdens het verzenden de verbinding wordt verbroken wordt het verzenden automatisch herhaald.
• Staat het verzendrapport ingeschakeld, dan wordt hierop automatisch een gedeelte van de eerste pagina afgedrukt.

15.03.95 FAX

STD NORMAAL

GEHEUGEN

TOETS TEL.NR. IN

02131158903

GEHEUGEN XX % VOL

GEHEUGEN

15.03.95 FAX

Dokument invoeren

Let erop:

altijd met de bedrukte zijde naar beneden

wacht tot het dokument ca. 2 cm is ingevoerd

GEHEUGEN-toets indrukken

U kunt nu het faxnummer ingeven waarnaar verzonden moet worden. Daarvoor kunt u, naast het numeriek toetsenbord, gebruik maken van de 1-toets- of verkorte/alfanummers (zie pagina 23-25). Bv. Met het numeriek toetsenbord

Nummer ingeven

Drukt u op START

Het dokument wordt in het geheugen gelezen. In het display kunt u het percentage van het gebruikte geheugen aflezen. Indien de geheugencapaciteit niet toereikend is, dient u het aantal pagina's te splitsen in twee of meer delen. Ook de keuze van de resolutie (zie pagina 26) heeft invloed op het geheugen verbruik. Hoe hoger de resolutie hoe hoger het geheugen verbruik.

De geheugen LED geeft aan dat het geheugen in gebruik is. Het is nu niet meer mogelijk nieuwe opdrachten in het geheugen te zetten.

Wanneer u een dokument naar meerdere relaties wilt verzenden dan kunt u gebruik maken van de funkte meervoudig verzenden. Met deze funkte maakt u een eenmalige groep aan van max. 67 relaties ( te selecteren via verkorte-/1-toets-/alfa nummers of door rechtstreeks intoetsen).

Dokument invoeren Let erop: altijd met de bedrukte zijde naar beneden

wacht tot het dokument ca. 2 cm is ingevoerd

GEHEUGEN-toets indrukken

Vervolgens...

...kunt u nu de faxnummers ingeven waarnaar verzonden moet worden. Daarvoor kunt u, naast het numeriek toetsenbord, gebruik maken van de 1-toets-, verkorte- en alfanummers (zie pagina 23-25).

Het aantal in te geven nummers is beperkt: Los in te geven faxnummers: 5 1-toetsnummers: 12 Verkorte-/alfanummers: 50

Nummer ingeven

Bevestigen met JA

meer nummers ingeven -of-

Druk op START

Het dokument wordt in het geheugen gelezen. In het display kunt u zien hoeveel geheugen gebruikt wordt. Indien de geheugencapaciteit niet toereikend is, dient u het aantal pagina's te splitsen in twee of meer delen. Ook de keuze van de resolutie (zie pagina 26) heeft invloed op het geheugen verbruik. Hoe hoger de resolutie hoe hoger het geheugen verbruik.

De geheugen LED geeft aan dat het geheugen in gebruik is. Het is nu niet meer mogelijk nieuwe opdrachten in het geheugen te zetten.

Het meervoudig verzenden begint

Afroep	Eenvoudig afroepen
Het is mogelijk een dokument bij eenrelatie (welke dit heeft voorbereid) op tehalen. Ook kunt u met deze afroep funktiebij bepaalde instanties specifiekeinformatie opvragen.		15.03.95 FAXDisplay tijdens de ruststandGeef het faxnummer van de relatiein, bij wie u iets wilt afroepen (ermag geen dokument ingevoerdzijn!)(vanzelfsprekend kunt u ook een verkort-/alfa nummer of 1-toets nummergebruiken)Druk op STARTUw machine kiest het nummer van derelatie en het daar gereserveeredokument wordt afgeroepen.
Uitgestelde afroep		Display tijdens de ruststandOproepen van het menu. 5 maaldrukken......totdat dit menu verschijntBevestigen met JADeze menu instelling overslaan...Bevestigen met JABevestigen met JAHier kunt u de afroeptijd ingevenTijd ingeven(Bv. 4:25)Bevestigen met JADeze menu instelling overslaan...

Ook kunnen uw relaties bij u dokumenten afroepen wanneer u dit met de afroep reservering voorbereid.

Hiervoor bestaan twee mogelijkheden:

1. Afroep via de dokumenteninvoer: Hierbij blijft het dokument in de invoer tot deze wordt afgeroepen. Tot die tijd kunt u geen dokumenten meer verzenden, omdat de dokument invoer geblokkeerd is.

2. Afroep via het geheugen:

Het gereserveerde dokument wordt in het geheugen gelezen, en kan vervolgens hieruit worden afgeroepen. De dokument invoer is vrij voor een verzendopdracht.

De zo gereserveerde afroep is niet beveiligd. Dit betekent dat iedereen bij u het betreffende dokument kan afroepen. Om dit te voorkomen kunt u de afroep beveiligen.

Hiervoor zijn twee mogelijkheden:

- BEVEILIGING VIA KODE : Deze beveiliging is alleen bruikbaar tussen Toshiba faxen onderling. U kunt nadat u bij de vraag "VEILIGHEIDSKODE?" op JA drukt een vier cijferige kode intoetsen. Deze kode moet ook worden ingeven door diegene welke bij u wilt afroepen.

- BEVEILIGING VIA FAXNUMMER: Hierbij toets u het faxnummer in van diegene welke bij u het dokument mag afroepen. Het ID-faxnummer van de andere fax dient identiek te zijn aan het nummer wat u heeft ingegeven. Het is voldoende om alleen het abonnee nummer in te geven (alleen de laatste 4 cijfers worden gecontroleerd).

15.03.95 FAX
STD NORMAAL

5 x

NEE
AFROEP?

JA
AFROEP RESERVEREN?

JA
VEILIGHEIDSKODE ?

NEE
VEILIGHEIDS TEL.NR.?

JA

NEE

Afroepbeveiliging geactiveerd

JA
TEL=

12345678

JA
HEUGEN INV. ?

JA

NEE
AFROEPRES.

Dokument invoeren Let erop: altijd met de bedrukte zijde naar beneden

wacht tot het dokument ca. 2 cm is ingevoerd

Oproepen van het menu. 5 maal drukken...

...totdat dit menu verschijnt

Bevestigen met JA

Bevestigen met JA

TOSHIBA veiligheidskode aktiveren?

Menu instelling overslaan...

Afroepbeveiliging aktiveren?

Met JA afroepbeveiliging aktiveren, met NEE geen afroepbeveiliging gebruiken

met JA bevestigen

Hier kunt u het faxnummer ingeven van de fax welke bij mag afroepen

Faxnummer ingeven

Bevestigen met JA

Met JA wordt het dokument in het geheugen gelezen; de dokumenteninvoer is hierna weer vrij *) Met NEE blijft het dokument in de dokumenteninvoer totdat deze is afgeroepen.

*) Indien de geheugencapaciteit niet toereikend is, dient u het aantal pagina's te splitsen in twee of meer delen.

De afroepreservering is klaar

Het verzenden van dokumenten wordt beperkt.

Het is met deze funktie alleen nog mogelijk naar relaties te verzenden, welke u in het geheugen van uw fax heeft voorgeprogrammeerd.

Het identificatie nummer van de entvangende relatie wordt vergeleken met de nummers in het nummer geheugen van uw fax. Pas als het nummer overeenkomt met één van de geheugen nummers wordt het dokument verzonden.

Dokument invoeren

Let erop:

altijd met de bedrukte zijde naar beneden

wacht tot het dokument ca. 2 cm is ingevoerd

Oproepen van het menu. 4 maal drukken...

...totdat dit menu verschijnt

Bevestigen met JA

Menu instelling overslaan...

Bevestigen met JA

afhankelijk van de rustinstelling van uw machine verschijnt hier de vraag om het beveiligd verzenden AAN of UIT te schakelen

Bevestigen met JA

De nu volgende faxverzending kan alleen uitgevoerd worden naar een relatie van wie het faxnummer is voorgeprogrammeerd in uw verkort-/alfanummer geheugen.

Uitschakelen foutkorrektie mode

Uw machine heeft de beschikking over een foutkorrektie mode (ECM). Deze maakt het mogelijk, indien ook de andere fax hierover beschikt, een dokument zonder fouten te verzenden. Bij gebruik van de foutkorrektie mode worden eventuele fouten, veroorzaakt door storingen in de telefoonverbinding, gekorrigeerd. Het kan voorkomen bij slechte telefoonverbindingen (verre bestemmingen) veel fouten gekorrigeerd moeten worden wat dan tot lange verzendtijden kan leiden (dus hoge kosten). In voorkomende gevallen kan de foutkorrektie mode (eenmalig) worden uitgeschakeld.

15.03.95 FAX

4 x

NEE
OPTIES?

JA
VERZENDTIJD INGEVEN?

2x

NEE
ECM INSTELLEN ?

JA
UIT?

JA

Dokument invoeren

Let erop:

altijd met de bedrukte zijde naar beneden

wacht tot het dokument ca. 2 cm is ingevoerd

Oproepen van het menu. 4 maal drukken...

...totdat dit menu verschijnt

Bevestigen met JA

Op NEE blijven drukken...

...totdat dit menu verschijnt

Bevestigen met JA

afhankelijk van de rustinstelling van uw machine verschijnt hier de vraag om de foutkorrektie uit- of in te schakelen

Bevestigen met JA

De nu volgende faxverzending zal uitgevoerd worden zonder foutkorrektie mode(ECM).

Verzenden onderbreken

Het verzenden van een fax kan te allen tijde worden onderbroken door op RESET te drukken. Bij de ontvanger wordt het dokument afgedrukt tot het punt waarop het onderbroken is.

RESET

Faxnummers programmeren

Verkorte nummers programmeren

Met de verkorte nummers kunt u (de vaak lange) faxnummers van uw relaties voorprogrammeren onder een 2-cijferig verkort nummer. Het eigenlijke faxnummer bevindt zich dan onder deze verkorte code. Bij veel gebruikte faxnummers kan dit een flinke tijdsbesparing geven. U heeft de beschikking over 50 verkorte nummers, hierbij kan naast het faxnummer ook de bedrijfsnaam worden ingegeven (20 karakters).

Voor het ingeven van de verschillende karakters, gebruikt u de cijfers van het numeriek toetsenbord. Met ieder cijfer kan, door meerdere keren te drukken, een aantal karakters worden opgeroepen. Heeft u het karakters van uw keuze gevonden, stap dan met de cursor een positie naar rechts, met behulp van de "#"-toets. Met de "*"-toets kunt u naar links stappen, om eventueel een karakter te korrigeren.

*) Let erop, als u fax is aangesloten op een bedrijfstelefooncentrale, dat u

voor het programmeren van de geheugennummers voor ieder faxnummer eerst een buitenlijn dient te kiezen (evt. door de "R"-toets in te drukken).

Faxnummers programmeren

1-toets bediening

De 1-toets bediening biedt een zeer komfortabele manier van kiezen. Er kunnen maximaal 12 verkorte nummers als 1-toets nummer worden toegekend.

*) Let erop, als u fax is aangesloten op een bedrijfstelefooncentrale, dat u voor het programmeren van de geheugennummers voor ieder faxnummer eerst een buitenlijn dient te kiezen (evt. door de "R"-toets in te drukken).

Display tijdens de ruststand

Oproepen van het menu. 2 maal drukken...

...totdat dit menu verschijnt

Bevestigen met JA

Bevestigen met JA

Druk op het 1-toets nummer van uw keuze

Faxnummer ingeven *)

Bevestigen met JA

Ingeven van de identificatie naam Bijvoorbeeld: TOSHIBA

mogelijkheid voor ingeven nieuw 1-toets nummer

-of-

Met RESET terug naar de ruststand

Afdrukken activeren

Sommige lijsten worden pas afgedrukt wanneer u deze zelf oproept. Met deze lijsten kunt u inzicht krijgen over de geprogrammeerde gegevens in uw fax. De volgende lijst kunnen worden afgedrukt:

• Verzendrapport
  • Groepsverzendrapport
  • Verzend-/Ontvangstjournaal
• Verkorte telefoonnummers
• Systeem funktielijst

Het verzendrapport

Dit rapport kan -naar keuze- na ieder verzonden dokument, of na een mislukte verzending worden afgedrukt. Op het rapport staat de meeste belangrijke informatie over het verzonden dokument. Zie pag. 42 voor het uitschakelen van het verzendrapport.

VERZEND_RAPPORT

TIJD : 23.11.93 13:33
TEL. NUMMER : [phone]
NAAM :
NR. DAT. TIJD TIJDSDUUR PAG'S NAAR MODE STATUS

005 23.11 13:32 00/00 00 [phone] OK 30

Het meervoudig verzendrapport

Na een meervoudige verzending wordt een overzicht afgedrukt van de relaties welke respectievelijk wel en niet bereikt zijn. Een afdruk van deze lijst volgt altijd nadat het meervoudig verzenden is voltooid.

GROEPSVERZENDRAPPORT

TIJD : 27.01.94 11:56
TEL. NUMMER: [phone]
NAAM : TF P100
1-TOETS NR : 01
VERKORT NR. : 02
TEL. NUMMER : *0033142046491
START TIJD : 27.01.94 11:52
EINDTIJD : 27.01.94 11:56
PAG'S : 01

SUCCESVOL TEL.NR.

NR. NAAM TEL. NUMMER
1-TOETS NR. : 01 ADAM *158170
VERKORT. NR. : 02 AGENCY *02114373110
TEL. NR. : *0033142046491

NIET BEREIKTE TEL.NRS.

NR. NAAM TEL. NUMMER PAGS
1-TOETS NR. :
VERKORT. NR. :
TEL. NR. :

Lijsten afdrukken

Verzend-/ontvangstjournaal

Alle verzendingen en ontvangsten worden geregistreerd op het journaal. Deze overzichten worden (naar keuze) automatisch afgedrukt na 40 verzonden of ontvangen dokumenten. U kunt ook zelf handmatig het journaal afdrukken.

Display tijdens de ruststand

Oproepen van het menu. 1 maal drukken...

...totdat dit menu verschijnt

Bevestigen met JA

Bevestigen met JA

De lijst wordt afgedrukt

ONTVANGSTJOURNAAL
			TIJD : 12.02.94 17:44 TEL.NUMMER : [phone] NAAM : TOSHIBA
NR. DAT. TIJD TIJDSDUUR PAG'S VAN MODE STATUS
001 12.02 17:22 00/24 01 [phone] EC OK
002 12.02 17:23 00/25 01 [phone] EC OK
VERZEND-JOURNAAL
			TIJD : 12.02.94 17:44 TEL.NUMMER : [phone] NAAM : TOSHIBA
NR.	DATUM	TIJD TIJDSDUUR	PAG'S NAAR	MODE	STATUS
001	12.02 17:37	00/24	01 [phone]	EC	OK
002	12.02 17:40	00/25	01 [phone]	EC	OK

NR:

De verzendingen of ontvangsten in de volgorde zoals ze zijn afgewerkt

DUUR:

Geeft de tijdsduur van de transmissie in minuten en seconden.

PAG'S:

Geeft het aantal verzonden of ontvangen pagina's.

MODE:

Geeft het type weer van de communicatie.

HS: Hoge snelheid, alleen mogelijk tussen TOSHIBA machines.

EC: Error Correction Mode(ECM)

G3: Communicatie in standaard groep 3 mode.

P: Dokumenten verzonden/ontvangen door afroep.

M: Geheugen transactie

NAAR / VAN:

Geeft de ID naam of het tel. nr. van de andere fax.

STATUS: van het verzenden/ontvangen

OK is succesvol

NG betekent communicatiefout.

Een overzicht met foutcodes vindt u op

Lijsten afdrukken

De faxnummer lijst

Deze lijst geeft een overzicht van de door u geprogrammeerde faxnummers. Hierop staan zowel de verkorte- als de 1-toetsnummers.

* FAXNUMMERLIJSTEN *

TIJD : 12.02.94 17:44 TEL.NUMMER : [phone] NAAM : TOSHIBA

1-TOETSNUMMERS

1-TOETS NR. NAAM TEL.NUMMER

01 ADAM 0158170

02 AGENCY 02114373110

03 SALES 0003345503330

VERKORTE TELEFOONNUMMERS

VERK.NR. NAAM TEL.NUMMER

01 BAFT 02114373110

02 UK 00044932516452

Lijsten afdrukken

De systeemfunktielijst

Deze lijst geeft een overzicht van alle ingestelde systeemfunkties.

15.03.95 FAX

1x

NEE

LIJSTEN?

JA

JOURNAAL?

2x

NEE

SYST.FUNKTIELIJST?

JA

AFDRUK

Display tijdens de ruststand

Oproepen van het menu.13 maal drukken...

...totdat dit menu verschijnt

Bevestigen met JA

op NEE blijven drukken...

...totdat dit menu verschijnt

Bevestigen met JA

De lijst wordt afgedrukt

SYST. FUNKTIELIJST

De verzendkopregel (Transmitter Terminal Identification= TTI) bestaat uit het faxnummer, de (bedrijfs)naam, datum en tijdstip van verzending en het paginanummer. Normaal zal deze kopregel bij de ontvanger op de bovenste 5 mm van het dokument worden afgedrukt. Bevindt zich hier informatie dan zal deze worden overschreven. Om dit te voorkomen is het mogelijk de positie van de kopregel te verplaatsen buiten uw dokument. Dit betekent wel dat het dokument 5 mm langer wordt.

Overige opties

Verzendrapport uitschakelen

Na ieder verzonden bericht zal een verzendrapport worden afgedrukt met daarop het resultaat van de verzending. Het is echter mogelijk dit uit te schakelen om bv. papier te besparen. Er wordt dan nog wel een rapport afgedrukt als tijdens het verzenden een fout optreedt.

3x

NEE

JA

INSTALLEREN ?

FAX INSTELLEN ?

3 x

NEE

INSTELLINGEN AFDR. ?

JA

AUTO JOURNAAL INST.?

NEE

KIES VERZENDRAPPORT?

JA

ALTIJD?

NEE

IGV FOUT ?

JA

DOCUMENT ID ?

JA NEE

Display tijdens de ruststand

Oproepen van het menu. 3 maal drukken...

...totdat dit menu verschijnt

Bevestigen met JA

op NEE drukken...

...totdat dit menu verschijnt

Bevestigen met JA

Menu instelling overslaan...

Bevestigen met JA

Huidige instelling verschijnt

op NEE drukken tot...

...de instelling van uw keuze verschijnt (hier: Verzendrapport wordt alleen in geval van een fout afgedrukt)

Bevestigen met JA

Hier kunt u selekteren of indien na verzenden via het geheugen een kopie van uw dokument op het verzendrapport moet worden afgedrukt.

Onderbreken van opdrachten

RESET

WISSEN?

Indien een opdracht aktief is verschijnt deze melding

JA

GEWIST

De opdracht is gewist.

Overige opties

Journaalafdruk instellen

Op het journaal worden alle dokumenten welke zijn verzonden en ontvangen geregistreerd. Het journaal wordt automatisch afgedrukt na 40 verzonden of ontvangen dokumenten. Het is mogelijk deze automatische journaal afdruk uit te schakelen. Het is dan nog wel mogelijk om handmatig een journaal afdruk te maken (zie pagina 38).

Display tijdens de ruststand

Oproepen van het menu. 3 maal drukken...

...totdat dit menu verschijnt

Bevestigen met JA

op NEE drukken...

...totdat dit menu verschijnt

Bevestigen met JA

Bevestigen met JA

er verschijnt een verzoek om de huidige instelling te wijzigen

UIT: Journaal wordt niet meer automa- tisch afgedrukt.

AAN: Journaal wordt automatisch afgedrukt na 40 verzonden of ontvangen dokumenten.

Bevestigen met JA

PC aansluiting

Het is mogelijk om de TF P100 onder Windows te gebruiken als scanner en printer. Hiervoor is een als optie te verkrijgen software pakket benodigd, informeer hiervoor bij uw leverancier.

Er wordt data ontvangen vanuit de PC

Voer een dokument in en druk op START

Het dokument wordt gescand en vervolgens naar de PC gestuurd.

Problemen oplossen

Foutmeldingen in het displayMelding in het display	Het kan gebeuren: uw fax geeft een foutmelding of weigert om de gewenste functie uit te voeren. Voordat u een servicetechnicus belt, lees eerst hieronder eens rustig door of u misschien het probleem zelf kan verhelpen. Dit overzicht helpt u storingen te herkennen en op te lossen.mogelijke oorzaak ...	Door op RESET te drukken wordt de foutmelding gewist..en oplossingen
VOER DOKUMENT IN	Dokument is niet ingevoerd.	Voer een dokument in.
NUMMER NIET BEKEND	Bij het verkorte nr. of deze 1-toets was geen tel.nr. ingeprogrammeerd.	Toets het faxnr. in, of kies een ander verkort nr. of 1-toets.
BEDIENINGSFOUT	U voert incorrecte gegevens in	Toetst de juiste gegevens in.
DOKUMENT VASTGELOPEN	Dokumenten vastgelopen in de invoer.	Verwijder het dokument (zie pag. 47). Druk op RESET.
PAPIER IS OP	Papier is op.	Plaats nieuw papier (zie pag. 6)
PAPIER VASTGELOPEN	Papier is vastgelopen	Verwijder het vastgelopen papier (zie pag. 47)
GEHEUGEN GEWIST	Telefoonnummers en systeemfuncties zijn gewist	Druk op START. De data welke door een back-up batterij wordt vastgehouden, wordt gereset.
GEHEUGEN VOL	Het geheugen is volgeraakt, de evt. ingevoerde dokumenten worden uitgevoerd.	U kunt het geheugen verbruik als volgt beperken:- verlaag de resolutie.- maak geen gebruik van de FOTO- mode.- druk de dokumenten af welke evt. in het geheugen zijn ontvangen.- verminder het aantal pagina's, welke in één keer verzonden moeten worden.
COMMUNICATIE FOUT	Het verzenden/ontvangen is mislukt, b.v. door een slechte telefoonverbinding.	Probeer opnieuw te verzenden, kies nu het nummer op de telefoon. Blijft het probleem bestaan, controleer dan uw telefoonlijn.
INKTFILM OP	Het printsysteem stopt.	Plaats een nieuwe inktfilm.
PRINTER TE WARM	Zodra de printer te warm wordt, schakelt de machine tijdelijk uit.	Wacht enige minuten totdat de printer is afgekoeld, de fax zal automatisch weer gaan werken.
LIJN BEZET	Er kon, ook na alle herhalingen, geen verbinding worden gemaakt met het gekozen telefoonnummer.	Druk op RESET en probeer het later nogmaals.
SPANNING WAS WEG	De machine heeft even zonder netspanning gestaan.	Druk op RESET. Uw machine zou nu weer moeten kunnen ontvangen en verzenden.
DEKSEL OPEN	Er is een deksel niet goed gesloten.	Sluit het deksel en druk op START.

Foutcodes

Lijst met foutcodes welke kunnen voorkomen op journaal of verzendrapport

10 = Papier is op

11 = Papier vastgelopen

30 = Er is op RESET gedrukt

31 = Gespreksoproep niet beantwoord

33 = Afroepfout

50 = Lijn bezet*)

53 = Beveiligde communicatie fout

80 - 86 = Communicatie fout (meestal door slechte telefoonverbinding/of fout in ontvangende fax)

*) Uw machine aangesloten op een telefooncentrale

Wanneer uw machine op een telefooncentrale is aangesloten dient u vrijwel altijd eerst een "0" in te geven om naar buiten te kunnen faxen, ook

bij de verkorte- en 1-toets nummers dient deze extra 0 te worden geprogrammeerd.

Problemen oplossen

Verzendproblemen
Verzendproblemen	Het kan gebeuren: uw fax geeft een foutmelding of weigert om de gewenste functie uit te voeren. Voordat u een servicetechnicus belt, lees eerst hieronder eens rustig door of u misschien het mogelijke orzaken...	probleem zelf kan verhelpen. Dit overzicht helpt u storingen te herkennen en op te lossen....en oplossingen
Het dokument wordt niet automatisch ingevoerd.	De fax geeft een foutmelding.Het display is blanco.De grootte of dikte van het dokument zijn buiten specificaties.Het toetsenbord is niet goed gesloten.	Als er een foutmelding in het display staat, los dan het probleem op en druk op RESET.Controler of de machine wel spanning heeft. Bovendien dient de schakelaar op aan te staan. (zie pag. 4)Gebruik alleen correcte dokumenten. (Zie pagina 21)Sluit het toetsenbord. Deze dient aan beide zijden goed gesloten te zijn.
Als u op START drukt, verschijnt VERBINDING niet in het display.	U heeft de hoorn opgelegd voordat u op START had gedrukt.	Probeer het opnieuw. Leg de hoorn pas op de haak, nadat op START is gedrukt.
Het dokument wordt beschadigt bij het verzenden of copiëren.	De grootte of dikte van het dokument zijn buiten specificaties.De dokumentgeleiders staan niet goed ingesteld op de breedte van het dokument.	Gebruik alleen correcte dokumenten. (Zie pagina 21)Stel de geleiders bij.
Uw fax verzendt correct maar het bericht wordt niet ontvangen door de andere fax.	Het papier in de andere fax is op.	Vraag of de ontvanger nieuw papier wil plaatsen.
De ontvanger ontvangt een blanco pagina in plaats van het verzonden bericht.	U heeft het dokument ingevoerd met de bedrukte zijde naar boven.	Verzendt het dokument opnieuw: nu met de bedrukte zijde naar beneden.
De ontvanger laat u weten, dat het ontvangen bericht slecht leesbaar is.	Het inleesgedeelte van uw fax is vuil of beschadigd.RESOLUTIE en CONTRAST zijn niet goed ingesteld.De telefoonverbinding is slecht.	Maak een copie op uw fax, is deze slecht leesbaar, reinig de dokumentinvoer (zie pag. 19). Geeft dit geen verbetering, neem dan contact op met uw leverancier.Maak een copie en wijzig de instellingen. Ook kunt u een copie maken op uw copieermachine ter verbetering. Verzendt daarna opnieuw.Kies het nummer opnieuw, waarschijnlijk heeft u dan een betere verbinding.
Verkort of via 1-toets kiezen werkt niet.	Het verkorte nr. of 1-toets is niet correct ingeprogrammeerd.	Controleer en corrigeer de ingeprogrammeerde nummers.
Als u de telefoonhoorn opneemt hoort u geen kiestoon.	De telefoon is niet goed aangesloten.Uw machine is niet goed aangesloten.	Controleer of de telefoon goed is aangesloten op de TEL/TAD connector op de achterzijde van de machine (zie pagina 5).Controleer de lijnaansluiting op de achterzijde van de fax (LINE) en op de wandcontactdoos van uw telefoonaansluiting (zie pagina 5).
De ingetoetste faxnummers zijn correct, maar toch niet te bereiken.	Uw machine staat in de verkeerde kiesmethode ingesteld.Indien aangesloten op een telefooncentrale: Het verkeerde toegangstype is ingesteld, of u vergeet de extra 0 in te geven.Uw machine krijgt geen verbinding met het telefoonnet.	Stel de juiste methode van kiezen in: Toon-(TDK) of puls (IDK) kiezen (zie pagina 9).Stel het juiste toegangstype in of geef de extra 0 in (zie pagina 10).Sluit de telefoonkabel goed aan op de wandcontactdoos van uw telefoonaansluiting (zie pagina 5).Problemen oplossen 45 NL

Problemen oplossen

Ontvangstproblemen
Ontvangstproblemen	Het kan gebeuren: uw fax geeft een foutmelding of weigert om de gewenste functie uit te voeren. Voordat u een servicetechnicus belt, lees eerst hieronder eens rustig door of u misschien het mogelijke oorzaken...	probleem zelf kan verhelpen. Dit overzicht helpt u storingen te herkennen en op te lossen....en oplossingen
U drukt op START om een dokument te ontvangen.Maar u ontvangt niets...	Er staat een foutmelding in het display.Er zit nog een dokument in de invoer.Het display is blanco.Uw machine is niet goed aangesloten.Uw fax staat in handmatige ontvangst en u heeft de hoorn op de haak gelegd voordat u op START heeft gedrukt.Het deksel is niet goed gesloten.	Als het display een foutmelding geeft, los de oorzaak op en druk op RESET.Druk op RESET om het dokument te verwijderen.Controlleer of de spanning aanwezig is. Bovendien moet de machine aan staan.(zie pag. 4)Controleer alle aansluitkabels (zie pagina 5).Druk in het vervolg eerst op START en leg dan pas de hoorn op de haak.Sluit het deksel. Beide zijden dienen goed vergrendeld te zijn.
Het papier wordt niet uitgevoerd.	Het papier in uw fax is vastgelopen.	Verwijder het vastgelopen papier.(zie pag. 47)
Het ontvangen bericht is moeilijk leesbaar.	De kwaliteit van het dokument is slecht.De kwaliteit van het papier is slecht.	Vraag de verzender de resolutie en/of het contrast te wijzigen, of de kwaliteit van zijn dokument te verbeteren door b.v. een fotocopie te maken. Laat het hem opnieuw verzenden.Gebruik papier van een goede kwaliteit.
U heeft een blanco pagina ontvangen.	De verzender heeft een fout gemaakt bij het invoeren van het dokument.	Controleer of de verzender het dokument op de juiste wijze had ingevoerd.
Het ontvangen bericht is slechts gedeeltelijk afgedrukt.	Het deksel is niet goed aan beide zijden gesloten.	Sluit het deksel. Beide zijden dienen goed vergrendeld te zijn.
U kunt zonder problemen verzenden maar niets ontvangen.	De ontvangstbeveiliging is ingeschakeld.De machine staat in de verkeerde ontvangst mode.	Schakel de ontvangstbeveiliging uit (zie pagina 17).Selekteer de juiste ontvangst mode (zie pagina 14).

Problemen oplossen

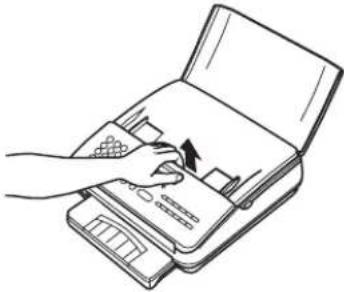

Vastgelopen dokument	Zo verwijderd u een vastgelopen dokumentDruk op de ontgrendel knop om het bedieningspaneel te openen.⚠️Laat de fax AAN staan.
	Het vastgelopen dokumentkan nu voorzichtig worden verwijderd.Probeer het vastgelopen dokument niet opnieuw te verzenden indien deze beschadigd is. Gebruik het dragervel of maak een fotokopie.

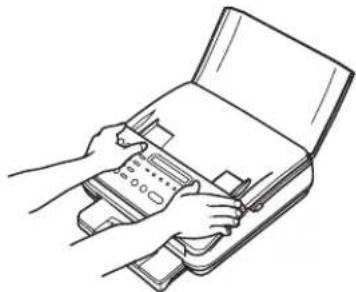

	Sluit het bedieningspaneelOvertuig u ervan dat deze goed vergrendeld. Druk nu op RESET om de foutmelding te wissen.
Papier vastgelopen	Verwijder de papiercassette en controleer of zich daar papier bevindt, zo kunt u dit verwijderen:
	Hoe vastgelopen papier verwijderenNa het openenLaat de fax AAN staan.
	Ontgrendel het afdruksysteem
	Verwijder de inktfilmcassette.
	Verwijder het vastgelopen papierPas op voor de printkop deze is erg kwetsbaar.Plaats de inktfilmcassette terug in de machine.
	Bij het sluitenkontroleer dan of alles goed is vergrendeld.
		Problemen oplossen 47 NL

Problemen oplossen

Problemen oplossen

Afstand diagnose

Uw fax kan gedeeltelijk worden getest en ingesteld zonder dat een technicus u een bezoek brengt. Uw fax kan via een computer worden geprogrammeerd, hierbij kunnen de software-matige instellingen en een aantal systeemgegevens worden gewijzigd.

Indien de TF P100 aangeschaft is in Nederland staat deze funkcie reeds ingeschakeld, nevenstaande instellingen zijn daarom ook in Nederland niet beschikbaar. Indien zich een situatie voordoet waardoor de afstand diagnose zal moeten worden toegepast is het niet nodig om op uw machine een instelling te wijzigen.

6x

NEE

15.03.95 FAX

-

JA

2x

NEE

TESTEN?

Display tijdens de ruststand

Oproepen van het menu. 6 maal drukken...

... totdat dit menu verschijnt

Bevestigen met START

Oproepen van het menu. 2 maal drukken...

AFSTANDSPROGRAMM?

JA

AAN?

JA

Bevestigen met START

Bevestigen met START

Indien gewenst kunt u na een afstand diagnose, de betreffende instelling weer terugstellen (wordt niet aanbevolen).

JA

AAN?

NEE

UIT?

Bevestigen met START

Ontkennen

JA

Bevestigen met START

Mocht uw faxapparaat zich vreemd gedragen, dan is het mogelijk dat een bepaalde funkcie instelling niet goed is. Met deze funkcie kunt u de „fabrieksinstelling“ terugzetten in de programmering. Echter dit alleen dan uitvoeren indien de mogelijke oplossingen zoals beschreven op pag. 44-47 geen resultaat hebben.

START RESET

15.03.95 FAX

Schakel de fax uit.

Druk tegelijkertijd op RESET en START en houdt deze ingedrukt terwijl...

... u de machine weer aanzet.

Zodra u weer een melding in het display ziet na enige seconden, kunt u de toetsen loslaten.

U dient na het uitvoeren van deze funkte de machine weer opnieuw in te stellen zoals beschreven vanaf pagina 8.

De ingeprogrammeerde verkorte nummers, datum en tijd worden hierdoor niet gewist.

Toelating

Op de achterzijde van de machine is een sticker aanwezig met de Europese markering. In het geval van de Toshiba Fax TFP 100 heeft deze markering uitsluitend betrekking op verkregen toelating

volgens de EMC-richtlijn (89/336/EEG) en de laagspanningsrichtlijn (73/73/EEG).

Voor de Nederlandse markt is toelating verleend voor

aansluiting op het openbaar telefoonnet door het Ministerie van Verkeer en Waterstaat volgens Nationale Technische Voorschriften en wordt kenbaar gemaakt met de blauwe NL-markering.

1-toets nummers 24,36

Aansluiten op telefooncentrale 10

Aansluiten, Antwoordapparaat 5, 16

Aansluiten, Telefoon 5

Aansluiten, Machine 5

Aardetoets 10

Afdrukpapier 6

Afroep reserveren 32

Afroepen 30

Afstand diagnose 48

Afstand programmeren 48

Afzender identificatie 8

Alfabetisch kiezen 25

Antwoordapparaat 5, 16

Apparaat overzicht.... 1, 2

Bedieningselementen 1,2

Bedrijfstelefooncentrale 10

Communicatiefouten 44

Contrast instellen 26

Datum & Tijd 12

Dokument invoeren 21, 26

Dokumenten afroepen 30

Dokumenten, Afroepen 30

Dokumenten, Verzenden 22

Dokumenten, voor afroep reserveren ..... 30

FAX/ANTW 16

Faxnummer lijst 39

Faxnummers programmeren .... 35, 36

Flash 10

Fotomode.... 26

Foutcodes 44

Fouten herkennen en verhelpen 44

Fouten bij verzenden/ontvangen ..... 45, 46

Foutkorrektie 34

Foutmeldingen 44

Geheugenontvangst 19

Herkiezen 26

Identificatie naam 8

Identificatie nummer......9

Inktfilm vervangen 7

Installeren 8

Journaal....38, 43

Kiesmethode....9

Kiezen.... 22

Kopiëren 19

Lijsten, Funktielijst 40

Lijsten, Journaal.... 38

Lijsten, Verkorte nummers.... 39

Lijsten, Verzendrapport 37

Meeluisteren 22

Meervoudig verzenden 29

Naam programmeren 8

Ontvangen 14

Ontvangen onderbreken 19

Ontvangst problemen 46

Ontvangstbeveiliging 17

Ontvangstverkleining 18

Opdracht wissen 34

Oproeptijd 20

Opslaan, Namen 8

Opslaan, Nummers 35, 36

Overzicht, Apparaat overzicht 1, 2

Papier plaatsen 6

Papier vastgelopen 47

Printen onder Windows 43

Pulskiezen 9

Reserveren, Afroep 32

Resolutie.... 21, 26

Scannen naar PC.... 43

Storingen 44

Storingen, lijnstoringen 45

Systeemfunktielijst 40

Systeemfunkties wijzigen 41

Taal 13

TEL/FAX 15

Tijd instellen 12

Toelating 49

Toonkiezen 9

Uitgesteld verzenden 27

Uitpakken 4

Verkort kiezen 23, 35

Verzend problemen 45

Verzendbeveiliging.... 33

Verzenden onderbreken 34

Verzenden via geheugen 28

Verzenden, uitgesteld.... 27

Verzender kopregel 41

Verzendrapport.... 38, 42, 44

Wissen van verkorte nummers 35
