Producttype	Hi-Fi systeem
Merk	AKAI
Model	AMD10
Afmetingen (B x H x D)	ca. 150 x 250 x 300 mm
Gewicht	ca. 5 kg
Stroomvoorziening	230 V ~ 50 Hz
Vermogen	50 W (RMS)
Functies	CD-speler, FM/AM-tuner, AUX-ingang, USB-poort, Bluetooth
Luidsprekeruitgangen	2 x 25 W (RMS) bij 8 ohm
Afstandsbediening	Ja, meegeleverd
Beeldscherm	LCD-scherm met achtergrondverlichting
Onderhoud en reiniging	Reinig de buitenkant met een zachte, droge doek. Gebruik geen schoonmaakmiddelen.
Veiligheid	Plaats het apparaat op een stabiele, vlakke ondergrond. Zorg voor voldoende ventilatie. Niet blootstellen aan water of extreme hitte.
Repareerbaarheid / reserveonderdelen	Reserveonderdelen beschikbaar via officiële servicecentra. Raadpleeg de handleiding voor vervangbare onderdelen.
Geschatte levensduur	8-10 jaar bij normaal gebruik
Garantie	2 jaar (zie garantievoorwaarden)

Veelgestelde vragen - AMD10 AKAI

Hoe sluit ik de luidsprekers aan op de AKAI AMD10?

Sluit de luidsprekerkabels aan op de daarvoor bestemde aansluitingen aan de achterkant van het apparaat. Zorg dat de polariteit (+ en -) correct is. Raadpleeg de handleiding voor de juiste aansluitvolgorde.

Kan ik muziek afspelen via Bluetooth?

Ja, de AKAI AMD10 heeft een Bluetooth-functie. Activeer Bluetooth op uw apparaat en selecteer 'AKAI AMD10' in de lijst met beschikbare apparaten.

Hoe stel ik de radiozenders in?

Druk op de 'TUNER'-knop. Houd de 'MODE'-knop ingedrukt om automatisch te zoeken naar zenders. Of gebruik de pijltjestoetsen om handmatig af te stemmen. Druk op 'MEMORY' om een zender op te slaan.

Wat moet ik doen als de CD niet wordt herkend?

Controleer of de CD correct is geplaatst (labelzijde naar boven). Reinig de CD met een zachte doek. Als het probleem aanhoudt, probeer dan een andere CD. Als nog geen herkenning, neem contact op met de klantenservice.

Hoe reinig ik het apparaat?

Gebruik een zachte, droge doek om het oppervlak te reinigen. Gebruik geen vloeistoffen of schoonmaakmiddelen. Voor het display kunt u een microvezeldoekje gebruiken.

De afstandsbediening werkt niet. Wat nu?

Controleer of de batterijen leeg zijn en vervang ze indien nodig. Zorg dat er geen obstakels zijn tussen de afstandsbediening en het apparaat. Richt de afstandsbediening rechtstreeks op de sensor.

Kan ik een USB-stick aansluiten?

Ja, steek de USB-stick in de USB-poort. Het apparaat leest MP3- en WMA-bestanden. Navigeer met de knoppen op het apparaat of de afstandsbediening.

Hoe schakel ik de slaaptimer in?

Druk herhaaldelijk op de 'SLEEP'-knop om de gewenste tijd in te stellen (bijv. 30, 60, 90 minuten). Het apparaat schakelt automatisch uit na de ingestelde tijd.

Waarom wordt het apparaat heet?

Normale warmteontwikkeling is normaal. Zorg voor voldoende ventilatie rond het apparaat. Bedek het niet en plaats het niet in een afgesloten kast. Als het overmatig heet wordt, schakel het dan uit en laat het afkoelen.

Waar vind ik de serienummer van mijn AKAI AMD10?

Het serienummer staat op het typeplaatje aan de achterzijde van het apparaat. U kunt het ook vinden in de verpakking of op de oorspronkelijke doos.

GEBRUIKSAANWIJZING AMD10 AKAI

1.1 Beoogd gebruik ....31
1.2 Pictogrammen in deze handleiding ....31
1.3 Algemene veiligheidsvoorschriften 32

2. Voorbereidingen voor gebruik 32

2.1 Uitpakken 32
2.2 Inhoud van de verpakking 33

3. Installatie 33

3.1 Luidsprekers installeren 34
3.2 De subwoofer installeren 35
3.3 Aansluiting van randapparatuur 36
3.4 Afstandsbediening ....37

4. Functies ...... 38

4.1 DVD Microsysteem 38
4.2 Afstandsbediening ....39

5. Bediening 40

5.1 Hoofdvoedingsschakelaar....40
5.2 Verkorte handleiding ....41
5.3 DVD/CD-functies....43
5.4 Radiofuncties ....46
5.5 USB-functies 47
5.6 SD/MMC-functies 47
5.7 Werking van het algemene installatiemenu ....48

6. Reiniging en onderhoud 51

6.1 Behandeling en verzorging van disks ....51

7. Problemen oplossen 52

9. Afvoer van gebruikte elektrische en elektronische apparatuur 57

Verklaring met betrekking tot auteursrechten

Het ontwerp en de specificaties kunnen zonder mededeling worden gewijzigd.

Veiligheid1.

Beoogd gebruik1.1

Het DVD Micro Music System speelt muziek af van CD's en muziek, video's en foto's van DVD's en USB. Het apparaat speelt ook foto's af van Kodak picture CD's. Lees de handleiding voor het eerste gebruik zorgvuldig.

DVD's en DVD-apparaten worden geproduceerd volgens het wereldwijd overeengekomen regiocodesysteem voor DVD's, zodat het apparaat alleen werkt met de bijbehorende disk met dezelfde regiocode. Indien het codenummer op het label van een DVD niet overeenkomt met dat op het label hiernaast, zal de DVD niet op dit apparaat afspelen

Het apparaat bevat technologie die onder bescherming van auteursrechten valt om te voorkomen dat de disk naar een willekeurig ander medium wordt gekopieerd. Als een videorecorder op het apparaat is aangesloten, kan tijdens het opnemen het videobbeeld gestoord zijn.

Geproduceerd onder licentie van Dolby Laboratories. 'Dolby' en het symbool met de dubbele D zijn handelsmerken van Dolby Laboratories. Vertrouwelijke niet-gepubliceerde werken. Copyright 1992-1997 Dolby Laboratories. Alle rechten voorbehouden.

Pictogrammen in deze handleiding1.2

WAARSCHUWING

Een waarschuwing betekent dat letsel of de dood mogelijk is indien de instructies niet worden opgevolgd.

VOORZICHTIG

'Voorzichtig' betekent dat schade aan de apparatuur mogelijk is.

Een opmerking verschaft extra informatie, bijv. voor een procedure.

Algemene veiligheidsvoorschriften1.3

WAARSCHUWING

Oefen geen kracht uit op het apparaat. Het apparaat kan vallen en ernstig letsel veroorzaken.

VOORZICHTIG

Mors geen vloeistoffen op het apparaat.

WAARSCHUWING

Plaats geen voorwerpen in de ventilatiegaten.

VOORZICHTIG

Blokkeer de ventilatiegaten niet.

Het apparaat is dubbel geïsoleerd en hoeft daardoor niet te worden geaard. Controleer altijd of de spanning van het lichtnet overeenkomt met de spanning aangegeven op het typeplaatje.

Dit apparaat bevat een lasersysteem. Open het apparaat niet om directe blootstelling aan de laserstraal te voorkomen. Zichtbare laserstraal indien open en ontgrendeld.

Voorbereidingen voor gebruik2.

Uitpakken2.1

• Pak het apparaat voorzichtig uit.
• Controleer de inhoud van de verpakking die hieronder is beschreven. Neem contact op met uw verkooppunt als een onderdeel ontbreekt.
• Verwijder de labels, indien aanwezig, voorzichtig van het voorpaneel.

Wij raden u aan de originele doos en verpakkingsmaterialen te bewaren voor het geval dat u het product voor reparatie moet retourneren. Dit is de enige manier om het product veilig tegen transportschade te beschermen. Indien u de doos en de verpakkingsmaterialen toch afdankt, vergeet dan niet deze te recyclen ter bescherming van het milieu.

Inhoud van de verpakking2.2

De ontvangen verpakking bevat de volgende onderdelen:

1 DVD Microsysteem
2 Luidsprekers
2 Eén paar luidsprekerkabels

1 Subwoofer
1 Afstandsbediening
2 Batterijen (AAA)
1 RCA-kabel
1 Bedieningshandleiding

Neem contact op met uw verkooppunt als een onderdeel ontbreekt.

Installatie3.

• Plaats het apparaat op een horizontale, vlakke ondergrond.
• Sluit de luidsprekers op het apparaat aan. Lees het hoofdstuk "Luidsprekers installeren".
• Sluit de subwoofer op het apparaat aan. Lees het hoofdstuk "De subwoofer installeren".
• Sluit de randapparatuur op het apparaat aan. Lees het hoofdstuk "Randapparatuur aansluiten".
• Sluit het apparaat aan op het lichtnet.
• Plaats de batterijen in de afstandsbediening. Lees het hoofdstuk "Afstandsbediening".

VOORZICHTIG

• Plaats het apparaat niet in de buurt van een warmtebron.
• Plaats het apparaat niet in direct zonlicht.

Het apparaat is voorzien van rubber voetjes om schuiven te voorkomen. De voetjes zijn gemaakt van een niet-vlekkend materiaal dat speciaal is vervaardigd om geen sporen of vlekken op meubilair achter te laten. Sommige typen meubelpolish, houtbeschermingsmiddelen of reinigingsspray kunnen echter een reactie van het rubber veroorzaken waardoor deze zacht wordt en sporen of resten op uw meubilair achterlaat, en het oppervlak mogelijk beschadigd raakt. Om schade op houten oppervlaktes te voorkomen, raden we aan dat u voor installatie zelfklevende viltjes op de rubberen voetjes plaatst.

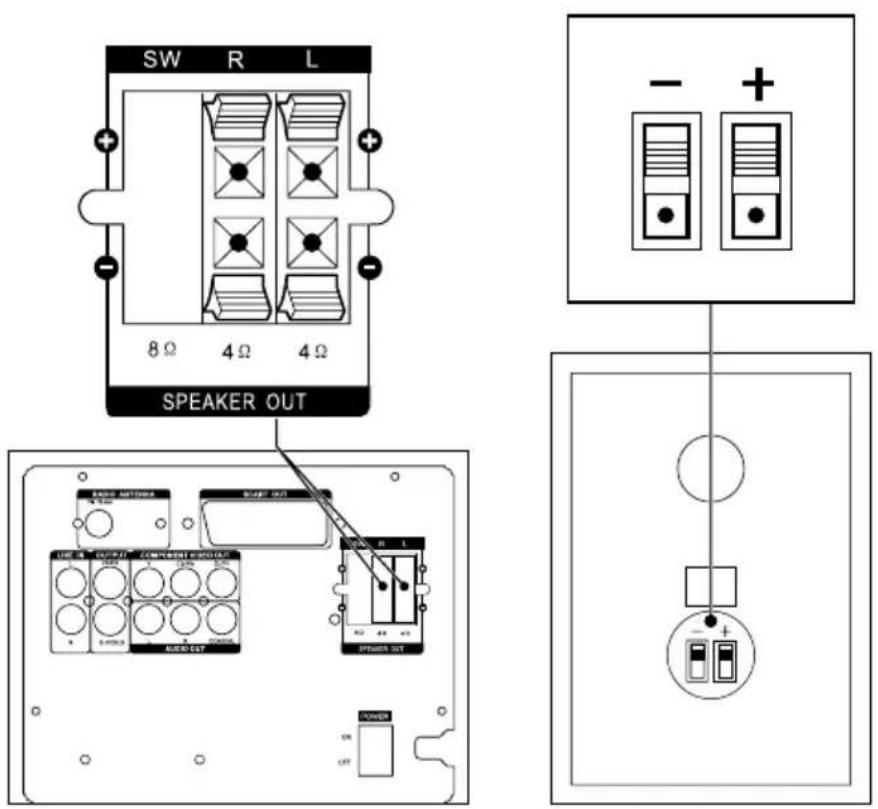

Luidsprekers installeren3.1

De kabels en aansluitingen zijn kleurgecodeerd:

• Sluit de rode kabels aan op de rode aansluitingen (+).
• Sluit de zwarte kabels aan op de zwarte aansluitingen (-).

- Plaats de luidsprekers op een horizontale, vlakke ondergrond. Plaats de luidsprekers dicht genoeg bij het apparaat zodat de kabels aangesloten kunnen worden.

- Sluit de kabels aan zoals hieronder beschreven.

Aansluiting op de luidsprekers

• Druk op de vergrendelingen om de aansluitingen te openen. Houd de vergrendelingen ingedrukt.
• Sluit de draadeinden van de luidsprekers aan volgens de (+) en (-) polariteitsmarkeringen.
• Laat de vergrendelingen los om de draadeinden vast te zetten.

Aansluiting op het apparaat

• Druk op de vergrendelingen om de aansluitingen te openen.
• Sluit de draadeinden van de luidsprekers aan op het apparaat volgens de (+) en (-) polariteitsmarkeringen.
• Til de vergrendelingen op om de draadeinden vast te zetten.

De subwoofer installeren3.2

De kabels en aansluitingen zijn kleurgecodeerd:

• Sluit de rode kabels aan op de rode aansluitingen (+).
• Sluit de zwarte kabels aan op de zwarte aansluitingen (-).
• Plaats de subwoofer op een horizontale, vlakke ondergrond. Plaats de subwoofer dicht genoeg bij het apparaat zodat de kabels aangesloten kunnen worden.
• Sluit de kabels op het apparaat aan.
• Druk op de vergrendelingen om de aansluitingen te openen.
• Sluit de draadeinden van de luidsprekers aan op het apparaat volgens de (+) en (-) polariteitsmarkeringen.
• Til de vergrendelingen op om de draadeinden vast te zetten.

Het optimale resultaat kan worden bereikt wanneer de subwoofer in de hoek van een kamer wordt geplaatst.

Aansluiting van randapparatuur3.3

Het apparaat biedt verscheidene opties voor permanente aansluiting van randapparatuur. Ga voor de juiste kabels naar uw verkooppunt.

Audio-aansluitingen (ingang)

- Sluit een geschikte kabel aan op de R/L-kanalen van de LINE IN-aansluiting.

Audio-aansluitingen (uitgang)

Het apparaat heeft de volgende audio-uitgangen:

• Stereo audio: Sluit een geschikte kabel aan op de R/L-kanalen van de AUDIO OUT-aansluiting.
• Coaxiale digitale audio: Sluit een geschikte kabel aan op de COAXIAL AUDIO OUT-aansluiting.

Video-aansluitingen

De video-aansluitingen bieden u de mogelijkheid videosignalen (plaatjes of videobeelden) naar een aangesloten TV te sturen.

Het apparaat heeft de volgende video-uitgangen:

• SCART: Sluit een geschikte kabel aan op de SCART OUT-aansluiting.
• Composite video: Sluit een geschikte kabel aan op de VIDEO OUTPUT-aansluiting.
• S-Video: Sluit een geschikte kabel aan op de S-VIDEO OUTPUT-aansluiting.
• Component: Sluit een geschikte kabel aan op de Pr/Y/Pb-kanalen van de COMPONENT VIDEO OUT-aansluiting.

Kabelaansluiting

- Sluit een radio-antenne of antennekabel aan op de RADIO ANTENNA-aansluiting.

Afstandsbediening3.4

Batterijen plaatsen

• Verwijder de deksel van de batterijhouder.
• Plaats de batterijen in overeenstemming met de (+) en (-) polariteitsmarkeringen.
• Plaats de deksel weer terug.

VOORZICHTIG

Verkeerde plaatsing van batterijen kan lekkage van of roestvorming op de batterijen veroorzaken en het apparaat beschadigen. In geval van roestvorming, oxidatie, lekkende batterijen en andere soortgelijke defecten waarbij geleidelijk zuur wordt gevormd, komt de garantie te vervallen.

14 Hoofdvoedingsschakelaar

7 Source-toets
8 Disklade
9 USB-aansluiting
10 Geheugenkaartaansluiting
11 Volumeknop
12 Display
13 Sensor voor afstandsbediening

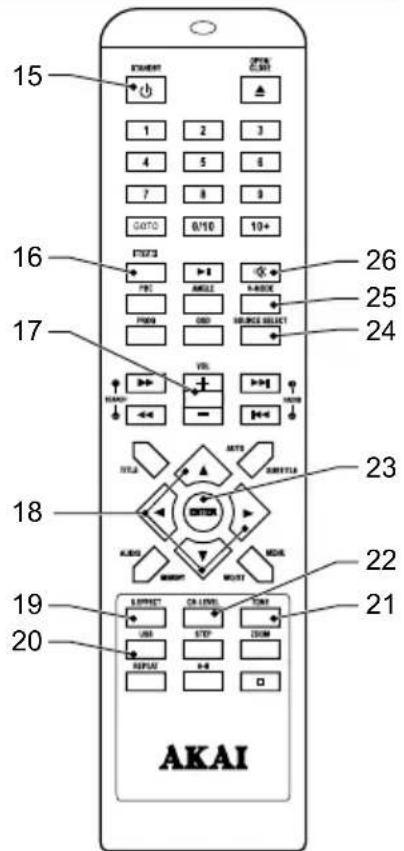

Afstandsbediening4.2

Algemene functies

15 Standby-toets
16 Toets SETUP
17 Toets VOLUME +/-
18 Toetsen ARROW
19 Toets SOUND EFFECT (S.EFFECT)
20 Toets USB
21 Toets TONE
22 Toets CHANNEL LEVEL (CH-LEVEL)
23 Toets ENTER
24 Toets SOURCE SELECT
25 Toets VIDEO OUTPUT MODE (V-MODE)
26 Toets MUTE

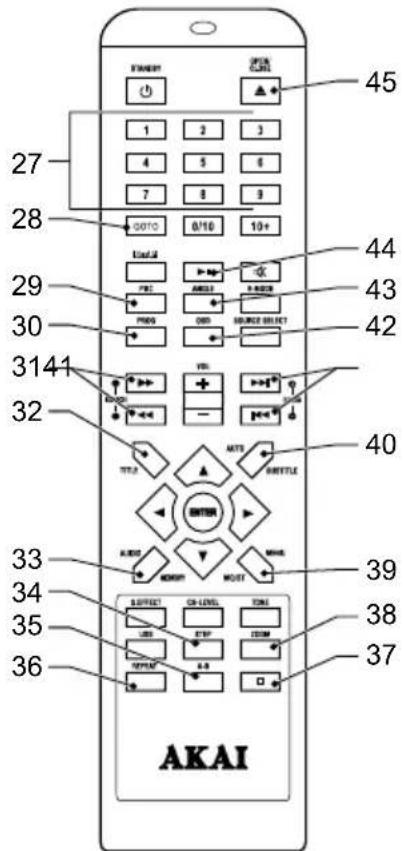

DVD-functies

27 Cijfertoetsen (0-10+)
28 Toets GO TO
29 Toets PLAYBACK CONTROL (PBC)
30 Toets PROGRAM (PROG)
31 FastForward/FastRewind -toets
32 Toets TITLE
33 Toets AUDIO
34 Toets STEP
35 Toets A-B REPEAT
36 Toets REPEAT
37 Toets STOP
38 Toets ZOOM
39 Toets MENU
40 Toets SUBTITLE/AUTO
41 Toets PREV/NEXT
42 Toets Schermweergave (OSD)
43 Toets ANGLE
44 Toets PLAY/PAUSE
45 OPEN/CLOSE-toets

Tunerfuncties

46 Cijfertoetsen
47 Toets SEARCH
48 Toets MEMORY
49 Toets STOP
50 Toets MO/ST
51 Toets AUTO
52 Toets RADIO +/-

Bediening5.

Alle functies op het apparaat kunnen worden bediend met behulp van de afstandsbediening. Alle instructies hebben betrekking op bediening met de afstandsbediening, tenzij anders vermeld.

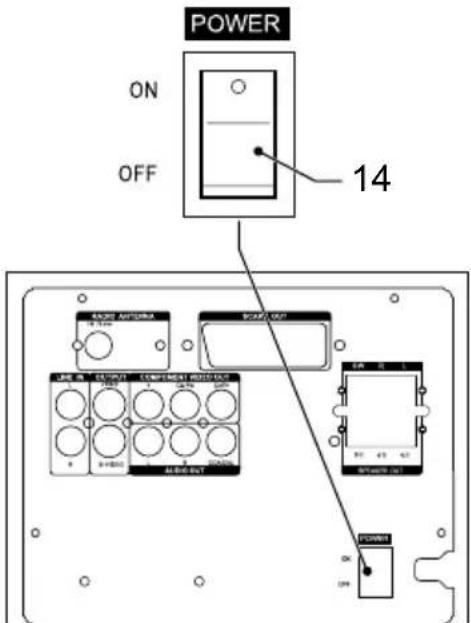

Hoofdvoedingsschakelaar5.1

Het apparaat is uitgerust met een hoofdvoedingsschakelaar (14) op het achterpaneel.

• Zet de schakelaar in de ON-positie voordat u het apparaat in gebruik neemt.
• Zet de schakelaar in de OFF-positie voordat u het apparaat van het lichtnet ontkoppelt.

• Het apparaat is ontwikkeld om te worden bediend met behulp van de afstandsbediening. Voor regelmatig gebruik is het misschien gemakkelijker om het apparaat na gebruik in standby-modus te schakelen. Maar als u milieubewust bent en geen energie wilt verspillen door het apparaat in standby-modus te laten staan, kunt u de het apparaat ook aan de hoofdvoedingsschakelaar uitschakelen.
• Wanneer het apparaat voor langere periode niet in gebruik is, raden wij aan om het apparaat aan de hoofdvoedingsschakelaar uit te schakelen.

Verkorte handleiding5.2

Algemene functies

• Controleer of de hoofdvoedingsschakelaar (14) in de ON-positie staat.
• Schakel het apparaat in met de toets STANDBY (15). Schakel het apparaat uit door nogmaals op de toets STANDBY (15) te drukken.
• Kies met de toets SOURCE SELECT (24) de bron (DVD/TUNER/LINE).
• Druk op de toets USB (20) om een extra signaalbron (USB/MEMORY CARD) te kiezen. Door eenmaal op de toets te drukken, sluit u deze functie af.
• Druk op de toets VOL + of de toets VOL - (17) om het volume aan te passen.
• Om het volume van iedere speaker afzonderlijk aan te passen, drukt u op de toets CH-LEVEL (22). Druk daarna op de toets VOL + of de toets VOL - (17).
• Druk voor het kiezen van de toon (lage tonen/hoge tonen) op de toets TONE (21). Druk op de toets VOL + of de toets VOL - (17) om de toon aan te passen.
• Druk op de toets S.EFFECT (19) om tussen geluidseffecten (hal/concert/grot/badkamer) te schakelen.
• Om het geluid te dempen of te herstellen, druk op de toets MUTE (26).
• Voor het aansluiten van de koptelefoon steekt u de stekker van de kabel in de koptelefoonaansluiting (2). Vergeet niet het volume aan te passen tot een aangenaam niveau om schade aan het gehoor te voorkomen.

DVD/CD-functies

• Schakel het apparaat in. Selecteer de DVD-modus.
• Plaats een disk in de disklade. Druk op de toets OPEN (45) om de disklade te openen of te sluiten.

De display toont het totale aantal nummers op de CD.

- Druk eenmaal op de toets PLAY/PAUSE (44) om het afspelen te starten.

- Lees het hoofdstuk "DVD/CD-functies" verderop in deze handleiding voor aanvullende instructies.

Radiofuncties

• Schakel het apparaat in. Selecteer de tunermodus.
• Om het gewenste radiostation te selecteren, drukt u herhaaldelijk op de toets SEARCH + of op de toets SEARCH - (47) tot de juiste frequentie is gevonden.
• Lees het hoofdstuk "Radiofuncties" verderop in deze handleiding voor aanvullende instructies.

USB-functies

• Schakel het apparaat in.
- Steek het USB-apparaat in de hiervoor bestemde ingang (9). Het apparaat kan maar op één manier worden aangesloten.
- Selecteer de DVD-modus. Selecteer daarna de juiste functie met de toets USB (20).
- Druk eenmaal op de toets PLAY/PAUSE (44) om het afspelen te starten.
- Lees het hoofdstuk "USB-functies" verderop in deze handleiding voor aanvullende instructies.

SD/MMC-functies

• Schakel het apparaat in.
- Plaats het SD/MMC-kaart in de hiervoor bestemde ingang (10). Het apparaat kan maar op één manier worden aangesloten.
- Selecteer de DVD-modus. Selecteer daarna de juiste functie met de toets USB (20).
- Druk eenmaal op de toets PLAY/PAUSE (44) om het afspelen te starten.
- Lees het hoofdstuk "SD/MMC-functies" verderop in deze handleiding voor aanvullende instructies.

DVD/CD-functies5.3

Nadat de disk is ingeladen, verschijnt een inhoudmenu op het TV-scherm.

• Selecteer een menu met de pijltjestoetsen (omhoog en omlaag, links en rechts).
• Open het gekozen menu-item met de toets ENTER.

Tijdens het afspelen zijn de volgende functies beschikbaar:

• Met de cijfertoetsen (27) kunt u een episode (DVD) of een nummer (CD) kiezen.
• Druk op de toets PREV/NEXT (41) om een volgende of vorige episode (DVD) of nummer (CD) te kiezen.
• Druk voor snel vooruit of terugspoelen van de DVD op de FastForward/FastRewind-toets (31). De beschikbare snelheden zijn: 2x, 4x, 8x, 16x, 32x.
• Druk eenmaal op de toets PLAY/PAUSE (44) om het afspelen te pauzeren. Druk nogmaals op de toets om het afspelen te hervatten.
• Druk eenmaal op de toets STOP (37) om het afspelen tijdelijk te stoppen. Druk nogmaals op de toets om het het afspelen volledig te stoppen of druk op de toets PLAY/PAUSE (44) om door te gaan met afspelen.

• Voor herhaling van een hoofdstuk (DVD) of één of alle nummers (CD):

• Druk eenmaal op de toets REPEAT (36) om het huidige hoofdstuk of nummer te herhalen.

• Druk tweemaal op de toets om alle hoofdstukken of nummers te herhalen.

• Druk driemaal op de toets om de functie af te sluiten.

• Druk op de toets STEP (34) als u de DVD beeld voor beeld wilt afspelen. Met de toets PLAY/PAUSE (44) wordt het gewoon afspelen voortgezet.

• Met de toets TITLE (32) kunt u een bepaalde titel van een DVD bekijken. Kies de titel met de pijltjestoetsen.
• Druk herhaaldelijk op de AUDIO-toets (33) tot de gewenste taal verschijnt voor het kiezen van de audiotaal van een DVD.
• Met de toets SUBTITLE (40) schakelt u de ondertiteling van een DVD in. Druk nogmaals op de toets om de ondertiteling uit te schakelen.
• Druk op de toets OSD (42) voor extra informatie over een DVD of CD (resterende tijd/verstreken afspeeltijd/nummer van de song/nummer van de episode).
• Druk op de ANGLE-toets (43) om de camerahoek te selecteren.

• Meestal heeft het apparaat bij een MP3-disk meer tijd nodig om de eerste gegevens te lezen.
• Het apparaat kan een DVD die niet met de regiocode correspondeert niet lezen.
• Plaats de disk niet ondersteboven.
• Als de disk een gemengde inhoud heeft (b.v. MP3- en videobestanden), herkent het apparaat slechts één soort inhoud, maakt hier een lijst van en speelt deze af.
• De screensaver wordt actief als 3 minuten lang geen disk is geladen of als het apparaat 3 minuten in de functie STOP staat.

De functie GO TO

De GO TO-functie kan worden gebruikt om een bepaald beginpunt op een DVD of CD te kiezen.

• Druk op de toets GO TO (28).
- Kies een onderdeel met behulp van de pijltjestoetsen.

De mogelijke onderdelen voor DVD zijn:

- Schijftijd

- Episode

- Titel

- Episodetijd

- Titeltijd

De mogelijke onderdelen voor een CD zijn:

• Nummertijd
• Specifiek nummer
• Stel met de cijfertoetsen een keuze in.

De functie PROGRAM

• Open de functie PROGRAM met de toets PROGRAM.
• Kies met behulp van de cijfertoetsen het gewenste nummer en markeer met de toets met het pijltje omlaag het volgende onderdeel.
• Verplaats om de keuze te bevestigen en het programma te starten het gemarkeerde onderdeel naar 'START' en druk op ENTER.
• Druk om het programmamenu te stoppen op de toets PROGRAM en vervolgens op ENTER.

De functie A-B REPEAT

De A-B REPEAT-functie kan worden gebruikt om een specifiek deel van een DVD te herhalen.

• Druk eenmaal op de toets A-B REPEAT (35) om het beginpunt (A) te kiezen.
• Druk nogmaals op de toets A-B REPEAT om het eindpunt (B) te kiezen. Het apparaat speelt het deel herhaaldelijk af.
• Door nogmaals op de toets A-B REPEAT te drukken wordt de functie A-B REPEAT opgeheven. Het apparaat zal weer normaal gaan afspelen.

De functie ZOOM

Deze functie dient voor het in- en uitzoomen in foto's en DVD's. De beschikbare zoomverhoudingen zijn: 2x, 3x, 4x, 1/2, 1/3, 1/4.

• Druk op de toets ZOOM (38).
- Druk nogmaals op de toets ZOOM om de juiste grootte in te stellen.
- Beweeg met behulp van de pijltjestoetsen door het beeld.

De MP3/MPEG4 afspeelfunctie

• Plaats een MP3/MPEG4-disk. Een inhoudmenu verschijnt op het TV-scherm.
• Selecteer met de pijltjestoets (omhoog en omlaag) een map of een bestand.
• Open de gekozen map of het gekozen bestand door op ENTER te drukken.
• Druk op de toets PROG om tussen de mappen en bestanden te schakelen. Druk op ENTER om te bevestigen.
• Door op de toets MENU (39) te drukken, keert u tijdens het afspelen naar het inhoudmenu terug.

De Kodak picture CD afspeelfunctie

• Plaats een Kodak picture CD.
• Druk op de toets STOP om de functie voor een overzicht met kleine beelden te openen. Kies een optie (Diapresentatie/Menu/vorige-volgende) en druk op ENTER.
• Druk op de toets PROG om de functie te wijzigen en druk op ENTER ter bevestiging.
• Druk op de toets PLAY/PAUSE (44) om de diapresentatie op het getoonde beeld stop te zetten.
• Druk op de toets PREV of NEXT (41) om het volgende of vorige beeld te kiezen.
• Druk op de toets PLAY/PAUSE (44) om de diapresentatie voort te zetten.

• Met de omhoog/omlaag pijltjestoetsen (18) kunt u het beeld verticaal of horizontaal draaien.

• Met de links/rechts pijltjestoetsen (18) kunt u het beeld naar links of rechts roteren.

• Met de toets ZOOM (38) kunt u het beeld vergroten. Met de toets FWD of REV (31) zoom u in het beeld in of uit. U kunt het beeld verplaatsen met de pijltjestoetsen (18).

De diapresentatie wordt in de zoom-modus tijdelijk stopgezet. De functies voor het draaien en 'uitvegen' van het beeld zijn niet beschikbaar in de zoom-modus.

De video-CD afspeelfunctie

• Schakel de playback-functie in met de toets PBC (29).
• Plaats een video-CD.
• Druk eenmaal op de toets PLAY/PAUSE (44) om het afspelen te starten.
• Druk op de toets PBC (29) om het afspelen te beëindigen en naar het hoofdmenu terug te keren.

Radiofuncties5.4

• Druk voor het automatisch zoeken van een frequentie op de toets AUTO (51).
• Voor nauwkeurige afstelling van de frequentie drukt u op de toets SEARCH (+ of -) (47).
• Kies met de cijfertoetsen (46) een vooraf ingesteld station.
• Druk op de toetsen RADIO (+ of -) (52) om het volgende vooraf ingestelde station te kiezen.
• Druk voor het stoppen van het automatisch zoeken van frequenties op de toets STOP (49).
• Met de toets MO/ST (50) schakelt u tussen mono en stereo.

De MEMORY-functie

Deze functie wordt gebruikt om een frequentie als voorkeursstation in te stellen.

• Druk op de toets MEMORY (48).
• Zoek met de toets SEARCH (47) de gewenste frequentie.
• Druk als u de gewenste frequentie heeft gevonden op de toets MEMORY.
• Kies om de frequentie als een vooraf ingesteld station op te slaan het gewenste vooraf ingestelde nummer (1-40) met de cijfertoetsen.
• Bevestig de keuze door nogmaals op MEMORY te drukken.

USB-functies5.5

Nadat het apparaat is aangesloten, verschijnt een inhoudmenu op het TV-scherm.

• Selecteer met de pijltjestoets (omhoog en omlaag) een map of een bestand.
• Open de gekozen map of het gekozen bestand door op ENTER te drukken.
• Druk op de toets PROG om tussen de mappen en bestanden te schakelen. Druk op ENTER om te bevestigen.
• Door op de toets MENU te drukken, keert u tijdens het afspelen naar het inhoudsmenu terug.

Tijdens het afspelen zijn de volgende functies beschikbaar:

• Om een specifieke frequentie in te stellen, drukt u herhaaldelijk op de toets PREV of op de toets NEXT (41) tot de gewenste frequentie is ingesteld.
• Druk eenmaal op de toets PLAY/PAUSE (44) om het afspelen te pauzeren. Druk nogmaals op de toets om het afspelen te hervatten.
• Druk op de toets STOP (37) om het afspelen te stoppen.
• Om het apparaat te verwijderen trekt u het voorzichtig uit de ingang.

Gezien de grote variatie in producten met USB-poorten en hun soms zeer fabrikant-specifieke functies kunnen we niet garanderen dat alle apparaten worden herkend, noch dat alle theoretisch mogelijke bedieningsmogelijkheden ook daadwerkelijk zullen werken.

SD/MMC-functies5.6

Nadat het apparaat is aangesloten, verschijnt een inhoudmenu op het TV-scherm.

• Selecteer met de pijltjestoets (omhoog en omlaag) een map of een bestand.
• Open de gekozen map of het gekozen bestand door op ENTER te drukken.
• Druk op de toets PROG om tussen de mappen en bestanden te schakelen. Druk op ENTER om te bevestigen.
• Door op de toets MENU te drukken, keert u tijdens het afspelen naar het inhoudsmenu terug.

Tijdens het afspelen zijn de volgende functies beschikbaar:

• Om een specifieke frequentie in te stellen, drukt u herhaaldelijk op de toets PREV of op de toets NEXT (41) tot de gewenste frequentie is ingesteld.
• Druk eenmaal op de toets PLAY/PAUSE (44) om het afspelen te pauzeren. Druk nogmaals op de toets om het afspelen te hervatten.
• Druk op de toets STOP (37) om het afspelen te stoppen.
• Om het apparaat te verwijderen trekt u het voorzichtig uit de ingang.

Werking van het algemene installatiemenu5.7

Dit hoofdstuk legt de volledige installatie van het apparaat uit: instellingen van het scherm, installatie van het geluid en installatie van het beeld.

Voer de volgende handelingen met de afstandsbediening uit.

• Druk op de toets SETUP (16).
• Selecteer een menu met de pijltjestoetsen (links en rechts) (18). Het submenu verschijnt onmiddellijk.
• Open het submenu door op de pijltjestoetsen (omhoog en omlaag) te drukken.
• Druk op de toets ENTER (23) om een instelling te kiezen of op de linker pijltoets om de keuze op te heffen.
• Druk op de toets SETUP om de instellingen op te slaan en het menu te verlaten.

Algemene instellingenpagina

• Kies in het deel TV DISPLAY met de pijltjestoetsen 4:3 PANSCAN of 4:3 LETTERBOX voor een conventionele TV. Kies 16:9 of WIDE SQUEEZE voor een breedbeeld-TV.
• In het deel ANGLE MARK kunt u deze functie met de pijltjestoetsen in- of uitschakelen.
• Kies in het deel OSD LANG de taal met de pijltjestoetsen.
• In het deel CLOSED CAPTIONS kunt u deze functie met de pijltjestoetsen in- of uitschakelen. Indien ingeschakeld, toont het apparaat eventueel aanwezige verborgen tekst.
• In het deel SCREEN SAVER kunt u met de pijltjestoetsen het scherm in- of uitschakelen.
• In het deel LAST MEMORY kunt u deze functie met de pijltjestoetsen in- of uitschakelen. Indien ingeschakeld, onthoudt het apparaat de laatste afspeeltijd van de disk.

Geluidsinstellingenpagina

Analoge geluidsinstelling

- DOWNMIX: Selecteer LT/RT om 5.1-kanaals audio in linker en rechter kanaal te mixen. Selecteer STEREO om 5.1-kanaals audio in stereosignaal te mixen.

Deze functie is alleen beschikbaar voor 5.1-disks met Dolby AC-3-codering.

Digitale geluidsinstelling

• DIGITAL OUTPUT: Kies SPDIF OFF om het digitale geluidssignaal uit te schakelen. Kies ALL om het digitale geluidssignaal op raw-format (DTS/Dolby Digital) in te stellen. Kies PCM ONLY om de digitale signaaluitgang op PCM-format in te stellen.
• LPCM OUT: Als PCM ONLY is ingesteld, biedt de functie LPCM OUT een voorbeeldclassificatie voor de analoge geluidsingang (48 kHz of 96 kHz).

Dolby digitale geluidsinstelling

DUAL MONO

• Stereo: beide kanalen ongewijzigd. STEREO is de standaardinstelling.
  • L-Mono: alleen linkerkanaal.
  • R-Mono: alleen rechterkanaal.
• Mix-Mono: het gemiddelde van het linker- en rechterkanaal.

DYNAMIC

- Kies de waarde voor het comprimeren van het dynamische bereik.

High Definition Compatible Digital (HDCD)

- Kies de waarde (2x, 1x of OFF) voor het maximale volle geluid van HDCD-gecodeerde CD's.

Beeldinstellingenpagina

VIDEO OUTPUT

• OFF: Kies de functie S-Video of de S-Video-aansluiting.
• YUV: Stel de video-uitgang in op analoge component video.
• P_YUV: Stel de video-uitgang in op progressieve YUV-signalen.
• RGB: Stel bij gebruik van de SCART-uitgang de video-uitgang in op RGB.

• De composite video-uitgang is de standaardinstelling voor de video-uitgang.
• Druk als de video-uitgang slecht beeld oplevert op de toets V-Mode tot het beeld goed is.

COLOUR SETTING

• SHARPNESS: De scherpte van het beeld afstellen.
• BRIGHTNESS: De helderheid van het beeld afstellen.
• GAMMA: De kleurenintensiteit van het beeld afstellen.
• LUMA DELAY: De vertraging in het kleurensignaal compenseren.

Voorkeursinstellingenpagina

De algemene systeemfuncties kunnen alleen met een lege DVD-speler worden ingesteld.

TV TYPE

- Kies de bij de TV behorende video-uitgang voor het apparaat: PAL, MULTI of NTSC.

PBC (Playback Control)

- Schakel deze functie aan of uit.

Deze functie is alleen beschikbaar voor VCD 2,0, SVCD, enz.

LANGUAGES

• Kies in het deel AUDIO de taal voor het audiogedeelte.
• Kies in het deel SUBTITLE de taal voor de ondertiteling.
• Kies in het deel DISC MENU de taal voor het schijfmenu.

PARENTAL

• Een classificatie voor door het apparaat afgespeelde films instellen.
• Het wachtwoord voor het resetten van de classificatie is 136900.

Deze functie is alleen beschikbaar bij disks met een gecodeerde classificatie voor ouderlijk toezicht.

DEFAULT

- De standaardinstellingen van het apparaat herstellen.

Wachtwoordinstellingenpagina

• PASSWORD MODE: De wachtwoordfunctie in- of uitschakelen. Voer om de functie in- of uit te schakelen het juiste wachtwoord in.
• PASSWORD: Het standaardwachtwoord wijzigen. Voer in het eerste veld het huidige wachtwoord in. Voer in het tweede veld het nieuwe wachtwoord in. Voer in het derde veld nogmaals het nieuwe wachtwoord in ter bevestiging.

Reiniging en onderhoud6.

WAARSCHUWING

Schakel voor het uitvoeren van reinigings- of onderhoudswerkzaamheden het apparaat uit en neem de stekker uit het stopcontact.

- Reinig de buitenkant van het apparaat met een zachte doek. Maak als het apparaat erg vuil is de doek een beetje vochtig met water en een neutraal reinigingsmiddel.

Behandeling en verzorging van disks6.1

• Houd de disk met de vingers vast. Houd de disk aan de buitenrand en/of het gat in het midden vast. Raak het oppervlak van de disk niet aan.
• Buig de disk niet en oefen er geen druk op uit. Stel de disk niet bloot aan direct zonlicht of warmtebronnen.
• Reinig het oppervlak van de disk met een zachte, droge doek. Veeg het oppervlak van de disk zachtjes vanuit het midden naar de buitenrand af.
• Gebruik geen thinner, alcohol, chemisch reinigingsmiddel of spuitbussen voor het reinigen. Dergelijke reinigingsvloeistoffen zullen het oppervlak van de disk blijvend beschadigen.

Problemen oplossen7.

Heeft u na het lezen van deze handleiding nog vragen? Neemt u dan contact op met AKAI Benelux via: 0900-3555333

Probleem Handeling

Geen geluid of onvolledig Controleer of de externe apparatuur is ingeschakeld en geluid juist is ingesteld.

Controleer of de kabels goed zijn aangesloten.

Controleer of de juiste bron is geselecteerd.

Controleer het volume of de dempinstelling.

Geen stroom Controleer of de stekker van de voedingskabel goed in het stopcontact zit.

Controleer of de hoofdvoedingsschakelaar op het achterpaneel in de ON-positie staat.

Storing Haal als het apparaat een ernstige storing heeft de stekker gedurende 30 minuten uit het stopcontact. Steek hierna de stekker van het apparaat weer in het stopcontact en herstel de fabrieksinstellingen.

Radio

Probleem Handeling

Ruis of geluidsvervorming De radiofrequentie is niet juist afgestemd. Pas de op FM-zenders. afstemming aan.

De antenne is niet juist geplaatst. Leg de antenne uit.

De FM-stereo-indicator brandt niet. Het geselecteerde radiostation zendt uit in mono. Leg de antenne uit.

Radiosignaal is te zwak. Probeer een station dat een sterker signaal uitzendt.

DVD/CD

Probleem Handeling

Speelt niet af Er is geen disk geplaatst. Laad een disk in het apparaat.

Disk is ondersteboven ingeladen. Plaats de disk met het label naar boven gericht.

Het classificatieniveau van de disk is hoger dan de classificatieniveau-instelling van het apparaat.

Ongeldige regiocode.

Verkeerde soort disk.

De disk kan beschadigd of vuil zijn. Reinig de disk of probeer een andere disk.

In het apparaat kan condensatie hebben

plaatsgevonden. Verwijder de disk en laat het apparaat één of twee uur met de voeding ingeschakeld staan.

Geen geluid of onvolledig Selecteer een ander nummer.

geluid Tijdens SCAN, SLOW MOTION of SINGLE STEP wordt het geluid gedempt.

Scannen of overslaan Sommige disks zijn zo geprogrammeerd, dat zij in niet mogelijk bepaalde delen handelingen van gebruikers weigeren.

Dit is geen storing. Een enkele episode of nummer op de disk staat de functie voor overslaan niet toe.

Beeld verstoord of lawaai De disk kan beschadigd of vuil zijn. Reinig de disk of probeer een andere disk.

Controleer de instelling van het TV-systeem (PAL/NTSC).

Een VCR is tussen het apparaat en het willekeurige apparaat aangesloten. Sluit het apparaat direct op een A/V aan.

Reinig de disk.

Het beeld vult niet het Kies de schermformat uit het instellingenmenu van het volledige scherm apparaat.

Kies de schermformat uit het startmenu van de disk.

MP3 afspelen

Probleem Handeling

Geen geluid of onvolledig Als MP3-gegevens met andere bestanden op een CD geluid staan, kan het apparaat de niet-MP3-bestanden

afspelen als lawaai of zonder geluid of de disk weigeren.

Controleer of het afgespeelde bestand in MP3-format is of kies een ander bestand om af te spelen.

USB afspelen

Probleem Handeling

Speelt niet af USB-apparaat is niet geïnstalleerd of is niet juist geïnstalleerd. Steek USB-apparaat in aansluiting. Incompatibel USB-apparaat gebruikt. Er kan geen garantie worden gegeven dat alle USB-apparaten kunnen worden afgespeeld. Probeer een ander USB-apparaat.

AUX

Probleem Handeling

Geen geluid op het apparaat. Volume van de bron is te laag. Verhoog het volume van de audiobron. Geen beeld Controleer of de TV is ingeschakeld en stel de juiste A/V-ingang in. Controleer of de kabels goed zijn aangesloten. Controleer de kabels op beschadiging.

Afstandsbediening (AB)

Probleem Handeling

De AB werkt niet Controleer of de batterijen goed zijn geplaatst. Richt de AB op de sensor voor de afstandsbediening. Blijf binnen een afstand van 8 meter van het apparaat.

Spanning 100 ~ 240 V	AC / 50 ~ 60 Hz
Energieverbruik 75 W
Energieverbruik in stand-by	8 W
Max uitgangsvermogen	8 W x 2 + 15 W
Koptelefoon-outputimpedantie	32 Ω
USB-aansluiting	Compatibel met USB 2,0
Flash-geheugenaansluiting	SD/MMC
Afmetingen (B x H x D)	170 x 130 x 255 mm
Gewicht	1,96 kg

Tuner

Parameter Waarde

FM-radio 87,5 mHz - 108 mHz

Diskuitgang

Parameter Waarde

Lasertype Halfgeleider

Signaal/ruis-verhouding ≥ 80 dB(A) (1 kHz)

Vervorming ≤ -60 dB(A) (1 kHz)

Wow en flutter Onder de limiet van het apparaat.

Televisiesysteem PAL/NTSC

Frequentierespons 20 Hz \~ 20 kHz

Regiocode 2

Luidsprekersysteem

Parameter Waarde

Impedantie 4 Ω

Materiaal behuizing Hout

Kabellengte 150 cm

Afmetingen (B x H x D) 90 x 160 x 135 mm

Gewicht 517 g

Subwoofer

Parameter Waarde

Impedantie 8 Ω

Materiaal behuizing Hout

Kabellengte 300 cm

Afmetingen (B x H x D) 120 x 290 x 285 mm

Gewicht 2,82 kg

Afstandsbediening

Parameter Waarde

Energieverbruik 2 x 1,5 V

Batterijmaat AAA

Ondersteunde mediaformats

Parameter Waarde

Soorten schijven DVD / DVD-R / DVD-RW / CD-R / CD-RW / DIVX / SVCD / VCD / CD-DA

Beeldformats JPEG / Kodak Picture CD

Videoformats MPEG1, MPEG2, MPEG4, WMA, AVI

Audioformats MPEG1 Layer I, II, III PCM Dolby Digital, MP3

Werkomgeving

Parameter Waarde

Bedrijfstemperatuur -10 \~ +40 °C

Relatieve vochtigheid 5% \~ 90%

Afvoer van gebruikte 9. elektrische en elektronische apparatuur

Het symbool op het materiaal, de accessoires of verpakking geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. Voer het apparaat af via het verzamelpunt voor de recycling van afgedankte elektrische en elektronische apparatuur binnen de EU en in andere Europese landen die aparte verzamelsystemen voor gebruikte elektrische en elektronische apparatuur kennen. Door het apparaat op de juiste manier af te voeren, helpt u mogelijke gevaren voor het milieu en de volksgezondheid te voorkomen die anders door verkeerde behandeling van het afgedankte apparaat zouden worden veroorzaakt. Het recyclen van materialen draagt bij aan het behoud van natuurlijke rijkdommen. Voer daarom uw oude elektrische en elektronische apparatuur niet af via het huishoudelijke afval.

Neem voor meer informatie over de recycling van dit product contact op met het plaatselijke gemeentehuis, de vuilnisophaaldienst of de winkel waar u het product heeft gekocht.

Breng voor meer informatie en garantievoorwaarden een bezoek aan: www.akai.eu

Batterijen niet bij huishoudelijk afval weggooien maar inleveren als klein chemisch afval.
