Type product	DVD Micro-systeem
Afmetingen hoofdunit (B x H x D)	157 x 203 x 229 mm
Gewicht hoofdunit	2,5 kg
Voeding	100-240 V AC, 50/60 Hz
Stroomverbruik	35 W (stand-by < 1 W)
Uitgangsvermogen	2 x 15 W RMS
Frequentierespons	+/- 1,5 dB (20 Hz - 20 kHz)
Koptelefoonuitgang	32 Ω
USB-aansluiting	USB 2.0
Radiofrequenties	AM 522-1620 kHz, FM 87,5-108 MHz
Ondersteunde schijven	DVD, DVD+R(W), DVD-R(W), (S)VCD, CD, CD-R(W)
Videoformaten	MPEG1, MPEG2, MPEG4, WMA, AVI, Xvid
Audioformaten	MP3, PCM, Dolby Digital
Beeldformaten	JPEG, Kodak Picture CD
TV-systeem	PAL/NTSC
Regiocode	2
Afmetingen luidspreker (B x H x D)	135 x 200 x 185 mm
Gewicht luidspreker	1,25 kg per stuk
Impedantie luidspreker	4 Ω
Afstandsbediening batterijen	2 x AAA (meegeleverd)
Meegeleverde accessoires	2 luidsprekerkabels, RCA-kabel, AM-lusantenne, afstandsbediening, batterijen, handleiding
Karaoke	Microfoonaansluiting, instelbaar volume en echo
Bijzondere functies	Dolby Digital, HDCD, geluidseffecten, zoom, A-B herhaling, programmawerking
Reiniging	Zachte droge doek; geen oplosmiddelen
Veiligheid	Dubbel geïsoleerd, laserklasse 1

Veelgestelde vragen - AMD05 AKAI

Hoe sluit ik de luidsprekers aan op het AKAI AMD05 systeem?

Sluit de rode kabel aan op de rode aansluiting (+) en de zwarte kabel op de zwarte aansluiting (-). Druk op de vergrendeling om de aansluiting te openen, steek de draad in en laat de vergrendeling los.

Hoe stel ik radiozenders in en sla ik ze op?

Druk op AM/FM om band te kiezen. Druk op AUTO om automatisch te zoeken. Druk op MEMORY, zoek met SEARCH +/- de gewenste frequentie, druk nogmaals op MEMORY, selecteer een presetnummer (1-40) met cijfertoetsen en druk op MEMORY om op te slaan.

Kan ik met dit apparaat karaoke zingen?

Ja. Sluit een microfoon aan op de microfoonaansluiting (13). Ga naar het instellingenmenu (SETUP) en zet MIC op ON. Pas MIC VOL en ECHO LEVEL aan. Plaats een karaoke-disk en start het afspelen. Gebruik AUDIO om de oorspronkelijke zang te dempen.

Wat moet ik doen als het apparaat geen stroom krijgt?

Controleer of de stekker goed in het stopcontact zit en of de hoofdschakelaar op het achterpaneel in de ON-positie staat. Controleer de zekering (indien van toepassing).

Hoe reinig ik een cd of dvd?

Houd de schijf vast aan de rand of het midden. Gebruik een zachte, droge doek en veeg van het midden naar de buitenrand. Gebruik geen oplosmiddelen zoals alcohol of thinner.

Hoe wijzig ik de taal van de ondertiteling op een dvd?

Druk tijdens het afspelen op de SUBTITLE toets (40) om de ondertiteling in te schakelen. Druk herhaaldelijk om de gewenste taal te kiezen. Druk nogmaals om uit te schakelen.

Wat is de regiocode van dit apparaat en kan ik dvd's uit andere regio's afspelen?

De regiocode is 2 (Europa). Het apparaat speelt alleen dvd's met dezelfde regiocode. Dvd's uit andere regio's worden niet afgespeeld.

Hoe stel ik ouderlijk toezicht in?

Ga naar het instellingenmenu (SETUP), kies PREFERENCES en vervolgens PARENTAL. Voer het wachtwoord 136900 in om het niveau aan te passen. Kies een classificatieniveau.

Het beeld vult het hele scherm niet. Wat kan ik doen?

Ga naar SETUP, kies GENERAL SETUP en bij TV DISPLAY kies de juiste optie: 16:9 voor breedbeeld, 4:3 LETTERBOX of 4:3 PANSCAN voor conventionele tv.

Hoe kan ik de fabrieksinstellingen herstellen?

Ga naar het instellingenmenu (SETUP), kies PASSWORD en selecteer DEFAULT. Hiermee worden alle instellingen behalve ouderlijk toezicht en wachtwoord hersteld.

GEBRUIKSAANWIJZING AMD05 AKAI

1.1 Beoogd gebruik 29
1.2 Pictogrammen in deze handleiding .....29
1.3 Algemene veiligheidsvoorschriften ....30

2. Voorbereidingen voor gebruik 30

2.1 Uitpakken 30
2.2 Inhoud van de verpakking 31

3. Installatie 31

3.1 Luidsprekers installeren 32
3.2 Randapparatuur aansluiten....33
3.3 Afstandsbediening 35

4. Functies ...... 35

4.1 DVD Micro System....35
4.2 Afstandsbediening 36

5. Bediening 38

5.1 Hoofdvoedingsschakelaar....38
5.2 Verkorte handleiding 38
5.3 DVD/CD-functies....40
5.4 Radiofuncties 43
5.5 USB-functies 44
5.6 Karaokefunctie 44
5.7 Werking van het algemene instellingenmenu 45

6. Reiniging en onderhoud 48

6.1 Behandeling en verzorging van schijven .....48

7. Problemen oplossen 49

9. Afvoer van gebruikte elektrische en elektronische apparatuur 53

Verklaring met betrekking tot auteursrechten

Het ontwerp en de specificaties kunnen zonder mededeling worden gewijzigd.

Veiligheid1.

Beoogd gebruik1.1

Het DVD Micro System speelt muziek af van CD's en muziek, video's en foto's van DVD's en USB. Het apparaat speelt tevens foto's af van Kodak Picture CD's. Lees de handleiding voor het eerste gebruik zorgvuldig.

Gezien de grote variatie in producten met extern-geheugenpoorten (USB, SD/MMC, enz.) en hun soms zeer fabrikant-specifieke functies kunnen we niet garanderen dat alle apparaten worden herkend, noch dat alle theoretisch mogelijke bedieningsmogelijkheden ook daadwerkelijk zullen werken.

DVD's en DVD-apparaten worden geproduceerd volgens het wereldwijd overeengekomen regiocodesysteem voor DVD's, zodat het apparaat alleen werkt met de bijbehorende disk met dezelfde regiocode. Indien het codenummer op het label van een DVD niet overeenkomt met dat op het label hiernaast, zal de DVD niet op dit apparaat afspelen.

Het apparaat bevat technologie die onder bescherming van auteursrechten valt om te voorkomen dat de disk naar een willekeurig ander medium wordt gekopieerd. Als een videorecorder op het apparaat is aangesloten, kan tijdens het opnemen het videobbeeld gestoord zijn.

Geproduceerd onder licentie van Dolby Laboratories. 'Dolby' en het symbool met de dubbele D zijn handelsmerken van Dolby Laboratories. Vertrouwelijke niet-gepubliceerde werken. Copyright 1992-1997 Dolby Laboratories. Alle rechten voorbehouden.

Pictogrammen in deze handleiding1.2

WAARSCHUWING

Een waarschuwing betekent dat letsel of de dood mogelijk is indien de instructies niet worden opgevolgd.

VOORZICHTIG

'Voorzichtig' betekent dat schade aan de apparatuur mogelijk is.

Een opmerking verschaft extra informatie, bijv. voor een procedure.

Algemene veiligheidsvoorschriften1.3

WAARSCHUWING

Oefen geen kracht uit op het apparaat. Het apparaat kan vallen en ernstig letsel veroorzaken.

VOORZICHTIG

Mors geen vloeistoffen op het apparaat.

WAARSCHUWING

Plaats geen voorwerpen in de ventilatiegaten.

VOORZICHTIG

Blokkeer de ventilatiegaten niet.

Het apparaat is dubbel geïsoleerd en hoeft daardoor niet te worden geaard. Controleer altijd of de spanning van het lichtnet overeenkomt met de spanning aangegeven op het typeplaatje.

Dit apparaat bevat een lasersysteem. Open het apparaat niet om directe blootstelling aan de laserstraal te voorkomen. Zichtbare laserstraal indien open en ontgrendeld.

Voorbereidingen voor gebruik2.

Uitpakken2.1

• Pak het apparaat voorzichtig uit.
• Controleer de inhoud van de verpakking die hieronder is beschreven. Neem contact op met uw verkooppunt als een onderdeel ontbreekt.
• Verwijder de labels, indien aanwezig, voorzichtig van het voorpaneel.

Wij raden u aan de originele doos en verpakkingsmaterialen te bewaren voor het geval dat u het product voor reparatie moet retourneren. Dit is de enige manier om het product veilig tegen transportschade te beschermen. Indien u de doos en de verpakkingsmaterialen toch afdankt, vergeet dan niet deze te recyclen ter bescherming van het milieu.

Inhoud van de verpakking2.2

De ontvangen verpakking bevat de volgende onderdelen:

1 DVD Micro System
2 Luidsprekers
2 Eén paar luidsprekerkabels
1 Afstandsbediening
2 Batterijen (AAA)
1 RCA-kabel
1 AM-lusantenne
1 Bedieningshandleiding

Neem contact op met uw verkooppunt als een onderdeel ontbreekt.

Installatie3.

• Plaats het apparaat op een horizontale, vlakke ondergrond.
• Sluit de luidsprekers aan op het apparaat.
  Lees het hoofdstuk "Luidsprekers installeren".
• Sluit de randapparatuur aan op het apparaat.
  Lees het hoofdstuk "Randapparatuur aansluiten".
• Sluit het apparaat aan op het lichtnet.
• Plaats de batterijen in de afstandsbediening.
  Lees het hoofdstuk "Afstandsbediening".

VOORZICHTIG

• Plaats het apparaat niet in de buurt van een warmtebron.
• Plaats het apparaat niet in direct zonlicht.

Het apparaat is voorzien van rubber voetjes om schuiven te voorkomen. De voetjes zijn gemaakt van een niet-vlekkend materiaal dat speciaal is vervaardigd om geen sporen of vlekken op meubilair achter te laten. Sommige typen meubelpolish, houtbeschermingsmiddelen of reinigingsspray kunnen echter een reactie van het rubber veroorzaken waardoor deze zacht wordt en sporen of resten op uw meubilair achterlaat, en het oppervlak mogelijk beschadigd raakt. Om schade op houten oppervlaktes te voorkomen, raden we aan dat u voor installatie zelfklevende viltjes op de rubberen voetjes plaatst.

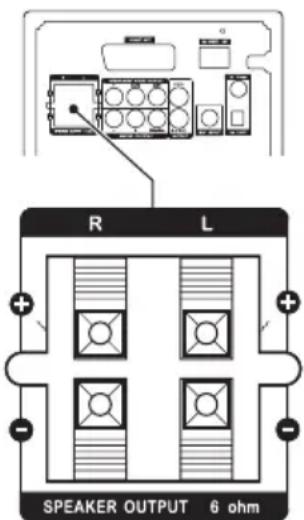

Luidsprekers installeren3.1

De kabels en aansluitingen zijn kleurgecodeerd:

• Sluit de rode kabels aan op de rode aansluitingen (+).
• Sluit de zwarte kabels aan op de zwarte aansluitingen (-).
• Plaats de luidsprekers op een horizontale, vlakke ondergrond. Plaats de luidsprekers voldoende dicht bij het apparaat om de kabels te kunnen aansluiten.
• Sluit de kabels aan zoals hieronder beschreven.

Aansluiting op de luidsprekers

• Druk op de vergrendelingen om de aansluitingen te openen. Houd de vergrendelingen ingedrukt.
• Sluit de draadeinden aan op de luidsprekers in overeenstemming met de (+) en (-) polariteitsmarkeringen.
• Laat de vergrendelingen los om de draadeinden vast te zetten.

Aansluiting op het apparaat

• Druk op de vergrendelingen om de aansluitingen te openen.
• Sluit de draadeinden van de luidsprekers aan op het apparaat in overeenstemming met de (+) en (-) polariteitsmarkeringen.
• Breng de vergrendelingen omhoog om de draadeinden vast te zetten.

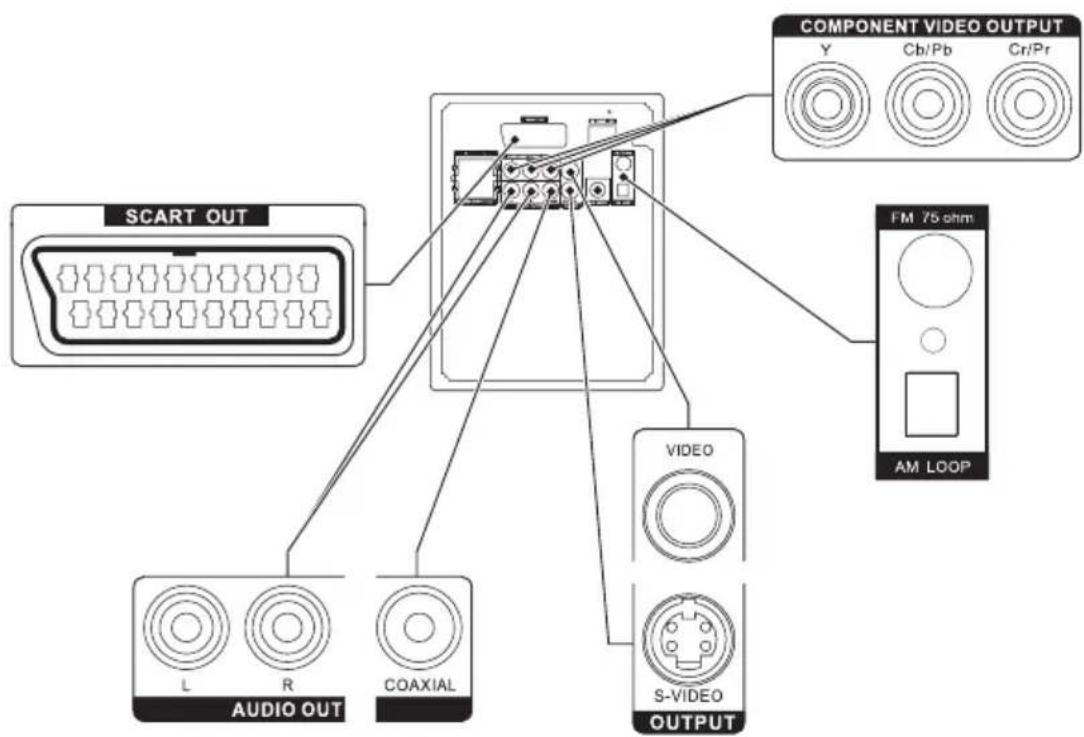

Randapparatuur aansluiten3.2

Het apparaat biedt verscheidene opties voor permanente aansluiting van randapparatuur. Geschikte kabels zijn verkrijgbaar bij uw verkooppunt.

Audio-aansluitingen (uitgang)

Deze aansluitingen bieden de mogelijkheid een audiosignaal naar een aangesloten versterker te sturen.

Het apparaat heeft de volgende audio-uitgangen:

• Stereo audio: Sluit een geschikte kabel aan op de R/L-kanalen van de AUDIO OUTPUT-aansluiting.
• Coaxial digital audio: Sluit een geschikte kabel aan op de COAXIAL AUDIO OUTPUT-aansluiting.

Video-aansluitingen

De video-aansluitingen bieden de mogelijkheid een videosignaal (afbeeldingen of videobeelden) naar een aangesloten TV te sturen.

Het apparaat heeft de volgende video-uitgangen (gerangschikt op voorkeur):

• Component: Sluit een geschikte kabel aan op de Pr/Y/Pb-kanalen van de COMPONENT VIDEO OUTPUT-aansluiting.
• SCART: Sluit een geschikte kabel aan op de SCART OUTPUT-aansluiting.
• S-Video: Sluit een geschikte kabel aan op de S-VIDEO OUTPUT-aansluiting.
• Composite video: Sluit een geschikte kabel aan op de VIDEO OUTPUT-aansluiting.

Sluit niet alle kabels tegelijk aan om negatieve beïnvloeding van de outputkwaliteit te voorkomen.

Antenne-aansluiting (FM-radio)

- Sluit een FM-antenne of een geschikte kabel aan op de FM RADIO ANTENNA-aansluiting.

Antenne-aansluiting (AM-radio)

• Plaats de antenne op een horizontale, vlakke ondergrond. Plaats de antenne voldoende dicht bij het apparaat om de kabels te kunnen aansluiten.

• De antenne aansluiten op het apparaat:

• Druk op de vergrendelingen om de aansluitingen te openen. Houd de vergrendelingen ingedrukt.

• Sluit de draadeinden aan op het apparaat.
• Laat de vergrendelingen los om de draadeinden vast te zetten.

Afstandsbediening3.3

Batterijen plaatsen

• Verwijder de deksel van de batterijhouder.
• Plaats de batterijen in overeenstemming met de (+) en (-) polariteitsmarkeringen.
• Plaats de deksel weer terug.

VOORZICHTIG

Verkeerde plaatsing van batterijen kan lekkage van of roestvorming op de batterijen veroorzaken en het apparaat beschadigen. In geval van roestvorming, oxidatie, lekkende batterijen en andere soortgelijke defecten waarbij geleidelijk zuur wordt gevormd, komt de garantie te vervallen.

1 Standby-toets
2 Koptelefoonaansluiting
3 Previous track/chapter-toets
4 Volumedraaiknop
5 Next track/chapter-toets
6 Play/Pause-toets
7 Schijflade
8 Open/close-toets
9 Display
10 Afstandsbedieningssensor
11 USB-aansluiting

Achterpaneel

12 Hoofdvoedingsschakelaar
13 Microfoonaansluiting

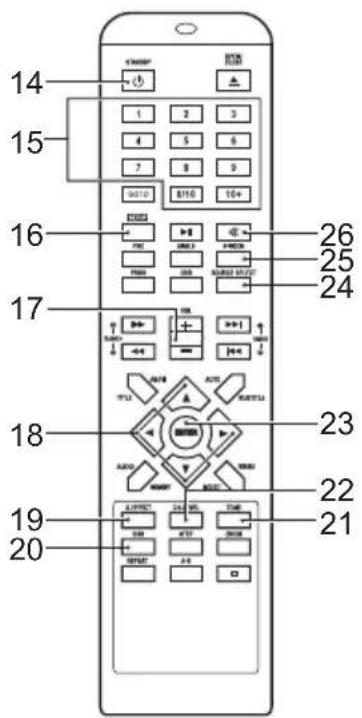

Afstandsbediening4.2

Algemene functies

14 Standby-toets
15 Cijfertoetsen (0-10+)
16 Toets SETUP
17 Toets VOLUME +/-
18 Pijltjestoetsen
19 Toets SOUND EFFECT (S.EFFECT)
20 Toets USB
21 Toets TONE
22 Toets CHANNEL LEVEL (CH-LEVEL)
23 Toets ENTER
24 Toets SOURCE SELECT
25 Toets VIDEO OUTPUT MODE (V-MODE)
26 Toets MUTE

DVD-functies

27 Toets GO TO

28 Toets PLAYBACK CONTROL (PBC)

29 Toets PROGRAM (PROG)

30 Toets FWD

31 Toets REV

32 Toets TITLE

33 Toets AUDIO

34 Toets STEP

35 Toets A-B REPEAT

36 Toets REPEAT

37 Toets STOP

38 Toets ZOOM

39 Toets MENU

40 Toets SUBTITLE/AUTO

41 Toets PREV

42 Toets NEXT

43 Schermweergavetoets (OSD)

44 Toets ANGLE

45 Toets PLAY/PAUSE

46 Toets OPEN/CLOSE

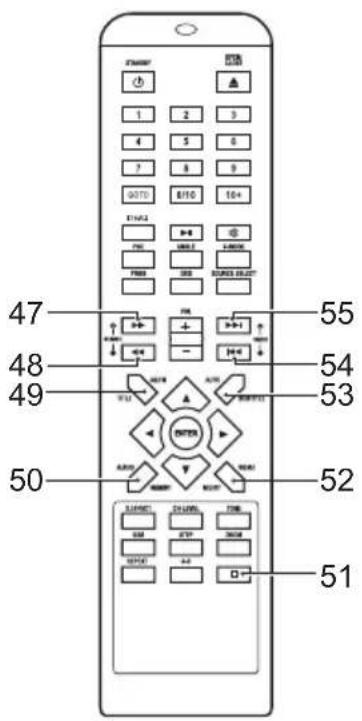

Tunerfuncties

47 Toets SEARCH +

48 Toets SEARCH -

49 Toets AM/FM

50 Toets MEMORY

51 Toets STOP

52 Toets MO/ST

53 Toets AUTO

54 Toets RADIO -

55 Toets RADIO +

Bediening5.

Alle functies van het apparaat zijn toegankelijk met behulp van de afstandsbediening. Alle instructies hebben, tenzij anders vermeld, betrekking op bediening met de afstandsbediening.

Hoofdvoedingsschakelaar5.1

Het apparaat is uitgerust met een hoofdvoedingsschakelaar (12) op het achterpaneel.

• Zet de schakelaar in de ON-positie voordat u het apparaat in gebruik neemt.
• Zet de schakelaar in de OFF-positie voordat u het apparaat van het lichtnet ontkoppelt.

• Het apparaat is ontwikkeld om te worden bediend met behulp van de afstandsbediening. Voor regelmatig gebruik is het misschien gemakkelijker om het apparaat na gebruik in standby-modus te schakelen. Maar als u milieubewust bent en geen energie wilt verspillen door het apparaat in standby-modus te laten staan, kunt u de het apparaat ook aan de hoofdvoedingsschakelaar uitschakelen.
• Wanneer het apparaat voor langere periode niet in gebruik is, raden wij aan om het apparaat aan de hoofdvoedingsschakelaar uit te schakelen.

Verkorte handleiding5.2

Algemene functies

• Controleer of de hoofdvoedingsschakelaar (12) in de ON-positie staat.
• Druk op de toets STANDBY (14) om het apparaat in te schakelen. Druk nogmaals op de toets STANDBY (14) om het apparaat uit te schakelen.
• Druk op de toets SOURCE SELECT (24) om de bronmodus (DVD/TUNER (AM/FM)) te selecteren.
• Druk op de toets USB (20) om een extra signaalbron (USB) te selecteren. Druk nogmaals op de toets om de functie af te sluiten.

• Druk op de toets VOL + of op de toets VOL - (17) om het volume te wijzigen.

• Druk op de toets CH-LEVEL (22) om het volume van iedere speaker afzonderlijk te wijzigen. Druk vervolgens op de toets VOL + of de toets VOL - (17).

• Druk op de toets TONE (21) om de toon te selecteren: bass (lage tonen) / treble (hoge tonen). Druk op de toets VOL + of de toets VOL - (17) om de toon te wijzigen.
• Druk op de toets S.EFFECT (19) om tussen geluidseffecten (concert/living/hall/bath/cave/arena/church) te schakelen. Druk nogmaals op de toets om de functie af te sluiten.
• Druk op de toets MUTE (26) om het geluid te dempen of te herstellen.
• Plaats de stekker van de kabel in de koptelefoonaansluiting (2) om een koptelefoon aan te sluiten. Stel het volume af op een aangenaam niveau om beschadiging van het gehoor te voorkomen.

DVD/CD-functies

• Schakel het apparaat in. Selecteer de DVD-modus.
• Plaats een schijf in de schijflade. Druk op de toets OPEN/CLOSE (46) om de schijflade te openen of te sluiten.

De display toont het totale aantal tracks op de CD.

• Druk eenmaal op de toets PLAY/PAUSE (45) om het afspelen te starten.
• Lees voor aanvullende instructies het hoofdstuk "DVD/CD-functies" verderop in deze handleiding.

Radiofuncties

• Schakel het apparaat in. Selecteer de tunermodus.
• Druk voor het selecteren van het gewenste station herhaaldelijk op de toets SEARCH + (47) of op de toets SEARCH - (48) tot de juiste frequentie is gevonden.
• Lees voor aanvullende instructies het hoofdstuk "Radiofuncties" verderop in deze handleiding.

USB-functies

• Schakel het apparaat in.
- Sluit het USB-apparaat aan op de aansluiting (11). Het apparaat kan slechts op één manier worden aangesloten.
- Selecteer de DVD-modus. Selecteer vervolgens de juiste functie met de toets USB (20).
- Druk eenmaal op de toets PLAY/PAUSE (45) om het afspelen te starten.
- Lees voor aanvullende instructies het hoofdstuk "USB-functies" verderop in deze handleiding.

DVD/CD-functies5.3

Na het plaatsen van de schijf verschijnt een inhoudsmenu op het TV-scherm.

• Druk op de pijltjestoetsen (18) om een menuonderdeel te selecteren.
• Open het gekozen menu-item met de toets ENTER (23).

Tijdens het afspelen zijn de volgende functies beschikbaar:

• Druk op de cijfertoetsen (15) om een hoofdstuk (DVD) of een track (CD) te selecteren.
• Druk op de toets PREV (41) of op de toets NEXT (42) om een volgend of vorig hoofdstuk (DVD) of een volgende of vorige track (CD) te selecteren.
• Druk op de toets FWD (30) of op de toets REV (31) om een DVD vooruit of terug te spoelen. De beschikbare snelheden zijn: 2x, 4x, 8x, 16x, 32x.
• Druk eenmaal op de toets PLAY/PAUSE (45) om het afspelen te pauzeren. Druk nogmaals op de toets om het afspelen te hervatten.
• Druk eenmaal op de toets STOP (37) om het afspelen tijdelijk te stoppen. Druk nogmaals op de toets om het afspelen volledig te stoppen. Druk op de toets PLAY/PAUSE (45) om het afspelen te hervatten.

• Een hoofdstuk (DVD) of één of alle tracks (CD) herhalen:

• Druk eenmaal op de toets REPEAT (36) om het huidige hoofdstuk of de huidige track te herhalen.

• Druk nogmaals op de toets om de huidige titel te herhalen.
• Druk nogmaals op de toets om alle hoofdstukken of tracks te herhalen.

• Druk nogmaals op de toets om de functie te annuleren.

• Druk op de toets STEP (34) om de DVD beeld voor beeld af te spelen. Druk op de toets PLAY/PAUSE (45) om normaal afspelen te hervatten.

• Druk op de toets TITLE (32) om een specifieke titel van een DVD te bekijken. Gebruik de pijltjestoetsen om de titel te selecteren.
• Druk voor het selecteren van de audiotaal van een DVD herhaaldelijk op de toets AUDIO (33) tot de gewenste taal is ingesteld.
• Druk op de toets SUBTITLE (40) om de ondertiteling van een DVD in te schakelen. Druk nogmaals op de toets om de ondertiteling uit te schakelen.
• Druk op de toets OSD (43) voor extra informatie over een DVD of CD (resterende tijd/verstreken afspeeltijd/tracknummer/hoofdstuknummer).
• Druk op de toets ANGLE (44) om de camerahoek te selecteren.

• Normaliter heeft de unit bij een MP3-schijf meer tijd nodig om de eerste gegevens te lezen.

• Het apparaat is niet in staat om een DVD met een andere regiocode te lezen.

• Indien de schijf een gemengde inhoud heeft (bijv. MP3- en videobestanden), herkent het apparaat slechts één type inhoud, maakt hier een lijst van en speelt deze af.

• De schermbeveiliging wordt actief indien gedurende 3 minuten geen schijf is geplaatst of indien het apparaat gedurende 3 minuten in de STOP-modus staat.

De functie GO TO

De GO TO-functie kan worden gebruikt om een bepaald beginpunt op een DVD of CD te kiezen.

• Druk op de toets GO TO (27).
- Kies een onderdeel met behulp van de pijltjestoetsen (18).

De mogelijke onderdelen voor DVD zijn:

• Schijftijd
• Hoofdstuk
• Titel
• Hoofdstuktijd
• Titeltijd

De mogelijke onderdelen voor een CD zijn:

• Tracktijd
• Specifieke track

- Stel met de cijfertoetsen een keuze in.

De functie PROGRAM

• Druk op de toets PROG (29) om de functie PROGRAM te openen.
• Druk op de cijfertoetsen (15) om de gewenste track te selecteren. Gebruik de pijltjestoets omlaag (18) om het volgende onderdeel te markeren.
• Verplaats het gemarkeerde onderdeel naar "START" en druk op de toets ENTER (23) om de selectie te bevestigen en het programma te starten.
• Druk op de toets PROG (29) en op ENTER om het programma te stoppen.

De functie A-B REPEAT

De A-B REPEAT-functie kan worden gebruikt om een specifiek deel van een DVD te herhalen.

• Druk eenmaal op de toets A-B REPEAT (35) om het beginpunt (A) te kiezen.
• Druk nogmaals op de toets A-B REPEAT om het eindpunt (B) te kiezen. Het apparaat speelt het deel herhaaldelijk af.
• Druk nog eenmaal op de toets om de functie af te sluiten. Het apparaat zal weer normaal gaan afspelen.

De functie ZOOM

Deze functie kan worden gebruikt voor het in- en uitzoomen op foto's en DVD's. De beschikbare zoomverhoudingen zijn: 2x, 3x, 4x, 1/2, 1/3, 1/4.

• Druk op de toets ZOOM (38).
- Druk nogmaals op de toets ZOOM om de juiste grootte in te stellen.
- Druk op de pijltjestoetsen om door de afbeelding te bewegen.

De MP3/MPEG4-afspeelfunctie

• Plaats een MP3/MPEG4-schijf. Een inhoudsmenu verschijnt op het TV-scherm.
• Druk op de pijltjestoetsen omhoog/omlaag (18) om een map of een bestand te selecteren.
• Druk op de toets ENTER (23) om de geselecteerde map of het geselecteerde bestand te openen.
• Druk op de toets PROG (29) om tussen mappen en bestanden te schakelen. Druk op ENTER (23) om te bevestigen.

De Kodak Picture CD-afspeelfunctie

• Plaats een Kodak Picture CD.
• Druk op de toets STOP (37) om de modus voor miniatuurweergaven te openen. Kies een optie (Diapresentatie/Menu/vorige-volgende) en druk op ENTER (23).
• Druk op de toets PROG (29) om de modus te wijzigen. Druk op ENTER (23) om te bevestigen.
• Druk op de toets PLAY/PAUSE (45) om de diapresentatie op de huidige afbeelding stop te zetten.
• Druk op de toets PREV (41) of op de toets NEXT (42) om de vorige of volgende afbeelding te selecteren.
• Druk op de toets PLAY/PAUSE (45) om de diapresentatie te hervatten.
• Druk op de toets ZOOM (38) om de afbeelding te vergroten. Druk op de FastForward-toets (30) of op de FastRewind-toets (31) om in of uit te zoomen op de afbeelding. Druk op de pijltjestoetsen (18) om het beeld te verplaatsen.
• Druk op de pijltjestoetsen omhoog/omlaag (18) om het beeld verticaal of horizontaal te kantelen.
• Met de links/rechts pijltjestoetsen (18) kunt u het beeld naar links of rechts roteren.

De diapresentatie wordt gepauzeerd in de zoommodus. De functies voor het draaien en 'uitvegen' van het beeld zijn niet beschikbaar in de zoommodus.

De video-CD-afspeelfunctie

• Druk op de toets PBC (28) om de afspeelfunctie in te schakelen.
• Plaats een video-CD.
• Druk eenmaal op de toets PLAY/PAUSE (45) om het afspelen te starten.
• Druk op de toets PBC (28) om het afspelen te beëindigen en terug te keren naar het hoofdmenu.

Radiofuncties5.4

• Druk op de toets AM/FM (49) om de radiobandbreedte te selecteren door tussen AM/FM te schakelen.
• Druk op de toets AUTO (53) om automatisch naar frequenties te zoeken.
• Voor nauwkeurige afstelling van de frequentie drukt u op de toets SEARCH + (47) of de toets SEARCH - (48).
• Druk op de cijfertoetsen (15) om een vooraf ingesteld station te selecteren.
• Druk op de toets RADIO - (54) of op de toets RADIO + (55) om het volgende vooraf ingestelde station te kiezen.
• Druk op de toets STOP (51) om het automatisch zoeken naar frequenties te stoppen.
• Druk op de toets MO/ST (52) om tussen mono en stereo te schakelen.

De MEMORY-functie

Deze functie wordt gebruikt om een frequentie als voorkeursstation in te stellen.

• Druk op de toets MEMORY (50).
- Zoek met de toets SEARCH + (47) of de toets SEARCH - (48) de gewenste frequentie.
- Druk op de toets MEMORY (50) wanneer de gewenste frequentie is gevonden.
- Selecteer het gewenste vooraf ingestelde nummer (1-40) met de cijfertoetsen om de frequentie als een vooraf ingesteld station op te slaan.
- Bevestig de keuze door nogmaals op MEMORY (50) te drukken.

USB-functies5.5

Na het aansluiten van het apparaat verschijnt een inhoudsmenu op het TV-scherm.

• Druk op de pijltjestoetsen omhoog/omlaag (18) om een map of een bestand te selecteren.
• Druk op de toets ENTER (23) om de geselecteerde map of het geselecteerde bestand te openen. U kunt tevens de cijfertoetsen (15) gebruiken om een map te selecteren of een bestand af te spelen.
• Druk op de toets PROG (29) om tussen mappen en bestanden te schakelen. Druk op ENTER (23) om te bevestigen.
• Druk op de toets MENU (39) om tijdens het afspelen naar het inhoudsmenu terug te keren.

Tijdens het afspelen zijn de volgende functies beschikbaar:

• Druk voor het selecteren van een track op de toets PREV (41) of de toets NEXT (42) tot de gewenste track is ingesteld.
• Druk eenmaal op de toets PLAY/PAUSE (45) om het afspelen te pauzeren. Druk nogmaals op de toets om het afspelen te hervatten.
• Druk op de toets STOP (37) om het afspelen te stoppen.
• Trek het apparaat voorzichtig uit de aansluiting om het te verwijderen.

Wegens de grote variatie aan producten met USB-poorten en hun soms zeer fabrikantspecifieke functies kunnen we niet garanderen dat alle apparaten zullen worden herkend, noch dat alle theoretisch mogelijke bedieningsmogelijkheden daadwerkelijk zullen werken.

Karaokefunctie5.6

De karaokefunctie biedt u de mogelijkheid mee te zingen met uw favoriete muziek.

- Sluit een microfoon aan en wijzig de instellingen van het apparaat.

• Voor het aansluiten van de microfoon steekt u de stekker van de kabel in de microfoonaansluiting (13).
• Lees voor het inschakelen en instellen van de microfoon het hoofdstuk "Karaoke-instellingenmenu" verderop in deze handleiding.

- Plaats een karaokedisk in de disklade.

• Druk eenmaal op de toets PLAY/PAUSE (45) om het afspelen te starten.
• Druk op de toets AUDIO (33) om de vocale stem van de uitvoerende artiest te dempen of te herstellen.

Werking van het algemene instellingenmenu5.7

Dit hoofdstuk legt de volledige instelling van het apparaat uit: scherminstellingen, geluidsinstellingen en beeldinstellingen.

De begininstellingen wijzigen

De volgende handelingen moeten worden uitgevoerd met de afstandsbediening.

• Druk op de toets SETUP (16).
- Druk op de pijltjestoetsen (links en rechts) (18) om een menu te selecteren. Het submenu verschijnt onmiddellijk.
- Druk op de pijltjestoetsen (omhoog en omlaag) om het submenu te openen.
- Druk op de toets ENTER (23) om een instelling te selecteren of op de pijltjestoets links om de selectie te annuleren.
- Druk op de toets SETUP om de instellingen op te slaan en het menu te verlaten.

Algemene instellingenpagina

• Kies in het deel TV DISPLAY met de pijltjestoetsen (18) 4:3 PANSCAN of 4:3 LETTERBOX voor een conventionele TV. Kies 16:9 voor een breedbeeld-TV.
• Druk in het deel ANGLE MARK op de pijltjestoetsen om deze functie in of uit te schakelen. Indien ingeschakeld toont het apparaat de hoekmarkering wanneer meerdere camerahoeken beschikbaar zijn.
• Druk in het deel OSD LANG op de pijltjestoetsen om de taal te kiezen.
• Druk in het deel CLOSED CAPTIONS op de pijltjestoetsen om deze functie in of uit te schakelen. Indien ingeschakeld toont het apparaat eventueel aanwezige verborgen tekst.
• Druk in het deel SCREEN SAVER op de pijltjestoetsen om het scherm in of uit te schakelen.
• Druk in het deel LAST MEMORY op de pijltjestoetsen om deze functie in of uit te schakelen. Indien ingeschakeld onthoudt het apparaat de laatste afspeeltijd van de schijf.

Geluidsinstellingenpagina

Analoge geluidsinstelling

- DOWNMIX: Selecteer LT/RT om 5,1-kanaals audio in het linkse en rechtse kanaal te mixen. Selecteer STEREO om 5,1-kanaals audio in stereosignaal te mixen.

Deze functie is uitsluitend beschikbaar voor 5,1-kanaals schijven met Dolby AC-3-codering.

Digitale geluidsinstelling

DIGITAL OUTPUT

• Selecteer SPDIF OFF om het digitale audio-outputsignaal uit te schakelen.
• Kies SPDIF RAW om het digitale audio-outputsignaal op raw-format (DTS/Dolby Digital 5,1) in te stellen.
• Kies SPDIF PCM om het digitale audio-outputsignaal op PCM-format in te stellen.

LPCM OUTPUT

Deze optie is alleen beschikbaar wanneer SPDIF PCM is ingesteld.

• Selecteer ON om de sample-frequentie te verlagen.
• Selecteer OFF om de sample-frequentie te behouden.

Controleer voordat u deze optie uitschakelt of de aangesloten versterker geschikt is voor 96 kHz digitale signalen.

High Definition Compatible Digital (HDCD)

- FILTER: Selecteer de waarde (2x, 1x of OFF) voor het maximale volle geluid van HDCD-gecodeerde CD's.

Karaoke-instellingen

MIC SETUP

• MIC: Voor het in- of uitschakelen van de aangesloten microfoon.
• MIC VOL: Voor het wijzigen van het volumeniveau van de microfoon.
• ECHO LEVEL: Voor het wijzigen van de hoeveelheid echo van de microfoon.

Dolby Digital-geluidsinstelling

DUAL MONO

• Stereo: beide kanalen ongewijzigd. STEREO is de standaardinstelling.
  • L-Mono: alleen linkerkanaal.
  • R-Mono: alleen rechterkanaal.
• Mix-Mono: het gemiddelde van het linkse en rechtse kanaal.

Deze functie is uitsluitend beschikbaar voor 2-kanaals schijven met Dolby AC-3-codering.

DYNAMIC

- Selecteer de waarde voor het comprimeren van het dynamische bereik om te voorkomen dat geluidsdetails verloren gaan als gevolg van een laag volume.

Beeldinstellingenpagina

VIDEO OUTPUT

• YUV: Selecteer dit formaat wanneer de Component-uitgang wordt gebruikt.
• P_YUV: selecteer dit formaat wanneer de uitgang Component wordt gebruikt en om het videosignaal in progressieve signalen te sturen.
• RGB: Selecteer dit formaat wanneer de SCART-uitgang wordt gebruikt.
• S-VIDEO: Selecteer dit formaat wanneer de S-Video-uitgang wordt gebruikt.
• OFF: Selecteer dit formaat wanneer de Composite video-uitgang wordt gebruikt.

• De composite video-uitgang is de standaardinstelling voor de video-uitgang.
• Druk als de video-uitgang slecht beeld oplevert op de toets V-Mode (25) tot het beeld goed is.

COLOUR SETTING

• SHARPNESS: Stel de scherpte van het beeld af.
• BRIGHTNESS: Stel de helderheid van het beeld af.
  • GAMMA: Stel de kleurintensiteit af.

Voorkeursinstellingenpagina

De algemene systeemfuncties kunnen uitsluitend met een lege DVD-speler worden ingesteld.

TV TYPE

- Selecteer het bij de TV behorende video-uitgangsformaat voor het apparaat: PAL, AUTO of NTSC.

PBC (Playback Control)

- Schakel deze functie in of uit.

Deze functie is uitsluitend beschikbaar voor VCD 2.0, etc.

LANGUAGES

• Kies in het deel AUDIO de audiotaal.
• Kies in het deel SUBTITLE de taal voor de ondertiteling.
• Kies in het deel DISC MENU de taal voor het schijfmenu.

PARENTAL

• Stel een classificatie in voor met het apparaat afgespeelde films.
• Het wachtwoord voor het resetten van de classificatie is 136900.

Deze functie is uitsluitend beschikbaar bij schijven met een gecodeerde classificatie voor ouderlijk toezicht.

Wachtwoordinstellingenpagina

• PASSWORD MODE: Schakel de wachtwoordfunctie in of uit. Voer het juiste wachtwoord in om de modus in of uit te schakelen.
• PASSWORD: Wijzig het standaardwachtwoord. Voer in het eerste veld het huidige wachtwoord in. Voer in het tweede veld het nieuwe wachtwoord in. Voer ter bevestiging in het derde veld nogmaals het nieuwe wachtwoord in.

DEFAULT

- Herstel alle standaardinstellingen van het apparaat, behalve de instellingen voor de menuonderdelen PARENTAL en PASSWORD.

Reiniging en onderhoud6.

WAARSCHUWING

Schakel voor reinigings- of onderhoudswerkzaamheden het apparaat uit en neem de stekker uit het stopcontact.

- Reinig de buitenkant van het apparaat met een zachte doek. Maak in geval van een uiterst vuil apparaat de doek een beetje vochtig met water en een neutraal reinigingsmiddel.

Behandeling en verzorging van schijven6.1

• Houd de schijf met de vingers vast. Houd de schijf aan de buitenrand en/of het gat in het midden vast. Raak het oppervlak van de schijf niet aan.
• Buig de schijf niet en oefen er geen druk op uit. Stel de schijf niet bloot aan direct zonlicht of warmtebronnen.
• Reinig het oppervlak van de schijf met een zachte, droge doek. Veeg het oppervlak van de schijf zachtjes vanuit het midden naar de buitenrand af.
• Gebruik geen thinner, alcohol, chemisch reinigingsmiddel of spuitbussen voor het reinigen. Dergelijke reinigingsvloeistoffen zullen het oppervlak van de schijf blijvend beschadigen.

Problemen oplossen7.

Heeft u na het lezen van deze handleiding nog vragen?

Neemt u dan contact op met AKAI Benelux via: 0900-3555333

Probleem Handeling

Geen geluid of onvolledige audio Controleer of de randapparatuur is ingeschakeld en op de juiste wijze is ingesteld.

Controleer of de kabels op de juiste wijze zijn aangesloten.

Controleer of de juiste bron is geselecteerd.

Controleer het volume of de dempinstelling.

Geen stroom Controleer of de stekker van de voedingskabel zich op de juiste wijze in het stopcontact bevindt.

Controleer of de hoofdvoedingsschakelaar op het achterpaneel in de ON-positie staat.

Storing Houd bij een ernstige storing de stekker van het apparaat gedurende 30 minuten uit het stopcontact. Plaats vervolgens de stekker van het apparaat in het stopcontact en herstel de fabrieksinstellingen.

Radio

Probleem Handeling

Ruis of geluidsvervorming Er is niet nauwkeurig op het station afgestemd.

op FM-zenders Zorg voor een betere afstemming op het station.

De antenne is niet op de juiste wijze geplaatst.

Leg de antenne uit.

De FM-stereo-indicator brandt niet Het geselecteerde station zendt uit in mono.

Leg de antenne uit.

Radiosignaal is te zwak. Probeer een ander

station met een sterk signaal.

DVD/CD

Probleem Handeling

Speelt niet af Er is geen schijf geplaatst. Plaats een schijf in het apparaat.

Schijf is ondersteboven geplaatst. Plaats de schijf met het etiket naar boven.

Het classificatieniveau van de schijf is hoger dan

de classificatieniveau-instelling van het apparaat.

Ongeldige regiocode.

Verkeerde type schijf.

De schijf kan beschadigd of vuil zijn. Reinig de

schijf of probeer een andere schijf.

In het apparaat kan condensatie hebben

plaatsgevonden. Verwijder de schijf en laat het apparaat gedurende één of twee uur met de voeding ingeschakeld staan.

Geen geluid of onvolledige audio Selecteer een andere geluidstrack.

Tijdens SCAN, SLOW MOTION of SINGLE STEP

is het geluid gedempt.

Scannen of overslaan niet mogelijk Sommige schijven zijn zodanig geprogrammeerd

dat ze in bepaalde delen handelingen van

gebruikers weigeren. Dit is geen storing.

Een enkel hoofdstuk of een enkele track op de

schijf staat de functie voor overslaan niet toe.

Beeld verstoord of lawaai De schijf kan beschadigd of vuil zijn. Reinig de

schijf of probeer een andere schijf.

Controleer de instelling van het TV-systeem

(PAL/NTSC).

Een VCR is tussen het apparaat en de

randapparatuur aangesloten. Sluit het apparaat

direct aan op een A/V.

Reinig de schijf.

Het beeld vult niet het volledige Kies het beeldformaat uit het instellingenmenu

scherm van het apparaat.

Selecteer het beeldformaat in het startmenu van

de schijf.

MP3 afspelen

Probleem Handeling

Geen geluid of onvolledig geluid Als MP3-gegevens met andere bestanden op een CD staan, kan het apparaat de niet-MP3-bestanden afspelen als lawaai of zonder geluid of de disk weigeren.

Controleer of het afgespeelde bestand in MP3-format

is of kies een ander bestand om af te spelen.

USB afspelen

Probleem Handeling

Speelt niet af USB-apparaat is niet geïnstalleerd of niet juistgeïnstalleerd. Steek USB-apparaat in aansluiting.Incompatibel USB-apparaat gebruikt. Er kan geengarantie worden gegeven dat alle USB-apparatenkunnen worden afgespeeld. Probeer een anderUSB-apparaat.

AUX

Probleem Handeling

Geen geluid op het apparaat	Volume van de bron is te laag. Verhoog het volume van de audiobron.
Geen beeld	Controleer of de TV is ingeschakeld en stel de juiste A/V-ingang in.
Controleer of de kabels goed zijn aangesloten.
Controleer de kabels op beschadiging.

Afstandsbediening (AB)

Probleem Handeling

De AB werkt niet Controleer of de batterijen goed zijn geplaatst. Richt de AB op de sensor voor de AB. Blijf binnen een afstand van 8 meter van het apparaat.

Spanning 100 ~ 240 V	AC / 50 ~ 60 Hz
Energieverbruik 35 W
Energieverbruik in standby-modus < 1 W
Max. uitgangsvermogen 2 x 15 W (RMS)
Frequentierespons +/- 1,5 dB (20 Hz ~ 20 kHz)
Uitgangsimpedantie koptelefoon	32 Ω
USB-aansluiting	Compatibel met USB 2.0
Afmetingen (B x H x D)	157 x 203 x 229 mm
Gewicht	2,5 kg

Frequentiegebied

Parameter Waarde

AM-radio 522 \~ 1620 kHz

FM-radio 87,5 \~ 108 mHz

Schijfuitgang

Parameter Waarde

Lasertype Halfgeleider

Frequentiebereik 20 Hz \~ 20 kHz

Signaal/ruis-verhouding ≥ 80 dB (1 kHz)

Dynamisch bereik ≥ 70 dB (1 kHz)

Vervorming ≤ -60 dB (1 kHz)

Wow en flutter Onder de limiet van het apparaat.

Televisiesysteem PAL/NTSC

Regiocode 2

Luidsprekersysteem

Parameter Waarde

Impedantie 4 Ω

Materiaal behuizing Hout

Kabellengte 110 cm

Afmetingen (B x H x D) 135 x 200 x 185 mm

Gewicht 1,25 kg

Afstandsbediening

Parameter Waarde

Energieverbruik 2 x 1,5 V

Batterijmaat AAA

Ondersteunde mediaformaten

Parameter Waarde

Schijftypen DVD / DVD+R(W) / DVD-R(W) / (S)VCD / CD /

CD-R(W)

Beeldformaten JPEG / Kodak Picture CD

Videoformaten MPEG1, MPEG2, MPEG4, WMA, AVI, Xvid

Audioformaten MPEG1 Layer I, II, III PCM Dolby Digital, MP3

Werkomgeving

Parameter Waarde

Bedrijfstemperatuur -10 \~ +40 °C

Relatieve vochtigheid 5% \~ 90%

Afvoer van gebruikte 9. elektrische en elektronische apparatuur

Het symbool op het materiaal, de accessoires of verpakking geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. Voer het apparaat af via het verzamelpunt voor de recycling van afgedankte elektrische en elektronische apparatuur binnen de EU en in andere Europese landen die aparte verzamelsystemen voor gebruikte elektrische en elektronische apparatuur kennen. Door het apparaat op de juiste manier af te voeren, helpt u mogelijke gevaren voor het milieu en de volksgezondheid te voorkomen die anders door verkeerde behandeling van het afgedankte apparaat zouden worden veroorzaakt. Het recyclen van materialen draagt bij aan het behoud van natuurlijke rijkdommen. Voer daarom uw oude elektrische en elektronische apparatuur niet af via het huishoudelijke afval.

Neem voor meer informatie over de recycling van dit product contact op met het plaatselijke gemeentehuis, de vuilnisophaaldienst of de winkel waar u het product heeft gekocht.

Breng voor meer informatie en garantievoorwaarden een bezoek aan: www.akai.eu

Batterijen niet bij huishoudelijk afval weggooien maar inleveren als klein chemisch afval.
