Type product	Laptop
Merk	MSI
Model	GR620
Processor	Intel Core 2 Duo
RAM	2 GB (uitbreidbaar tot 4 GB)
Opslag	250 GB harde schijf
Schermdiagonaal	15,4 inch
Schermresolutie	1280 x 800 pixels
Besturingssysteem	Windows Vista Home Premium
Grafische kaart	NVIDIA GeForce 8400M GS
Gewicht	2,7 kg
Afmetingen (B x D x H)	360 x 260 x 35 mm
Accu	Li-ion 6-cellen, 4400 mAh
Voeding	AC-adapter 90W
Aansluitingen	3x USB 2.0, VGA, HDMI, audio, Ethernet, kaartlezer
Draadloos	WiFi 802.11b/g, Bluetooth 2.0
Webcam	1,3 megapixel
Optische drive	DVD±RW Dual Layer
Garantie	2 jaar

Veelgestelde vragen - GR620 MSI

Hoe kan ik mijn MSI GR620 herstellen naar fabrieksinstellingen?

Start de laptop op en druk herhaaldelijk op F11 tijdens het opstarten. Selecteer 'Herstel naar fabrieksinstellingen' en volg de instructies op het scherm.

Mijn laptop wordt erg heet, wat moet ik doen?

Reinig de ventilatieopeningen met perslucht en plaats de laptop op een harde, vlakke ondergrond. Gebruik een koelpad indien nodig.

Hoe vervang ik de harde schijf van mijn MSI GR620?

Schroef het onderste paneel los, verwijder de oude harde schijf en plaats een nieuwe 2,5-inch SATA-schijf. Zet alles vast en installeer het besturingssysteem opnieuw.

De batterij gaat snel leeg, hoe kan ik de levensduur verlengen?

Verminder de helderheid van het scherm, schakel WiFi en Bluetooth uit wanneer niet in gebruik, en sluit ongebruikte programma's.

Hoe maak ik een back-up van mijn gegevens?

Gebruik een externe harde schijf of clouddienst. Maak back-ups van belangrijke bestanden naar een USB-stick of externe schijf.

Mijn laptop maakt een vreemd geluid, wat is de oorzaak?

Dit kan duiden op een defecte ventilator of harde schijf. Schakel de laptop uit en laat deze nakijken door een technicus.

Hoe installeer ik stuurprogramma's voor mijn MSI GR620?

Download de nieuwste stuurprogramma's van de MSI supportwebsite voor uw model. Voer het installatiebestand uit en volg de instructies.

Kan ik het RAM-geheugen upgraden?

Ja, het RAM is uitbreidbaar tot 4 GB. Open het geheugencompartiment aan de onderkant en vervang de modules door DDR2 SO-DIMM.

Mijn scherm blijft zwart, hoe los ik dit op?

Probeer de laptop op een externe monitor aan te sluiten. Als die werkt, is het scherm defect. Sluit anders de accu aan en houd de aan/uit-knop 30 seconden ingedrukt.

Hoe reinig ik het toetsenbord en het scherm?

Gebruik een microvezeldoek met een beetje water of een speciale beeldschermreiniger. Voor het toetsenbord gebruik perslucht of een zachte borstel.

GEBRUIKSAANWIJZING GR620 MSI

Gefeliciteerd met de aanschaf van dit fraai ontworpen notebook. Dit gloednieuwe, voortreffelijke product verzekert u van een aangename en professionele gebruikerservaring. Wij zijn er trots op dat wij onze klanten kunnen verzekeren dat dit notebook grondig is getest en gewaarborgd is door onze reputatie voor onovertroffen betrouwbaarheid en klanttevredenheid.

Uitpakken

Verwijder de verpakking en controleer de inhoud zorgvuldig. Neem onmiddellijk contact op met uw leverancier als er beschadigde of ontbrekende onderdelen zijn. Bewaar de doos en verpakkingsmaterialen om eventueel later voor verzending te kunnen hergebruiken. De verpakking dient de volgende inhoud te hebben:

Notebook

Snel aan de slag handleiding

Li-ion batterij met hoog vermogen

AC/DC adapter en netsnoer

Draagtas (optioneel)

Alles-in-een disc met toepassingen, waaronder een volledige versie van de gebruikershandleiding, stuurprogramma's, utilities, optionele herstelfunctie, enz.

Specifications

CPU

Ondersteuningsprocessor	Intel Huron River Quad / Dual Core
L2 / L3 Cache 8MB (gebaseerd op CPU)
Speciale mededeling	De eigenlijke processor die in het notebook is geïnstalleerd, is afhankelijk van het model dat u hebt gekocht. Neem contact op met de leverancier voor nadere bijzonderheden.

Core Chips

Chipset	Intel® Cougar Point HM65
Speciale mededeling	De daadwerkelijke core chip(s) die vooraf in dit notebook zijn geïnstalleerd, zijn afhankelijk van het model dat u heeft gekocht. Neem contact op met de leverancier voor nadere bijzonderheden.

Geheugen

Technologie Ondersteunt DDR3 800/ 1066/ 1333 MHz(1600MHz wordt ondersteund als Quad Core CPU geïnstalleerd is)

sleuf DDR3 SO-DIMM X 2 houder

Maximum 8 GB (4GB DDR3 SO-DIMM x 2)

Opslag

HDD ontwerp 2,5", SATA HDD

Optisch apparaat Super Multi / Blu-Ray (optioneel)

Speciale mededeling

De feitelijke in uw notebook geïnstalleerde HDD en ODD zijn afhankelijk van het door u gekochte model, en kunnen zonder voorafgaande kennisgeving zijn gewijzijgd.

Video

Grafische kaart Discrete of UMA (optioneel)

LCD resolutie HD (1366 x 768) / Full HD (1920 x 1080) (optioneel)

CRT uitgang Ondersteund

HDMI-uitgang

Ondersteund

Dual View-functies LCD of CRT wordt bij de aansluiting automatisch gedetecteerd.

Scherm

Helderheid Helderheid te bedienen via K/B sneltoetsen

Webcam

CMOS HD CMOS Camera

Audio

Geluidsregelaar

Realtek ^® ALC892

Ingebouwde luidspreker 4 luidsprekers

Ingebouwde microfoon x 1

Geluidsvolume K/B sneltoets & SW

I/O poort

Monitor (VGA) 15 pins D-Sub x 1

USB x 3 (USB 2,0 x 1, USB 3,0 x 2 Optioneel)

Microfooningang/ Lijningang x 1

Hoofdtelefoonuitgang/ x 1

SPDIF-uitgang

RJ45 x 1

HDMI x 1

Kaartlezer x 1 (SD/ SDHC/ MMC/MS/SDXC)

De ondersteunde geheugenkaarten kunnen zonder

Communicatiepoort (hier weergegeven onderdelen kunnen zonder kennisgeving vooraf worden gewijzigd)

LAN	10/100/1000	(optioneel)
Draadloos LAN	802,11b/g/n (optioneel)
Bluetooth	Ondersteund (optioneel)
Wimax	Ondersteund (optioneel)

Voeding

gelijkstroom) adapter (1) Voeding: 100\~240V, 1,5A\~2,0A 50\~60Hz

(optioneel)

Vermogen:

3,42A

-●+19V

gelijkstroom) adapter (2) Voeding: 100\~240V, 1,5A\~2,0A 50\~60Hz

(optioneel)

Vermogen:

--- 4,74A

-●+19V

gelijkstroom) adapter (3) Voeding: 100\~240V, 1,5A\~2,0A 50\~60Hz

(optioneel)

Vermogen:

--- 6,3A

19V

Batterijtype

6

cellen

RTC Batterij Ja

Speciale mededeling

Het daadwerkelijke batterijpakket dat werd meegeleverd kan

afwijken zonder kennisgeving. Neem contact op met de

leverancier voor nadere bijzonderheden.

Software & BIOS

Opstarten via USB flash Ja, alleen opstarten met USB-diskette via DOS

BIOS Ondersteuning snel opstarten ---- Ja

Fysieke eigenschappen

Afmetingen	383(D)*249,5(B)*37,6~32,3(H)mm
Gewicht	2,4 kg

Overige

Opening Kensington-slot x 1

Conformiteit

WHQL

Productoverzicht

Dit gedeelte geeft een beschrijving van de basiskenmerken van het notebook. Het zal u helpen vertrouwd te raken met dit notebook voordat u deze in gebruik neemt. Merk op dat het hier getoonde notebook kan verschillen van het model dat u hebt aangeschaft.

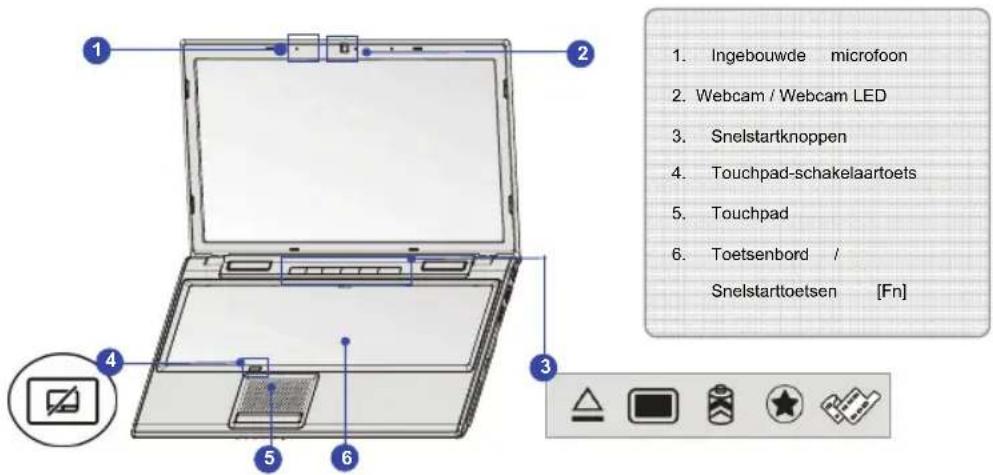

Open bovenaanzicht

De afbeelding van het open bovenaanzicht en de beschrijving hieronder zullen u helpen bij het vertrouwd raken met het bedieningsgedeelte van uw notebook.

1. Ingebouwde microfoon

Er is een ingebouwde microfoon die dezelfde werking heeft als een gewone microfoon.

2. Webcam/ Webcam LED

• Deze ingebouwde webcam kan worden gebruikt voor het maken van foto's, het opnemen van video's, het houden van vergaderingen en andere interactieve toepassingen.
• De webcam-LED indicator die zich naast de webcam bevindt, licht oranje op wanneer de webcamfunctie wordt geactiveerd en de LED gaat uit als deze functie wordt uitgeschakeld.

3. Snelstartknoppen

Druk op de snelstartknoppen om de specifieke toepassingen of hulpprogramma's te activeren. De onderstaande Snelstartknoppen werken alleen in het Operating System en met geinstalleerde S-Bar toepassing. Vind de S-Bar toepassing in de alles-in-een disk die voor uw gemak in de verpakking is meegeleverd. Het wordt sterk aanbevolen de S-Bar toepassing te installeren.

ODD Eject ODD Uitwerpen

• Druk op de toets om de disklade of optische drive te openen.
• De toets nogmaals indrukken om de disklade uit te nemen.
  ♦ Opmerking: De ODD uitwerptoets werkt onder het pure DOS-systeem. Echter, in een Operating System zonder de S-Bar toepassing, werkt de uitwerptoets niet.
  In dat geval kan de gebruiker met de rechter muisknop op de ODD in "Mijn computer" klikken en "Uitwerpen" selecteren op de ODD-lade uit te werpen.

Display Off Display uit

• Deze knop indrukken om het display direct uit te schakelen om stroom te besparen.
• De knop nogmaals indrukken om het display in te schakelen.

TurboBattery+

Druk op deze knop om de TurboBattery+ in te schakelen om gebruik van de batterij te optimaliseren.
- De knop nogmaals indrukken om de TurboBattery+ functie uit te schakelen.

Device Key

♦ Druk op deze knop om de de S-Bar toepassing te starten.

Cinema Pro

Druk op deze toets om de Cinema Pro functie te activeren om weergavekwaliteit van het display and geluidssysteem te verbeteren. Nogmaals indrukken om de functie uit te schakelen.

4. Touchpad-schakelaartoets

Druk op deze toets om het touchpad in of uit te schakelen.

5. Touchpad

Dit is het aanwijsapparaat van het notebook.

6. Toetsenbord

Het ingebouwde toetsenbord biedt alle functies van een vol toetsenbord.

Snelstarttoetsen [Fn]

Gebruik de [Fn]-toetsen op het toetsenbord om de specifieke toepassingen of hulpmiddelen te activeren.

Met behulp van deze snelstarttoetsen kunnen gebruikers efficiënter werken.

De hier vermelde beschrijvingen zijn alleen bedoeld als referentie en kunnen, afhankelijk van het door de gebruiker gekochte model, optioneel worden ondersteund.

Smart Pad

- Houd de Fn toets ingedrukt en druk dan meerdere keren op de F3 toets om de Smart Pad functie in of uit te schakelen.

Door gebruiker bepaald

- Houdt de Fn toets ingedrukt terwijl u de F4 toets indrukt, om de toepassingen op te starten die door de gebruiker zijn gedefinieerd.

ECO-stand
(Energiebesparing)

- De Fn-toets ingedrukt houden en vervolgens herhaaldelijk op de F5-toets drukken om te schakelen tussen de energiebespaningsstanden van de ECO-stand, of om de functie uit te schakelen.

- Denk eraan dat de ECO Engine een optionele functie is.

Webcam
- De Fn-toets ingedrukt houden en vervolgens op de F6-toets drukken om de Webcam in te schakelen. Nogmaals indrukken om de functie uit te schakelen.

Draadloos LAN of WiMax
(optioneel)

- Houd de Fn-knop ingedrukt en druk vervolgens op de toets F8 om de Draadloos LAN of WiMax in te schakelen. Nogmaals indrukken om de functie uit te schakelen.

Bluetooth (optioneel)
- De Fn-toets ingedrukt houden en vervolgens op de F9-toets drukken om de Bluetooth functie in te schakelen. Nogmaals indrukken om de functie uit te schakelen.

3G (optioneel)

- Deze functie is NIET ondersteund in dit model.

Vooraanzicht

• Knippert blauw indien het systeem in de slaapstand staat.
• Licht blauw op wanneer het systeem is geactiveerd.
• De LED gaat uit wanneer het systeem wordt uitgeschakeld.

Num Lock: Licht blauw op wanneer de Num Lock-functie is geactiveerd

Caps Lock: Licht blauw op wanneer de Caps Lock-functie is geactiveerd.

Draadloos LAN

Batterij:

• Licht blauw op wanneer de batterij wordt opgeladen.
  ♦ Licht geel geel op wanneer de zwak is.
• Knippert geel als de batterij leeg is en het aanbevolen wordt een nieuwe batterij te plaatsen. Raadpleeg uw leverancier voor de aankoop van een gelijkwaardig type batterij zoals door de fabrikant wordt aanbevolen.
• De LED van de batterij gaat uit als de batterij volledig is opgeladen of indien de stroomadapter wordt losgekoppeld.

Draadloos LAN (optioneel):

• De LED-indicator van de draadloze LAN licht blauw op wanneer de functie draadloze LAN is ingeschakeld.
  ♦ De LED indicator gaat uit wanneer deze functie is uitgeschakeld.
• Waarschuwing: Het is belangrijk dat deze LED-indicator uit is wanneer u het toestel aan boord neemt van een vliegtuig.
• Neem eventueel contact op met uw leverancier voor nadere informatie.

Bluetooth

Bluetooth:

• De LED-indicator voor Bluetooth licht blauw op wanneer de Bluetooth-functie is ingeschakeld.
• Waarschuwing: Het is belangrijk dat deze LED-indicator uit is wanneer u het toestel aan boord neemt van een vliegtuig.
• Opmerking: De Bluetooth functie kan optioneel worden ondersteunt, afhankelijk van het model dat gekocht is.
• Neem eventueel contact op met uw leverancier voor nadere informatie.

Harde schijf/ Optisch schijfstation apparaat in gebruik:

Knippert blauw wanneer het systeem de harde schijf of het optische schijfstation gebruikt wordt.

2. Kaartlezer

De ingebouwde kaartlezer ondersteunt verschillende soorten kaarten, zoals MMC (Multi-Media Card), SD (Secure Digital), SDHC (SD High Capacity), MS (Memory Stick) of SDXC

(SD eXtended Capacity) kaarten. Neem contact op met uw lokale dealer voor meer en juiste informatie en hou er rekening mee, dat de ondersteunde geheugenkaarten zonder kennisgeving kunnen veranderen.

Aanzicht rechterzijde

1. Opening Kensington-slot
2. Voedingsaansluiting
3. Ventilator
4. HDMI-aansluiting
5. USB poort
6. Audio poort aansluiting

1. Opening Kensington-slot

Dit notebook is voorzien van een Kensington-slot opening, waarmee gebruikers het notebook kunnen vastzetten met een sleutel of een mechanisch PIN-apparaat bevestigd aan een kabel met rubber omhulsel. Het uiteinde van de kabel heeft een kleine lus waardoor de volledige kabel rond een vast object, zoals een zware tafel of een ander soortgelijk object, kan worden gewikkeld en zodoende het notebook op zijn plaats houdt.

2. Voedingsaansluiting

Voor het aansluiten van de AC/DC (wisselstroom/gelijkstroom) adapter en stroomvoorziening van het notebook.

3. Ventilator

De ventilator is ontwikkeld om het systeem te koelen. Zorg dat u de ventilator NIET blokkeert, zodat de lucht kan circuleren.

4. HDMI-aansluiting

HDMI (High Definition Multimedia Interface) is een nieuwe interface standard voor pc's, beeldschermen en consumentenelektronica die standaard, verbeterde en hoge definitie video en multikanaals digitale audio via één kabel ondersteunt.

5. USB Poort

Via de USB-poort kunt u randapparaten met een USB-interface aansluiten, zoals de muis, toetsenbord, modem, draagbare harde schijfmodule, printer en meer.

6. Audio Poort aansluitingen

Biedt hoge geluidskwaliteit met stereosysteem en ondersteuning voor de HiFi-functie. Sluit uw luidsprekers aan op de juiste aansluitingen, zoals hieronder weergegeven.

Hoofdtelefoonuitgang/ SPDIF-uitgang: wordt gebruikt voor luidsprekers of een hoofdtelefoon. De

S/PDIF-aansluiting is ook voorzien voor het verzenden van digitale audio naar externe luidsprekers via een optische vezelkabel.

Microfooningang/Lijningang: Gebruikt voor een externe microfoon.

Zijaanzicht links

1. Optisch apparaatbesturing
2. USB poort
3. VGA poort
4. RJ-45 aansluiting

1. Optisch apparaatbesturing

Met het optische station kunt u een cd/dvd-schijf gebruiken voor het installeren van software, het openen van gegevens en het afspelen van muziek/films op de computer.

2. USB Poort

Via de USB-poort kunt u randapparaten met een USB-interface aansluiten, zoals de muis, toetsenbord, modem, draagbare harde schijfmodule, printer en meer.

3. VGA poort

Via de 15-pins-D-sub VGA-poort kunt u een externe monitor of een ander standaard VGA compatibel apparaat (zoals een projector) aansluiten voor een grote weergave van het computerbeeldscherm.

4. RJ-45 aansluiting

De Ethernet-aansluiting wordt gebruikt om een LAN-kabel aan te sluiten voor een netwerkverbinding.

Aanzicht achterzijde

Dit notebook wordt, indien de wisselstroomadapter wordt losgekoppeld, van voeding voorzien door het batterij pack.

Onderzijde aanzicht

1. Knop batterijvergrendeling/ ontgrendeling

Batterij kan niet worden uitgenomen als de knop in de vergrendelde stand staat. Als de knop naar de ontgrendelpositie is geschoven, kan de batterij worden verwijderd.

2. Batterij pack

Dit notebook wordt, indien de wisselstroomadapter wordt losgekoppeld, van voeding voorzien door het batterij pack.

3. Batterij ontgrendelingsknop

Dit is een veerslotsysteem dat gebruikt wordt om het batterij pack vrij te geven. Schuif het met de ene hand opzij en trek het batterij pack voorzichtig los met de andere hand.

4. Ventilator

De ventilator is ontwikkeld om het systeem te koelen. Zorg dat u de ventilator NIET blokkeert, zodat de lucht kan circuleren.

5. Stereo luidspreker

Geven hoge geluidskwaliteit met stereosysteem en ondersteuning voor de HiFi-functie.

ECO-stand -- Energiebesparingsfunctie (Optioneel ondersteund)

ECO Engine, de hoogwaardige en unieke energiebesparingsfunctie, heeft verschillende energiestanden – Movie mode (Filmmodus), Game mode (Spelmodus), Presentation mode (Presentatiemodus), en Office mode (Kantoormodus), om gebruik van de batterij te verlengen bij het uitvoeren van verschillende taken met het notebook.

Merk op dat de ECO Engine alleen werkt in het Operating System met de geinstalleerde S-Bar toepassing. Vind de S-Bar toepassing in de alles-in-een disk die voor uw gemak in de verpakking is meegeleverd. Het wordt sterk aanbevolen de S-Bar toepassing te installeren.

Movie mode (Filmmodus)	Selecteer deze modus wanneer u multimediatopassingen gebruikt.
Game mode (Spelmodus)	Selecteer deze modus wanneer u speltoepassingen gebruikt.
Presentation mode (Presentatiemodus)	Selecteer deze modus wanneer u speltoepassingen gebruikt.
Office mode (Kantoormodus)	Selecteer deze modus wanneer u werkt met kantoordocumentatietaken.
ECO Off (ECO Ult)	Selecteren om de ECO-stand uit te schakelen.

Ga als volgt te werk om de ECO Engine te selecteren:

1. Vind het pictogram op het display, en richt het pictogram met de muiscursor op de system control manager om deze open te klappen.
2. Verplaats de muiscursor naar het pictogram (Config Fn), en klik er op met de linker muistoets.

3. Verplaats de muiscursor naar het pictogram (ECO Engine), en klik er op met de linker muisknop.

4. Verplaats de muiscursor naar de gewenste stand van de ECO modus, en klik met de linker muisknop op het geselecteerde pictogram.

5. De ECO modus die momenteel geactiveerd is, wordt weergegeven op het scherm middels het pictogram van de modus die geselecteerd is.
6. Herhaal bovenstaande stappen om naar een andere stand van de ECO mode te schakelen.
7. Gebruikers kunnen ook schakelen tussen de verschillende standen van de ECO Engine, of deze uitschakelen door herhaaldelijk gelijktijdig op de Quick Launch [Fn] toets en [F5] toets op het toetsenbord te drukken.
