Type product	Kleuren televisie met radio
Scherm	5,5 inch CRT
Voeding	12-15V DC of 220V AC
Stroomverbruik	9,6W max
TV-banden	UHF en VHF
Radiobanden	AM en FM
Antenne-ingang	300 Ohm
Video-ingang	1V-1,5V pp 75Ω (RCA)
Audio-ingang	100-300mV RMS (RCA)
Video-uitgang	RCA (voor opname)
Audio-uitgang	RCA
Bedieningselementen	Aan/uit, bandkeuze, afstemming, volume, helderheid, contrast, V-hold
Veiligheid	Niet blootstellen aan regen of vocht; behuizing niet openen
Ventilatie	Zorg dat ventilatieopeningen niet geblokkeerd zijn
Plaatsing	Niet op warme, vochtige of stoffige plaatsen
Adapter	Gebruik alleen bijgeleverde adapter
Onderhoud	Bij vloeistof of voorwerp in behuizing, laten nakijken
Langdurig niet gebruiken	Stekker uit het stopcontact trekken
Extra functie	Geschikt als monitor via video-ingang

Veelgestelde vragen - MCT-550 Marquant

Hoe schakel ik tussen TV en radio?

Druk op de aan/uit knop om het apparaat aan te zetten. Zet vervolgens de functieschakelaar op TV voor televisie of op RADIO voor radio.

Wat moet ik doen als het beeld horizontaal rolt?

Gebruik de V-HOLD regelaar om het beeld stil te zetten. Draai aan de knop tot het beeld stopt met rollen.

Welke voeding kan ik gebruiken voor de tv?

U kunt de bijgeleverde adapter gebruiken voor 220V AC, of een sigarettenaansluitsnoer voor 12V DC in de auto. Sluit aan op de externe voedingsaansluiting van 12V aan de achterzijde.

Kan ik een externe antenne aansluiten voor betere ontvangst?

Ja, sluit een externe antenne aan op de externe antenne ingang aan de achterzijde. Dit verbetert de ontvangst van TV en radio.

Hoe sluit ik een camera aan op de tv?

Zet de functieschakelaar op VIDEO. Sluit de camera aan op de audio- en video-ingangen (RCA) aan de achterzijde.

Wat moet ik doen als er vloeistof of een voorwerp in het apparaat terechtkomt?

Laat het apparaat onmiddellijk nakijken door een deskundige. Open de behuizing niet zelf.

Waarom moet ik de stekker uit het stopcontact trekken bij langdurig niet gebruiken?

Dit voorkomt gevaar voor brand of elektrische schokken en bespaart energie. Trek de stekker uit het stopcontact als u het apparaat langere tijd niet gebruikt.

Hoe stel ik de helderheid en het contrast in?

Gebruik de helderheid regelaar en de contrast regelaar op het apparaat om het beeld naar wens in te stellen.

Wat betekent het waarschuwingslampje?

Het waarschuwingslampje geeft aan of het apparaat is ingeschakeld. Zie de functie toetsen in de handleiding voor de exacte betekenis.

Kan ik de tv in de auto gebruiken?

Ja, gebruik hiervoor een sigarettenaansluitsnoer dat u aansluit op de externe voedingsaansluiting van 12V aan de achterzijde. Zorg dat de spanning tussen 12-15V DC ligt.

GEBRUIKSAANWIJZING MCT-550 Marquant

Stel de het apparaat niet bloot aan regen of vocht om gevaar voor brand of een elektrische schok te voorkomen. Open de behuizing nooit zelf, en laat service werkzaamheden over aan een deskundige.

ALGEMENE VEILIGHEID

• Zorg ervoor dat de ventilatie openingen niet zijn geblokkeerd.
• Plaats het apparaat niet op een warme, vochtige of stoffige plek.
• Plaats het apparaat niet op een plek waar mechanische trillingen kunnen voorkomen.
• Gebruik het apparaat uitsluitend met bijgeleverde adapter.
• Mocht er vloeistof of een voorwerp in de behuizing terechtkomen, laat het apparaat dan nakijken.
• Trek de stekker uit het stopcontact als u het apparaat gedurende langere tijd niet gaat gebruiken.
• Voor veilig gebruik, dient u de gebruiksaanwijzing grondig door te lezen.

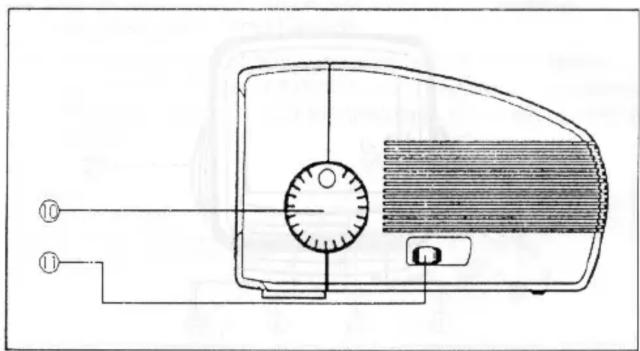

FUNKTIE TOETSEN

1) AAN/UIT KNOP
2) BANDKEUZE SCHAKELAAR
3) WAARSCHUWING LAMPJE
4) AFSTEM SCHAAL
5) VOLUME REGELAAR
6) HELDERHEID REGELAAR
7) CONTRAST REGELAAR
8) V-HOLD REGELAAR
9) NVT
10)
11) AFSTEMKNOP
12) KEUZESCHAKELAAR

Druk op de aan/uit schakelaar om de tv aan te zetten. Zet vervolgens de functieschakelaar in de stand "TV".

2. BANDKEUZE KNOP

Zet de knop op de gewenste stand, UHF of VHF.

3. AFSTEM KNOP

Stem met deze knop af op een door u bepaald station.

4. VOLUME REGELAAR

Regel zonodig het volume niveau bij.

Met deze regelaars kunt u het beeld instellen naar uw smaak.

6. V-HOLD REGELAAR

Indien het beeld horizontaal gaat rollen, kunt u dat met deze regelaar stilzetten.

BEDIENING VAN DE RADIO

1. FUNKTIE SCHAKELAAR

Druk op de aan/uit schakelaar om de radio aan te zetten. Zet vervolgens de functieschakelaar in de stand "RADIO".

2. BANDKEUZE KNOP

Zet de knop op de gewenste stand, AM of FM

3. AFSTEM KNOP

Stem met deze knop af op een door u bepaald station.

4. VOLUME REGELAAR

Regel zonodig het volume niveau bij.

AANSLUITEN VAN DE VOEDING

Maak gebruik van de bijgeleverde adapter als voeding voor uw tv. U kunt u deze inpluggen achterop het toestel op de externe voedingsaansluiting van 12V.

Indien u gebruik maakt van een sigaretten aansluit snoer voor in de auto, dan kunt u deze inpluggen achterop het toestel op de externe voedingsaansluiting van 12V.

Als het ontvangst van TV of radio ontoereikend mocht zijn, kunt u via de externe antenne ingang een "externe" antenne aansluiten, wat het ontvangst zal bevorderen.

Audio/video

Indien u de Tv wilt gebruiken als monitor, kunt u aan de achterzijde van het apparaat de de aansluitingen vinden. Indien de functieschakelaar op "VIDEO" staat, dan kunt u de audio en video ingangen gebruiken om b.v. een camera op aan te sluiten. Staat de functieschakelaar echter op "TV" dan kunt u het TV signaal gebruiken voor opname uit de gele video output RCA plug.

SPECIFIKATIES

* 5,5" kleuren CRT BEELDBUIS
* VIDEO IN GEVOELIGHEID : 1V-1,5V PP 75Ω
* ANTENNE SIGNAAL : 300 Ohm
* AUDIO IN-OUT GEVOELIGHEID : 100-300mV (RMS)
* DC INGANG : 12V-15V DC (1A)
* AC INGANG : 220V / 50Hz
* OPGENOMEN VERMOGEN : 9,6W (MAX)
