Vind de handleiding van het apparaat gratis MBW-04 Marquant in PDF-formaat.
| Producttype | Televisie met ingebouwde radio en cassetterecorder |
| Merk | Marquant |
| Model | MBW-04 |
| Schermtype | Zwart-wit CRT (kathodestraalbuis) |
| Schermdiagonaal | 5,5 inch |
| TV-systeem | PAL B/G, SECAM L (schakelbaar) |
| Tunerbereik TV | UHF/VHF |
| Tunerbereik radio | AM/FM |
| Cassetterecorder | Ja, weergave en opname |
| Voeding AC | 220-240V, 50Hz |
| Voeding DC | 12-15V DC, 1A (via adapter of sigarettenaansteker) |
| Batterijen | 10 stuks C-formaat alkaline (1,5V) |
| Stroomverbruik | Maximaal 9,6W |
| Video-ingang | 1V-1,5V PP, 75 ohm (RCA) |
| Antenne-ingang | 300 Ohm (extern) |
| Audio-ingang/uitgang | 100-300mV RMS |
| Hoofdtelefoonaansluiting | 3,5 mm jack |
| Luidspreker | Ingebouwd, wordt uitgeschakeld bij hoofdtelefoon |
| Beeldaanpassing | Helderheid, contrast, V-hold |
| Functieschakelaar | TV, Radio, Tape |
| Bandkeuzeschakelaar | UHF/VHF, AM/FM |
| Antenne | Ingebouwd, optioneel extern |
| Veiligheid | Niet blootstellen aan regen, ventilatie vrijhouden, geen eigen reparaties |
| Accessoires | Adapter 220V naar 12V DC, handleiding |
Veelgestelde vragen - MBW-04 Marquant
Gebruikersvragen over MBW-04 Marquant
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Televisie in PDF-formaat gratis! Vind uw handleiding MBW-04 - Marquant en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. MBW-04 van het merk Marquant.
GEBRUIKSAANWIJZING MBW-04 Marquant
Stel de het apparaat niet bloot aan regen of vocht om gevaar voor brand of een electrische schok te voorkomen.
Open de behuizing nooit zelf, en laat service werkzaamheden over aan een deskundige.
ALGEMENE VEILIGHEID
* Zorg ervoor dat de ventilatie openingen niet zijn geblokkeerd.
* Plaats het apparaat niet op een warme, vochtige of stoffige plek.
* Plaats het apparaat niet op een plek waar mechanische trillingen kunnen voorkomen.
* Gebruik het apparaat uitsluitend met bijgeleverde adapter op een wisselspanning van 220-240V.
* Mocht er vloeistof of een voorwerp in de behuizing terechtkomen, laat het apparaat dan nakijken.
* Trek de stekker uit het stopkontakt als u het apparaat gedurende langere tijd niet gaat gebruiken.
* Voor veilig gebruik, dient u de gebruiksaanwijzing grondig door te lezen.

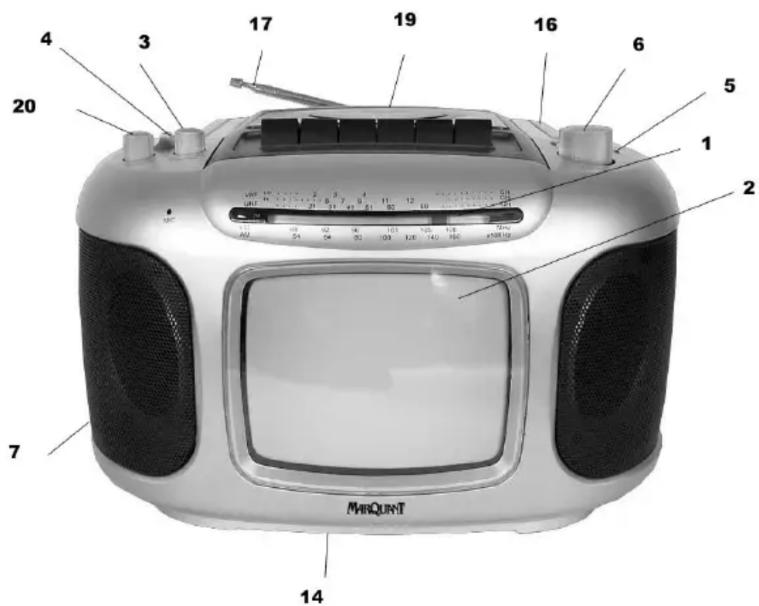

FUNKTIE TOETSEN
1) TV/RADIO AFSTEM INDIKATIE
2) BEELDBUIS
3) VOLUME REGELAAR
4) FUNKTIE SCHAKELAAR
5) BANDKEUZE SCHAKELAAR
6) AFSTEM KNOP
7) HOOFDTELEFOON AANSLUITING
8) EXTERNE ANTENNE AANSLUITING
9) DC 12V EXTERNE VOEDING AANSLUITING (VIA ADAPTER)
10) AAN/OPLADEN KEUZESCHAKELAAR
11) VIDEO SIGNAAL INGANG
12) HELDERHEID REGELAAR
13) KONTRAST REGELAAR
14) BATTERIJ KOMPARTIMENT
15) V-HOLD (HORIZONTAAL ROLLEN)
16) HANDVAT
17) ANTENNE
18) PAL BG / SECAM L SYSTEEM SCHAKELAAR
19) CASSETTE COMPARTIMENT
20) TOON REGELAAR
Opmerking:
Voordat u de TV gebruikt dient u aan de achterzijde van de TV het juiste TV systeem te kiezen. U heeft de keuze tussen Pal BG (Nederland Belgie Duitsland, Spanje, etc of het Franse Secam L.
BEDIENING VAN DE TV
1. FUNKTIE SCHAKELAAR
Zet de schakelaar op "TV" om de tv aan te zetten. Zorg dat de syteemschakelaar goed staat.
Om de TV uit te zetten zet u de schakelaar op “tape”.
2. BANDKEUZE SCHAKELAAR
Zet de schakelaar in de gewenste stand, UHF of VHF.
3. AFSTEM KNOP
Stem met deze knop af op een door u bepaald station.
Draai eventueel de antenne bij.
4. VOLUME REGELAAR
Regel zonodig het volume nivo bij.
Met deze regelaars kunt u het beeld instellen naar uw smaak.
6. V-HOLD REGELAAR
Indien het beeld horizontaal gaat rollen, kunt u dat met deze regelaar stilzetten.
8. HOOFDTELEFOON AANSLUITING
Door een hoofdtelefoon in te pluggen, zal automatisch de luidspreker worden uitgeschakeld.
BEDIENING VAN DE RADIO
1. FUNKTIE SCHAKELAAR
Zet de schakelaar op "RADIO" om de radio aan te zetten.
Om de radio uit te zetten zet u de schakelaar op “tape”.
2. BANDKEUZE SCHAKELAAR
Zet de schakelaar in de gewenste stand, Am of Fm.
3. AFSTEM KNOP
Stem met deze knop af op een door u bepaald station.
4. VOLUME REGELAAR
Regel zonodig het volume nivo bij.
BEDIENING VAN DE CASSETTE RECORDER
1. FUNKTIE SCHAKELAAR
Zet de schakelaar op “TAPE” om de cassette speler aan te zetten.
2. AFSPEEL TOETS
Druk op de afspeel toets om het afspelen te starten nadat u een voorbespeelde cassette heeft geplaatst.
3. VOLUME REGELAAR
Regel zonodig het volume nivo bij.
- Voor opnemen plaatst u de FUNKTIE SCHAKELAAR op radio of tv, om van de radio c.q. TV het geluid op te nemen.
AANSLUITEN VAN DE VOEDING
Maak gebruik van de bijgeleverde adapter als voeding voor uw tv. U kunt u deze inpluggen achterop het toestel op de externe voedingsaansluiting van 12V. (9)
Indien u gebruik maakt van batterijen, dient u 10 Alkaline batterijen te gebruiken van het type : “C” van 1.5V.
Let op dat de polariteit van de batterijen overeenkomen met de aanduiding in het apparaat.
Indien u voor langere tijd geen gebruik maakt van het apparaat, dient u alle batterijen te verwijderen.
Indien u gebruik maakt van een sigaretten aansluit snoer voor in de auto, dan kunt u deze inpluggen achterop het toestel op de externe voedingsaansluiting van 12V. (9)
Als het ontvangst van TV of radio ontoereikend mocht zijn, kunt u via de externe antenne ingang een “externe” antenne aansluiten, wat het ontvangst zal bevorderen.
SPECIFIKATIES
* 5,5" B&W CRT BEELDBUIS
* VIDEO IN GEVOELIGHEID : 1V-1,5V PP 75Ω
* ANTENNE SIGNAAL : 300 Ohm
* AUDIO IN-OUT GEVOELIGHEID : 100-300mV (RMS)
* DC INGANG : 12V-15V DC (1A)
* AC INGANG : 220V / 50Hz
* BATTERIJEN : 10 stuks "C" size ALKALINE
* OPGENOMEN VERMOGEN : 9,6W (MAX)
Merk : Marquant
Model : MBW-04
Categorie : Televisie
